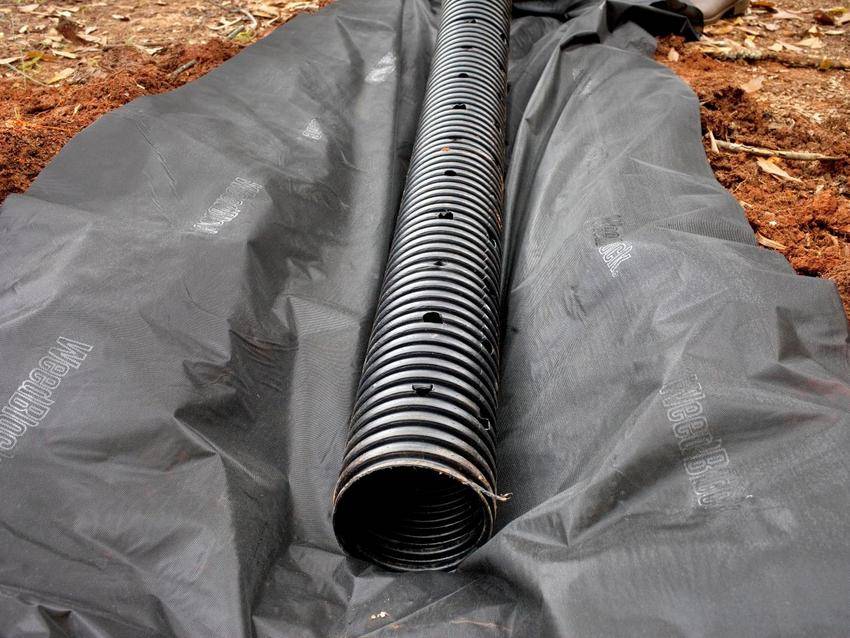

Дренажная труба в фильтре из геотекстиля: область применения, виды, размеры и цена

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

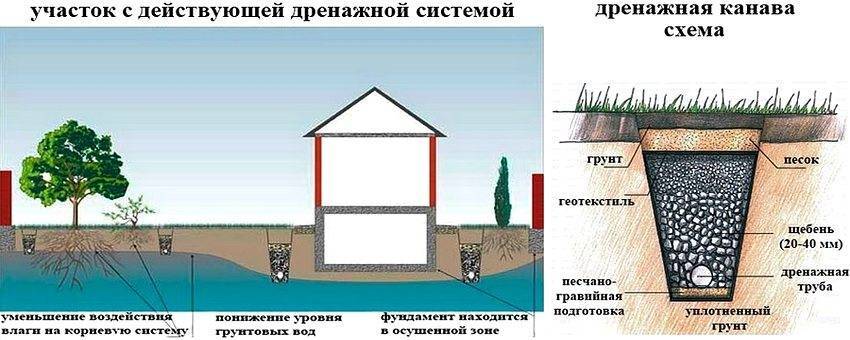

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

повышенная влажность грунта;
формирование плесени;
затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
формирование мерзлоты;
появление луж на мощеных покрытиях;
образование наледи на пешеходных дорожках;
загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

асбестоцементными;
керамическими;
пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала	Цена, руб./пог.м
Асбестоцемент	258,2
Керамика	650
Пластик	237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

Длительные сроки службы.
Высокий показатель прочности.
Полная неуязвимость перед коррозией.
Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

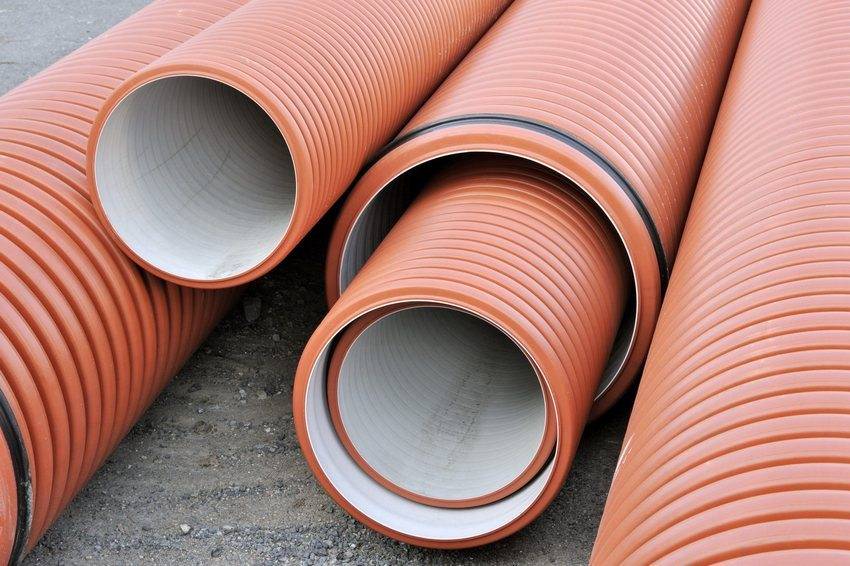

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

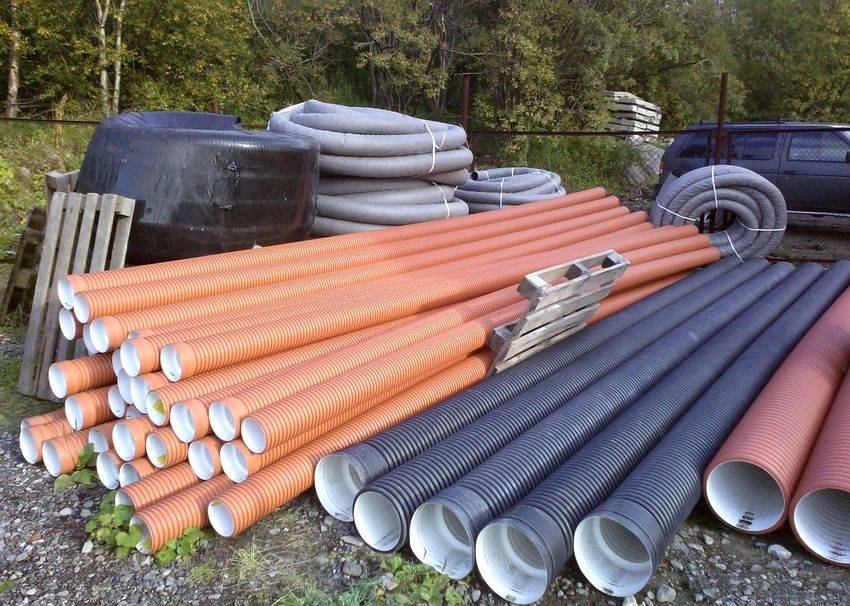

Ассортимент пластиковых труб включает несколько категорий изделий:

поливинилхлоридные;
полиэтиленовые;
полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Как изготавливается геотекстиль

На сегодняшний день геополотна могут быть изготовлены 5-ю основными способами. Метод производства также определяет свойства материала, что влияет на его назначение – определенный тип производства больше подходит для определенных целей.
Способы производства геополотен:

Тканый;
Иглопробивной (нетканый);
Термоскрепленный (нетканый);
Гидроскрепленный (нетканый);
Вязанный с прошивкой;

Тканый геотекстиль часто называют геотканью. Способ изготовления заключается в определенном переплетении нитей, как при изготовлении обычных тканей. Для изготовления геоткани используют полиэфирные, а иногда и стеклянные волокна.

Тканый геотекстиль показывает хорошую сопротивляемость разрыву, поэтому используется для некоторых задач, предполагающих выдерживание существенных механических нагрузок.

Возможность изменять плотность нитей позволяет придавать геоткани различные физические свойства. За счет увеличения расстояния между нитями можно добиться высокой пропускаемости воды, параллельно препятствуя смешению различных материалов, находящихся по обе стороны полотна.
Иглопробивной нетканый геотекстиль производится из полипропиленовых и полиэфирных нитей, которые скрепляются с помощью игл – иглопробивным методом. Данный способ производства геотекстиля из синтетических волокон позволяет обеспечить высокую прочность и длительный срок службы. Иглопробивной геотекстиль из полипропиленовых нитей может использоваться в дорожном строительстве.

Первым этапом данного производства является формирование первичного слоя, включающего волокна разной длины. Будущий геотекстиль выглядит как ковер из ваты, имея рыхлую структуру. Исходный материал должен быть равномерно распределен по всей плоскости, чтобы обеспечить одинаковую толщину во всех местах.

Затем используются специальные иглы с характерными зазубринами. Проходя через волокна, иглы сплетают и прочно скрепляют их между собой, уплотняя материал. Таким способом получают геотекстиль высокого качества, который имеет хорошую прочность, надежность, а также длительный срок службы.
Термоскрепленный геотекстиль производится из полипропилена или полиэфира методом плавления, образуя эффект сварки. За счет термической обработки скрепление нитей между собой получается особенно прочным, что положительно сказывается на характеристиках материала.

Термоскрепленный геотекстиль имеет высокую прочность, а также достаточную эластичность, за счет чего может выдерживать серьезные нагрузки. Используется в дорожном или другом типе строительства.

Несмотря на то, что полипропилен чувствителен к воздействию ультрафиолета, термофиксированное полотно не имеет такого недостатка. Характеристики данного материала позволяют использовать его по всему перечню возможных назначений – как внутри грунта, так и снаружи.
Гидроскрепленный геотекстиль производится способом, схожим с иглопробивным, однако вместо игл используются сверхтонкие струйки воды. При иглопробивном способе производства часто повреждается мононить, за счет чего снижаются характеристики материала. При гидрофиксированном методе изготовления данная проблема полностью устраняется за счет использования тонких «водяных игл».

Обладает очень высокой прочностью, не теряет свойств под воздействием ультрафиолета. Может использовать как при строительстве автомобильных дорог и аэродромов, так и для дренажных или защитных целей на земельных участках.
Вязаный геотекстиль может быть изготовлен из различных материалов, как синтетических, так и натуральных. При производстве используется петлевое переплетение, прошивка специальной нитью.

Данный геотекстиль имеет низкую прочность на разрыв, а также меньший срок службы. Однако хорошо пропускает воду, имея при этом низкую стоимость. Подходит для применения на земельном участке.

Некоторые виды геотекстиля дополнительно пропитывают специальными составами, за счет чего возрастает прочность полотна. Также возможна частичная термообработка, направленная на улучшение крепления волокон между собой.

Как укладывать?

Чтобы построенные дренажные системы работали долго и качественно, нужно строго соблюдать технологию укладки геотекстиля. Любые отступления от правил укладки покрытия приведут к ухудшению работоспособности системы. Основные правила:

синтетический геотекстиль не отличается устойчивостью к воздействию солнечного света, поэтому его нужно хранить в заводской упаковке и извлекать материал из упаковки только перед началом работ;
дренажные траншеи нужно правильно подготовить, они должны иметь ровные откосы. Перед укладкой геотекстиля нужно очистить траншеи от крупных камней и строительного мусора, которые могут повредить материал;

ширина полотна должна быть достаточной для того, чтобы можно было полностью обернуть дренажный слой, причем края материала должны быть уложены с нахлестом минимум 30 см;
в подготовленные траншеи укладывают геотекстиль так, чтобы его края покрывали откосы и выходили на поверхность. Необходимо следить, чтобы ткань была уложена без складок и чрезмерной натяжки;
не допускается укладка материала, имеющего разрывы или иные повреждения;
поверх геотекстильного полотнища насыпают щебень, трамбовать слой можно только после того, как слой щебня превысит 20 см, иначе можно повредить ткань;
после укладки дренажных труб и засыпки щебня, края геотекстиля нужно завернуть так, чтобы они полностью закрыли конструкцию, края должны быть уложены с нахлестом, закрепляют их строительным скотчем.

Итак, использование геотекстиля позволяет существенно продлить срок службы дренажных систем

Очень важно правильно выбрать материал для устройства дренажных систем и грамотно его использовать, соблюдая все тонкости технологии монтажа

Уклон труб

Уклон водоотводящих каналов зависит от их диаметра. Он не должен быть очень большим, поскольку начнется слишком быстрый отток воды, что приведет к илистым наносам. В таком случае труба скоро забьется и потребуется чистка дренажной системы.

С другой стороны, слишком малый уклон приведет к застаиванию воды в канале и его переполнению. Это чревато прекращением осушения участка.

Уклон труб выражается дробными числами, которые равны отношению необходимого наклона отводящего канала к его длине в метрах. К примеру, требуемый уклон величиной 0,008 означает, что перепад высоты на 1 м. п. трубы должен составлять 8 миллиметров.

На практике значение рассматриваемого показателя в применении для закрытого типа конструкции равняется:

0,004 – при использовании щебня либо брусчатки для мощения поверхностей;
0,003 – при асфальтовом покрытии поверхности;
0,005 – если проезжая часть либо отмостки покрыты булыжником;
0,003 – для канав водоотведения.

Дренажные трубы, диаметр которых от 9 до 11 см имеют минимальный уклон 0,02; 16 см – 0,008; 20 см – 0,007.

Важным моментом при укладке дренажной трубы является уклон, от которого зависит работоспособность системы

Монтаж дренажа

На самом деле монтаж дренажной системы на загородном участке – процесс сложный и трудоемкий. Он включает в себя не только сборку труб, но и большой объем земляных работ, связанных с рытьем траншей под трубы. Сюда же добавляется установка дренажного колодца и откапывания котлована под него.

Но в первую очередь необходимо создать схему прокладки труб. Что касается места установки колодца, то это должна быть самая низкая точка на участке, потому что дренаж – система самотечная. Определить эту точку можно визуально, когда идет дождь. Потоки воды будут стремиться в самое низкое место. В настоящее время специалисты предлагают две основные схемы дренажа:

Ёлочка – прокладывается основная магистраль, к которой со всего участка подключаются второстепенные. Основная труба имеет больший диаметр, второстепенные меньший.
Круговая схема – производится закольцевание участка двумя или тремя уровнями труб, спускающимися рядами в сторону колодца. Сами же кольца соединяются межу собой трубными перемычками, через которые вода попадает в тот же колодец.

Оптимальный вариант для небольшого загородного участка – схема Ёлочка.

Итак, последовательность проведения монтажных работ:

Схема дренажной системы наносится на грунт, по которому устанавливаются вешки и натягиваются между ними нить или шпагат.
Производится выкапывание дрен (траншей).

Если для сборки используются трубы, неотделанные фильтрационным материалом, то необходимо в траншеи уложить геотекстиль на всю их длину. Ширина полотна геотекстиля определяется диаметром трубы и диаметром засыпанного в дрену щебня.
Засыпается поверх полотна слой щебня средней фракции (20-40 мм), который также выравнивается под угол наклона. Толщина слоя – 15-20 см.
Производится укладка дренажных труб, которые между собой соединяются муфтами или уплотнительными рулонными материалами. Кстати, герметичность здесь не требуется. Чем больше щелей и зазоров, тем интенсивнее подпочвенная вода будет проникать в трубную систему, тем больше ее будет отводиться с территории участка. Обязательно трубы проверяются на точность угла уклона с помощью строительного уровня.
Поверх трубы засыпаются щебнем толщиною слоя 15-20 см.
Края полотна геотекстиля оборачиваются всю конструкцию так, чтобы его края (полотна) сложились сверху внахлест относительно друг друга. По сути, должна получиться большого диаметра многослойная труба, состоящая из геотекстиля, щебня и дренажной пластиковой трубы.
Дренажная система засыпается грунтом.

Если при монтаже используются трубы, которые в заводских условиях уже завернуты в фильтрационный материал, то монтаж дренажа немного упрощается: необходимо в траншеи засыпать щебень, уложить на него трубы, засыпать их сверху щебенкой, и все это засыпать грунтом

Очень важно точно выставить плоскость нижнего щебеночного слоя под необходимый уклон. Также необходимо проверить наличие угла наклона и у самих труб

Колодцы для дренажной системы

Колодец для дренажа устанавливается в том случае, если нет возможности провести отвод воды в естественный водоем. Существует несколько видов дренажных колодцев, каждый из которых имеет свое назначение:

Водоприемные колодцы. Это герметичные резервуары с дном, в которых собирается отводимая с участка вода. Обычно именно они снабжаются насосом. Изготавливают их из труб большого диаметра 1,5-2,0 м.
Поглотительные. Это все та же трубная конструкция диаметром не меньше 1,5 м, которую устанавливают на глубину уровня грунтовых вод (это не подпочвенные воды, грунтовые располагаются намного ниже). Засыпают колодец щебнем, через который вода уходит в нижние уровни.
Инспекционные или смотровые. Их обычно устанавливают для осмотра системы дренажа и при необходимости используют для ее чистки. Если дренаж уложен неглубоко, то в качестве смотровых колодцев используются трубы небольшого диаметра до 500 мм. Если глубина прокладки приличная, то устанавливаются специальные колодцы, в которые может поместиться человек. На загородных участках такие колодцы практически не устанавливаются.
Поворотные. Их чаще используют именно для профилактики и осмотра трубной системы. С годами мелкие частички грунта попадают в трубы дренажа, что приводит к их заиливанию. Поэтому пропускная способность резко снижается. В таком случае производится чистка системы с помощью сильного напора воды. Обычно поворотные колодцы устанавливаются на поворотах трубной системы или на месте соединения нескольких участков.

Советы по монтажу

Тем, кто собирается делать дренажную систему своими руками, необходимо уделить внимание следующим моментам:

от правильного выбора диаметра трубы зависит эффективность дренажа;
дренажная труба с перфорацией, диаметр которой 110 мм, собирает воду в радиусе пяти метров (это следует учитывать при планировании системы водоотвода);
для отвода грунтовых вод необходимо соблюдать уклон в сторону септика или дренажного колодца;
соединяя между собой все элементы системы, следует придерживаться технологии этого процесса;
в обязательном порядке должна производиться обсыпка труб когда делается их укладка, также нельзя забывать о дренирующем слое.

Правильная установка дренажной трубы вокруг дома показа на рисунке.

Организация дренажа вокруг здания

Обозначения, указанные на рисунке:

А – насыпной грунт или дерн;
B – водоупорный слой (в этой роли может выступать пленка из полиэтилена);
С – слой теплоизоляции, рекомендуемая толщина 100мм;
D – угол уклона, как правило, один сантиметр на один метр (в сторону накопительного колодца);
Е – наполнитель;
F – гидроизоляционное покрытие цоколя строения;
G, К – дренажный слой;
H – ливневая канализация;
J – труба дренажной системы;
L – отверстие в основании фундамента.

Теоретически можно организовать дренажную систему без канавы, но ее эффективность будет невысокой, поэтому такой вариант мы рассматривать не будем.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

промывка садовым шлангом;
продувание компрессором со сжатым воздухом;
механическая очистка металлическим тросом с широкой насадкой;
гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Дренажные системы для отвода грунтовых вод своими руками

Дренаж на своем участке может быть выполнен собственными силами. Выбор подходящего варианта зависит от объема вод, которые следует отвести с участка, а также основных причин его затопления. Предлагаем ознакомиться с особенностями устройства открытой и закрытой дренажной системы для отвода грунтовых вод, чтобы было проще сделать выбор.

Монтаж системы должен быть выполнен правильно

Открытая дренажная система

Выбор в пользу открытой системы делается при низком уровне грунтовых вод. Она включает целую системы, состоящую из траншей, глубина которых не превышает метра, а ширина 0,5 м, располагаемых по периметру участка.

Преимуществом открытой системы является:

Простота монтажа;
Возможность устройства без специального оборудования;
Доступность.

Монтажные работы можно выполнять в следующей последовательности:

Фото	Описание работ
	В соответствии с разработанной проектной документацией готовим площадку для размещения дренажа.
	Определяем уровень, на котором буду располагаться элементы будущей системы. Выставляем разметку.
	Заполняем траншеи цементом и тщательно утрамбовываем.
	Ориентируясь на уровень, выставляем элементы будущей системы.
	Фиксируем выставленные элементы с боковых сторон при помощи цемента. После полного высыхания раствора система готова к эксплуатации.

Засыпная дренажная система

При ограниченной площади участка или высоком уровне грунтовых вод открытая система не обеспечит своевременный отвод воды с участка. Ее монтаж можно выполнить в следующей последовательности:

Фото	Описание работ
	Разметка траншеи и места для коллекторного колодца, предназначенного для сбора грунтовой воды. Обязательно выдерживается уклон, без которого вода будет застаиваться в трубах.
	Подготавливается дно для последующей укладки материалов. Создается амортизационная подушка, состоящая из 10 см зернистого песка и щебня, на которые сверху укладываются дрены в геоткани. После укладки дренажной трубы геотекстиль должен полностью перекрыть дрены.
	Трубы укладываются в канаву.
	Дрены соединяются между собой выбранным способом с формированием дренажа нужной конфигурации.
	Производится обратная засыпка.

Правила укладки

Во время монтажа дренажной системы особое внимание необходимо уделить сооружению дрен. Это специальные траншеи, вырытые ниже уровня грунтовых вод (УГВ) минимум на 20 см

Вполне очевидно, что копать их необходимо в сухой сезон, когда наблюдается минимальный УГВ. Также следует помнить, что в нижней части ширина дрены должна составлять на 40−50 см больше диаметра используемых труб.

Технология укладки изделий с геотекстилем следующая:

На дно траншеи засыпается слой крупнозернистого песка либо щебенки с размером гранул от 5 до 20 мм. Именно в этот момент необходимо выставить угол наклона всей системы дренажа от строения до сборочного колодца. В среднем это значение составляет от 5 до 7 мм на каждый метр длины траншеи.
Следующим шагом станет укладка труб с геотекстилем.
На уложенное изделие насыпается слой щебня либо песка.
Все участки системы соединяются с помощью фитингов — крестовин либо тройников. На прямоугольных участках необходимо применять двусторонние муфты.
Траншея засыпается грунтом с некоторым выступом. Со временем почва утрамбуется в траншее, и участок станет ровным.

Также следует помнить, что дренажные трубы с фильтрующим материалом оснащены геотекстилем толщиной в 1,7 мм. Таким образом, во время проведения монтажных работ необходимо аккуратно обращаться со всеми материалами. Чтобы не повредить геотекстиль, трубы нельзя волочить по земле либо бросать во время разгрузки. Если фильтрующий материал порвется, предстоит потратить драгоценное время на ремонт.

Основные правила укладки дренажных труб в геотекстиле

Какой бы прочной ни была геоткань, это всё-таки ткань, и обращаться с ней необходимо очень осторожно. Во время транспортировки и установки таких труб любое незначительное повреждение полотна в будущем может привести к засорам

Иногда для усиления фильтрующего слоя используют дополнительные листы геоткани

Если вы используйте в качестве насыпного материала гравий, отсыпать поверхность труб следует очень осторожно, при необходимости можно использовать рулонную геоткань в качестве кармана для трубы «подушкой» и гравий. Особенности укладки дренажной системы с использованием труб с геотекстилем:

Особенности укладки дренажной системы с использованием труб с геотекстилем:

110 труба в геотекстиле – оптимальный вариант для осушения небольших участков в пределах 10 соток.
Трубы обязательно должны укладываться с уклоном в ту сторону, где будет произведён монтаж колодца или септика.
Утрамбовывать отсыпку можно только при условии, если слой уже достиг 30 см.
Для устройства трубопровода с фильтрующими элементами на песчаных почвах необходимо дополнительно использовать рулонный геотекстиль. При монтаже дренажного трубопровода с фильтром в щебневых или глинистых грунтах это можно не делать.

А теперь рассмотрим подробнее процесс укладки 110 трубы с фильтром для обустройства дренажной системы на участке.

Фото
Действие

Первый этап – разметка территории

Важно определить самую высокую и самую низкую точку на участке. После того как разведка и разметка произведены, начинается самая тяжёлая работа – копка рва.

Важно определить угол уклона труб (для 110 дренажной трубы в фильтре это 2 см на 1 метр), места установки дренажных колодцев (чаще всего в местах поворотов).

Важно не забывать, что края её должны быть по возможности ровными и без выступов, чтобы не повредить геоткань на трубах.

Траншея выкапывается с запасом 7−10 см с каждой стороны

В местах загибов устанавливаются трубы под фильтрующие колодцы.

На одно траншеи можно засыпать песчаную подушку – примерно 20 см, с сохранением требуемого уклона.

Через каждые 10 м рва необходимо начинать укладку трубы. Это сэкономит ваше время, в случае, если вдруг пойдёт дождь. Если цикл завершать каждые 10 м, то к этому моменту ров уже будет аккуратно засыпан гравием.

Кроме того, если готовая траншея будет слишком долго ждать своего часа, её края осыпятся, и нужно будет начинать всю работу заново. А в траншеях скопится вода.

Сверху трубы аккуратно засыпаются гравием или щебнем. Чаще всего используется гравий двух фракций: 20−40 или 40−70.

Иногда в канаву с дренажной трубой прокладывают ещё дополнительный слив для «ливнёвки» (отмечен стрелкой).

В конце дренажной трубы обустраиваем сливной колодец из асбестоцементных колец. В нашем случае это три кольца шириной 80 см.

Если вы используете дренажные трубы с частичной перфорацией, то в этом случае перфорационные отверстия должны смотреть вниз.

Сама укладка труб начинается от дренажного колодца. Для обеспечения необходимой герметичности стыков труб следует применять соответствующие фитинги. И вот, наконец, дренаж заработал!
