Устройство дренажа фундамента

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

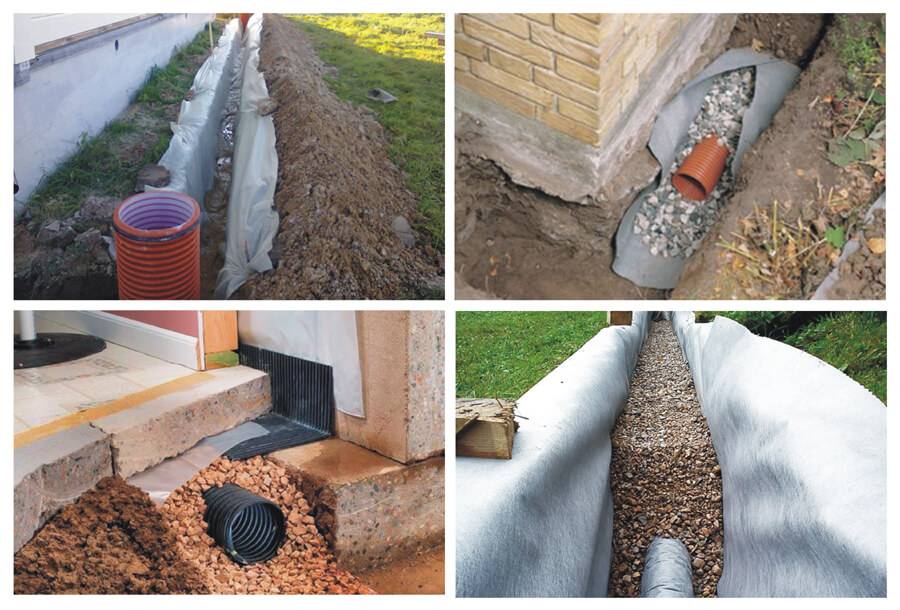

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Дренажная система: особенности

Определение

Слово «дренаж» произошло от слова «дрено», что в переводе означает «труба». Дренажная система – это инженерно-техническая конструкция, которая предназначается для ликвидации поверхностных, атмосферных, грунтовых вод. Она подразумевает наличие связанных друг с другом труб и смотровых колодцев. Располагается осушка по периметру территории. Задача системы – защита участка от излишней влаги. Как это работает? Смотрите: водичка, накопленная в грунте, попадает в трубы, по ним – в смотровые колодцы, а из них – в канаву.

Назначение

Главная задача дренажа – защита объекта от разрушительного действия воды. Осушка уменьшает риск:

• обрушения конструкции;
• затопления участка и подвала;
• заболачивания территории;
• возникновения грибка и плесени в сооружении.

То есть от дренажа зависят эксплуатационный срок, комфортабельность, эстетичность и безопасность объекта.

Без осушительной системы не обойтись, если:

• грунтовые воды приближены к базису объекта;
• дом расположен на глинистой почве;
• имеется очень глубокий подвал – ниже уровня грунтовых вод;
• конструкция размещена в зоне капиллярного увлажнения;
• прилегающий участок имеет малый уклон;
• для местности характерны обильные осадки;
• территория заболочена и на ней нет растительности;
• вблизи расположены водоёмы, имеющие свойство разливаться;
• расчёт подвода и отвода воды был выполнен неправильно.

«Если дом или любое другое сооружение расположено на сухом участке, а уровень вод в сезон осадков и паводков не достигает критического уровня, от осушительной системы можно отказаться» – утверждают специалисты.

Но многие люди не согласны с этим мнением. Почему? Ну, хотя бы, потому что климат меняется из-за глобального потепления – это ни для кого не секрет, и, увы, никто точно не знает, каким он будет, например, лет через 20.

Поэтому лучше перестраховаться и сразу сделать дренажную систему вокруг дома. «А что мешает её сделать потом?» – спросите Вы. Потом, как известно, суп с котом. Что я имею в виду? Если бы нашим предкам какой-то провидец сказал, что в будущем люди будут снимать жильё, поскольку стоимость возведения дома станет баснословной, они бы со смеху покатились. Может быть, через 20 лет не будет возможности соорудить дренаж из высококачественных материалов. Впрочем, это личное дело каждого. Моя задача – предупредить.

Составляющие детали осушительной системы

Трубы для дренажа в геотекстиле

Дренажная конструкция состоит из:

• труб, изготовленных из полимерных и композитных материалов, которые обладают фильтрующими свойствами;
• колодцев, располагающихся в местах поворотов дренов, то есть труб;
• дренажных насосов, которые предназначаются для откачки воды, ввиду чего монтируются непосредственно в смотровых колодцах (как вариант).

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

• Если открытая система нецелесообразна из-за нехватки свободного места на участке;
• Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

• Пристенные системы;
• Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

• На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
• Каждый поворот и соединение трубопровода должны оснащаться колодцем;
• При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
• Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

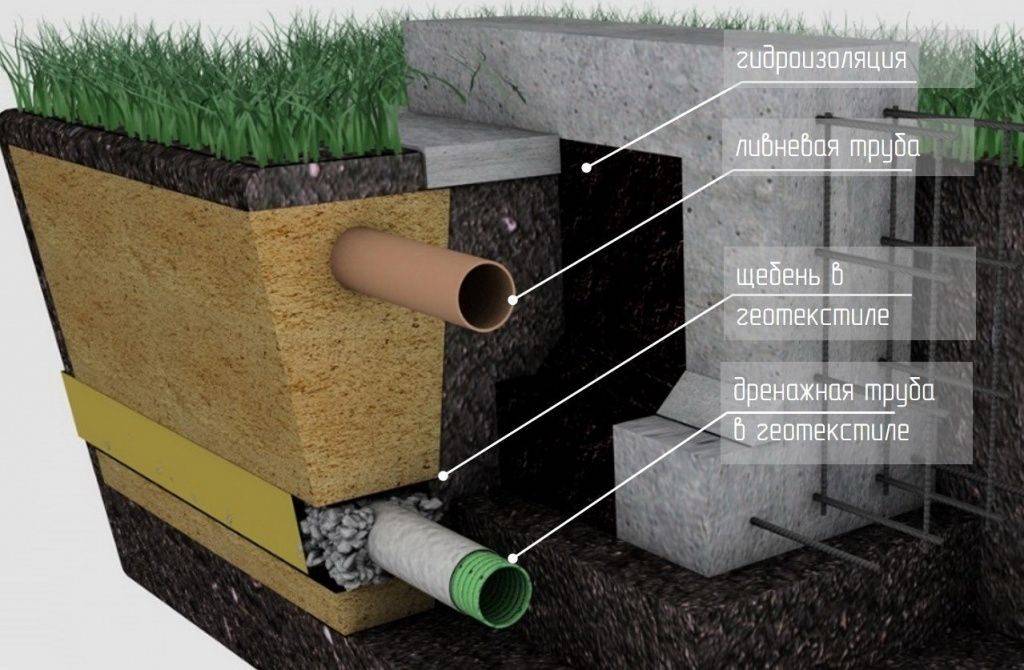

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

• Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
• Второй слой – это обычная геотекстильная ткань;
• Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

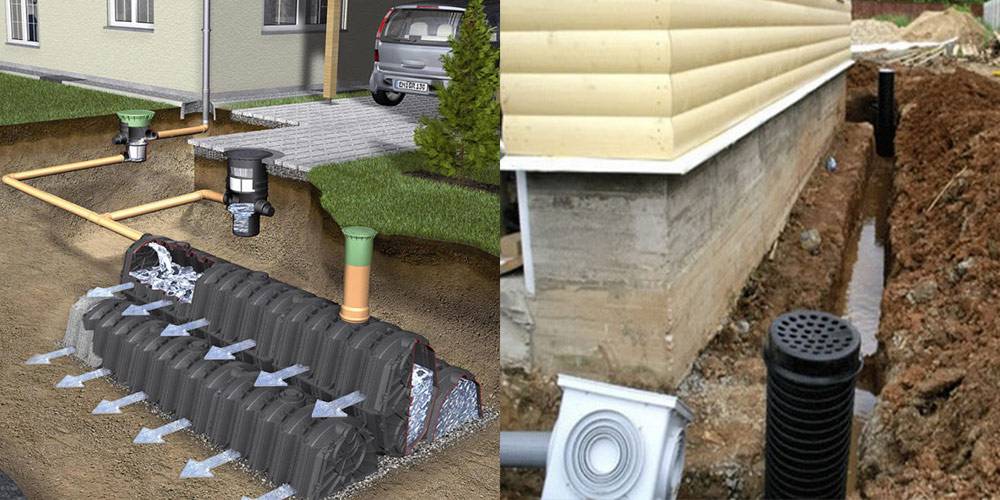

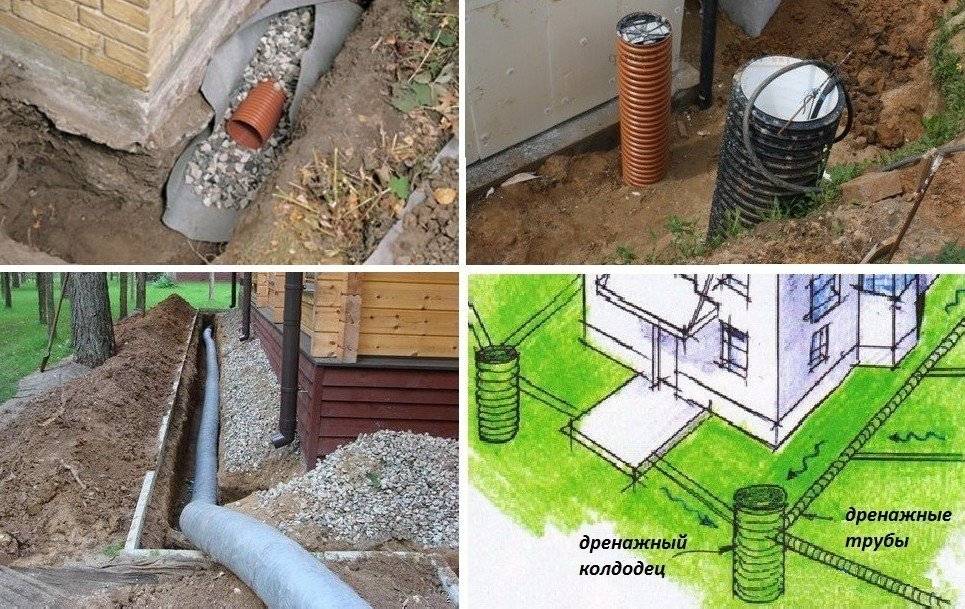

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

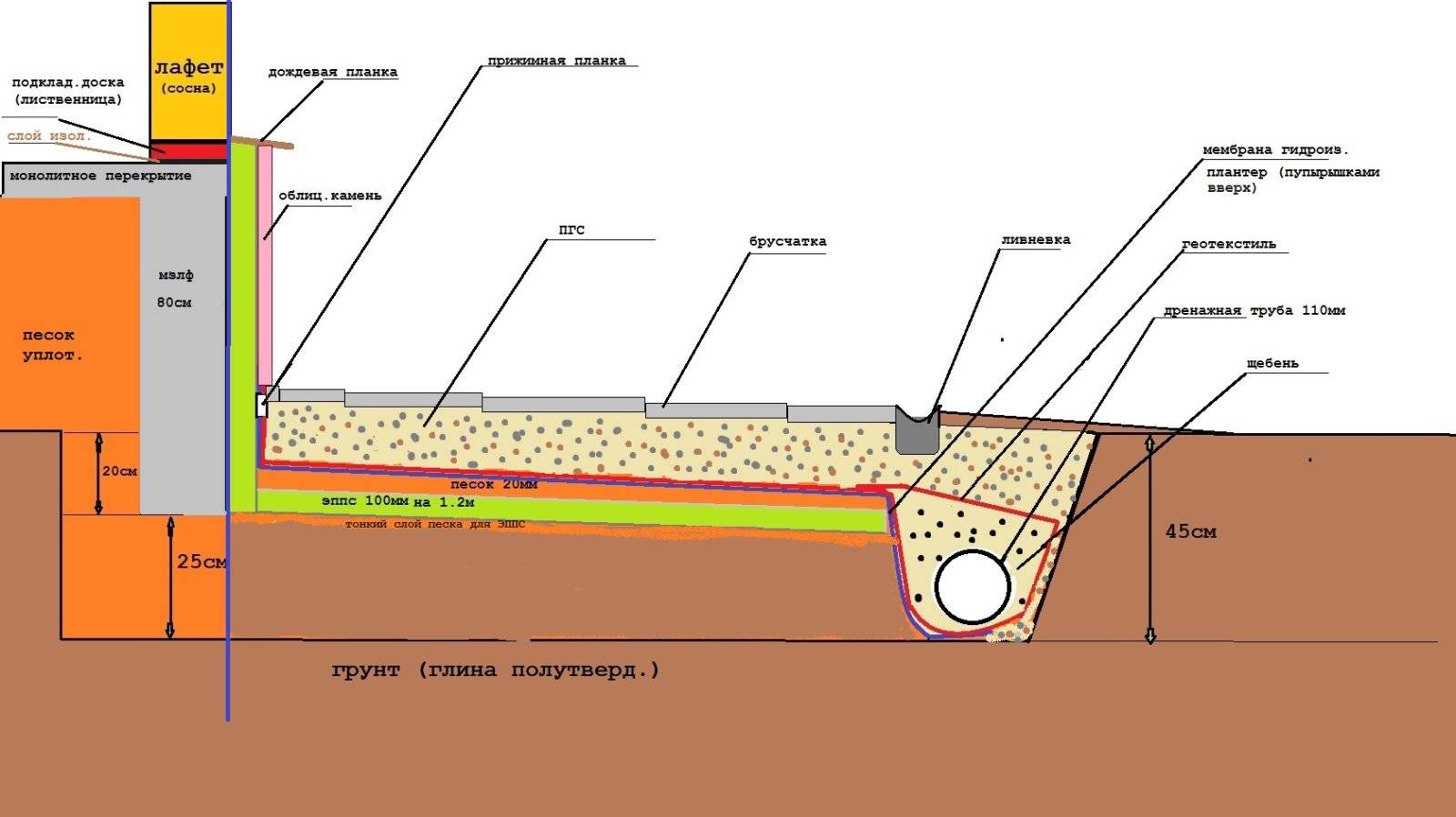

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Виды дренажных систем

По глубине заложения дренажные системы делятся на два основных типа – поверхностные и подземные.

Поверхностный дренаж

При низком УГВ и слабопроницаемых почвах применяют поверхностный дренаж. Его назначение – сбор и отведение верховодки с прилегающей к дому территории. Представляет собой систему каналов с глубиной заложения не более 1 м, которые могут быть открытыми и декоративными или закрытыми, спрятанными под решетками.

• линейной системы – земляных желобов, отводящих паводковые или дождевые воды от фундамента, дорожек, подсобных помещений в канализацию, септик или за пределы участка;
• точечных водосборных открытых или закрытых колодцев, расположенных в самых низких местах рядом с коммуникациями, подпорными стенками, цокольными помещениями.

Подземный дренаж

Подземное водоотведение имеет более сложное и часто многоуровневое устройство. Применяют для осушения участков с близкими грунтовыми водами, глинистыми почвами, в низменностях, вблизи природных водоемов.

В частном строительстве применяют три системы подземного дренажа:

1. Вертикальную – из колодцев или понизительных скважин глубиной до 20-50 м, из которых вода откачивается насосом или проникает в нижележащий водопоглощающий слой.
2. Горизонтальную – из уложенных в траншеи с дренирующим материалом малоуклонных перфорированных труб, проводящих воду в водосборный колодец,
3. Комбинированную – сочетающую горизонтальное и вертикальное водоотведение.

Подземные системы дренажа имеют три конструктивные формы:

1. Кольцевую. Замкнутый контур из дрен применяют для понижения общего уровня грунтовых вод, защиты подвалов одного или группы зданий от подтопления. Перфорированные трубы заглубляют ниже подошвы фундамента и точки промерзания грунта, отступив от стены на 5-8 метров. Такой дренаж используют на песчаных почвах, склонах рельефа, при УГВ выше подошвы.
2. Пристенную. Применяют при уровне грунтовых вод ближе 0,5 м от низа фундамента, глинистых почвах, возможности подтопления верховодкой. Дрены прокладывают по периметру стен под подошвой с уклоном 2°. Жидкость поступает самотеком или с помощью насоса в водосборные коллекторы, используется на орошение или удаляется в канализацию.
3. Пластовую. Самая сложная в возведении система. Предназначена для вывода межпластовых вод, залегающих между водоупорными породами, при подпоре грунтовых вод или неэффективности других видов осушения. Представляет собой искусственно созданный водоем под фундаментной плитой. До начала монтажа пространство заполняют щебнем, гравием, камнем. Глубина котлована для пластового дренажа – не менее 0,3 м.

Элементы систем можно совмещать или комбинировать.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

https://youtube.com/watch?v=DloSGrkFtYA

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

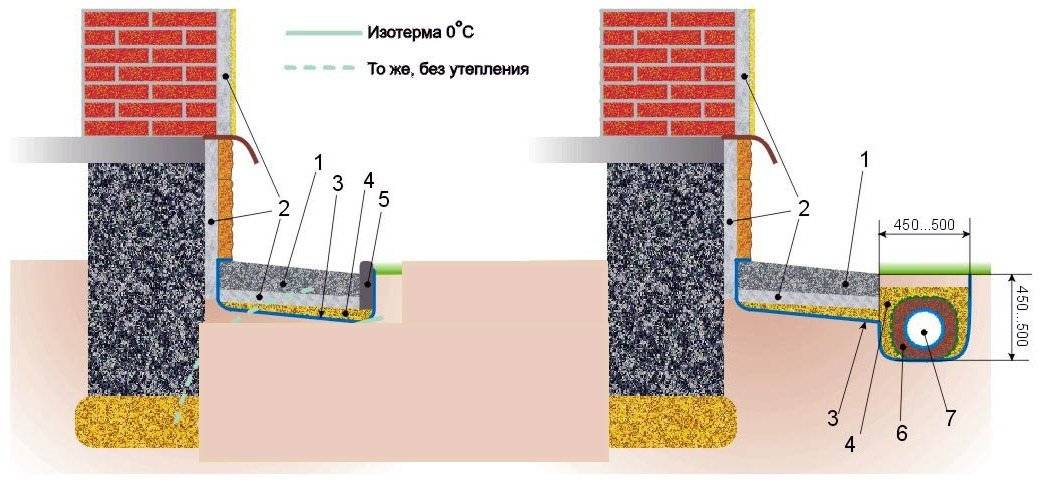

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!
