Устройство и особенности диммируемой светодиодной ленты

Сенсорные

Устройства такого плана, имеют специальную сенсорную панель, которая позволяет корректировать яркость света легким прикосновением к ней. Такие модели, как правило, имеют современный дизайн, но что касается функциональных возможностей, то они ничем не отличаются от других видов.

Выключатель – диммер сенсорный 12/24V 48W

Бюджетный регулятор небольших размеров, предназначенный для управления LED — лентами, прост в использовании имеет простую сенсорную панель. Работает при постоянном напряжении 12 или 24 В и относится к одним из лучших бюджетных представителей светорегуляторов этого типа. Часто используют при декоративном освещении в профилях из алюминия. Максимальный ток при работе не должен превышать 4А. чувствительный сенсор позволяет с легкостью устанавливать необходимую яркость. Подойдет для светодиодных светильников.

Выключатель – диммер сенсорный 12/24V 48W
Достоинства:

• цена доступна для всех;
• качественная сборка.

Недостатки:

небольшая максимальная сила тока она составляет всего 4А.

Uniel ULC-R22-DIM

Неплохая модель сенсорного регулятора, на дистанционном пульте расположено сенсорное кольцо для осуществления все нужных манипуляции. В диммер встроена функция памяти, сохраняющая все настройки в случае внезапного выключения прибора. Для тог чтобы прибор работал без перебоев в его плату встроена специальная защита от радиочастотных помех. Качественные детали увеличивают срок эксплуатации до 50000 часов. У Uniel ULC-R22-DIM предусмотрена комбинированная подача напряжения, то есть оно может быть и 12, и 24 В.

Uniel ULC-R22-DIM
Достоинства:

• есть функция памяти;
• качественные детали;
• долгий срок службы;
• доступная цена.

Недостатки:

не обнаружены.

Dimmer LN – 200 (12-24V, 72-144W, Touch)

Компактный светорегулятор, позволяющий контролировать освещение всего лишь одним касанием. Быстрое касание регулятора позволяет включить или отключить свет, при длительном нажатии включается функция диммирования. Самые высокие показатели напряжения при работе равны 12-24 В, а мощности достигают 77-144 Вт. Легкий прибор, который размещают на стене создаст комфорт при управлении светом в любом доме.

Dimmer LN – 200 (12-24V, 72-144W, Touch)
Достоинства:

• компактные размеры;
• сенсорное управление;
• имеет накладной способ монтирования.

Недостатки:

• цена завышена для такого простого прибора;
• ограниченный ряд функции.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)

Модель выпускается в виде сенсорной панели, позволяющей управлять яркостью света в помещении. Подойдет для регулировки разноцветных и одноцветных плат, корпус крепится как наружным(накладным) способом, так и путем врезки в стену. В комплект входит установочная коробка, позволяющая углубить прибор в стенку при его установке. Пользователь получает возможность управлять яркостью света в десяти режимах.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)
Достоинства:

• стильный вид;
• монтирование может осуществлять врезным или накладным способом;
• укомплектованность;
• доступная цена;
• регулятор оснащен 10 режимами работы.

Недостатки:

• при большой нагрузке и скачках напряжения возможен выход из строя;
• слабый пластиковый корпус, не выдерживает механической нагрузки.

Диммер для светодиодных лен, прибор благодаря которому люди могут контролировать и регулировать яркость освещения в помещении. Но прежде чем приобретать его следует проверить совместимость устройства и светового полотна и учесть все его функции. Установка, как правило, не вызывает ни каких трудностей и не требует дополнительного оборудования.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

• методу управления;
• способу монтажа и расположению;
• дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

1. Включение по таймеру (имитация присутствия хозяина).
2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
3. Режим светомузыки (используется встроенный микрофон).
4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
5. Входы для подключения внешних датчиков (тревожных, света и пр.).
6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Особенности управления источником

Светодиодная лента не будет нормально работать без дополнительной аппаратуры, функция которой заключается в ограничении величины тока, что протекает через ленту. В качестве таких приборов используется блок питания 12/24 вольт

Принимая во внимание особенности системы освещения и требования владельца жилья, в схему добавляется светорегулятор

С его помощью меняется интенсивность свечения и мощность прибора в большую или меньшую сторону.

Уже содержит в своей конструкции низковольтный источник, посредством которого прибор включается в сеть, тогда как в случае с ленточным прибором на базе диодов блок питания 12 вольт и светорегулятор представляет собой вынесенный модуль, который подключается отдельно.

Устройство прибора

Диммер и питающий элемент должны соответствовать по мощности светодиодной ленте. В зависимости от того, какой тип осветительного прибора используется, управление работой может выполняться специальным пультом.

Устройство диммера, предназначение клемных колодок

Для этого в схему вводится еще один аппарат – контроллер, его используют исключительно лишь с целью регулирования RGB-лент.

Виды светорегуляторов

В качестве альтернативы диммеру 12 вольт можно представить вариант включения в схему переменного резистора. Но в данном случае отмечаются большие потери мощности, что напрямую влияет на эффективность функционирования осветительного прибора. Поэтому сегодня используется диммирование ленточных приборов.

Основные виды:

1. Управляемые (аналоговые) исполнения. Создают нормальные условия для эксплуатации осветительного прибора: небольшие потери мощности и стабильный выходной ток. Однако есть и минусы, в частности, диммируемая лента будет быстро греться, а это напрямую влияет на срок службы источника света. Кроме того, повышение температуры сказывается и на качестве освещения, так как изменяется цветовая температура.
2. Импульсные аналоги. Они лишены явных недостатков, которыми характеризуются управляемые диммеры. К тому же модели данного вида выделяются рядом плюсов: спектр свечения не изменяется, а значит, цветовая температура останется на прежнем уровне; минимальные потери мощности; стабильный выходной ток.

Неудивительно, что диммирование сегодня чаще реализуется посредством импульсных приборов 12В. Именно такой вариант позволяет организовать подсветку с возможностью дистанционного управления пультом.

Существуют разные варианты подобных устройств, отличные по способу регулировки интенсивности освещения:

• встраиваемые в настенный выключатель;
• дистанционное управление пультом;
• проводное или беспроводное подключение к компьютеру.

Светорегулятор подбирается аналогичным образом, что и блок питания 12В: значение мощности каждого из аппаратов соответствует характеристикам светодиодной ленты.

Рисунок печатных плат LED диммера

Рисунок платы можно скачать
в архиве

. Схема питается от напряжения БП 12V с разъема CN2, этот разъем стандартный, с которым не будет никаких проблем подключить к специальному блоку питания, которые существуют на рынке. Светодиод D1 – это индикатор поступления питания и работы устройства.

Принципиальная схема имеет несколько частей – это генератор с регулируемой шириной импульсов ШИМ, драйвер, и усилитель мощности с MOS-FET транзистором. Максимальная мощность нагрузки может составлять более 200 ватт, так как
транзистор RFP50N06

держит ток до 50 ампер.

Детали для сборки схемы диммера не дефицитные, они есть в продаже, это касается и таких радиоэлементов, как микросхемы
CD40106BE

TL081

, полевые транзисторы
RFP50N06

BS170

. При необходимости замены смотрите даташиты и подбирайте аналоги.

Диммер для светодиодной ленты представляет собой устройство, посредством которого выполняется регулировка светового потока. Светоизлучающие диоды характеризуются довольно ярким, направленным светом, поэтому рекомендуется обеспечить возможность снижения интенсивности свечения таких приборов. Данный вид подсветки легко установить своими руками, вне зависимости от того, какой способ управления будет выбран (пультом, настенным регулятором и прочее).

Еще один способ управления яркостью

Тиристорный диммер

Кроме самых диммеров для получения возможности управлять световым потоком светодиодных лент сегодня используют специальные диммируемые блоки питания. Они представляют собой особый вид источника напряжения, который обладает способностью управлять яркостью того прибора, к которому они были подключены. Наиболее часто в тандеме со светодиодными лентами используют тиристорный диммер. Он лучше всего подходит для диммируемого блока питания.

Такие изделия могут совместно использоваться с лампами накаливания.
Диммируемый блок питания может в разы увеличить срок службы led продукции, всего лишь правильно стабилизируя напряжение. Он убережет led от резких перепадов напряжения, которые зачастую и служат основной причиной поломок различных электротехнических приборов. Кроме этого такое изделие имеет эстетичный внешний вид и не отличается трудностями при установке.

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений.
Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности.К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

• появлению неприятных зрительных ощущений;
• развитию головных болей;
• повышению усталости;
• падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Совместимость ламп с диммерами

Наверняка вам приходилось слышать о том, что нельзя устанавливать диммер в схему для светодиодных и энергосберегающих ламп 220 В. Раньше такое мнение было актуальным, действительно через регулятор можно было подключать только лампы накаливания. Но сейчас уже есть специальные диодные лампы LED DIM, которым не требуются какие-то отдельные светорегуляторы. Их можно запускать через обыкновенный диммер для ламп накаливания. Более того светодиодные лампы LED DIM можно установить в одну цепь с лампами накаливания.

Если у вас уже установлены светодиодные лампы, то прежде чем приобретать регулятор, разберитесь, насколько они могут быть совместимы в одной электрической схеме.

Светодиодные лампы могут быть:

• Нерегулируемые. Нельзя ставить их в одну цепь с диммером, иначе это приведёт к сбоям в работе лампы и в дальнейшем к её сгоранию.
• Регулируемые. Их можно совмещать с диммерами, работающими по принципу отсечения фронтов синусоидальной волны напряжения. Единственный нюанс в том, что основная работа регулятора освещения начинается с минимальной нагрузки от 20 до 45 Вт. Чтобы достичь такой нагрузки, лампы накаливания хватит и одной, а вот светодиодных потребуется 3-4 штуки. В случае, когда в осветительном приборе только одна лампа, можно применить регулятор низкого напряжения, имеющий магнитный трансформатор.
• Со специальным регулятором. Многие производители выпускают светодиодные лампы, которым нужен отдельный диммер.

В магазинах электротоваров у продавцов-консультантов имеются специальные таблицы, по которым можно узнать, насколько совместимы светодиодные лампы с определёнными типами регуляторов.

Когда будете приобретать такие лампы, обратите внимание на заводскую упаковку или проконсультируйтесь у продавца – подлежит ли она диммированию. Производители отображают такую возможность специальными надписями или круглыми значками на упаковке

На рынке электротоваров хорошо зарекомендовали себя диммируемые LED-лампы фирмы « Gauss», работающие от напряжения 220 В.

https://youtube.com/watch?v=K4PmWH6O_AM

Как видите, диммер, используемый в домашней электросети, очень удобен для комфорта человека и выгоден с экономической точки зрения. А совмещение его со светодиодными лампами 220 В усиливает эти эффекты в несколько раз. Можно сказать, что это именно тот случай, когда «овчинка выделки стоит».

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

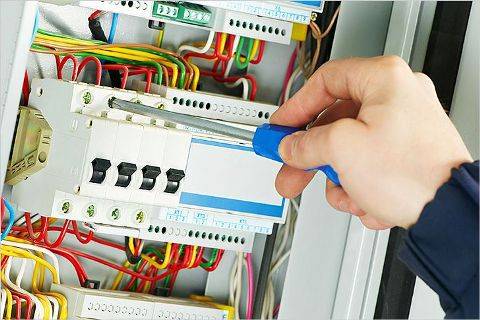

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Диммируемые светодиодные лампы: отличия, подключение, схема

Изменение яркости свечения лампочки используют для решения разных бытовых и коммерческих задач. Такое оснащение поможет создать комфортные условия и одновременно — бережно тратить электроэнергию.

Чтобы правильно выбрать и эксплуатировать соответствующую технику, необходимо ознакомиться с теорией и предложениями современного рынка.

Некоторым пользователям пригодятся знания о том, как создать это функциональное устройство своими руками.

Что такое диммер для светодиодной лампы

Уменьшить яркость обычной лампы накаливания можно снижением напряжения питающей сети. Если применить реостат, то необходимый результат будет получен, однако потребляемая мощность будет затрачиваться не эффективно.

Но на светодиодные лампы такое устройство не сможет оказать нужное влияние. Эти приборы работают от постоянного тока 12 вольт. Они подключаются к стандартной сети 220 V через блок выпрямления и стабилизации.

Поэтому в широком диапазоне входных напряжений будет поддерживаться неизменная интенсивность света.

Чтобы решить проблему, применяют диммер для светодиодных ламп. Это устройство обрезает часть синусоиды, снижая количество энергии на выходе. Регулируемый интервал задержки позволяет изменять нужным образом свечение светодиода.

Чем отличается диммируемая светодиодная лампа

Блок электроники, создающий импульсы нужной формы, может быть объединен с источником питания 12 Вольт. Этот вариант используют для непосредственного подключения светодиодов.

Если же запланировано применение стандартного напряжения, необходимо приобретать специальные приборы. Для примера можно рассмотреть диммируемые светодиодные лампы Gauss.

Они создаются с разными цоколями, поэтому не сложно будет подобрать подходящие к определенным патронам изделия.

В линейке этого производителя есть источники направленного и рассеянного, нейтрального, холодного и теплого света.

В них устанавливают электронные схемы, рассчитанные на импульсное питание. Обычные светодиодные лампы не приспособлены к подобным режимам. При их включении возможно появление посторонних шумов. Не будет обеспечена корректная регулировка яркости. В некоторых случаях допустим преждевременный выход из строя.

Разные технические решения

Разные диммеры выпускают для светодиодных ламп 220В. Чтобы проще было определиться при выборе, следует обратить на преимущества, возможности и недостатки следующих приборов. Они сгруппированы по способу управления:

• В механических диммерах вращающаяся рукоятка упрощает выбор необходимой позиции. Эти устройства стоят недорого.
• Кнопочное управление выглядит современнее. Сенсорный диммер иногда оснащают специальным экраном, на котором отображается уровень освещенности и другие технические параметры.
• Удобно, если предусмотрена регулировка с помощью пульта дистанционного управления. Если светодиодная лампа и управляющий диммер связаны по радио каналу, то использование будет проще. Инфракрасный аналог придеться направлять в сторону приемника.

Диммируемая LED-лампа хорошо подходит для комплектации автоматизированных систем. Она рассчитана на многократные включения без преждевременного выхода из строя. Чтобы обеспечить управление освещением из любой точки, где есть подключение к сети Интернет, используют контроллер с блоком Wi-Fi.

Подключение диммера

Проще всего подключать диммированные лампы со встроенным блоком электроники и отдельным пультом ДУ. Ими заменяют имеющиеся источники света без вмешательства в электрическую схему. Так как светодиодные источники света потребляют не много электроэнергии, то не понадобятся более мощные защитные автоматы, другая проводка.

Сложнее, если предполагается применение низковольтного питания 12 В. Это значит, что понадобится проложить отдельный кабель. Проще работать с разборными подвесными потолками. В их конструкциях можно скрытно установить блоки питания и другие компоненты системы. Разумеется, в данном случае устанавливают светодиодные приборы на 12 В.

Модульные диммеры

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.

Источники – https://cable.ru, Кабель.РФ

Способ монтажа и расположения

Способ расположения регулятора в щитке

Предлагаемые производителями модели регуляторов выпускаются в различных конструктивных вариантах. Их можно установить открытым или закрытым способом в зависимости от интерьера помещения и его технических характеристик.

Монтаж на стену проводится путем прикрепления изделия к поверхности стены или его размещения в стандартном подрозетнике. Проблемным вопросом является маскировка проводов. На этапе проведения ремонта они утапливаются в штробы, которые впоследствии заделываются шпаклевкой. Если нет желания или возможности пилить стены, кабель маскируется в пластиковом коробе или декоративном плинтусе. Как вариант, провода можно покрасить под цвет отделки.

Схема подключения

Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.

В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.

В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.

Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:

На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.

Разбираем все за и против

Основные плюсы установки диммера вместе со светодиодными лентами:

• удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
• более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
• несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.

Об особенностях использования различных видов светорегуляторов уже шла речь выше.

Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.

Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.

Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности

Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания

Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема
