Как регулировать яркость светодиодной лампы — какой выключатель с диммером лучше выбрать

Как узнать, что светодиодная лампа диммируемая?

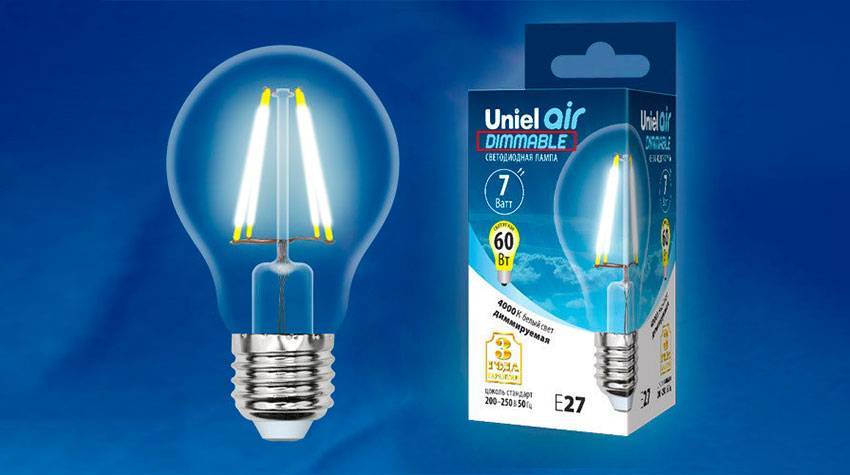

Удостовериться в том, что выбранная лампа диммируемая, очень просто. Достаточно взглянуть на упаковку лампочки. Если там присутствует надпись «диммер», «диммируемая», «step dimmer» или «dimmable» (иногда используются значки плюса и минуса либо изображение шкалы регулировки яркости), то выбранная лампа диммируемая.

Если такой надписи (либо иного обозначения) нет, то лампа недиммируемая, а, следовательно, ее регулировка с помощью диммера невозможна. При наличии сомнений всегда можно обратиться к консультанту и уточнить поддержку упомянутой опции или найти нужную информацию на сайте производителя.

Какой диммер лучше выбрать

На выбор диммера влияют такие факторы, как технические параметры устройства, дизайн интерьера, личные вкусовые предпочтения хозяина квартиры, а также его финансовые возможности. Если вы не готовы переплачивать, приобретите механический диммер с колесиком, кнопкой или сенсорным управлением. Если предпочитаете комфорт и удобство, то ваш выбор – светорегулятор с дистанционным управлением. Если же вы никогда не расстаётесь со смартфоном, выберите диммер с управлением через Wi-Fi.

Обзор популярных производителей

В любом случае, нужно выбирать приборы от известных производителей, предлагающих полный комплекс электрооборудования. К таким производителям относятся компании Makel, Schneider, Legrand.

Makel

Турецкий производитель Макел изготавливает диммеры в двух вариантах:

1. Механические (поворотные) – управление производится при помощи большой ручки-кнопки;
2. Сенсорные – включаются от прикосновения к верхней или нижней части клавиши.

Некоторыми моделями диммеров Makel также можно управлять дистанционно при помощи инфракрасного приёмника.

Диммеры Макел выпускаются в широкой цветовой гамме и имеют различную мощность

Светорегуляторы Макел выпускаются в широкой цветовой гамме и имеют различную мощность. Плавная регулировка и предельная простота в управлении делают использование данных устройств максимально комфортным.

Schneider

Компания Шнайдер Электрик является знаменитым производителем электроустановочных приборов. Диммеры данной марки представлены в нескольких линейках и выполнены в семи цветовых решениях. Все они отличаются элегантным дизайном. Использование качественных, проверенных материалов обеспечивает длительный срок службы электроустройств. Диммеры Schneider имеют защиту от перегрева, перегрузки и короткого замыкания.

Диммеры Schneider отличаются элегантным дизайном

Наличие специальных направляющих и монтажных лапок позволяет легко и быстро устанавливать устройства. Производитель дает 18-месячную гарантию на свою продукцию. Компания постоянно разрабатывает новые и улучшает выпускаемые приборы. В линейке электроустановочных приборов Шнайдер присутствуют как эксклюзивные, таки бюджетные модели.

Legrand

Фирма Легранд выпускает электроустановочные приборы, созданные на базе инновационных технологий и соответствующие европейским нормативам качества, а также государственным стандартам РФ. Диммеры этой марки отличаются следующими преимуществами:

• лёгкостью в установке;
• бесперебойной работой;
• надёжностью;
• безупречным внешним видом.

Компания Легранд выпускает электроустановочные приборы, созданные на базе передовых технологий

Диммеры Legrand представлены в молочно-белом, кремовом и алюминиевом цветовом решении. Приобрести данные приборы возможно в специализированных online магазинах или непосредственно на интернет-сайте производителя.

Европейские бренды стоят дороже, китайские – дешевле. Но сертифицированная китайская продукция также имеет неплохое качество. Чтобы не нарваться на подделки, не следует покупать электроустановочные устройства на рынках и в случайных торговых точках.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Почему диммеры и светодиодные лампы не «дружат» и как это исправить? Информация для всех!

Диммер или светорегулятор это устройство, способное изменять яркость освещения в вашем доме. Это нужно для комфорта , например, для детских игр нужна одна яркость света, а для спокойного просмотра фильма — намного меньшая.

Лампы накаливания и галогенные регулируются без труда — диммерами любого типа. А вот светодиодные — гораздо сложнее. И лампы с гордой надписью «диммируемая» или «dimmable» вовсе не обязательно являются таковыми. Напротив — они могут привести к выходу вашего светорегулятора из строя !

Как выбрать лампы и диммеры так, чтобы они работали дружно и много лет? Мы расскажем вам о том, что вы вряд ли прочитаете где-то ещё, по крайней мере в русскоязычном интернете. Садитесь поудобнее — мы начинаем!

Как регулируют диммеры?

Вначале немного теории , ровно столько, чтобы понять, о чём идёт речь. Диммер управляет яркостью лампы, отрезая от синусоиды, которая по сути и есть переменный ток в розетке, части разной величины . Одни диммеры отрезают начало синусоиды, а другие — её «хвост» . Для ламп накаливания на 220 Вольт это абсолютно без разницы — они регулируются и тем и тем.

А вот в случае ламп на 12 Вольт (о светодиодах чуть позже), которые включаются через трансформатор , разница есть . Старые обмоточные трансформаторы, как в советских телевизорах, требуют резкого включения и плавного выключения, что дают простые регуляторы на симисторе.

Если взять другой регулятор, резкий обрыв синусоиды приведёт к большому скачку напряжения на обмотках трансформатора. На этом принципе, кстати, основана работа катушки зажигания автомобиля. Как вы понимаете, этот скачок может сжечь и сам регулятор и любой электронный прибор на той же линии.

Электронный трансформатор, на входе которого стоит конденсатор , напротив, «любит» медленное включение и резкую отсечку. Именно в таком режиме конденсатор выдаёт плавное, спокойное напряжение и напротив, регулятор с резкой подачей напряжения, вызовет скачок, только уже не напряжения, а тока в проводе . Впрочем, «хрен редьки не слаще» — скачок тока аналогично разрушительно действует на регулятор.

А что со светодиодами?

Теперь приступим к самому интересному . Светодиодные лампы характерны тем, что никто, кроме производителя, не знает, какая именно схема превращает переменное напряжение 220 Вольт в постоянный ток, нужный светодиодам. Соответственно, как её регулировать — неизвестно . Одни лампы хорошо работают с простыми диммерами, другие — с «навороченными». Пробовать методом тыка тоже не вариант : лампа может регулироваться, но при этом выжигать электронику светорегулятора, который может стоить до 10 тысяч рублей!

Отсюда три важных совета .

1) Выбирайте качественные лампы — в первую очередь Philips и OSRAM

На сайте хорошего производителя имеются таблицы , в которым приведена совместимость ламп с диммерами популярных брендов, а также количество ламп на один диммер. Не верьте таблицам китайских брендов — они не могут отвечать за качество продукции, которое сами не изготавливают, а только маркируют и упаковывают!

Они на английском, но разобраться можно и без знания языка. Поверьте, оно того стоит!

2) Устанавливайте на один диммер только лампы одного типа!

Это вытекает из предыдущего пункта: разные лампы не будут работать корректно как единое целое: часть будет барахлить и мерцать.

3) Не используйте «универсальные» диммеры!

У дорогих производителей, например ABB и Legrand есть диммеры, которые сами определяют нагрузку и выбирают, как отсекать синусоиду — в начале или конце. Они хорошо работают, если имеют дело с трансформаторами, но лампы на светодиодах «обманывают» их в половине случаев, из-за чего начинаются проблемы . Лучше подберите определённый тип диммера по таблице производителя ламп.

Вот, в принципе и всё. Конечно, намного проще не заморачиваться со светодиодными лампами и поставить лампы накаливания/галогенки, которые «переваривает» любой диммер. Но если вы фанат инноваций и экономии — добро пожаловать в увлекательный поиск правильной комбинации «лампа-диммер» и да пребудет с вами Электро Сила!

Спасибо за просмотр! Если вам пригодилась эта статья, поставьте палец вверх, а мы продолжим наши изыскания — для вас!

Больший срок службы

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

Самодельный регулятор

Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.

Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.

Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.

Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Это интересно: От чего обеспечивает защиту металлорукав для кабелей?

Как сделать простейший диммер самому

Простой светорегулятор самим

Если вы разбираетесь в электротехнике, любите и умеете паять, то можете попробовать изготовить несложный светорегулятор своими руками.

Для самостоятельных работ с электроприборами необходимо иметь минимальные знания об электротехнике. Не лишним будет получить первую или вторую и группу по электробезопасности. От этого зависит ваша безопасность.

Для этого потребуется:

• два резистора: постоянный с сопротивлением 10 кОм и переменный 470-500 кОм;
• конденсатор емкостью 0,1-0,22 мкф;
• симистор ВТА 17600;
• динистор

Электрическая схема простейшего диммера: TRIAC – симистор, DIAC – динистор, С1 – конденсатор, R1 – постоянный резистор, VR1 – переменный резистор.

Основной рабочий элемент в схеме — симистор. От него зависит мощность полученного диммера. Для ВТА 17600 мощность светорегулятора составит до 1 кВт. К нему необходимо подключить простой механический регулятор, который и будет управлять яркостью лампочки.

Монтировать элементы на печатную плату можно навесным способом или паяльником.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

• стандартные цоколи E, G, MR;
• возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Разновидность диммеров

Диммеры можно разделить на:

• Модульные. Устанавливают такие диммеры, как правило, в распределительные щитки. С их помощью происходит управление освещением на лестничных клетках и в коридорах. Управление происходит клавишным выключателем или специальной кнопкой. Нажимая на эту кнопку, человек включает и выключает лампы, если же кнопку удерживать дольше пяти секунд, то появляется возможность регулирования уровня яркости ламп.
• Диммеры, которые устанавливаются в монтажную коробку. Данные регуляторы используются с галогенными лампами и лампами накаливания, управляются они специальной выносной кнопкой.
• Моноблочные светорегуляторы. Устанавливаются такие диммеры в обычный подрозетник и подключают их как обычные выключатели. Рекомендуется, однако, соблюдать при подключении полярность.

Моноблочные светорегуляторы по управлению делятся на:

1. Нажимные и поворотные. Когда происходит нажатие на ручку лампы, а также лампа включаются или выключаются, а если произвести вращение ручки, то произойдёт регулировка свечения и яркости ламп.
2. Диммеры поворотные. Управление таких регуляторов происходит за счёт вращения ручки, которая регулирует яркость света.
3. Диммеры клавишные. По виду, такие диммеры схожи с обычными выключателями. Одной клавишей включаются и выключаются лампы, а второй регулируется уровень яркости этих ламп.
4. Диммеры сенсорные. Одна из самых продвинутых разновидностей светорегуляторов. Такие диммеры не имеют деталей, которые двигаются, это делает прибор наиболее надёжным. Один сенсор отвечает за выключение и включение ламп, остальными регулируется яркость. Несмотря на плавное переключение, оно все же является ступенчатым — это означает, что уровней яркости несколько.
5. Регуляторы яркости с пультом управления. Вариант комфортный и очень удобный. При помощи пульта можно регулировать освещение не вставая с места. В таких регуляторах часто присутствует возможность ручной регулировки яркости.

Помимо вышеперечисленных градаций светорегуляторов, они ещё подразделяются на разновидности ламп, с которыми они работают:

• Диммеры для ламп галогенных 220В и накаливания. С лампами галогенными и лампами накаливания работают практически все регуляторы света. При условии, что работают они от 220В. У ламп есть инертность, а индуктивности и ёмкости нет. Следует помнить, что если уменьшается напряжение, то происходит изменение цветовой температуры света. Она будет уменьшаться, и излучение начнёт приобретать красный оттенок. Цвет может стать неприятным при маленьких напряжениях на лампу.
• Диммеры для галогенных низковольтных ламп. Если будут регулироваться лампы галогенные 12–24В, в этом случае необходим понижающий трансформатор. Маркировка у такого трансформатора RL. Для электронного трансформатора нужны светорегуляторы с маркировкой С. Данная маркировка показывает, что возможно работать нагрузкой ёмкостной. Диммеры должны обладать возможностью плавного включения и отключения ламп. Срок службы таких ламп существенно снижается из-за резких перепадов напряжения.
• Регуляторы яркости для ламп люминесцентных. Регулирование таких ламп самое проблематичное. Данный вид ламп не поддаются регулированию стандартным стартером. В этом случае нужно другое пусковое устройство. Называется такое устройство ЭПРА, то есть электронная пускорегулирующая аппаратура. С данной аппаратурой на лампу питание подаётся с частотой 20–50 кГц. Меняя частоту, можно изменять и силу тока, которая протекает через лампу, таким образом, изменяя уровень свечения.
• Регуляторы для светодиодов. Для регулирования светодиодов применяется широтно-импульсная модуляция. Другими словами, на импульсы тока подаются на светодиод, при этом амплитуда оптимальная, а длительность импульса регулируется, таким образом, меняется яркость. Мерцаний нет, потому что присутствует высокая частота импульсов, она может достигать 300кГц.
