Разновидности газовых труб
Газовые трубы из ПНД
Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.
Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.
Пластиковые
Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.
Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.
Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.
Металлопластиковые трубы
Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.
Газовые шланги
Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.
Используют 3 варианта.
- Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
- Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.

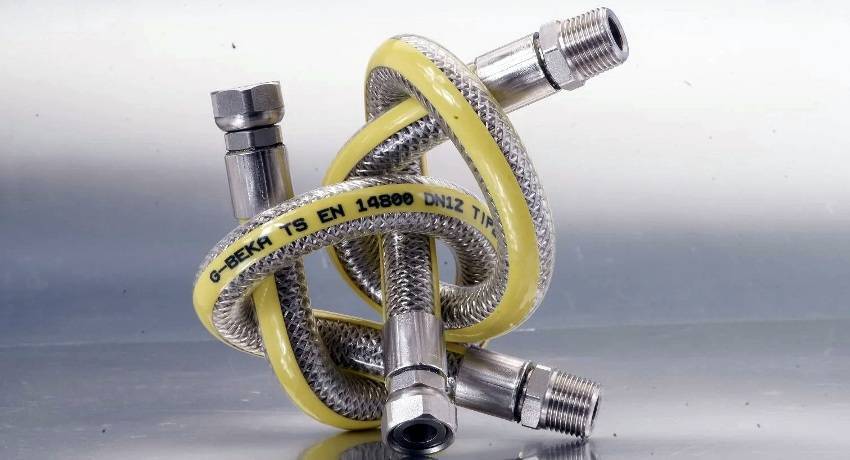

- Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.
Металлические
Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.
Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:
- диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
- сечение газопровода для распределительной сети – не менее 50 мм;
- толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
- толщина стенок для подземных коммуникаций – не менее 3 мм.
При изгибе 90 градусов трубы надо резать и варить
Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.
Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.
Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.
Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.
Основные виды газовых шлангов: их преимущества и недостатки
Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:
кислородные;

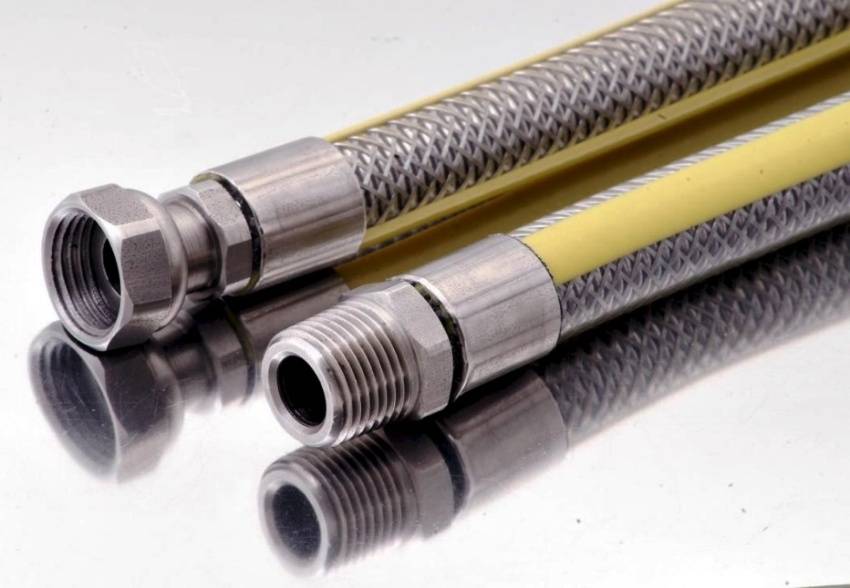

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет
- резинотканевые;
- армированные резиновые из ПВХ;
- резиновые, усиленные металлической оплеткой.
Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.
Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.
Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

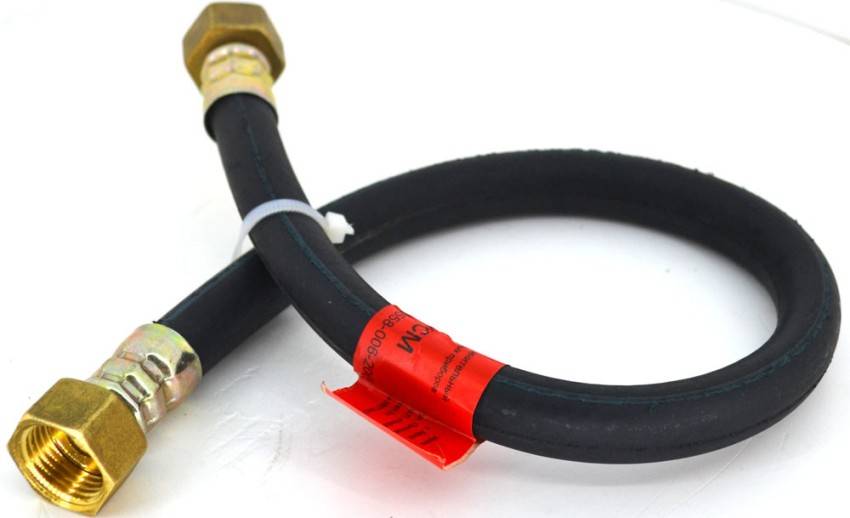

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 °С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.
Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:
- низкая цена;
- легкая установка;
- возможность использовать при температуре от -35 до +50 °С;
- большой выбор.
Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки
Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
Что такое диэлектрическая вставка для газа: основное предназначение
Диэлектрическая вставка (муфта) представляет собой фитинг-отсекатель, который предупреждает выход из строя газового оборудования, что может быть вызвано действием блуждающего тока. Эти токи образуются в земле из-за нарушения целостности бытовой или промышленной электрической линии. Помимо этого, их источником является железнодорожная или трамвайная линия. В газопровод блуждающий ток попадает из-за разницы между сопротивлениями почвы и металлических частей, которые составляют газовую магистраль. Именно через магистраль ток попадает в бытовой газопровод.
Другой причиной возникновения блуждающего тока в газовой системе может стать некачественное заземление бытовых приборов, которые контактируют с газовой трубой. В целом можно сказать, что причин появления блуждающих токов много, а последствия от них будут только негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.
Как и сильфонные шланги, вставки классифицируются по размерам, которые меняются в зависимости от диаметра резьбовой части, – 1/2, 3/4 и 1. Поэтому под любой тип гибкой сильфонной газовой подводки можно подобрать изделие соответствующего размера. Резьба у вставки может быть как наружная, так и внутренняя. И втулки, и муфты имеют одинаковые характеристики прочности и рассчитаны на давление 6 атмосфер.
Интересно знать. Диэлектрическим материалом, который используется в процессе производства втулки, является полиамид — негорючий полимер,характеризующийся значительным сопротивлением, равным примерно 5 млн ом.
Муфты диэлектрические – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим топливо прибором
Как правильно установить диэлектрик при выполнении сильфонной подводки
Согласно государственному стандарту безопасности, устанавливать диэлектрическую вставку нужно между газовым краном и сильфонной подводкой. Основные действия, которые требуется выполнить при установке втулки:
После выполнения всех действий нужно проверить место стыковки на герметичность. Для этого используется либо небольшая кисточка, либо помазок для бритья, который предварительно обильно намыливается. Мыльный раствор наносится на все стыки и подвод, после чего медленно открывается газовый кран. Если вдруг появятся даже небольшие пузырьки или пена, кран следует перекрыть и дополнительно проверить качество стыков. Использовать газовый прибор можно только при условии, что мыльный раствор не будет пузыриться. Для проверки герметичности нельзя применять ни спички, ни зажигалки, так как в случае утечки они могут стать причиной трагедии.
На свободные торцы диэлектрической муфты нужно наложить любой уплотнитель
Как выполнить безопасную газовую подводку: особенности соединения и техника безопасности
Независимо от того, какой шланг для газовой плиты будет выбран: сильфонный или любой другой вариант гибкого рукава, – подключение будет выполняться по одинаковой схеме. Перед тем как подсоединить шланг, требуется развернуть газовое устройство и осмотреть заднюю стенку изделия. На некоторых моделях газовая труба отмечается надписью «Выход». В зависимости от конфигурации изделие нужно располагать прямо либо под небольшим углом
В любом случае важно, чтобы шланг сильно не перегибался. Чтобы этого избежать, дополнительно приобретают угловые переходники, позволяющие изменить угол направления рукава
Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга.
Выбор подводки и муфты
Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.
Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.
Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.
Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.
Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик
И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются: -Повреждение изолятора на газовой магистрали
Главными из них являются: -Повреждение изолятора на газовой магистрали
На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Присоединительные размеры изолирующейвставки : 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.
Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»
Вставка диэлектрическая:
Порядок установки диэлектрика на газ
Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.
Затем действуем по порядку:
Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку
Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика. Таким же способом на второй конец навинчиваем гайку гибкой подводки
Производим диагностику соединения безопасным способом
Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.
Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.
Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.
Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.
Диэлектрическая муфта – это фитинг-отсекатель, который защищает “мозги” потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.
Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.
Защита от блуждающего тока
Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.
Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.
Назначение электроизолирующей вставки
Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.
Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?
Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.
Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки
Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.
Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:
- газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
- при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
- блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.
Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.
Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы
Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.
Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.
Технические характеристики втулки изолирующей полипропиленовой
Детали считается промышленно применимой, поскольку создается из известного сырья и утвержденным способом. Она изготавливается из диэлектрических материалов, которые, так или иначе, затрагивают наружные боковые поверхности, а также торцевые участки. Как правило, используются стеклонаполненные полиамиды.
Генеральное различие – на поверхности присутствуют скосы, пересекающие торец и наружность, отступающие по краям. Для фиксации предусмотрены заплечики.
Габариты
При определении размера следует отталкиваться от игольчатых подшипников задней балки – их параметров. Однако просто перенести одно значение другое не совсем правильно, поскольку запчасти отличаются по составным характеристикам. Чтобы определить диаметр втулку, следует определить длину внутренней оси без зазоров. Средние показатели – от 1,5 мм до 5 мм.
Масса
Здесь все определяется конкретной моделью запчасти. Есть те, что весят несколько граммов, а есть те, чей вес составляет 5-6 килограммов.
В качестве примера рассмотрим ЦП-12. Она признана ключевым изолирующим элементом, который призван отделять закладные болты в особых рельсовых скреплениях КБ. Чтобы исключить какие-либо чрезвычайные ситуации, не допустить поломок и технических сбоев, в ее производстве используют морозоустойчивые полиамидные композиции. Что примечательно, общая масса составляет всего 0,028 кг. Однако требования по нагрузке — 8 тонн на сжатие.
Такие изолирующие запчасти находят применение в железнодорожных конструкциях путей. Они входят в составы скреплений, монтируются на железобетонные шпалы, выступают в качестве электрической изоляции, уберегающей закладные болты от лишних разрядов.
Материал изготовления
Как правило, используются, диэлектрическое сырье, в частности, полиамиды, которые устойчивы к морозам, экстремальному понижению температур. Однако сегодня можно обнаружить детали, выполненные из пластмассы.
Комплектация
Разбирается общая конструкция на составляющие буквально за минуту. Для этого потребуется только ключ для регулировки, а также шестигранники.
Тип изделия
Процесс производства деталей зависит от того, в какой сфере они будут применяться. Так, например, к изолирующим железнодорожным втулкам ТО220 проверочные тесты и экспертизы особенно строги. В соответствии с функциональной принадлежностью можно выделить следующие виды:
- Переходные – обеспечивают монтаж малорежущих инструментов, дополненных коническими хвостиками.
- Подшипниковые – с говорящим названием. Гарантируют эффективное валовое вращение вокруг оси.
- Закрепительные – фиксируют внутренние кольца в подшипниках.
- Резьбовые – снижают интенсивность трения.
- Составные – нормализуют применение буровых инструментов и механизмов.
- Скользящие – делят статичные и подвижные части механизированных установок.
Хотя данные элементы и могут казаться незначительным, без них невозможно корректное функционирование.
Выводы и полезное видео по теме
Как на практике происходит монтаж диэлектрика в кран:
Последовательность соединения колонки с газопроводом:
Сейчас вы знаете, как правильно и быстро можно установить диэлектрическую вставку для газа на трубу. Процедуру монтажа можно произвести самостоятельно или силами специалиста – в любом случае результатом будет ваша безопасность и исправность домашнего газового оборудования. Если у вас до сих пор диэлектрика нет, рекомендуем его установить, а заодно и поменять газовый шланг, срок эксплуатации которого ограничен.
