Производители
Theben AG
Немецкая компания существует с 1921 года. Поставляет высококачественные датчики, которые вписываются в интерьер любого помещения. Занимается разработкой инновационных продуктов.
OMRON
Это крупная японская корпорация, извечный мировой производитель электроники. Компании равняются на этого лидера в производстве средств автоматизации.
PD 360/8 Basic
Современный датчик присутствия с полным охватом территории (360 градусов). Он монтируется легко на потолок и стал поистине универсальным.
ESYLUX
Фирма занимается прямыми поставками осветительного оборудования и датчиков. Специализируется на изготовлении универсальных и практичных приборов, которые будут удобны любому россиянину вне зависимости от его финансового состояния.
Самодельные датчики движения
Вопрос о том, как сделать датчик движения своими руками связан с ограниченными возможностями домашнего мастера, то есть должен быть максимально простым. Наибольшее распространение получили следующие варианты исполнения:
- прибор со встроенным источником света и находящегося на определенном расстоянии фотоэлемента транзистора (световой);
- прибор, состоящий из изготовленных самостоятельно электрических емкостей, который изменяет свои емкостные показатели при появлении в контролируемой зоне человека (емкостной);
- используется совсем недорогой комплект «Arduino», который реагирует на изменение теплового излучения.
Микроволновые датчики движения
Данные
датчики MW в отличие от PIR приборов (инфракрасных – пассивных)
являются активными, т.е. они сами излучают сигнал (с частотой от 5ГГц и более) в
окружающее пространство и анализируют информацию, полученную при отражении
данного сигнала.
Это означает, что ложных срабатываний от теплых потоков воздуха здесь уже не будет.
Тем
не менее микроволновые менее распространены на практике, и чаще все-таки применяют
комбинированный вариант, когда в одном корпусе одновременно встроены оба вида MW и PIR.
Настраивают
их так, чтобы сработка сигнализации происходила только при одновременном
включении обоих сенсоров.
Например,
волновой видит какой-то перемещающийся объект и замыкает свои контакты, однако PIR молчит, как бы говоря – все
ОК, это двигается не человек.
В
другой ситуации, наоборот, PIR видит большие потоки нагретого
воздуха и срабатывает, а MW молчит – все ОК это опять не
человек.
И
только когда реагируют одновременно ОБА датчика, тогда включается сигнализация.
Это существенно уменьшает число ложняков.
Какие
же проблемы могут быть с индивидуальными MW? Так как они работают на
эффекте Доплера, то срабатывание будет происходить, когда объект двигается строго
навстречу приемнику или от него, а не по диагонали или тем более поперек.
Поперечное
движение он может вообще не заметить.
Поэтому микроволновой датчик нужно размещать строго напротив входа в то или иное помещение, а не где-нибудь в углу комнаты, как обычно поступают с PIR.
Кроме того, его волны могут проникать сквозь тонкие гипсокартонные стенки, деревянные двери и фиксировать перемещение объектов за ними, тем самым, провоцируя ложные срабатывания.
Вспомните
как ваш домашний WiFi распространяется по квартире. Это нечто похожее, только с
сигналом послабее.
Бывали
даже случаи, когда девайс срабатывал на смыв воды в унитазе с верхних этажей,
потому что видел этот поток воды в трубах сквозь стены.
Еще
одна распространенная ошибка с микроволновыми датчиками – отсутствие времени на
калибровку. После его установки он в течение некоторого периода может менять
уровень своего сигнала, чтобы подстроиться и составить для себя общую картину
всех предметов, стен и объектов в комнате.
Практически в каждой инструкции к нему указано – “после установки оставьте прибор на “время разогрева” и покиньте помещение”. Многие этого не соблюдают и потом жалуются на “ложняки”.
Поэтому всегда перед монтажом и подключением внимательно изучайте инструкции и только потом лезьте в интернет за поиском объяснений некорректной работы приборов.
Схема включения датчика для сигнализации
Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:
- Питание — +12 В и «Общий»;
- Реле – N,C;
- Тампер – T,T.
Подключение ИК датчика движения с системой сигнализации
На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.
При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».
Для того чтобы избежать ложных срабатываний датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.
С этим читают:
Лампы с датчиком движения: принцип работы и преимущества
Светодиодный светильник с датчиком движения
Беспроводные датчики движения: как сделать правильный выбор?
На что обратить внимание при выборе датчика
При выборе датчика движения стоит руководствоваться основными техническими характеристиками устройств.
Угол обзора
У потолочного датчика движения угол обзора до 360 градусов. Если установить его на стену, то половина его возможностей не будет задействована при эксплуатации, также могут появиться ложные срабатывания.
Настенный датчик имеет угол обзора от 120 до 180 градусов. Чаще всего используется для контроля небольшой площади, например придверной территории.
Рабочее расстояние
Зона контроля у рядовых датчиков движения от 6 до 50 метров. Чем меньше пространство, в котором будет установлено устройство, тем меньше должна быть дальность действия.
Мощность нагрузки
Питание датчиков движения происходит от сети 220 В. Некоторые беспроводные датчики потребляют до 12 В благодаря встроенным аккумуляторам или использованию щелочных батареек.
Дополнительные функции
- уровень освещенности. Датчик движения для автоматического включения света должен срабатывать только в темное время суток с целью экономии электроэнергии. Чтобы устройство не срабатывало днем, необходим датчик уровня освещенности.
- защита от животных. Высокочувствительные устройства будут срабатывать при малейшем движении, например домашних животных. Чтобы не происходило ложных срабатываний, нужна регулировка чувствительности прибора. Датчик можно настроить в зависимости от веса питомца (от 10 до 25 кг);
- задержка времени активности. Например, датчик включает свет в помещении при появлении человека, который некоторое время бездействует: читает книгу, принимает ванну и т. д. Будет неудобно, если свет вдруг потухнет. Поэтому и нужна функция задержки света.
Место использования
Датчики движения используются не только для домашней безопасности или управления освещением и работой техники. Например, в промышленных областях они используются на сборочных линиях для отслеживания количества продуктов и отключения опасного оборудования, если человек подходит слишком близко.
Как он работает?
По физическая природе видимый свет и ИК излучение одинаковы. ИК излучение также можно сфокусировать линзой, как обычный свет. При попадании ИК излучения на фотоэлемент он меняет свои параметры. При комнатной температуре в видимом свете тела не светятся, а в ИК диапазоне – просто сияют.
Эти фотографии в ИК диапазоне сделаны в полной темноте.
Изображение 2. Как видит датчик движения?
Назовем это излучение “инфракрасным светом” или сокращенно “ИК свет”. А словом “свет” будем обозначать обычный видимый свет.
Яркость ИК света зависит от температуры тела. Что горячее – светится ярче, что холоднее, светится слабее. Контраст между ИК свечением человека и, например, ИК свечением холодного окна значительный. Присутствие человека распознается сразу.
ИК свет человека и ИК свет теплого пола практически одинаковы. Распознать человека на фоне теплого пола почти невозможно. Поэтому датчики движения, и датчики присутствия реагируют на появление и исчезновение ИК света на фотоэлементе. Такие появления-исчезновение ИК света чаще всего вызвано деятельностью человека, реже факторами, не связанными с человеком, например, движением теплого воздуха от батареи и т.п. Поэтому ошибочные срабатывания присущи всем датчикам движения (присутствия).
Внимание! И датчики движения, и датчики присутствия реагируют на появление-исчезновение ИК света на фотоэлементе датчика. Эти изменения могут вызываться как движением человека, так и другими причинами
Поэтому ошибочные срабатывания – это свойство датчиков движения (присутствия).
Датчики движения загрублены и реагируют только на идущего человека.
Датчик присутствия реагирует на все незначительные движения, обычно совершаемые человеком, когда он стоит или сидит: движение пальцев по клавиатуре, покачивание головы и т.п. Если человек будет сидеть абсолютно неподвижно, то через заданное время датчик отключит свет.
Как избежать трех случаев неправильной работы датчика
После подключения возможно три варианта неподходящей работы:
Свет не включается. Скорей всего отсутствует напряжение на входе прибора, из-за повреждений, допущенных при монтаже. Для проверки на фазу применяют простую индикаторную отвертку. Для проверки нуля уже необходим вольтметр, подключенный на вход ДД (Рисунок)
Проверка подачи питания.
Если на входе нет напряжения, или имеет очень малое значение, то следует проверить весь путь проводки от вводного щитка через распределительные коробки к нашему датчику.
Свет не выключается. При присутствии людей или животных в зоне действия датчика свет может и не отключиться. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. При длительном включении света возможно «залипание» контактов внутри электронной схемы прибора. Тогда ДД надо ненадолго отключить от питающего напряжения. Такой случай встречается достаточно редко.
Включение освещения произвольное. Если рядом располагаются устройства, создающие сильные электромагнитные помехи – электромоторы, мощные пускатели, реле управления лифтом, то срабатывание датчика будет иметь случайный характер. Желательно установить датчик как можно дальше от них. Некачественная, искрящая проводка, ненадежные контакты тоже влияет на сенсор.
Разновидности датчиков движения
Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:
- фотоэлектрические (световые, оптические);
- инфракрасные (невидимый для человека спектр светового излучения);
- ультразвуковые;
- микроволновые;
- томографические (на основе радиоволн).
Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.
Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать
Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.
Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы
Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.
Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.
Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.
Показанный на схеме детектор является пассивным, то есть только приемником.
Технические характеристики
При выборе конкретной модели необходимо руководствоваться основными техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.
Угол обзора.
Рис. 5. Угол обзора
В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.
Дальность действия.
По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.
Мощность подключаемых светильников.
Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы вместо лампочек Ильича.
Тип питания.
В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.
Степень защиты (IP).
В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Угол обзора
Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников
Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Способ и место установки
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
- на потолке;
на стене.
- Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Дополнительные функции
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
- Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
Устройство датчика присутствия
В середине датчика расположены приемники ИК света – фотоэлементы.
При движении человека через какое-то время фокус линзы уходит с фотоэлемента и сигнал пропадает. Затем уже другая линза фокусирует ИК свет человека на фотоэлемент – сигнал опять появляется. Такое появление-исчезновение-появление сигнала – признак присутствия человека. Каждая линза охватывает свой сегмент. Сигнал пропадает при выходе человека (руки человека) за границы этого сегмента. При перемещении внутри сегмента, сигнал не меняется.
Первый вывод. Чем больше таких линз, тем более мелкие движения может улавливать датчик.
Второй вывод. С удаление от датчика размер сегмента увеличивается и с какого-то расстояния все мелкие движения, например, движение рук, покачивания головы будут находиться в границах одного сегмента. После этого расстояния датчик присутствия может работать уже только как датчик движения.
У датчиков движения сегменты более крупные по сравнению с датчиками присутствия. Датчики движения загрублены и реагируют на более яркий ИК свет по сравнению с датчикам присутствия.
Классификация датчиков
Есть разнообразные способы классификации, по которым определяется датчик присутствия для включения света. Они могут реагировать на:
- Звук;
- Ультразвук;
- Микроволны;
- Изменения в ИК-излучении;
- Комбинированные.

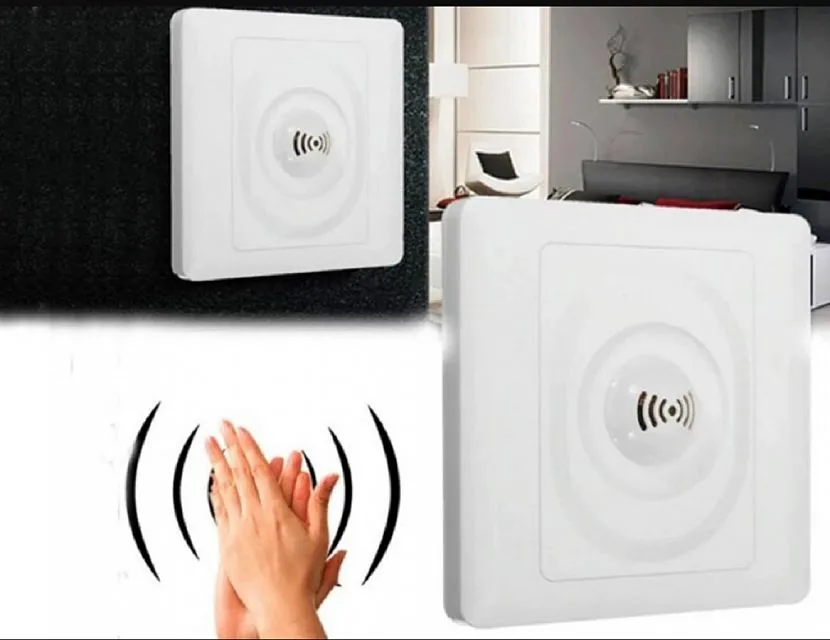

Звуковые устройства реагируют на посторонний шум. Для его срабатывания достаточно простого хлопка в ладоши. Или он сработает даже при звуке мощностью не более 50 дБ. Такие датчики легко настраиваются кнопками управления на корпусе прибора.
Звуковое управление прибором возможно не только с помощью хлопка, но и автоматически по таймеру. Есть определенные неудобства использования устройства, работающие по такому принципу. Звуковые детекторы, которые обладают высокой избирательной способностью, могут среагировать даже на незначительный шорох, что в свою очередь вызывают ложные срабатывания.
Ультразвуковой прибор включает в себя генератор звуковых сигналов и приёмник. Использование таких устройств для организации освещения используется редко.
Микроволновое оборудование аналогично ультразвуковому датчику, но отличается типом излучений. Он также состоит из генератора. Но он излучает сигналы высокой частоты и имеет приемник отраженных сигналов. Их чаще можно встретить в системах охранной сигнализации и очень редко в целях управления включением света в помещениях

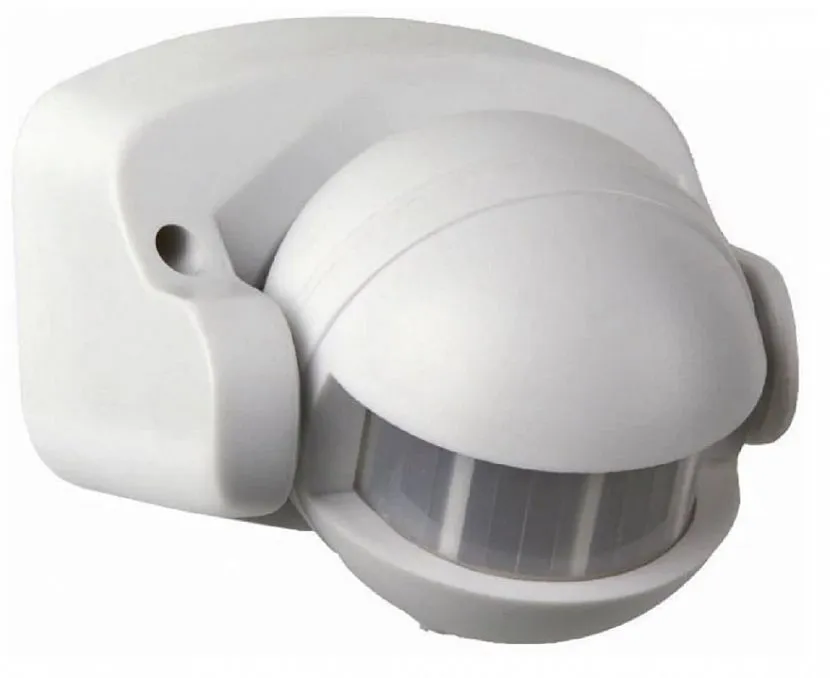

Инфракрасные устройства работают за счет установленных линз Френеля, которые входят в состав основной линзы. Когда движущийся человек попадает в поле зрения одной линзы, то датчик это фиксирует. Но если человек движется дальше, его перемещение фиксирует другая линза и отправляет на датчик сигнал о передвижении. И только в этот момент детектор сработает и отправит сигнал на включение света в комнате. Свет в комнате будет гореть до тех пор, пока прибор будет фиксировать:
- перемещение человека в пространстве;
- пока человек не остановится;
- покинет пределы зоны действия датчика.
Комбинированные приборы устанавливают для исключения ложных срабатываний. В таких приборах устанавливаются две системы фиксации перемещений. И свет в комнате включится только тогда, когда сработают обе системы. Например, в комбинированных датчиках могут быть установлены инфракрасные и микроволновые методы обнаружения присутствия.
Кроме этого вышеуказанные устройства могут быть:
- автоматическими;
- принудительного включения;
- с контролируемым радиусом действия;
- работающие при помощи пульта дистанционного управления.
Детекторы принудительного включения нужны в случаях контроля за освещением даже в тех случаях, если человек перестал двигаться, но находится в пределах комнаты.
Также разделят по типу установки. Они могут быть:
- встроенными, применяются для скрытого монтажа;
- накладными, устанавливаются на стены или потолки в помещении;
- влагостойкими (для установки как внутри дома, так и снаружи), обладают более высокой степенью защиты от внешних условий.
Кроме конструктивного исполнения детекторы присутствия могут различаться:
- по мощности (от 1000 до 2000 Ватт)
- дальности обнаружения (8–20 метров);
- радиусу обнаружения (от 450 до 3600);
- нагрузкой (зависит от типа ламп: люминесцентные, накаливания, галогенные);
- типу подключения (проходные или непроходные).
Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению
Как настроить датчик движения для освещения – инструкция
Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:
Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:
Обзор сенсора
Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в
Виды устройств
Детекторы относят к универсальным средствам, которые можно применять как в жилых помещениях, так и в офисах или на производстве. По типу монтажа устройства бывают врезными, настенными и потолочными. Датчики присутствия для включения света делят на 3 вида.
Звуковые
Модели реагируют на любой шум. Для активизации прибора достаточно хлопка в ладоши. В настройках часто устанавливают предельную мощность, не более 50 дБ. В конструкции есть кнопки для управления, которые располагают на корпусе.
Звуковой датчик виртуального присутствия может сработать по таймеру, при этом оператор находится далеко. Шумовой детектор реагирует на малейший шорох, из-за чего случаются ложные срабатывания. Избирательная регулировка позволит настроить порог и время активизации чувствительности, исключая ошибки.
Акустическая системаИсточник mytorg.zakupka.com
Ультразвуковые и микроволновые
У датчиков присутствия одинаковый принцип действия, но разные излучения. Конструкция состоит из генератора и приемника звуковой информации. Датчик постоянно передает сигналы. При помехах или изменении частоты прибор срабатывает. Элементы применяют в виде отдельного модуля в охранной системе, хотя иногда используют для организации освещения.
Датчик присутствия с генераторомИсточник knx24.com
ИК
Инфракрасные датчики присутствия создают лучи, которые отражаются от предметов. Пассивные детекторы только считывают тепловые волны. Активные разновидности распространяют колебания и ждут ответной реакции.
Датчик присутствия ИК излучает энергию, которая не видна человеческому глазу. Фотоэлектрический приемник работает в инфракрасном спектре. Устройство срабатывает при появлении или исчезновении преграды. Например, свет в комнате будет гореть при перемещении объекта в зоне фиксации и выходе за пределы помещения.
Модель на основе ИКИсточник nazya.com
Комбинированные
Датчик присутствия такого типа монтируют для минимизации ложных срабатываний. В детекторе есть 2 системы, которые определяют движение. Чтобы включился свет в комнате, должны зафиксировать активность оба элемента.
