Трубы DÜKER
В нашей компании Вы можете приобрести сделанные в Германии трубы и фасонные элементы DÜKER, отвечающие всем необходимым российским и европейским стандартам качества. Все фитинги DÜKER имеют оригинальную печать .
Все преимущества чугуна как материала, а именно: высокую устойчивость к износу, превосходную стойкость к воздействию температур и коррозии, значительные звукоизолирующие свойства, а прежде всего – негорючесть компания Duker предлагает на рынке с 1913 г., в виде чугунных канализационных труб.
Компания Duker совершила революцию на рынке строительных и монтажных материалов, начав производство безраструбных чугунных канализационных труб, которые в 1967 г. впервые получили сертификат PA-I 1609.
Современные системы — канализационные трубы Duker, как и прежде, отличаются надежностью и качеством, обеспечивающим отведение воды с придомовых территорий и зданий. Системы соответствуют стандарту DIN EN 877.
Технические характеристики:
- Плотность: приблизительно 7,2 кг/дм3 (71,5 КН/м3)
- Минимальная прочность на разрыв: 150 МПа для фитингов, 200 МПа для труб
- Прочность на сжатие: приблизительно 3- 4-кратное значение минимальной прочности на разрыв
- Прочность на срез: 1,1-1,6- кратное значение минимальной прочности на разрыв
- Ударная прочность: 350 МПа (для DN < 250); или 332 МПа (для DN ≥ 250)
- Коэффициент пуассона: 0,3
- Коэффициент линейного расширения: 0,0105 мм/мК (в диапазоне от 0°C до 100°C)
- Коэффициент теплопроводности: 50-60 Вт/мК (при 20°C)
- Модуль упругости: 8 x 104 до 12 x 104 Н/мм2
- Теплостойкость: чугун не горит! Это было подтверждено также в постановлении о вступлении в силу строительного распоряжения NRW.
- Устойчивость к воздействию химикатов: при использовании системы для отвода бытовых стоков с pH 2-pH 12 чугун значительно превышает значения, предусмотренные стандартом DIN EN 877.
Что такое трубы Duker трубы? Это безраструбные трубы из чугуна, которые соединяются между собой специальными хомутами. Хомуты для труб изготавливаются из каучука, в основе которого лежит сополимер этилена, пропилена и диенового мономера ( EPDM ). Этому виду каучука характерна не восприимчмвость к воздействию химических элементов. Еще один основной компонент, который входит в состав хомутов для труб — высококачественная нержавейка, что позволяет с легкостью противостоять нагрузкам и повышенному давлению.
Эта особенность труб позволяет без особых затруднений собрать или разобрать систему, нужно всего лишь снять хомут и освободить нужный элемент.
Duker трубы полностью герметичны на стыках и швах; устойчивы к коррозии, благодаря эпоксидному лаку, которым покрываются трубы; обладают повышенными способностями к нагрузкам механического и теплового характера. Все эти преимущества дают трубам гарантию 100% долговечности и надежности для эксплуатации как во внутренних, так и во внешних системах водостоков.
Duker трубы используются для канализации. Так как внутренняя поверхность трубы ровная и гладкая, проблем с проходом стоков не возникает. А эпоксидное покрытие не допускает образования осадка и наслоений.
При производстве труб используется способ центробежного литья. Разогретый литейный чугун с пластинчатым графитом выливается во вращающиеся формы. Горячий чугун равномерно растекается по форме и после охлаждения в форме остается практически готовая чугунная труба с вполне гладкой внутренней поверхностью. Части фасона производятся путем литья в песчаные формы. Благодаря особенной структуре материала достигается повышенная прочность изделия.
Производство соответствует всем международным и европейским стандартам. Кроме того трубы обладают свойством шумоизоляции, что доказано множеством проведенных исследований.
Одно из главных достоинств труб- абсолютная огнеустойчивость, ведь чугун не плавится и не горит Duker трубы показали себя как наилучший вариант в применении к любым системам водостоков в жилых, общественных и рабочих зданиях.
Duker трубы абсолютно соответствуют всем стандартам, а в некоторых пунктах даже превосходят их. Потому что производство труб не стоит на месте, а постоянно совершенствуется, подвергая свои изделия все новым испытаниям и тестам.
Каких видов бывают чугунные трубы
Трубы из чугуна находят применение в различных отраслях, в следствии чего они бывают:
- Напорными;
- Безнапорными;
- Безраструбными;
- Напорными раструбными.
Напорные чугунные трубы, как правило, применяются в промышленных производствах. Во время производства такого изделия в чугун добавляется шаровидный графит, что увеличивает пластичность и вязкость материала. Получаемый продукт успешно заменяет собой классический чугун, литые или кованные стали. Трубы напорного типа практически ничем не уступают аналогам, произведенным из стали, так как они характерны отличной стойкостью к коррозии и длительным эксплуатационным сроком, который и вовсе дольше вплоть до 8 раз.
Среди прочих особенностей можно выделить то, что они активно применяется в агрессивных средах, в условиях низкой температуры. А за счет высокой прочности их активно используют при прокладке коммуникаций на большой глубине или под автомобильными магистралями. Соединение их может быть раструбное или с применением специальных манжет из резины.
Безнапорные же чугунные трубы имеют не такой запас прочности, что у напорных. Их изготавливают с применением пластинчатого графита. Именно по этой причине они устанавливаются в тех системах, где не предполагаются высокие нагрузки, например, во внутренней канализации. Отличительная особенность безнапорных труб в том, что они могут быть соединены с изделиями из пластика (чтобы это осуществить, понадобятся переходники из резины). Кроме того, если аккуратно демонтировать трубы, они могут быть использованы повторно.
Безраструбные же изделия изготавливаются из чугуна с большим содержанием графита. Изнутри они покрываются особыми эпоксидными составами, в результате чего уменьшается образование наслоений. Кроме того, подобное покрытие требуется в качестве защиты от ржавчины, что дает возможность устанавливать трубы в условиях агрессивной среды.
Таким трубам не требуется вспомогательная огне- и звукоизоляция, они характерны высокой прочностью и стойкостью к повышенным температурам. Необходимо учитывать, что раструба у них не предусматривается, поэтому для соединения используются специальные хомуты. Чаще всего безраструбные чугунные трубы применяются при обустройстве систем водоотведения.
Раструбные трубы – наиболее старый, но при этом востребованный вид чугунных труб. Основная их особенность кроется в долговечности, ведь чугунные изделия служат в разы дольше металлических аналогов, которые со временем покрываются ржавчиной. Однако, имеется немаловажный недостаток – они относительно хрупкие, поэтому устанавливаться должны как можно аккуратнее. Дополнительное покрытие битумным составом, как изнутри, так и снаружи чугунной трубы, увеличивает защиту от коррозии.
Стандарты качества
Стандарт качества DIN EN 877 определяет общие требования для фасонных частей и чугунных труб. Диаметры изделий sml имеют вариации от DN40 до DN600. Вышеперечисленные стандарты содержат необходимые требования к материалам. В них установлены допуски, определенные размеры конструкций, а также составы, механические свойства для фитингов и труб. Стандарт DIN EN 877 также включил требования к различным производимым элементам (требования распространяются на различные соединения). Трубы в большинстве случаев превосходят требования упомянутых стандартов, а также стандартов ISO6594, DIN19522.
На современном рынке строительных материалов чугунные конструкции RUS-SML представлены в широком ассортименте. Благодаря такой особенности каждый пользователь может удовлетворить собственные потребности. В силу того, что изделия sml отличаются высоким качеством, они достаточно востребованы среди строительных компаний. Востребованность изделий sml увеличивается с каждым годом. Более того, сфера их применения существенно расширяется не только в жилых помещениях, но и в коммерческих, торговых и даже производственных помещениях.
Свойства изделия sml таковы, что их можно применять в разных сферах строительства, промышленности. Более того, купить трубу sml на нашем сайте просто, она обеспечивает замечательную работу систем при различных климатических условиях. Во многих случаях чугунная конструкция sml оказывается более эффективной, по сравнению с традиционными канализационными и водоотводными аналогами. Объяснить это можно устойчивостью чугуна к различным негативным факторам и средам.
Плюсы и минусы чугунных труб для канализации
Но, несмотря на такое разнообразие материалов для труб, чугунные трубы по-прежнему пользуются популярностью.
Чугунные трубы для канализации гост в основном используют в наружных канализационных системах, так как они являются наиболее подходящими для этого.
Технические характеристики чугунных труб
Чугунные трубы для канализации изготавливаются с помощью метода центробежного и полунепрерывного литья. Чугун является хрупким материалом, при монтаже надо стараться избегать падения и механических ударов труб.
Для защиты от коррозии трубы покрываются с внутренней и внешней стороны нефтяным битумом. Благодаря этому, внутренняя сторона труб становится более гладкой, что снижает трение при прохождении среды через трубы.
Чугунные трубы обладают большей стойкостью к коррозии, чем другие металлические изделия.
Широкое применение имеют раструбные чугунные трубы. Величина расширения таких труб зависит от размера диаметра трубы. Чугунные трубы для канализации гост определяются размерным рядом, указывающим диаметры труб, которые выпускаются.
Преимущества и недостатки чугунных труб
Чугунные трубы обладают повышенной прочностью, надежностью, устойчивостью к резким температурным перепадам. У них наибольший срок эксплуатации, который достигает 80 лет.
Важное преимущество чугунных труб — успешное противостояние коррозии. Немаловажный фактор при выборе чугунных труб — сравнительно невысокая цена
Чугунные трубы являются оптимальным вариантом для использования в канализационной системе для обслуживания многоквартирных домов, крупных промышленных предприятий и других серьезных объектов.
Эти трубы используют и при строительстве частных домов, если хотят, чтобы сливные трубы для канализации были надежными и прочными.
Недостатками чугунных труб является то, что они имеют:
- большие затраты материала;
- повышенную внутреннюю шероховатость поверхности трубы, что способствует образованию наростов и засорению труб сливаемыми твердыми фракциями за счет сопротивления;
- большой вес, что затрудняет монтирование канализационной системы;
- высокую стоимость из-за особенностей производства чугуна.
Особенности использования чугунных труб для канализации
Монтаж чугунных труб довольно трудоемкий, так как для их соединения используют или зачеканку стыков с помощью каболки или заливку расплавленной серой.
Более популярны стали трубы из поливинилхлорида, чугунные же целесообразно использовать при строительстве канализационных систем и систем водоснабжения, при строительстве нефтепроводов и для прокладки тепловых трасс.
Чтобы чугунные трубы прослужили как можно дольше, необходимо перед монтажом убедиться в целостности труб и соответствии их нормам.
У труб не должно быть швов и неоднородных включений. Целостность определяется визуальным осмотром и простукиванием
Особое внимание надо уделять стыкам, так как от них будет зависеть дальнейшая эксплуатация и качество соединений

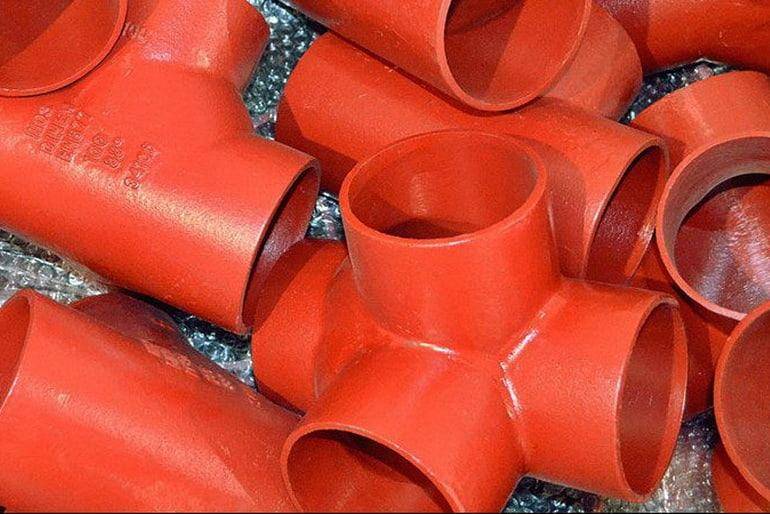

Чугунные трубы соединяются фасонными частями, при этом используются высококачественная пакля, сделанная из волокон конопли, не имеющая посторонних примесей, иначе стык может со временем дать течь, если будет некачественная герметизация.
Если со временем чугунные трубы приходят в негодность, их можно отремонтировать с помощью резиновых прокладок, прижимаемых металлическими обручами.
Трещины могут замазываться с помощью специальных составов. При существенных повреждениях трубы лучше заменить на новые.
Особенности структуры и применение
Главная особенность чугунных труб из группы классификатора TML – предназначение для установки под землёй на глубине от 0,8 до 6 метров. Созданные специально как элементы наружных систем TML, трубы отличаются увеличенной степенью прочности и антикоррозионной защиты.
Эксплуатационные параметры сопротивления на сжатие позволяют без опасений повреждения прокладывать канализационные линии, к примеру, под дорожным полотном с большими весовыми нагрузками. Но при монтаже требуется соблюдать стандарты DIN EN 877, 1610, ГОСТ, которыми предусматривается создание соответствующего опорного фундамента и перекрытий.
Структура современной безраструбной трубы из чугуна состоит из двухслойного внутреннего покрытия эпоксидной смолой (1), внешнего покрытия эпоксидным лаком (2), рабочего слоя чугуна с пластинчатым или сфероидальным графитом (3), защитного покрытия цинком (4)
Из особенностей высокопрочной чугунной трубы также следует выделить присутствие эффективного покрытия (наружного и внутреннего), в том числе на фасонных деталях. Покрытие выполняется с внедрением цинка и эпоксидных смол, чем обеспечивается высокая надёжность защиты от коррозии даже в условиях выражено агрессивной среды.
Эти трубы могут успешно применяться для прокладки в грунтах с высоким уровнем pH (0-10). Внутреннее лаковое эпоксидное покрытие канализационных труб из чугуна имеет гладкую (скользящую) структуру, что сводит к минимуму коэффициент сопротивления при движении стоков.
Структура современной чугунной трубы TML:
- Покрытие модифицированной эпоксидной смолой в два слоя (толщина слоя 120 мкм).
- Защитное покрытие эпоксидным лаком (толщина слоя 60 мкм).
- Чугунный основной слой с повышенным содержанием углерода.
- Защитное покрытие цинковым порошком (плотность напыления 130 г/м2).
Стандартная длина трубы (3000 мм) при необходимости легко укорачивается до нужного размера, например, электрическим труборезом. Выполняя обрезку чугунной трубы, нужно обеспечить точный ровный срез. Такой подход гарантирует надежность герметизации при сборке линий стоков.
Кроме того, границы обреза, как правило, окрашивают специальной краской и обкладывают изоляционной лентой типа Pro-Cut. Для агрессивных сред применяются специальные уплотнения. Эти меры дополнительно увеличивают и сводят на нет риски протечек.
Таким способом создаётся соединительный узел на кромке обрезанной чугунной трубы, когда в качестве защитного и герметизирующего элемента используется изоляционная лента Pro-Cut
Перечень особенностей чугунных труб канализации впечатляет. По сравнению с тем же полимерными изделиями, быстро набирающими популярность за счёт дешевизны, чугунная продукция имеет массу преимуществ.
Чугунке не страшен огонь и высокие температуры, тогда как пластиковые трубы размягчаются уже при Т=100º, а при более высоких значениях температуры начинают деформироваться и могут расплавиться.
Чугунные трубопроводы характерны низким уровнем шума при работе системы и не требуют монтажа компенсаторов на расширение. Их можно закладывать в толще бетона, не опасаясь разрыва от сжатия/расширения материалов.
Таким образом, затраты на приобретение очень скоро компенсируются за счёт экономичной эксплуатации чугунных труб. Их применение не требует создания огневой и шумовой изоляции, межремонтный период в несколько раз превышает такой же период для пластиковых коммуникаций. Продолжительность эксплуатации не ограничивается даже 100-летним сроком.
Номенклатура составляющих канализационной системы
Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.
Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.
Соединяем пластиковые канализационные трубы
Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.
Схема соединения канализационных труб (пластиковых)
Способ соединения «в раструб»
Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:
- Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
- На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
- На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
- Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.
Соединение труб через раструб
Этот же метод может быть применен и при соединении труб дренажа.
Соединение пластиковых канализационных труб схема
Соединяем пластиковые трубы на клеевой основе
Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:
- Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
- Кистью нанесите на склеиваемые поверхности клей.
Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.
Схема соединения пластиковых труб с помощью клея
Соединяем пластиковые трубы сварным швом
Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.
Видео урок — как паять пластиковые трубы своими руками
Соединяем трубы из пластика посредством фитингов
Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.
И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.
Сварочный аппарат для соединения пластиковых труб
FP Preis SML | Безраструбные, чугунные SML трубы
При установке не требуется наличие никаких дополнительных материалов и оборудования. Если проводить аналогию с другими чугунными изделиями, то Preis модели не нуждаются в зачеканке. Соединение всех функциональных элементов осуществляется при помощи специальных хомутов. В будущем, если потребуется некоторая корректировка собранной системы, рабочий процесс будет происходить очень просто. Мастерам не придется демонтировать всю систему. Осуществлять врезку можно на разных участках.
Установка FP Preis SML в бетонном растворе и правила обработки
Материалы, у которых параметр линейного расширения совпадает с показателями раствора, можно бетонировать. Зачастую подобный способ монтажа является единственным допустимым вариантом. Трубы Preis SML идеально подходят для такого способа укладки. Ведь их параметр установлен на отметке в 0,0105 мм/мК. Во время работы мастера должны укладывать трубы Preis SML при помощи особенных элементов крепления. Таким образом, можно свести к минимуму вероятность их подъема на поверхность. Под крепежными элементами подразумеваются различные шпильки, а также строительные хомуты.
Практически во всех случаях монтажа трубы SML FP Preis необходимо разрезать или отрезать от них небольшие части. Для этого идеально подходит болгарка. Некоторые строители, работая на крупных объектах, используют труборезные машинки. Края трубы SML FP Preis, которые были подвергнуты воздействию режущих устройств, необходимо зачистить наждачкой и покрыть антикоррозийкой.
Особенности производственного процесса трубы SML FP Preis
Как упоминалось выше, модели FP Preis SML производятся с помощью метода центробежного литья. Этот метод позволяет производителям добиваться потрясающих качественных возможностей для изделий FP Preis SML. Внутренняя поверхность получается настолько гладкой, что с легкостью может противостоять образованию нежелательных засоров. Это положительно сказывается на сроке службы трубы SML FP Preis и всей канализационной системы в целом. Внешняя часть покрыта грунтовкой, защищающей поверхность изделия от коррозии. Фитинги с двух сторон обрабатываются эпоксидной смолой, надежно защищающей от ржавчины.
Кто выбирает трубы FP Preis
Изделия идеально подходят клиентам, ставящим качество во главу угла. Компания, базирующаяся в Австрии, тщательнейшим образом следит за производством материалов на каждом этапе. На предприятиях используется новейшей оборудование, а также инновационные методы работы с чугуном. Готовый продукт является одним из лучших как на отечественном, так и на зарубежном рынках. Использование Preis делает канализационную систему практически неуязвимой для внешних факторов.
Преимущества чугунных труб
Основные эксплуатационные качества труб определяются особенностями материала, который используется при их изготовлении. К преимуществам чугунных труб можно отнести нижеприведенные моменты:
Прочность. Существует довольно большое количество нагрузок, которые могут оказываться на трубопровод. Среди всех следует отметить давление, возникающее внутри системы от воды, паров или газов, а также снаружи – грунт, надземные постройки, грунтовые воды и так далее. Чугунные трубы отличаются от остальных тем, что могут выдерживать достаточно высокое давление. Поэтому они используются при прокладке центральных магистралей, которые закладываются на большую глубину.
Коррозионная стойкость не только к воде, но и бытовым, технологическим стокам. Вода становится причиной появления коррозии на металлических трубах, что приводит к снижению показателя прочности и срока службы. Кроме этого отметим различные химические вещества, которые оказывают воздействие как на оцинкованный металл, так и на пластик. Чугун менее восприимчив к химикатам. Поэтому трубы с этого материала довольно часто встречаются в промышленности.
Долговечность. Высокая коррозионная стойкость и прочность определяют то, что рассматриваемый тип трубы может прослужить на протяжении нескольких десятилетий: главное исключить вероятность воздействия ударной точечной нагрузки.
Сохранение свойств на протяжении длительного периода. Если пластик со временем может потерять жесткость, форма трубы изменится под действие давления, то чугунный вариант исполнения остается неизменным на протяжении длительного периода.
Износостойкость. При проектировании трубопровода учитывается показатель пропускной способности. Вода и стоки на протяжении длительного периода воздействия могут влиять на материал как, к примеру, наждачная бумага. Подобный процесс истирания поверхности длительный, но при активной эксплуатации системы в течение нескольких лет он будет ощутим. Современные методы литья позволяют снизить показатель шероховатости поверхности, увеличив износостойкость.
Низкий коэффициент температурного расширения. Пластиковые трубы довольно популярны, но не применимы во многих производственных помещениях по причине потери жесткости при повышении температуры окружающей или внутренней среды. Если нужно организовать подачу горячей воды или паров подходят именно чугунные трубы: даже при воздействии высоких температур показатель пластичности не изменяется.
Пожаробезопасность при применении чугунных труб находится на самом высоком уровне: рассматриваемый материал не возгорается и не плавиться.
Многообразие при выборе. Сегодня можно приобрести трубы рассматриваемого типа практически любой длины, так как подобный материал крайне тяжело обрабатывать
Кроме этого уделим внимание тому, что при поиске секций с очень большим диаметральным размером следует уделять внимание именно рассматриваемой разновидности труб.
Кроме этого отметим относительно невысокую стоимость в сравнении с оцинкованными и алюминиевыми трубами. Конечно, по показателю цены они существенно уступают пластиковым трубам (одна их применение при создании центральной магистрали или трубопроводов в промышленных помещениях всегда под вопросом).
Монтаж и демонтаж чугунной безраструбной SML трубы
1130
Наши рекомендации
Преимущества безраструбной чугунной системы канализации SML
Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы (болгарки), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.
Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий систем канализации, обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.

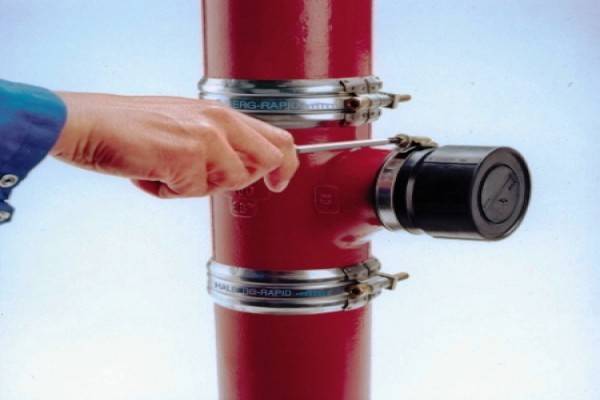

Соединение с помощью Max и Rapid осуществляется следующим образом:
1. Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.
2. С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.
3. При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).
При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.
При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.
Крепление горизонтальных и вертикальных чугунных трубопроводов SML
При монтаже горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.
На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.
Соединение безраструбных чугунных труб с другими типами трубопроводов
В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем канализации (умывальников, раковин, душевых кабин и т. п.) может производиться при помощи специального тройного коллектора.
Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.
Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.
