Что такое байпас в стабилизаторе напряжения: схема подключения и разновидности

Оснащенность мода

Просто огромный, по сравнению с конкурентами, o-led дисплей имеет вертикальное расположение. Вся информация, которая вам может только понадобиться при пользовании устройства, очень удобно расположена на экране и читается без надобности поворачивать мод. Вместо стандартного индикатора заряда батареи есть возможность установить счетчик затяжек, или счетчик времени парения.

Невероятно удобное управление. Включение, как и выключение, производится путем пятикратного нажатия на кнопку.

Вход в меню выполняется троекратным нажатием. eVic-VTС Mini может работать в 4 режимах:

Термоконтроль на никеле.
ТК на титане.
Мехмод.
Вариватт.

Очень грамотно в этом устройстве реализован стеллс режим. Вход в этот режим осуществляется одновременным нажатием кнопки Fire и кнопки «минус». В этом режиме не будет работать экран во время парения. Если нужно изменить параметры парения, то экран загорится на время изменений значения и снова погаснет.

Во время затяжки, информация на дисплее динамически меняется, показывая реальные характеристики устройства в данную секунду. В режиме мехмода меняться будут значения напряжения и сопротивления, а в режиме термоконтроля будет показываться реальная температура и мощность. Неудобство этой функции состоит в том, что только в зеркало можно увидеть эти данные, так как после отпускания кнопки экран примет обычный вид и через 30 секунд погаснет.

В моде присутствуют все возможные варианты защиты:

мод постоянно следит за изменениями сопротивления и подстраивает напряжение в режиме реального времени;
постоянно работает защита от короткого замыкания;
сопротивление намотки в режиме ТК на никеле и титане фиксируются отдельно для каждого выбранного режима;

Плата, в принципе, очень отзывчива и моментально реагирует на включение или выключение, без долгих загрузок, которые имеют место быть в большинстве остальных ББ.

Зачем нужен bypass?

Когда нужно запитать всю нагрузку минуя стабилизатор, байпас избавляет пользователя от необходимости возиться с клеммами и проводами. Достаточно просто щелкнуть переключателем и вот уже напряжение пошло в обход стабилизатора, как будто его и нет вовсе.

Ситуации, когда целесообразно задействовать режим «bypass» могут быть самыми различными. Например,

подключение в сеть приборов, суммарная мощность которых превышает выходную мощность стабилизатора напряжения. Байпас позволит избежать перегрузки и аварийного отключения;
если в питающей сети происходит понижение напряжения, ниже рабочего диапазона стабилизатора и это приводит к отключению всей нагрузки. В некоторых случаях, пониженное напряжение питания лучше полного отключения, поэтому наличие байпаса будет как нельзя кстати;
в определенный период времени, например ночью, напряжение в сети стабильно и в стабилизаторе нет необходимости;
в случае, когда напряжение питания, наоборот, слишком нестабильно и его колебания выходят за пределы рабочего диапазона стабилизатора (например, при питании от простенького дизельного генератора);
требуется провести техническое обслуживание самого стабилизатора;
в случае если жилой дом надолго покидают его хозяева и ради соблюдения пожарной безопасности оставляют включенными минимально необходимое количество техники (а стабилизатор отключают);
в случае возникновения каких-либо экстренных или нештатных ситуаций, когда нужно быстро исключить стабилизатор из электрической цепи.

Контроль потока теплоносителя

Регулировка потока воды в системе позволяет сделать обогрев жилья более эффективным и менее энергозатратным. Излишки теплоносителя из радиатора возвращаются обратно в трубопровод. Вода проходит через байпас, минуя основную трубу.

При такой установке и эксплуатации, байпас позволяет осуществлять ремонтные работы с радиаторами в разгар отопительного сезона без отключения от общей системы.

Приспособление позволяет увеличить скорость заполнения системы отопления, а также слива теплоносителя.

Работа при наличии циркулярного насоса

Установка в систему с циркуляционным насосом

Байпас для отопления незаменим при работе циркулярного насоса. В тех ситуациях, когда отсутствует электричество в сети, работа насоса невозможна. Байпас с клапанами автоматически перераспределяет поток теплоносителя от насоса к основному трубопроводу.

В ручном режиме, без клапана, перекрываются краны, связанные с поступлением воды в систему. Таким образом, система из принудительной циркуляции переходит на работу с естественной.

Читайте о том, в чем разница между естественной и принудительной циркуляцией.

Установка байпас производится обязательно в горизонтальном состоянии, так как в вертикальном положении возможно образование воздушных пробок, что негативно сказывается на работе системы.

Однотрубная система

Байпас для радиаторов отопления позволяет обновить, улучшить работу однотрубного отопления.

Данная схема работы почти не применяется в современном строительстве в многоквартирных домах и частных жилищах. В постройках советского времени однотрубное отопление — довольно частое явление.

Байпас в данном случае отрегулирует потоки теплоносителя, сделав комфортным климат в помещениях.

Приспособление располагают близко к радиаторам, в удалении от вертикальных стояков. Байпас обязательно должен быть оснащен регуляторам температуры. Таким образом прибор позволяет регулировать температуру в комнате даже при наличии однотрубной системы.

При выборе диаметр трубы байпаса должен быть меньшим, чем у основного трубопровода. Это позволит, согласно законам гидродинамики, теплоносителю обходить батарею через байпас.

Что такое байпас

Аналогичный механизм присутствует в большинстве современных электрических приборов, работающих на средней, либо высокой мощности и использующихся с целью сглаживания отклонений значения входного напряжения электроэнергии для однофазной или трёхфазной сети.

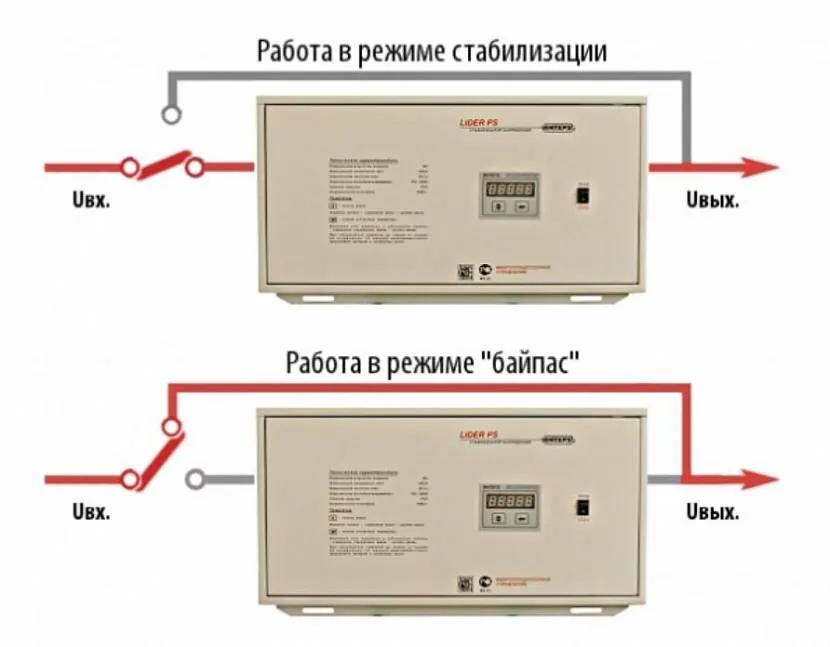

Байпас в электрике имеет и другое название – «Транзит». Фактически это практичный и функциональный приём, дополнительно использующийся в устройствах, работающих по стабилизирующему принципу. Ручное включение байпаса осуществляется тумблером, рубильником, кнопкой, реле или иными устройствами аналогичного типа.

Напряжение, подающееся на реле, моментально выполняет переходной цикл режима энергообеспечения всей подключенной электросети непосредственно через потребителя. Проще говоря, в момент его включения, пониженное или повышенное напряжение не выравнивается.

Принцип работы «обходного» питанияИсточник wellvolt.ru

Что такое байпас

Многих людей интересует вопрос: байпас в стабилизаторе что это такое? Байпасом называют оперативный переключатель режима работы прибора. Он может быть ручным и автоматическим, внешним и внутренним. В его функциональные «обязанности» входит не допускать перегрузку мощности СН, реагировать на запылённость окружающей атмосферы, выбирать щадящий режим работы при резком снижении входного напряжения. Всё это способствует безопасной работе стабилизатора и запитанных от него потребителей.

При выборе СН опираются на его технические характеристики. Не последнюю роль играет ценовой фактор. Купить требуемый прибор или устройство можно, не выходя из помещения, в интернет магазине.

Назначение байпаса

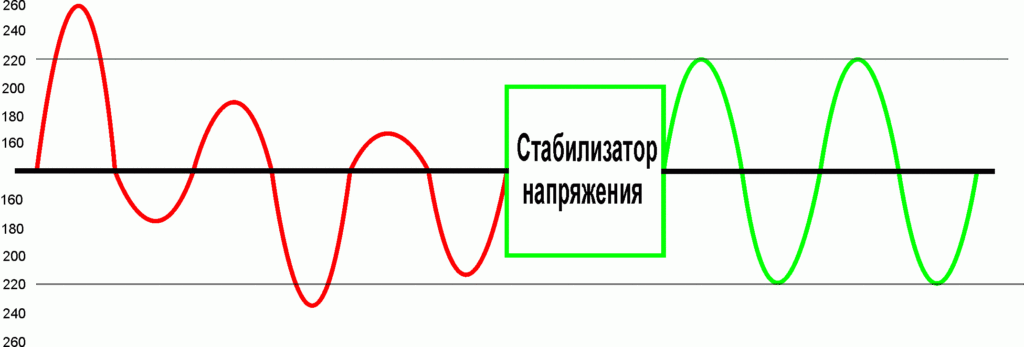

Особенностью любой энергосистемы являются периодические скачки или более плавные колебания напряжения. На этот показатель влияет много факторов: количество потребителей на линии, изношенность кабелей и другое. В итоге потребитель, помимо пониженного напряжения получает периодические скачки напряжения (особенно в пиковые нагрузки). Чувствительные электронные платы очень требовательны к этому показателю и часто выходят из строя именно из-за понижения или резких скачков напряжения.

Вот для чего и нужен байпас – он стабилизирует напряжение, сглаживает резкие скачки и приводит его показатели к приемлемым значениям.

Использование режима «байпас» на практике

1. Если стабилизатор напряжения выйдет из строя, байпас позволит не остаться без электропитания. В таком случае нужно просто включить для стабилизатора режим «байпас» и напряжение будет подаваться в обход него без изменений. Если стабилизатор не поддерживает работу в транзитном режиме, придется вызывать электрика чтобы он перекинул провода и восстановил питание напрямую от сети.

Причем, в этом случае байпас может выполнять защитную функцию, контролируя выходное напряжение — если входное напряжение выйдет за пределы рабочего диапазона, он отключит нагрузку. В случае с электронным байпасом, подача напряжения на нагрузку возобновляется автоматически при нормализации сетевых параметров.

Электронный байпас позволяет задавать параметры рабочего диапазона входного напряжения. Кроме того, в зависимости от заданных настроек, при аварии он может: выводить на табло причину неисправности и отключать нагрузку, либо выводить причину неисправности и подавать напряжение на нагрузку непосредственно из сети.

2. Если необходимо подключить нагрузку, мощность которой заведомо превышает максимально допустимую для стабилизатора. Например, сварочный аппарат. Чтобы не сжечь стабилизатор, нужно на время сварочных работ переключить его в режим «байпас».

3. Если стабилизатор требует проведения ремонтно-профилактических работ. Например, стабилизатор необходимо отдать в ремонт. Отключаем питание стабилизатора и включаем байпас — питание подается в обход стабилизатора. После этого стабилизатор можно снимать со стойки, везти его в ремонт или менять на новый. Некоторые компании на время ремонта устанавливают резервный стабилизатор.

4. Если стабилизатор требуется включать или отключать на определенное время. Например, в вашем поселке напряжение проседает утром и вечером, а днём когда все уезжают на работу — напряжение нормализуется. Или например, если вы на длительный период уезжаете и отключаете все электроприборы в доме. В этих случаях вы можете на свой страх и риск отключить стабилизацию с помощью байпаса, что позволит сберечь ресурс стабилизатора и сэкономить на электричестве.

Резюмируя можно сказать: — байпас позволяет при необходимости подавать питание на нагрузку в обход стабилизатора; — по принципу работы байпас бывает электронным (автоматическим) и механическим (ручным); — на практике ручной байпас во многих случаях полезнее автоматического; — если стабилизатор подключается на весь дом, желательно чтобы он был оснащен байпасом.

Во многих населённых пунктах качество электроэнергии оставляет желать лучшего. Напряжение в сети изменчиво или вовсе скачет, это затрудняет или делает невозможным работу многих электрических приборов. В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения. В этом потребителям помогает полезная функция Bypass.

Типы защитных устройств

В зависимости от назначения и типа исполнения, принцип работы стабилизатора может существенно отличаться. Рассмотрим виды применяемых устройств.

Электромеханические

Принцип работы этого стабилизатора относительно прост: графитовые щетки при изменении входного напряжения перемещаются по обмотке трансформатора. Таким нехитрым способом изменяется и выходное значение.

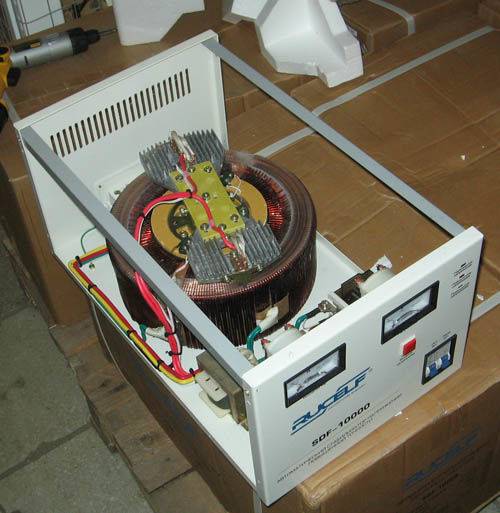

На фотографии видно круглый регулирующий трансформатор с контактными площадками и вращающейся щеткой

В ранних моделях для перемещения щетки применялся ручной метод (при помощи переключателя). Это обязывало пользователей постоянно следить за показаниями вольтметра.

В современных моделях этот процесс автоматизирован при помощи небольшого электродвигателя, который при изменении входного значения и перемещает щетку по катушке трансформатора.

Из достоинств, которыми обладает этот байпас, стоит отметить надежность и простоту конструкции, высокий КПД. К недостаткам относят низкую скорость реагирования на изменение входных параметров. Кроме этого, механические детали быстро изнашиваются, поэтому такой стабилизатор требует периодического техобслуживания.

Электронные

Такой байпас полностью автоматизирован, а принцип работы устройства основан на переключении между обмотками при помощи тиристоров или симисторов. В электронном стабилизаторе за входным напряжением следит микропроцессор, а при изменении параметров дает команду на закрытие одной и открытие другой ступени. Таким образом, производится регулировка количества задействованных витков трансформатора, что влияет на выходные показатели напряжения.

Среди достоинств электронных стабилизаторов выделяют быстродействие, низкий уровень шума, компактные размеры устройства. Из недостатков стоит отметить ступенчатость регулирования и невысокую нагрузочную способность, которой обладает электронный байпас.

Феррорезонансные

Принцип работы феррорезонансных устройств основан на магнитном воздействии на ферромагнитные сердечники стабилизирующего трансформатора. Первый байпас, принцип работы которого основан на феррорезонансной стабилизации напряжения, был выпущен еще в середине 1960 годов. С тех времен данные устройства постоянно улучшались и совершенствовались. Современные феррорезонансные стабилизаторы обладают самым высоким быстродействием (всего 15–20 миллисекунд), высокой точностью регулирования – около 1%, и длительным сроком эксплуатации.

Кроме этого, в мощные устройства устанавливают специальные фильтры, для минимизации электромагнитных помех. Однако такие байпасы не нашли широкого применения в бытовых целях из-за высокой стоимости, больших размеров корпуса и непрерывного гула, который издает работающее устройство.

Что означает «байпас» в стабилизаторе напряжения?

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

Завышенное напряжение;
Пониженное;
Скачки, независимые от нагрузки;
Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт.

В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Щит UPS имеет два режима работы:

Нормальный режим — питание подается на ИБП, а с него распределяется по нагрузкам. При этом режиме байпас выключен.
Режим внешнего байпаса — питание подается напрямую потребителям, ИБП исключен из сети.

В целях визуализации текущего режима работы щита ИБП может применяться световая индикация на передней панели щита.

При переключении режимов работы простейших ЩИБП следует соблюдать определенный Производителем алгоритм действий, поскольку при его нарушении возможна подача встречного напряжения на выход ИБП, что чревато его выходом из строя и дорогостоящим последующим ремонтом.

Для исключения даже возможности подобных ситуаций применяются схемы, позволяющие полностью автоматизировать алгоритм переключения, что гарантирует соблюдение правильной этапности переключения режимов работы щита ИБП.

Управление автоматизированными ЩИБП осуществляется с помощью кнопочных постов на лицевой панели щита.

В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения.

В этом потребителям помогает полезная функция Bypass.

Преимущества и недостатки

К числу главных преимуществ использования такой техники следует отнести:

достаточно большой диапазон показателей входа (некоторые модели работают и с пониженными значениями от 90 вольт);
компактные габариты устройств, возможность подобрать прибор для монтажа на стену;
высокую скорость коррекции показателей;
бесшумность работы;
невысокий порог восприимчивости к изменениям данных на входе.

Устройство обладает недостатками:

Корректно работать оно способно при температуре окружающей среды, вписывающейся в рамки от -20 до +40 градусов по Цельсию. Если требуется стабилизация сети в условиях зимних морозов, потребуется позаботиться о создании нужного температурного режима.
Коррекция показателей электротока осуществляется ступенчатым образом. Из-за этого возможны непродолжительные скачки в сети.
Бракованное реле может срабатывать некорректным образом.

Важно! Выбор недостаточно мощной модели может инициировать перебои в сети или аварийную ситуацию. Общий (суммарный) мощностной показатель всех предметов электротехники в доме должен составлять не более, чем 0,5 от мощности стабилизирующего устройства

Разновидности

Байпас может быть механическим или электронным, внутренним или внешним, а также одно- или многофазным.

По способу коммутации различают механический или электронный байпас.

Механический (ручной) байпас

Приводится в действие непосредственно самим потребителем с помощью ручек, кнопок, тумблеров и других подобных приспособлений.

Механический характерен для внешнего однофазного байпаса, который используется в бытовых и универсальных стабилизаторах напряжения, где потребитель страхуется от аварийных ситуаций и предусматривает качественный уход за устройством.

Внешний однофазный байпас применяется в приборах мощностью от 3 кВА, там устройство подключается к сети с помощью клеммного соединения и, в случае аварийной ситуации, нет возможности просто взять и вытащить вилку из розетки.

На менее мощных стабилизаторах иногда просто делают дополнительные розетки в обход стабилизатора. Именно такой байпас реализован в модели IEK Simple мощностью 0.35 кВА:

Ручной (или механический) bypass включается только после предварительного отключения стабилизатора. На корпусе стабилизатора выключатели питания и байпаса обычно расположены рядом друг с другом, как бы намекая, что они взаимосвязаны.

Ручное отключение байпаса производится в обратной последовательности: сначала выключается собственно байпас и только после этого включается питания стабилизатора. Т.е. нагрузка при этом тоже на какое-то время оказывается обесточенной.

Электронный байпас

Работает на реле или полупроводниковых ключах, которые могут переключаться автоматически по заданному алгоритму (например, в случае нештатной работы стабилизатора) или управляться дистанционно с помощью органов управления на панели стабилизатора (нажали на кнопочку и байпас включился).

Принципы работы

Байпас в электрике классифицируется по нескольким признакам. В первую очередь это происходит по принципу его работы:

Механический ручной байпас – активируется только после того, как стабилизатор будет отключен от энергопитания. В большинстве случаев выключатели обоих приборов устанавливаются рядом, всем своим видом показывая взаимосвязь. Последующее отключение происходит по аналогичному принципу, но в обратной последовательности. Первым отключается транзит, затем включается стабилизатор.

Важно! Активация режима «ручной байпас» происходит непосредственно после отключения энергопитания от стабилизатора. Выполняется это одним движением

Будьте внимательны с работающими в это время электроприборами. На долю секунды ваш дом окажется без электричества.

В отличие от ручного байпаса, электронный способен переключаться в другой режим самостоятельно, придерживаясь заданного алгоритма. Управление осуществляется благодаря реле и полупроводниковым ключам. В качестве примера можно привести ситуацию, когда стабилизатор работает в нештатном режиме. Если автоматический байпас срабатывает в результате критического параметра работы стабилизатора, прибор начнёт передавать напряжение для энергопотребителей непосредственно от питающей сети. После того, как параметры вернутся к нормальным, отключение происходит автоматически.

Преимущество электронного байпаса над ручным заключается в следующих качествах:

Не требуется постоянный контроль за работой электрооборудования.
Он способен мгновенно переключаться при изменениях показателей питающего напряжения (как в большую, так и в меньшую сторону).
Быстро активируется в случае нештатной ситуации или возникновении аварийных режимов.

Байпас для питания электродвигателей

В отличие от стабилизаторов, частотные преобразователи модифицируют, как это следует из названия, частоту электрического тока. Регулировка этого параметра, плавно изменяет частоту вращения электродвигателя. Работа двигателя в обход частотного преобразователя, возможна в части технологических процессов, для их завершения.

Устройства плавного пуска предотвращают преждевременный износ электродвигателей, работающих в режиме пуск/стоп, снижают отрицательное влияние высоких пусковых токов. После запуска двигателя, необходимость в работе УПП отпадает, электромотор переводится на прямое электропитание от сети. Эту задачу выполняет байпас, являющийся частью устройства плавного пуска.

Статья по теме: Пэчворк подушки: лоскутная техника, схемы для шитья, фото, стиль пэчворк своими руками, идеи наволочки, декоративные диванные подушки, видео

Что такое байпас ИБП и для чего он нужен?

Байпас (англ. bypass – обход) является одним из режимов работы источника бесперебойного питания, при котором электроснабжение подключенных к ИБП приборов выполняется в обход основной схемы его работы, то есть напрямую от электросети. Данный режим обеспечивается специальным механизмом, который может быть внутренним блоком ИБП или внешним прибором, подключающимся к источнику питания, и служащим для создания обходной цепи.

Байпас выполняет важную функцию: обеспечивает безразрывное переключение питания ответственной нагрузки с ИБП на входную сеть и поддерживает работоспособность подключенного оборудования при нештатных ситуациях в работе источника питания, например, в случае выхода устройства из строя или его перегрузки, а также для проведения настроек, сервисного обслуживания или его ремонта.

Кроме того, в некоторых моделях ИБП при удовлетворительном качестве электроэнергии данный функционал позволяет перевести нагрузку на питающую сеть с целью снижения потерь электроэнергии от работы устройства (ECO-режим или экономичный режим).

Обратите внимание!

Когда ИБП переходит в режим «байпас», подключенные электроприборы не защищены от воздействия некачественного сетевого напряжения, в том числе и от полного отключения электроэнергии.

Способы переключения в режим байпас

Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.

Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.

Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.

Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.

Электронный метод

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях

Электронное переключение может осуществляться автоматически и вручную.

В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.

Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.

Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.

Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.

Механический способ

Механический стабилизатор напряжения

Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.

Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.

Назначение и методы переключения байпас в стабилизаторах напряжения
