Розеточные стабилизаторы напряжения: назначение и принцип работы

Подбор стабилизатора напряжения

При выборе устройства в первую очередь надо принимать во внимание то, какое оборудование будет подключено. Главные параметры стабилизаторов:

• фазность;
• нагружаемая мощность;
• диапазон напряжений;
• точность стабилизации;
• время срабатывания.

Например, вы задались вопросом, какой стабилизатор напряжения выбрать для частного дома или дачи. Исходя из устройств, планируемых к подключению через стабилизатор, определимся, хотим ли мы поставить стабилизатор на весь дом или на конкретные устройства

Если он будет стоять на входе в дом, то проще всего взять во внимание величину тока, написанного на вводном пакетном предохранителе, на такой ток и нужно будет приобретать прибор. Если стабилизатор будет на меньший ток, то большая вероятность его поломки, а покупка с избытком мощности будет экономически нецелесообразна

Если стабилизатор будет устанавливаться на часть устройств, необходимо просуммировать мощность подключаемой нагрузки. Разделим эту мощность на минимальное сетевое напряжение и получим рабочую минимальную мощность.

Второе, на что необходимо обратить внимание, — это диапазон напряжений в электрической сети дома. Обычно пределы работы стабилизаторов лежат в области 150−265 вольт

Для определения диапазона, который необходим для дачи или дома, необходимо на протяжении пары суток проводить измерения напряжения в различное время. Другой вариант — воспользоваться специальными измерителями, ваттметром. Способность работать при критической нагрузке небольшое время носит название перегрузочная способность. Этот показатель характеризует надёжность стабилизатора.

Если решено купить стабилизатор напряжения 220 вольт для дома или дачи, есть смысл обратить внимание на автотрансформаторные устройства с коммутацией на электронных ключах. При переключении обмоток они действуют бесшумно, скорость реакции на колебания входного сигнала — порядка 20 миллисекунд

По сочетанию «цена — качество» очень хороший вариант. В частном доме сеть по способу организации может быть однофазной или трехфазной. Это тоже следует учитывать при подборе изделия.

Шаг №3. Как оптимально выбрать устройство стабилизатора по мощности потребляемой нагрузки: 2 способа

В физике существует простое правило: у любого источника энергии всегда должен быть запас мощности, перекрывающий потери и подключенную нагрузку. Иначе он не сможет нормально работать.

По этому принципу стабилизатор необходимо выбирать с запасом мощности.

Рассматриваю первый способ

Сейчас на всех приборах показывают потребление электроэнергии в ваттах. Эти значения достаточно просуммировать. Если же на каких-то устройствах указана только нагрузка в амперах, то ее переводят по формулам в полную мощность.

Также ток на группу подключенных приборов можно замерить амперметром или токовыми клещами и пересчитать. Но намного удобнее воспользоваться бытовыми ваттметрами. Обычно им придают форму розетки с дисплеем и вилкой.

Упростить все эти действия позволяет расчет мощности онлайн калькулятором.

Вторая методика

Ею можно воспользоваться в случае, когда электроснабжением дома или квартиры занимался профессиональный электрик, планируя проект строго по ПУЭ. Вы должны быть уверены, что:

• проводка соответствует действующим нормативам безопасности;
• автоматический выключатель выбран правильно и проверен по всем параметрам, включая замер петли фаза-ноль.

В этой ситуации автомат уже просчитан по подключенной нагрузке, а его номинал рабочего тока учитывает проходящую мощность. Вот его и берем за основу выбора стабилизатора напряжения.

Однако я все же советую просчитать оба метода. Это не так сложно, как кажется, но придаст уверенность для будущей эксплуатации, позволит исключить случайную ошибку.

Зачем нужен запас мощности для стабилизатора

При снижении уровня питания на входе происходит уменьшение потребляемой мощности любым прибором. Она вычисляется произведением приложенного напряжения на протекающий электрический ток.

Однако на выходе стабилизатора подключены потребители, получающие нормальное питание. Они работают на полную мощность, выполняя свои задачи.

В таких условиях преобразователь может не справиться со своими функциями. Поэтому ему нужен запас. Увеличивайте его величину около 30%. Практика показывает, что этого достаточно.

Аналогичная ситуация происходит при повышении напряжения сети.

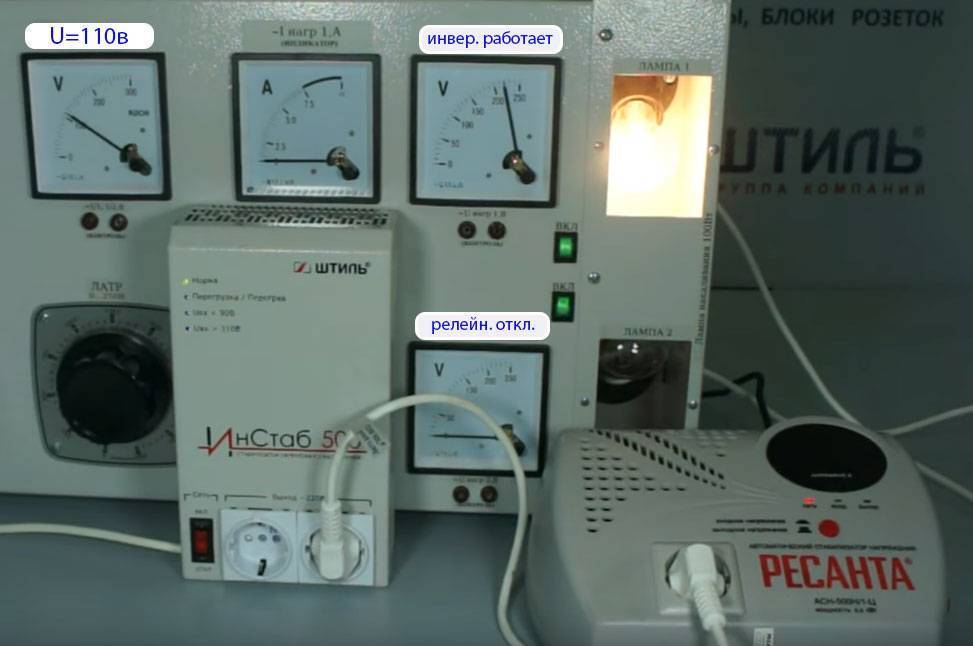

Инверторный стабилизатор «Штиль»

Здесь важно отметить, что данные приспособления были специально разработаны для отечественных сетей. Диапазон входного напряжения данного оборудования по техническому паспорту 90-310 Вольт

Срок службы указывается — 20 лет.

Такая модель, как R500i, к примеру, имеет только естественное охлаждение, что делает работу агрегата полностью бесшумным. Другие модели имеют встроенные вентиляторы, которые издают шум, равный 30 Дб. Человеческий слух распознает такие шумы на расстоянии менее 1 метра. Другими словами, уже в соседней комнате шума слышно не будет. Для установки данных приборов на обычных горизонтальных поверхностях предусмотрены резиновые ножки. Есть также вариант с подвеской на кронштейны. Фиксироваться он должен при помощи двух или же трех саморезов.

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента: 170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа: 0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт: 6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1 2 3 4 5

Рейтинг приборов для дачи

Какой тип стабилизатора по мощности, фазности, точности и методу работы выбрать для дачи – это вопрос ценовой доступности и назначения, однако составить рейтинг таких устройств по их надежности и другим показателям среди фирм-производителей вполне возможно. Выбирая стабилизатор, можете учесть этот показатель. На основе статистики о поломках за 6 лет, составлен рейтинг устройств по степени надежности (исходя из качества работы и используемого материала), который может повлиять на выбор прибора:

1. Вольтер.
2. РЭТА.
3. Phantom.
4. Ortea.
5. Luxeon.
6. Лидер.
7. UPower.
8. Донстаб.
9. Forte.
10. VoTo.
11. Stabvolt.
12. Руцелаф.
13. Бастион.
14. Элекс.
15. Прогресс.

Выбор стабилизатора

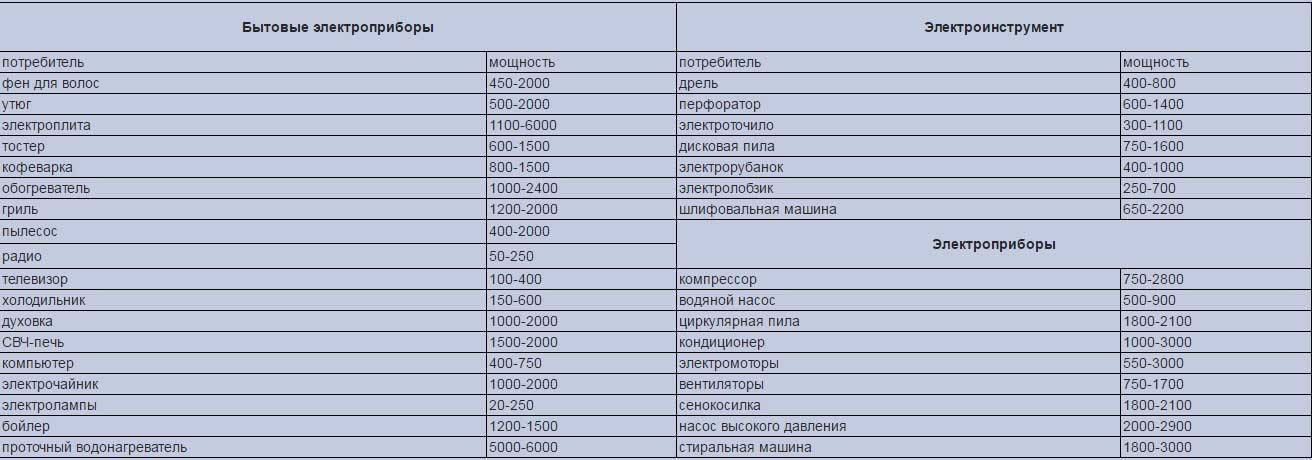

Примерная схема мощности различных электроприборов

Выбирая точечные стабилизаторы, следует учитывать ряд следующих факторов, исходя из которых выстраиваются приоритеты:

• Количество потребителей электричества, которым требуется защита от его перепадов. Если они будут стоять в каждой комнате, целесообразно поставить один мощный входной автомат.
• Сила и напряжение тока, который поступает в недвижимость. Существуют аппараты, работающие на 220 В и 380 В.
• Вид тока. Изделия могут быть рассчитанными на одну или три фазы. Это определяет конфигурацию, количество разъемов и штекеров.
• Наличие заземления. Этот показатель определяет модель изделия — будет это встроенная розетка стабилизатор или внешний инверторный прибор.

Принцип работы электронного стабилизатора

Поскольку в многоквартирные дома поступает однофазный ток и нет заземления, приобретать следует приборы, соответствующие этому параметру. При этом следует учитывать, что в большинстве случаев возможность поставить отдельный вводный автомат отсутствует. Целесообразно приобретать точечные реле напряжения в розетку, установленные там, где подключаются устройства, нуждающиеся в защите.

Так как практически все дачи оснащены заземлением, приборы следует приобретать соответствующие. Отвод электричества при пробое на корпус сохранит жизнь человеку и продлит работоспособность подключенной техники. При этом можно брать маломощные стабилизаторы, рассчитанные на нагрузку до 500 Вт для подключения видеотехники, холодильных установок и кухонных приборов. Изделия с более высокими показателями приемной нагрузки следует приобретать для кондиционеров, бойлеров, стиральных и посудомоечных машин.

Нормы качества сетевого напряжения

Все бытовые приборы в наших домах выпускаются с характеристиками, соответствующими стандартам в области электропитания.

• Российский ГОСТ 13109-97 регламентирует бытовое электропитание по таким параметрам:
• уровень входного напряжения – 220В ± 5% с предельным отклонением ± 10%
• частота – 50 ± 0,2 Гц с предельным отклонением ± 0,4 Гц
• коэффициент несинусоидальности – до 8% с предельным отклонением до 12%.

Конечно, в зависимости от страны, стандарты могут отличаться. Например, в США в розетках не 220 вольт, а 110.
Но производимая в каждой конкретной стране техника должна соответствовать принятым в ней стандартам.
И она соответствует. Но есть другая проблема. Далеко не всегда параметры сети находятся в полном соответствии с заданным стандартом.
Вот возьмём нашу прекрасную страну. Какие объективные причины препятствуют соблюдению ГОСТа в области электропитания?
Прежде всего, это техническое несовершенство отечественных электросетей, старые трансформаторные подстанции, рост нагрузки на электросети со стороны населения отдельных коттеджных поселков, дачных районов.
Да, в отдельно взятой Москве вполне благополучная обстановка с соблюдением ГОСТа 13109-97.
Но давайте отъедем дальше. Даже совсем недалеко, за МКАД, в какой-нибудь поселок Раменского района (наша комапания “Стабы.ру” часто там устанавливает стабилизаторы).
Что мы там увидим? Что у многих жителей стоят стабилизаторы напряжения. Причем не на отопительные котлы, для которых стабилизатор является обязательным атрибутом даже в крупных городах.
Установлены стабилизаторы на весь дом. Совсем не от хорошей жизни. Просто интенсивная застройка Подмосковья увеличивает нагрузку на местные электросети.
Где-то успевают менять трансформаторы, а где-то они стоят еще с прошлого века.
В этом случае напряжение просаживается и ни о каком соблюдении стандарта уже речь не идёт.
И низкое и высокое напряжение негативно влияет на работу электроприборов
(стиральные машины, компьютеры, холодильники, микроволновые печи, насосы, электрокотлы, системы охраны и т.п.).
Избавиться от возможных финансовых потерь из-за поломки электрооборудования, можно с помощью включения стабилизаторов напряжения.
Они подключаются последовательно между токоприемником, бытовым прибором и электросетью.
Требования к регулируемым стабилизаторам определяются тем же ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”.

Недостатки приспособления

Несмотря на ряд преимуществ и положительных качеств устройства, даже однофазные инверторные стабилизаторы имеют свои недостатки. Основная проблема — это стоимость. Любой прибор такого типа будет стоить намного больше, чем устройства с аналогичными параметрами, но другого типа. Второй недостаток, о котором множество производителей обычно просто умалчивает, это уменьшение такого параметра, как диапазон входных вольт. Чем мощнее приборы, которые подключены к сети с таким стабилизатором, тем меньше будет данный диапазон.

Чтобы было проще понять, можно описать это в цифрах. Если все приборы, подключенные к сети, составят менее 50 % нагрузки, то диапазон будет 115-300 В, как было описано ранее. Если нагрузка увеличится до 50-70 % от максимальной, то диапазон станет равен 140-300 В. Если же превысить нагрузку в 70 % от максимальной, то стабилизатор инверторного типа будет способен выравнивать напряжение лишь в пределах от 160 до 300 В.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

1. Тороидальный трансформатор
2. Плата управления
3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

• малошумность при работе
• высокоскоростная коммутация до 20мс
• плавная регулировка
• большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

Феррорезонансные стабилизаторы

Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемой и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества

Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы. Некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

• надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
• высокая точность выходного напряжения за счёт плавного, безразрывного регулирования сетевого сигнала;
• устойчивость к неблагоприятным условиям окружающей среды;
• быстродействие.

Недостатки

Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

• шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
• повышенное тепловыделение;
• большой вес и крупные габариты;
• малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
• невысокий КПД вследствие значительных потерь энергии на нагрев;
• неспособность работать при перегрузках и на холостом ходу;
• искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии – это их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение

Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы являются не самым удачным вариантом для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных домах при плюсовых температурах.

Выбор стабилизатора по мощности

Все потребители энергии, подключаемые к стабилизатору, представляют собой нагрузку, которая может быть активной или реактивной. В активной нагрузке вся энергия переходит в тепло.

Примеры активной нагрузки:

• Лампы накаливания;
• Кипятильники;
• Электроплиты;
• Паяльник.

Если вся нагрузка на даче только активная, то необходимая мощность стабилизатора будет равна мощности всех потребителей плюс 20% резерв.

В реактивной нагрузке в электрической цепи присутствует индуктивность или ёмкость.

Реактивная нагрузка это:

• Пылесос;
• Стиральная машина;
• Холодильник;
• Насос;
• Электроинструмент с двигателем.

В паспортах на такие устройства, кроме тепловой мощности, указывается ещё Cos ϕ, который используется в формуле вычисления реальной мощности. Для этого нужно указанную мощность разделить на косинус фи, который обычно составляет 0,75.

Если косинус фи не указан, то величину тепловой мощности следует разделить на 0,7.

Для вычисления максимальной потребляемой мощности устройства с электродвигателем необходимо умножить его мощность на 3, поскольку мощность двигателя в момент включения превышает номинальную мощность примерно в три раза.

Чтобы точно знать, какой стабилизатор напряжения 220В для дачи выбрать, необходимо суммировать активную и реактивную мощность всех потребителей. Реактивную мощность каждого потребителя с электродвигателями умножаем на 3, и после этого делим на Cos ϕ.

Например, рассчитаем пылесос мощностью 1200Вт.

Его полная мощность будет:

(1200*3)/0,9=4000Вт

Получаем, что пылесос мощностью 1200Вт при запуске будет потреблять 3600Вт, теперь делим 3600 на Cos ϕ и выводим максимальную мощность потребления пылесоса 4000Вт. Аналогично считаем другие приборы с электродвигателями.

После расчета максимальной нагрузки устройств с электродвигателем суммируем ее с активной нагрузкой, и получаем необходимую мощность стабилизатора. При этом необходимо учесть тот момент, что не все устройства с электронными двигателями будут запускаться одновременно, поэтому суммируем реактивную нагрузку только тех приборов, вероятность одновременного запуска которых наиболее вероятна. И не забываем про 20%-ный резерв.

Смотрим небольшое завершающее видео на тему выбора стабилизатора напряжения:

Принцип работы и область применения

Релейные устройства функционируют на основе следующего принципа:

1. Входной ток подаётся на электронную схему, которая выполняет сравнение его параметров с требуемыми на выходе;
2. Вычислив разницу характеристик входного и выходного напряжения, управляющий блок подбирает необходимое для стабилизации число обмоток и количество их витков, которые нужно задействовать;
3. С помощью реле осуществляется последовательное переподключение витков каждой из трансформаторных обмоток;
4. В результате последовательного увеличения и уменьшения вольтажа на обмотках трансформатора на выход стабилизатора подаётся ток, параметры которого находятся в допустимых для нормальной работы подчинённой сети пределах.

Стабилизаторы релейного типа осуществляют переключение между обмотками достаточно быстро. Но чем интенсивнее будут скачки входного напряжения, тем заметнее будут отличаться от номинальных значений параметры выходного тока.

Релейные устройства стабилизации часто используется для защиты:

• Бытовых электроприборов;
• Систем освещения (кроме светодиодных);
• Инженерных сетей с автоматизированными системами контроля и управления;
• Лабораторного, медицинского, испытательного, электросварочного оборудования;
• Ретрансляционных и локационных станций;
• Систем навигации;
• Систем зарядки аккумуляторных батарей;
• Компьютерных и телекоммуникационных сетей.

Наиболее целесообразно использовать релейные стабилизаторы напряжения для дома или офиса, где к электросети подключены потребители с низкой чувствительностью к отклонениям выходных токовых характеристик. Во многих случаях вместе со стабилизаторами этого типа стоит дополнительно использовать блоки бесперебойного питания.

Для чего нужен стабилизатор напряжения

Все электроприборы создаются под определенный уровень напряжения электросети – 220В, с нормальным отклонением на 5% в сторону уменьшения или увеличения. Допустимо и колебание в пределах 10% (198-242 В), но оно уже является критическим, если несоответствие станет большим, приборы либо отключатся (если напряжение спадает), либо могут перегореть (если произошел скачок).

Стабилизаторы – это устройства, нивелирующие отклонения напряжения. Они принимают ток в том виде, в котором он проходит по электросети, накапливают, добавляют недостающий согласно стандартам или отбирают лишний вольтаж и подают на приборы. Пропуская через себя электричество на приборы, он продолжает подачу электроэнергии еще какое-то время, когда ее нет в сети, выравнивая всплески и перепады напряжения, ликвидируя помехи и нормализуя частоту домашней электросети.

↑ Принципиальная схема

Состоит из автотрансформатора переключаемого как по входу, так и по выходу при помощи реле. В схеме применено прямое измерение переменного напряжения микроконтроллером. Выходное напряжение через делитель R13, R14, R15, R16 поступает на вход микроконтроллера через конденсаторC10 . Питание реле и микросхемы осуществляется через диодD3 и микросхемуU1 . КнопкаSB1 совместно с резисторомR1 служат для калибровки стабилизатора. ТранзисторыQ1-Q4 — усилители для реле. Реле Р1 и Р2 — основные, а реле Р1а и Р2а совместно с диодами D1 и D5 и замыкают цепь во время переключения основных реле. Для уменьшения времени отключения реле в усилителях реле, применены транзисторыBF422 и обмотки реле шунтированы диодами1N4007 и диодами Зенера на 150 Вольт, включенными встречно. Для уменьшения импульсных помех, попадающих из сети, на входе и выходе стабилизатора стоят конденсаторы C1 и C11. Трехцветный светодиод индицирует уровни напряжения на входе стабилизатора: красный — низкое, зеленый — норма, синий — высокое.

Критерии выбора релейного стабилизатора

Если вы решились на покупку релейного стабилизатора, то, чтобы правильно подобрать модель, необходимо руководствоваться следующими критериями:

• выходной мощностью устройства;
• скоростью и точностью коррекции выходного напряжения;
• диапазоном рабочего напряжения;
• перегрузочной способностью;
• шумностью работы;
• допустимой температурой эксплуатации;
• способом установки.

Разберем подробнее некоторые из этих критериев.

Критерий	Описание
Выходная мощность	Мощность устройства рекомендуется выбирать с учетом резерва в 20-30% от суммарной потребляемой мощности нагрузки. При наличии нагрузки с высокими пусковыми токами (например, электроприборов с электродвигателями) резерв по мощности целесообразно увеличить.
Диапазон рабочего напряжения	Современные релейные стабилизаторы достаточно хорошо работают в сетях с большой просадкой напряжения. Однако при частых значительных колебаниях от устройств этого типа лучше отказаться. Частота срабатываний силовых реле снижает их рабочий ресурс и, конечно, не увеличивает срок службы самих стабилизаторов.
Рабочая температура	Устройства этого типа, как правило, обладают широким диапазоном температуры эксплуатации, однако, при установке стабилизатора в неотапливаемом помещении следует убедиться, что показатели допустимых температур выбранной модели соответствуют фактическим условиям эксплуатации.
Точность стабилизации	Учитывая ступенчатость коррекции напряжения, рекомендуется выбирать устройства с большим количеством силовых реле. Большее число ступеней регулирования обеспечивает лучшую точность его работы.

Советы от профессионалов

Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к

они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

Топ-9 стабилизаторов напряжения мощностью 0,5-15кВт

Для ответа, на вопрос, какие есть для дома качественные устройства стабилизации, можно изучить рейтинги, которые составляются по отзывам пользователей.

Рейтинг для дома до 2кВт

Подключаемое к розетке устройство – лучший выбор для защиты отдельных электроприборов. Для газового отопления, компьютера или телевизора достаточно мощности 480Вт, для холодильника, имеющего большой пусковой ток – 1500Вт:

1. ЭНЕРГИЯ АРС 1500. 1,5-киловаттное релейное устройство настенного размещения с погрешностью 4% и КПД 98%. Есть встроенная защита от перегрузки, КЗ, помех и превышения напряжения сети. Одно из самых популярных устройств для газовых котлов, телевизоров и холодильников.
2. POWERCOM TCA-2000. 2-х киловатная модель релейного типа с погрешностью 5% и КПД 95%. Есть встроенная защита от КЗ и перенапряжения. Сзади устройства находятся 4 розетки для подключения электроприборов. Напольная или настольная установка.
3. БАСТИОН Teplocom ST-222/500. Релейная модель мощностью 500Вт, рекомендуемая для защиты газовых котлов.

Рейтинг для дома 8 кВт и 10 кВт

В квартирах многоэтажных домов и дачах разрешённая мощность до 7кВт. Она ограничена вводным автоматом, ток которого не превышает30А. Поэтому оптимальный выбор – однофазный СН мощностью 5-8 кВт:

1. Энергия Classic 9000. 9-киловаттный релейный прибор для настенной установки весом 20 кг. Шаг регулировки 5% и КПД 98%. Есть встроенная защита от помех, КЗ или перегрузки.
2. RUCELF SRWII-9000-L. Релейный стабилизатор мощностью 9кВт, предназначенный для установки в квартирах и дачах. Точность регулировки — 3,5%, КПД 98%, встроенная защита от помех, перегрузки, КЗ или перенапряжения.
3. SVEN AVR PRO LCD 10000. Модель мощностью 10кВт. Точность стабилизации у этого устройства ниже, чем у остальных приборов, но вполне достаточная для нормальной работы электроприборов — 8%. Достоинство этого прибора — низкая цена.

Рейтинг для дома 15 кВт

Для защиты частного дома либо коттеджа подходит устройство мощностью 10-15кВт:

1. RUCELF СтАР-12000. Пиковая мощность устройства до 10кВт, КПД 98%, погрешность регулировки 6%.
2. РЕСАНТА LUX АСН-10000Н/1-Ц. Недорогой аппарат мощностью 10кВт и погрешностью 8%.
3. Энергия ACH 20000. Мощность устройства — 15кВт, погрешность стабилизации — 6%, КПД 98%. Тихое устройство напольного исполнения.

Топ-3 стабилизаторов для трёхфазной сети 380В

Лучшие трёхфазные стабилизаторы:

1. Энергия Hybrid СНВТ-15000/3. 15кВт, КПД 98%, точность 3%. Релейно-электромеханическое устройство гибридного типа. Относится к среднему ценовому диапазону.
2. Lider PS15Best. 15кВт, КПД 95%, погрешность 5%. Оптимальное соотношение цена/качество. Имеются встроенные защиты от перегрузки, КЗ, перенапряжения и перегрева.
3. РЕСАНТА ACH-20000/3-ЭМ. Электромеханическая модель. 20 кВт, точность 2%, встроенные защиты на все случаи жизни. Бюджетная цена.

Кому понадобится стабилизатор напряжения?

1. Жителям загородных домов, дачникам, а также проживающим в сельской местности. Колебания в электросетях, расположенных вдалеке от города, — не редкость.
2. Жителям городских квартир, если есть проблемы со стабильностью напряжения. Серьезные перепады могут выдать помехи в динамиках и на экранах, мигание лампочек, изменение звука работы холодильника и стиральной машины. Менее значительные перепады можно обнаружить с помощью мультиметра. Измерьте напряжение в розетке в пик потребления электроэнергии (вечером, например) и при минимальном потребление (рабочий день). Допустимое отклонение – 10%, т.е. для сети 220 В напряжение может быть 198-242 В. Если колебания более значительные, то пора задуматься о покупке стабилизатора напряжения.

Стабилизатор напряжения – это переходник между источником электроэнергии и всеми электроприборами. Он способен повышать/понижать напряжение, или же отключать электропитание в случае слишком низкого (менее 160 Вт) или высокого (более 255 Вт) напряжения

При выборе стабилизатора напряжения важно учитывать массу факторов

Описание преимуществ устройства

После того как были рассмотрены такие этапы, как принцип работы и устройство самого прибора, стоит больше внимания уделить его положительным и отрицательным сторонам. Что касается плюсов, то они следующие:

Стабилизатор инверторного типа может работать с широким спектром напряжения на входе, от 115 до 300 Вольт.
Постоянное поддержание стабильного напряжения

Здесь важно добавить, что данный пункт актуален и для повышенного напряжения на входе. Если входной показатель слишком велик, то лишняя часть будет накапливаться в конденсаторе, а на выход будет подаваться ровно столько, сколько необходимо, чтобы обеспечить поддержание 220 В.
Во время работы прибор не издает шума.
Размеры и вес данного оборудования значительно меньше, чем у других, так как в нем отсутствует автоматический трансформатор, который заменен на небольшие конденсаторы, транзисторы и микроконтроллер.
Прибор проводит фильтрацию всех помех и высокочастотных выбросов, которые могут поступать из общей сети.
Коэффициент полезного действия находится в пределах 90 % и выше.
Скорость регулирования тока достаточно высокая.

Что такое стабилизатор напряжения

Стабилизатор применяется для автоматического поддержания напряжения на заданном уровне при колебаниях в работе питающей электрической сети. Устройство включается в сеть, в то время как нуждающееся в защите оборудование присоединяется к стабилизатору. Тот в свою очередь предотвращает сбой работы при резких перепадах и скачках.

Стабилизатор напряжения способен отфильтровать помехи на входе и предоставить качественное питание приборов в пределах заявленных производителем показателей. При этом гарантируется надежность использования электрооборудования, защита от аварийных ситуаций и продление эксплуатационного периода.
