Как собрать циркулярную пилу своими руками?

Как сделать циркулярную пилу своими руками?

Особенности устройства рабочего стола

При создании рабочего стола для циркулярной пилы своими руками следует учитывать ряд важных особенностей, которые обеспечат его функциональность, безопасность и эффективность. Ниже представлены ключевые аспекты, которые следует учесть при конструировании стола.

Размеры и материалы

1. Оптимальные размеры. Обязательно учитывайте размеры вашей циркулярной пилы и планируемые размеры обрабатываемых материалов при определении размеров стола.
2. Прочные материалы. Используйте качественные деревянные или металлические материалы, которые обеспечат долгий срок службы и стабильность стола.

Рабочая поверхность и пазы для пилы

Плоская и ровная поверхность

Придайте особое внимание выравниванию поверхности стола для точных и качественных распилов.
Точные пазы. Создайте точные и надежные пазы для установки циркулярной пилы, обеспечивая ее стабильную фиксацию и возможность регулировки глубины распила.

Стабильность и мобильность

1. Надежные опоры. Обеспечьте стабильное крепление стола с помощью прочных подставок или опор, которые минимизируют вибрации при работе с пилой.
2. Мобильность. Предусмотрите колеса или другие механизмы передвижения, чтобы легко перемещать стол по мастерской или рабочей зоне.

Система сбора пыли и защитные устройства

• Эффективный сбор пыли. Разработайте систему сбора пыли, которая помогает поддерживать чистоту рабочей зоны и обеспечивает безопасность при работе.
• Защитные устройства. Позаботьтесь о защитных экранах и заграждениях для предотвращения возможных травмирований во время работы с пилой.

Учтя все эти особенности при создании рабочего стола для циркулярной пилы, вы получите надежный и функциональный инструмент, который значительно облегчит ваши деревообрабатывающие проекты и обеспечит безопасность при работе с пилой.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

• лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
• брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
• доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

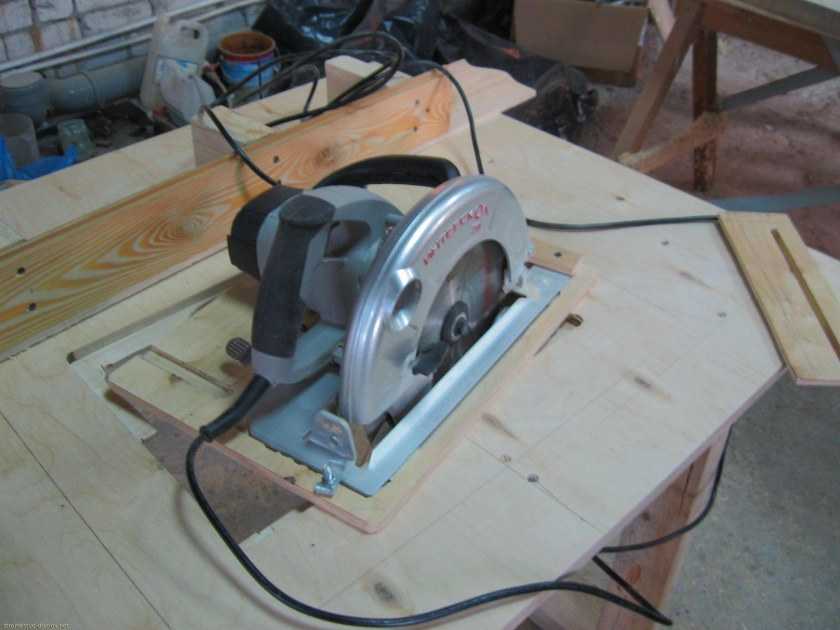

Простая циркулярка из болгарки или дисковой пилы

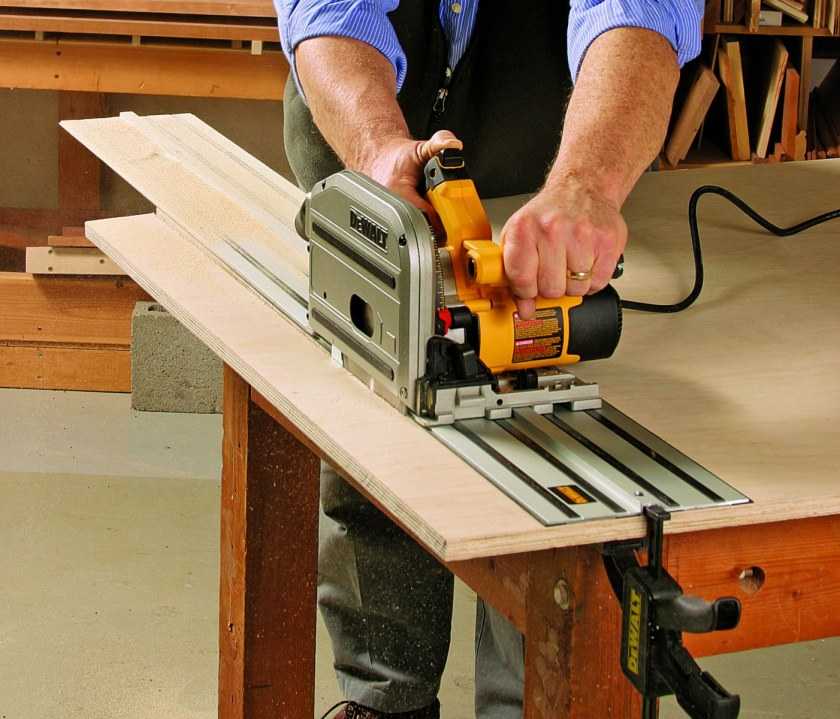

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Стационарный станок

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

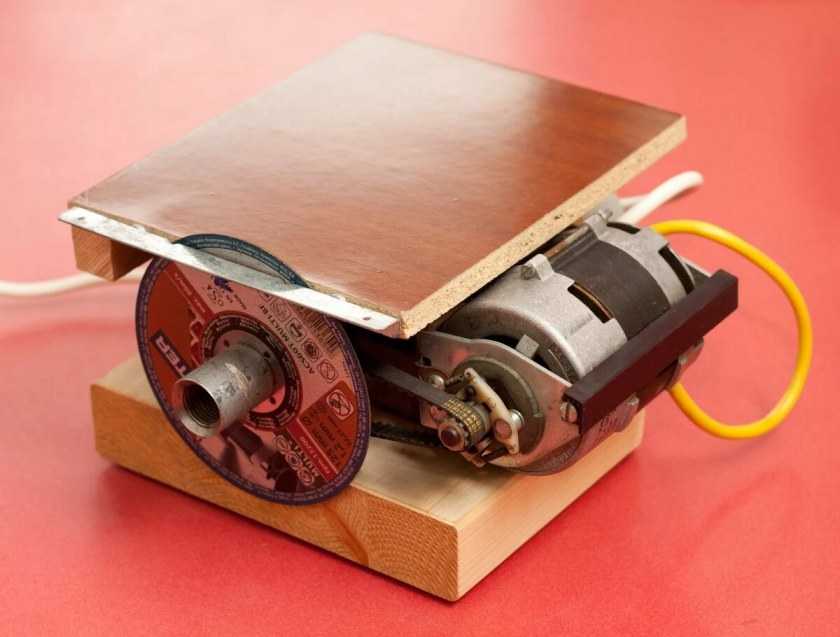

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Необходимые материалы

Технологически, сделать станок довольно просто, поэтому и затраты на него будут минимальными. Вот список, минимального количества материала, который потребуется для сборки станка своими руками:

• листовой метал толщиной 2 и 5 мм;
• трубы квадратного сечения;
• два электродвигателя примерной мощности в 500 и 200 кВт;
• маховики и ремни (можно использовать от автомобиля);
• провода;
• включатель «автомат».

Листовой металл в 2 мм, применяется для обшивки рамы из труб квадратного сечения. Как правило, рама представляет собой сваренный куб, внутри которого из такой же трубы выполнен держатель для двигателя в виде двух поперечных прямых. Размер рамы просчитывается индивидуально, стоит помнить о том, что от размеров зависит площадь рабочей поверхности.

Листовой металл в 5 мм, применяют для изготовления самой рабочей поверхности. Предварительно проделав прямоугольное отверстие для выхода режущего диска. Также делается пропил поперек рабочей поверхности, для настраиваемого направляющего.

Чертеж простого стола для циркулярной пилы

Перед тем, как приступить к созданию чертежа простого стола для циркулярной пилы, убедитесь, что у вас есть все необходимые материалы и инструменты. Этот простой стол поможет вам повысить уровень безопасности и точности при работе с пилой, а также обеспечит удобство в вашем творческом процессе.

Материалы и инструменты:

• Деревянная доска или фанера для столешницы
• Бруски или деревянные балки для ножек и опор
• Винты, гвозди или шурупы для крепления деталей
• Измерительный инструмент (линейка, угольник)
• Пила для распила дерева
• Дрель или отвертка для монтажа
• Шлифовальная машина или шлифовальная бумага

Инструкция:

1. Задайте размеры стола. Определите размеры столешницы, учитывая размеры вашей циркулярной пилы и желаемую рабочую площадь. Рекомендуется выбрать деревянную доску или фанеру толщиной не менее 2,5 см для достаточной прочности.
2. Подготовьте ножки и опоры. Измерьте и распилите деревянные бруски или балки на нужную длину, чтобы создать ножки и опоры для стола. По углам ножек прикрепите металлические уголки для дополнительной стабильности.
3. Сборка основания. С помощью винтов, гвоздей или шурупов соедините ножки с опорами, образуя основание стола. Проверьте, чтобы все углы были прямыми и стабильность была достигнута.
4. Прикрепление столешницы. Расположите столешницу на основании и прикрепите ее к ножкам с помощью винтов или гвоздей. Убедитесь, что столешница тщательно прилегает и закреплена надежно.
5. Шлифовка и отделка. Отшлифуйте поверхность стола, чтобы убрать острые углы и неровности. При необходимости нанесите отделочное покрытие (лак, краску, масло) для защиты дерева от влаги и повышения эстетической привлекательности.
6. Проверка стабильности и выравнивания. Проверьте стол на стабильность и выравнивание. В случае необходимости, внесите корректировки, чтобы стол стоял ровно и надежно.

Этот функциональный и надежный стол обеспечит вам удобство и безопасность при работе с пилой, позволяя осуществлять точные и качественные распиловки материалов.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Безопасная работа на циркулярном станке

Самодельное режущее или пилящее оборудования требует особого подхода к работе. Приведенные ниже правила техники безопасности помогут избежать травм.

1. Нежелательна распиловка заготовок с сучками, вырубками, обледенелостями, а с металлическими включениями — запрещена.
2. При пилении древесины длиной более 2 м используются подставки или опорные рамы. Для приема распиленного материала потребуется помощь одного человека с противоположной стороны.
3. Подача заготовки осуществляется плавно, без нажима и резких движений. Иначе диск может сломаться, или застрять в древесине.
4. Подталкивать пальцем оставшуюся часть малогабаритного материала нельзя — для этого есть специальные толкатели.
5. Очистка рабочей поверхности выполняется щетками, но не руками.
6. Обязательно использование очков, одежды с длинными рукавами, при необходимости — респиратора.
7. Замену пильного диска разрешено проводить только при выключенном станке.
8. Регулярно удалять из рабочей зоны стружку, опилки либо другие отходы.
9. Следить за состоянием зубьев рабочего элемента. Если произошла их разводка, диск стоит поменять либо заточить зубья. Иначе щель под диск может увеличиться, и эксплуатация оборудования вновь станет опасной.

Справиться с изготовлением самодельного циркулярного станка по дереву под силу даже начинающему мастеру, если заранее предусмотреть важные моменты будущей конструкции.
При производстве агрегата следить за соблюдением размеров, надежностью креплений, устойчивости элементов. Чтобы оборудование служило долго, стоит руководствоваться требованиями эксплуатации, предъявляемыми к ручным циркулярным пилам. Приведенные выше рекомендации помогут продлить срок службы установки.

Для любого домашнего мастера, наличие собственного стационарного распиловочного станка – это экономия времени и безопасность работы.

Можно купить готовую стационарную циркулярку. Стоимость небольших станков начинается от 9000 рублей, более или менее приличные стационарные пилы продаются в ценовом диапазоне от 30 до 100 тысяч.

Несмотря на кажущуюся сложность конструкции, изготовить самодельную циркулярную пилу может любой мастер, имеющий элементарные слесарные навыки. Тем более что в процессе проектирования есть возможность добавить функции, не предусмотренные заводом изготовителем.

Самодельные циркуляры по дереву своими руками , фото

Домашние циркуляры при условии, что они правильно собраны, могут выполнять высококачественную распиловку и иметь срок службы, который не уступает заводским моделям.

Круговое на дереве своими руками

Чтобы собрать самодельную модель машины, вам понадобятся следующие материалы и инструменты:

1. Металлический лист
2. фанера
3. Поперечный луч 50×50 мм
4. Плата 50×100 мм
5. Стальной уголок
6. Хомуты
7. Отвертка, электрическая дрель
8. Измерительные приборы
9. Ножовка для пилы или лапы
10. Ручной фризер

Самодельный циркуляр должен отвечать следующим требованиям:

• Жесткость капитала и стабильность структуры, от которой зависят показатели безопасности оборудования.
• Прямая рабочая поверхность
• Заземление машины
• Свободное место для опилок
• Свободный доступ к древесным отходам для утилизации
• Наличие защитного кожуха над вращающимся диском.

При выборе пилы следует учитывать требования к качеству и безопасной эксплуатации: безопасное крепление диска, работающее с пилой, а также наличие кнопки запуска и остановка пильной машины.

Читайте так же

Круглый по дереву своими руками может быть собран из обычного болгарского или углового шлифовального станка. Основой для самодельной машины также может быть ручная циркулярная пила или электрическая дрель. Перед сборкой самодельной модели вам нужно подумать о ее дизайне, рассчитать нагрузку, на которую он будет подвергнут.

Для начала создается стабильная рамка или верстак. Главная кольцевая модель не всегда требует металлической сварной конструкции, поскольку она не выдерживает таких нагрузок, как мощное промышленное оборудование. Если во время работы скорость пильного диска не превышает 4500 об / мин, верстак может быть изготовлен из дерева.

Размеры рамы рассчитываются на основе основных параметров оборудования, в частности, размеров пилы. На этом этапе вам необходимо определить мощность пильного диска. Как правило, самодельная круговая древесина для собственного использования для домашнего использования производится с использованием пилы мощностью не более 850 Вт. Но для строительства дома требуется обрабатывать гораздо больший объем пиломатериала, соответственно, параметры мощности пилы будут разными. В этом случае эксперты не рекомендуют устанавливать пилу мощностью более 1250 Вт. это не будет оправдано дорогостоящим и рискованным с точки зрения безопасности оборудования.

В рамке необходимо предусмотреть возможность опускания и подъема диска, а также расположение панели управления оборудованием. При размещении кнопок управления необходимо учитывать их безопасное положение относительно режущего диска. это может быть внешняя сторона машины или растущая столешница.

Для производства рабочей поверхности вы можете использовать металлический лист, фанеру или ДСП.

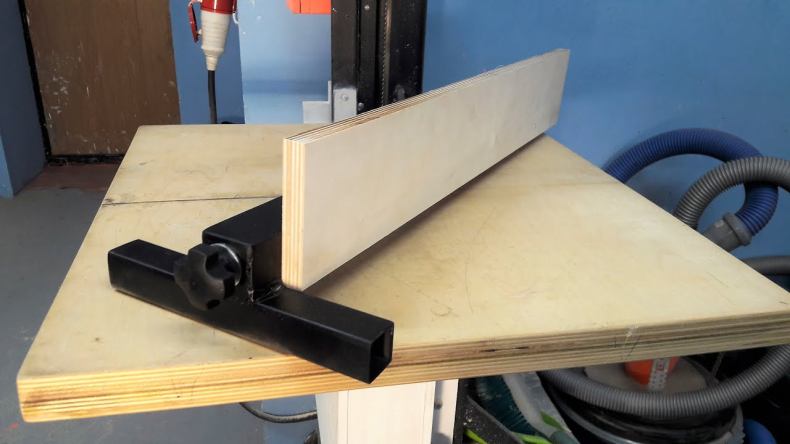

Незаменимым элементом самодельной машины являются направляющие для точной и ровной распиловки древесины. Конструкция направляющих выполнена из сварного стального угла и прикреплена к столешнице с помощью зажимов. Нежелательно жестко фиксировать направляющие, чтобы иметь возможность менять свое положение в будущем.

С нижней стороны столешницы обозначена площадь паза для пилы и фиксация крепежных элементов. Ножки столешницы выполнены из стержня, высота опоры выбирается индивидуально для удобства. Дополнительная устойчивость рабочего места будет прикреплена к ногам со стальными углами и затягиванием опор по диагональным рельсам.

Крышка стола может быть разнесена или прикреплена к столешнице для легкой резки.

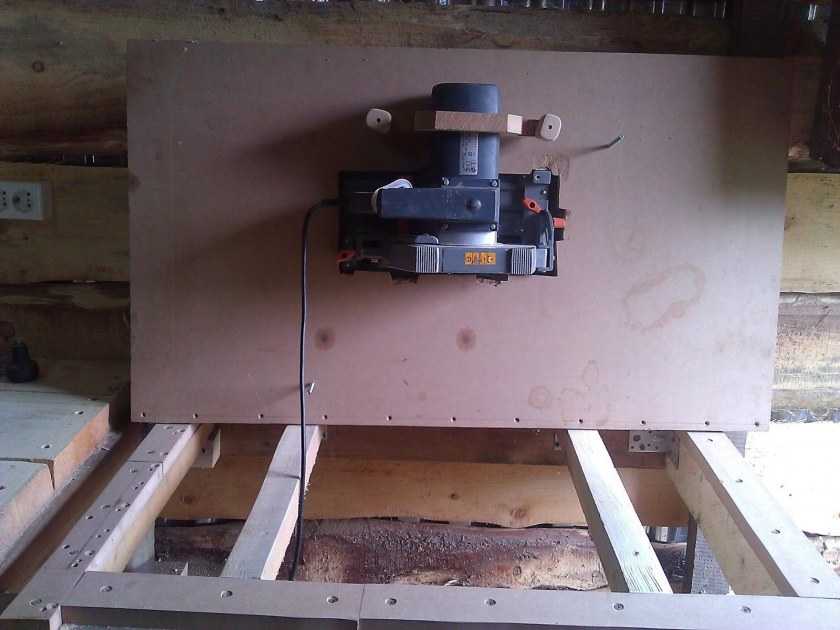

Шлифовальная машина или ручная циркулярная пила закреплены на дне рабочего стола таким образом, чтобы циркулярная пила направлялась на поверхность через щель. Необходимо проверить угол пилы: он должен быть на 90 градусов.

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками
делается из следующих элементов:

• уголок из крепкой стали;
• прямоугольная профильная труба;
• двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Станина и стол

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

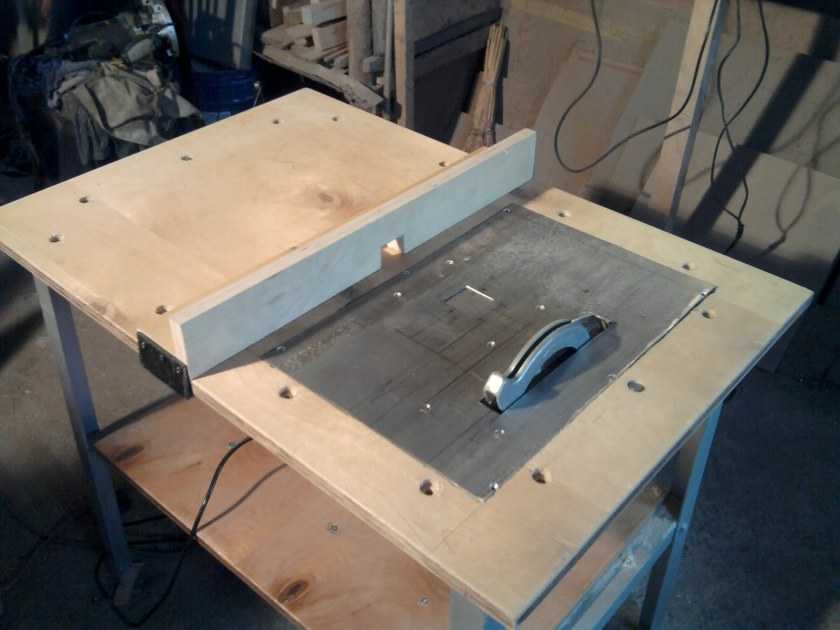

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

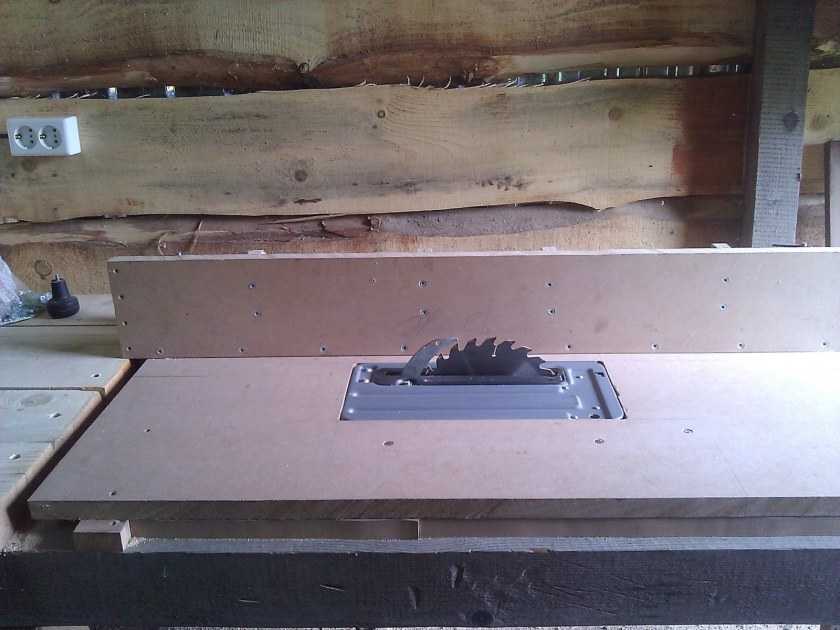

Стол для циркулярки своими руками (с чертежами)

Проектирование стола для циркулярной пилы

Схема стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Стол для циркулярной пилы

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

• мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
• глубина пропила. Зависит от геометрических параметров диска;
• частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
• месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

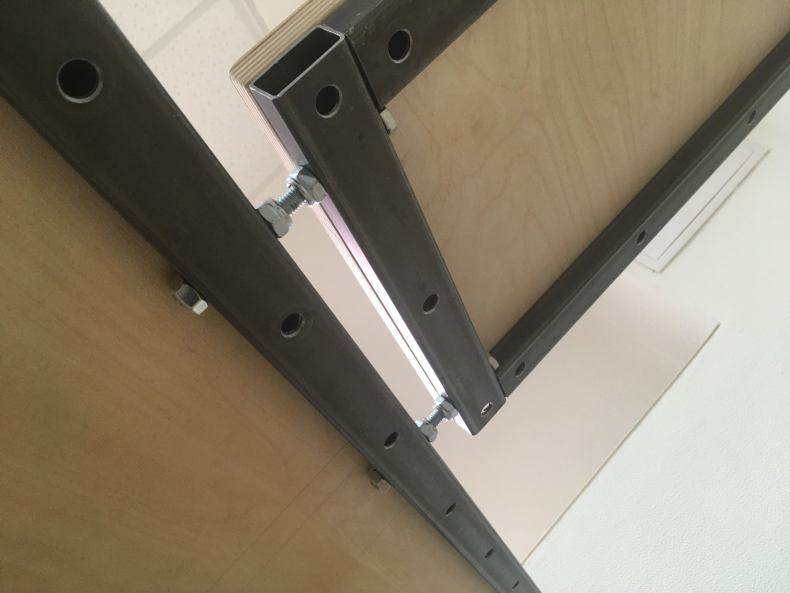

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

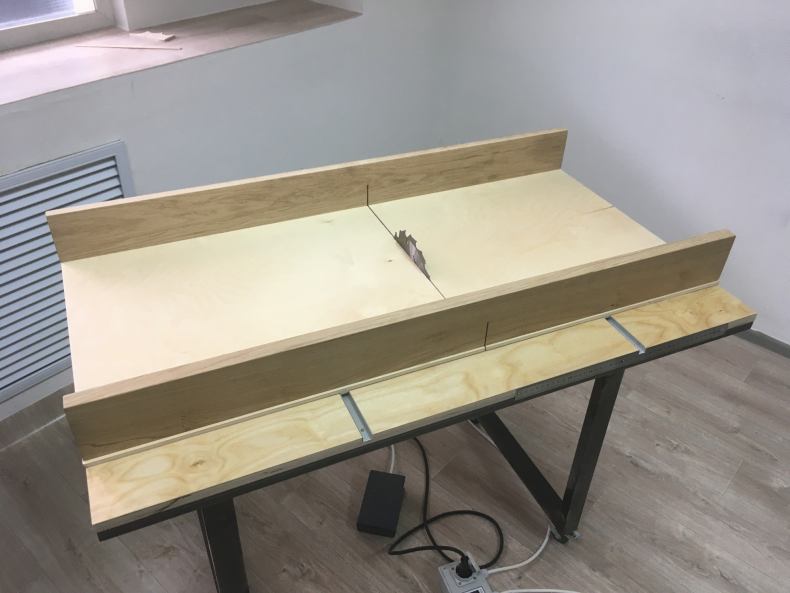

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Что нужно определить для пильного стола

При создании такого изделия стоит учитывать требования к нему:

1. У конструкции есть устойчивость.
2. У изделия гладкая и ровная поверхность.
3. Циркулярная пила крепится безопасно.
4. Предусмотрены ограждения от пильного диска.
5. Удобный и простой доступ к кнопке включения и выключения инструмента.

От хотелок, потребностей и условий эксплуатации инструмента зависят функции стола. Особенно возможность делать очень качественный продольный и поперечный напил.

Размеры стола для циркулярки

Размеры изделия стоит подбирать исходя из мастерской. Маленькое помещение дает возможность разместить столешницу 50 на 50 см. Делать конструкцию меньше не стоит, так как ей станет очень трудно пользоваться если задействованы длинные заготовки.

Чтобы безопасно пользоваться инструментом требуется располагать по центру столешнице на расстоянии от 25 см с края, так как этот параметр дает минимальную ширину в 500 мм. Распилочный диск размещается исходя из того, зачем именно им будут пользоваться.

Есть 3 вида пильных столов:

1. Для продольного распила.
2. Для распила поперек.
3. Универсальный.

Глубина и место помещения диска связано с распиливаемыми материалами. Если это небольшая заготовка из дерева (вроде доски и фанеры), то он может находиться над столешницей от 50 до 80 мм, а вот для крупного материала (например, бревен) от 140 до 125 мм.

Размер высоты верха каркаса может быть от 35 до 40 см. Но если станина изготавливается из бруса, то такой параметр рассчитывается исходя из сечения.

Остальную конструкцию составляют ножки из дерева, которые рассчитывается исходя из роста мастера. Высота всего стола в среднем составляет 1 либо 1,1 м, но может быть и меньше вплоть до 900 мм.

Дизайн стола

Сначала понадобится определиться из каких материалов будет изготавливаться стол. Например, если столешница из дерева, то ее стоит делать из листовых пород деревьев из-за их устойчивости к гниению после обработки антисептиком. В основу проделывают отверстие для диска.

К такому основанию для использования подходит станина из 4 козлов, досок 50 на 150 см.

Конструкция стола для циркулярки

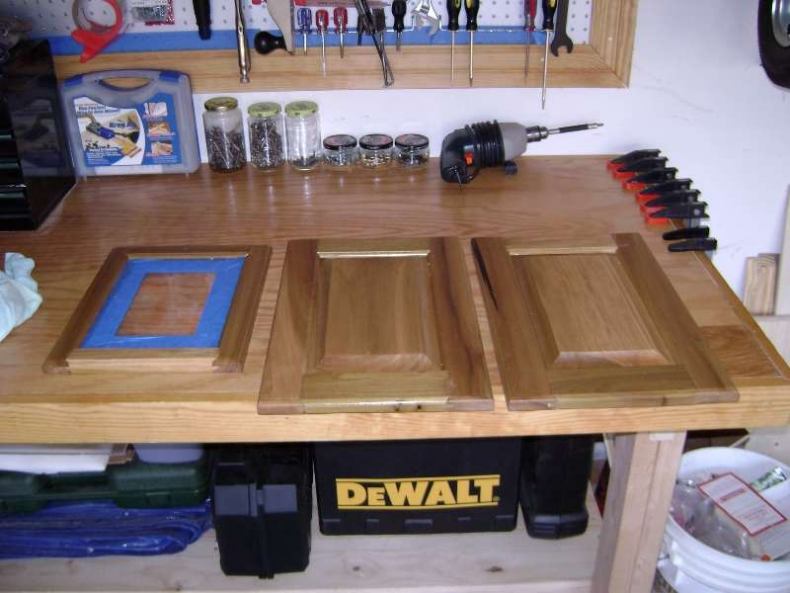

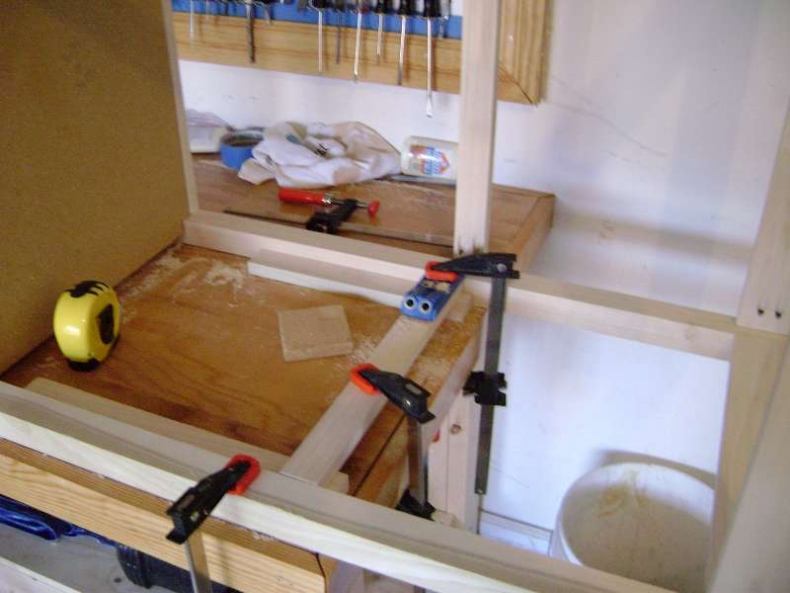

Конструкция более чем элементарна. Порой ее даже делают без заготовленных чертежей. Представляет собой верстак из фанеры и дерева.

• Самое прочное основание для изделия изготавливается из металла. Что усложнит сборку и потребует навыков сварщика. Из-за этого вместо сплавов, основания изготавливают из дерева.
• Под столешницей крепится круговая пила, над ней расположен накопитель с помощью прорези. Пиломатериал перемещается по крышке изделия, а затем распиливается диском.
• Чтобы удобнее стало пользоваться столом к нему добавляют угловые и продольные упоры.

Рабочая поверхность изделия вмещает в себя часть лезвия и при этом глубина пропила понижается на толщину столешницы. Поэтому стоит брать инструмент с самым большим диском, а также сделать тонкую и жесткую крышку стола.
