Изготовление циркулярной пилы из болгарки своими руками

Особенности

Сразу стоит учесть: все эксперименты с УШМ должны проводить только основательно разбирающиеся в этой технике люди. В противном случае последствия могут оказаться непредсказуемыми (и едва ли приятными для «изобретателей»). Чтобы использовать шлифовальную машину для пиления, понадобятся обязательно специальная рукоять, защитное устройство и диск особого вида. Типичная цепная насадка-пила на болгарку включает:

• шину, крепящуюся к инструменту;
• рукоять;
• звездочку, насаживаемую на вал;
• комплект крепежных изделий и инструментов для работы с ними;
• изолирующий пользователя щиток.

Процесс изготовления циркулярки

Для того, чтобы сконструировать циркулярку из болгарки своими руками, необходимо продумать конструкцию станка

Важно определить задачи, для которых будет использоваться самодельное устройство. После этого требуется создать чертеж. В нем указываются основные элементы конструкции, их размеры и рабочие характеристики

В нем указываются основные элементы конструкции, их размеры и рабочие характеристики.

При изготовлении циркулярки необходимо соблюдать технику безопасности:

1. Монтажные работы выполняются только в спецодежде. Глаза должны быть защищены очками, руки – перчатками.
2. Все механизмы устройства должны быть плотно закреплены. Нельзя допускать подвижки болгарки. Электроинструмент должен быть зафиксирован на основании стола или верстака.
3. Разрешается установка только высокоскоростных пильных дисков.

Процесс изготовления ручной циркулярки требуется навыков владения станковым оборудованием

Также важно знать специфику работы и функционал болгарки

Материалы и приспособления

Для создания ручной циркулярки из болгарки потребуются следующие приспособления:

Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины. Диск. Он должен соответствовать диаметру посадочного отверстия

Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением

Электродрель

Она использования для проделывания отверстий, необходимых для установки кронштейнов. Сварочный аппарат. Он соединяет металлические пластины. Древесно-стружечные плиты. Инструменты для проведения замеров: линейка, штангенциркуль. Хомуты, болты, уголки, гайки и иные крепежные соединения. Молоток, отвертка, плоскогубцы и гаечный ключ.

Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.

Инструкция по изготовлению

Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:

Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки

Важно, чтобы основание циркулярки было устойчивым. Установка древесно-стружечных или фанерных плит на поверхность основания

На рабочей поверхности делается прорезь для фиксации пильного диска. Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла

Дрелью проделываются углубления для болтов. Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска. Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.

После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь

Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя

Как сделать из болгарки “циркулярку” по дереву своими руками?

Циркулярная пила полезна, а иногда — просто необходима для домашнего мастера. Владельцы частных или дачных домов постоянно что-то ремонтируют, создают, перестраивают. Основным материалом является древесина или ее производные — фанера или ДСП, которые необходимо кроить, резать на заготовки или детали.

Приобретение ручной дисковой электропилы требует расходов, а создание стационарной циркулярки своими руками невозможно без рабочего вала и электродвигателя. Удачным выходом из положения станет использование в качестве приводного механизма болгарки, которая снабжена посадочным местом под пильный диск, имеет собственный электродвигатель. Понадобится лишь создание внешней оснастки, превращающей обычную УШМ в разновидность дисковой (циркулярной) пилы.

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

• УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
• Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
• Сварочный аппарат для соединения металлических пластин
• Плиты ДСП
• Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Что еще можно изготовить?

Конструкция болгарки позволяет модифицировать ее своими руками во множество других инструментов.

Зернодробилка

Дробилка для зерна изготавливается из круглого барабана (из сломанной или старой дробилки) с перфорированным съемным дном, пластикового жерла (из обычной канистры с отрезанным днищем) и болгарки – ведущего элемента конструкции. Вал УШМ помещается в барабан через отверстие в центре его верхней части.

Пластиковый бункер для загрузки зерна также устанавливается в верхней части корпуса барабана. Через него подается зерно, попадающее на вращающийся нож. Последнее измельчается и высыпается через перфорацию дна. От размера отверстий в дне зависит величина фракции помола. На фото ниже представлена модель самодельной зернодробилки и чертежи для ее изготовления.

Измельчитель веток

Измельчитель веток и травы – садовый прибор, позволяющий превращать мелкие ветки и толстостебельный бурьян в мелкофракционную форму, используемую в различных сельскохозяйственных целях. Изготавливая такой инструмент, стоит использовать только большую болгарку, работающую на высоких оборотах. Для предотвращения перегрузок и поломки УШМ применяется дополнительная редукторная система, многократно увеличивающая эффект измельчения.

Токарный станок

Токарный станок по дереву из болгарки – один из самых сложных способов модификации последней. Для его изготовления используется большое количество материалов и различных комплектующих. Пример конструкции показан на фото ниже.

Сучкорез

Это инструмент, при конструировании которого используется бензоиновый триммер, а точнее, карданная часть. Принцип его работы сохраняется – изменяется лишь движущий агрегат и непосредственно режущая часть.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

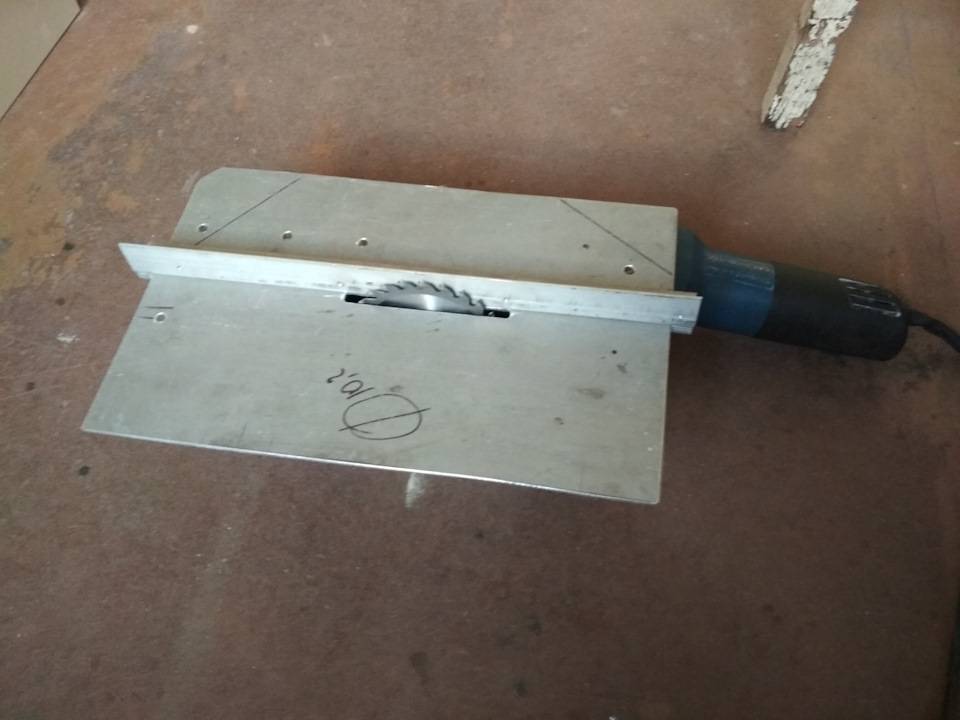

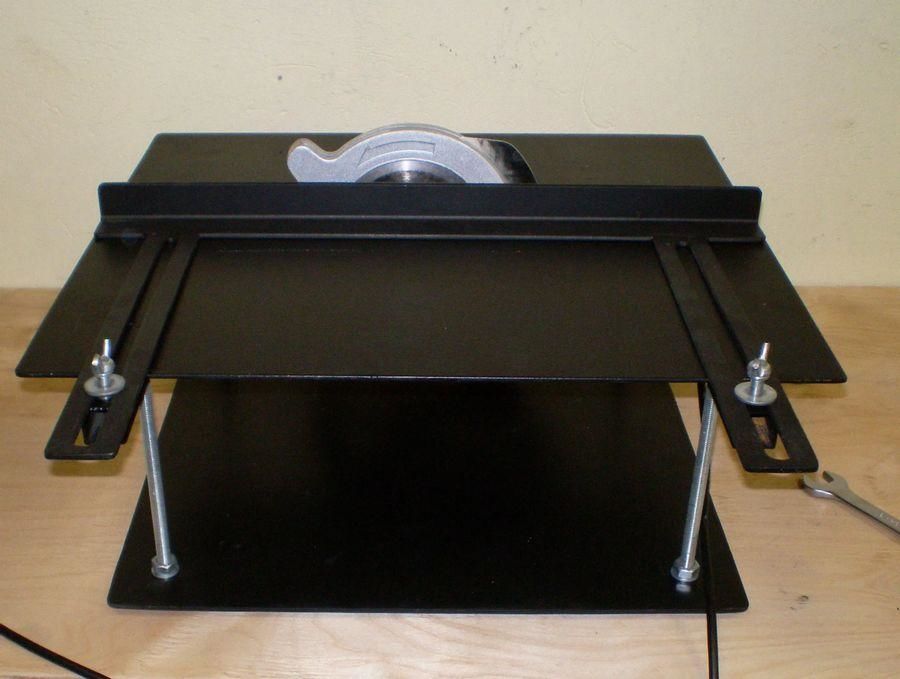

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

• верхний стол предназначен для продвижения обрабатываемой детали;
• нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Маятниковая пила из болгарки своими руками

На основе углошлифовальной машины можно изготовить также маятниковую и монтажную отрезную пилу для использования в домашних условиях. С ее помощью можно легко нарезать одинаковые детали и заготовки из дерева и металла. Конструкция такого самодельного станка более безопасна, т.к. отрезной диск вместе с болгаркой крепится над столешницей. Такая пила из болгарки изготавливается руками по чертежам, а также при наличии опыта и навыков слесаря – выполняется на глаз благодаря простоте своей конструкции.

Изготовить маятниковую или монтажную пилу из болгарки достаточно просто: конструкция будет состоять из станины, маятника и крепления для болгарки. Станину можно изготовить из профильных труб, сварив из них каркас и установив на него платформу из листового металла толщиной от 3 мм. К платформе крепится металлический кронштейн для крепления маятниковой пилы и упор для фиксации заготовки во время резки. Упор лучше всего сделать в виде вращающегося транспортира, который позволит удобно выставлять угол между деталью и отрезным диском пилы.

В столешницы станка необходимо также сделать отверстие (пропил) в месте касания диска пилы. Маятник в этой конструкции также изготавливается из металлических профилей с помощью сварки (чертежи вы можете увидеть ниже на странице). Его необходимо закрепить одной стороной к кронштейну, а с другой стороны зафиксировать на него крепление для УШМ. Этот Т-образный маятник должен иметь подвижное соединение, обеспечивающее движение отрезного диска во время работы. Соединение можно изготовить из подшипника качения и втулки, а также резинового жгута или пружины (для возврата механизма в исходное положение).

Крепление болгарки к маятнику изготавливается в виде металлической консоли с одним или двумя кронштейнами. К одному из них углошлифовальная машина крепится с помощью болтов, а с помощью второго кронштейна в виде хомута болгарка удерживается за корпус. По схожему принципу изготавливается торцовочная пила, видео по оборудованию которой вы можете посмотреть здесь.

Цепная пила из болгарки своими руками

Два предыдущих типа самодельных станков хороши тем, что при необходимости болгарку можно демонтировать и использовать ее обычным способом. В отличие от них, для изготовления цепной пилы из болгарки ее придется модифицировать навсегда. Изготовить цепную пилу из болгарки своими руками также можно, но по сравнению с двумя предыдущими типами станков ручного изготовления она представляет собой менее практичное и менее безопасное приспособление. Если у вас есть старая болгарка, которую вам не жалко модифицировать для выполнения различных отрезных работ, то вы можете изготовить из нее цепную пилу.

Такая пила может понадобиться в хозяйстве для обрезания веток и других конструкций из дерева там, где сложно достать обычной пилой. Для изготовления цепной пилы вам потребуется кронштейн для крепления шины, который можно изготовить на основе металлического профиля. На него натягивается цепь пилы и накручивается ведущая звездочка. Желательно для такой конструкции выбирать болгарку с регулируемой скоростью вращения диска.

Теперь вы знаете, как сделать отрезной станок маятникового, циркулярного и цепного типа из углошлифовальной машины.

Делаем станок для заточки ножей Обзор вариантов шлифовальных станков Как сконструировать деревообрабатывающий станок Инструкция: как сделать сверлильный станок Как сделать отрезной станок из болгарки ГОСТы Термины Цены Акции Каталог Задать вопрос Добавить

Бензопилу по праву можно назвать самым универсальным инструментом, который можно через определенные модификации превратить в новое оборудование. Благодаря определенным насадкам и переделкам, вы можете собственными руками создать лодочные моторы, снегоходы, аэросани, лебедки и т.д. Но самым простым изделием из цепной бензопилы является болгарка. такой инструмент обладает предельно высокой мощностью и дает возможность оператору работать к с искусственными, так и с природными материалами.

Как правильно работать и советы по применению

Применение болгарки в качестве цркулярки вовсе не делает этот инструмент более безопасным, именно поэтому работы необходимо выполнять строго в защитном обмундировании, и соблюдать технику безопасности. При работе на самодельной циркулярке нужно учитывать следующие рекомендации:

1. Работы начинать проводить только после того, как инструмент наберет рабочую частоту вращения шпинделя
2. Продолжительность непрерывной работы не должна быть более 15-20 минут, чтобы не допустить перегревания мотора
3. Болгарка должна использоваться только с защитным чехлом, даже несмотря на то, что основная ее часть располагается под столешницей
4. Если частота вращения шпинделя электроинструмента выше 10 000 оборотов в минуту, то от такой скорости в линии реза будет возникать задымление древесины, и как результат, порча внешнего вида и даже возгорание. Чтобы исключить возникновение такого недостатка, скорость вращения шпинделя необходимо уменьшить при помощи специального устройства для снижения напряжения. Снижая напряжение, падает количество оборотов
5. Если в процессе пиления происходит снижение скорости или полная остановка режущего круга, то надо оперативно убрать заготовку, освободив диск от контакта. Если пренебречь этой рекомендацией, то на болгарке может сгореть мотор

https://youtube.com/watch?v=bwipOVxvONw%3F

Из болгарки сделать циркулярку своими руками не трудно, и для достижения результата понадобится минимум вложений и максимум воображения. Готовый инструмент можно использовать для распиливания досок, брусьев, бревен, ДВП, ДСП и фанеры. С таким помощником в хозяйстве, можно быстро исключить необходимость применения ручной ножовки.

Публикации по теме

Старая ручная дрель — что можно из нее сделать своими руками

Изготовление кожуха на болгарку для подключения пылесоса

Отрезной станок из болгарки как сделать самому

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Круглопильный станок из ручной циркулярки

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Здравствуйте, уважаемые моделисты! Я думаю, каждый сталкивался с проблемой изготовлением реек для своих проектов. Поэтому было решено построить циркуляру на базе болгарки. Идея не новая, в интернете уже написано множество стаей, ну разрешите и мне вставить свои пять копеек. Предупреждаю, что циркулярка (особенно сделанная своими руками) — это опасный инструмент! Я, как автор этой статьи, не несу ответственность за вашу жизнь и здоровье!!!

Для постройки этого агрегата нам понадобится:1) Болгарка (с максимальными оборотами – 10 000 об/мин)2) Диск 125мм для дерева (с оборотами – 10 000 об/мин)3) Листы металла толщиной 4 мм. и 2.5 мм.Обороты диска и болгарки должны совпадать, потому что при завышениях оборотах болгарки может диск разлететься, а при заниженных — рез не будет чистым.

Сначала из листа металла толщиной 4 мм (лучше брать 5мм) я вырезал «стол» размером 450мм. на 340мм. и вырез для диска. Потом примерял болгарку вместе с диском. Отметил где она будет крепится, просверлил отверстие и прикрутил ее болтом. Вторая точка фиксации находится на уголке (об этом неже).

Далее из листа металла 2.5 мм. выгнул уголки. После подгонки всей конструкции, она предварительно была собрана на болтах и гайках. Удостоверившись, что болгарка не болтается, а хорошо закреплена, болты и гайки были заменены на заклепки. Для изготовления закльопок были использованы советские шурупы для дерева. Толщина пропила 2.2 мм. Пилит чисто, результатом даволен)

А теперь немного об эксплуатации этого девайса. Первое, включение и выключение циркулярки производится с помощью выключателя на переноски (то есть при сборке надо включить болгарку и НЕ ЗАБЫВАТЬ ОБ ЭТОМ). Работа на ней должна длится не дольше 15-20 минут, чтобы болгарка не перегревалась. И самое главное соблюдайте технику безопасности!

Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)

P.S. Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)

Круглая пила, или проще «циркулярка», может пригодиться любому мужчине как во время капитального домашнего ремонта, так и просто в хозяйстве. И если она вдруг понадобилась — совсем не обязательно бежать за ней в магазин. Можно взять болгарку и, потратив немного свободного времени, своими руками превратить её в циркулярку.

Как сделать циркулярку из болгарки своими руками? Для этого не нужны специальные чертежи или профессиональные навыки. Потребуется немного терпения и наличие в доме некоторых инструментов и подручных средств:

• отрезной круг по дереву (150-180 мм);
• электродрель;
• арматурные пруты;
• металлические хомуты;
• болты, гайки, шайбы.

Процесс переделки + (Видео)

Если быть точным, то это трудно назвать переделкой, это доработка или расширение функционала болгарки. Можно разделить доработку по стадиям или по шагам выполнения работы. Для начала определимся с основными задачами. Необходимо сделать стол под установку циркулярной пилы. Он может быть из любого доступного материала, но предпочтительнее будет основа из стального уголка.

Болгарка должна безболезненно устанавливаться и сниматься, поэтому крепление ее к столу должно быть открытым и доступным. Режущий диск будет установлен прямо на вал болгарки. Он должен иметь регулировку по высоте или менять высоту режущего диска над плоскостью стола.

На столе должна быть регулируемая направляющая. С ее помощью можно будет выставлять толщину отреза доски. Как частный случай можно установить угловую направляющую, если в этом есть потребность.

Итак, конструктивно делаем станок под имеющуюся болгарку с регулировкой по высоте режущего круга. Для простоты конструкции применим древесину:

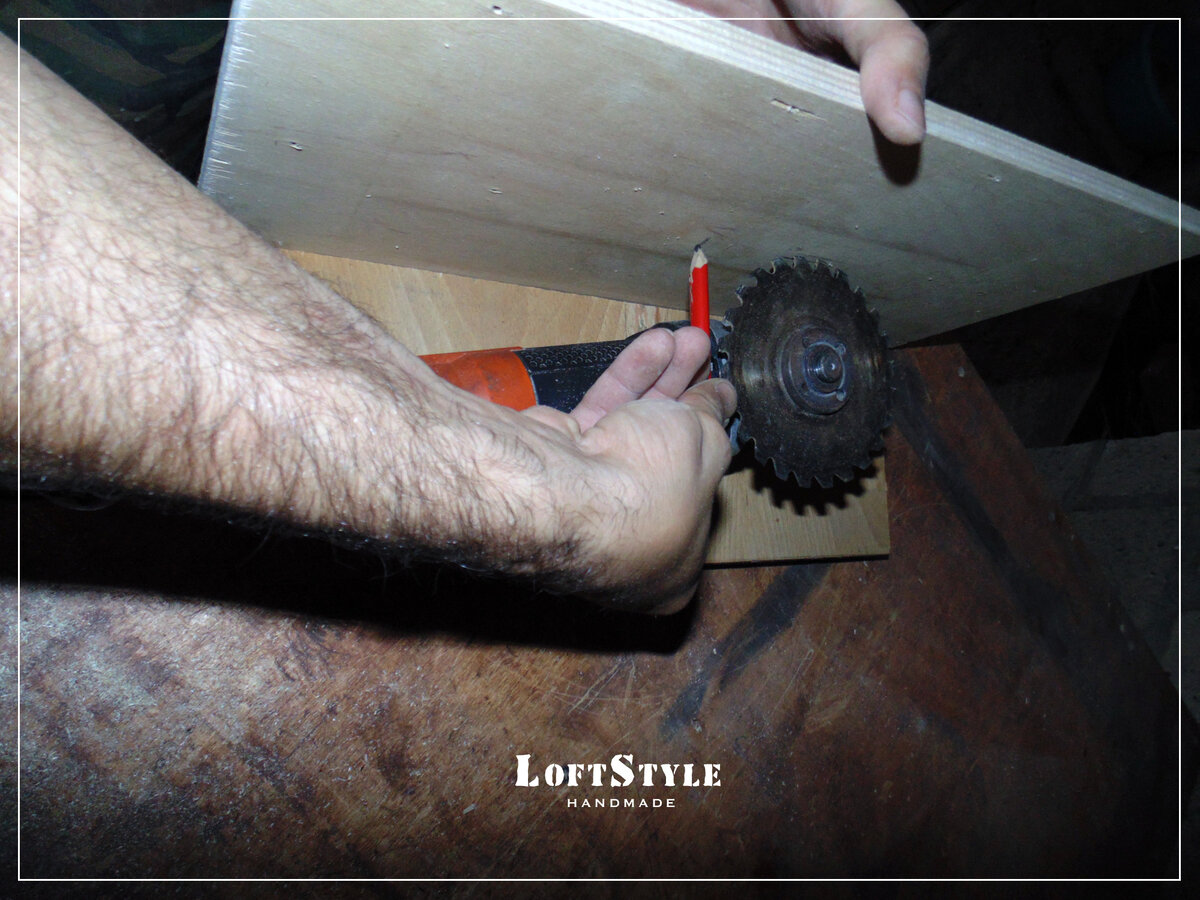

Делаем в столешнице из доски прорезь под пилу. Если это будет мебельная плита или лист фанеры, то желательно ее укрепить дополнительной планкой вдоль положения режущего круга;

Заднюю часть конструкции станка крепим на шарнире. Затем закрепляем болгарку. Для ее крепления потребуется короткий болт с контргайкой. Болт будет вворачиваться вместо ручки, и крепить болгарку к шарнирной части станка;

Со стороны ручки болгарки делаем зажим с пропиленной регулировочной планкой. Это п-образная скоба, в которую ручка дрели должна плотно входить. Для плотности можно вклеить резиновые полосы. К этой же п-образной пластине будет крепиться регулировочная полоса с пропилом.

Шарнир и регулировочную планку закрепляем снизу к столешнице так, чтобы режущий круг ровно входил в пропил столешницы;

Устанавливаем столешницу на основание из стального уголка или деревянных брусков;

Подводим электричество. Необходимо выполнить условия электробезопасности. Лучше выполнить подключение с помощью кабеля, который не боится случайного падения на него отрезка доски;

Делаем пробный пуск. Диск пилы должен вращаться, не цепляя за края прорези. Если это не так, то надо изменить положение крепления шарнира или п-образной пластины. Подача на режущий круг материала не должна вызывать смещение или вибрации болгарки.

И болгарка, и ручная циркулярка – это очень удачный съемный привод для стационарной циркулярной пилы.

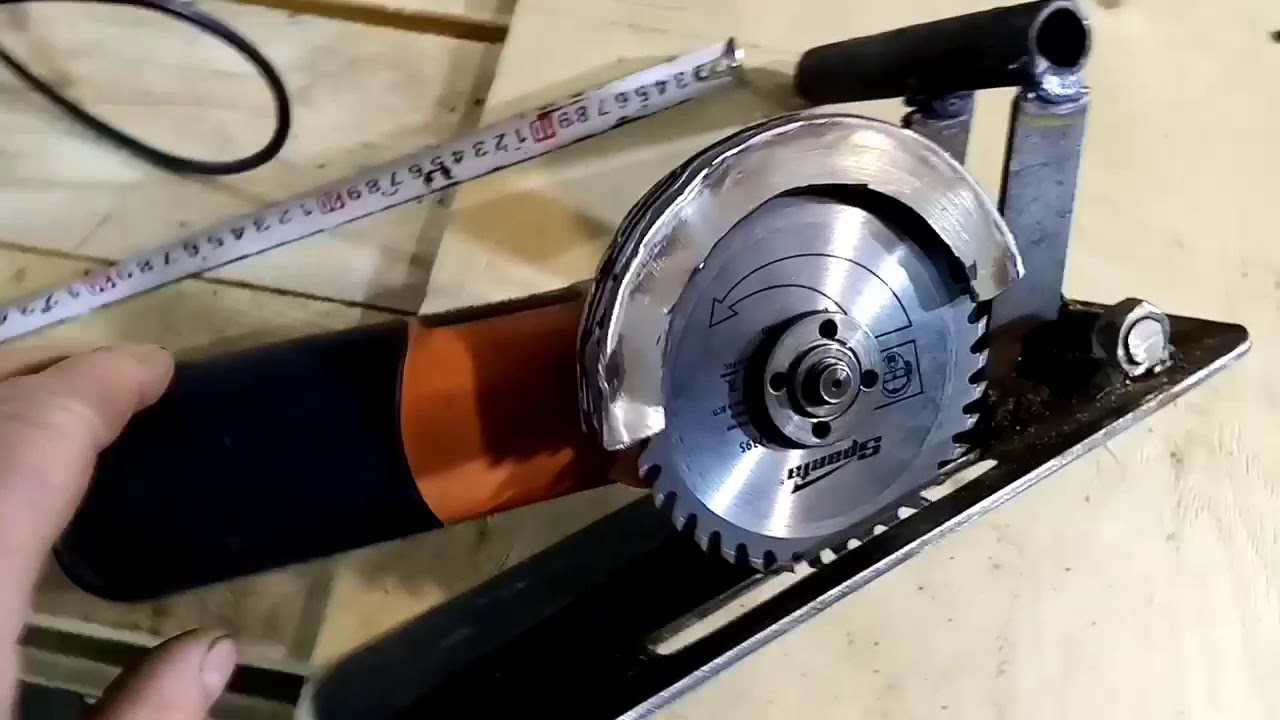

Из болгарки несложно сделать ручную циркулярную пилу. Для этого надо переделать защитный кожух, чтобы закрывался почти весь диск пилы. А на рабочий сектор диска необходимо установить подвижную защиту, которая будет сдвигаться во время работы. Еще на кожух желательно установить патрубок для пылесоса, если пила будет использоваться в помещении.

В передней части необходимо установить дополнительную изогнутую ручку из тонкостенной трубы. С этой ручкой будет надежней и безопасней фиксировать положение циркулярки во время работы.

https://youtube.com/watch?v=X2wZSBFQ4o4

Возможно, у вас возникнут трудности с созданием стационарной циркулярки из болгарки или ручной циркулярки. На строительных сайтах и форумах вы сможете отыскать требуемые чертежи несложных конструкций.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.

Как сделать Фрезерный и Циркулярный стол – 9 самоделок

Фрезерный и циркулярный стол могут понадобиться тем, кто планирует или уже регулярно обрабатывает дерево. В отличии от ручного инструмента на столе работать будет удобнее, обработка будет точнее, а в случае с циркулярным столом ещё и намного безопаснее! Безусловно продаётся много готовых фрезерных и циркулярных столов, но не редко мастера всё делают сами для себя, тем более простой стол сделать не так и сложно!

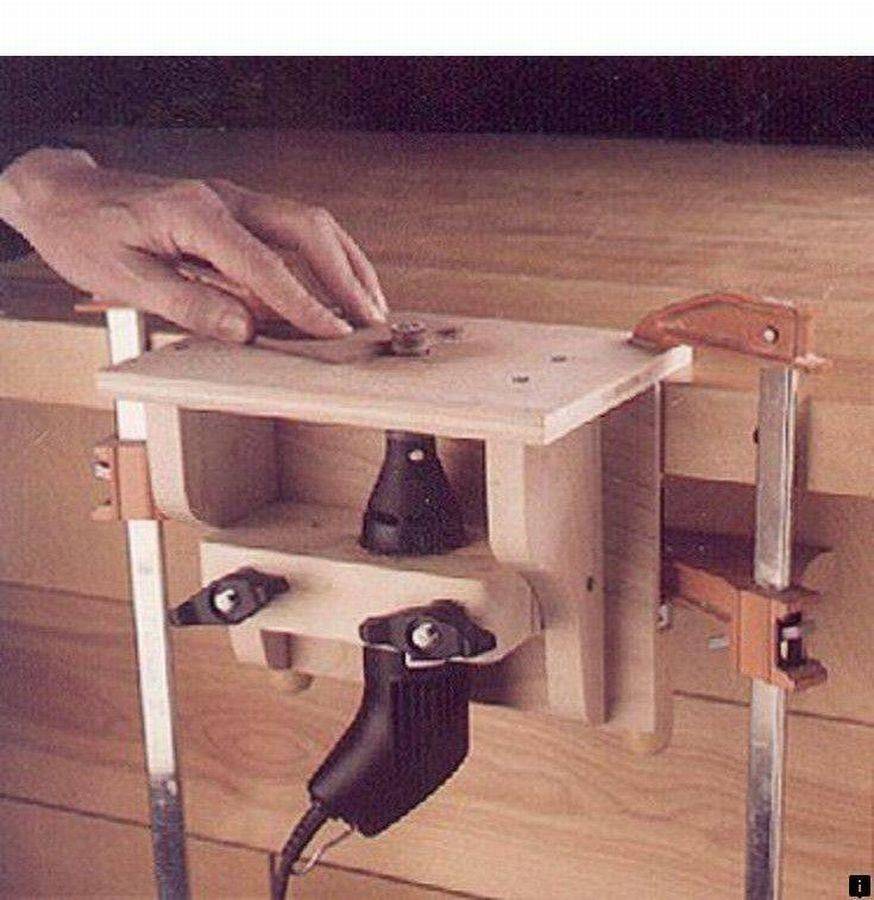

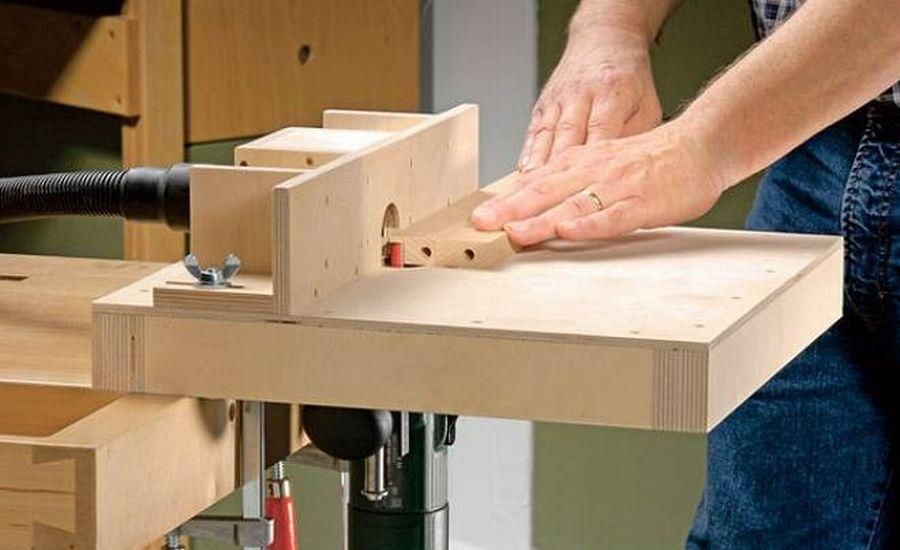

Сначала будут фото о том как сделать фрезерный стол, а ниже о том как сделать циркулярный стол… Для начала следует отметить, что фрезерный стол можно сделать даже без фрезерного станка, его можно заменить дрелью или болгаркой со специальными насадками! Такую конструкцию не сложно сделать (главное надёжно закрепить инструмент), а затем с помощью струбцин можно крепить её на любой стол или прямую поверхность.

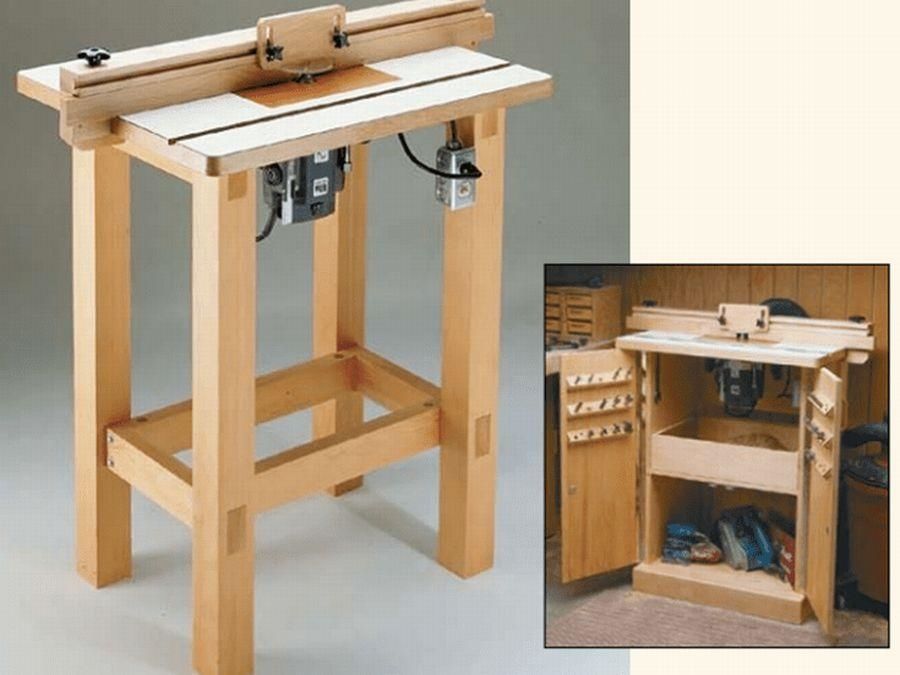

Чуть более сложный стол, но уже более профессиональный можно сделать по принципу следующего фото. Он тоже переносной (крепится струбцинами), но можно его сделать и стационарно, тем более если вы планируете работать в одном месте и стружку всасывать пылесосом.

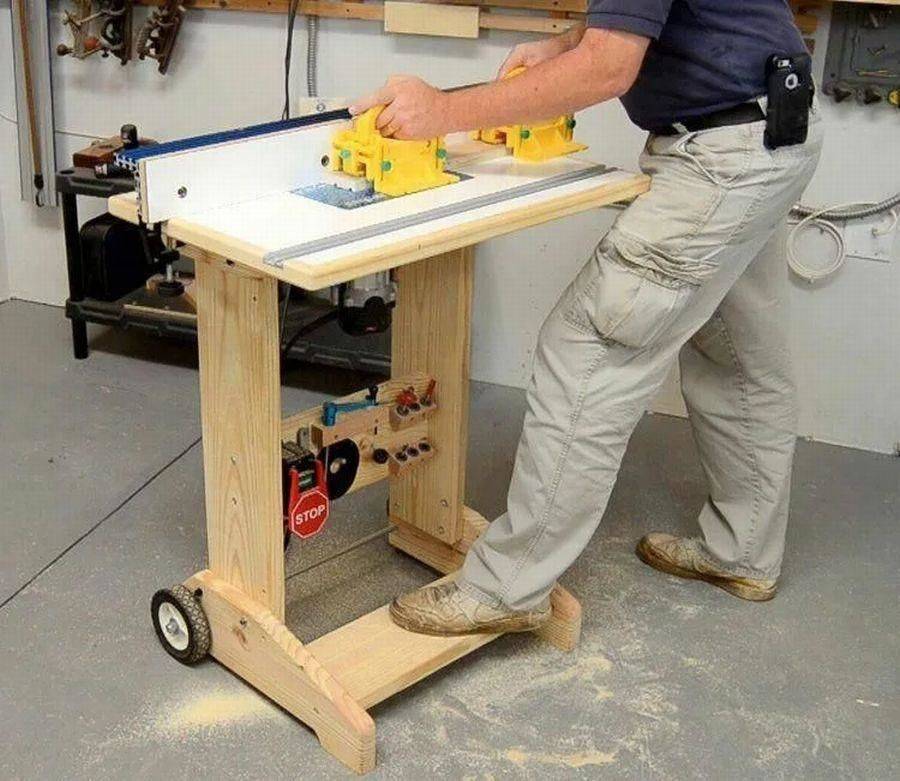

Максимально удобный передвижной фрезерный стол можно сделать в виде одиночной парты с колёсами. Такой стол будет удобно передвигать и работа всегда будет проходить на удобной для вас высоте.

Последний вариант обладает двумя передвижными планками для упора, для более точной работы!

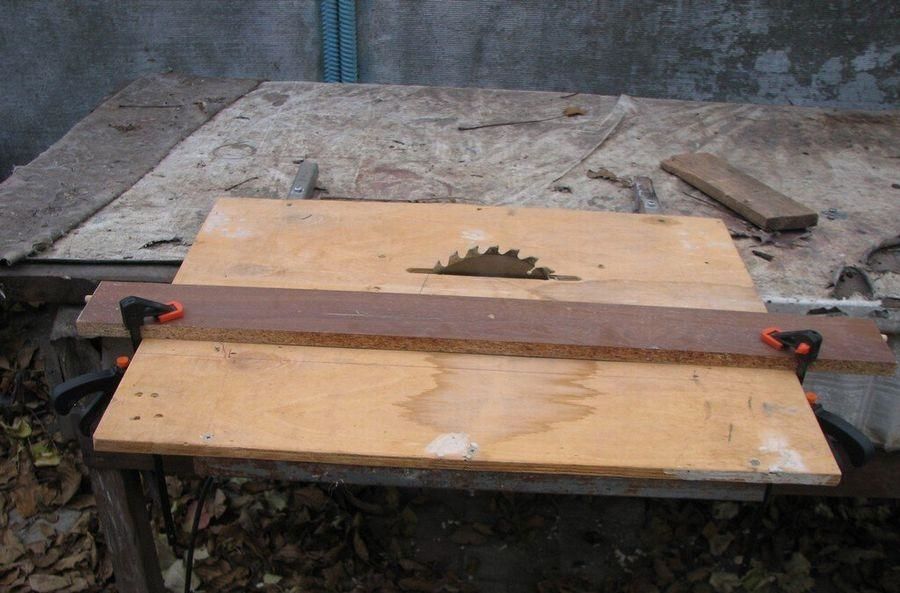

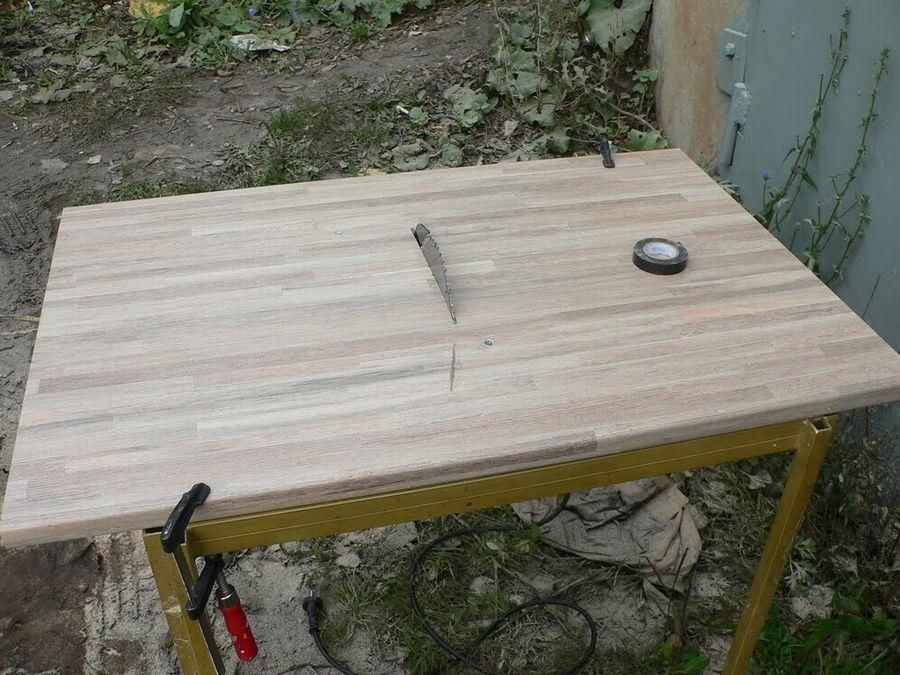

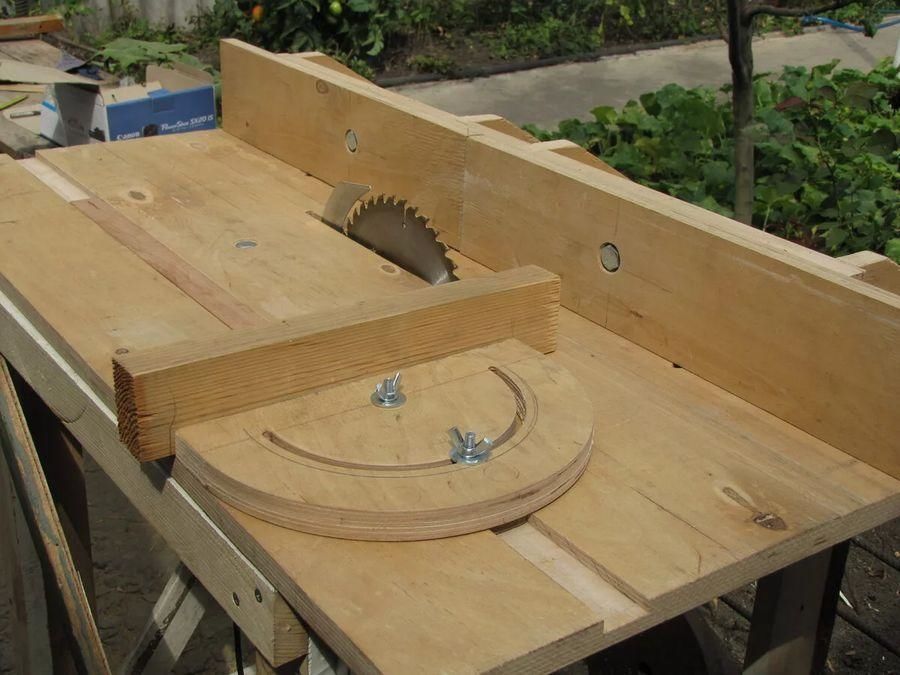

Самый простой циркулярный стол можно сделать просто из столешницы. Проделать отверстие, вставить в него циркулярку, закрепить её и всё, такой стол можно вынести куда угодно, поставить на какие-то надёжные упоры или даже закрепить к обычному столу на струбцины… Но такой стол подойдёт только для очень грубой работы и такой «циркулярный стол» не безопасный, поэтому желательно конечно делать стол для работы циркуляркой более надёжным.

Один из главных вопросов при изготовлении циркулярного стола – это как изготовить упор?! Самым простым вариантом может стать опять же использование струбцин!

Однако возможно чаще всего используется способ, при котором упор двигается вдоль двух продольных отверстий и крепится в нужном положении двумя «барашками». Конструкцию с таким принципом можно сделать как из металла, так и из дерева.

Самые большие мастера могут сделать самостоятельно не только основной упор, но и дополнительный ограничитель как на следующей картинке!

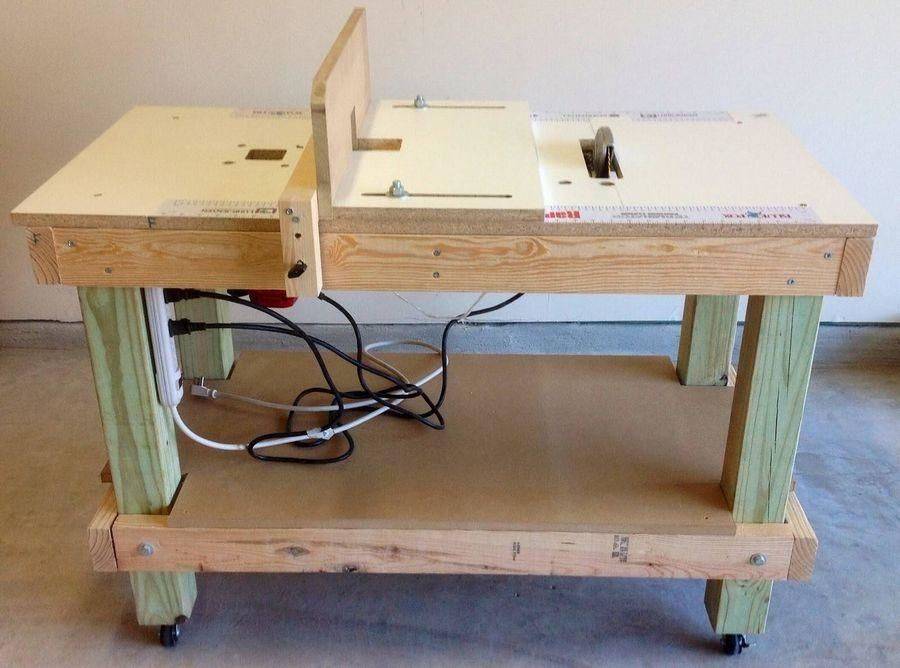

Если в мастерской нужны оба стола, тогда можно сделать совместно циркулярный стол и фрезерный, как показано на картинке ниже. Разместив фрезер с одной стороны стола, а циркулярку с другой, можно свободно использовать один и тот же упор подвигая его к нужному инструменту! Либо можно сделать два упора (как на картинке).
