Устройство и принцип функционирования циркуляционных насосов Wilo
Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).
Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.
В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.
Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:
Циркуляционный насос для отопления Wilo
Компания существует полтора века. За это время её название стало символом качества и надёжности. С 2008 года утверждено наименование Wilo SE.
Если нужно укомплектовать отопительную систему, то насос Wilo будет оптимальным выбором.
Технические характеристики
- производительность 2,2—6 кубов в час;
- мощность зависит от заданной частоты и находится в пределах 39—176 Вт;
- частота вращения 0,1—4,8 тыс. об./мин.;
- перекачивает холодную воду с температурой ниже нуля (до —10°С);
- качает горячую воду до 110°С;
- вес — 2—8 кг.
Установка насоса продлит срок службы нагревательного котла и будет экономно расходовать топливо или электроэнергию.
Преимущества продукции Wilo
Устройство разработано для комфортного использования:
- надёжность, простая конструкция, компактность;
- катафорезное покрытие защищает от ржавления;
- изготовлено из качественных материалов;
- ручная регулировка скорости перекачивания;
- двигатель не реагирует на токи блокировки и не нуждается в реле;
- защита от сухого хода;
- переносит жаркую среду до 40°С, устанавливается в котельных;
- возможен самостоятельный монтаж.
Если судить по отзывам пользователей продукции, то недостатков нет.
Насосы Wilo подойдут покупателям с любым уровнем дохода. Стоимость простого прибора начинается с 2500—3000 рублей, мощные модели для многоэтажных домов можно купить за 150—230 тыс. руб.
Составляющие устройства
Циркуляционный насос состоит из нескольких элементов:
- корпус;
- рабочая камера;
- двигатель;
- ротор;
- крыльчатка;
- автоматика.
Как подобрать насос для отопления частного дома
Wilo,как насос для отопления частного дома, используются владельцами повсеместно. Подбор насоса на самом деле дело достаточно тонкое и конечно необходимо учитывать все мелочи. Нужно посчитать длину магистрали, учесть количество радиаторов, не забыть про тепло потери и многое другое. Вообще, как правило проект отопительной системы рассчитывается на этапе строительства дома и доверить подобный расчет лучше грамотному специалисту. Кроме того на официальном сайте производителя Wilo, Вам сможет помочь онлайн-программа подбора насосов – вило селект.
Расчет насоса Wilo
Тем не менее мы конечно можем дать несколько ориентировочных рекомендаций. Для изначальных расчетов необходимо посчитать отапливаемую площадь, и определиться с покупкой котла достаточной мощности. Достаточно грубо, “на глаз”, необходимая мощность котла, рассчитывается исходя из 1 кВт на 100 метров квадратных.
Посчитав мощность котла, не трудно будет узнать расход нашего насоса по формуле: Q=N/(t2-t1) , где Q необходимый нам для подбора насоса расход в м.куб./ч; N – мощность нашего выбранного котла в ваттах; t2 – температура воды в на выходе из котла; t1 – температура воды на входе в котел.
Далее нам нужно определить по гидравлической кривой(которая прилагается ко всем насосам) необходимый нам напор. Если Вы все сделали правильно, то с большой долей уверенности можно сказать, что ваша система будет работать исправно. Не стоит забывать, что насосы Вило поставляются тремя скоростями, так что по месту можно будет немного скорректировать его работу.При частотном регулирование, это будет сделать еще проще.
Как подобрать насос Wilo для системы отопления
Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:
- Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.
Как распознать оригинал насоса Wilo
Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.
На самом деле, отличить подделку достаточно просто:
- Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.
С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно
Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза
Как рассчитать, какой нужен насос Wilo
Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:
- Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.
В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.
Циркуляционные насосы от фирмы WILO конструктивные особенности и основные характеристики
В настоящее время отечественный рынок чрезвычайно богат на всевозможные циркуляционные насосы для установки в систему отопления.
Следует отметить, что есть среди них как действительно качественные, грамотно проработанные модели, так и откровенные китайские подделки, которые не способны проработать больше одного сезона.
Естественно, если отопительная система выбирается, как говорится, «на века», то и все агрегаты, в ней установленные, должны быть качественными, надежными и производительными.
Огромным спросом среди отечественных потребителей пользуются циркуляционные насосы для систем отопления Wilo, производством которых занимается именитый немецкий концерн.
Как известно, циркуляционный насос для отопления Вило является «сердцем» системы современного отопления и компания-производитель это понимает.
Благодаря более чем 100-летнему опыту работы, уникальному оборудованию и тщательному подбору материалов, насосы Wilo отличаются своей производительностью, мощностью и надежностью. Представлены модели, как для гражданских, так и промышленных зданий.
Электронное информационное табло насоса Wilo Stratos ECO
Циркуляционные насосы Вило – производительность и качество
В современных системах обогрева циркуляционные насосы для отопления Wilo выполняют чрезвычайно важную задачу – обеспечивают быстрое передвижение теплоносителя в сети. Как следствие (да и инструкция к насосам Вило об этом говорит), улучшается практически в разы теплоотдача, повышается КПД системы.
Также, если в контуре присутствует циркуляционный насос Wilo для отопления, можно существенно сэкономить на трубах, ведь магистрали (за счет принудительного нагнетания давления) имеют существенно меньший диаметр, чем, если бы применялась естественная циркуляция.
Что же касаемо самого оборудования, то насосы Вило практически бесшумны, надежны и практичны, имеют компактные размеры и не требуют какого-то особого технического обслуживания.
Циркуляционный насос Вило в системе отопления
Любой циркуляционный насос от компании Wilo SE – агрегат современный и производительный, работает долго и безотказно. Следует отметить, что установка его своими руками не превратиться в какую-то сложную и затяжную по времени операцию. Да и цена на подобное оборудование намного ниже, чем на аналоги, представленные на отечественном рынке.
Широкий ассортимент насосов Wilo – возможность сделать систему отопления эффективной
Отечественный рынок предлагает просто-таки огромнейший выбор современных, надежных и качественных насосов этой немецкой компании. На многих фото и видео, размещенных в сети интернет, можно без проблем увидеть основной ассортимент техники, которой группа Wilo действительно выпускает в изобилии.
Среди наиболее популярных моделей циркуляционных насосов Вило можно выделить:
WiloStar-RS и модель WiloStar-RSD– маломощные, но одновременно надежные насосы, которые стоят совсем недорого. Идеальны для различных домашних отопительных систем. Имеется в наличии встроенный ручной переключатель частоты вращения, позволяющий повышать эффективность работы техники. Подходят насосы из данной серии для обогрева помещений, площадью 200-750 кв.м;
Циркуляционный насос
Wilo Stratos ECO эффективно заменили предыдущее поколение циркуляционных насосов, идеальны для встраивания в крупные системы отопления, в которых мощность котельной установки превышает 25 кВт. Это электронные насосы, регулировка мощности и производительности в которых производится посредством специальной системы.Подходят циркуляционные насосы данного класса для небольших коттеджей (более 80% существующих отопительных систем). Особенностью можно назвать низкое потребление электроэнергии и возможность работы с теплоносителем даже при отрицательной температуре;
TOP-RL и модель TOP-S от производителя Вило – циркуляционные насосы, разработанные специально для зданий, площадь которых превышает 1400 кв. метров. Это трехфазные и сдвоенные насосы, работа которых возможна в режимах повышенной эффективности и производительности;
Wilo TOP-Z – насосы, которые разработаны для систем, где возможно отложение солей магния и кальция. Такое оборудование прекрасно справляется с любыми задачами, обеспечивают нормальную работу отопления даже при низком качестве воды.
Особенности эксплуатации
Насос для отопления в частном доме Wilo нуждается в постоянном уходе и периодической проверке на соответствие предъявляемым к нему требованиям. Чтобы продлить сроки эксплуатации дорогостоящего оборудования, пользователем учитываются следующие особенности его работы:
- Уровни запыленности и влажности в отведенном под установку насоса помещении в нормальных условиях не превышают указанного в паспорте допустимого значения.
- Мощность эксплуатируемого образца соответствует подключаемой к нему нагрузке.
- Рабочий разброс температур перекачиваемой среды укладывается в диапазон от -10 до +110 градусов.
- При замене вышедших из строя узлов и комплектующих применяются только фирменные (износостойкие) детали.
- При выборе режимов работы оборудования в составе отопительного комплекса учитываются допустимые нагрузки.
После приобретения насосов от «Wilo» все вопросы по особенностям их эксплуатации согласуются с представителями сервисных организаций.
Как должны работать циркуляционные насосы с электронным управлением
Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.
Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.
В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.
Технические характеристики циркуляционных насосов Wilo
Перечислим линейки и серии циркуляционных насосов Вило:
- Star (RS, RSD, Z идр).
- Yonos (PICO, MAXO идр).
- TOP (Z, D, S идр).
- Stratos (PICO,ECO-ST идр).
Ниже рассмотрим подробнее характеристики каждой из представленных серий.
Star
Отопительный насос с мокрым ротором. Температура теплоносителя – до 110 °С, 3 ступени для регулировки мощности. Клеммная коробка имеет 4 варианта расположения. Быстрое подключение при помощи пружинных клемм. Звук работы – до 34 дБ. Подшипники графитовые, а вал – из нержавейки. Устойчивы к сухому ходу.
Популярная модель: WILO Star-RS 30/7. Чугун. Перекачивает 5 м3 за час. Напор – 6,8 м. Вес 3,6 кг. Цена – 6,7 тыс. руб.
TOP
Серия мокрых циркуляционных насосов, мощностью 110 – 245 Вт.
Температура работы от -30 до +130 °С.
Расход: 6 — 14 м3 за час, напор – 4 м – 7 м. Вес – от 4 до 8 кг. 3 скорости вращения (ручное переключение).
Популярная модель — Wilo Top-RL 25/7.5 (стоит 11 тыс. руб.)
Stratos
Универсальный насос в бронзовом корпусе, способный работать и в отопительной, и в водонапорной системах и в кондиционировании. Рассчитан на длительную работу, снабжён системами, позволяющими экономить (относительно других моделей).
Фронтальная панель управления. Частотный преобразователь, дистанционное управление. Мощность от 100 до 650 Вт. Обороты от 950 до 4800 в минуту. Расход – от 11 до 41 м3 за час. Напор – 7 – 12 м. Вес от 4,5 до 31 кг. Рабочее колесо полифенилсульфидное, подшипники – графитовые, вал – нержавеющий.
Как должны работать циркуляционные насосы с электронным управлением
Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.
Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.
В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.
Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы
Виды насосов марки Wilo
Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.
Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.
Выпускаются насосы двух видов:
В чем же принципиальное отличие?
Насосы с сухим ротором
Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.
Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.
Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.
Показатели оборудования:
- Большой уровень КПД – более 80%;
- Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
- В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
- Тип соединения с трубопроводами, как правило, фланцевое.
Насосы с мокрым ротором
Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).
Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.
Показатели оборудования:
- Практически бесшумная работа;
- Имеет компактное исполнение;
- Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
- Большой срок работы;
- Практически не требует обслуживания.
Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.
Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.
Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов
Основные преимущества
Использование в одноконтурных и двухконтурных системах отопления этого типа насосного оборудования объясняется следующими преимуществами:
- минимум тепловых потерь;
- использование в конструкции стойких к коррозии материалов;
- наличие встроенной автоматики, управляющей работой насоса, включая термостат;
- применение индикаторных табло, оформленных в виде ЖК-дисплея;
- допустимость переключения автоматики в ручной режим;
- бесшумность работы электродвигателя, независимо от мощности и производительности насоса.
К достоинствам образцов оборудования от «Wilo» также относят компактность, что позволяет монтировать агрегаты в местах, выбираемых по усмотрению пользователя.
Для подключения применяются подпружиненные клеммы, в электродвигателе предусмотрена многоступенчатая защита, снижающая вероятность поломки при резких скачках напряжения в сети.
Последние материалы из раздела “Товары для дома”
Топ 10 электропил для женщин
Электропила – инструмент очень полезный, и часто просто необходимый. Он представляет из себя классическую, знакомую всем бензопилу, …
ТОП 10 насосных станций для скважины
Современные жители частных загородных домов хотят жить в таких же комфортных условиях, в которых проживают люди в городских квартирах. …
ТОП 10 полупрофессиональных бензопил
Если раньше лесорубы справлялись со своей работой, то по мере роста аппетитов строительства и промышленности одних пилок и топоров …
ТОП 10 скважинных насосов для водоснабжения дома
Каждый владелец загородного дома хоть раз в жизни задавался вопросом о том, как бы обеспечить свой участок водой. И тут выбора, к …
Обзор насосов для дачи
Чтобы дачные грядки оправдали старания и ожидания своих хозяев, которые в течение всего лета чрезмерно заботятся о будущем урожае, …
Обзор лучших циркуляционных насосов для горячей воды
При помощи циркуляционного насоса можно сделать эффективное отопление частного дома, а также обеспечить снабжение помещений горячей …
Информация о производителе
Группа компаний под наименованием «WILO» считается лидером рынка насосного оборудования, используемого в быту и в различных отраслях промышленности. Это объединение начало свою работу еще в 1872 году, когда ее основатель Л. Аплэндер открыл лавочку скобяных изделий. Сегодня «WILO» – это ведущий производитель насосных агрегатов, пользующихся высоким спросом в различных областях. Благодаря применению высокоэффективных энергосберегающих технологий ей удается выпускать высококачественное оборудование, полностью соответствующее европейским стандартам.
Со временем компания открыла множество представительств, имеющих офисы по всему миру. Их общее количество достигает 60 единиц.
На отечественном рынке этот производитель представлен подразделением «ВИЛО РУС», основанным в 1997 году. Сейчас в его составе насчитывается около 30 филиалов, а в 2021 году был открыт сервисный центр, специализирующийся исключительно на обслуживании изделий WILO.

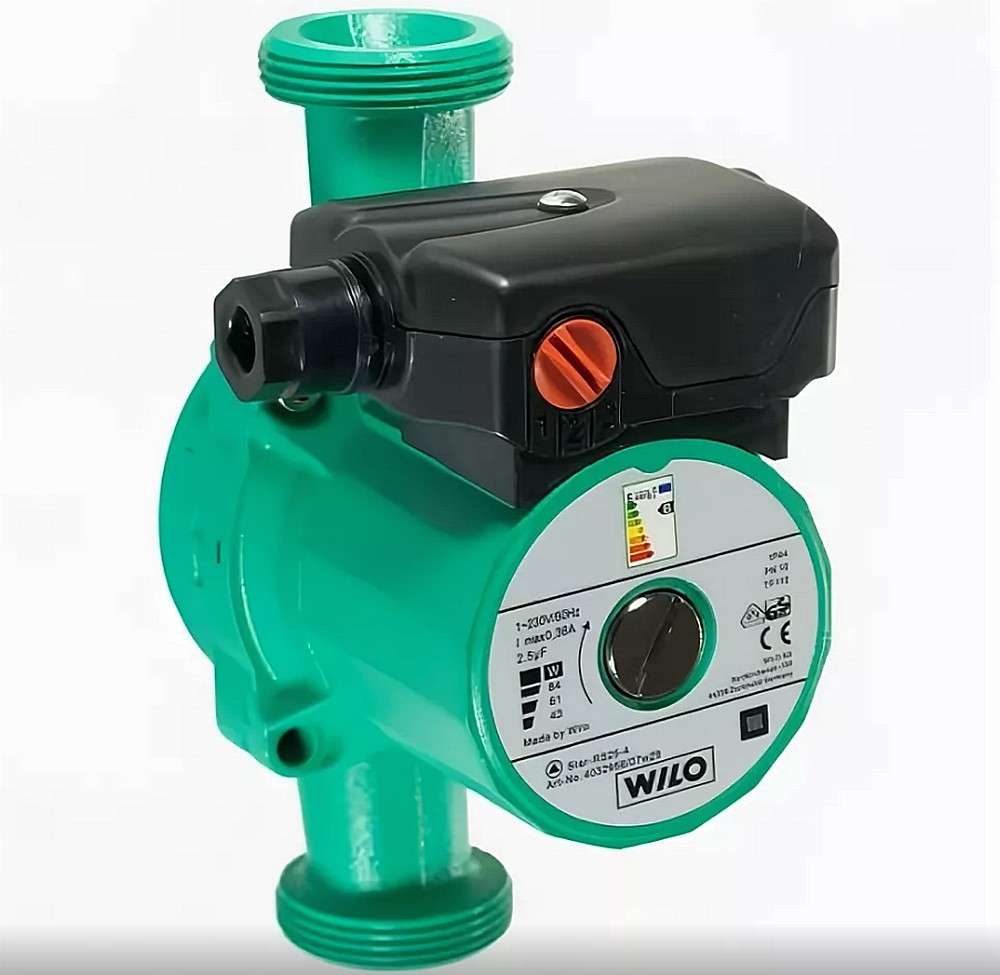

Циркуляционный насос Wilo Star-RS 25/4-180
Фото: https://beru.ru
Пользуется популярностью у отечественных домовладельцев немецкий насос циркуляционный для теплого пола Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.
Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

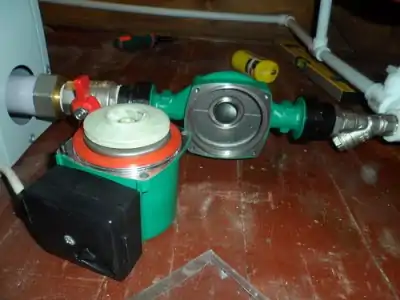

Обслуживание и ремонт
Агрегаты настолько просты, что провести работы по обслуживанию можно самостоятельно.
Не вращается вал
Из-за низкого уровня шума не сразу обнаруживается, что насос перестал нормально работать. Эта неисправность выявляется с помощью специального тестера вращения вала. Если шкала показала отсутствие вращения, то устройство немедленно отключается от сети.
Иногда такое случается из-за длительного простоя или постороннего предмета, попавшего в камеру. В обоих случаях насос придётся разбирать. Вал надо раскрутить (для этого на нём есть насечки) и извлечь попавшие частицы. В некоторых моделях придётся вытащить двигатель и раскрутить вал, после этого собрать насос и протестировать.
Появляется скрип
Такое возможно при нагревании системы.
Причиной скрипа является соприкосновение шкива двигателя и пробки спуска.
Устраняется установкой прокладки на пробку. Если это не помогло, аккуратно отпиливается часть шкива, не более 3 мм.
Срезается та часть, которая соприкасается с втулкой.
Глохнет
Для устранения этой неисправности придётся разобрать насос и очистить накипь, пользуясь щёткой. Для предотвращения этого на длительное время устанавливается фильтр грубой чистки.
Вибрирует помпа
Эта проблема решается заменой подшипников, новые вбиваются на место киянкой или деревянным молотком.
Шум и вибрация появляются также из-за падения давления в системе. Соответственно повышается уровень давления на входе. Эффективно бывает понизить вязкость жидкости.
Низкий напор воды
В первую очередь смотрят правильность подключения (если сеть трехфазная). Если проблема не в этом, то придётся проверить все:
- степень загрязнённости фильтра;
- количество гликоля в теплоносителе (если выше нормы, то жидкость будет слишком вязкой);
- исправность труб в контуре.
Выявив проблему, нужно привести нарушенные параметры в соответствие с рекомендованными производителем.
Напор
Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.
Насос Wilo Yonos
Насос Wilo Yonos состоит из блока гидравлики отлитого из чугунного сплава, электромотора с магнитами постоянного действия в исполнении так называемого “мокрого ротора”. Главное преимущество насоса становится применение электронного блока частотного преобразователя вращения электродвигателя.
Основные режимы работы:
Переменное давление (Δp-v):
В пределах обозначенного диапазона за счет регулирования вращения двигателя, происходит линейное преобразование заданного значения перепада давления. Простыми словами, у вас есть отапливаемое помещение с десятью радиаторами. В одной из комнат-спальне стоит два из них. Когда за окошком лютая зима , то они отдают вам свое тепло и никаких вопросов не возникает.
Но вот приходит весна и солнце все чаще заглядывает к вам в окно. Вам становится жарко и Вы решаете перекрыть один из двух радиаторов в вашей спальне. Вот именно в таком случае насос Wilo Yonos учтет изменение системы отопления и линейно снизит частоту вращения электродвигателя. Таким образом произойдет балансировка системы отопления, а кроме того снизится значение шумовой характеристики в термостатических клапанах. Проще говоря система будет тихая и идеально сбалансированная.
Постоянное давление (Δp-c):
Режим позволяет поддерживать постоянное установленное значение перепада давления H. Инженеры компании Wilo советуют прибегнуть к такому варианту регулирования, например при обустройстве системы “теплых полов” или при эксплуатации насоса в старых системах отопления, там где магистрали трубопроводов имеют завышенные значения. Насос Wilo Yonos, идеально подойдет для балансировки системы, в которых неизвестны меняющиеся характеристики сети.
Wilo Yonos оборудован воздухо-отводчиком: длительность работы функции отвода воздуха может продолжаться до 10 минут после активации. По завершению работы насоса в режиме воздухо-отводчика, необходимо установить один из двух выбранных вариантов управления.
Выбор режима работы
Выбор режимов регулирования Wilo Yonos происходит опосредственно переключением красного вертушка. Производитель позаботился о работе насоса в автоматическом режиме, фиксированная производственная установка позволяет экономить электроэнергию.
На лицевой стороне коробки управления Wilo Yonos производитель вывел индикацию параметров потребляемой мощности, давления, установленной регулировки преобразования частоты и так далее.
Насос Wilo-Yonos PICO 25/1-6
- Yonos PICO = Высокоэффективный насос
- 25 Резьбовое соединение DN 25 (Rp 1)
- 1-6 1 = минимальный напор в метрах (возм. регулировки до 0,5 м) 6 = максимальный напор в метрах при Q = 0 м³/ч
- Монтажная стандартная длина 180 мм.
1 Какие особенности у циркуляционных насосов?
Многие считают, что для систем отопления достаточно просто проложить носитель, подключить его к котлу и забыть обо всех проблемах.
Однако технические характеристики отопительных контуров могут падать, прямо пропорционально протяжности этих самых трубопроводов. В системе ГВС тепловой носитель обязан пройти весь контур, вернуться в систему подачи и снова завершить полный цикл обогрева.
Это вполне оправданная и продуманная система, которая редко дает сбои. Именно за счет ее простоты ей редко требуется ремонт или серьезное обслуживание. Однако часто случаются ситуации, когда трубопроводы систем ГВС становятся слишком длинными.
Не говоря уже о том, что за неравномерный прогрев вам еще и заплатить придется прилично, так как котел хоть и будет работать непродуктивно, но электричество или газ жечь не перестанет.
Ситуация усугубляется, если вы решили смонтировать себе водяные теплые полы. В отличие от обычных радиаторных систем отопления, теплые полы обладают очень протяжными контурами. Их длина может доходить до 50-80 метров на одной ветке. А таких веток, как правило, не меньше 3.
Циркуляционный насос Вило с разных ракурсов
Неудивительно, что в столь протяжной системе просто необходимо смонтировать циркуляционный насос, иначе эффективности от отопления вы не получите.
Если же установить насос Wilo, то ситуация сразу же изменится. У этих насосов задача одна – поднимать давление и напор в системе отопления. Работают они по предельно простой технологии. Их устройство можно описать несколькими словами.
Насосы Wilo состоят из корпуса, рабочей камеры, двигателя, ротора и крыльчатки. У циркуляционного насоса двигатель, как правило, слабый, так как его технические характеристики и задачи довольно незначительны.
Однако компания Вило решила изменить эту традицию, и выпускать линейку насосов Вило не только со стандартными или слаботочными движками, но и с довольно мощными характеристиками. Такой является линейка Wilo Stratos.
Циркуляционный насос врезают в трубопровод отопления на трубе обратки. Там он начинает свое действие. За счет вращения ротора двигателя, вращается и крыльчатка из стали или пластика. Компания Вило предпочитает использовать пластик, но этот момент зависит только от производителя.
Вращение стимулирует всасывающий эффект в конкретной точке системы, что сразу же повышает давление и напор на участке. Как правило, один небольшой циркуляционный насос способен поднять давление в системе отопления или ГВС на 2-4 метра.
Для кардинального изменения ситуации таких показателей не хватит, но этого от циркуляционных насосов и не требуется. В случае чего, их можно докупить и поставить на других участках.
Плюс стоит помнить, что продукция компании Wilo способна выдавать напор и больше 6 метров, если используются насосы, в которых устройство предусматривает взаимодействие с мощными двигателями и сухим ротором.
Циркуляционные насосы Wilo – технические характеристики
Насосное оборудование германской марки Wilo предназначены для работы в различных сферах. Это может быть теплоснабжение, холодное или горячее водоснабжение, перекачка фекальных стоков, агрессивных сред, подъем воды с глубины и повышение давление в системах.
С целью оптимального выбора производитель представляет свое оборудование очень широким модельным рядом, это позволяет очень точно подобрать именно тот насос, который необходим. Недостатком может являться только два фактора: первый – при выходе из строя какой-либо детали ее необходимо заказывать, второй – при отсутствии электроэнергии насос перестаёт работать.
Заключение
Как можно видеть по вышеизложенному материалу, такие насосы для систем отопления (хотя их установка возможна также и в трубопроводных магистралях горячего водоснабжения) позволяют повысить эффективность и производительность работы, сократить затраты, а также исключить поломки.
Циркуляционные насосы Вило
Насосы от именитого немецкого бренда удивительно хорошо встраиваются в уже существующие и функционирующие системы отопления (за счет небольшого веса и габаритов). Они обеспечивают быстрый ток теплоносителя и его циркуляцию по всем радиаторам.
Тем не менее, к их выбору подходить нужно со всей ответственностью, учитывать площадь обогреваемых помещений, а также потери на трение в трубах.
Выбор циркуляционных насосов WILO – прекрасная возможность стать владельцем эффективной системы обогрева. Такое оборудование полностью отвечает всем стандартам качества, изготавливаются только из лучших материалов и по инновационным технологиям.
Системы воздушного отопления: выбираем наилучший источник тепла — смотрите здесь.
