Как сделать четырехскатную крышу своими руками?

Типы стропильных конструкций четырехскатных крыш:

3.1 Классическая вальмовая

Изготовляется из двух скатов в виде треугольников и двух трапецеидального вида, стропила выполняются без переломов, начало берут от конька, свесы выходят одинаковыми по высоте.

Схема стропил четырёхскатной вальмовой крыши

3.2 Шатровая

Визуально выглядит проще, но в установке своими руками гораздо труднее, чем классическая крыша. Состоит из стропильной конструкции, где установлены стропила равной длины, соединяющиеся в одном месте.

Схема стропил четырёхскатной шатровой крыши

3.3 Другие типы

Также существуют такие типы четырёхскатной кровли, как – полувальмовые, вальмово-фронтонные, многощипцовые, бубновые и другие.

Для сравнения основные типы четырёхскатных крыш можно посмотреть на рисунке ниже:

Виды четырехскатных крыш; а – вальмовая; б – шатровая; в – полувальмовая; г – вальмово-фронтонная: 1 – конек; 2 – вальма; 3 – треугольные скаты; 4 – фронтон; 5 – скат; 6 – разжелобок (ендова); 7 – опорная доска

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

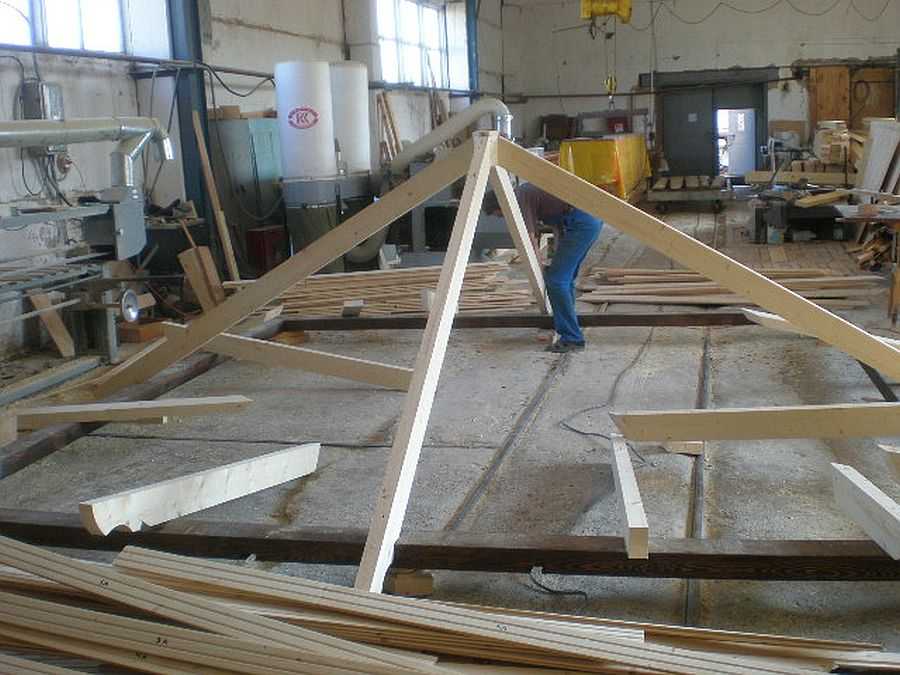

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

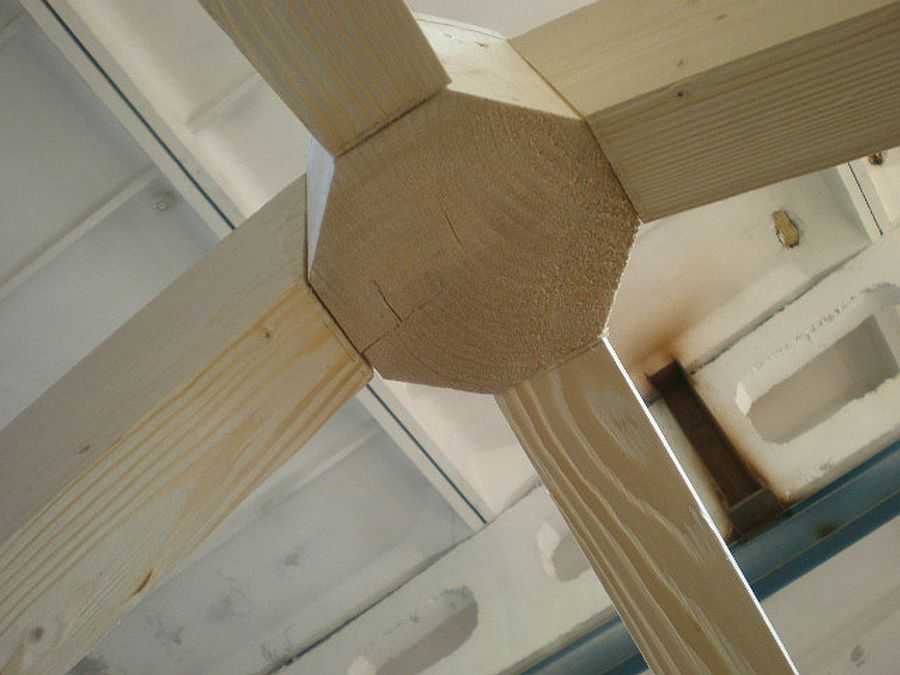

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

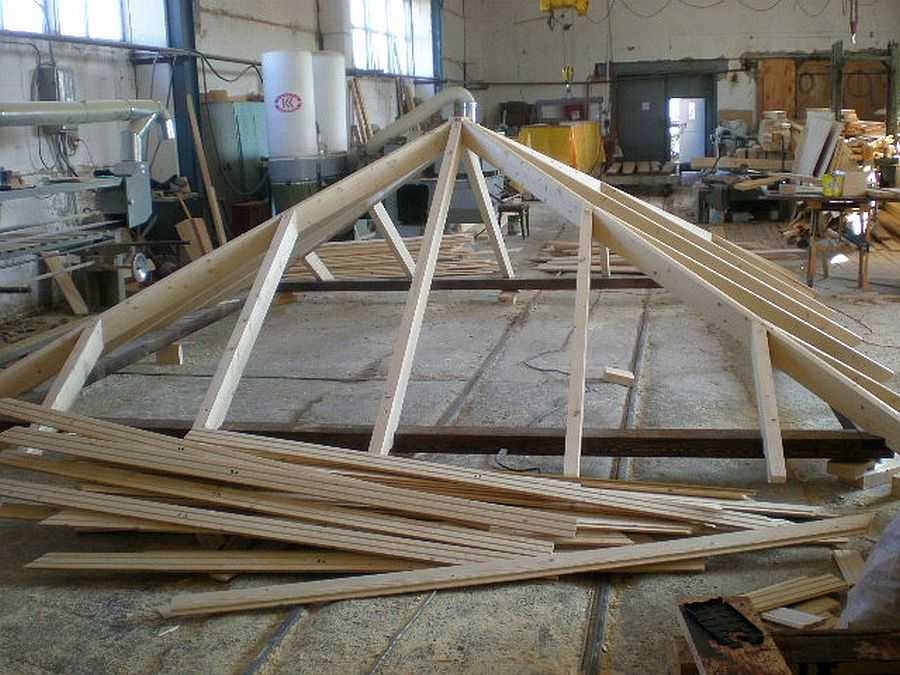

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

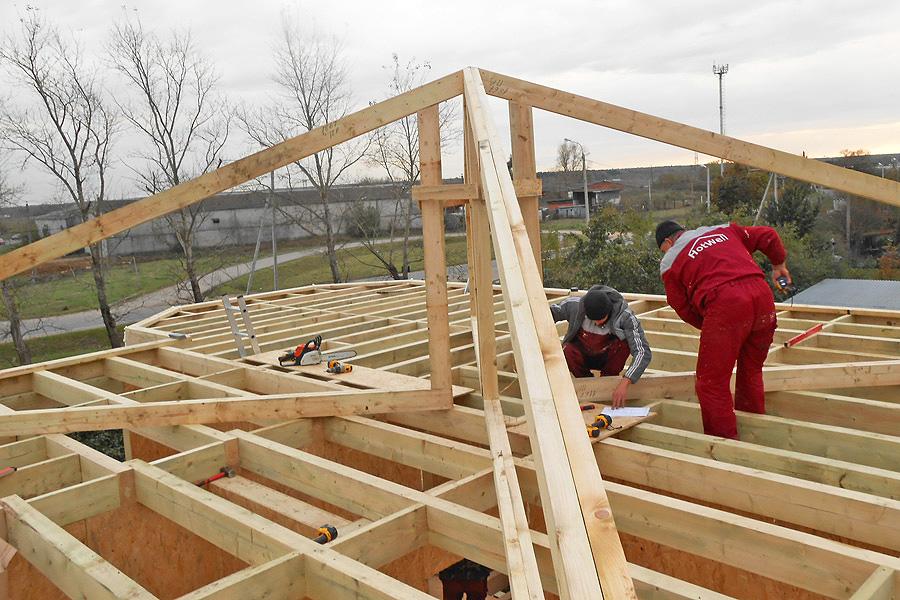

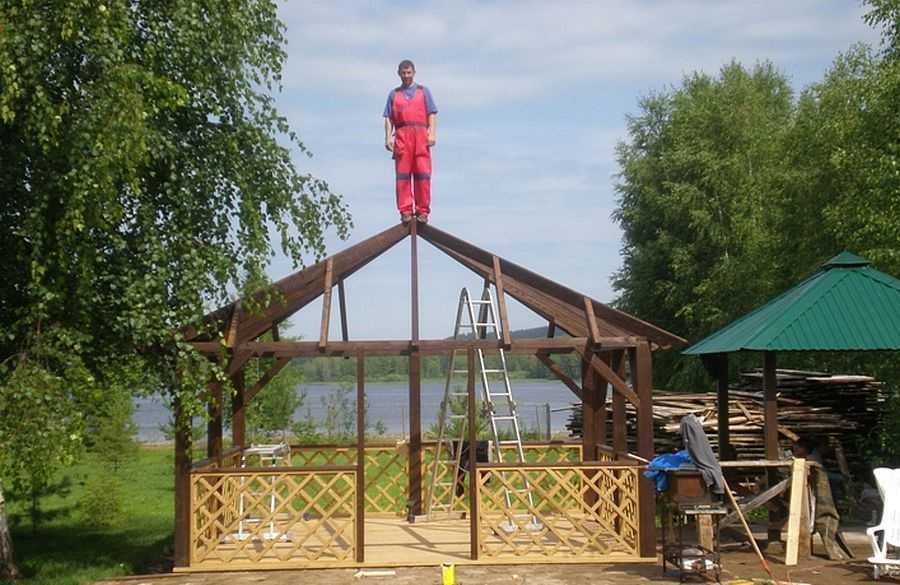

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Монтаж – пошаговая инструкция

1. Измерить диагональность и горизонтальность, если есть неровности, то устранить. Лежень, мауэрлат, прогон должны иметь строгую горизонтальность.
2. Брус, доски, стропила и прочие деревянные элементы обработать антисептиком.
3. Укладываем и крепим мауэрлат.
4. Лежень, как и мауэрлат, кладут на гидроизоляцию, к нему крепят болтами стойки, на которые устанавливают прогон.
5. Установить сойки.
6. Прогон закрепить на стойках металлическими пластинами.
7. Разметить на мауэрлате места для крепления стропильных ног.
8. Стропила нужно начинать монтировать снизу, а потом к прогону.
9. Проверить точность конструкции можно обычным способом, натянув веревку.
10. Установить обрешетку.

Подведем итог, если будете следовать этой простой инструкции, то возведете отличную четырехскатную кровлю. Также воспользуйтесь советом, как произвести расчет, так как вы строите для себя, то используйте самый благоразумный вариант.

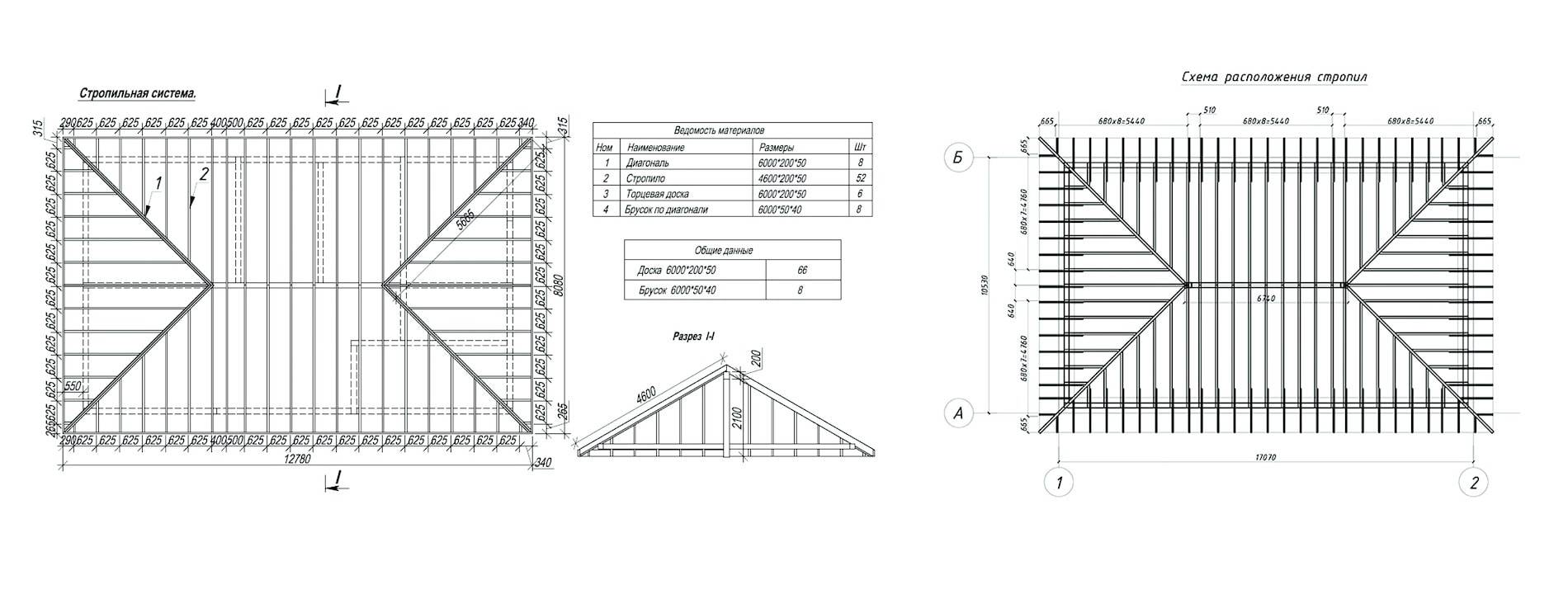

Чертеж стропильной системы конструкции

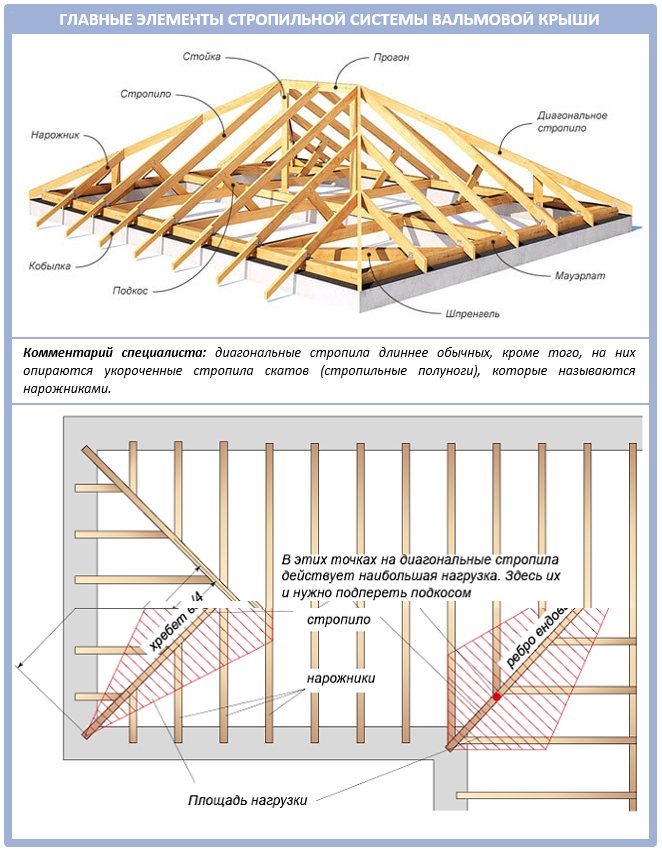

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Особенности монтажа четырёхскатной крыши

Во время строительства четырехскатной кровли – основным техническим документом являются чертежи конструкции. Схемы устройства кровли можно без труда найти в интернете, но если вы хотите на 100% быть уверенными в надёжности вашей крыши, то необходимо обратиться к проектировщикам. Проектная фирма выполнит расчёт, опираясь на особенности климатических условий, ветровую и снеговую нагрузку, размеры здания и прочие немаловажные параметры, такой расчёт будет строго индивидуальным, а значит точным и надёжным.

Каркас четырёхскатной кровли сделан не из одних стропильных элементов – на основных несущих стенках располагается мауэрлат. Эта деталь конструкции должна быть смонтирована строго в горизонтальном положении, чтобы обеспечить точную геометрию всей постройки. На опорную балку монтируются потолочные брусья, при изготовлении деревянного сруба, стропила укрепляются сверху венца.

Поэтапная инструкция монтажа

Четырехскатная крыша своими руками – это вполне возможно, хотя и непросто. Рассмотрим этот процесс по этапам.

1. Укладка мауэрлата и лежней (внутренних брусьев, служащих для опоры).

Цель: распределение нагрузки равномерно под давлением стропильной системы, покрытий крыши и снега.

Материал: железобетонные балки и дерево.

Древесина чаще всего используется, поскольку ее легче обрабатывать. Используют для кровли брусья размером от 100 × 150 мм до 150 мм × 150 мм.

Брусья укладывают на несущие стены сверху, а те закрепляются анкерными шпилями. В процессе строительства стен в кладку углубляют шпильки. Если здание деревянное, то венец сруба выступает в качестве опоры.

Гидроизоляцию между стенами и мауэрлатом прокладывают из двух слоев рубероида.

Лежни укладывают согласно их назначению – на несущие стены.

2. Установка перекрытий. При отсутствии внутренних перегородок, или в том случае, когда они располагаются далеко от центра кровли, стоки устанавливают на усиленные балки перекрытий, т. е. на доски с габаритными размерами 50 × 200 мм. А балку, которая должна переносить нагрузки, делают из объединенных досок или бруса размером 100 × 200 мм.
3. Последовательность установки балок перекрытий или опорных стоек.

Балки перекрытий или стойки выравнивают с помощью отвеса. Далее фиксируют временными подпорками на саморезы с помощью уголка и металлических пластин-накладок стойки к лежню или перекрытию.

Стойки устанавливают в один ряд по центру кровли под коньком, придерживаясь расстояния между стойками не более 2 м. Если кровля будет шатровая, то стойки выставляют по линиям диагоналей с одинаковым размером друг от друга. Высота стойки соответствует размеру кровли.

4. Установка прогонов. Для четырехскатной классической кровли это считается коньковым прогоном. Если крыша шатровая – прогоны в виде прямоугольника укладываются на стойки.

Крепятся прогоны на саморезы и на уголок.

5. Последовательность установки боковых стропил.

Со стороны крайней доски укладывают стропила к коньковому брусу, их ширина должна соответствовать ширине доски стропила (150 мм).

Изготовление шаблона:

• толщина доски – 25 мм;
• на шаблоне делают пометки – верхний запил (место опоры стропил на коньковом брусе);
• выпилка;
• делают пометку на шаблоне нижнего запила, прикладывая шаблон к коньку – на месте опоры на мауэрлат;
• к коньковому прогону прикладывают шаблон, где устанавливаются боковые стропила с целью корректировки размеров;
• проводят разметку стропил и по шаблону выпиливают;
• полученные стропила укладывают на коньковый прогон и мауэрлат;
• крепят, как ранее описывалось, шаг – от 0,5 до 1,5 м.

6. Последовательность установки диагональных стропил.

Аналогично боковым стропилам получают шаблон и выпилку диагональных стропил, учитывая, что они претерпевают повышенное давление и производят из двух сращенных досок. Диагональные стропила опираются на стойки и угол мауэрлата, а запил досок выполняется под углом 45 °.

7. Установка нарожников (части кровли, которые укладывают на диагональные стропила и составляют каркас ската; их верхняя часть опирается на диагональные стропила, а нижняя – на мауэрлат).

8. Установка шпренгелей (вертикальных опор). Шпренгели ставят под диагональные стропила на нижнюю четверть, поскольку в этом месте образовывается дополнительная нагрузка. Устанавливают как коньковые стойки. Под боковые стропила устанавливают подкосы, упирающиеся верхней частью в стропильную ногу (под углом в 45o), а нижней – в лежень или балки перекрытий.
9. Обрешетка. В качестве кровельного материала подойдет любой. Например, если кровля имеет сложную конструкцию, то лучше применить мягкую черепицу, а вот наиболее важный вопрос – это утепление. Если образованное пространство будет играть роль мансарды – утепление крайне необходимо, а если в роли чердака – можно утеплить только перекрытия.

Таким образом, самостоятельно возвести вальмовую крышу достаточно сложно, но при ответственном подходе к вопросу – вполне выполнимая задача.

Проектирование и расчет

Перед тем как построить систему (своими руками вы будете это делать или обратитесь за помощью к строителям), необходимо ее спроектировать, осуществить расчет будущего здания, сделать чертеж конструкции. Уклон скатов четырехскатной вальмовой крыши варьируется от 5 до 60 градусов, все зависит от нагрузок, типа кровельного продукта и предназначения чердака. В регионах, где часто бывают сильные ветры или климат предполагает небольшое количество осадков, кровля делается с небольшим наклоном; при частых дождях и обильных снегопадах наклон лучше сделать в 45-60º.

Формула расчета угла наклона четырехскатной крыши.

Угол наклона определяет и материал для крыши, например, если он – 5/18º, то лучше сделать рулонное покрытие. Расчет стропил – первый пункт в составлении проекта. Сечение их определяет совокупность ожидаемых нагрузок (сколько будет весить стропильная система, пирог кровли; ветровые и снеговые нагрузки), а также степень уклона крыши.

Расчет определяет и шаг между деталями, помогает проверить несущую способность. На данном этапе работы решается, какие стропила будут делаться (висячие или наслонные), выясняется, нужны ли дополнительные элементы (раскосы, дающие возможность уменьшить нагрузку на стропила; затяжки, препятствующие расшатыванию конструкции). Если вдруг выясняется, что стандартный размер пиломатериалов не годится для будущей постройки, то делается расчет их изменения (подпиливания или наращивания).

Разновидности четырехскатной крыши

Разновидности четырехскатных крыш

Конфигурация четырехскатной крыши определяется конфигурацией здания и пожеланиями его владельцев относительно оригинальности строения.

Существуют следующие разновидности конструкции:

• Голландская. Данный вариант считается классикой, отличается полным отсутствием фронтонов, герметичностью и прочностью. Состоит из двух трапециевидных и двух треугольных скатов. Помимо эстетической составляющей, вальмовая кровля характеризуется устойчивостью к ветровым нагрузкам. Стропильная система состоит четырех накосных диагональных опорных стропил, идущих от двух вершин скатов к верхним углам строения. Конструкция достаточно проста в проектировании и сборке, чтобы изготовить ее самостоятельно.
• Полувальмовая голландская. Сочетает в себе элементы кровли с двумя и четырьмя скатами. От классики отличается усеченными торцевыми скатами. По размерам торцевые вальмы значительно меньше длины боковых скатов. Расхождение составляет 2-3 раза. Торцевые скаты устанавливаются с крутым уклоном, что дает возможность монтажа в них смотровых окон, крепящихся к стропилам.
• Полувальмовая датская. Отличается от голландского варианта большей сложностью и оригинальностью. Сделать такую конструкцию сложно, но потраченные усилия того стоят. Строительство ведется поэтапно. Сначала делаются усеченные по краям боковые части каркаса, затем к ним присоединяются наклонные торцевые части в форме трапеции. Остаются вертикальные треугольники, которые и придают кровле неповторимость. Минус в том, что крупные окна установить нельзя, эта возможность ограничена только размером фронтонов.
• Шатровая. Данная разновидность вальмовой кровли отличается правильностью геометрических параметров и состоит из четырех равнобедренных треугольников с одинаковым градусом наклона. Вершины сходятся в одной верхней точке, а боковые стороны соединяются по краям фигур. Несмотря на кажущуюся простоту, проектирование и возведение шатрового каркаса довольно сложное, так как нужно грамотно выполнить соединение всех стропил в одной точке.

Нужно на основе всестороннего анализа вопроса сделать выбор, в котором органично сочетаются такие аспекты, как презентабельность, прочность, стоимость и возможность возведения конструкции своими руками.

Этапы выполнения работ по монтажу каркаса

1. Монтаж мауэрлата и леженя.
2. Установка вертикальных стоек с шагом в 1000 – 1200 мм.
3. Крепление конькового прогона.
4. Монтаж стропильных ног. Сначала изготавливают один элемент, примеряют его к мауэрлату и коньковому прогону. На его основе делают остальные детали. Шаг установки стропильных ног – 600 или 1200 мм.
5. Монтаж диагональных стропил. Начинают крепление с верхней части, доски врезают в конек таким образом, чтобы они стали его продолжением. Снизу их крепят в углах мауэрлата.
6. Крепление нарожников.
7. Установка подкосов и шпренгелей. Эти элементы не всегда являются необходимыми. Если конструкция достаточно прочная и без них, то в монтаже нет надобности.Дополнительные элементы нужны обязательно, если длина стропил – от 6 метров и более. В остальных случаях – на ваше усмотрение.
8. Монтаж гидроизоляции. Выбранный материал крепится при помощи строительного степлера.
9. Настил обрешетки. Если она будет сплошной, подойдет обычная фанера. Для решетчатого каркаса используют доски.
10. Укладка кровельного материала. Крепление осуществляется исключительно тем способом, который подходит для конкретно выбранного стройматериала. Лучше всего использовать крепеж, идущий в комплекте.
11. Монтаж водосточной системы. Это завершающая часть работ по установке кровли.

Если чердачное помещение вы планируете использовать в качестве жилой мансарды, нужно утеплить его изнутри. Затем останется лишь провести отделочные работы – и кровля готова к эксплуатации и снаружи, и внутри.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Четырехскатная шатровая крыша на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Четырехскатная шатровая крыша для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания крыши прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Виды нагрузки и её расчет

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

Расчет площади

Чтобы строительство крыши прошло без проблем, необходимо правильно посчитать, сколько и какого сечения потребуется бруса, а также площадь кровельного покрытия. В этом случае монтаж будет осуществлен без задержек на закупку недостающего материала, а также после окончания работ не останется большого количества неликвидных излишков.

В зависимости от выбранной конструкции, кровля представляет собой четыре равнобедренных треугольника (классический шатровый проект) или две трапеции и два треугольника. Достаточно взять составленную схему и разбить плоскости на прямоугольные треугольники. Дальше проводится простой расчет:

• высота и ширина перемножаются и результат делится пополам;
• слагаются площади каждого треугольника;
• добавляется резерв 10-30% на обрезки в зависимости от сложности формы скатов.

Получив площадь внешнего покрытия, необходимо сделать проект внутренней части крыши. В него входит мембрана, гидроизоляция и утеплитель. Без этих материалов просто нет смысла делать красивый дом, под куполом которого будет сыро, чрезмерно жарко или холодно.

Утеплитель выбирается заранее и под его размер часто подбирается шаг стропил. Ширина стандартной теплоизоляции составляет 60, 80 и 100 см. В большинстве случаев обрезки используются повторно.

Если принято решение использовать пенополиуретан, высчитывается объем пространства между стропил. Пена продается в баллончиках, расчетный объем которых указан в инструкции.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м. Снеговой мешок может увеличить этот показатель до 400-450 кг/м.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

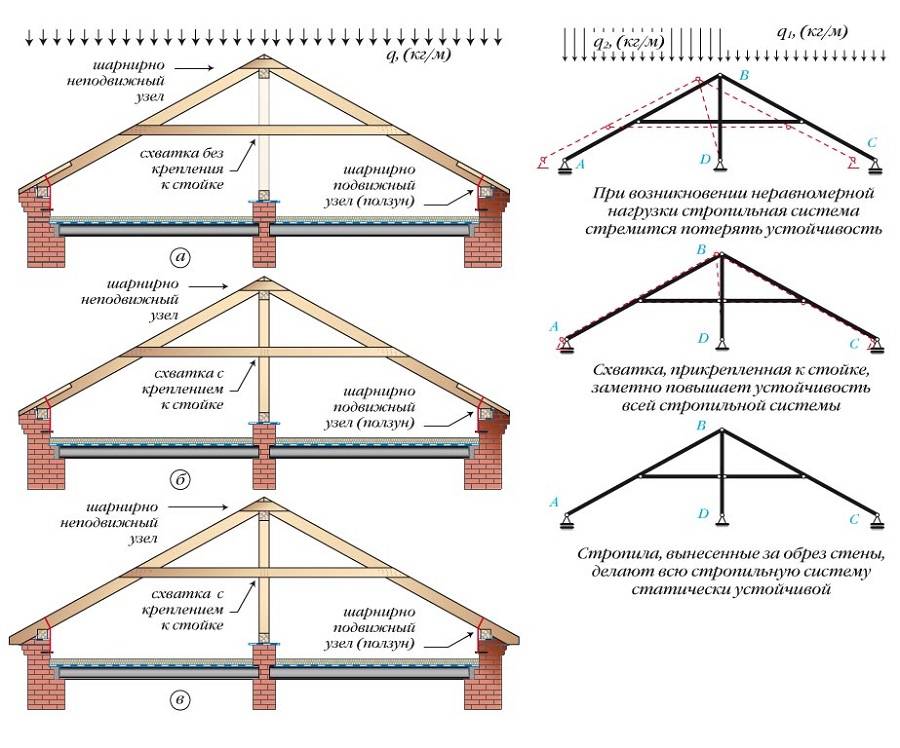

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

• В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
• Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
• Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
• Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.
