Центральные системы кондиционирования воздуха и их автоматизация

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции
избыточного тепла и влаги, разбавления вредных концентраций паров и
газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также
для обеспечения расчетных санитарно-гигиенических норм и свободного
дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т.е. при недостатке тепла,
общеобменную приточную вентиляцию устраивают с механическим побуждением и
с подогревом всего объема приточного воздуха. Как правило, перед
подачей воздух очищают от пыли. При поступлении вредных выделений в
воздух цеха количество приточного воздуха должно полностью
компенсировать общеобменную и местную вытяжную вентиляцию.

Суть автоматизации

Получая заданные параметры, введенные в автоматику кондиционера, система начинает достигать, а далее поддерживать уровень влажности и температуры. Нормальными параметрами для среды, где находятся люди, считается:

влажность на уровне от 40 до 60%;
температура — 20–24 градусов;
скорость движения воздуха во внутреннем объеме до 1 м/с.

Для удобства контроля и повышения комфорта применяют автоматические системы кондиционирования, места установки и функциональность которых определяется еще на этапе проектирования. Учитывая тот факт, что для гарантирования бесперебойной работы могут применяться сразу несколько дублирующих систем, либо работающих на 50 % мощности, такая автоматизация должна включать в себя управление сразу несколькими подсистемами.

Правильно настроенная и установленная система контроля кондиционерами и вентиляции способна не только улучшить условия жизнедеятельности людей внутри помещения, но и снизить затраты на работу системы, эффективно обрабатывать и осуществлять контроль параметров воздуха, включая влажность, температуру.

Автоматику для кондиционирования составляют программные и аппаратные средства, по обеспечению контроля над оборудованием. Заранее составленная индивидуальная последовательность алгоритмов, гарантирует корректную работу оборудования при изменении ключевых параметров воздуха, при возникновении внештатных ситуаций или при выходе из строя тех или иных подсистем.

Установив элементы контроля, можно легко интегрировать подсистему управления вентиляцией и кондиционированием воздуха в систему управления жизнеобеспечением здания. Таким образом, большие объекты, сложные системы и механизмы управления становятся доступными с одного пульта, который даже может быть подключен к доступу через сеть Интернет или высылать СМС оповещение инженеру или оператору.

Промышленные центральные кондиционеры — это очень сложные приборы, которые снабжены огромным количеством всевозможных датчиков и устройств контроля состояния воздуха. При этом система управления может запускать режим самодиагностики, который включает в себя сбор данных с модульных частей оборудования, заменять локальную температуру и тестировать работоспособность заданных узлов и агрегатов.

Внештатные ситуации, такие как перебои в электроснабжении, попадание сторонних предметов в каналы и вентиляторы, перепады напряжения, выход из строя датчиков должны отслеживаться установленным программно-аппаратным комплексом. Он прост в использовании, не потребует длительного обучения вашего персонала, однако существенно снизит количество регулярно затрачиваемого времени на обслуживание центрального кондиционера.

Основа

Сплит система состоит из двух частей:

Иными слова, одна часть устанавливается внутри помещения и закрепляется на стене, а вторая часть монтируется снаружи помещения (на улице). Между ними прокладывается магистраль, которая не должна превышать 20 метров длины.

Сплит-система

Перепад высот между блоками допускается до 15 метров. Это способствует отсутствию шумных звуков, которые могут возникать во время работы устройства, компрессор находится в наружной части системы, а сам блок крепится подальше от оконного проема. Вентилятор, встроенный во внутреннюю часть кондиционера, пропуская через себя воздух, также создает шум, но он практически не слышен.

Возрастающий шум может говорить о том, что устройство требует чистки системы или фильтров. Сегодня можно приобрести систему, шум которой достигает 23 Дб, он практически не заметен. Громкость шума зависит от размера устройства. Соответственно, чем больше размер модели кондиционера, тем громче у него шумы.

Как выбрать сплит систему кондиционирования для спальной комнаты или зала? Прежде, чем осуществить выбор подходящего устройства, нужно уточнить все необходимые параметры помещения. Для этого понадобится общая площадь комнаты (офиса и т.д.), высота потолков и др. Следует подумать над тем, какое оборудование подойдет под интерьер помещения. Сегодня рынок бытовой техники предоставляет огромный выбор кондиционеров, где можно выбрать систему на любой вкус и к любому интерьеру.

Устройство можно устанавливать и в детской комнате, хотя в принципе это не рекомендуется, но как проводить полноценную циркуляцию воздуха помещения? Если планируется установка системы в спальне ребенка, нужно избежать попадания воздушного потока на места: где малыш отдыхает (особенно на кроватку), на игровое место и область рабочего стола (для школьника).

Особенности работы сплит-системы

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

для организации систем водоснабжения на промышленных предприятиях;
для организации систем водоснабжения жилых кварталов;
для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Кондиционирование помещений большой площади

Summary:

Описание:

Преимуществом систем кондиционирования, обслуживающих помещения большой площади, такие как выставочные павильоны, должно быть сочетание надежности центральных систем теплохолодоснабжения с гибкостью и экономичностью децентрализации.

Преимуществом
систем кондиционирования, обслуживающих помещения большой площади, такие как
выставочные павильоны, должно быть сочетание надежности центральных систем теплохолодоснабжения с гибкостью и экономичностью
децентрализации.

Технический
анализ инженерных требований и необходимых условий обеспечения комфорта
пользователей, а также энергетических и экологических потребностей позволил
выявить принцип построения децентрализованной системы кондиционирования нового
типа, обладающей преимуществами централизованных систем, но лишенной при этом
ее же некоторых основных недостатков.

– тема на сегодняшний день весьма актуальная, поскольку
возводится немалое количество таких объектов, и планы строительства на
ближайшее время довольно большие.

Основное
техническое решение, применяемое для организации вентиляции и
кондиционирования, – это централизованная система с распределением через диффузоры
вертикальной подачи воздуха.

Собственно
говоря, существуют два вида таких вентиляционных систем:

•
Централизованная система, которая использует в качестве жидкости-теплоносителя
горячую или охлажденную воду, приготавливаемую тепловыми и холодильными
станциями. А станции, в свою очередь, обеспечивают питание
высокопроизводительных систем воздухоподготовки (11 000– 14 000 л/с эквивалентных 40 000– 50 000 м3/ч).

• Децентрализованная система на основе множества моноблочных контуров с
воздушными или водяными конденсаторами для систем WLHP
или WSHP максимальной мощностью, как правило,
не выше 7 000–8 000 л/с (эквивалентных 15 000–16 000 м3/ч), общей чертой
которых является чаще всего серийное производство.

Оба указанных
вида обладают различного рода преимуществами и недостатками, отчего
разработчик, остановив свой выбор на одном из них, вынужден в любом случае идти
на определенные компромиссы, иногда существенные, в ущерб параметрам
экономичности и эксплуатационным характеристикам сети.

Технический
анализ инженерных требований и необходимых условий обеспечения комфорта
пользователей, а также энергетических и экологических потребностей объектов
такого рода позволил выявить принцип построения децентрализованной системы
кондиционирования нового типа, обладающей преимуществами централизованных
систем, но лишенной при этом ее же некоторых основных недостатков.

Правила установки и эксплуатации систем вентиляции

Общие системы вентиляции и кондиционирования обязательны к установке в процессе строительства любого современного здания. Они не только отвечают за чистоту и свежесть воздуха, но и являются важным фактором обеспечения противопожарной безопасности

Именно поэтому вентиляции следует уделять внимание даже при возведении нежилых построек — складов, производственных помещений и прочих

При разработке системы вентиляции дома учитываются следующие нормы, которым она должна соответствовать:

Основное назначение состоит в обеспечении приток и выведения воздуха их комнат для комфортного и безопасного нахождения людей в здании.
Система должна своевременно и точно удалять вредные примеси из кислорода. Это обеспечивается путём установки фильтров на активные элементы конструкции.
Приборы вентиляции и кондиционирования отвечают и за выведение лишней влаги из воздуха. Повышенная влажность может негативно сказываться на здоровье людей, а также отрицательно влияет на строительные конструкции, мебель, бумагу и другие материалы.
Система кондиционирования регулирует температурный режим в здании в зависимости от времени года.

Для правильного обустройства систем вентиляции существуют определённые нормы, зафиксированные в «Строительных Нормах и Правилах». Это официальный свод инженерных правил, которые определяют технику строительства любых зданий. При разработке плана вентиляции, следует придерживаться требований разделов СНиП.

При эксплуатации систем вентиляции и кондиционирования воздуха запрещается:

Закрывать и застраивать вентиляционные каналы и решётки.
Использовать помещения с центральными установками не по назначению, хранить в них посторонние предметы.
Использовать приточно-вытяжные воздуховоды и каналы для отвода газов от приборов отопления, газовых колонок, кипятильников и других нагревательных приборов.

Эффективность

В качестве достоинств автоматизированных систем контроля над кондиционированием и вентиляцией воздуха можно назвать:

Централизованное управление — очень популярные в последнее время системы контроля над обеспечением здания подразумевают использование одного, главного пульта контроля. Это упрощает взаимодействие программно-аппаратной среды с оператором, гарантирует быстрый доступ ко всей необходимой информации и своевременно управление. Перевод здания в разные режимы работы занимает считанные минуты, и включает изменение параметров системы безопасности, отопления, управления освещением, лифтами и многое другое.
Эффективное использование ресурсов предприятия снижает расходы на обеспечение вентиляцией воздуха и кондиционированием здания. Количество людей в помещении может меняться, меняются также и параметры воздуха снаружи здания, внутри помещений. От подбора оптимальных автоматических настроек зависит и энергопотребление центрального кондиционера.
Правильно спроектированная и смонтированная система быстро обеспечит заданные в автоматическом или ручном режиме параметры воздуха. Делается это по заранее установленной схеме, которую может корректировать оператор.
Обеспечение безопасной работы оборудования, включая экономию его ресурса.
Отслеживание в режиме реального времени основных параметров входящего и выходящего воздуха, состояния засоренности фильтров, скорости работы вентиляторов с единого центра управления.
Обеспечение дистанционного оборудования и удаленная диагностика работоспособности сложного комплекса.

В целом, установка автоматики контроля работы кондиционера и вентиляции воздуха способна экономить от 50 до 70% всех энергетических затрат.

В качестве входящих данных предусмотрены:

температура воздуха внутри и за пределами помещения;
абсолютная влажность поступающего воздуха;
относительная влажность;
расчетная энтальпия воздуха;
данные с установленных датчиков;
скорость движения ветра за пределами здания.

Общая характеристика

Основной функциональный блок, фильтрующий, подающий воздух в систему в настроенных параметрах, может быть расположен на крыше здания, на техническом этаже или даже в отдельном оборудованном под него помещении. Из агрегата поток воздуха перемещается по системе по сети воздуховодов и выводится в помещения через вентиляционные решетки, диффузоры, воздухораспределители.

В конструкции помимо воздуховодов располагаются дополнительные устройства, позволяющие довести поток воздуха до необходимых человеку параметров: увлажнить, осушить, обогреть

Поэтому при проектировании системы и разработке схемы функционирования важно правильно рассчитать и учесть все необходимые модули

Как подобрать идеальную климатическую систему?

Несмотря на то, что система чиллер + центральный кондиционер + фанкойл является едва ли не идеальным вариантом создания идеального климата в промышленном помещении, ее можно смело заменить другим оборудованием. Выбирать его следует, исходя из таких правил:

Выбор техники всегда происходит после проведения сравнительного технико-экономического исследования целого ряда возможных решений.
Для любого варианта должны быть тщательно оптимизированы эксплуатационные и капитальные затраты.
Комплекты оборудования различного класса и различных брендов должны быть всесторонне сопоставлены и изучены.
Выбирать единственно верный вариант нужно максимально аккуратно и серьезно, поскольку именно от грамотности подбора и реализации проекта будет зависеть весь срок службы оборудования.
Подбор оборудования осуществляется с учетом целого ряда данных, включая назначение самого здания, общие характеристики района, в котором оно находится, ориентировку здания по сторонам света, особенности его чертежей и помещений (для этого понадобятся планы-разрезы с указанием всех параметров каждой комнаты), характеристики всех строительных конструкций (окон, дверей, перекрытий и т.д.).
Прежде чем заказать проект, нужно знать все параметры технологического режима в здании – количество и особенности рабочих смен, число посетителей и сотрудников, режим работы техники, объем тепла, количество вредных для здоровья выделений, наличие горячего оборудования и открытых поверхностей, особенности освещения помещения, особенности энергоносителей.

Кондиционирование воздуха помещений

Для кондиционирования коммерческих и полупромышленных помещений мы применяем мультизональные системы, системы “чиллер-фанкойл”, крышные и канальные кондиционеры высоконапорного типа, которые перемещают большие объемы воздуха, имеют достаточную мощность охлаждения и ресурс эксплуатации 10-20 лет. Они обеспечивают комфортные параметры воздушной среды и гарантируют повышенную надежность.

Решим любую задачу по системам вентиляции, кондиционирования и отопления на вашем объекте в рамках вашего бюджета и сроков в Москве, Московской области и любых регионах России! Звоните: 8(800)511-72-34

Классификация системы кондиционирования

Мы классифицируем системы кондиционирования, чтобы отличать один тип от другого. Это дает основу для выбора оптимальной системы кондиционирования воздуха в зависимости от требований здания. Кондиционер можно разделить на три категории, в том числе:

Классификация по основному назначению:

Комфортное кондиционирование воздуха в гостиницах, домах, офисах и т. Д.
Коммерческое кондиционирование воздуха, например, в торговых центрах, супермаркетах и т. Д.
Промышленное кондиционирование воздуха, например, обработка, лаборатории и т. Д.

Классификация по сезону в году:

Летний кондиционер, который контролирует все четыре атмосферных условия для летнего комфорта.
Зимний кондиционер создан для комфорта зимой.
Круглогодичный кондиционер, состоящий из инструментов для нагрева и охлаждения с автоматическим управлением, который может работать в любых погодных условиях в течение года.

Типы вентилирования

В зависимости от способа перемещения потока разделяют естественную и искусственную (принудительную вентиляцию). В состав последних входят специальные агрегаты.
По функционированию бывают вытяжные, приточные и приточно вытяжные системы вентиляции. Каждая из сетей имеет свою область применения.
Воздуховоды бывают канальными (применение специальных направляющих, коробов, и др.), бесканальными, когда поток воздуха перенаправляется непосредственно в помещение.
Оборудование местного действия (индивидуальное применение) или общеобменного.

Исходя из специфики предприятия организация воздухообмена осуществляется одним или несколькими силовыми агрегатами. В современных устройствах регулирование производительности выполняется не отключением силового блока, а снижением оборотов двигателя (инверторные электромоторы). Такой способ значительно (в 1,5 — 2 раза) повышает срок службы силового блока, снижает нагрузку на электросеть (отсутствие пиковых значений силы тока), обеспечивает равномерное распределение охлажденного потока, работая в широком диапазоне мощностей.

Кондиционеры среднего класса (вторая группа)

Ко второй группе относятся кондиционеры среднего класса, японских и европейских производителей: Mitsubishi Heavy (Япония), Fujitsu General (Япония), General Fujitsu(Япония), McQuay (США), Hitachi (Япония), Hyundai (Winia / WindAir) (Ю. Корея), Sanyo (Япония), Sharp (Япония), Toshiba (Япония) и Panasonic (Япония), Kentatsu (Япония).
Эти кондиционеры обладают хорошим соотношением цена / качество и имеют достаточно высокую надежность. По этому параметру кондиционеры среднего класса почти не уступают лидерам — различия могут заключаться в упрощенной системе защиты от неправильной эксплуатации, чуть большем уровне шума у некоторых моделей и менее разнообразным функционалом.

Сплит-системы

Сплит-системы состоят из двух блоков наружного и внутреннего, соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. При этом, внутренние блоки, по способу крепления, могут быть: настенные, напольные, универсальные, канальные, кассетные, колонные, подпотолочные. Такая конструкция позволила наиболее шумную и громоздкую часть кондиционера, содержащую компрессор, вынести наружу, а внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.
Все современные сплит-системы снабжены пультом дистанционного управления, с помощью которого можно не только включать/выключать кондиционер, но и задавать параметры его работы по температурному режиму и времени, управлять направлением воздушного потока и многое другое.

Кондиционирование воздуха

Автоматизация систем кондиционирования воздуха привела к созданию более функциональных и интеллектуальных продуктов. Например, система умного микроклимата , которая автоматически регулирует работу в доме, поддерживая и выбранную пользователем температуру, решая сразу основные задачи кондиционирования и дополнительно снабжая помещение свежим воздухом. Кроме того, система MagicAir может управлять кондиционерами и увлажнителями, что позволяет настраивать все параметры кондиционирования из одного удобного интерфейса и не тратить время на ручное управление устройствами.

Удивительным образом, как бы мало мы ни разбирались в том, что такое кондиционирование, все понимают, что без него не будет здорового микроклимата в доме. Комфортная «погода в доме» включает в себя не только температуру и влажность, на которые нацелены большая часть систем кондиционирования, но и уровень углекислого газа. При его повышении выше нормы создается ложное ощущение жары, духота, которую не может исправить охлаждение обычным кондиционером, поэтому к решению задачи кондиционирования стоит подходить рационально, и выбирая систему для дома, остановиться на наиболее функциональном комплексе, который способен создавать и поддерживать нужный микроклимат.

Принцип работы

Мощность промышленной климатической техники может достигать 200 кВт. Устройство и принцип работы промышленных кондиционеров имеет сходство с бытовыми сплит-системами. Излишки тепла отбираются теплообменниками и отводятся через радиатор внешнего блока, расположенный на улице. Внутренние блоки чаще всего крепятся возле потолка, забирают воздух, охлаждают и возвращают в помещение через корпус блока или через канальные устройства (воздуховоды). Последние скрыты за подвесными потолками, облицовкой стен и другими элементами интерьера.

Шкафные системы с водяным охлаждением монтируются непосредственно в помещении. Воздух в них охлаждается за счет прохладной воды, проходящей через теплообменник.

Зональное распределение

Мультизональные

Мультизональные системы целесообразно применять, когда объемное пространство состоит из условно разделенных зон, каждая из которых отличается параметрами необходимого воздухопритока. При этом структурно разделить их перегородками не представляется возможным. К каждой зоне подводится приточный канал для поставки необходимого воздухопотока с заранее отрегулированными параметрами.

Как правило, мультизональные установки регулируют воздушные массы только по одному из критериев, например, температуре. Остальные же показатели могут отходить от заданных норм.

Применяется, когда внутри одного пространства установлено оборудование, неодинаково выделяющее тепло, требующее определенной температуры, уровня влажности, а также для производственных цехов, складских сооружений с различными веществами, материалами, постоянным пребыванием рабочего персонала и т.д.

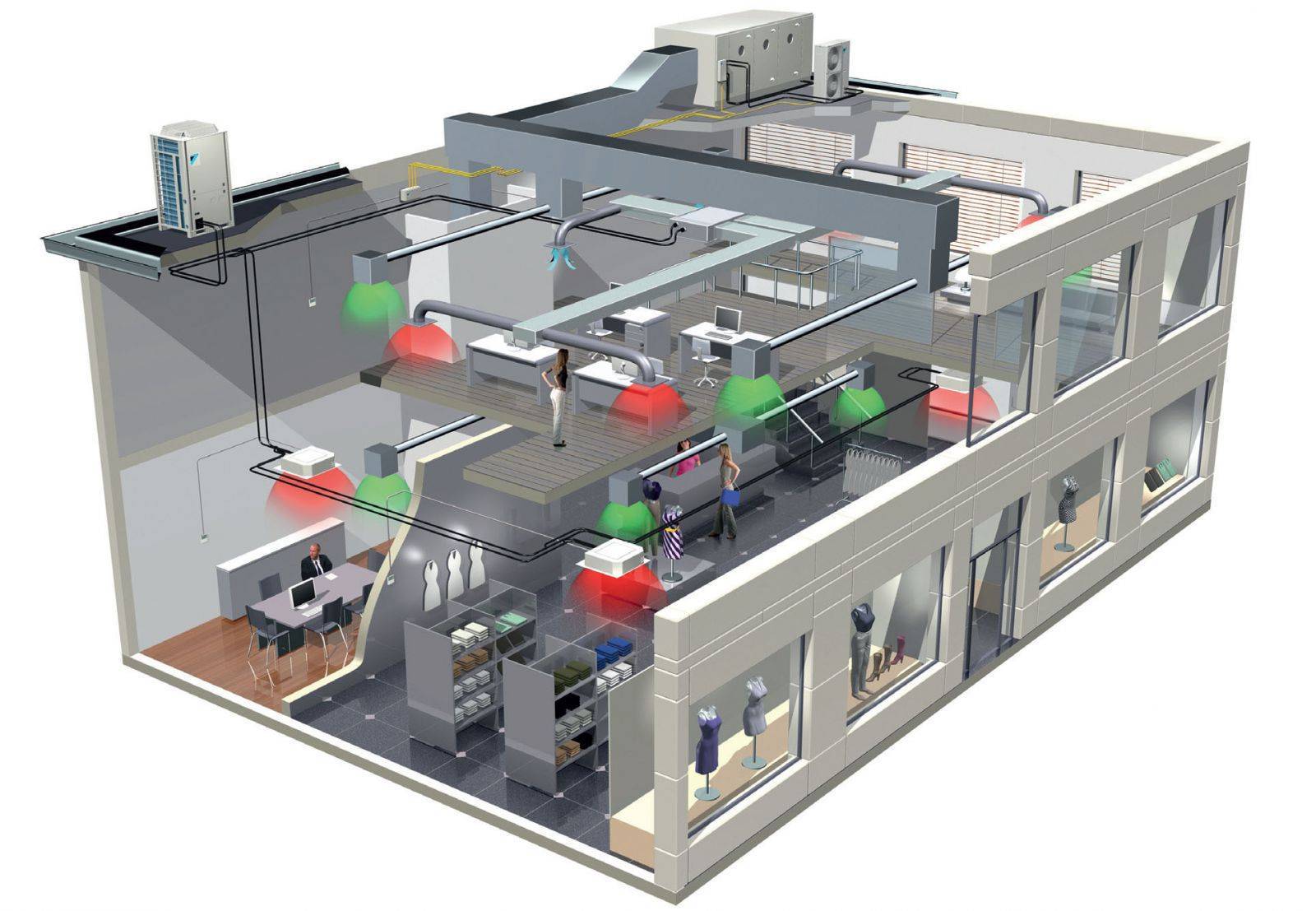

Что такое VRV-система кондиционирования

Представьте себе обычную многофункциональную сплит-систему — внешний блок, с которым соединены внутренние. Теперь представьте, что внутренних блоков в системе может быть 100 и больше, каждый из них работает независимо от других и способен поддерживать определённую температуру в конкретном помещении. Это Variable Refrigerant Volume (VRV), что в переводе означает «переменный объем хладагента».

Торговую марку первой зарегистрировала компания Daikin, которая и является автором технологии. Подобные решения, которые выпускают другие производители, называют VRF, что означает Variable Refrigerant Flow, «переменный поток хладагента». Помимо Daikin, подобное оборудование производят компании Toshiba, Mitsubishi, Sanyo, Fujitsu General и др.

Название отражает основной принцип функционирования. Независимая работа блоков достигается за счёт применения революционного шага. Внутренние и внешние элементы в системах VRV подключаются к общей фреоновой трассе. Внутренние блоки оснащают терморегулирующими вентилями, который контролирует поток хладагента в конкретном помещении в зависимости от температуры. Обычные сплиты таких возможностей не поддерживают. Внутренние блоки могут быть любых типов, и их количество можно увеличивать без монтажа дополнительных магистралей.

VRV используются для кондиционирования коттеджей, офисных, торговых, гостиничных и больничных помещений, больших складов. Их можно назвать оптимальным современным вариантом центрального кондиционирования.

Классификация систем кондиционирования и их особенности
