Что такое централизованная система отопления

Центральное отопление в частном доме

Наличие центрального отопления в частном доме – популярное явление. У него много преимуществ. Центральное отопление подразумевает наличие генератора теплоносителя, функцию которого выполняет центральная котельная.

Подсоединение

Подсоединение отопления выполняется после подписания соответствующего договора между хозяином здания и компанией, которая оказывает данную услугу. Есть три вида подсоединения центрального отопления к частному дому:

• зависимая прямоточная схема;
• независимая схема;
• зависимая схема с монтажом элеватора.

Каждая схема отопления дома, представленная выше, обладает своими преимуществами и минусами, которые важно учесть

Независимая схема

Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.

Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.

Независимая схема системы отопления

Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.

Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.

При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.

Рекомендуем: Чем отличается центральное отопление и централизованное?

Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.

Зависимая прямоточная схема

Зависимая прямоточная схема отопления

Самой простой схемой центрального отопления частного дома считается зависимая прямоточная. Данная система лишена смесителей, расширительной емкости и других вспомогательных деталей. Она состоит только из трубы и радиаторов. Система даже при высоком давлении и температуре хорошо сохраняет элементы. Но у нее есть минус: температура в загородном доме полностью зависит от центральной котельной.

Специалисты выделяют, что из трех систем, с помощью которых выполняется центральное отопление в частном доме, самым универсальным считается зависимая, которая имеет элеватор. Это охарактеризовано тем, что она не нуждается в применении прокачивающего насоса. Несмотря на наличие некоторых минусов, именно центральное отопление считается самым популярным. Ведь с его помощью можно эффективно обогреть квартиру или частный дом даже в знойные морозы.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

https://youtube.com/watch?v=o57TuX-zuNg

Как провести центральное отопление в частный дом

Правильная установка центрального отопления – залог благополучия частного дома.

В центральном отоплении тепловую энергию генерирует независимая от рядового потребителя главная котельная, например, тепловая электрическая централь. Через тепловые сети осуществляется транспортировка тепла, а потребление – через отопительные приборы, размещённые в Вашем доме.

Как провести установку центрального отопления?

Первое, что необходимо сделать – оценить экономическую целесообразность установки центрального отопления. Базовый критерий – это расстояние от вашего дома до точки врезки в систему центрального отопления. За такой информацией необходимо обратиться в тепловые сети. На основании соответствующих вычислений Вы можете решить, устанавливать ли в Вашем частном доме индивидуальное отопление (что гораздо сложнее технически) – или же центральное.

Если решение установить центральное отопление принято, следующие этапы таковы:

1. Получение разрешения местных (муниципальных) органов на подключение к системе центрального отопления ;
2. Получение технических условий от теплоснабжающей организации ;
3. Разработка и согласование проекта работ;
4. Выполнение работы в соответствии с проектом, заключение договора с теплоснабжающей организацией и получение необходимых документов.

Разумеется, простому частному домовладельцу не под силу осуществить данный объём работ. Поэтому здесь встаёт вопрос о грамотном выборе подрядчика. В контексте данного вопроса следует обратиться к ряду нюансов, которые всегда вызывают сложности.

Первая возникающая здесь сложность – это «бумажная» работа: получение соответствующих разрешений, согласований для проведения работ, а также технических условий. При выборе подрядчика стоит отдавать предпочтение тем подрядным организациям, в перечень услуг которых входит выполнение данного этапа. Разумеется, это можно сделать и самостоятельно, но не имеющему опыта в этом деле человеку будет непросто разобраться в подобного рода вопросах. ООО «ЭЛЕЗАР» берёт на себя получение технических условий и их обработку, оформление разрешений и согласований, а также оформление документации на готовые объекты. ООО «ЭЛЕЗАР» имеет допуски на проектирование и строительство.

Составление проекта – особо важный вопрос. В случае, если установка была проведена правильно, но проект включает определённые изъяны – отопление установить не удастся. По этой причине следует обращаться только к тем подрядчикам, которые имеют положительный опыт в данной работе, то есть тем, кто выполнит работу качественно, соблюдя все условия и сроки. ООО «ЭЛЕЗАР» имеет более 10 лет опыта работы в данной отрасли. Общее количество исполненных проектов превышает 1000 — как с организациями, так и с физическими лицами. Сроки подключения и ввода в конечную эксплуатацию объекта определяются изначально и неукоснительно соблюдаются. Также соблюдаются все требования законодательства Российской Федерации.

Вам нужны коммуникации?

Обратитесь к нам за консультацией сейчас

+7 (495) 989 18 49

Вытекающая из предыдущей проблема – вероятность возникновения сложностей на разных этапах работы, если, например, проект составлялся одной организацией, а непосредственная установка – другой. Несогласованность процессов работы и возникновение обоснованных претензий к исполнителям предыдущего этапа, в случае обнаружения изъянов в результатах их трудов лишь на следующем этапе, когда Вас обслуживает уже другая организация, может заставить Вас понести серьёзные издержки и вынудить вступить в длительные споры и, возможно, даже судебные тяжбы с разными подрядчиками. Это, разумеется, резко негативно отразится на ходе работ.

По причинам, описанным выше, следует подбирать подрядчика, который будет выполнять все этапы работы – то есть когда каждый этап осуществляется сотрудниками одной и той же организации, согласующими между собой работу, в рамках единого договора, по которому ответственность несёт единый подрядчик. ООО «ЭЛЕЗАР» выполняет полный цикл работ, обеспечивая сопровождение проекта на всех этапах – от оформления подготовительной документации – до проведения работ и оформления документации на готовые объекты. На каждом этапе осуществляется контроль. Предоставляется гарантия. Также осуществляется обслуживание построенных объектов.

Если Вы решите обратиться в ООО «ЭЛЕЗАР», то для того, чтобы начать процесс подключения Вашего частного дома к центральному отоплению, достаточно набрать номер и проконсультироваться с инженером ООО «ЭЛЕЗАР» по телефону. Остальное – сделаем мы!

Маркировка труб

Основные типы и технические характеристики нагревательных приборов (труб):

• pn 10 — используется в холодных трубопроводах, которые требуют особой прочности. Такая труба не переносит высокие температуры: максимально возможная — + 20°C (в нормальных условиях), а минимальная не должна быть ниже -45°C;
• pn-16 — оптимальный вариант для большинства трубопроводных систем, выдерживает до +60°С тепла. Обычное давление данной конструкции — 1,6 МПа, которое выдерживают далеко не все типы труб;
• pn-20 — уникальная по своим техническим характеристикам труба, которая выдерживает до 90°C и является лучшим вариантом для горячего водоснабжения. Как правило, применяется в центральной трубопроводной системе отопления. Рабочее оптимальное давление — 2,0 Мпа;
• pn-25 — армированная труба, аналогична PN-20, и схожа с ней не только техническими характеристиками, но и системами трубопровода. Выдерживает до 95°С; оптимальное давление — 2,5 МПа.

PN-20.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

• раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
• на кольце размещено не более 5 радиаторов;
• петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
• места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
• степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).

Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.

Структурные элементы систем центрального отопления

Главное отличие централизованного отопления в том, что выработка тепла происходит за пределами отапливаемых построек. Доставка теплоносителя осуществляется по магистральным трубопроводам. Это сложная разветвленная инженерная система, которая обеспечивает тепловой энергией множество объектов и рассредоточена на большой площади.

Главными элементами системы являются:

1. Источником теплоэнергии выступают теплоэнергоцентрали или крупные котельные. Здесь теплоноситель подогревается за счет использования определенного источника энергии. В котельных сразу нагревается вода, которая и является теплоносителем. А в ТЭЦ вода разогревается до парообразного состояния. Потом этот пар подается в турбины для выработки электроэнергии, и только после этого отработанный пар подогревает теплоноситель.

1. Разветвленная система трубопроводов называется теплосетями. Они предназначены для транспортировки теплоносителя на объект. Теплосети состоят из двух трубопроводов – подачи и обратки. Тепловые магистрали делают из труб диаметром 1-1,4 м, которые хорошо утепляются и прокладываются под землей или над ней. Для обеспечения маневренности и надежности работы теплосетей может использоваться несколько источников теплоэнергии, соединенных резервными магистралями.
2. Потребителем тепла является отопительное оборудование (радиаторы), которое установлено внутри отапливаемого дома.

Основные составляющие системы ЦО

Любая теплосистема состоит из целого блока инженерных схем и оборудования для подачи теплоснабжения в многоэтажные дома. Чтобы обеспечить жильцов каждой квартиры теплом, необходимо подключение к тепловой сети, связанной с котельной или теплоэнергоцентрали.

Горячее водоснабжение проводится к дому, поступая в квартиры с обратной связью. Таким образом, имея две врезки, происходит подача горячей воды и в зимний, и в летний периоды.

Далее следует элеватор отопления, являющийся основным узлом системы централизованного отопления. Его задача – охлаждение горячей воды до назначенной нормы, поступающей с тепловой энергоцентрали. ГВС, предусмотренное нормативами дальше поступает к установкам, которые распределены в многоэтажных домах.

Отопительный элеватор представляет собой корпус, внутри которого находится сопло, через которое проходит перегретая вода, поступающая с ТЭЦ, попадая в смешивающую камеру, где меняет температуру, потом вытекает с большой скоростью и сниженным давлением.

Система ЦО требует регулирования перепада температур и слежения за нагревом потока воды, в том числе и наблюдения за другим отопительным оборудованием.

Как правило, дальше элеваторного корпуса, устанавливают необходимые задвижки на весь дом или на каждый подъезд, позволяющие подсоединять, или разъединять топливный контур здания от ТЭЦ. На летний период их перекрывают.

В системе присутствуют и вентили для сбросов. Они могут быть подсоединены к трубам холодной подачи воды, чтобы заполнить батареи летом.

Еще один элемент – тепловые счетчики, которые стали неотъемлемой частью учета за потреблением тепловой энергии. Их устанавливают на подъезды или здание в целом.

Внутридомовое тепловое оборудование

Схемы разводки труб при центральном отоплении

Разводка тепла по помещениям многоквартирного дома осуществляется по одной из схем:

• однотрубная с верхним розливом,
• однотрубная с нижним розливом,
• двухтрубная с нижним розливом,
• двухтрубная с верхним розливом.

В первом случае теплоноситель под давлением поднимается по центральному стояку на верхний этаж. Далее самотёком вода, отдав часть тепла батареям, возвращается в теплоузел и далее транспортируется в сторону ТЭЦ (котельной).

Стояки проходят внутри квартир и отключить своё жильё от общей системы технически сложно, а иногда невозможно. Температуру радиаторов можно регулировать специальными термостатами, для установки которых требуются сварочные работы. В высотных зданиях для подачи теплоносителя на последний этаж в узлах теплоснабжения устанавливают дополнительные насосы, что увеличивает затраты и стоимость оказанных услуг.

Вмешательство в работу второй схемы также технически невозможно — трубы здесь также проходят внутри квартир.

Возможна замена радиаторов центральном отоплении с чугунных на биметаллические

С недавнего времени в новых домах и при реконструкции старых построек выполняют двухтрубные схемы с расположением общих коммуникаций в подъездах или технологических шахтах. В таких случаях появляется возможность отключения отдельно взятой квартиры от теплоснабжения.

На установку радиаторов в многоквартирных домах есть ограничение. Давление в 5-ти этажном доме составляет от 2 до 4 Атм, а в 9-ти этажном до 7 Атм.

В летний период после проведения ремонтных работ на коммуникациях проводят опрессовку — давление поднимают до 10–12 Атм, чтобы обнаружить течи. При заполнении системы теплоносителем возможны гидроудары.

Исходя из возможных нагрузок, при замене радиаторов отказываются от полностью алюминиевых изделий, выбирая биметаллические радиаторы

Обращают внимание на гарантированные показатели давления, которое способна выдержать батарея

Схема получения тепла

Функциональные схемы работы ТЭЦ и ГРЭС очень похожи, разница заключается в мощности и построении оборудования.

Получение электрической и тепловой энергии на ТЭЦ и ГРЭС происходит за счёт сжигания топлива. Для работы нужен уголь, мазут или природный газ.

Устройство ТЭЦ

Основными узлами ТЭЦ являются:

• топливное хозяйство — совокупность мест хранения и подготовки топлива,
• котельная в составе котла и вспомогательного оборудования,
• турбина и электротехническое оборудование,
• конденсатная установка,
• теплообменники, отбирающие тепло для централизованного отопления,
• система технического водоснабжения.

Дополнительными являются системы дымоудаления и дымоочистки, золошлакоудаления, трубопроводы.

Котельные устроены намного проще — в их составе отсутствуют турбины, конденсатные установки, другое вспомогательное оборудование.

Алгоритм работы источников тепла

Принцип работы теплоэлектростанции

ТЭЦ и ГРЭС — чрезвычайно сложные сооружения, но принцип работы по нагреву теплоносителя понять нетрудно:

1. Подготовленное топливо подается в котельную. Уголь обязательно размалывают, желательно до состояния пыли. Для сжигания в камеру сгорания насосами подаётся воздух.
2. В котельной техническая вода в котлах доводится до состояния пара, который находится под высоким давлением.
3. По трубопроводам пар подаётся на лопасти турбины, которая, вращаясь, вырабатывает электрическую энергию.
4. После турбины остывший пар поступает в теплообменник, где отдаёт тепловую энергию воде для централизованной системы теплоснабжения.
5. Остывший пар переходит в жидкую фазу, которую конденсатная установка очищает от паров и примесей.
6. Очищенная вода подаётся в котельную, где начинается новый цикл нагрева.

В режиме летнего использования, когда горячей воды требуется намного меньше, ТЭЦ переводят в режим получения электроэнергии. В этом случае пар охлаждается в градирнях до состояния воды, насосами подаётся на высоту до 12 метров и распыляется специальными установками. Излишки пара отводятся в атмосферу.

Вода попадает в бассейн, где охлаждается. Далее конденсационными установками подаётся в котельную. Процесс повторяется. Для компенсации потерь вода добавляется из внешних источников — рек или озёр.

Достоинства и недостатки централизованного отопления

Теплопотери всегда присутствуют, так как длина магистрали может быть несколько десятков километров

Любому оборудованию, техническим системам и коммуникациям присущи преимущества и недостатки. Доводы «за» и «против» рассматривают в совокупности с экономической составляющей и удобством эксплуатации.

К положительным качествам централизованного отопления относят:

• Текущие расходы при центральной системе сопоставимы или ниже, чем плата за энергоносители, приобретаемые в индивидуальном порядке.
• Большинство ТЭЦ, ГРЭС, районных котельных работают на любом виде топлива, что позволяет создавать аварийные запасы для работы.
• Из теплотехнического оборудования в жилых помещениях находятся только радиаторы. Котельные установки удалены от жилых массивов, вокруг них установлены санитарные зоны, что улучшает экологию.
• Собственник не приобретает дорогостоящее оборудование (котлы).
• Отопление квартиры не зависит от подачи в дом энергоносителей и электроэнергии.
• Снижается вероятность несчастных случаев и катастроф, связанных с утечками газа.
• Нет необходимости заключать договоры и платить за обслуживание газового оборудования.
• Аварии устраняет снабжающая организация в кратчайший срок за собственные средства.

Тарифы на тепло устанавливают региональные комиссии

К недостаткам причисляют:

• потери в сетях, доставляющих тепло до дома — длина трубопровода может составлять 10 км;
• возможные расходы снабжающая организация закладывает в тарифы, поэтому оплата существенно выше, чем могла бы быть;
• ограниченную регулировку температуры в квартире, вызванную схемами построения внутридомовых сетей;
• невозможность отключения отдельной квартиры от общедомовой сети без решения суда;
• зависимость от тарифов (устанавливают региональные комиссии), повлиять на которые собственник жилья не в состоянии.

Плюсы поквартирного отопления

• Жители включают обогрев лишь тогда, когда есть потребность.

• Возможность настройки разной температуры в каждой комнате.

• Приятный микроклимат.

• Не нужно зависеть от начала и окончания отопительного сезона и коммунальных служб.

• Экономия: оплата по счетчику за фактически израсходованное тепло.

• Экологичность. У котлов есть закрытая камера сгорания, не нужна дополнительная вентиляция.

Эти плюсы касаются жителей.

Поквартирное отопление выгодно и для строительных компаний. Внедрение поквартирного отопления позволяет построить дом даже там, где отсутствуют теплосети. Не нужно получать разрешение, врезаться в центральную трубу, протягивать новую тепломагистраль и создавать тепловые пункты.

Обслуживающим организациям удобно делать замены труб и прочих деталей системы отопления в отдельной квартире, не ограничивая подачу ресурса и не мешая другим жильцам. В целом упрощается техническое обслуживание. Проще рассчитывать и начислять оплату по показаниям счетчиков. В программе 1С: Учет для управляющих компаний ЖКХ, ТСЖ и ЖСК реализован расчет отопления по Гкал (гигакалориям) по показаниям теплосчетчиков.

Находятся плюсы даже для органов исполнительной власти (правительства, министерств и департаментов). Экономия финансов без постройки новых теплоцентралей и выделения дотаций на коммунальные услуги. Владельцы квартир сами учитывают и оплачивают тепловую энергию, а также обслуживают котлы в своих помещениях.

Как поставить любые радиаторы?

Теплоноситель в центральном отоплении имеет специальные примеси, которые негативно влияют на многие модели радиаторов. Поэтому в квартирах их не ставят. По сути, чтобы решить эту проблему, надо сделать так, чтобы вместо ТЭЦовского теплоносителя, была наша обычная вода.

Для этих целей нужно смонтировать теплообменник на месте входа стояков центрального отопления в квартиру.

Какие преимущества дает теплообменник?

1. Выполняет функцию котла, путем съема тепла
2. Позволяет создать свою систему отопления внутри квартиры со своим теплоносителем и давлением.
3. Позволяет реализовывать какие угодно варианты отопления

У использования теплообменника есть и свои минусы:

• Периодически он забивается. Требует демонтажа и промывки
• Необходимо помимо теплообменника, монтировать расширительный бак, насос и сопутствующую арматуру.

Установив теплообменник, вы можете смонтировать любую радиаторную систему: лучевую, двухтрубную и другие. Вы можете спрятать трубы в стяжку. Можно использовать любые материалы труб, не переживая, что они придут в негодность. Можно использовать любые марки радиаторов.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Централизованные системы

Одноконтурная система

Такая схема используется достаточно довольно часто, но тут имеется значительные недостатки центрального отопления (однотрубного) из-за громадных потерь тепла при транспортировке жидкости. В большинстве случаев их компенсируют повышенным давлением в системе, но, однако, частенько возможно услышать жалобы от жильцов, живущих в таких зданиях.

Сущность функционирования таковой схемы содержится в следующем: тёплая жидкость подаётся по трубе, к которой при помощи входного и выходного патрубка подключены радиаторы для центрального отопления. Другими словами, нагретая вода на протяжении циркуляции по рёбрам прибора, остывает и снова попадает в центральную раздающую трубу.

Значит, температура жидкости для следующей батареи уже будет ниже и без того потом. Без утрат в большинстве случаев могут работать не более трёх-четырёх, возможно, пяти устройств.

Но в многоквартирных зданиях появляются неприятности и при таком количестве радиаторов на одну подающую трубу, и обстоятельство значительно чаще кроется в нехорошей теплоизоляции помещений. Жильцы, вместо того, дабы утеплить окна и двери, а вероятно и стенки, начинают своими руками увеличивать количество секций на радиаторах — в некоторых случаях их количество превышает 20 штук!

Сейчас — несложная арифметика — в случае если в стояке пятиэтажного дома раньше было 5 батарей по 10 секций, под каковые высчитывалась проектная мощность, то сейчас их получается вдвое больше — тут в большинстве случаев получают достаточно тепла лишь первые два этажа (верхние либо нижние — в зависимости от того, откуда начинается подача).

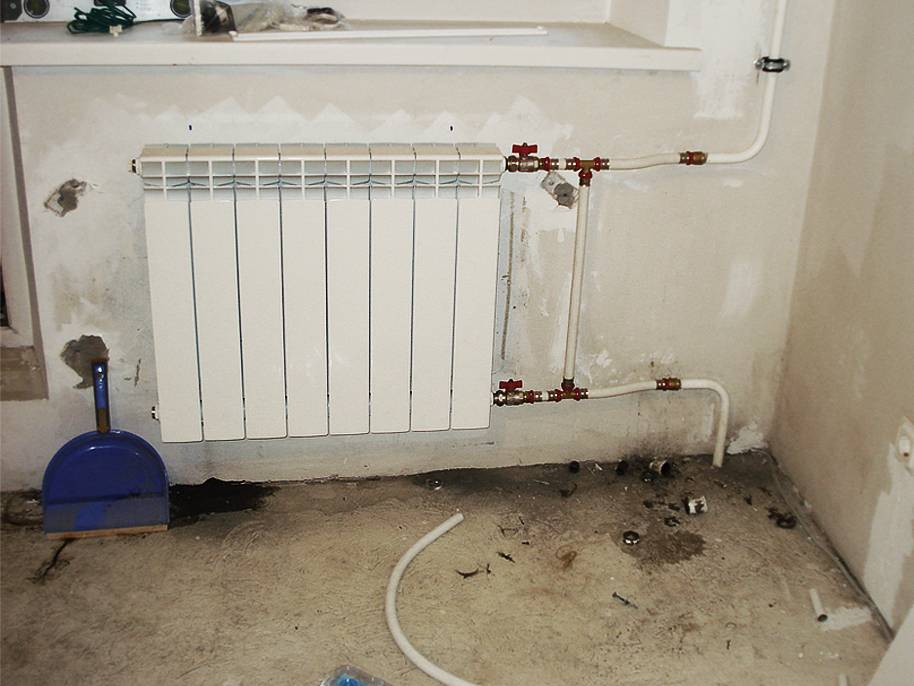

Чтобы снизить потери тепла в таких системах, перед радиаторами обычно устанавливают байпасы, как вы это видите на фото вверху, лишь краны на них, в большинстве случаев, не предусмотрены. Получается, что часть тёплого потока может циркулировать с минимальными потерями тепла, если он полностью не попадает в секции батареи.

Но врезанный в том направлении (в байпас) кран в закрытом положении разрешает перенаправить воду как раз через радиатор, другими словами, с большой утратой температуры.

Двухконтурная схема

Двухконтурная система отопления открытого либо закрытого типа разрешает осуществлять подачу жидкости в непрерывном температурном режиме для всех этажей, не смотря на то, что цена материалов и монтажа тут немного выше, чем у одноконтурной. Средства расходуются на трубы для центрального отопления.

В двухконтурной системе радиаторы центрального отопления не зависят друг от друга, поскольку они возвращают остывшую жидкость в трубу возврата и данный теплоноситель поступает назад, в пункт подогрева (ТЭЦ либо котельную), не воздействуя на температуру других батарей. Подача тёплой воды осуществляется также по одной трубе.
