Сплит система

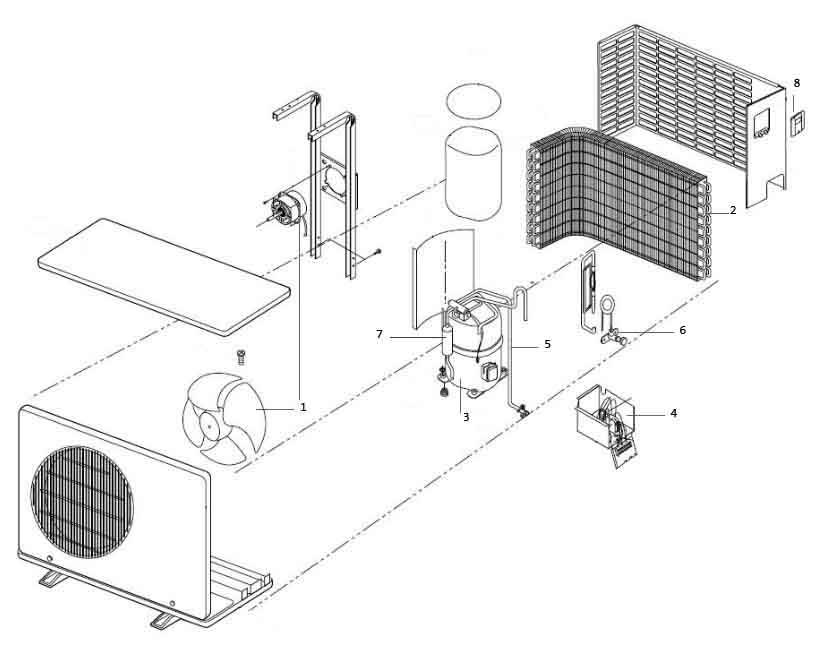

Сплит означает «разбиение». В сплит-системах конденсатор и испаритель находятся не в едином корпусе, а могут быть разделены, например, стеной. Однако они соединяются трубками для обмена хладагентом между ними. Обычно внешняя часть сплит-системы крепится снаружи на стене здания. В ней находятся такие элементы:
- компрессор;
- конденсатор;
- дроссель;
- внешний вентилятор и др.
Внешняя часть может издавать достаточно громкий шум при работе (до 45 децибел), что может вызвать недовольство ваших соседей.
Внутренняя часть монтируется внутри здания, в ней находятся:
- испаритель;
- фильтр очистки воздуха;
- терморегулятор;
- управляющая электроника.
Обычно внутренняя часть работает очень тихо.
При монтаже сплит-системы требуется специальное оборудование для соединения внешней и внутренней части медными трубками. В первую очередь, это вакуумный насос, без которого собрать работоспособную систему не получится. Производители не дают гарантии на агрегаты, смонтированные не сертифицированными монтажниками.
Современные сплит-системы оборудованы системой контроля пусков компрессора. Эта система не позволяет запускать двигатель слишком быстро после его последнего выключения, чтобы он не перегревался.
Существуют мульти-сплит-системы, в которых не один, а два и более внутренних блоков. Но такие системы несколько дороже обычных, так как требуют и более сложной системы соединения с наружным блоком, и более сложной системы управления для каждого внутреннего блока (с отдельным терморегулятором, блоком дистанционного управления и так далее).
Большинство сплит-систем способно работать не только «на охлаждение», но и «на обогрев».
Отличие кондиционера для дома и для квартиры
Бытовые кондиционеры — вариант оконного типа уже нигде в магазинах и не найти. Такая система кондиционирования воздуха имеет очень существенный недостаток: занимает просто огромную площадь окна, а также имеет повышенный уровень шумности. Плюсами является простота в уходе, низкая стоимость и высокая производительность. Подойдет для дачного дома. В квартиру такую модель лучше не покупать. Сплит-система — актуальная модификация для кондиционирования воздуха в комнатах. Можно установить такой кондиционер в квартиру, а также приобрести как кондиционер для дома. Плюсы:
- шумоизоляция;
- управление при помощи пульта;
- компактные размеры;
- разные функции.
Минусы:
- установить сможет только профессионал;
- ежегодная регулировка специалистами;
- несколько высокая стоимость.
Несмотря на все нюансы, это отличный кондиционер для помещения с маленькой площадью. Отличный выбор для однокомнатной или двухкомнатной квартиры, а также небольших частных домов. Мульти-сплит-система — модернизированный вариант предыдущего образца. Главной особенностью этой модели является наличие от двух до пяти внутренних блоков.
Такая версия рекомендована для больших частных домов или трех-четырехкомнатных квартир. Стоимость будет на порядок больше, чем у аналогов. Портативный кондиционер для дома. Самая современная модель. Переносной кондиционер. Устройство снабжено колесиками и его можно перевозить из одного помещения в другое. Препятствием передвижения является эластичная подвижная труба воздухоотвода, которую нужно каждый раз вытаскивать и монтировать заново в форточку близлежащей спальни. Плюсы:
- доступность;
- простой монтаж.
Минусы:
- шумность;
- малая производительность.
Если нужно регулировать температуру воздуха только в одной комнате, то это самый подходящий вариант.
Сплит-система может быть установлена только профессионалом
Режим осушения в кондиционере
Все современные кондиционеры имеют режим осушения в своем арсенале. Этот режим можно использовать в условиях чрезмерной сырости помещения. Он не оказывает влияния на температуру в квартире ни в ту, ни в другую сторону. Охлаждающий контур помогает теплообменнику внутреннего блока достичь нижайшей температуры. При этом вентилятор вращается по минимуму. Таким образом происходит наибольшая эффективность процесса конденсации. Устройство без проблем может вывести с вверенной ему площади за один час до 2-х литров влаги, работая как автономно в режиме осушения, так и на пару с режимом охлаждения.
Этот режим имеет максимальный КПД во влажных помещениях, не давая грибкам и бактериям ни малейшего шанса на размножение и вред здоровью человека.
Режим осушения в кондиционере
Лучшие цены на мульти сплит системы на 3 комнаты
Кондиционер – залог комфортного нахождения в помещении, будь то жилая комната или рабочая зона. Он позволяет осуществлять управление микроклиматом и регулировать температурный режим. Но что делать, когда необходимо следить за климатом сразу в трех комнатах? Для этого существует мульти сплит система на 3 комнаты. Она позволяет контролировать три помещения сразу, выводя всю систему через один наружный блок.
Система может состоять из кондиционеров разного типа – кассетные, настенные потолочные и другие. Главное преимущество сплит системы на 3 комнаты – вывод коммуникации через один наружный блок. Для помещений может устанавливаться один общий режим функционирования и температура, что позволяет не беспокоиться о каждой комнате отдельно.
Важно помнить, что мульти кондиционер на 3 комнаты способен поддерживать только один общий режим работы. Если включить один блок на охлаждение, а два других — на обогрев, система откажется работать
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 60
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB..
- Внешний блок (мм) 800x333x554
- Внутренний блок (мм) 717х193х302
- Площадь (м2) 60
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 80
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB..
- Внешний блок (мм) 845х700х320
- Внутренний блок (мм) 722х290х187
- Площадь (м2) 79
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 09 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 55
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 75
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (2 шт) / DHMULT — 09
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM072DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280
- Инвертор да
- Площадь (м2) 40
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM092DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280; 800х300х198
- Инвертор да
- Площадь (м2) 60
Royal Clima RCI-TM12HN (3 шт.) / 4RFM-28HN/OUT..
Компания General Climate создало идеальное решение для трёхкомнатной квартиры – это GC-MES07HRN1. ..
Мульти сплит система Royal Clima 3RFM-21HN/OUT + RCI-TM09HN
Мульти сплит система Funai SM35HP.D04/S (2 шт.) / RAMI-3OR70HP.D05/U
Активная площадь использования данной системы – 70м2. Отличный вариант для офисных помещений, мини ..
- Вес (кг) 7,1 / 49
- Внешний блок (мм) 860x670x310
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 70
Как устроен компрессор: основные элементы, виды
Рассмотрим основные виды компрессоров, которые применяются в кондиционерах и сплит-системах, и походу рассмотрим нюансы их устройства.
Роторные компрессоры
В сплит-системах этот тип компрессоров максимально распространен. Большая их часть производится в Японии, Китае (80% от общего числа компрессоров) и остальных передовых странах Юго-Восточной Азии.
Спиральные компрессоры
Монтируются в установках, которые используются для коррекции климата в больших жилых и индустриальных помещениях. Спиральные компрессора являются элементом бытовых и полупромышленных кондиционерах, а также в промышленных холодильных установках.
Винтовые компрессоры
Благодаря большой мощности, такие компрессорные установки монтируются в промышленных сплит-системах и кондиционерах, чиллерах с воздушным и водяным охладительным контуром. В настоящее время винтовые компрессоры монтируют во многих моделях коммерческих кондиционеров.

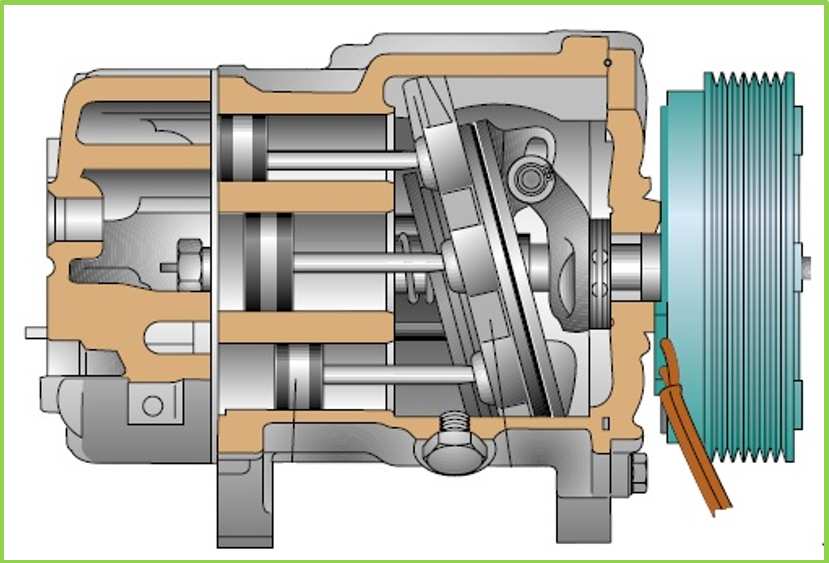

Поршневые компрессоры
Данный вид можно считать морально устаревшим, так как конструктивно и технологически он является прародителем всех автоматических компрессорных установок. В настоящее время он используется в холодильной технике первого поколения.
Компрессора данного типа дооснащаются электрическими двигателями с вертикальным расположением вала, не издающим большого шума при работе.
Важно! Поршневые установки делятся на кривошипно-шатунные и кривошипоно-кулисные. Они отличаются высокой производительностью и эксплуатируются в условиях повышенных нагрузок, то есть в кондиционерах высокой мощности.
Бытовые кондиционеры имеют мощность охлаждения от 1,5 – 2 до 7 – 8 кВт.
Бытовые кондиционеры бывают: оконные, мобильные, сплит-системы, мультисплит-системы с настенными напольно-потолочными внутренними блоками
Они могут применяться в отдельных комнатах в квартирах, офисах и коттеджах, а также других жилых и общественных помещениях площадью от 10 до 100 кв.м. Основное внимание при разработке бытовых кондиционеров уделяют привлекательности дизайна внутреннего блока, снижению уровня его шума, а также добавлению максимального количества дополнительных функций, основной из которых является очистка воздуха. Ресурс кондиционеров составляет 7 — 10 лет, однако многие покупатели меняют их раньше из-за морального устаревания оборудования и появления моделей с новыми дополнительными возможностями
Работа в режиме охлаждения
Принцип действия кондиционера в режиме охлаждения – фреон испаряется во внутреннем блоке, а конденсация происходит во внешнем. При работе в режиме обогрева, процесс обратный. Вот как это происходит: под давлением из испарителя по трубкам, в компрессор попадает газообразный фреон, компрессор сжимает его до определённого давления, тем самым нагревая газ до ещё большего состояния. После чего, хладагент обдувается вентилятором, и переходит в жидкое состояние. Воздух всасываемый куллером обдува соответственно нагревается и выходит из блока. Далее жидкий фреон в тёплом состоянии и под давлением попадает на ТРВ (терморегулирующий вентиль) или дроссель, где давление и температура хладагента понижается, а также часть его испаряется. Жидкий и испарённый фреон попадает из дросселя в испаритель, где окончательно испаряется и поглощает оставшееся тепло, а воздух, подаваемый вентилятором с комнаты, охлаждается и подается обратно. Газообразный хладагент, в свою очередь, возвращается обратно во внешний блок. Процесс цикличен.
Процесс обогрева квартиры кондиционера обратный охлаждению, поэтому описывать его нет смысла.
Теплообменники
Конденсатор
Теплообменник, находящийся внутри наружного модуля. Способствует сбросу избыточного тепла от хладагента. Вентилятор, расположенный рядом, воздушным потоком охлаждает конденсатор.
Конструктивно выглядит как трубки с оребрением. На оребренных пластинах размещены насечки, провоцирующие воздушный турбулентный поток, улучшая таким образом охлаждающий обдув теплообменника. Шахматное расположение трубок исключает появление аэродинамической тени.
Фреон подается сверху, так как здесь охлаждение происходит интенсивно из-за разницы температур. Внутри средней части конденсатора температура фреона не меняется, происходит смена агрегатного состояния (из газового в жидкое). Температура конденсации – от +42 до +55⁰ С.
Конструктивное исполнение конденсаторов:
- кожухотрубный (стальной кожух с закрепленными трубками. Внутри кожуха циркулирует охладитель, по трубкам – вода. Направление движения веществ противоположное друг другу);
- пластинчатые (по пластинам циркулирует хладагент, между пластинами – вода в противоположном направлении);
- «труба в трубе» (один трубопровод вставлен в другой. Внутри полостей циркулируют вода, охладитель по встречному направлению).
Испаритель
Размещен во внутреннем модуле климат-системы. Конструктивно представляет собой кожухотрубные кассеты, установленные в несколько рядов для эффективности охлаждения.
Выполняет функцию, обратную конденсаторному теплообменнику – испарение фреона с забором теплоты окружающего воздуха. Рядом расположен вентилятор, прогоняющий комнатный воздухопоток через кассеты испарителя.
Климат-системы, работающие на обогрев, при помощи четырехходового клапана меняют направление движения фреона. Тогда теплообменники выполняют противоположные функции.
В чем отличие кондиционера от сплит-системы
Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем. Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система. Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.
Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.
Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.
Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т.д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные.
Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.
Напольные кондиционеры для квартиры
Данный тип кондиционеров используют тогда, когда установка обычных настенных не представляется возможной. Это тип передвижного кондиционирующего оборудования, который ставят на полу. Чаще всего применяют в помещениях, где нельзя вносить изменения в фасады зданий.
Плюсы
- Нет необходимости в установке.
- Условность мобильности. Просто нужно выбрать место размещения и подключить к сети питания.
- Не составляет затруднений в ремонте.
Минусы
- Высокий уровень шума. Оборудование находится внутри помещений, поэтому слышимость от них высокая.
- Занимают много места, поэтому не подходят для установки в комнатах с малой площадью.
Типы внутренних блоков
По конструкции и внешнему дизайну внутренние блоки сплит-систем подразделяют на несколько групп:
- Настенные. Оптимальный выбор для домашнего использования. Подвешиваются на стену, чаще всего вблизи окна.
- Колонные. Имеют большую мощность, используются в крупногабаритных помещениях. Устанавливаются на полу.
- Кассетные. Удобны для встраивания в подвесной потолок, поэтому чаще используются для охлаждения офисных помещений.
- Напольно-потолочные. Представляют разумный компромисс между компактностью настенных и производительностью колонных моделей. Осуществляют обдув в обе стороны, что делает их незаменимыми в помещениях сложной конфигурации.
- Канальные. Своеобразный гибрид кондиционера и приточной вентиляционной установки. Устройство встраивается в стену или потолок, на виду остается лишь распределительная решетка. Главный недостаток – потребность в свободном пространстве (не менее 30 см) над потолком или за стеной. В современных квартирах это условие нередко становится определяющим.
Виды внутреннего блока
Принцип функционирования устройства
Для начала вспомним физику: во время испарения вещества способны поглощать тепло, а во время процесса конденсации – выделяют его. Примерно, таким образом, поставлена работа сплит системы.
Принцип действия кондиционера заключается в изменении состояния рабочей жидкости оборудования – хладагента (проще говоря – фреон), на которую влияет уровень температуры и степень давления в замкнутом устройстве. В первую очередь, нужно ознакомиться с основами работы системы.

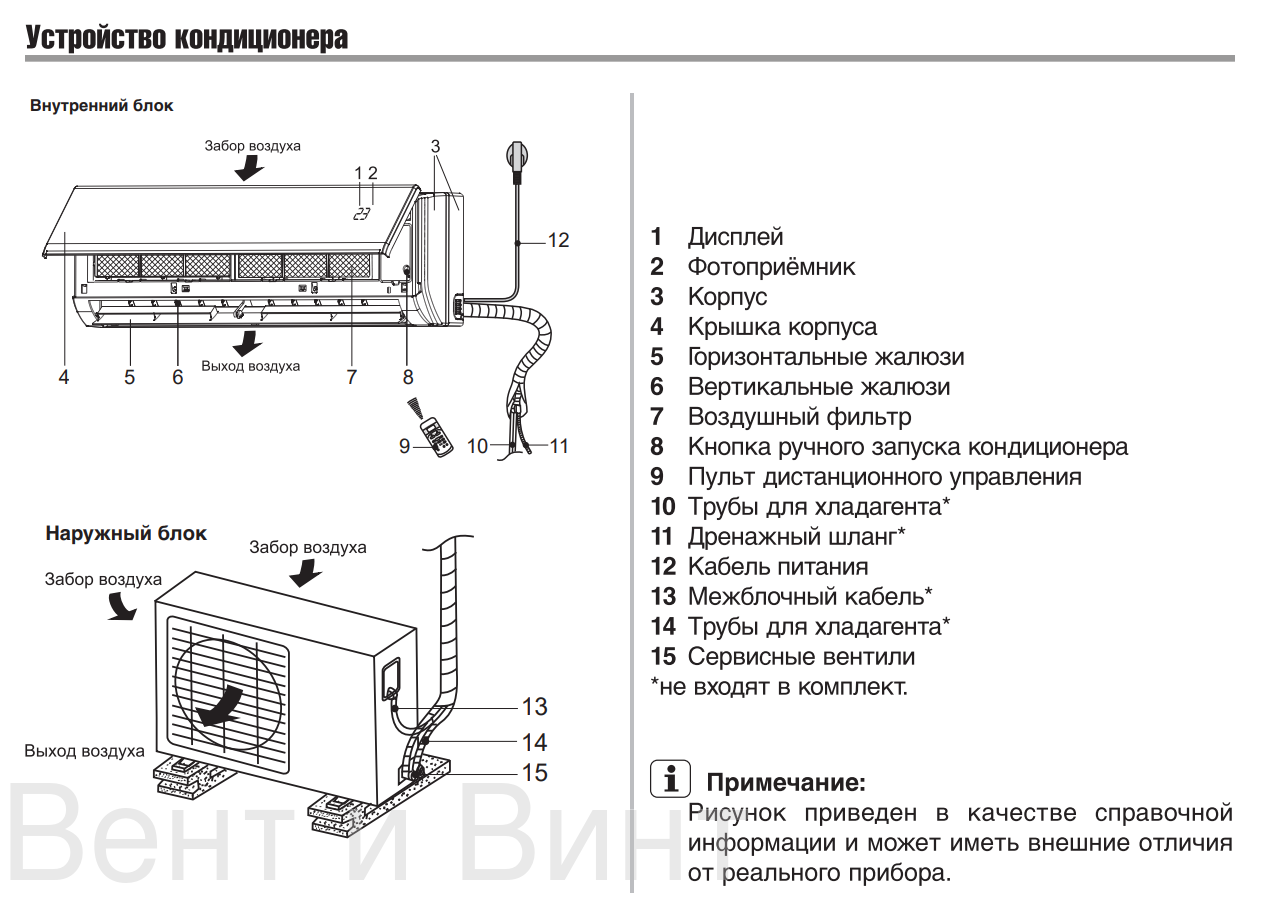

Основные узлы оборудования
Нынешнее оборудование оснащено электронным блоком, который отвечает за управление режимами устройства. Свои задачи оборудование получает через пульт управления, который входит в комплект кондиционера.
Принцип работы бытового кондиционера
Основные узлы прибора:
- компрессор – отвечает за сжимание фреона и его циркуляцию в замкнутой системе;
- конденсатор отвечает за процесс конденсации;
- испаритель переводит хладагент из жидкого состояния в газообразное;
- терморегулирующий вентиль снижает давление охлаждающего вещества перед тем, как оно попадет в испаритель;
- вентиляторы – обдувают испаритель и конденсатор потоками воздуха.
Замкнутый охлаждающий контур образован из компрессора, конденсатора, вентиля и испарителя, соединенных меж собой трубками из меди. Внутри контура циркулирует охлаждающее вещество с частью компрессорного масла.
Работа кондиционера представляет собой такой процесс:
- Фреон в виде газа поступает в компрессор из испарителя с температурой 10-20 градусов.
- Компрессор сжимает газ, который увеличивает свою температуру до 70-90 градусов и следует в конденсатор.
- В конденсаторе вещество остывает и становится жидким, выделяя при этом тепло. Выходя их конденсатора, жидкий фреон имеет температуру на 10-20 выше внешней температуры.
- Из конденсатора фреон поступает в терморегулирующий вентиль и в нем остывает, испаряясь.
- Смесь жидкого и газообразного фреона поступает в испаритель, переходя в газообразное состояние, выбирая тепло из воздуха. В итоге воздух в помещении охлаждается.
- Газообразный фреон поступает в компрессор, и этот цикл повторяется бесконечно.
Этот цикл лежит в основе любого кондиционера независимо от его модели. В приборах «тепло/холод» дополнительно установлен четырехходовой клапан, изменяющий направление пути фреона, и меняющий местами испаритель с конденсатором. В данном случае внутренний блок нагревает воздух помещения, а наружный – охлаждает.
Схема работы прибора
Настенные кондиционеры для аллергиков
Оптимальным выбором для аллергиков станет кондиционер с функцией очищения воздуха. Такая климатическая система оборудована функциями увлажнения помещения, тем самым очищая воздух от различных аллергенов, мешающих нормально жить: пыль, бактерии, пыльца.
К примеру, можно приобрести сплит-систему с внешним блоком и фильтрами мелкой очистки, которые способны ловить мельчайшие элементы в воздухе.
Виды кондиционеров с фильтрами
Кондиционер с плазменным фильтром и ионизатором. Имеет отличный функционал, избавляя комнату плесени, бактерий и вирусов. Фильтры менять не нужно, достаточно промыть и высушить.
Антибактериальный фильтр для кондиционера. Используют для очистки помещения от пыльцы, а также подавляют рост и распространение бактерий.
Дезодорирующий фильтр в кондиционере. Идеально подойдет для тех, кто четко улавливает различные запахи, которые могут быть неприятными: дым от сигарет, парфюм, косметика с отдушкой, животные. Фильтры необходимо менять постоянно.
Фильтр многоступенчатого очищения
Обладает достоинствами всех вышеописанных фильтров.
Примечание. Кондиционеры для аллергиков обладают функцией ионизации воздуха. Отрицательные ионные соединения наполняют помещение свежестью, даря ощущение нахождения в лесу или в горах.
https://youtube.com/watch?v=baUb5-S27AQ
Техническая сторона кондиционера
Технические характеристики кондиционера — это та информация, которой располагает малое количество пользователей и людей, собирающихся приобрести систему. Главным критерием является мощность охлаждения и мощность обогрева. От этого показателя будет зависеть обслуживаемая площадь в нормальном порядке. Такой режим подразумевает работу без постоянных максимальных нагрузок.
Звуковое давление – важные технические характеристики кондиционеров во внешнем и внутреннем блоках. Чем ниже этот показатель, тем бесшумнее будет происходить работа кондиционера
Очень важной характеристикой является допустимое рабочее температурное значение. Указывает, при какой максимальной температуре воздуха на улице система может работать без повреждения
Очень важным аспектом будет соблюдение правил эксплуатации, прописанных производителем, чтобы продлить жизнь устройству и получать качественную работу. Менее важные характеристики – это:
- количество воздуха, которое система сможет прогнать через себя;
- размеры и весовая категория блоков;
- параметры трубок;
- тип холодного агента;
- сечения кабелей и т.д.
Качество кондиционера зависит от многих параметров
Дополнительные функции
Режим сна
Для перехода в ночной режим на пульте выбираются нужные функции (MODE):
- устанавливается необходимый температурный режим;
- подбираются параметры для сна (SLEEP);
- выбирается необходимый уровень скорости работы лопастей (FAN);
- устанавливается нужное время срабатывания таймера (TIMER);
- регулируется положение заслонки (SWING).
Функция 3D поток
Такая функция дает возможность направлять движение охлажденного воздуха не только вниз-вверх, но и влево-вправо. Есть даже модели, направляющие воздушный поток туда, где находится пульт.
Таймер
Это отличное решение для тех кто хочет вернуться домой, где будет свежо и прохладно. Достаточно установить время включения и выключения и кондиционер охладит ваш дом к вашему приходу.
Функция Turbo
Иногда нужно быстро охладить (прогреть) помещение. При режиме Turbo кондиционер будет работать на полную мощность, пока в помещении не установится нужная температура.
Очистка воздуха
Очисткой воздуха в кондиционерах занимаются фильтры. С фильтрами грубой и тонкой очистки вы уже знакомы, это базовые фильтры, которыми оснащены все модели кондиционеров.
Кондиционер может работать как очиститель, если включить внутренний блок в режиме циркуляции воздуха.
Фильтры тонкой очистки стерилизуют воздух и защищают вас от бактерий. Если в вашем кондиционере не предусмотрены такие фильтры, то их всегда можно купить отдельно. Срок их службы не превышает 3–4 месяца и они обязательно должны меняться.
Самодиагностика
Благодаря функции «самодиагностика», вы сможете определить причину неисправности вашего кондиционера.
Все дополнительные функции перечислить невозможно потому, что каждый год производители добавляют новые. В дорогих аппаратах, например, можно встретить функцию 3D I-SEE. Датчики движения, установленные на кондиционере, подсчитывают количество людей, находящихся в помещении и агрегат самостоятельно корректирует производительность и даже направление потока воздуха.
Режим вентиляции в кондиционере
При включении режима «вентиляция» воздух не нагревается, не охлаждается, он просто равномерно циркулирует в помещении, попутно очищаясь, при наличии фильтров. Работа компрессора и наружного вентилятора при этом не требуется, работает лишь вентилятор внутреннего блока. Благодаря этому режиму, воздух по всему помещению достигает полной однородности. Однако свежий воздух в помещение не поступает, если не открыть для проветривания, например, окно.
В последнее время на рынке бытовой техники появились приточно-вытяжные вентиляционные системы, которые могут поставлять снаружи свежий воздух и удалять отработанный.
Стабилизатор напряжения для кондиционера
Летом напряжение в сети существенно снижается, то есть не соответствует тому показателю, на который рассчитан кондиционер. Как результат – прибор через какое-то время попросту перегорает. Прибавьте сюда вероятность летней грозы, строительно-сварочные работы поблизости – все это приводит к нестабильной работе прибора. Выход – установка стабилизатора напряжения для кондиционеров. С ним процессор и компрессор будут ограждены от скачков напряжения.
Чтобы выбрать стабилизатор:
- ориентируемся на мощность девайса: 850 Вт – класс 7, 1050 Вт – класс 9, 1150 Вт – класс 12;
- находим в паспорте прибора значение cosφ;
Допустим, мощность устройства равна 1700 Ватт, компрессор потребляет 1400 Ватт, cosφ равен 0,85. Не забываем, что во время запуска устройства мощность в 3 раза увеличивается:
1700÷0,85=2000 Ватт.
2000+3×(1400÷0,85)=6930 Ватт.
Итог: для кондиционера подобной мощности необходим стабилизатор с минимальной мощностью 7,0 кВт. Не следует забывать о запасе мощности от 10 до 30%.
Стабилизатор напряжения для кондиционера
Внутренний блок
В состав внутреннего блока входит:
- Лицевая часть корпуса выглядит, как обычная решетка, выполненная из пластика (как и весь корпус блока). Она пропускает поток воздуха внутрь корпуса. Панель блока очень легко удаляется, что обеспечивает легкий доступ ко всем внутренним деталям устройства во время чистки оборудования;
- Фильтр грубого очищения воздуха – пластиковая сетка. Она предназначена для защиты системы от попадания крупных частиц пыли и грязи, шерсти собак и других животных, пуха и прочее. Для эффективной работы оборудования фильтра подлежат регулярной чистке, как минимум один – два раза в месяц. Чистку можно выполнять самостоятельно или заказывать профессиональных специалистов из сервисного центра и оплачивать их работу. Именно на фильтрах основывается весь принцип работы кондиционера;
- Фильтровая система включает в себя несколько различных фильтров, которые необходимы для непрерывного и эффективного процесса работы кондиционера. Фильтра делятся на:
- Угольные (они предназначены для удаления различных запахов);
- Электростатические (они необходимы для удержания мелких частиц пыли);
- Антибактериальные;
- Прочие.
- Вентилятор. Его задача заключается в циркуляции очищенного воздуха в комнате, офисе и другом помещении;
- Испаритель. Представляет собой обычный радиатор. Он предназначен для нагрева охлажденного фреона и его испарения. Во время продува воздуха радиатором, он охлаждается;
- Имеются горизонтальные жалюзи. Их задача регулировать направление воздуха по вертикали, что также влияет на скорость охлаждения воздуха. Жалюзи можно регулировать с помощью пульта дистанционного управления системой;
- Панель с индикаторами. Необходимо для отображения информации о режиме работы оборудования и наличии вероятных неисправностей и поломок;
- Вертикальные жалюзи. Они регулируют потоки воздуха в квартире, поступающего в помещение в горизонтальном направлении;
- Штуцерные соединения. Необходимы для крепления медных трубок, соединяющих между собой внутренний и внешний блоки.
Как найти компрессор в кондиционере и где он находится
Расположение компрессора в кондиционере зависит от конкретной модели, но в самых распространенных настенных сплит-системах компрессор монтируется в наружном блоке. Такое расположение позволяет в значительной мере снизить шум при работе.
Теперь несколько слов о том, как найти компрессор:
- Он является самой большой механической частью конструкции.
- Соединен тонкими напорными магистралями, как правило – это медные трубки.
- При работе механизмов возникает шум.
- Конструктивно соединен с электродвигателем (или иным приводом) в одном корпусе.
Для того чтобы обнаружить его, необходимо демонтировать крышку наружного блока.
В данной статье были разобраны все нюансы, которыми сопровождается работа компрессора в сплит-системах и кондиционерах. Используя, данные, которые были представлены выше, можно не только организовать правильную эксплуатацию, но и в значительной мере увеличить срок эксплуатации установки.
Корпус испарителя
Схема работы устройства предусматривает наличие внутреннего блока, расположенного внутри здания, где нужно поддерживать нужные параметры воздуха.
Основные элементы конструкции:
- Передняя панель в виде пластиковой решётки, обеспечивающей доступ воздуха. Легко демонтируется для проведения техобслуживания.
- Испаритель — теплообменник, где под катализирующим воздействием вентилятора происходит нагрев фреона и охлаждение воздуха.
- Фильтр грубой очистки — в виде сетки с электростатическими свойствами. Собирает мелкодисперсный мусор, шерсть животных, крупные частицы пыли.
- Фильтры тонкой очистки — каталитические, бактерицидные, плазменные и др. Их назначение — очищать воздух от патогенных микроорганизмов, пыли, пыльцы растений, улавливать дым и неприятные запахи. Часть моделей кондиционеров содержат два и более фильтров.
- Индикаторная панель — на ней располагаются световые диоды, отображающие режим работы устройства, указывающих на возможные неисправности.
- Вентилятор выполняет функцию обдува испарителя, имеет несколько скоростей работы.
- Плата управления расположена в правой части корпуса. На ней находится центральный микропроцессор.
- Вертикальные и горизонтальные жалюзи осуществляют направление воздушного потока в зависимости от желания пользователя.
- Поддон — находится под испарителем. Его предназначение — сбор конденсата, образующегося на испарителе, отвод с помощью дренажного шланга.
