Выбор камня
Что такое бутобетонный фундамент? Исходя из названия фундамента, можно предположить, что основными его компонентами окажутся бетон и камень бутовый. Само собой, что каждого компонента требуется ровно половина, допускается снизить объем камней, чтобы он составлял 40%, однако меньшее количество уже недопустимо. Увеличивать объем камней так же не следует, поскольку это отрицательно скажется на прочности основания из-за нехватки скрепляющего материала.
Для создания такого рода фундамента рекомендуется выбирать камень среднего размера, примерно 20х30 см
Акцентировать свое внимание на форме камня не стоит – она не имеет никакого значения, также как и наличие острых углов
Очень важно при выборе особое внимание уделять целостности камня и отсутствию повреждений. Так, никаких трещин и прочих повреждений быть на камнях не должно
Обеспечить камень хорошей адгезией можно при помощи воды. Она поможет устранить грязь и пыль, а также обеспечит хорошее сцепление
Так, никаких трещин и прочих повреждений быть на камнях не должно. Обеспечить камень хорошей адгезией можно при помощи воды. Она поможет устранить грязь и пыль, а также обеспечит хорошее сцепление.
Бутовый камень
Выбирая камень, не стоит доверять словам продавца, лучше проверять качество покупаемого товара самостоятельно. При ударе о камень молотком, первый должен издать звонкий звук, но никак не раскрошиться. При появлении трещин камень следует отложить и продолжить выбор.
Порядок выполнения работ
Приступая к сооружению фундамента для дома с использованием бутового камня или булыжника, необходимо подготовить траншеи, минимальная ширина которых составит 70 см, а глубина будет не менее 80 см. В каждой определенной местности это цифра своя, так как зависит она от глубины промерзания грунта.
После установки опалубки и создания подушки эти значения изменятся. На дно подготовленной траншеи насыпают песок слоем 15 см, проливают водой и трамбуют. Поверх него – гравий или щебень мелкой фракции.
Этот слой тоже подлежит проливке и трамбовке. Это необходимая подушка под фундамент, играющая роль качественного дренажа. После ее сооружения приступают к сборке опалубочной конструкции:
- Из досок толщиной не менее 3 см (лучше 5 см) сбивают щиты, высота которых соответствует данному параметру основания.Готовые щиты устанавливают по обеим сторонам траншеи, скрепив между собой поперечными перемычками и укрепив подпорками, сделанными из пиломатериалов.В качестве гидроизоляции может быть использован рубероид или другой рулонный материал, части которого укладываются внахлест с заходом не менее 5 см.Подготовленный бутовый камень нужно основательно промочить водой, чтобы в дальнейшем в него не впитывалась влага из цементного раствора.
Элементы будущей конструкции укладывают, оставляя небольшие промежутки между камнями.
Сюда должен протекать раствор, полностью заполняя пустоты.При укладке рядов нужно соблюдать очередность. Первый ряд кладут на короткую сторону (тычковую), пустоты засыпают щебнем и трамбуют. Только после этого приступают к укладке второго ряда.
Второй ряд камня – ложковый.
Это значит, что все камни кладут на длинную сторону, заботясь о сохранении расстояния между ними. Завершив процесс, все элементы заливают жидким цементно-песчаным раствором. На данном этапе для укрепления сооружения между камнями устанавливают арматурные пруты диаметром 10-12 мм.
Последний ряд камней заливают бетоном с меньшим количеством воды в составе и обязательно трамбуют с помощью вибратора. Подробно изучить последовательность выполнения работ, можно посмотрев видео.Укладывая бутовый камень при сооружении фундамента для дома, можно чередовать ложковый и тычковый ряды, проливая их жидким бетоном и заполняя пустоты мелкофракционным щебнем или осколками камней.
Возвести качественное надежное и долговечное основание можно, обеспечивая правильную его укладку. Камни должны стоять прочно, не шатаясь. Обязательно нужно проверять в процессе сооружения фундамента не только горизонтальность, но и вертикальность углов.
В результате множества археологических раскопок было найдено большое количество сохранившихся фундаментов древних домов. Все они были выполнены из камня и сохранились до настоящего времени в хорошем состоянии.
Это говорит о том, что основание из камня может быть надежнее других типов фундаментов. При этом такие конструкции не нуждаются в дополнительной отделке. Стоит отметить, что фундаменты из камня для домов своими руками создаются многими владельцами загородных участков.
Технологические особенности возведения фундамента из бутового камня: монтаж нижнего слоя
Фундамент, основным наполнителем которого является природный камень (бут), закладывается на определённой глубине (в зависимости от надёжности грунтового основания). Причём глубина монтажа обязательно должна превышать максимальный уровень промерзания почвы. Непосредственному рытью траншей предшествует разбивка местности согласно плану застройки.
Копка грунта ведётся из расчёта, что ширина земляной выемки позволит соорудить фундамент «с запасом», то есть, расстояние от края несущих стен будущей конструкции до границы бетонного основания составит, как минимум, 10-15 см. Нередко в ходе земляных работ возникают «конфузы», вызванные неконтролируемым осыпанием грунта внутрь траншей. Решением проблемы может стать примитивная опалубка, изготовленная из подручных досок или листов металла, которая изымается сразу же по окончании процесса заливки.
В вырытых траншеях создаётся, так называемая, «песчаная подушка». Делается это в несколько этапов, причём каждый слой песка подвергается тщательной трамбовке с увлажнением.
На завершающей стадии «траншейных работ» происходит монтаж гидроизоляционного слоя на уже подготовленную «подушку» на дне выемки: листы рубероида, или его аналога, равномерно укладываются «внахлёст» (тем самым сводится к минимуму непредвиденная потеря влаги в процессе затвердевания бетонно-каменного пояса). Стоит отметить, что, не имея опыта работы в сфере монтажа подобных конструкций, предпочтительнее возводить ленточный фундамент из бутового камня, нежели стараться «с наскока» овладеть техникой столбовой закладки. Второй вариант сопряжён с необходимостью искать ответы на комплексные вопросы, такие как балансировка монолитного основания, расчёт оптимальных «пороговых» точек и тому подобное.
Природные булыжники с максимально ровными (плоскими) горизонтальными поверхностями послужат той «опорой», на которую впоследствии «усядется» и сам фундамент, и сооружаемая конструкция (дом). Камни с такой геометрией следует вдавливать в песчаное основание на дне траншеи, и контролировать при этом, чтобы они не качались и были направлены вдоль земляной выемки, а не поперёк. Вполне вероятен сценарий, что в приобретённой партии бута таких вот «подходящих булыжников» для укладки в первый ряд основания не окажется вовсе.
Паниковать не стоит: вам, всего на всего, придётся вооружиться зубилом и молотком-киркой, и самостоятельно «подкорректировать дефекты» природного материала.
В ходе вдавливания бута в песчаную «подушку» непременно начнут образовываться небольшие углубления и проёмы. Чтобы от них избавиться, придётся вновь прибегнуть к трамбовке.
Однако в этот раз уплотнение подразумевает дополнительное использование более мелкого наполнителя (щебня или гальки). Выглядит это так: пустоты между бутом засыпают мелкофракционной щебёнкой, после чего данные зоны методично обрабатывают кувалдой до полного выравнивания поверхности. И только после этого выполняется заливка первого слоя основания цементно-песчаным раствором (из расчёта 1:3).
Укладка и, соответственно, заливка второго и последующих рядов бутового фундамента производится по вышеописанному алгоритму. С той лишь разницей, что периодически производится перевязка швов, как в стандартной кирпичной кладке, а сам природный камень монтируется прямо на незастывший раствор.
Бутовый фундамент: что это такое?
Итак, прежде чем рассматривать порядок построения бутового фундамента своими руками, следует разобраться с тем, что представляет собой этот материал и каковы его особенности.
По определению бутом именуются природные камни пригодные для сооружения основания под здание, с неправильной формой и практически параллельными поверхностями. Среди наиболее известных видов можно отметить:
- Известняк;
- Ракушечник;
- Туф;
- Булыжник.
Фундамент из бута, т. е. из природного камня и цемента, как правило, создается в соотношении 90% к 10%. Размер и форма камней не являются принципиальным параметром и подбираются индивидуально под каждую стройку. Камни также различаются по типу: плиточные либо колотые.
Лучший вариант камня для бутового фундамента
Наилучшим образом себя зарекомендовали плиточная вариация, а ещё постелистая горная порода. При выборе камней рекомендуется отдавать предпочтение тем, которые максимально ровны и имеют наиболее правильные, гладкие края. Это не только облегчает процесс укладки, но также позволяет делать видимую надземную часть основания максимально эстетичной.
Чаще всего бут применяется для создания фундамента под баню, толстостенные массивные дома или же особняки в несколько этажей. Камни могут быть собраны в естественной среде либо закуплены у соответствующих организаций.
Схема бутобетонного фундамента
Бутовый каменный фундамент, бетонный каменный фундамент, кирпичный каменный фундамент
Бутовый камень добывают в карьерах. Сложность добычи заключается в формировании одинаковых блоков путем раскалывания огромных глыб. Подготовка каменных блоков выполняется вручную и требует значительных трудовых затрат. Возведением бутового фундамента занимались наши далекие предки при строительстве крепостей и замков. Предельная несущая способность бутового фундамента равна 1000 кг/кв.см, а максимальный срок эксплуатации составляет 140лет. Бутовый фундамент ложится на песчаную подушку толщиной 10-15 см. Перед укладкой камни обязательно очищают от грязи. Нижний слой, углы здания и места пересечения стен кладутся самыми большими и ровными камнями. Толщина фундамента составляет не менее 50-60 см, а минимальная глубина 0,5 метра. При кладке бутового камня используется цементный раствор.
Бутобетонный ленточный фундамент часто применяется при строительстве легких частных домов на непучинистых грунтах. Он представляет собой железобетонную конструкцию, идущую по всему контуру сооружения, в том числе и под внутренними стенами. Бутобетонный фундамент может быть заглубленным (60-120см) и мелко заглубленным (30-60см) в зависимости от требований, поставленных перед несущей конструкцией. Ширина обычно составляет 45-50 см. Наполнением фундамента служит бутовый камень средней фракции и бетон, состоящий в свою очередь из песка, гравия и цемента.
Бетонный фундамент и бутобетонный фундамент имеют схожие эксплуатационные характеристики Единственные различие это глубина залегания основания и более мелкие составляющие его наполнения. При качественном уплотнении бетонной массы глубина залегания основания может быть уменьшена до 20-40см, что значительно сократит время и трудовые ресурсы, используемые на приготовления бетонной смеси и рытья глубокой траншеи. Основным недостатком бетонного фундамента является высокая стоимость материалов, особенно цемента. Наличие армированной конструкции обязательно для бетонного фундамента.
Кирпичный каменный фундамент используется при строительстве легких зданий. Основание фундамента должно залегать ниже уровня промерзания грунта на 15-20 см. Фундамент ложиться на заранее приготовленную подушку. Кладка кирпичей осуществляется с помощью цементного раствора. Как правило, кирпичный фундамент ложится вдоль контуров сооружений и под внутренними несущими стенами. Кирпичный ленточный фундамент не обязательно укладывать из новых и целых кирпичей, на этом этапе строительства здания можно сэкономить.
Возведение ленточного фундамента из бутового камня начинается с рытья траншеи и засыпания песком подушки толщиной 10-15см. После тщательной трамбовки подушки место кладки засыпается цементный раствором, он значительно усилит несущую способность всей конструкции. Перед укладкой бутовые камни следует очистить от грязи и смочить водой. Места пересечения стен, углы фундамента и нижний ряд укладывается крупным камнями. Пустоты, возникшие, при кладке крупных камней засыпаются цементным раствором и мелкими бутовыми камнями. При завершении формирования каждого ряда заполняют все мелкие полости кладки, заливая жидким цементным раствором. Последующая кладка блоков производится горизонтальным рядами шириной не менее 300мл. Ширина ряда зависит от толщины возводимых стен, она должна быть больше на 15-20см ширины стен. Расстояние между крупными блоками не должно превышать 10-15 см.
Как сделать бутовый или бутобетонный фундамент
При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.
Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.
Как сделать бутовый фундамент своими руками?
Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.
На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.
В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.
Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.
Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.
Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.
Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

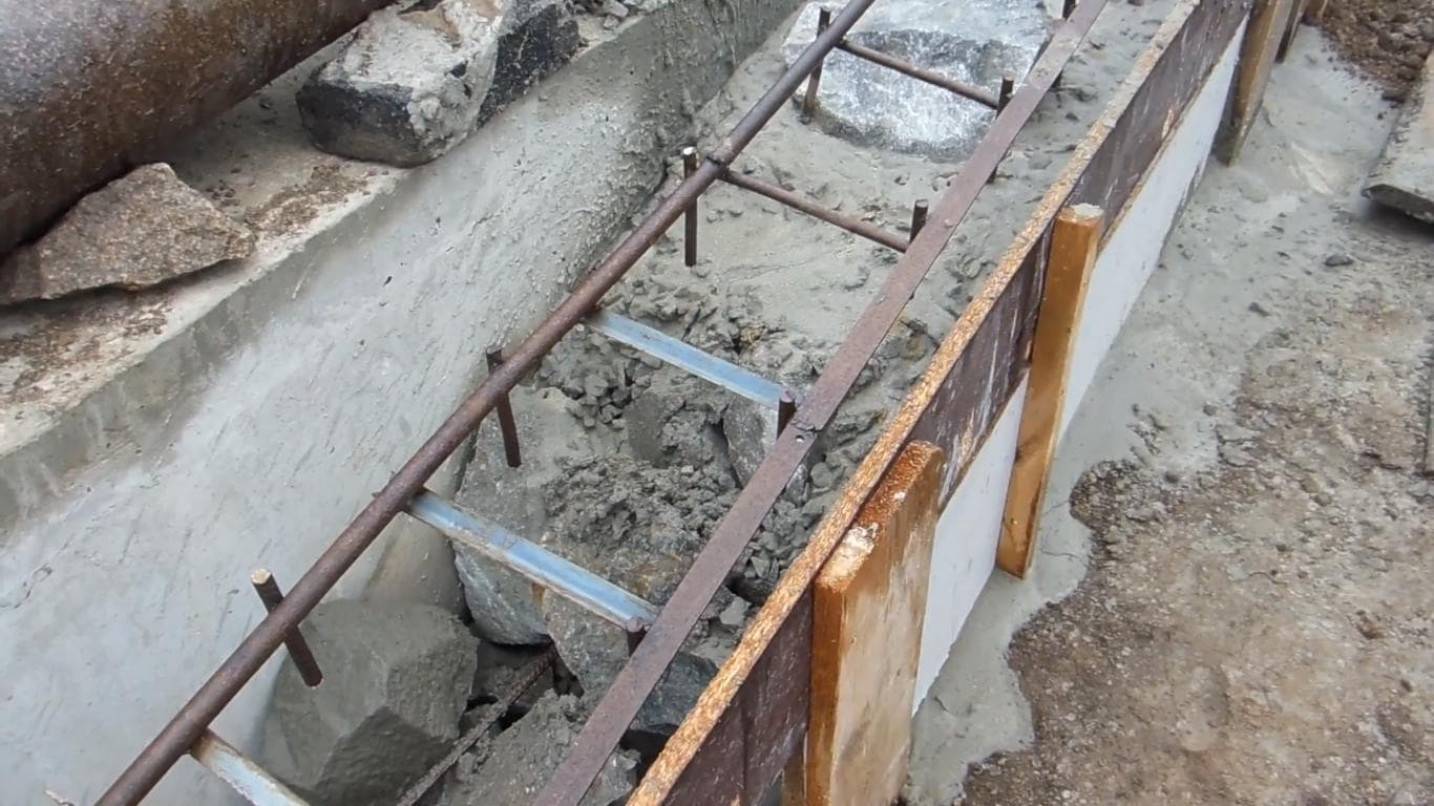

Устройство бутобетонного фундамента
Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.
Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.
Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:
Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.
Особенности строительства бутового фундамента
Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.
Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.
Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .
Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.
Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.
Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.
Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.
Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.
Вопрос-ответ:
Какие преимущества имеет бутобетонный ленточный фундамент?
Бутобетонный ленточный фундамент имеет ряд преимуществ. Во-первых, он является надежным и прочным основанием для строительства. Во-вторых, такой фундамент экономичен и отлично подходит для небольших постройек, таких как дачи или гаражи. Кроме того, бутобетонный ленточный фундамент обладает хорошей звукоизоляцией и теплоизоляцией. Еще одним преимуществом является его устойчивость к внешним воздействиям, включая землетрясения и сезонные изменения температуры.
Можно ли самостоятельно возведение бутобетонного ленточного фундамента?
Да, возведение бутобетонного ленточного фундамента возможно самостоятельно. Для этого необходимо иметь некоторые навыки в строительстве и, желательно, иметь помощь со стороны
Важно следовать правильной технологии и использовать качественные материалы. Если у вас есть опыт в строительстве и все необходимые инструменты, то вы сможете справиться с задачей самостоятельно
Однако, если у вас нет опыта или вы не уверены в своих навыках, лучше обратиться к профессионалам.
Какие недостатки имеет бутобетонный ленточный фундамент?
У бутобетонного ленточного фундамента есть некоторые недостатки. Во-первых, он требует больше времени на возведение по сравнению с другими типами фундаментов, так как требуется подготовка опалубки и заливка бетоном. Во-вторых, при возведении такого фундамента может возникнуть проблема с неровной поверхностью грунта, что может привести к неравномерным нагрузкам на фундамент и его деформации. Кроме того, бутобетонный ленточный фундамент пропускает влагу через себя, поэтому требуется дополнительная гидроизоляция.
Какие правила подготовки к устройству бутобетонного ленточного фундамента?
Подготовка к устройству бутобетонного ленточного фундамента включает следующие этапы. Во-первых, необходимо произвести маркировку будущего фундамента и выкопать траншею с соответствующей глубиной и шириной. Затем требуется удалить все растительные остатки и неровности грунта, а также уплотнить его дно. После этого следует установить опалубку и привести ее в соответствие с требованиями проекта. Наконец, можно приступать к заливке бетоном.
Каменный фундамент — стоит ли закладывать и как его построить правильно? 85 фото-идей от мастеров
Прочное основание будущей постройки – это главное условие ее долговечности. Бутовый камень подходит для создания надежного фундамента, который отличается доступной стоимостью и эстетической привлекательностью.
Что нужно для возведения прочного основания?
Надежный каменный фундамент можно построить из бута: он простоит много лет. Строительный материал расходуется экономно, поэтому владельцу будущего сооружения удается избежать дополнительных затрат.
Для кладки используются камни, отличающиеся по размерам и весу. Это могут быть глыбы, блоки, валуны и другие.
Строительство ленточного фундамента
Посмотрите на фото каменного фундамента, на нем можно видеть все существующие разновидности:
- ленточный;
- столбчатый;
- плитный.
Первый вариант представляет собой основание в виде сплошной ленты. Он выдерживает достаточно высокие нагрузки и подходит для возведения жилого сооружения. Плиты вкапывают по углам строения. Столбы также устанавливают по периметру постройки.
Фундамент из бутовых камней требует ответственного отношения со стороны исполнителя. Его могут самостоятельно поставить даже строители без опыта.
Основание из бута – оптимальное решение для пучинистого грунта.
Сначала выравнивают поверхность и выполняют разметку. Контуры обозначаются колышками, между которыми натягивается шпагат. Альтернатива – устроить обноску, ставят столбики в ряд, а поверху прибивают доски.
Сделать углы здания прямыми поможет «египетский треугольник» с соотношением сторон 3:4:5 м. Для этого потребуются шпагаты или рейки.
Вертикальные отметки основания по углам проверяются строительным уровнем.
Следующий этап – выемка грунта. Начав копать траншею, можно снять шпагат для разметки.
Каменный фундамент своими руками необходимо закладывать ниже отметки промерзания грунта.
Его глубина зависит во многом от 2 факторов:
- сколько этажей будет в доме;
- какой характер имеет грунт.
Дно траншеи застилают пленкой и засыпают слоем песка приблизительно 10 см. Такой фундамент прослужит не одному поколению. Пленку расправляют и помощью камней или кирпичей, чтобы она не топорщилась.
Фундамент можно делать без полиэтилена. В этом случае на песок насыпают гравий и ровняют его. Толщина дренирующего слоя должна быть около 15 см.
Обмытые бутовые камни укладывают на раствор. Толщина его слоя составляет от 5 до 8 см. Начинать рекомендуется с углов, подойдут камни больших размеров в форме блоков.
Материалы изготовления фундамента
Рассмотрев три вида строительных несущих конструкций, остановимся на материалах, из которых может быть изготовлен ленточный фундамент.

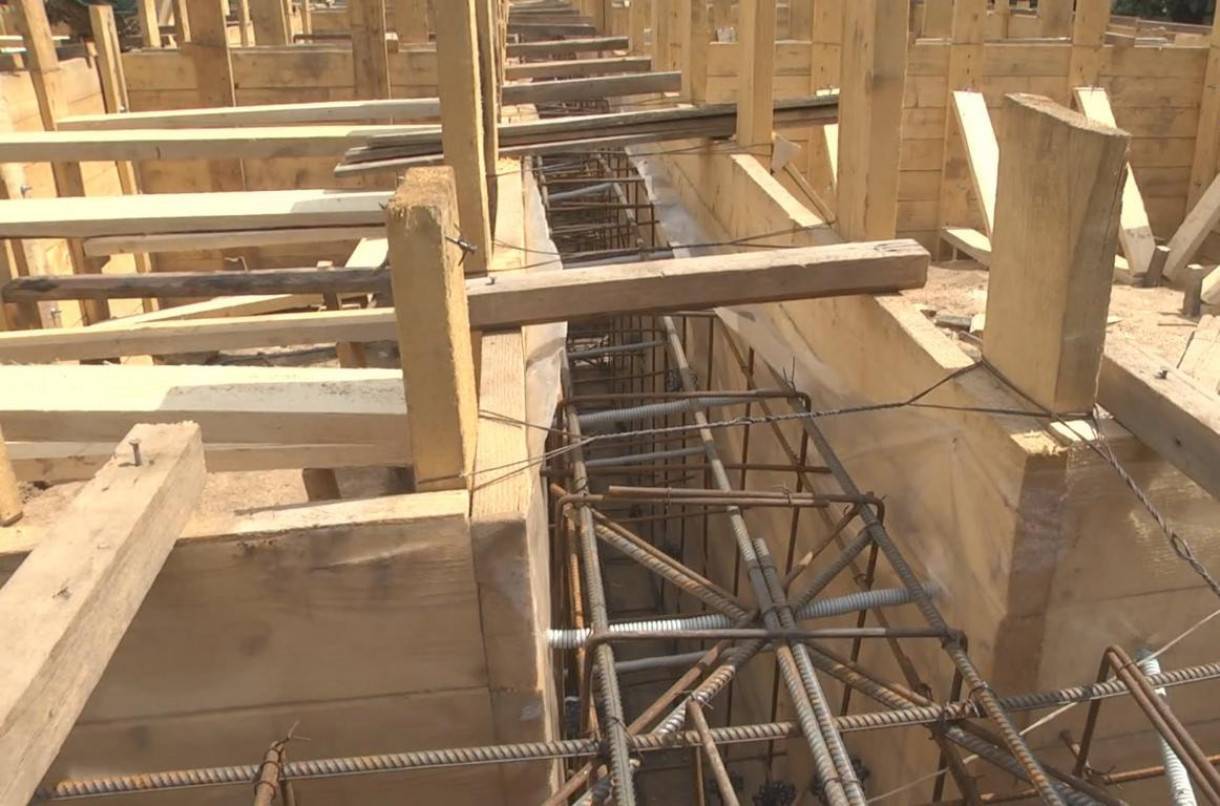

Железобетонный фундамент
Это самый простой фундамент, знакомый буквально каждому, даже далекому от строительства человеку. Готовится он из цементной смеси, которую заливают в ранее приготовленную опалубку с установленным внутри каркасом из арматуры. Для максимальной прочности и надежности специалисты рекомендуют готовить бетонную смесь из цемента марок М-400 либо М-500. Чтобы повысить прочностные характеристики конструкции, помимо увязки арматуры, в бетонную смесь добавляют щебень.

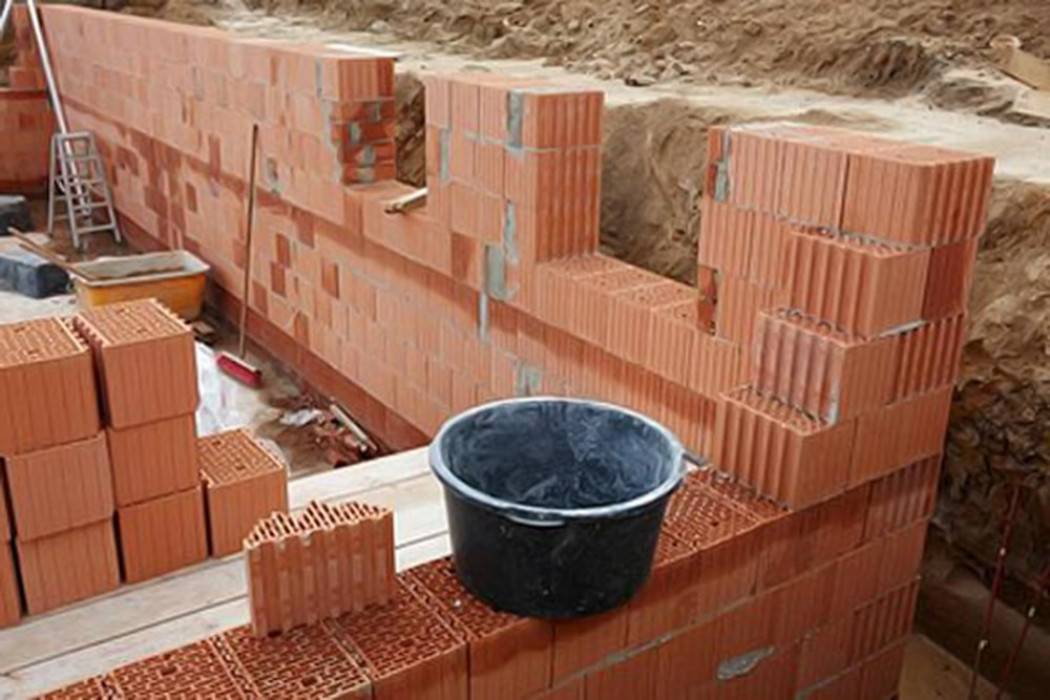

Кирпичный фундамент
Данную конструкцию также можно назвать простой, ведь возводится она при помощи строительного кирпича, устанавливаемого на раствор. Кирпичный фундамент используется в тех случаях, когда необходимо возводить многоэтажный коттедж
Важно лишь, чтобы использовался качественный полнотелый кирпич (жароупорный или кислотоупорный)
Внимание! Силикатный кирпич для строительства фундамента не годится. Под воздействием грунтовых вод и атмосферных осадков такой материал быстро разрушается, ставя под угрозу целостность всего здания и жизнь проживающих в нем людей!
Полнотелый кирпич более крепкий, в сравнении с силикатным, однако и его не рекомендуется использовать для фундамента, если рядом имеются грунтовые воды
К тому же такой конструкции обязательно понадобится качественная гидроизоляция внешних стенок. В итоге, покупка дорогого кирпича с дополнительными вложениями в гидроизоляцию делают возведение данного основания дорогим удовольствием
Полнотелый кирпич более крепкий, в сравнении с силикатным, однако и его не рекомендуется использовать для фундамента, если рядом имеются грунтовые воды. К тому же такой конструкции обязательно понадобится качественная гидроизоляция внешних стенок. В итоге, покупка дорогого кирпича с дополнительными вложениями в гидроизоляцию делают возведение данного основания дорогим удовольствием.
Бутовый контур
Данный вид фундамента по технологии очень напоминает кирпичный, с той лишь разницей, что вместо кирпича применяется плоский камень (доломит, песчаник или известняк), который в профессиональной среде называют бутом. По аналогии с кирпичом специалист производит каменную кладку фундамента на качественную строительную смесь.
К плюсам данного фундамента можно отнести отличный внешний вид, благодаря которому ваш дом будет напоминать старинный каменный замок. К тому же качественно выложенный камень прослужит не менее 200 лет! Однако сложностей с этой строительной конструкцией немало. Количество камня из-за его формы трудно поддается подсчету. Укладка его – процесс трудоемкий, который можно доверить исключительно профессионалам. К тому же бутовый контур необходимо укладывать в грунт ниже уровня промерзания. А проводить подобные работы можно только в летний период, когда температура не опускается ниже +15°C.
Бутобетонный фундамент
Как можно понять из названия, этот ленточный фундамент представляет собой гибрид бута и цементной смеси. И если в предыдущем варианте несущей конструкции смесь использовалась исключительно для скрепления камней и заполнения пространства между ними, то в бутобетонном каркасе материалы применяются в пропорции 50:50. Данные пропорции можно менять по своему усмотрению, однако бута в фундаменте не должно быть меньше 40%, так как в отсутствии армированного каркаса именно камень является связующим компонентом.
Определение и виды оснований
Массив грунта, залегающий под фундаментом, способный надежно воспринимать давление от здания, называют естественным основанием. Грунты, образующие основание, подразделяют на глинистые, песчаные, крупнообломочные и скальные.
Если грунты основания не способны надежно воспринимать давление от здания, их искусственно укрепляют.
Основание, грунты которого искусственно укреплены, называют ис-
кусственным.
Поддействиемнагрузкиотзданияглинистые,песчаныеикрупнообломочные грунты способны сжиматься, что может повлечь за собой осадку здания. Величина и равномерность осадки зависят от величины нагрузки, сжимаемости грунта, формы и размеров опорной площади фундамента.
