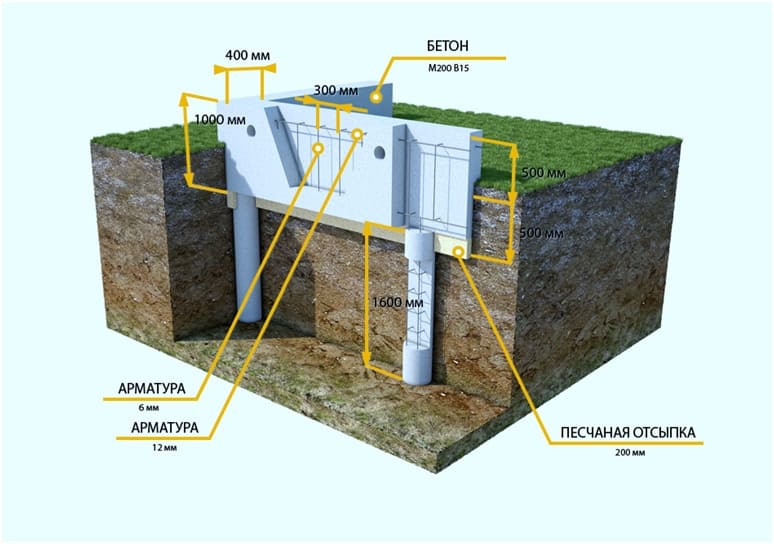

Фундамент на буронабивных сваях с ростверком

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью. Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи установки на глубину промерзания решение подходит для конструкций из любых материалов.

Например, для домов из кирпича, бруса или сооружения. На его строительство уходит около 5-7 При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Стоит отметить, что несущая способностьбуронабивного фундамента не уступает ленточному или монолитному.

Где применяется фундамент на буронабивных сваях

Этот тип фундамента успешно зарекомендовал себя в строительстве зданий с небольшой высотой. Как правило, это одноэтажные сооружения жилого и нежилого назначения. В качестве основы фундамент на буронабивных сваях может применяться для постройки одноэтажных частных домов, коттеджей, бань, просторных гаражей, подсобных и складских помещений, ангаров и других сооружений. Кроме того, в некоторых случаях буронабивной фундамент используется в качестве основания для массивных заборов и других видов ограждений.

Применение свайного буронабивного фундамента свойственно не для всех типов строительства. На выбор именно этого типа основы здания оказывает влияние:

1. Состав грунта.
2. Климатическая зона.
3. Рельефная поверхность строительного участка.

Наиболее рационально использование буронабивных свай на подвижных грунтах, слабопучинистых почвах. Целесообразно также применение такого вида фундамента в тех климатических зонах, где велика глубина промерзания грунта. Но в принципе этот вид фундаментной основы может применять на любых типах грунтов, за исключением монолитных горных пород

Особое внимание при выборе буронабивного фундамента следует уделять расположению верхнего горизонта грунтовых вод

В отношении самой строительной конструкции также есть некоторые ограничения, которые касаются, главным образом габаритов сооружения, массы и вида строительных материалов, высоты здания и его пропорций. То есть, когда закладывается фундамент буронабивной с ростверком, необходимо учитывать рациональное соотношение всех параметров и взаимодействие грунтовой основы, фундамента и стен сооружения.

Виды и особенности

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

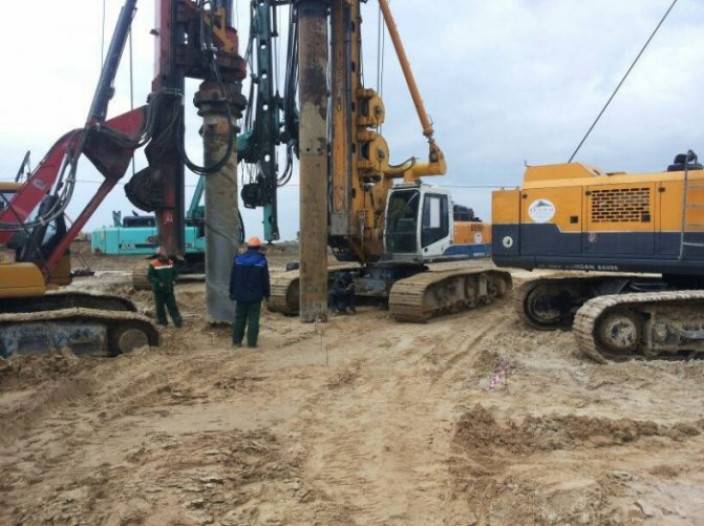

Технология создания буронабивных свай

Несущая способность грунта

Для ее расчета необходимо сделать несколько несложных операций. Прочность большинства типов бетона выдерживают 200 кг на 1 см2.

Свая должна иметь диаметр не менее 30 см, а площадь сечения 14158265*0,25м^2=0,0607м2, или 705 см2. Отсюда известна и разрушающая нагрузка = 705*210=142400 кг. Таким образом, одна свая может вынести груз данного строительного объекта! Нужен лишь правильный расчет, и фундамент выдержит практически любой груз.

При подсчетах расстояния необходимо учитывать не только все нагрузки, которые влияют на фундамент, но и грунт. Грунт играет не менее важную роль при возведении строительного объетка.

Если конкретно использовать вышеуказанные данные, то формулы будут выглядеть следующим образом:

S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2; Р = 0,7 х 1 = 15,4 т; S= 3,14 х 0,2 / 4 = 0,16/4 = 0,125 м2Р = 0,7 х 1 = 10,7 т (1 шаг); S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2.

Р = 0,7 х 1 = 15,4 т.

Несущая способность по грунту:

Р = 0,7 х1 = 15,4 т;S= 3,14 х 0,2 / 4 = 0,16/4 = 0,125 м2Р = 0,7 х 1 = 10,7 т (1 шаг);S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2.

Р = 0,7 х 1 = 15,4 т.

Несущая способность по грунту:

Р = 0,7 х1 [36 х 0,196 + 1,57 х 0,8 (1,2 х 2) = 7 т. Далее: 0,235 * 00,3 + 7 +4,95 * 2,14 + 0,5 + 2,1 * 3,5 *4,5 *2,0 *2,5 * 3,0 * 1,0 * 0,6 * 5,0

Данные подсчеты являются примером определенного строительного объекта. Однако это отличный пример того, как должен выглядеть точный расчет, который необходим для точного эффективного и экономного строительства.

Данная характеристика помогает многим профессиональным строителям снизить количество опор, сделать работу экономнее и качественнее. Именно от точного расчета зависит и дальнейшее существование какого-либо здания, его долговечность и т. д.

Буронабивные сваи для забора хорошо применять на различных типах грунта: на песчаном, на глинистом, на суглинке, на супеси, а также при широком слое торфа в грунте. Забор на буронабивных сваях представляет собой оптимальное сочетание цена-качество, его несущая способность достаточно высока, а возводится он в рекордно короткие сроки.

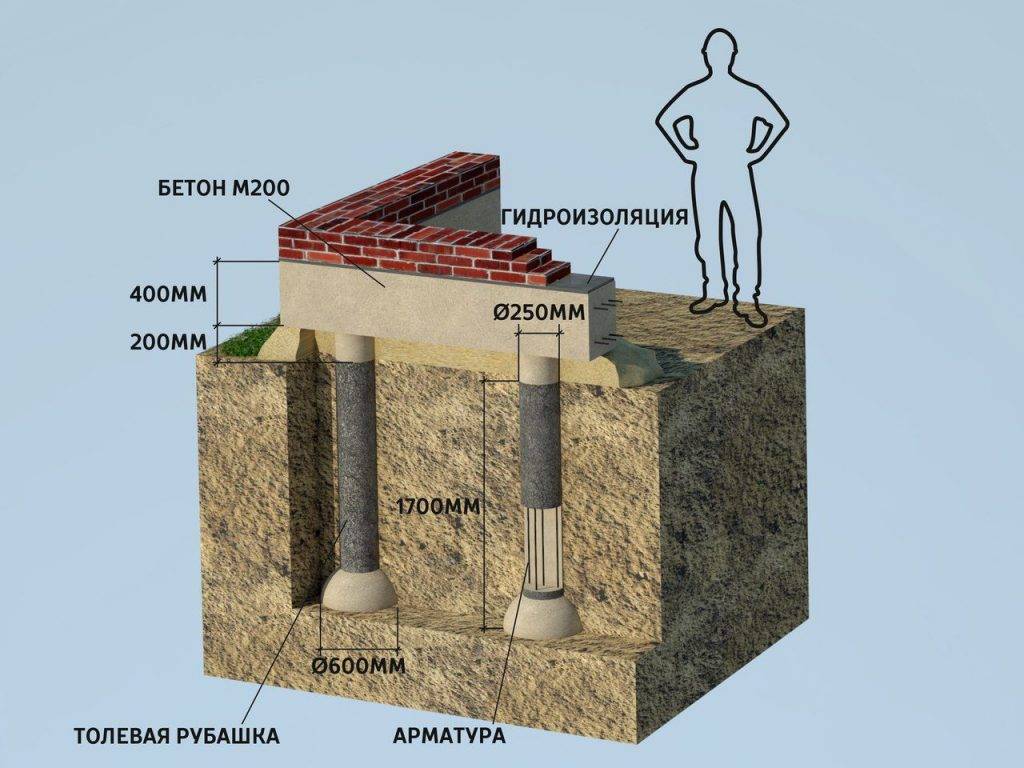

Достоинства буронабивного фундамента с ростверком

Буронабивной фундамент легко сделать своими руками без применения спецтехники

Положительными сторонами при обустройстве буронабивного основания являются:

1. Хорошая несущая способность основания в мягких грунтах.
2. В отличие от фундамента на забивных сваях с ростверком не требуется использование крупногабаритной спецтехники.
3. Возможность устройства различных типов ростверка.
4. Этот вид фундамента можно изготовить своими руками, тем самым снизив затраты. Сваи можно заливать поочерёдно.
5. Для различных типов нагрузок можно подобрать соответствующие габариты свайного поля.

Если перед застройщиком стоит задача разработать свой собственный проект и реализовать его, то буронабивной фундамент с ростверком может стать надёжным основанием нового строения. Особенности технологии изготовления широко описаны в строительных стандартах и правилах. Строя в соответствии с ними, можно не сомневаться в надёжности выбранного фундамента.

Подготовка

Прочное основание под дом можно построить своими руками, имея необходимые материалы, инструменты, свободное время и минимум опыта. Поскольку сооружение ростверка на буронабивных сваях не требует особых навыков.

1. В начале работ выполняются необходимые геологические замеры, исследуются свойства грунта, определяется расположение грунтовых вод. Чтобы исследовать геологические особенности территории под застройку, применяются скважины. Почва разрабатывается на глубину ниже, чем будет подошва основания. Знание геологических особенностей почвы на территории позволяет определить нужный шаг и выполнить укрепление конструкции без ошибок.
2. Устройство буронабивных свай включает обязательное армирование арматурными стержнями. Для строительства понадобятся: песок, рубероид, арматура, бетон, пластиковые трубы.
3. При возведении конструкции учитывают параметры сечения ростверка, расстояние между столбами, глубину закладывания свай. Как сделать фундамент правильно — можно посмотреть на видео.

Плюсы и минусы

Имеются преимущества, благодаря которым эта технология давно успешно применяется при строительстве жилых домов:

• технология не требует дорогого оборудования;
• экономия на земельных работах и создании основы;
• строительство не нарушает ландшафт и не вредит окружающим зданиям;
• можно использовать практически на любых видах почв и на неровном рельефе;
• устойчивость к высокому пучению верхних слоёв грунта;
• сейсмоустойчивость;
• низкий уровень шума от железных дорог и автострад поблизости.

Но ни одна технология не является идеальной и эта также имеет свои недостатки и ограничения. Вот основные из них:

• технология достаточно трудоёмкая и требует более тщательных расчетов;
• отсутствие подвального помещения;
• не подходит для скалистых и просадочных пород.

Несущая способность буронабивных свай

Свайные опоры способны выдерживать различные нагрузки.

Диаметр сваи, см	Несущая способность, кг
15	1062
20	1884
25	2946
30	4242
40	7536

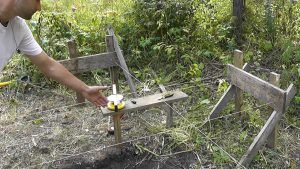

Определите начальную точку и нулевой уровень

Устройство буронабивного фундамента с ростверком начинают с разметки. Вначале определяется нулевой уровень и начальная точка. Для этого можно использовать нивелир и обычный строительный уровень. Затем производится забивание колышков, через которые протягиваются шнуры. Эти шнуры обозначают границы фундамента и оси свайного поля.

Данная работа может быть выполнена своими руками без привлечения специалистов. Для полного понимания процесса и его должного исполнения можно воспользоваться строительными правилами инженерно-геодезических изысканий.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Буроинъекционные сваи

По своей сути буроинъекционные сваи ничем не отличаются от буронабивных. Разница лишь в технологии устройства. При буроинъкционном методе устройства свай бурение выполняется шнеком (буром) с осевой продольной полостью. После погружения бура на проектную отметку его начинают извлекать из скважины с одновременной подачей бетонной смеси под давлением. По окончании извлечения бура (шнека) получают скважину, заполненную бетоном. На завершающем этапе в неё вдавливается арматурный каркас.

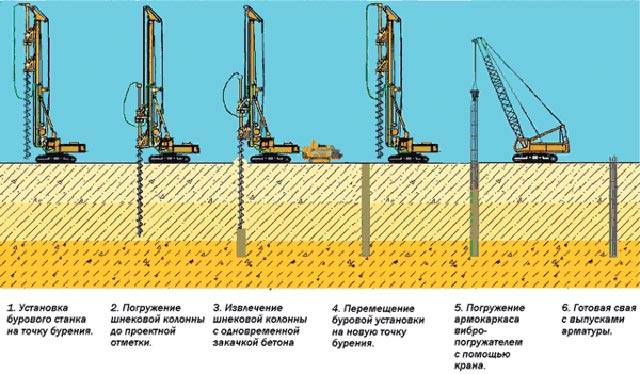

Этапы технологии устройства буроинъекционных свай.

При такой методике к бетону предъявляют повышенные требования в части его состава и подвижности. Более жестким должен быть и каркас. Эти сложности с лихвой окупаются тем, что в данном случае можно избежать необходимости применения дорогостоящих обсадных труб. Их «извлекаемость» – хороший предлог для широкой дискуссии. В грунтах мягкопластичной консистенции после срока, необходимого для набора бетоном прочности, происходит «налипание» массы грунта на внешние стенки трубы, в результате чего извлечение по факту зачастую становится либо невозможным, либо требует очень мощного крана.

Вследствие необходимости бетононасоса и применения бура (шнека) с осевой полостью, этот «подвид» свайной технологии не нашел широкого распространения в частном строительстве.

Как посчитать шаг

Наибольшее расстояние между буронабивными опорами определают как отношение несущей способности сваи (Р) к нагрузке строения на один погонный метр фундамента (Q). В свою очередь, Р представляет собой суммарный показатель боковой поверхности и основания.

Росн = 0,7 * Rн * F,

где Rн — нормативная несущая способность, F — площадь основания буронабивной сваи, а 0,7 — коэффициент однородности грунта.

Рбок. пов-ти = 0,8 * U * fiн * h,

где 0,8 — коэффициент условий работы, U — периметр сваи по сечению, fiн — нормативное сопротивление грунта у боковой поверхности сваи, h — высота слоя грунта, контактирующего с фундаментом.

Расположение буронабивных свай

Разделив массу здания на его периметр, получим Qк примеру, 6,2 т/м. В размер приплюсовывается длина основания не только наружных, но и внутренних стен, находящихся под нагрузкой (если есть). Предварительно выберем сваю Ø 30 и длиной 3 м. Р= 12,31 т.

Максимальное расстояние составит 1,98 м.

Теперь начинаем привязку промежутка между опорами к геометрии проектируемого здания. Учитывать необходимо кратность сторон периметра расстоянию между столбами. Увеличить размер просвета можно, приняв расчетную деталь с большим диаметром или длиной (увеличиваем числовое значение Росн, Рбок. пов-ти).

При увеличении расстояния между опорами, растет сечение ростверка. Требуется больше бетона и арматуры. Рекомендуется просчитать несколько вариантов для оптимального расхода строительных материалов, сметной стоимости строительства.

Строительные правила рекомендуют соблюдать расстояние между буронабивными колоннами от 3 до 6 их диаметров. То есть, в свету минимальный зазор 2 диаметра. Уменьшение возможно, ноне рационально. При бурении не происходит такого сдавливания грунта, как при забивании. Однако, близкое расположение столбов (менее 1 м) распределяет нагрузку на поверхность основания с взаимным наложением зон деформации основания. Получаем принцип куста. При расчете трения по боковой поверхности в кусте учитывается только внешний условный периметр всего куста опорных стержней, что уменьшает общее значение этого показателя. Также растет напряжение деформации под подошвой, что может увеличить осадку. Взаимовлияние в кусте рассчитывается по СП 50-102-2003 (п.7.4.4).

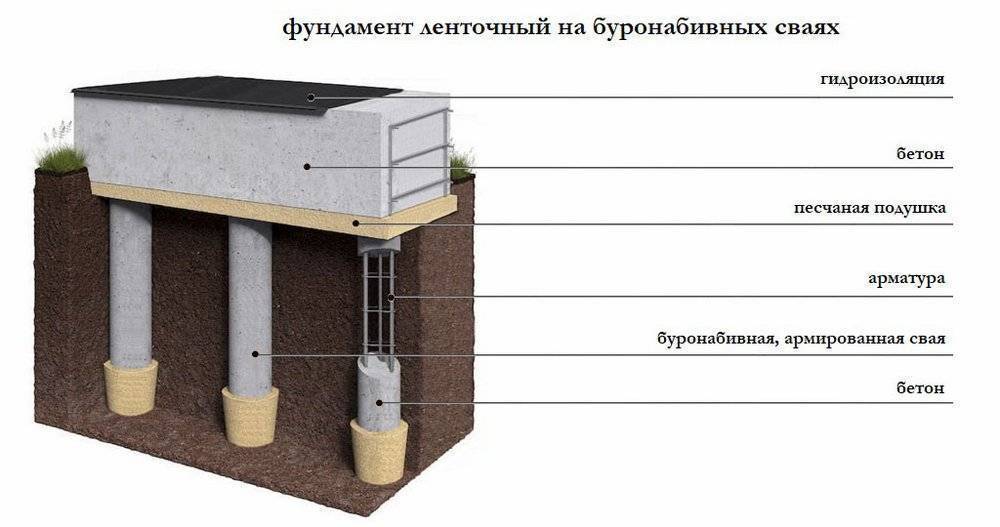

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

• Стойки.
• Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
3. Установку арматурных каркасов.
4. Бетонирование скважины.
5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Буронабивные сваи для забора: быстро, надёжно, экономично

Забор – неотъемлемая часть любого участка. Он защитит от посторонних взглядов, будет неплохой преградой дорожкой пыли. Благодаря хорошему забору вы сможете чувствовать себя на своём участке как за каменной стеной (в прямом или переносном смысле, всё зависит лишь от материала, из которого будет ваш забор). Но что значит «хороший»? Хороший в данном случае – надёжный и не доставляющий проблем.

В компании АТМ-Аква вы сможете заказать буронабивные сваи именно для хорошего забора. При использовании такого фундамента для забора вы можете быть уверены, что он будет построен быстро и не покосится уже через пару лет. Ведь на таких сваях строят даже огромные торговые центры и кирпичные дома. Несомненным плюсом данной технологии является её невысокая стоимость. Сваи такого типа можно устанавливать безопасно для окружающих строений. Благодаря постоянному контролю со стороны высококвалифицированных сотрудников компании АТМ-Аква вы можете быть уверен, что технология будет соблюдена от и до, а результат вас не разочарует.

Заливка ростверка

Забитые буронабивные сваи срезают таким образом, чтобы их оголовки оказались на одной высоте, затем соединяют ростверком. Ростверк обеспечивает равномерность распределения веса здания между всеми сваями.

Пошаговое руководство по заливке ростверка:

1. Устанавливают опалубку для ростверка;
2. Устанавливают каркас из арматуры внутри опалубки;
3. В опалубку заливают бетонный раствор. Технология заливки такая же, как при закладке ленточного фундамента.

Рекомендуемые размеры ростверка:

• высота — от 0,3 м;
• ширина — от 0,4 м.

Ростверк может быть монолитным или собранным из готовых блоков. Основание с монолитным ростверком более надежно и долговечно, так как монолитная технология придает жесткость.

Монолитный ростверк лучше подходит для самостоятельного строительства, так как гораздо удобнее заливать жидкий бетон сплошным слоем, чем устанавливать на сваи тяжелые блоки из железобетона.

Ростверк может быть двух типов:

• подвешенный;
• углубленный.

Подвешенный ростверк подойдет для массивных и облегченных зданий из дерева: бревенчатых, брусовых, каркасных.

Свайные буронабивные фундаменты с подвешенным ростверком используют, если строительство ведут на грунте, верхний слой которого подвержен сильному пучению.

Фото:

При устройстве такой конструкции от верхних концов свай отгребают грунт, обнажая их на 20 см. Ростверк заливают поверх оголовок. Прочность таких конструкции зависит от качества арматуры и надежности ее связок в каркасе.

После заливки раствора между ростверком и грунтом должно остаться небольшое расстояние (около 1 см). Ростверк оказывается подвешенным, что защищает его от деформаций, возникающих при вспучивании грунта.

Технология строительства фундамента с подвешенным ростверком:

• разметка участка;
• определение главных осей;
• выравнивание грунта;
• копка траншеи;
• засыпка подушки из песка толщиной не менее 20 сантиметров;
• забивка буронабивных свай;
• гидроизоляция;
• сборка опалубки;
• сборка вентиляции;
• заливка раствора для ростверка;
• удаление опалубки.

Сроки строительства зависят от характера грунта, длины фундамента и габаритов ростверка.

Ориентировочный срок возведения таких оснований составляет одну неделю. Величина денежных затрат напрямую зависит от периметра, высоты и ширины ростверка.

Основания с углубленным ростверком подходят для монолитных и кирпичных домов, также на них можно устанавливать дома из бруса и бревен, если толщина стен не превышает 30 сантиметров.

Их ставят на песчаных, глинистых, супесчаных и суглинистых грунтах. Участок может быть плоским, с небольшим уклоном или неровным рельефом.

Технология строительства основания с углубленным ростверком:

• разметка участка;
• определение главных осей;
• выравнивание грунта;
• копка траншеи;
• засыпка подушки из песка толщиной не менее 20 сантиметров;
• укладка геотекстиля;
• заливка раствора для ростверка;
• установка арматуры;
• изоляция свай рубероидом;
• удаление опалубки.

Возведение основания с углубленным ростверком занимает столько же времени, сколько и строительство фундамента с подвешенным ростверком.

Расчет буронабивного фундамента с ростверком
