Подключение и расчет буферной емкости к твердотопливному котлу

Самостоятельное изготовление

Чтобы проще изготовить теплоаккумулятор для котлов отопления своими руками, лучше всего выбрать прямоугольную форму конструкции. Для этого подойдут детали из листовой гофрированной стали, так как они обладают повышенной жесткостью.

Обязательно присутствие сварочного аппарата, так как все основные сборочные работы проводят при помощи этого агрегата. Кроме листов стали, понадобится металлический уголок для установки распорок.

Дело в том, что конструкция будет работать под давлением, поэтому ее следует усилить. Сначала сваривают внутреннюю емкость, расперев уголками противоположные стенки. Затем собирают наружный корпус, который по размерам будет немного больше, чтобы хватило места для установки утеплителя.

Для этого подойдет минеральная вата или монтажная пена. Далее приваривают стенку кожуха и подключают теплоаккумулятор к системе отопления. Не стоит забывать после сварки конструкций проверить их на герметичность.

Покупка буферной ёмкости: что проверить в магазине

Теплоаккумулятор – не сложный для понимания механизм. Однако в заводском баке немало разных нюансов, которые производитель предусмотрел для повышения функциональности

При покупке обратите внимание на такие важные особенности ёмкости:

1. На какой максимум давления жидкости в системе отопления рассчитаны стенки.
2. Какова наибольшая потенциальная температура воды для неё.
3. Из чего она изготовлена. Лучший материал – мягкая углеродистая сталь. Она должна быть покрыта «нержавейкой» или другим непромокаемым слоем.
4. Имеет ли она изоляцию. Полезное свойство, но не обязательное.

Хороший бак разделен на несколько секций. В них собирается вода разной температуры. Эта опция и позволяет ёмкости равномерно распределять тёплую воду по системе отопления. Она может быть снабжена вспомогательными полезными приспособлениями:

• электронагреватель;
• теплообменники для подсоединения к разным источниками или горячей воде;
• резиновые фланцы.

Совет. Выбирайте только тот котел, который подойдёт по размерам вашей комнаты. Как правило, производители предлагают широкую линейку моделей, объемом от 300 л до 5 тыс. л. Обязательно проверяйте наличие всех сертификатов.

А вот самостоятельно изготавливать буферную ёмкость специалисты не советуют. Вам, как минимум, придётся проводить сварку металла толщиной в 5 мм и вырезать бак в форме сферы (технологическая необходимость для корректной работы). А ещё заводские ёмкости оборудованы змеевиками, которые затем подключаются к водоснабжению и горячей воде. Сделать их своими руками крайне сложно. Купленный бак может быть даже экономичнее по стоимости и временным затратам и, конечно, более надежным.

Подключение буферной емкости

Критерии выбора

Решив выполнить установку емкости, придется учесть определенные нюансы:

объем тепла емкости зависит от вместительности. Количество теплоносителя должно быть таким, чтобы энергия не расходовалась зря, и весь избыток тепла сосредотачивался в баке, уточняется предел допустимого давления. Оно должно быть не менее аналогичных показателей для любого отопительного контура, по значениям показателей, приведенных выше, определяют размеры и вес емкости. Не стоит забывать, что в баке будет вода, массу которой тоже придется учесть, выбор модели осуществляется с учетом схемы подсоединения и решаемых задач

По этой причине могут устанавливаться баки, имеющие необходимое количество теплообменников, немаловажное значение уделяется материалу, из которого изготовлен бак. Нержавеющая сталь прослужит долго, но и обойдется вам по деньгам значительно дороже

При выборе буферной емкости для отопления обращайте внимание на материал изготовления

Принцип действия устройства

Каждый отопительный прибор имеет свой, особый принцип действия. Одни котлы отличаются равномерным режимом работы (газовое и электрическое нагревательное оборудование), другие, наоборот, отличаются нестабильным процессом. Интенсивность нагрева зависит от способа подачи топлива и наличию устройств, контролирующих процесс горения. С приборами, работающими на природном газе или от электричества, все обстоит просто и понятно. Что бы регулировать температуру нагрева теплоносителя достаточно уменьшить или вообще прекратить подачу газа, отключить электропитание. Постоянное энергоснабжение обеспечивает бесперебойную работу котельного оборудования. И днем и ночью котел работает в автоматическом режиме, самостоятельно регулируя температуру нагрева теплоносителя.

Твердотопливные котлы  —  агрегаты с большой инерционностью. Заложенное в топку топливо горит постоянно, и быстро прекратить этот процесс физически невозможно. Получаемая в процессе горения тепловая энергия не должна тратиться впустую. Избыток тепла накапливается вместе с теплоносителем в специальной емкости, которая выступает в роли аккумулятора тепловой энергии.

Аналогично обстоит ситуация со снижением интенсивности работы котла. При сгорании топливной массы, котел резко теряет свою производительность, котловая вода в отопительном контуре начинает стремительно остывать. Без очередной порции топлива возникает угроза снижение температуры в отапливаемых помещениях. Выход конечно есть. Новая закладка дров или угля решит проблему. Другой вопрос, как часто вы сможете заниматься подобной процедурой, особенно если топка оказалась пустой в ночное время.

Твердотопливный котел, соединенный с буферной емкостью  —  комплекс, способный за вас решить проблему теплоснабжения жилых помещений. Установка буферной емкости освобождает вас от частой и тяжелой работы по загрузке камеры сгорания нагревательного прибора очередным количеством дров.

Понять принцип действия буферной емкости можно на примере работы автомобильного аккумулятора. Пока в машине включен двигатель, параллельно работает генератор электрического тока. Вырабатываемая генератором электроэнергия накапливается в аккумуляторе. При остановке основных двигателей, аккумулятор отдает обратно в автомобильные системы необходимую энергию.

Аналогично работает и буферная емкость. Есть тепло, теплоаккумулятор его накапливает, как только нагревательная установка перестает вырабатывать тепло, из накопительной емкости горячая вода расходуется на обогрев все системы отопления.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

• тепловая нагрузка на отопительную систему частного дома;
• мощность котла отопления;
• предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м2 достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м3. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

• Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
• m – масса воды в резервуаре, кг;
• Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
• 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

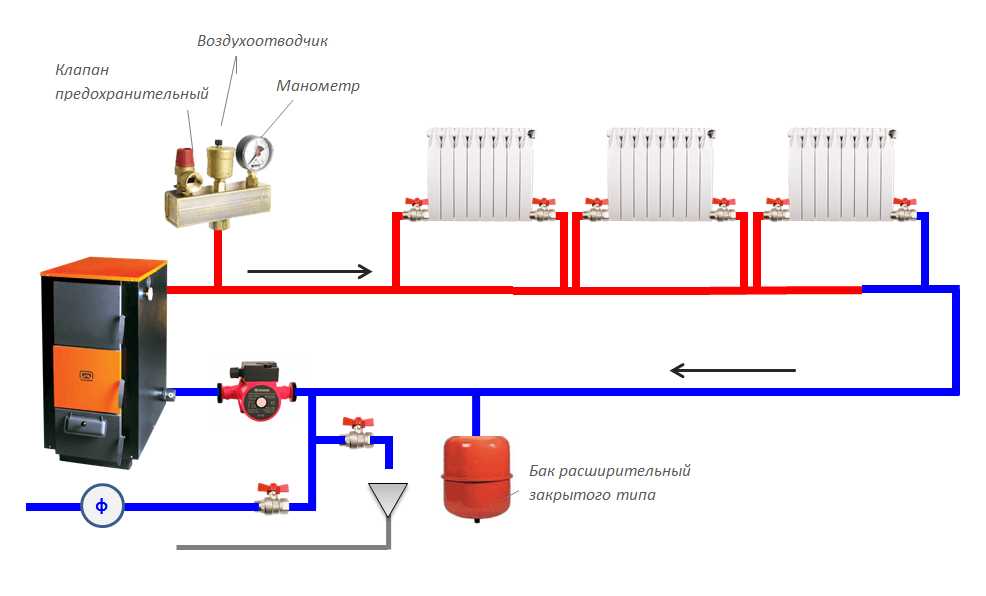

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

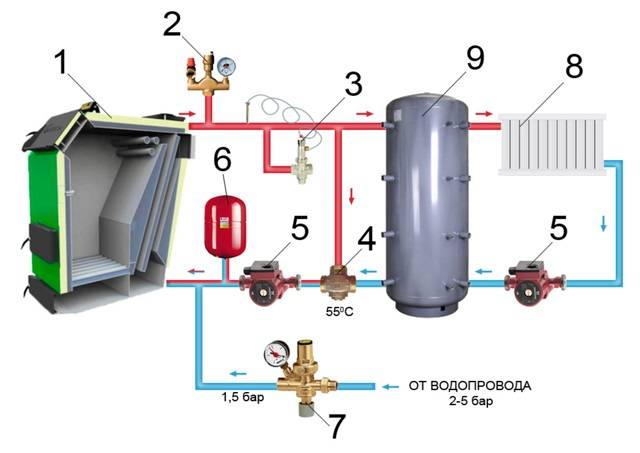

Схема обвязки ТТ котла

Правильная обвязка твердотопливного котла своими руками может быть выполнена только при условии полного соблюдения правил таких работ. Про дымоходы для ТТ котлов я уже писал – там есть свои особенности.

Начнем с обратки, то есть, со входа холодной воды в теплогенератор. На обратке ставится циркуляционный насос, в случае использования закрытой СО с принудительной циркуляцией. Насос ставится именно на обратке, он нагнетает воду в котле. Если ЦН будет установлен на подаче из котла, то там он долго не протянет.

Почему? Потому что выход теплоносителя из ТТ котла высокотемпературный.

Труба подачи холодной воды подключается к входному патрубку котла. Обычно он располагается в нижней части котла.

Труба подачи горячей воды из котла подключается к выходному патрубку котла. Обычно этот патрубок расположен в верхней части котла. Такое расположение позволяет использовать ТТ котлы в системах с естественной циркуляцией теплоносителя.

Труба выхода горячей воды из котла имеет температуру в штатном режиме от 60 до 90 градусов Цельсия. В нештатном режиме труба может иметь на внутренней поверхности температуру перегретого пара 105-110 градусов Цельсия, а на внешней части у патрубка котла – до 200-350 градусов Цельсия – от самого перегретого котла.

Потому труба подачи горячего теплоносителя должна исполняться из металла, лучше из меди. Хотя и стальная труба также исправно будет справляться со своими обязанностями.

Далее следует группа безопасности твердотопливного котла. Что входит в ее состав – смотрите ниже.

Далее подключается расширительный бак системы отопления. Бак может быть подключен на подаче, может быть подключен на обратке. Особой роли это не играет.

Основное правило, которое устанавливает схема обвязки твердотопливного котла – между системой отопления и расширительным баком не должно быть никакой запорной арматуры.

Принцип работы

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

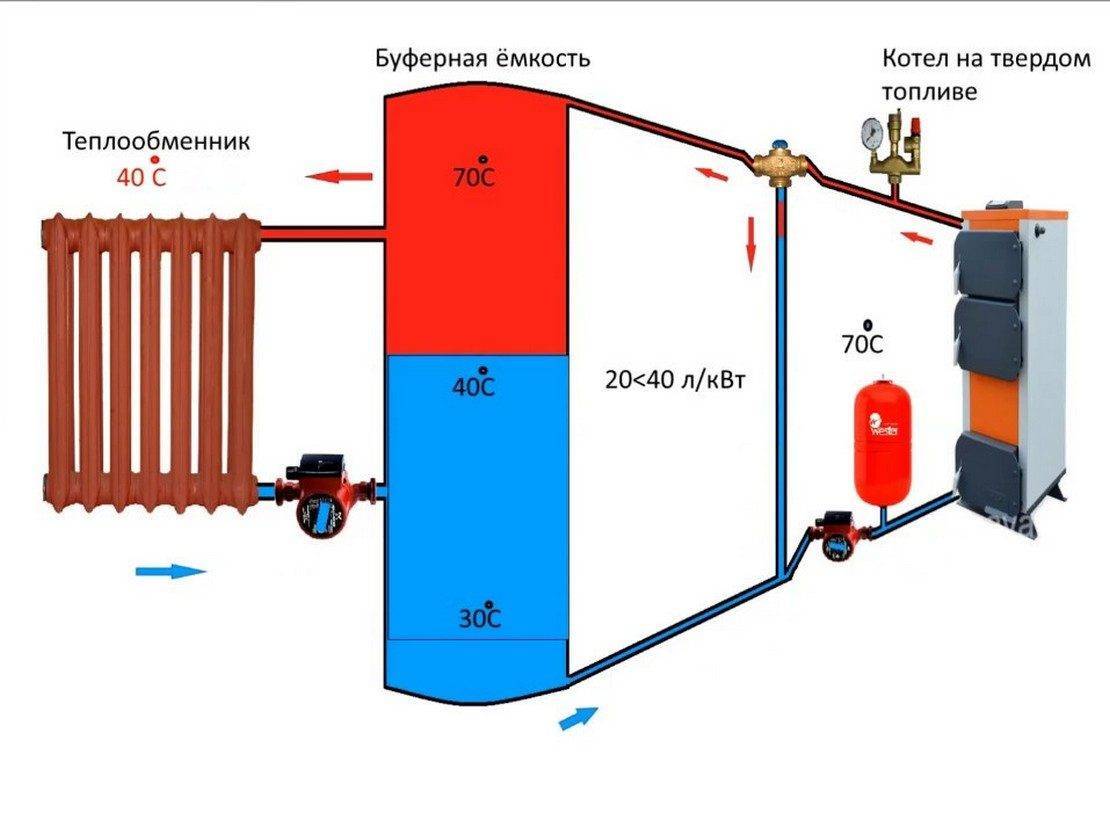

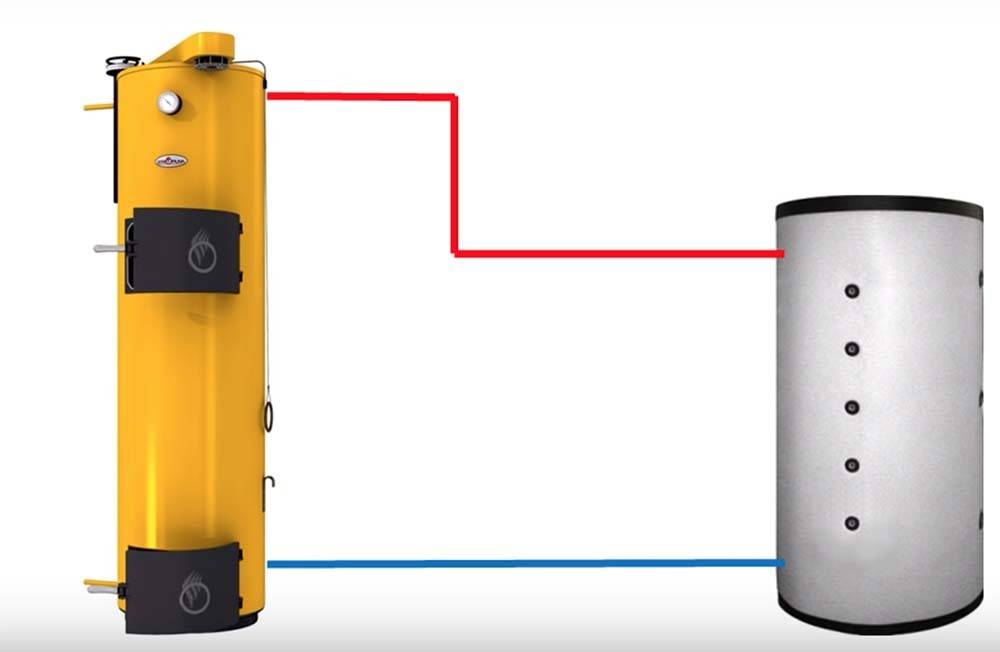

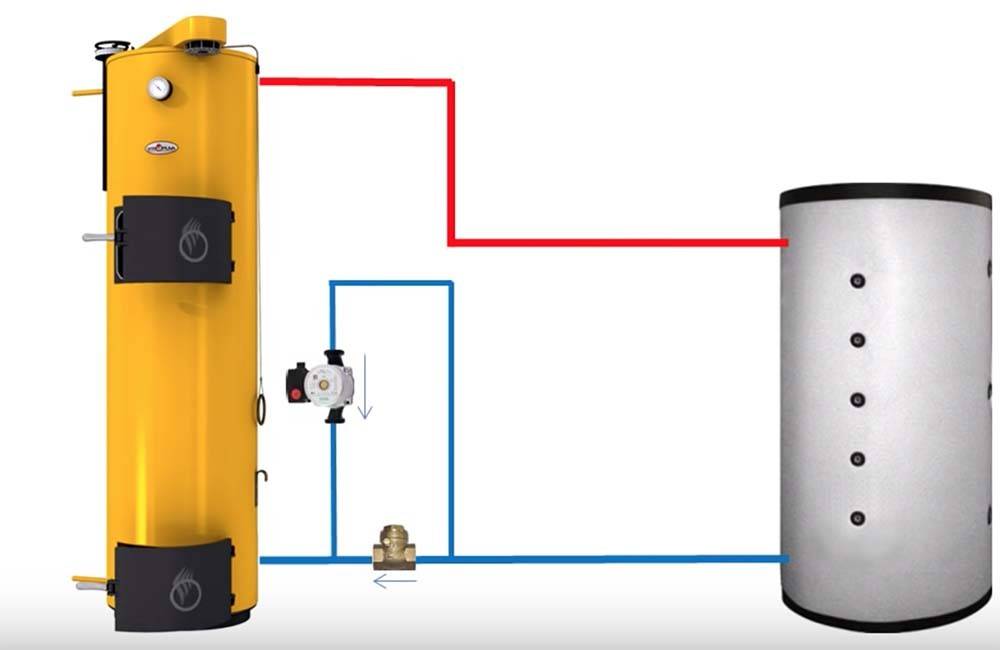

Теплоаккумулятор, подключенный к твердотопливному котлу. Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла

В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

• Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
• Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
• Защита от возможного перегрева;
• Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

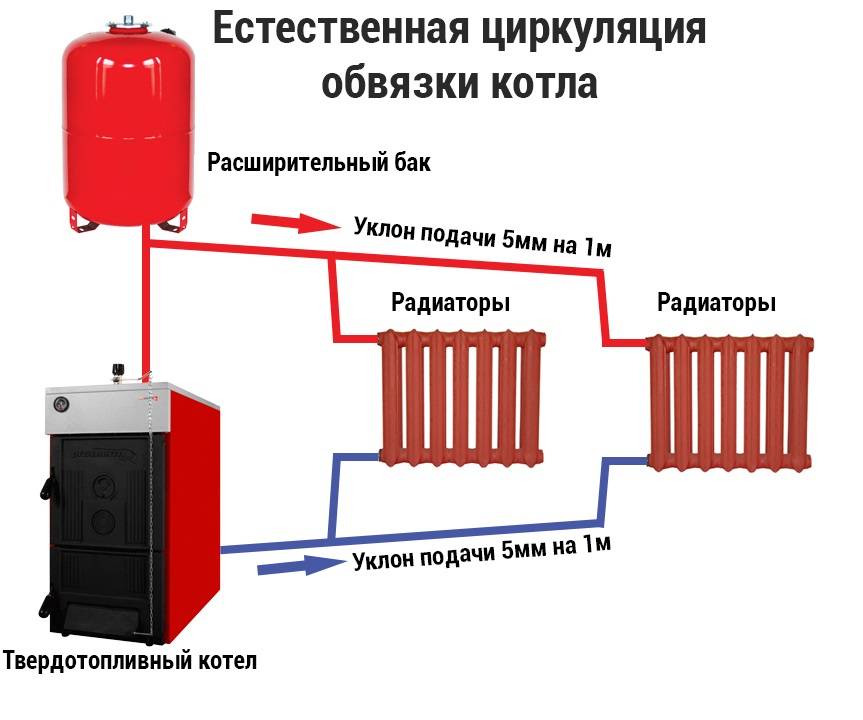

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Схема отопления с буферным баком и бойлером ГВС

Схема отопления частного дома твердотопливным котлом на дровах с буферным баком и бойлером ГВС Буферный бак заводского изготовления со встроенным теплообменником ГВС довольно дорогое оборудование. Один из российских производителей твердотопливных котлов предлагает покупателям недорогие буферные баки без теплообменника ГВС. Схема закрытой системы отопления для этого варианта показана на рисунке.

В этой схеме также не предусмотрен режим защиты котла от низкотемпературной коррозии при работе котла. В инструкции к котлу производитель рекомендует хозяину самому следить за тем, чтобы температура теплоносителя в обратной трубе во время отопительного сезона не опускалась ниже 60 оС.

Посмотрите видео, в котором автор знакомит с практической реализацией схемы отопления с твердотопливным котлом и буферной емкостью — аккумулятором тепла

Обратите внимание, как в схеме на видео реализован режим защиты котла от низкотемпературной коррозии

Каким твердотопливным котлом отапливается Ваш дом?

Прочитайте статью

Отопление дома твердотопливным котлом

Какой твердотопливный котел выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Еще статьи на эту тему:

Виды и строение теплоаккумуляторов

Ёмкости различают по материалу, который применяется как термоаккумулирующий:

• твердотельные;
• паровые;
• а также термохимические;
• жидкостные;
• с добавочным нагревом.

Вверху бака расположены пара штуцеров (патрубков), предназначенные для совмещения с котлом и всей системой, а также клапаном-предохранителем для спуска лишнего воздуха, если давление в глубине повысится. Внизу есть кран, через который можно спустить воду. Также производитель иногда размещает тут фланцы для монтажа датчика давления и температуры.

Внимание! Ёмкость работает за счет разности давления воды, создаваемой насосом. Встроенный тепловой аккумулятор в разы увеличивает инерционность всей отопительной системы

Кабель для обогрева резервуара

Саморегулирующийся кабель SAMREG 30-2CR

• Мощность: 30 Вт
• Назначение: трубопровод / резервуар / кровля
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты
• Maкс. температура (рабочая): 65 °C

Оптовый прайс

Саморегулирующийся кабель SRL 30-2CR

• Мощность: 30 Вт
• Назначение: трубопровод / резервуар / кровля
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты
• Maкс. температура (рабочая): 65 °C

Оптовый прайс

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

• Мощность: 17 Вт
• Назначение: трубопровод / резервуар
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: со взрывозащитой
• Maкс. температура (рабочая): 65 °C

Оптовый прайс

Греющий кабель Heat Trace 12FSLe2-CT

• Мощность: 12 Вт
• Назначение: трубопровод / резервуар
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: со взрывозащитой
• Maкс. температура (рабочая): 85 °C

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

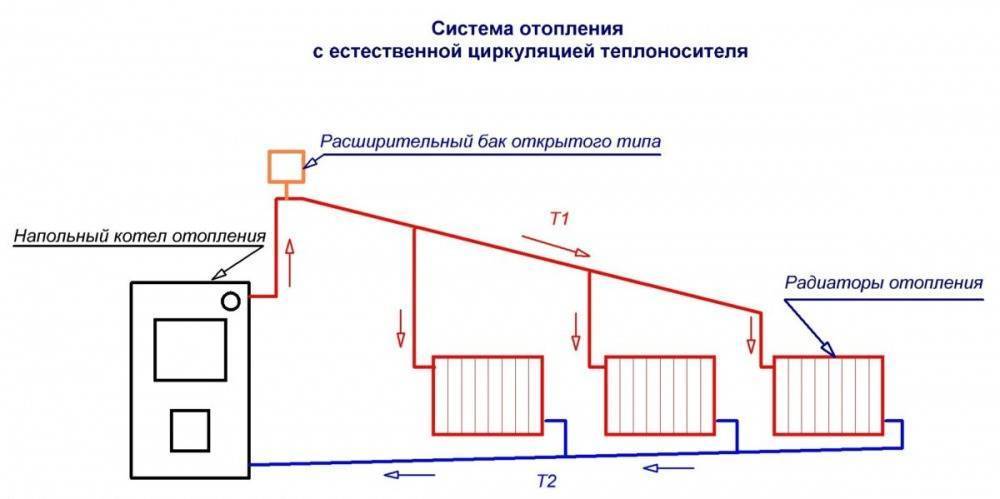

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

1. Эффективная работа.
2. Простота монтажа.
3. Относительно низкая стоимость.
4. Высокая безопасность.
5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

1. Сложность в управлении.
2. Необходимость в постоянном контроле системы.
3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

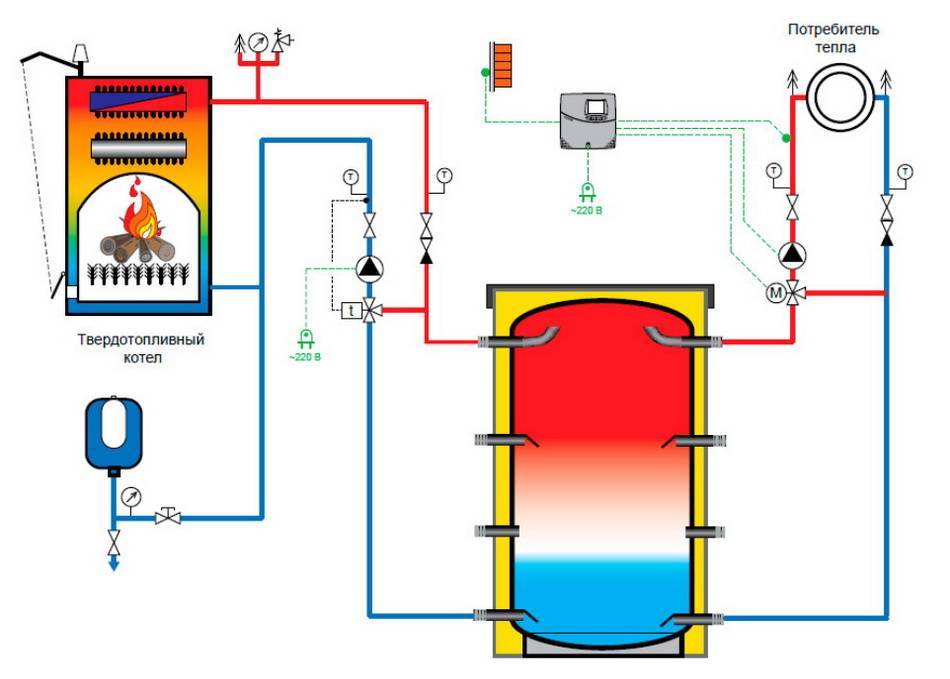

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

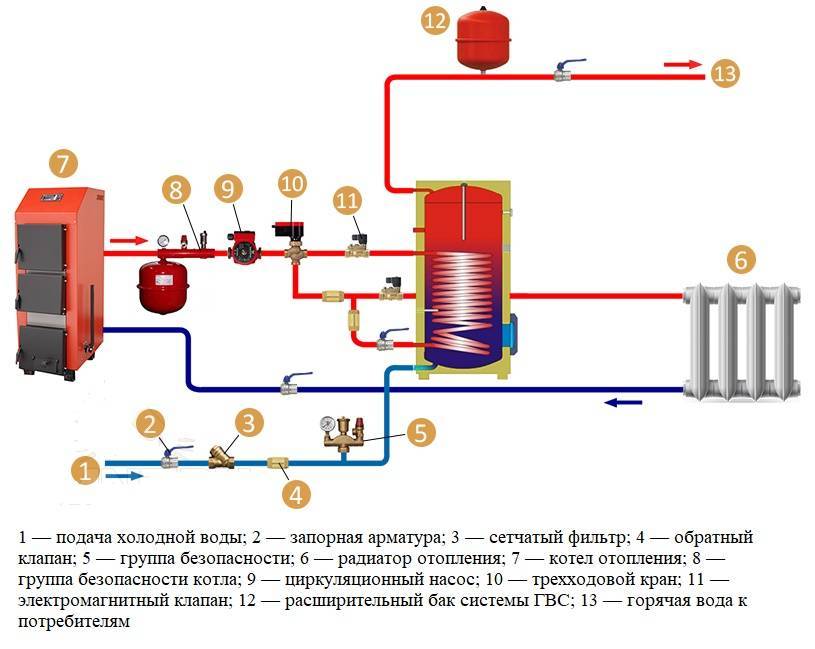

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Виды и строение теплоаккумуляторов

Ёмкости различают по материалу, который применяется как термоаккумулирующий:

• твердотельные;
• паровые;
• а также термохимические;
• жидкостные;
• с добавочным нагревом.

Вверху бака расположены пара штуцеров (патрубков), предназначенные для совмещения с котлом и всей системой, а также клапаном-предохранителем для спуска лишнего воздуха, если давление в глубине повысится. Внизу есть кран, через который можно спустить воду. Также производитель иногда размещает тут фланцы для монтажа датчика давления и температуры.

Внимание! Ёмкость работает за счет разности давления воды, создаваемой насосом. Встроенный тепловой аккумулятор в разы увеличивает инерционность всей отопительной системы.

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. Разметка и резка в размер стального листа;
2. Сварка металлоконструкции бака;
3. Разметка и приваривание отводов и фланцев (сгонов);
4. Зачистка сварочных швов;
5. Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Изготовление цилиндрической емкости

Когда есть две бочки, нужно:

1. Срезать верх одной бочки.
2. Срезать дно другой. Если они вместе образуют емкость высотой 1,75 м, то можно приступать к срезанию верха второй бочки и сварке емкостей. Если же высота обеих слишком высокая, нужно одну из них надрезать.
3. Срезать верх второй бочки. Должен остаться только цилиндр.
4. Поставить бочку на бочку и сварить две емкости.
5. Приварить к внешней стороне верха цилиндра уголок. Его придется выгнуть так, чтобы он плотно прижался к бочке.
6. Вырезать из листового металла круг диаметром 1,07 см. Нужно, чтобы его край совпал с краем уголка.
7. В уголке и этом круге просверлить дырки. Это позволит закрепить верх буферной емкости на болты, что позже облегчит установку теплообменника и даст возможность проводить внутренний ремонт. Для герметизации на стык придется ставить резиновую прокладку.
8. Наварить на дно и верх ребра жесткости. Ими могут послужить уголки.
9. Разрезать профильную трубу на 4 отрезка длиной 10-15 см. Они будут ножками емкости.
10. Приварить ножки к будущему теплоаккумулятору.

Методы расчета параметров

Опытные специалисты, выбирающие буферную емкость для устройства системы отопления, при расчете емкости пользуются одним из известных способов.

Статистический

При таком варианте подразумевается определение нужного объема емкости с учетом количества загружаемого топлива. В основу закладывается принцип равновесия между показателями вырабатываемой и используемой энергии.

Чтобы тепловая энергия не отбиралась системой отопления, емкость должна поглощать все количество энергии, произведенной котлом при максимальной загрузке топки. Для такого расчета придется номинальную мощность котла умножить на время, за которое топливо прогорит полностью.

Динамический

Для проведения расчетов этим способом необходимо знать количество энергии, затрачиваемой на обогрев здания, и действующий в этот момент температурный режим. Максимальное время для работы котла в этом случае определяется пользователем, измерение его ведется в сутках.

Буферная емкость защитит ваш отопительный котел от гидравлических ударов, прогрев теплового носителя в системе будет происходить более равномерно

Аккумуляторный бак займет важное место в вашей системе обогрева помещений

Открытый тип с естественной циркуляцией

Самая простая обвязка с минимальным количеством приборов, полной независимостью от электроэнергии. Движение жидкости по системе происходит естественным образом из-за общего расположения труб под небольшим уклоном. Котел устанавливается на полметра ниже уровня радиаторов. Минимальное количество механизмов запорных, приборов регулирующих и т.д.

Такая обвязка эффективна для маленького дома с небольшим количеством потребителей теплоэнергии. Расширительный бак открытого типа устанавливается как можно выше, на чердаке, например.

При этом температуру теплоносителя откорректировать нельзя. А через открытую расширительную емкость часто попадает воздух, влияющий на пагубно внутреннюю поверхность патрубков.
