Популярные модели и преимущества бойлеров Drazice

Типы поломок бойлеров Drazice

ТЭН с накипью

Даже самые надежные водонагреватели нуждаются в уходе и техническом обслуживании. Суть заключается в промывании резервуара, замене магниевого анода и ТЭНа, удалении накипи. Чешская техника бесперебойно служит до 15 лет, если обвязка выполнена правильно. Но иногда происходят непредвиденные поломки, в этом случае необходимо обратиться в официальный сервисный центр.

К основным типам поломок бойлеров Drazice относят:

• неисправности или протекания бака;
• выход из строя ТЭНа;
• медленный нагрев или его отсутствие.

Протекание бака — проблема всех накопительных водонагревателей. Внутренняя поверхность резервуара постоянно контактирует с водой, поэтому рано или поздно появятся следы эксплуатации и коррозия. Долгое использование отражается на сварочных швах, они могут потечь, иногда образуются отверстия. В этом случае бак не подлежит ремонту. Но если течь обнаружена снизу водонагревателя, неисправность заключается в разгерметизации внутренней емкости. Монтажник сменит прокладку, и аппаратом снова можно пользоваться.

Причиной поломки бойлера часто становится образование накипи на ТЭНе или неисправности его электрической составляющей. Если вышел из строя терморегулятор, деталь подлежит полной замене. Иногда нагревательный элемент выходит из строя из-за неправильного подключения водонагревателя. Поэтому обвязку аппарата должен выполнять опытный монтажник.

Если прибор нагревает воду медленно или не делает этого совсем, необходимо проверить всю автоматику бойлера. Причины могут быть такие:

• поломка термостата или предохранительного клапана;
• неисправен электронный блок;
• вышел из строя переключатель нагревательного элемента.

Если осмотр бойлера показал, что индикатор включения не горит, придется вызывать ремонтника. Без помощи техников проблему устранить нельзя.

Способы подключения бойлера

Обвязка бойлера Дражице косвенного нагрева с напольным монтажом

Для начала нужно определить, в каком помещении будет располагаться агрегат. Лучшим вариантом является специально обустроенная котельная, но на практике бойлер часто ставят в ванной, подсобной комнате или в коридоре. В патрубки устройства, находящиеся снизу, поступает холодная жидкость, а из верхних выходит нагретая. При повороте барашка вода идет в краник. У комбинированных моделей есть также опция подогрева через электронагреватель.

Напольные

Монтаж напольных бойлеров Drazice предполагает размещение на выровненной поверхности. Иногда под агрегат делают возвышение. В руководстве по эксплуатации приводится схема подключения, подходящая для конкретной модели агрегата, а также рекомендации по монтажу водного контура. Последний может подсоединяться с заточкой под горячую воду (тогда ставится клапан с тремя ходами), либо с парой насосов, регулирующих проток жидкости, ориентируясь на требуемую температуру.

При монтаже запрещается ставить запорную арматуру между самим бойлером и клапаном предохранения. Хотя использование арматуры, через которую сбрасывается воздух, предотвращает инциденты ударов водяными потоками элементов системы, внедрять ее можно только в те модели, для которых это разрешено производителем (соответствующие указания есть в инструкции), и ни в коем случае не размещать ее в обозначенном промежутке. Давление, при котором срабатывает защитный клапан, нужно ставить идентичным максимально разрешенному значению для бойлера. Также оно должно быть хотя бы в 1,2 раза выше наибольшего показателя для водопровода, в противном случае в установку внедряют редукционный клапан.

Навесных

Навесной бойлер вертикальной установки

Подвесные модели полагается прикреплять посредством анкерных деталей и скобок. Изучив рекомендации по монтажу, приведенные в инструкции, можно определить необходимое число элементов разных типов. Настенные модели выгодны тем, что, скорее всего, будут расположены выше над поверхностью пола, чем котел – такая позиция способствует ускорению подогрева воды. Место для монтажа выбирают сообразно типу бачка (горизонтальный или вертикальный).

Технические характеристики

Технические особенности приборов

При подсоединении косвенного бойлера Дражица к котельному агрегату требуемая температура создается циркулирующим теплоносителем. Сами устройства имеют стальной корпус, покрытый эмалью. Ее функция – защищать внешние и внутренние поверхности и швы от разрушений, связанных с высокими температурами. Анод из магния препятствует возникновению скоплений накипи, а также обеспечивает подогретой воде мягкость.  Наружные части корпуса покрыты также красящим составом. Его наносят способом горячей сушки. Одна и та же модель может выпускаться в разных цветовых исполнениях.

Характеристики конкретного бойлера определяются его принадлежностью к той или иной линейке (они различаются между собой по внутреннему устройству), а также объемом. Можно встретить модели емкостью от 80 до 200 литров воды. В бачок вмонтирован теплообменник змеевидного типа (у некоторых устройств их два).

О фирмах-изготовителях

Бойлеры – достаточно узкопрофильный товар, известный в деталях лишь профессионалам своего дела. Мы же предлагаем вам таблицу с кратким описанием известных компаний, товар которого заслуживает внимания из-за высокого его качества.

Таблица № 1. Фирмы-изготовители

Производитель	Описание
Gorenje	Известная во всем мире компания из Словении. Основана в 1950 году. Специализация – бытовая техника. Практически весь её товар ориентирован на экспорт.
Protherm	Фирма, главный офис которой находится в Чехии. Основана в 1992 году. С того же года выпускает водонагревательное и отопительное оборудование.
De Dietrich	Французская группа компаний. Основана в 1864 году. В основном производит оборудование для отопительных систем и не только.
Vaillant	Является ведущим в Германии производителем отопительного оборудования. Образован в 1874 году. Известна компания тем, что сегодня вместе роботов приборы собирают люди.
Drazice	Компания из Чехии, которая известна своими надежными водонагревателями. Основана в 1956 году. Её продукция отвечает всем нормам и требованиям стран ЕС.
Baxi	Итальянская компания, которая уже более полувека делает высококачественную технику для отопления и нагрева воды. Образовалась компания в 1866 году.

Критерии выбора бойлера косвенного нагрева

Перед тем, как приступить к выбору устройства, человеку необходимо знать, на что обратить внимание в первую очередь

Первое, чему уделяется внимание, – присутствие в частном доме автономного теплоснабжения

Если ответ отрицательный, то смысла в покупке бойлера – ноль.
Самое главное, что важно учитывать – емкость резервуара, здесь все просто, чем больше в семье человек, тем выше объем
Например, для одного владельца достаточно будет 80 литров, а если в семье проживает 3 человека, то актуальным вариантом станет БКН на 120 литров, более этого значения – 150 л. И это, не учитывая возможные хозяйственные дела, которые потребуют дополнительного расхода.
Важно правильно рассчитать мощность рабочего автономного котла для отопления

Так, если значение равно 35 кВт, то максимальная емкость составит 200 л.
Нельзя забывать, что срок работы прибора напрямую зависит от качества внутреннего покрытия. Самым бюджетным вариантом является эмалевое покрытие, его главный недостаток – со временем начинает трескаться от перепада температур. После того, как защитный слой уйдет, изделие, а именно металлическая часть, станет уязвима к появлению коррозии. Хорошее и качественное покрытие – стеклофарфоровое, конечно, стоимость вырастет в разы, однако эффективность остается на высоте. Также, отлично подойдут продукты имеющие титановое покрытие или резервуар, который выполнен из нержавеющей стали. Но найти первый, на российском рынке, очень сложно, потому что ценник на него стоит очень высокий.
Качественные трубки для змеевиков не стальные, как думают некоторые, а медные или латунные. Срок эксплуатации таких элементов гораздо выше, при этом их легче обслуживать.
Также, покупая бойлер, необходимо просмотреть материал внешней теплоизоляции, ведь от него зависит, какую температуру будет иметь вода. Идеальный вариант – пенополиуретановая изоляция. Хоть стоимость у нее выше, но КПД, гораздо больше, чем у дешевых устройств.
Правильно выбранное место монтажа, даст возможность сократить круг поиска в несколько раз.
Важно знать, что следить за состоянием оборудования должен сам владелец, проблемы не обнаружатся самостоятельно, так как это не производственная аппаратура.

Что это такое

Обеспечение квартиры и дома теплом, а также горячим водоснабжением происходит благодаря централизованной системе, которая проводится на уровне города, отдельного района, а в некоторых случаях имеется автономный комплекс для конкретных домов.

Поэтому горячее водоснабжение сильно зависит от режимов работы конкретной системы и при возникновении неполадок отключается вода у всего города, района или зданий. Однако, в современном мире ГВС необходимо всегда, греть воду в кастрюле уже неразумно, так как большая часть населения не покупают посуду с внушительной емкостью. Поэтому верным решением становится покупка бойлера косвенного нагрева. Он сможет дать владельцу независимость от теплоснабжения. При этом быстро себя окупит и прослужит долгое время.

Важно помнить, что косвенный нагреватель воды не сможет полноценно функционировать без надлежащего источника тепла. Поэтому его рекомендуется размещать вблизи автономного отопительного котла

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Лучшие бойлеры косвенного нагрева до 300 литров

Buderus Logalux SU300

Бак-водонагреватель вместительностью 300 л, предназначенный для совместного применения с котлами одноименной компании, в напольном или настенном исполнении. Значительная площадь нагревания способствует эффективной теплопередаче. Теплообменник, выполненный из гладких труб, способствует быстрому прогреванию воды, без оставления холодных зон. Конструкция предусматривает возможность установки дополнительного теплообменника или нагревательного элемента.

Особенности конструкции:

• теплоизоляционный слой из пенополиуретана толщиной в 5 см, способствующий минимизации тепловых потерь;
• вмонтированный магниевый анод и теплоотражающее эмалевое покрытие DUOCLEAN МКТ создают надежную защиту от коррозии;
• большая нагревательная поверхность, созданная гладкотрубным теплообменником;
• большой люк на передней стенке, облегчающий чистку и обслуживание прибора;
• возможность регулирования температуры воды;
• простая установка, благодаря набору фирменных аксессуаров.

Конструкция позволяет объединить несколько бойлеров в единую батарею. Все эти особенности отмечены в положительных отзывах покупателей. Нареканий не было.

Drazice OKC 250 NTR/BP

Водонагревательное устройство от ТМ Дражице предназначено для совместного круглогодичного применения с газовым котлом. Оборудование оснащено 2 теплообменниками, выполненными в форме змеевиков. Площадь теплообменника составляет 1,45 м2. При подключении обоих теплообменников, совокупная мощность источника нагрева составляет 57 кВт. Максимальная мощность 1 теплообменника нагревательного контура — 32 кВт. В составе оснащения имеется термостат, который служит для управления циркуляционным насосом или 3-ходовым клапаном. Возможно совместное применение бойлера с солнечными батареями.

Преимущества:

• экологически безопасный теплоизоляционный слой с толщиной до 6,5 см (полиуретан);
• высокая энергоэффективность;
• наличие магниевого анода;
• возможность круглогодичного применения.

Минусов не выявлено.

Надеемся, что полученная информация поможет вам с правильным выбором водогрейного устройства для дома или дачи.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду. Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов

О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.
Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.
Схема при общем подключении квартиры к горячему водоснабжению

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

  Термостатический клапан

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Лучшие бойлеры объемом до 200 л

№3. Protherm FE 200 ВМ

Protherm FE 200 ВМ

Еще одна чешская модель от фирмы Protherm, но уже на 200 литров, попала в наш рейтинг. Управление у нее – механическое, корпус выполнен из нержавеющей стали, покрытой эмалью.

В состав конструкции водонагревателя входят следующие элементы:

• ограничитель температуры нагрева;
• термометр стрелочного типа;
• теплоизоляция из полиуретана;
• магниевый анод.

Рассмотрим его технические характеристики:

• давление (на входе) – 6 атм.;
• мощность – 1920 Вт;
• объем – 184 л;
• макс. температура воды – +80 °С;
• время разогрева воды до +55 °С – 30 минут.

Монтаж производится в вертикальном положении на пол, поскольку вся подводка расположена сверху.

Плюсы

• теплообменник спаренного типа;
• защита от бактерий и коррозии;
• длительная поддержка заданной температуры;
• качественная теплоизоляция;
• приятный дизайн.

Минусы

возможная несовместимость с котлами – нужно больше информации.

Protherm FE 200 ВМ

№2. Baxi Premier plus 200

Baxi Premier plus 200

Итальянская фирма Baxi выпустила водонагреватель в своей серии бойлеров Premier Plus объёмом в 200 литров. Известно о трех режимах нагрева воды у данной модели:

• котел;
• ТЭН;
• контур рециркуляции.

Рассмотрим его технические характеристики:

• давление на входе – 7 атм.;
• мощность – 3000 Вт;
• объем – 200 л;
• макс. температура воды – +65 °С;
• время разогрева воды до +45 °С – 20 минут.

Возможен монтаж на пол. Как альтернатива – можно повесить его на стену.

Плюсы

• два вида монтажа;
• не боится коррозии;
• конструкция крайне прочная;
• легкость в монтаже и демонтаже;

Минусы

посредственный дизайн.

Baxi Premier plus 200

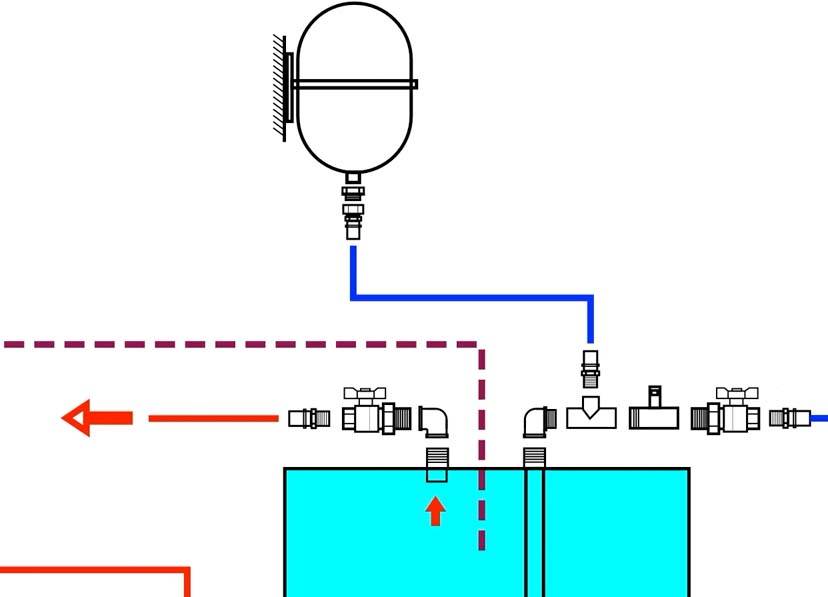

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

• Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».

• Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это — схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.
