Установка бойлера в отопительную систему: описание конструкции, специфики монтажа и эксплуатации

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.


Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

О бойлере на даче

Накопительные нагреватели воды отлично подходят использования на даче. Если вы живете там не все время, то отопительного котла у вас, скорее всего, нет. Следовательно, при каждом посещении возникают неприятности с горячей водой, что особенно некстати, если вы, скажем, проводите какое-то мероприятие, после которого остается гора посуды. В таком случае оптимальное решение – монтаж накопительного бойлера.

Бойлер на даче

Специфика установки на даче заключается, прежде всего, в непостоянности напора. Если в городских квартирах он зависит от центрального водоснабжения и сила его перманентно одинакова, то в загородном доме напор может быть, а может и не быть. Так что запомните: на даче бойлер должен находиться минимум на 2 м выше водозаборной точки. Это позволит воде циркулировать самотеком даже в тех случаях, когда пропадает напор.

Сама процедура установки опять же проводится как в первом случае, отличие, повторимся, лишь в высоте установки бойлера.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла

В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

  • Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
  • Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
  • Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

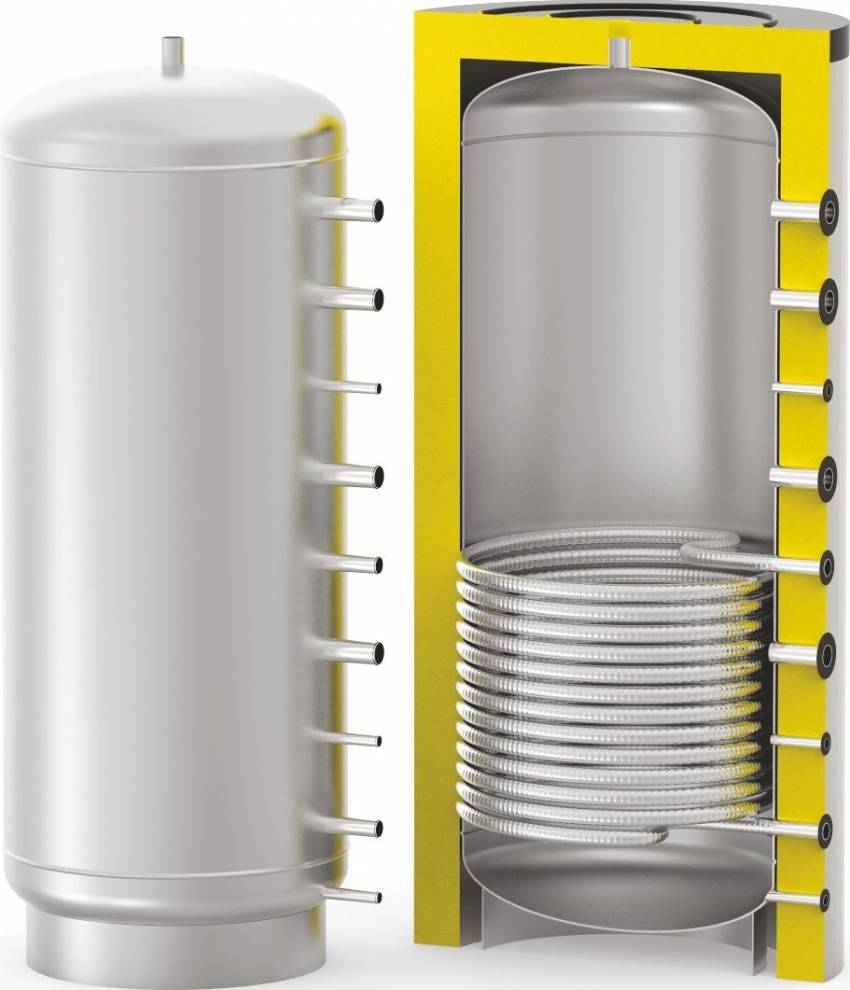

Установка накопительного бака отопления

Установленный бойлер

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

  • Один раз в месяц проверять целостность теплоизоляции конструкции;
  • Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
  • Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Рекомендации по обеспечению воздухообмена

Подключение газового бойлера обязательно сопровождается установкой системы воздухообмена. Если мощность оборудования составляет 23,3 кВт, то для оптимальной температуры необходимо будет обеспечить поступление 2,5 м3 газа в час. На такой объем топлива нужно 30 м3 воздуха. Если его в помещении окажется недостаточно, то вы столкнетесь с проблемой, которая выражена в неполном сгорании газа. Это приведет к неэффективному использованию топлива, а процесс сгорания будет сопровождаться выделением вредных для здоровья человека веществ. Если их вовремя не вывести за пределы помещения, то человек может погибнуть.

Важным моментом является обеспечение расстояния от поверхности оборудования до стены, которое должно составить 10 см. Это верно, если поверхность стены имеет отделку из негорючих материалов.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

  1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).

  2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.

  3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

  • почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
  • предохраняет от перегрева приборы отопления, собирая излишки тепла;
  • нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
  • бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
  • конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

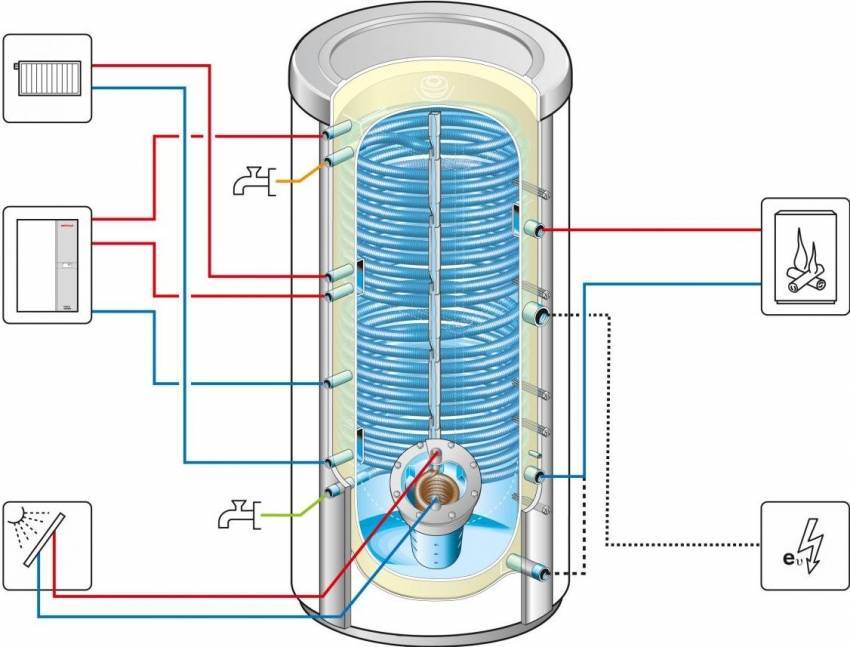

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Видео устройство и ремонт электрического бойлера Thermex

Посмотрите видео, из которого Вы получите представление об устройстве и ремонте электрического водонагревателя Thermex.

Водонагреватель плоской формы имеет два рядом расположенных бака из нержавеющей стали. В каждом из баков установлен свой ТЭН.

Показанная в видео модель имеет три патрубка, которые удобно использовать в схеме бойлера послойного нагрева.

Третий, сливной патрубок имеет диаметр присоединительной резьбы 3/8″

На видео обратите внимание, как на этот патрубок устанавливают муфту для перехода на резьбу 1/2″

В моделях, которые не имеют сливного патрубка, третий патрубок можно установить на фланец правого бака, вместо ТЭНа. Циркуляционный насос подключают к проводам демонтированного ТЭНа.

В любом варианте бойлер будет сохранять возможность нагрева воды электричеством хотя бы одним ТЭНом.

Магниевый или алюминиевый анод — защита водонагревателя от коррозии


Электрохимическая коррозия разрушает металл анода — специального защитного покрытия из цинка, или электрода из магния, алюминия или того же цинка. При отсутствии защитного электрода, анодом будет являться и разрушаться металл бака водонагревателя. Подробнее . . .

Еще статьи на эту тему:

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.Мощность котла, кВт.
50-200 > 25
200-30025-35
300-60035-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

  • калькулятор расчета отопления дома
  • калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Правильное использование и обслуживание

Чтобы бойлер прослужил много лет и не составлял проблем при эксплуатации, нужно правильно его использовать и ухаживать за самим устройством. Также регулярно следует проверять целостность механизма. Необходимо проделывать все то, что осуществляется для проверки работоспособности любого отопительного котла. Воду нужно фильтровать, прежде чем перенаправить ее в водонагревательный бак. Это обезопасит трубы от дальнейшей накипи и коррозии.

Следуя несложным правилам, можно поддерживать нормальную эксплуатацию устройства еще очень долгое время. Должны быть соблюдены следующие процедуры:

  • проверка работоспособности и целостности конструкции раз в 30 дней;
  • контролировать герметичность соединений. Иногда после каждого осенне-зимнего сезона, когда водонагреватель работает без остановки, некоторые части устройства начинают изнашиваться и приходить в негодность. Поэтому рекомендуется по окончании отопительного сезона менять прокладки между соединениями в трубах, это обеспечит боле надежное отопление во всем помещении;
  • постоянно следить за поддержанием одного уровня температуры в процессе нагревания воды бойлером. Фактические показатели не должны отличаться от расчетных более чем на 20%, иначе это будет свидетельствовать о неисправности устройства;
  • регулярно чистить водонагреватель и его составные части от накипи и других внешних реакций, вызывающих изношенность системы;
  • подключить стабилизатор к бойлеру, чтобы отопление подавалось без перебоев.

Кроме того, каждый раз водонагреватель необходимо очищать. Для этого стоит разбирать устройство и чистить каждый элемент по отдельности

Особое внимание следует уделить змеевику, так как на нем скапливается больше всего грязи и накипи. При правильно эксплуатации устройство прослужит еще очень долгое время и обеспечит постоянное теплоснабжение во всем доме

Установка газового водонагревателя

С газовыми водонагревателями все несколько сложнее. Если ранее такой нагреватель не использовался, самостоятельно произвести установку не получиться.

Для установки потребуется согласование с соответствующими органами, установку водонагревателя производят тоже они.

А вот заменить неисправный газовый водонагреватель самому вполне возможно. Тем более что все соединения уже имеются.

Для замены нужно будет вначале полностью перекрыть подачу газа на водонагреватель.

Обычно при установке такого нагревателя перед входом в него газового трубопровода устанавливается кран.

Также нужно перекрыть и водные краны и слить остатки воды.

Далее нужно раскрутить все трубопроводы, подходящие к водонагревателю – газовые и водопроводные.

Затем снимается неисправный водонагреватель, а на его место закрепляется новый.

Далее на нагреватель надевается гофрированная труба вытяжки.

Важно проследить, чтобы посадка этой трубы была плотной. Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром

Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром.

Далее производится подсоединение трубопроводов. Вначале подключается газовый трубопровод.

Для этого возможно понадобиться специальный резиновый шланг с переходниками на концах.

После подключения сразу же нужно проверить соединения. Для этого их нужно обильно смочить мыльным раствором и открыть кран подачи газа.

Если подключение произведено правильно, в местах соединения не должно возникать никаких пузырьков в мыльном растворе.

Если они имеются, нужно перекрыть подачу газа, а соединения подтянуть и произвести повторную проверку.

Последним производится подключение к нагревателю водяных трубопроводов. Можно сделать это и раньше, но подача воды должна быть перекрыта.

Опять же после монтажных работ с трубопроводами следует проверить их на наличие течи и при надобности устранить ее путем подтяжки соединения или полной переупаковки.

Далее уже выполняется пробный запуск системы. Но перед этим нужно изучить правила эксплуатации водонагревателя и включение его в работу выполнять его согласно инструкции.

Это все основные моменты, которые важны при монтаже и подключении водонагревателей разных типов самостоятельно.

Образец работ.

Конечно, могут возникнуть определенные нюансы при подключении того или иного вида водонагревателей, но большинство из них зависит от разных факторов.

Читайте по теме — какие инструменты нужно иметь дома.

Это места установки, планировки квартиры, особенностей системы водо- и электроснабжения.

Водонагреватель. 7 ошибок, КОТОРЫЕ НЕЛЬЗЯ ДОПУСКАТЬ

Замеры труб

Надо понимать, что работать на пластиковом водопроводе гораздо проще и экономичнее, нежели на железном. Итак, когда бойлер уже находится на своем месте, возникает логичный вопрос: как правильно подключить накопительный водонагреватель к системе водопровода. Замеры производятся непосредственно от трубы общего водопровода до бойлера. Производить врезку труб в общий водопровод нужно в любом удобном месте, находящемся в 5-10 см. после счетчика воды. Замеры трубопровода производятся с помощью рулетки. По количеству изгибов труб определяется количество уголков, тройников и муфт. Заранее следует подготовить труборез (прибор для нарезки металлопластиковых труб). Подключение может частично состоять из гибкой железной трубы. Так как выходы из водонагревателя металлические, то для их соединения может понадобиться пакля и паста.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
