Конструирование бетононасоса своими руками

Проверка работы бетононасоса и его эксплуатация

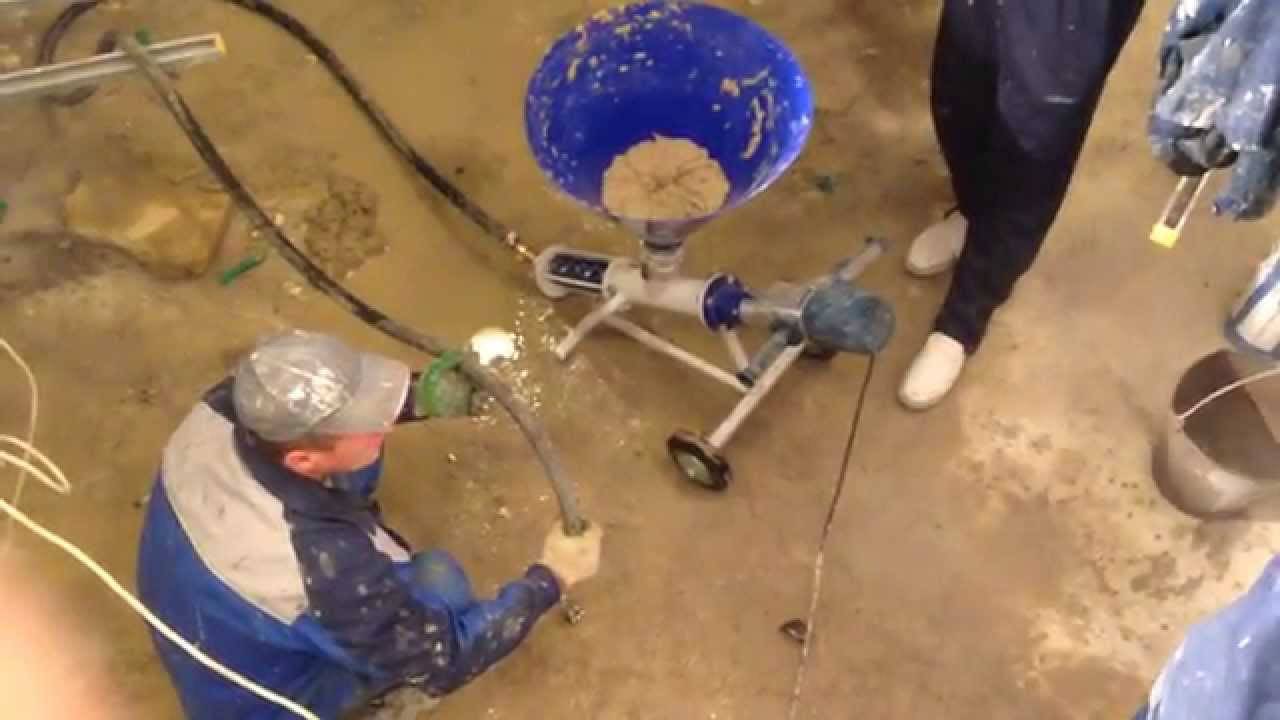

Итак, вся конструкция собрана и теперь приступаем к ее испытанию. Не включайте агрегат на проверку на холостом ходу – он может развалиться. В насос заливают машинное масло и рабочую смесь, для теста подойдет бетон с большим содержанием воды.

Производят включение агрегата, и, если все собрано правильно, насос сразу же заработает. При эксплуатации не забывайте после использования насоса разбирать его и прочищать все детали.

Применяемые материалы и инструменты

Рисунок 2. Чертеж привода.

1. Чертежная бумага.
2. Карандаш, линейка, циркуль.
3. Лист железа толщиной до 5 миллиметров.
4. Стальные кругляки для изготовления клапанов и поршня.
5. Труба для изготовления цилиндра с диаметром 400 миллиметров (стальная).
6. Электрический двигатель (трехфазный) с пускателем и питающим кабелем.
7. Токарный станок.
8. Болгарка.
9. Шуруповерт.
10. Гаечные ключи.
11. Понижающий редуктор.
12. Трубы пластиковые и стальные (для прокачки бетона).
13. Цемент, вода, машинное масло.
14. Сварная рама или автоприцеп.

При применении качественных материалов и выполнении всех рекомендаций, приведенных в статье, стоимость самодельного бетононасоса составит приблизительно 60 000 рублей. Если использованы более дешевые материалы (что естественно ухудшит качество работы агрегата), то расходы понизятся до 5000 рублей. При укладке бетона собранный своими руками бетононасос используют совместно с вибратором для утрамбовки смеси.

Процесс изготовления

Схема размеров стационарного бетононасоса.

Элементы, которые нужны:

• поршень;
• цилиндр;
• передаточный механизм;
• асинхронный электродвигатель;
• редуктор с понижающим передаточным числом;
• сварная объемная металлическая рама;
• клапаны из высокопрочной стали;
• цемент;
• вода;
• машинное масло;
• пластиковые трубы;
• жесткие трубы.

Изготовление подобной конструкции своими руками является сложным и недешевым проектом. В связи с этим, прежде чем приступать к данным работам, необходимо еще раз взвесить собственные возможности и силы, после чего подсчитать, насколько оправданными будут понесенные затраты. В некоторых случаях гораздо целесообразнее будет взять насос небольших размеров в аренду.

Перед тем как приступить к изготовлению подобного устройства, необходимо составить его эскиз и чертеж. Если нет навыков проектирования, есть возможность пользоваться готовыми чертежами

К чертежам, которые были скачаны из Интернета, необходимо относиться с определенной осторожностью: вполне возможно, что насос, который был изготовлен по выбранным чертежам, работал не очень эффективно. Рекомендуется найти и ознакомиться с отзывами домашних умельцев, которые имеют опыт изготовления подобной конструкции по выбранным схемам. Основным узлом бетононасоса является рабочий цилиндр с поршнем

В процессе изготовления данного узла стоит учитывать, что диаметр его должен быть не меньше 400 мм. Рабочий ход поршня должен составлять не меньше 0,5 м. Если это не учесть, может увеличиться количество рабочих циклов с перекачки, а это приведет к быстрому износу механизма

Основным узлом бетононасоса является рабочий цилиндр с поршнем. В процессе изготовления данного узла стоит учитывать, что диаметр его должен быть не меньше 400 мм. Рабочий ход поршня должен составлять не меньше 0,5 м. Если это не учесть, может увеличиться количество рабочих циклов с перекачки, а это приведет к быстрому износу механизма.

Поверхности цилиндра и поршня, которые соприкасаются, должны иметь низкую шероховатость и высокую степень точности. Это способно не только повысить эффективность работы, но и увеличить срок его службы.

Привод лучше всего использовать электромеханический. Гидравлический привод более дорогой и сложный в изготовлении. Для привода понадобится трехфазный асинхронный электродвигатель, передаточный механизм, который преобразовывает вращательные движения в поступательные, и редуктор с понижающим передаточным числом.

К механизму нужно присоединить шкворень, который передает поступательное движение к поршню. В качестве станины есть возможность использовать сварную объемную раму из металла

Особое внимание необходимо уделить обратным клапанам. Для изготовления их нужно использовать легированную высокопрочную сталь, которая способна выдержать многократные циклы бетонной перекачки. Для пусковой смеси есть возможность использовать цемент, который сильно разведен в воде, с добавлением машинного масла

Бетоноводы понадобятся для того, чтобы перекачивать бетон от насоса к месту заливки. Они изготавливаются из комбинации пластиковых и жестких труб большого диаметра

Для пусковой смеси есть возможность использовать цемент, который сильно разведен в воде, с добавлением машинного масла. Бетоноводы понадобятся для того, чтобы перекачивать бетон от насоса к месту заливки. Они изготавливаются из комбинации пластиковых и жестких труб большого диаметра.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

Самодельный электропастух включает несколько элементов, основным из которых выступает трансформатор. Слои сердечника его обмотки разделены картоном для увеличения зазора.

Для намотки применяется провод ПЭВ 0,18. Нужные значения электрической емкости получают с помощью специальных конденсаторов, рассчитанных для напряжения конкретного уровня.

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

• заземления в виде шеста или проволоки;
• молниеотвода, предотвращающего выход источника питания из строя во время грозы;
• проводников соответствующего типа, изоляторов;
• генератора напряжения.

Установка всей изгороди не требует помощи специалистов. При покупке готового набора нужно отдельно приобретать опорные столбики.

Мотовездеход на базе Урала

На подготовительном этапе прорабатывают чертежи и схему будущего трицикла. В рассматриваемом варианте цепная передача не предусмотрена.

После выбора итоговой концепции переходят к токарной обработке деталей мотовездехода.

Инструменты и расходные материалы

В качестве базовой основы выбрана рама от мотоцикла Урал, переделанная под возможность установки автомобильного заднего моста. Также потребуются следующие элементы:

Инструмент традиционный. Понадобится токарный станок, тисы, набор ключей, отверток, газосварочный аппарат, измерительные приспособления.

Изготовление ободрышей

На каракат легкий трехколесный ставят «обдирки» из покрышек авто ГАЗ-66 или Урал (Лапоть), а также средних тракторов. Ободрыши становятся легче, при этом на старой резине нарезают новый протектор, отвечающий за надежность зацепа при езде по снегу и грязи.

Сделать своими руками колеса для вездехода несложно. Этапы процесса:

Финальные усовершенствования

На конечном этапе проверяют надежность сборки и работу всех узлов. Красят сидение, корпус, заливают масло, топливо. При желании монтируют крылья, брызговики, световые и сигнальные элементы.

Монтаж основных элементов

Для сборки малогабаритного бетононасоса вам потребуются следующие основные элементы:

• Рама из стальных уголков и профильных труб;
• Гидравлический насос;
• Бетонный насосный цилиндр;
• Двигатель;
• Бак для бетона;
• Шланги и арматура;
• Управляющая панель с пультом управления.

Перед началом монтажа необходимо подготовить рабочую площадку, убедиться, что у вас есть все необходимые инструменты и материалы.

1. Установите раму. Для этого соедините стальные уголки и профильные трубы с помощью винтовых соединений или сварки. Убедитесь, что рама прочно закреплена на рабочей площадке.
2. Установите гидравлический насос на раму. Закрепите его с помощью крепежных элементов, обеспечивая надежное крепление и отсутствие люфта.
3. Установите бетонный насосный цилиндр на гидравлический насос. Закрепите его таким образом, чтобы он был расположен вертикально и обеспечивал плавный подачу бетона.
4. Установите двигатель на раму рядом с гидравлическим насосом. Подключите его к гидравлическому насосу с помощью соединительных трубок и шлангов.
5. Установите бак для бетона на раму под бетонным насосным цилиндром. Убедитесь, что бак надежно закреплен и имеет достаточную вместимость для хранения требуемого объема бетона.
6. Подсоедините шланги и арматуру к бетонному насосному цилиндру и баку для бетона. Обеспечьте надежное соединение, чтобы избежать утечек бетона.
7. Установите управляющую панель с пультом управления рядом с баком для бетона. Подсоедините пульт к гидравлическому насосу и двигателю.

После монтажа основных элементов, насос готов к испытанию и использованию. Не забудьте протестировать работу системы перед началом работы.

Классификация бетононасосов

Классификация бетононасосов бывает разной. Первый тип классификации зависит от вида автономности. Они могут быть как мобильного, так и стационарного плана.

• стационарные бетононасосы – основные достоинства данного вида оборудования — это более высокая производительность, мощность, надежность и в то же время техника может работать при довольно больших нагрузках и в сложных условиях;
• мобильные бетононасосы – предпочтительны для тех, кто хочет не купить технику, а взять ее в аренду. Такой тип насосов компактен и легко транспортируется, может выполнять перекачку бетонного раствора, как в вертикальном положении, так и в горизонтальном.

Также классификация может зависеть от размеров, производительности двигателя, типа питания. Классифицировать бетононасосы можно по видам подачи раствора и, соответственно, они бывают вакуумного типа и поршневого.

• вакуумный бетононасос – подача бетона происходит посредством выдавливания раствора из лотка при помощи вакуума;
• поршневой бетононасос – подача бетона происходит при помощи работающего поршня.

Поршневой

Схема поршневого бетононасоса одностороннего действия.

Поршневой самодельный бетононасос включает в себя несколько крупных деталей таких как: привод, цилиндр, поршень. В свою очередь, каждая из этих частей включает в себя определенное число более мелких запчастей. Цилиндр является сосудом, включающим в себя 2 обратные клапана. На них возложена задача по перегонке бетонного раствора из приемника в бетоновод. Сам процесс происходит благодаря слаженному функционированию цилиндра и поршня.

Когда запускается функционирование бетононасоса, то в первую очередь начинает работу поршень. После начала работы из-за поршня создается разрядка внутри цилиндра, что продвигает смесь в преемник. Поршень продвигается до конца, а после возвращается в начальную позицию. Благодаря данной операции возникает давление, которое проталкивает бетонную смесь в бетоновод.

В промышленном бетононасосе имеются два поршня, что способствует увеличению мощности и усложнению технологических процессов. Однако это выгодно лишь при крупномасштабных стройках, где довольно высокая цена такого аппарата быстро себя окупит. Но при небольшом строительстве покупка промышленного вида техники — это слишком расточительно, тем более что самодельный насос своими руками вполне можно сделать.

Это интересно: Лоток для бетона своими руками — разбираемся досконально

Преимущества автоматических бетононасосов

Производственные автоматические установки обладают многочисленными плюсами:

• встроен электронный блок управления, контролирующий правильность и непрерывность работы. Оператор выбирает режим работы, а блок самостоятельно регулирует функционирование установки;
• независимая промывочная система для труб и насоса. Сокращает затраты времени на обслуживание и устранение заторов;
• освещение прилегающей области для работы с бетононасосом после наступления темноты;
• звуковые оповещения об основных событиях;
• регулировка зазоров в узле распределения бетона;
• все насосные установки поставляются с промывочной системой, специальным программным обеспечением и бетонопроводом до 80 м;
• в качестве опции производители предлагают бетонораздаточную стрелу, упрощающую поставку бетона к целевому месту;
• полное соответствие двигателей стандартам ЕВРО-4;
• используются надёжные запчасти для увеличения долговечности и снижения затрат на обслуживание.

Строительство даже небольших сооружений требует использование многообразия инструментов и методик:

• самой частой сферой использования бетононасоса является формирование фундамента. Для свайного типа удобно и дёшево использовать ;
• в основе монолитной конструкции всегда используется металлическая основа. ускорит создание каркаса;

• часто бетонирование сочетается с применением других строительных материалов. Если объём работ достаточно большой, пригодится или ;
• после возведения сооружения всегда приходится просверливать отверстия для электропроводки, фиксации оборудования и т.п. – это простой и надёжный способ прокладывания коммуникации в стенах, метод применим при любых других бурильных работах;
• на финальном этапе обустройства строения пригодится , с её помощью отверстия будут ровными, в них легко становится коробка для розетки.

Устройство бетононасоса, принцип работы и схемы

Для понимания принципов работы бетононасосов и лучшего ориентирования в предложениях на рынке аренды, потенциальному клиенту будет не лишним изучить устройство бетононасоса и основные разновидности. Данный материал вводный и не содержит сложных академических данных. Ознакомившись с материалами статьи Вы сможете самостоятельно оценить целесообразность аренды бетононасоса, возможности и технические ограничения каждого из описанных видов техники.

Все бетононасосы имеют силовую установку для прокачки цементобетонных смесей и принимающее устройство – «бункер».

По принципу действия бетононасосы делятся на две большие группы: поршневые и роторные.

Поршневые

Поршневые бетононасосы существуют стационарные и автомобильные. Стационарные устанавливаются на лафете и доставляются к месту строительства в кузове грузовой а/м, или как прицеп. Автомобильный имеет свой ход, так как установлен на шасси и, как правило, подвижную стрелу из нескольких секций с закрепленными на ней трубами, по которым под давлением подаются строительные смеси. Как понятно из названия, сам насос имеет поршни, под действием которых и создается необходимое давление. Данный вид техники отличается надежностью и высокой производительностью, которая может достигать 170 м3 в час. Большая часть таких машин имеет регулировку скорости подачи с помощью электронных систем, что позволяет решать различные задачи при современном строительстве. Стационарный поршневой бетононасос устроен по тому же принципу, что и автомобильный, но не имеет подвижной стрелы. Она, вместе с трассой из труб и шлангов, собирается отдельно, что требует дополнительной рабочей силы и существенных финансовых затрат. Аренда стационарной техники становится рентабельной исключительно в случае необходимости проведения монолитных работ на очень большой высоте в течении продолжительного времени.

Плюсы поршневых насосов заключаются в том, что они могут прокачивать большой объем бетона на различное расстояние, или высоту. Эта техника составляет костяк всего парка бетононасосов в Москве и Области.

Роторные От вышеописанного агрегата, данный тип бетоноподающего оборудования отличается принципом работы насоса. В ней имеется поворотный подвижный ротор, который буквально выдавливает смесь, что видно на иллюстрации. В основном эти машины имеют собственную автомобильную базу и стрелу, но встречаются и небольшие бесстреловые автомобильные и стационарные насосы этого типа. В настоящее время роторных бетононасосов становится все меньше и меньше, но этот вид специальной техники по-прежнему востребован. Это связанно с рядом факторов. Во-первых, часто они имеют небольшие габариты, что незаменимо на ряде строительств. Во-вторых, роторный насос качает бетон плавно, а это может быть необходимо, например, при работе со «слабой» опалубкой. К существенным недостаткам роторных насосов можно отнести свойство перегреваться, что не позволяет прокачать более 60-80 м3 за смену. В крайнем случае можно прервать работу на 3-4 часа, промыть бункер и стрелу и продолжать, когда агрегат остынет.

По типу бетоноподающего оборудования выделяют следующие группы:

Автобетононасосы Имеют стрелу с бетоноводами и предназначены для подачи материала на расстояние. Установка смонтирована на грузовике. Неприхотливы, надежны и удобны в использовании. Встречаются стрелы высотой от 14 до 75 метров. На рынке аренды автобетононасосов Москвы массово представлены насосы с длиной стрелы от 22 и до 62 метров. Но компания СДСК предлагает также малогабаритную технику с длиной стрелы 15 и 16 метров на базе небольших грузовиков Isuzu и Mitsubishi.

Бесстреловые (линейные)

Стационарные

Малогабаритные

Малогабаритные автобетононасосы можно выделить в отдельную группу, ввиду их универсальности и уникальности их характеристик. Встречаются как роторные, так и поршневые машины этого типа. Позволяют легко производить монолитные работы на даче, или в других ограниченных пространствах. Нередки и случаи их использования в помещениях с потолками от 6 метров и выше.

Запуск

Все перечисленные машины требуют: — Соответствующей габаритам и весу площадки для расстановки опор, — Постоянного источника воды (в холодное время года – теплой); — Своевременного подхода автобетоносмесителей с интервалом не более 40 минут, а для бетона высокой марки – не более 20 минут между АБС; — Места для слива отработанной жидкости.

Если после прочтения этого материала у Вас остались вопросы по устройству, классификации и видам насосов для бетона – звоните в наш отдел продаж по телефону 8(495)363-70-52. Наши специалисты проконсультируют Вас и окажут помощь в принятии решения.

Виды устройств

Бетононасос — строительное оборудование, задача которого ускорить доставку цементных смесей по трубам от бетономешалки до места укладки. Непрерывный процесс заливки, подача бетона на высоту и сокращение сроков строительства — основные достоинства при использовании бетононасосов. Классифицируют их по следующим признакам:

Устройство такого оборудования достаточно сложное, но однородности заливки им раствора добиться непросто.

• По типу подачи смеси:
  • Поршневый — выталкивание смеси благодаря движению поршней в цилиндрах. Используется при подаче на дальние расстояния или значительную высоту. Хороший напор. Высокая производительность. Сложная система. Неоднородная заливка.
  • Роторный — при вращении ротора ролики давят на гибкий бетонопровод и выталкивают смесь в нужном направлении. Простой механизм. Бесшумная работа. Небольшие габариты. Для подачи бетона с заполнителем более 10 мм не пригоден. Высокий износ гибких частей.
  • Шнековый — движение субстанции происходит с помощью вращения винтового шнека в камере (принцип мясорубки). Простой и компактный. Плавная заливка. Возможность работы с крупнозернистыми смесями. Плохой напор, не пригоден для подачи материала на дальние расстояния и высоты.
• По степени мобильности:
  • Передвижной — монтируется на базе тяжелых строительных машин.
  • Стационарный — насос для бетона, установленный на платформе в виде прицепа.

Как изготовить бетононасос – технология производства

1. 1. На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
   2. Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
   3. Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки. Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма.
   4. При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
   5. Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать электромеханический насос. Конечно, применение гидравлического варианта тоже возможно, но тогда в разы возрастет стоимость и усложнится процесс изготовления.
   6. Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
   7. Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.

После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.

Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.

Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу. Проблемы, которые могут возникнуть при сборке такого механизма:

1. 1. 1. Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
      2. Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.

Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.

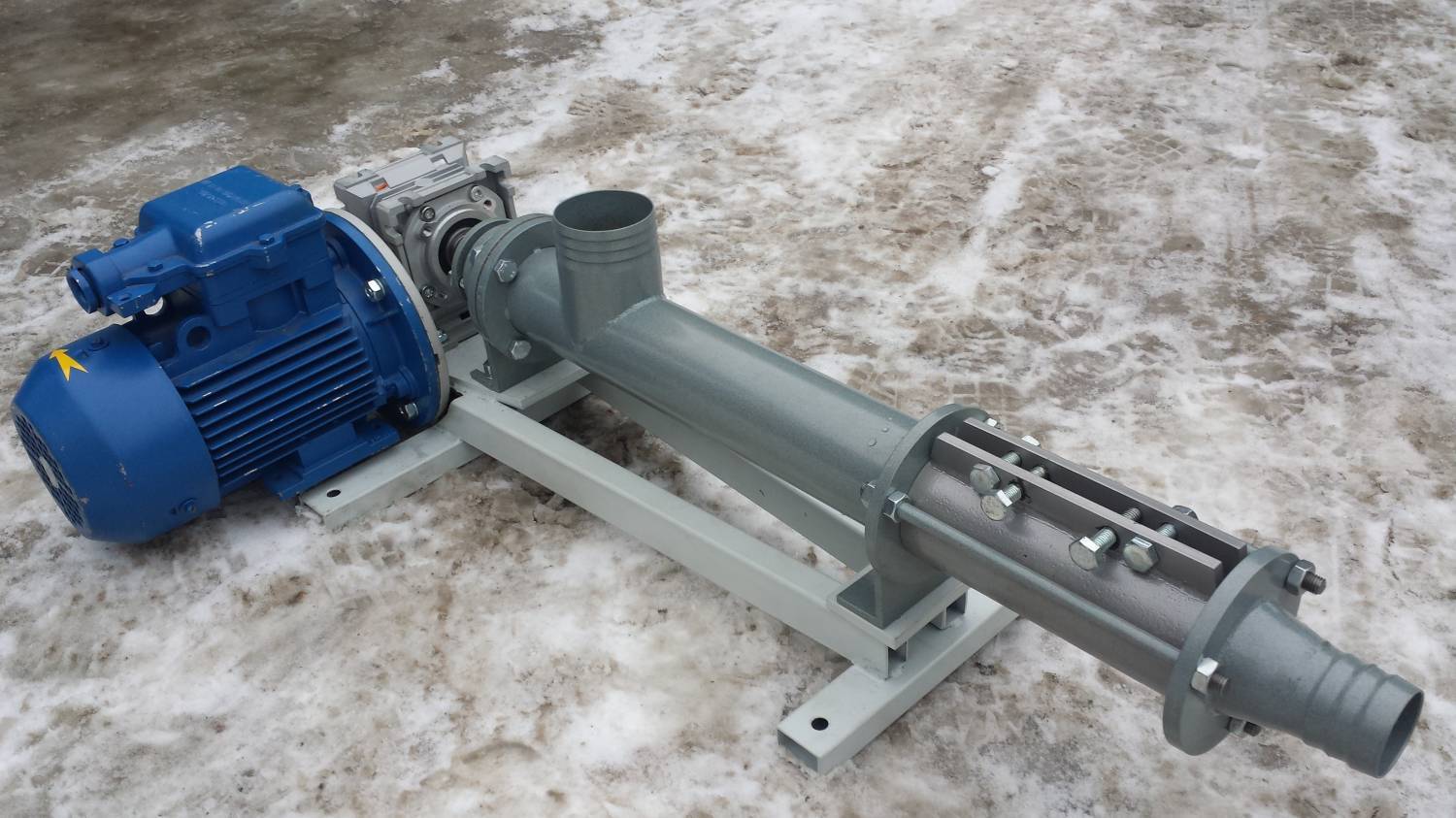

Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.

Вывод

Бетононасос – это сложная строительная техника, которую нелегко изготовить самостоятельно, но при наличии навыков и времени, работы вполне выполнимы. Производственные варианты более функциональны и эффективны, но стоят дорого. При желании сэкономить часто заказывают аренду автобетононасоса.
