Типы, схемы, чертежи бетономешалок
Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.
Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.
Модификации бетономешалок
По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.
Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома
С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.
Электрический привод выручает, когда есть другая работа
Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.
При интенсивном использовании они окупаются за пару недель.
- Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки зафиксированной неподвижно, вращаются лопасти на валу.
- Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.
Самодельная бетономешалка из домашней мастерской
Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.
По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.
Она может быть такой
Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

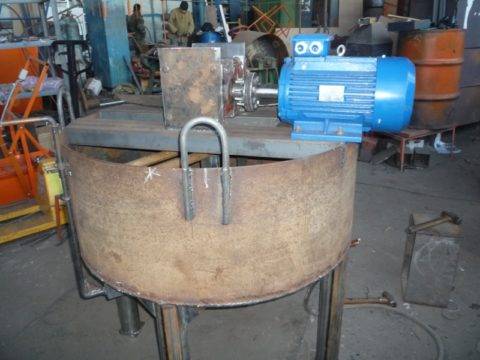

Реализованная конструкция на практике
Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.
Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».
Комплектующие узлы и детали Инструменты Ёмкость круглая, диаметром 1,2м и высотой 1,4м Сварочный аппарат 2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации Болгарка Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы Дрель Обойма на подшипники D = 140 мм в количестве 2-х штук Ключи Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей
Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками Отвёртки Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя Пассатижи Муфта
Лопасти из рессоры, труба
Металлические уголки
Швеллер
Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.
Принципы смешивания бетона
Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:
- Гравитационный способ.
- Принудительно-механический.
- Принудительно-вибрационный.
- Комбинированный гравитационно-механический.
Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.
Гравитационное перемешивание
При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.
Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.
Принудительно-механический
Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.
При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:
- Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
- Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
- Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.
Комбинированный вид смешивания
Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:
- Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
- Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
- Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.
https://youtube.com/watch?v=cdYu9bNRUw0
Вибрационный способ
В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.
В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.
Для чего нужны бетономешалки?
Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.
Как сделать бетономешалку с высокой производительностью?
Если предстоят масштабные строительные работы, то потребуется бетоносмеситель с большим объемом емкости и одновременно отличающийся высокой надежностью.
В этом случае также нет необходимости покупать промышленную модель, так как вполне сопоставимый аналог можно изготовить и самостоятельно, в крайнем случае для выполнения отдельных операций нужно привлекать товарища или нанимать мастера.
Сразу нужно подготовиться к тому, что без использования сварки не обойтись, и прежде всего она потребуется для изготовления емкости, которую следует полностью сварить из металла.
Конструктивно этот бак состоит из трех частей: дна, средней части и сужающейся горловины. Учитывая, что в таких емкостях планируется изготовление достаточно больших объемов бетона, то к качеству сварных швов предъявляются повышенные требования.
Поэтому, при отсутствии должной квалификации, домашнему мастеру лучше всего обратиться к специалисту. Дополнительно внутри грушеподобного бака нужно прикрепить 2 (или 4) лопасти.
Следующий этап – изготовление рамы, станины, на которую и будет впоследствии устанавливаться бак. Как уже понятно, к надежности этой конструкции также предъявляются высокие требования по прочности и надежности.
Поэтому для нее следует использовать металлический уголок не менее 75?75 мм, но при этом нужно учитывать общий рабочий вес аппарата в загруженном состоянии.
Обязательно нужно позаботиться и о дополнительных ребрах жесткости рамы, которые гарантируют устойчивость бетономешалке во время работы и предотвратят ее опрокидывание. Нелишней будет и установка противовеса с той же целью.
Далее начинается сборка бетоносмесителя:
- на раму крепится емкость и устанавливается вал;
- монтируется редуктор и подключается к нему двигатель для бетономешалки посредством шкива;
- после этого выполняется пробный запуск, во время которого нужно проверить работу всех элементов и, при выявлении недочетов, оперативно устранить. Главным свидетельством правильной работы является отсутствие характерных звенящих или шипящих звуков и скрежета.
Для сборки такой модели потребуется больше усилий, но и надежность ее, а, главное, производительность, будут значительно выше других самодельных образцов.
Сборка горизонтального бетоносмесителя
Крепление рабочих лопастей выполняйте жестко, но с возможностью регулировки положения для оптимизации работы.
При подгонке старайтесь, чтобы зазор между передней гранью перемешивающих лопаток и корпусом смесителя был минимальным, но трение отсутствовало. Возможность регулировки положения предоставит овальный паз на стойках лопастей.
Наличие подшипников позволит не только значительно снизить трение вала в местах крепления, но и увеличит КПД всего приспособления, а также даст возможность осуществлять выгрузку готового бетона опрокидыванием корпуса смесителя.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
Четыре распространенные ошибки при изготовлении бетономешалки
Чертеж самодельной бетономешалки
При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:
- Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
- Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
- Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
- Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.
Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.
Что нужно для изготовления бетономешалок
Виды бетономешалок
Самодельная бетономешалка – это широкая категория, в которую входят приспособления нескольких типов. Изучив принципы создания и работы таких мешалок, можно выбрать подходящий для себя вариант.
Зачастую достаточно изготовить модель с самой простой конструкцией. Но иногда требуется приготовить так много бетона, что объема и мощности простых моделей не хватает – тогда приходится делать устройство посложнее.
Механические или электрические
Главное, чем характеризуется устройство бетономешалки – это способ работы. Есть всего 2 варианта:
- механическая (другим словом – ручная) – мешалка с ручным приводом, для полноценной работы которой понадобится не меньше 2 сильных мужчин;
- электрическая – работает от электросети, смешивает бетон автоматически, но сложность составляет ее сборка (чтобы правильно установить двигатель, нужны значительные познания в автомеханике).
Ручную, или механическую, мешалку можно выбрать, если на строительстве присутствуют несколько человек, способных вращать ее ворот. Ингредиенты можно загружать в нее как по очереди, так и одновременно.
Один нюанс – если устройство бетономешалки включает вращающуюся бочку, то заливать воду прямо в момент вращения не выйдет. Нужно останавливать, заливать и снова запускать приспособление.
Электрические модели значительно более продуктивны, а управлять ими можно в одиночку. Для подключения такой мешалки желательно иметь трехфазную сеть. Но при работе над бетонным фундаментом хватит и 220 В.
Электромешалка в целом лучше механического аналога, но при бытовом строительстве она часто бывает просто не нужна – можно обойтись и «механикой».
Принудительные, гравитационные или вибрационные
Следующее, на чем стоит заострить внимание – конструкция бетономешалки. Здесь есть 3 категории:
- принудительная – у такого устройства емкость (бочка) неподвижна, а смешивание происходит за счет вращающегося вала с лопастями;
- гравитационная – модель с вращающейся бочкой;
- вибрационная – мешалка на основе перфоратора.
Принудительная модель бетономешалки может быть и механической, и электрической. Гравитационная – тоже, а вот для вибромешалки всегда необходимо электричество, чтобы подключать перфоратор.
Важное отличие – у принудительных моделей всегда горизонтальная ось, и при самостоятельном создании бетономешалки такую может быть трудно найти. Для гравитационных же подойдет и горизонтальная, и вертикальная ось
Вибрационные мешалки стоят особняком. Они маломощные, смешивают небольшое количество бетона и поэтому не подойдут для заливки целого фундамента. Зато изготовить раствор для керамической плитки или залить бетонный пол в небольшом помещении – вполне реально.
Бетонная смесь получается однородной и без воздушных пузырей, а изготовить такую мешалку очень просто – грубо говоря, надо только вставить перфоратор в железную емкость.
Комбинированный принцип
Большинство бетономешалок, которые можно увидеть на профессиональной стройке, имеют вид вращающейся бочки, расположенной под углом к земле. Поэтому многие считают, что это вибрационные модели. Это не так.
Дело в том, что у «чистой» вибромешалки – невысокая производительность, да и бетон получается не идеального качества. Для домашних нужд этого хватает, но не для профессиональных.
Покупные мешалки почти всегда сделаны по комбинированному принципу – в них сочетаются вибрационный и принудительный бетоносмеситель.
Основой для комбинированной мешалки действительно служит вращающийся барабан. Но внутри барабана также есть подвижные лопасти, закрепленные на его внутренних стенках.
Эти лопасти перемещаются в отношении раствора, который падает вниз под собственным весом. У такого сочетания много весомых достоинств:
- с бетономешалкой легко работать и обслуживать ее;
- не требуется закрывать барабан и герметизировать узел вращения;
- детали изнашиваются медленнее;
- можно смешивать любые по составу растворы (с гравием, керамзитом, щебенкой и т. д.).
Самостоятельно делать комбинированную бетономешалку дольше и сложнее, чем остальные модели – здесь намного больше составных частей, которые нужно правильно закрепить.
Поэтому создавать ее в домашних условиях не всегда есть смысл. Но если постараться и изготовить – тогда получившийся агрегат будет надежно служить десятилетиями.
Чертежи и устройство простых бетономешалок
Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.
Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:
- для замешивания 1 л раствора расходуется мощность 20 Вт;
- качественную смесь получают, если скорость вращения вала − 30-50 об/мин.
Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.
Бетономешалка принудительного типа из жестяной кастрюли
Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:
- глубина − 50 см;
- диаметр – 60 см.
За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.
Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:
- арматуру;
- куски швеллера;
- уголок.
Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.
Вибрационная бетономешалка из перфоратора
Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.
Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.
Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

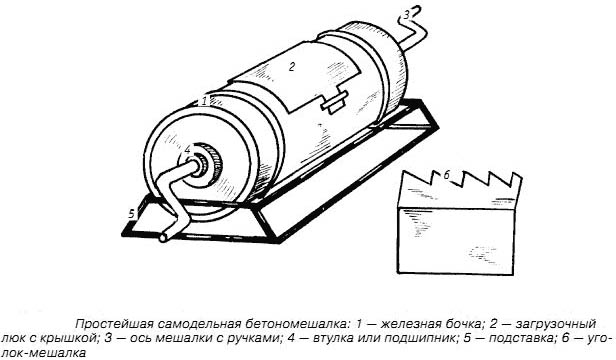

Бетономешалка с ручным приводом из бочки

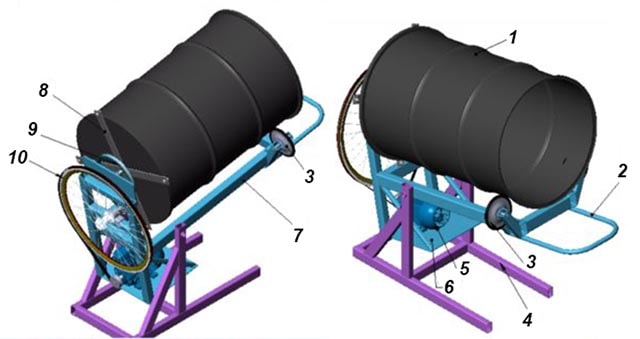

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.
Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.
Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей и уголка 50 × 50 мм. Параметры:
- шаг – 5 см;
- диаметр – 12 мм;
- длина – 15 см.
Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.
Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

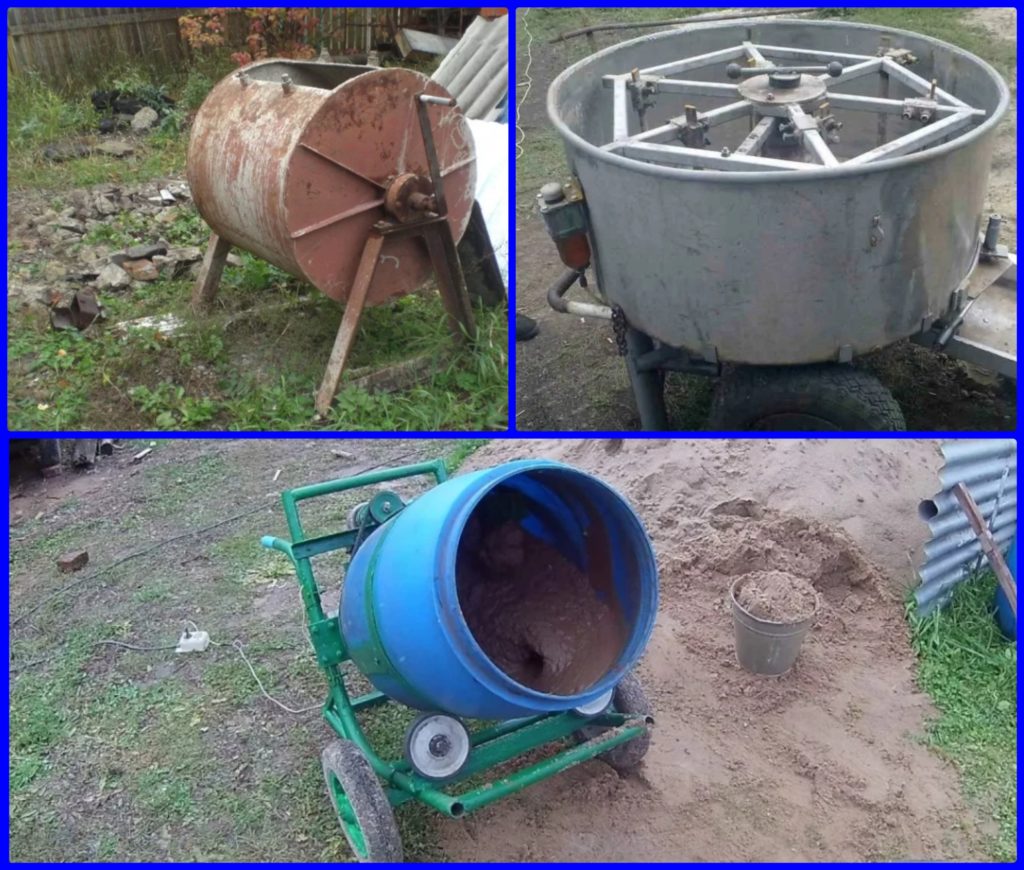

Конструкции самодельных бетономешалок
Простая механическая
Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.
Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:
Процесс изготовления бетономешалки от А до Я
Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.
Изготовление емкости
В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.
Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.
Все заготовки необходимо соединить в одну конструкцию посредством сварки.
Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.
В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:
Основание и корпус
Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.
Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.
Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.
Установка двигателя
Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.
Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.
Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.
Сборка конструкции
Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.
На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.
После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма
Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы
После установки вращательного механизма приступают к креплению емкости для раствора
Важно, чтобы угол наклона емкости соответствовал 35 градусам
Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.
Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://www.youtube.com/watch?v=JdGNcWmxt0I
Модели принудительных бетоносмесителей
Планетарный агрегат
Принцип воздействия на приготовленную смесь в емкости напоминает принудительное. Вал со смесительным устройством расположен в смесителе вертикально. Этот планетарный бетоносмеситель с обязательной установкой построен с использованием высокотехнологичных методов, которые в конечном итоге обеспечивают хорошие характеристики готового продукта.
Основное конструктивное отличие устройства – наличие планетарной коробки передач. Конструкция отличается от аналогичного агрегата расположением редуктора.
Принудительные бетономешалки
Характеристики устройств отображаются в маркировке машин, где отмечается их мощность, тип силовой установки и другие показатели. Среди данного типа агрегатов много подвидов: одно- и двухвальный вариант, а также турбулентное, дисковое, горизонтальное и вертикальное размещение смесительных органов в рабочем сосуде со скипом или без него. Они бывают разных размеров.
Дисковый тип привода также пользуется спросом у покупателей.
Как сделать высококачественный раствор?
В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.
Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.
Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.
Характеристики бетономешалок
Размер барабана
Прежде всего, вам необходимо определиться с размерами барабана. Тонкость в выборе объёма мешалки состоит в его размере, а он не всегда совпадает с рабочим объёмом готового раствора. Это происходит из-за конструктивных особенностей. Поэтому при выборе ориентируемся на больший, чем вам требуется, объём. К примеру, если речь идёт о небольших стройках (одноэтажного или двухэтажного домика на даче), то можно использовать бытовые бетоносмесители от 45 литров до 150 литров.
Мощность
Высокие показатели этой характеристики совсем не означают, что бетоносмеситель способен вырабатывать большое количество раствора. Скорее мощность влияет на способность аппарата более качественно перемешивать тяжёлые и крупные фракции бетона. Как правило, всё зависит от объёма оборудования. Чем больше барабан, тем мощнее должен быть двигатель. Для барабана до 150 литров вполне подойдёт 700 ваттный движок. Не надо забывать, чем менее мощный двигатель, тем меньше будет расход электроэнергии, которую он потребляет.
Режим работы
Если нужно время от времени останавливать барабан, а потом запускать его снова, то вопрос,какую бетономешалку выбрать, решается сам собой. В этом случае потребуется аппарат, который может работать периодически. Если же используется бетономешалка постоянного действия, то её технические характеристики не позволят остановить процесс смешивания раствора.
Материал, из которого изготовлен барабан
Большинство моделей изготавливаются из стали. Только всё зависит от её толщины. Необходимо иметь в виду, что раствор имеет особенность разъедать стенки барабана. Поэтому если вы рассчитываете на долговечность использования аппарата, то выбирайте толщину стенки не менее 1-2 мм.
Защита двигателя
Двигатель бетономешалки должен быть защищён специальным кожухом или находиться в металлическом коробе. Так как работать частенько приходится под открытым небом.
Решите для себя, в какое время года вы собираетесь заниматься стройкой. Большинство моделей рассчитано на весенне-летне-осенний период. Зимой кладку и заливку не рекомендуют делать, потому что резко ухудшается качество бетона. Тем не менее, специально для нашего сурового климата в России налажен выпуск специальных бетономешалок, которые позволяют выполнять заливку зимой, не допуская падения качества и свойств бетона, полученного при низких температурах.
Советуем изучить — Ттк. устройство двускатной крыши при строительстве индивидуального жилого дома
Посмотрите видео в интернете, оно поможет вам определиться в выборе бетономешалки.
Лучшие производятся в Германии, Италии и Франции. Неплохие модели выпускают хорватские и польские производители. Зарубежный инструмент более удобен в использовании, так как оборудован колёсами или тележками для транспортировки.
Хотя по работоспособности и сроку эксплуатации отечественные модели выгодно отличаются качеством. Да и стоимость нашей продукции намного ниже.
https://youtube.com/watch?v=HNvusn-sZVg
