Обзор бетонных желобов для отвода воды

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

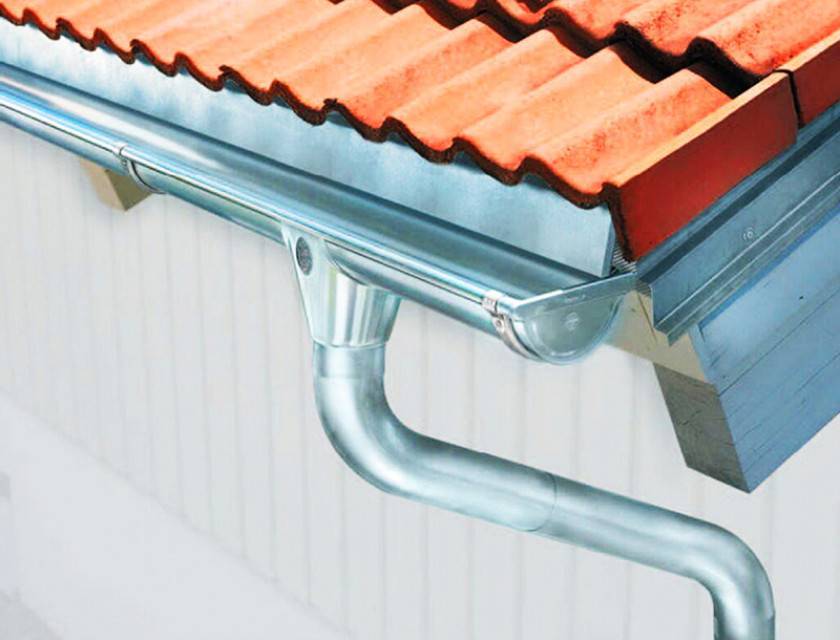

Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

  • на мелкие – открытые полукруглые желоба;
  • на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Как сделать лоток

Производители используют различные технологии для создания каналов из цементного раствора: добавляют в него полимеры, волокно, специальные вещества для придания поверхности гладкости. В домашних условиях можно сделать водоотводные лотки, если просто залить формы бетонным раствором.

Пошаговая инструкция:

  1. Подготовьте оборудование для заливки. Вам понадобятся формы (пластиковые или металлические) и машинное масло. Жидкостью хорошенько смажьте основы и установите в них арматуру;
  2. Металлические проволоки обязательно должны быть закреплены между собой. Для этого часто применяется сварка. Учтите, что металлические концы не должны выступать из-под цемента;
  3. После заливки закрепите формы, они должны до момента застывания цемента, находиться в определенном положении. Это нужно для того чтобы обеспечить максимальную ровность поверхности;
  4. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или прочим покрытием. Это поможет повысить эффективность канализации за счет гладкости стенок.

Естественно, профессиональное производство отличается от домашнего и поэтому часто купленные трубы имеют более высокие показатели качества. Но если выдержать правильно технологию, то по эффективности они практически не будут отличаться от покупных.

Схемы установки бетонных лотков не отличаются от монтажа стандартных металлических или пластиковых

Но здесь особое внимание нужно уделять уклону системы – специалисты рекомендуют делать наклон большим

Фото — принцип установки

Видео: монтаж бетонных водоотводных лотков

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

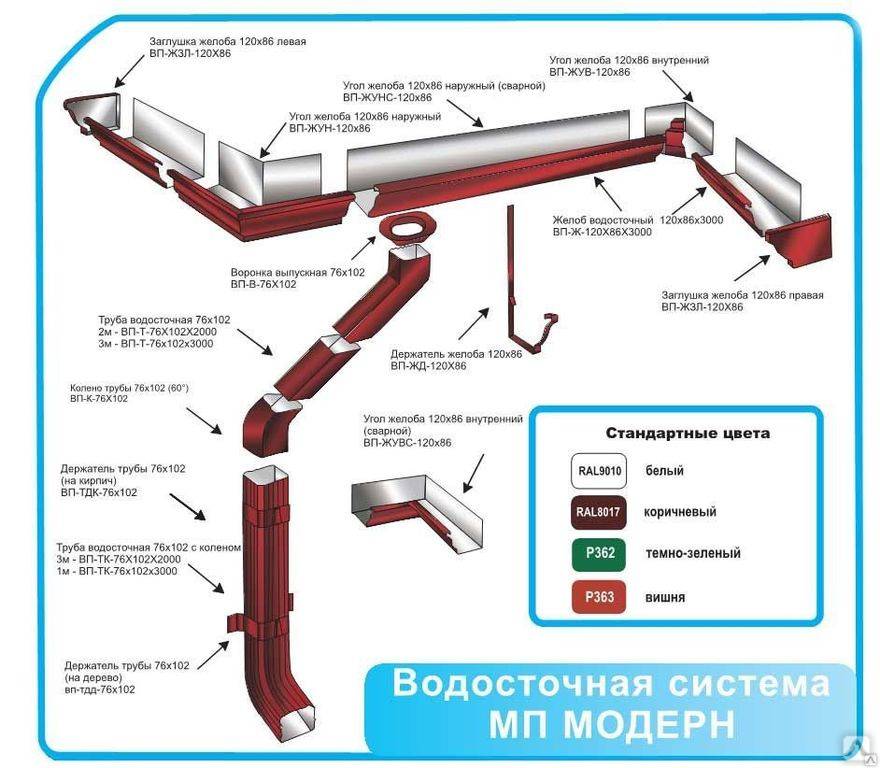

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

  1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
  2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
  3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Монтаж водосточного желоба своими руками

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна. Для этого необходимо определиться с диаметром кронштейна

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)

Кроме того в этом вопросе обращайте внимание на угол склона

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

  1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
  2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
  3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

  1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
  2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

Виды бетонных желобов

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

  • Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
  • Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
  • Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
  • Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
  • Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
  • Канализационные. Являются элементами канализационного коллектора.

При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:

  • А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
  • В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
  • С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
  • D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
  • Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
  • F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.

Также все железобетонные лотки классифицируют по форме:

  • U-образные;
  • П-образные;
  • трапециевидные;
  • параболические.

Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.

Классификация лотков из бетона распространяется и на габаритные параметры. Если длина изделий равна 1 м стандартно, то внутреннее сечение желобов варьируется в пределах 100-500 мм. Самые маленькие используются для устройства бытовой ливневки.

Монтаж желоба из бетона

При установке ливневого отвода важно соблюдать определенные правила, и монтаж всегда начинается с разработки проекта и замеров. Выбор самих изделий будет зависеть от нагрузки и состава почвы

Также на первом этапе нужно определиться с предельно допустимой способностью и глубиной прохождения ливневой конструкции.

Критерии выбора

При выборе бетонных изделий важно учесть некоторые параметры, от которых будет зависеть долговечность всей конструкции. В первую очередь стоит определить степень допустимой нагрузки

Ведь если установить лоток с меньшими показателями по пропускной способности, то он не только не будет справляться с поставленной задачей, но и быстро выйдет из строя. А вот лоток с высокой степенью нагрузки может вызвать трудности в монтаже.

Подготовка траншеи

На данном этапе учитывается размер самих изделий, монтаж боковых опор и слой цементного раствора на дне траншеи. Каналы проводят с уклоном, чтобы обеспечить самостоятельный отвод воды. По ширине каналы должны быть больше желоба на 20 см, а их длина — это протяженность всей укладки.

Выкопанную траншею утрамбовывают с помощью песка, который наделен хорошим дренажным эффектом. После создают бетонное основание толщиной 7–10 см, которое обеспечит устойчивость и прочность всей конструкции.

Интересно! Как утеплить стены, пол и крышу мансарды для зимнего проживания.

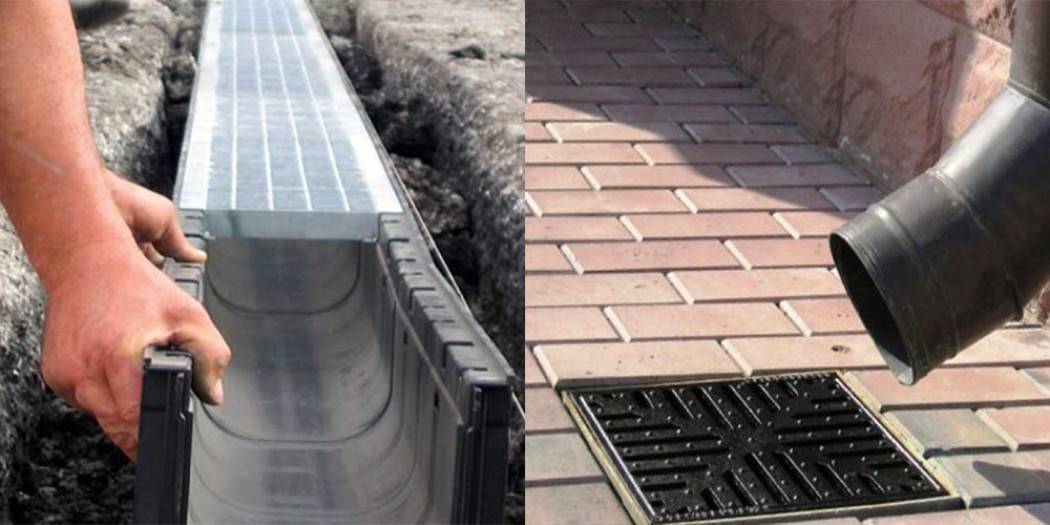

Укладка лотков

Пошагово производят укладку лотков:

  1. Желоба располагают вдоль всего канала, начиная с высшей точки траншеи. При этом устанавливают лотки еще на незастывшую бетонную подушку, благодаря которой в процессе эксплуатации конструкция не будет смещаться под воздействием нагрузок. Также в процессе укладки отслеживают уровень наклона.
  2. После монтажа двух лотков проводят герметизацию мест их стыков с помощью полимерного мягкого жгута и заливают шов бетонным раствором. По центру траншеи монтируют приемники для воды и после укладки прикрывают конструкцию пленкой из обычного полиэтилена — это упростит работу по очистке от излишков бетона.
  3. Пространство между желобами и бортами канавы также заливают цементным раствором, а соединения углов обрабатывают герметиком высокой прочности. Если водоотвод располагается вдоль дорожек, то лотки бетонируют только со стороны, которая не прилегает к дорожке. Если в планах поверх водоотвода проложить асфальт, то траншею закрывают плитами из древесного волокна.
  4. После установки всех лотков песчано-гравийной смесью закрывают образовавшиеся боковые пространства и утрамбовывают. Если песка и гравия нет, то также используют цементный раствор. После его затвердевания проводят монтаж металлических решеток, при угловых возможных соединениях их распиливают пилой, установив на нее диск с алмазным напылением. Установка решетки необязательна, но она защитит ливневки от листвы и прочего мусора.

Конструкция водоотведения довольно проста. Это бетонный желоб, который и собирает влагу, отводящий поток воды в канализацию канал и решетка, которая защитит систему от засоров. При выборе водостока стоит учитывать условия эксплуатации системы и некоторые экономические факторы. Основываясь на базовой информации, подобрать оптимальное решение можно самостоятельно, но лучше получить консультацию у специалиста.

Классы нагрузки лотков

Для правильного выбора лотков для ливневой канализации необходимо учесть уровень нагрузок, воздействующих на поверхность с расположенными на ней лотками

Для этого обратите внимание на классы максимально допустимых нагрузок, которые присваиваются таким изделиям

Нагрузка на такие лотки является минимальной. Они могут выдерживать лишь 1,5 т. Поэтому применяются в таких местах как детские и спортивные площадки, небольшие территории, стоянки, частные владения, велосипедные и пешеходные дорожки.

В 125

Для таких изделий нагрузка может быть увеличена до 12,5 т. Подходят для оборудования автостоянок, дорог с небольшой интенсивностью движения, водоотвода от частных домов и гаражей.

С 250

Предельные нагрузки для такого класса изделий — 25 т. Области применения: оборудование автозаправочных станций, автомобильных дорог, отвод воды от придомовых территорий в городах.

D 400

Нагрузка — до 40 т позволяет использовать лотки на промышленных объектах, на автотрассах с высокой интенсивностью и наличием большегрузного транспорта.

Е 600

Высокая нагрузка, исчисляемая 60 т, дает возможность использовать изделия в цехах предприятий, на морских причалах, складах, местах накопления и перемещения массивных грузов.

F 900

Это максимальный показатель нагрузки, присваиваемый изделиям. Лотки данного класса используются в местах сосредоточения и перемещения крупногабаритной военной и промышленной техники. Например, на аэродромах, военных объектах, некоторых предприятиях.

Самостоятельный монтаж

Выполнить монтаж системы водоотвода своими руками не так трудно, как это может показаться. Самый ответственный момент – это расчеты всех значений и подбор изделий с нужными параметрами, а уж их установка осуществляется сравнительно легко.

Подготовка траншеи

Часто под стоки прокладывают бетонные каналы в виде бетонного слоя на дне ямы и боковых опор. Каналы делают с уклоном для обеспечения самоотвода воды. При этом, длина траншеи должна быть равна протяженности всей системы, ширина – больше ширины стока на 20 сантиметров. Глубину делают равную высоте желоба с решеткой плюс бетонный слой и 5 миллиметров расстояние до поверхности.

Месторасположение траншей можно пометить шнурами. После того, как траншеи готовы, их засыпают песком слоем в 10-15 сантиметров, затем тщательно трамбуют. Сверху на песок заливают бетонный раствор слоем толщиной в 10 сантиметров. Только после этого можно монтировать лотки.

Укладка лотков

Лотки укладываются по определенной технологии. Несмотря на то, что сам процесс достаточно простой, не стоит игнорировать ни один из этапов.

Последовательность укладки лотков:

  • Выкладка стоков вдоль каналов, выбор самой высокой точки траншеи.
  • Установка желоба на еще свежий бетон, чтобы при нагрузках элементы не смещались. Обязательно нужно выдерживать определенный уровень наклона при монтаже.
  • Когда смонтированы 2 лотка, нужно обеспечить герметизацию стыков жгутом из любого мягкого полимера, потом залить бетонным раствором.
  • В центре траншеи устанавливают лоток, а чтобы удалять остатки бетона было легче, по окончании накрывают пленкой из полиэтилена.
  • Бетонной смесью заливают расстояние между лотками и бортами траншеи.
  • Все углы также обрабатывают герметиком.
  • Если планируется сверху на систему водоотвода стелить асфальт, желательно накрыть траншеи древесноволокнистыми плитами.
  • После того, как лотки установлены, все боковые пространства аккуратно засыпают смесью песка и гравия, трамбуют тщательно (можно также залить бетоном вместо засыпки).
  • После того, как все утрамбовано (если бетон заливали, то он должен застыть), верхние части стоков накрывают решетками. При необходимости выполнения угловых соединений решетки аккуратно пилят пилой с алмазным диском.

Бетонные стоки для воды – качественные и прочные изделия, благодаря которым можно быстро и легко смонтировать эффективную систему отвода воды, гарантируя комфорт и безопасность эксплуатации территории и находящихся на ней объектов.
