Как подключить и настроить бесконтактный выключатель света

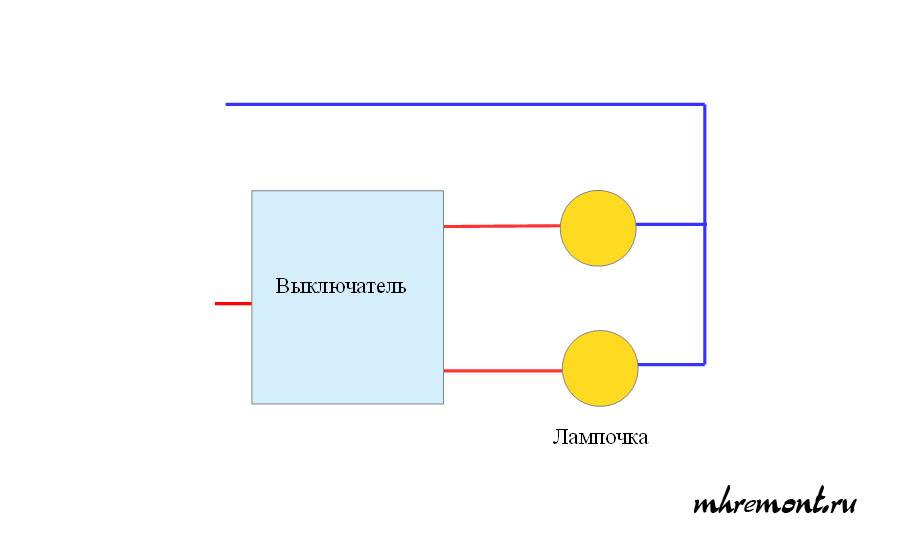

Схема подключения

Схема подключения беспроводного выключателя довольно проста и не требует специфических знаний. Его легко провести самостоятельно за несколько минут. Установить потребуется приемник сигнала и выключатель.

Монтаж приемника происходит в несколько шагов:

1. Обесточить помещение и проверить отсутствие напряжения;
2. Из приемника выходит 2-4 провода — один из них входной, остальные выходные. Определить входной нужно по инструкции, остальные будут только выходными;
3. Монтаж однокнопочного прибора несложен: фаза размыкается, к ней подключается устройство;
4. Если кнопок больше, алгоритм будет сложнее: нулевые провода подаются на освещение, фаза разветвляется на вай фай и на каждую группу светильников. Подключение такого устройства лучше поручить профессионалу, чтобы не перепутать провода.

Важно! Если монтаж выключателя производится «поверх» проводного, последний можно оставить в качестве дополнительного. Выключатель можно повесить на двусторонний скотч, саморезы или дюбеля в выбранном месте

Выключатель можно повесить на двусторонний скотч, саморезы или дюбеля в выбранном месте.

Наличие в квартире или доме wi fi выключателя света с управлением через смартфон может сильно облегчить жизнь. Небольшие приборы позволяют выключать и включать свет на расстоянии до нескольких сотен метров, а также контролировать и регулировать его интенсивность и яркость. Кроме того, при установке устройства ему не требуется отдельный кабель, что позволяет упростить монтаж.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

• в выбранном месте устанавливается передатчик;
• приемник с реле размещается в источнике света или рядом с ним;
• на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.

Активация отопления в определенное время

Для создания оптимальных условий проживания на даче можно установить время приезда заранее. Этот вариант устраивает многих современных пользователей своей доступностью и простотой. Для работы нужно приобрести надежное реле автоматики. Таймер устанавливают в цепь с электрическим обогревателем и просто задают оптимальное время включения.

Для существенной экономии финансов отопление можно включать не во всех комнатах. В гостиной и санузле достаточно довести температуру до отметки +12 °C. Даже если человек зайдет с небольшого мороза, то такие условия будут являться комфортными. Чтобы зря не израсходовать электроэнергию, если поезда отменилась, можно дистанционно отключить отопление.

Востребованный прибор для дистанционного использования

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

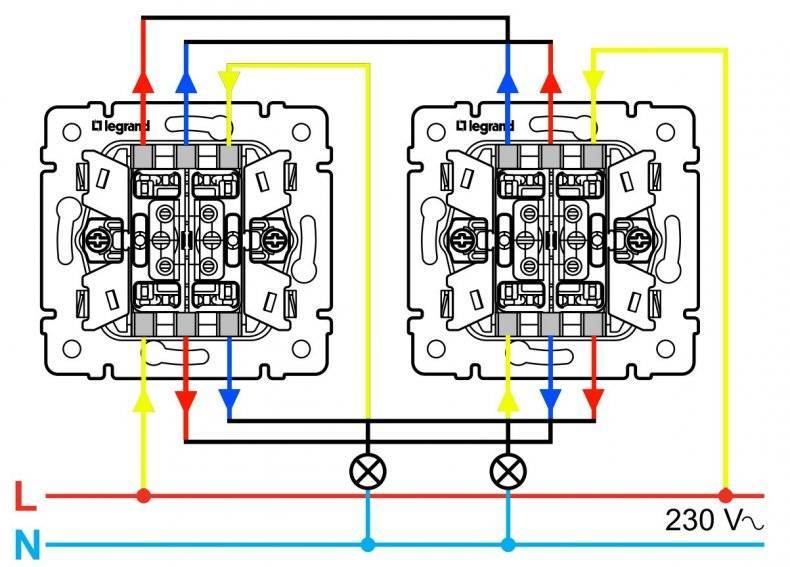

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
6. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
7. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
8. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Беспроводной выключатель света дистанционно включает или выключает свет, изменяет яркость свечения и управляет задержкой срабатывания электроламп.

Несмотря на более высокую стоимость, беспроводные выключатели обладают рядом преимуществ по сравнению с проводными аналогами. Они эргономичные, отличаются стильным внешним видом и монтируются в течение нескольких минут. Отпадает необходимость портить стены, поскольку эти изделия надежно крепятся к боковине шкафа, зеркалу, другой мебели.

Популярные производители

На российском рынке присутствуют несколько модификаций бесконтактных розеток и выключателей. Целесообразно рассмотреть продукцию популярных брендов.

Feron

Дистанционный выключатель Feron TM75 23344

В квартирах и частных домах актуальны следующие модели:

• TM-75. Пластиковый переключатель с настройкой задержки старта для сети с напряжением 220 В. Оснащен 20-ю каналами. В комплекте – пульт ДУ.
• TM72. Для управления используется пульт, приборы подключаются на 2 канала емкостью до 1 кВт под разные источники света. Задержка работы – 10-60 сек.

Оба устройства имеют радиус охвата 30 м.

Inted

Выпускают несколько приборов:

• 220V. Одноклавишник с настенным креплением (саморезы или двусторонний скотч) под напряжение 20 В. Радиус действия – 50 м, усиливается блоком приема сигнала. Корпус пластиковый.
• 1-CH. Рассчитан на лампы мощностью до 900 Вт, управляет светом и сигнализацией. Изготавливается в виде брелока, транслирующего сигнал на 100 м. Во влажных помещениях быстро выходит из строя.

В серию Inted 220V также включена модель на два приемника с двумя каналами.

BAS

Серия умных выключателей от BAS-IP

У индуктивного выключателя IP SH-74 два независимых канала. Управляется со смартфона через брендированное приложение. Совместим с лампочками накаливания до 500 Вт и лампами дневного света 200 Вт.

Z-Wave

К радиоуправляемому гаджету подсоединяется 8 устройств. Запитка происходит от двух батарей. Максимальный диапазон действия 75 м. Корпус влагостойкий, с защитой IP30.

 Ноотехника

Беспроводной выключатель NooLite

У белорусского бренда Ноотехника nooLite есть линейка изделий с программируемыми режимами. Они активируются при помощи многоканального RGB-контроллера. Есть диммер для регулировки света.

Инфракрасная модель Сапфир-2503 выпускается с диммером, но не подходит для энергосберегающих ламп. Освещение выключается через некоторое время после выхода пользователя из комнаты. Предел нагрузки – от 40 до 400 Вт.

Все устройства отличаются компактностью и простотой монтажа.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Для чего нужен?

Не выключили лампочку и вспомнили об этом, когда уже вышли из дома? Теперь не нужно возвращаться или весь день мучиться угрызениями совести на работе. Легким движением руки достаем смартфон и готово – свет выключен.

Гораздо чаще возникает потребность выключить свет в соседней комнате, когда лень вставать с дивана. Да и не только в соседней. В той же самой комнате можно включать, выключать и даже регулировать интенсивность света с помощью смартфона, который всегда под рукой. Еще одна полезная функция – это возможность программирования включения/выключения на определенное время или по расписанию.

Управлять подобным выключателем можно благодаря встроенному Wi-Fi модулю, который подключается к домашней сети. На смартфон устанавливается мобильное приложение, которое и открывает доступ к управлению освещением и другому функционалу «умного дома».

Возможные проблемы и их решение

Если датчик включает свет правильно, но есть проблемы с выключением, первым делом нужно проверить выключатель задержки света. Возможно, регулятор TIME настроен на максимальное время работы, поэтому интервалы между срабатываниями слишком короткие: лампа не успевает выключиться.

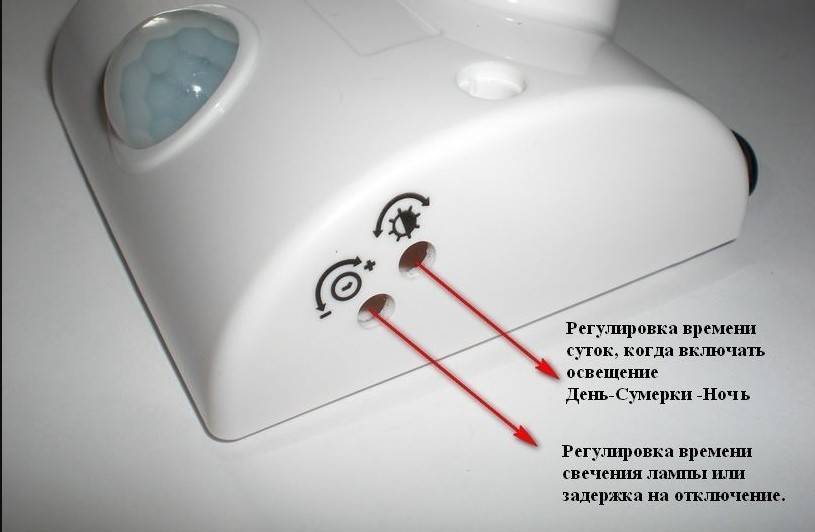

Вариант раскладки TIME и LUX

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК-датчик хорошо реагирует на «прошлые» движения, но может не срабатывать при движении к нему, а ультразвуковой и микроволновый датчики воспринимают движение «навстречу» сами себя».

Если между устройством и зоной действия находится какой-либо предмет, это также вызывает осечки: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания при приближении к лампе. Если такая проблема замечена, необходимо расположить лампу чуть подальше.

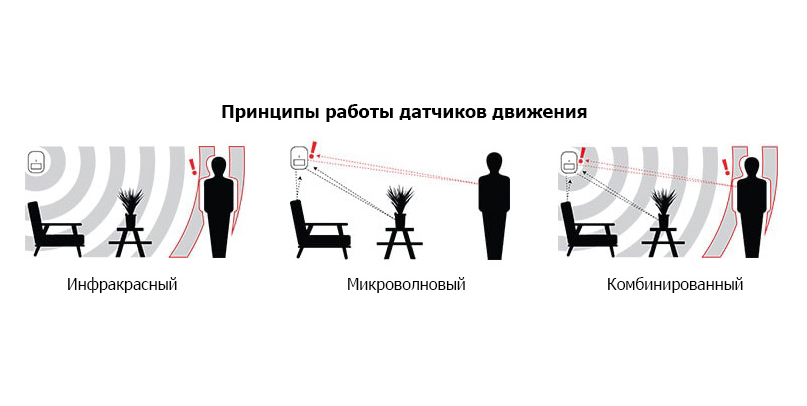

Технологии отслеживания движения

Перегорание лампы

Если прибор никак не реагирует на попадание предмета в зону, причиной обычно является обычное перегорание лампы. Перед установкой нужно проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины проблем проверены, но датчик все равно не запускается, нужно прозвонить все участки цепи мультиметром. Если проблема связана с проводкой, необходимо выключить систему и повторно подключить устройство.

Советы от НШВИ

Брак и неправильные условия эксплуатации

Бывает, что причина проблемы кроется в самом устройстве — заводской брак или повреждение при транспортировке (характерно для дешевых устройств с низкой степенью защиты). Если датчик не имеет хорошей защиты от влаги, но был размещен в открытом для воды месте (на улице от защитного козырька, в ванной), то могла попасть вода, из-за чего электроприбор вышел из строя.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света – достаточно следовать простой инструкции по эксплуатации и настройке устройства. Датчик движения позволяет сэкономить до 50% электроэнергии, что наряду с простотой использования многократно окупит стоимость устройства.

Как выбрать?

Беспроводные коммутационные аппараты могут быть с механическими клавишами и сенсорными кнопками. Последний вариант смотрится современней, но не всегда это удобно. Тачпад, как правило, небольшого размера и можно не попасть на кнопку с первого раза. Кроме того, грязные и мокрые пальцы снижают вероятность удачного срабатывания.

Wi-Fi переключатели бывают с одной, двумя или тремя кнопками. Соответственно к ним можно подключать разное количество осветительных устройств. Они полностью заменяют функционал обычного выключателя.

На нашем рынке доступно не так много подобных девайсов. Пожалуй, самыми распространенные – модели Sonoff китайской компании ITEAD studio.

Самый подробный обзор устройства Sonoff в следующем видео:

Это сенсорные устройства, которыми можно управлять с помощью удобного русскоязычного приложения Ewelink. Программа доступна как для Android, так и для iOS. Обычный выключатель стоит примерно 1200 рублей, а тройной – 1600 рублей.

Достойны внимания приборы из «умного дома» BroadLink. Этот производитель наряду со стильными сенсорными панелями серии TC2, для любителей классики предлагает серию TW1 с механическими клавишами. Управляет освещением приложение E-Control, которое также имеет русский интерфейс.

Серия Wi-Fi выключателей ZDK ZW-1, ZW-2, ZW-3 светло-серого цвета с черной полосой стоят от 1600 рублей с одним сенсором до 2100 рублей с тремя. Лицевая панель здесь защищена закаленным стеклом. Но, в отличие от большинства подобных моделей, отсутствует индикация подключения к сети Wi-Fi, что не очень удобно.

Можно также отметить умные выключатели достаточно известных производителей TP–Link Smart Wi–Fi Light Switch и Belkin Wemo Light Switch. Ими можно управлять с помощью Google Home и Amazon Alexa.

Обзор кнопочного переключателя от BroadLink смотрите тут:

Обзор дистанционных включателей

Дистанционное управление яркостью света

Среди наиболее известных на рынке моделей особо выделим выпускаемый в Белоруссии ИК дистанционный переключатель света типа «Сапфир-2503», а также систему с радиоуправляемым каналом марки «Ноотехника Ноолайт». С изделием первой их этих фирм можно ознакомиться на приведённом ниже фото.

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат). Наличие в комплекте этих приборов специальных диммеров существенно расширяет возможности системы и позволяет осуществлять регулировку освещённости внутренних пространств.

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

• Включать освещение по заданному адресу или сразу во всём доме;
• Регулировать уровень яркости свечения ламп;
• В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

• Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
• После этого вводным автоматом снимается напряжение с дома или квартиры;
• На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

Какие виды выключателей бывают

Теперь следует определиться со способом управления выключателями. Наиболее распространены три типа управления: радио-выключатель (чаще всего производители используют модули, работающие на частоте 433 МГц), Wi-Fi выключатель, подключается напрямую к домашнему роутеру, ZigBee выключатель, устройства работают по довольно распространенному для умных гаджетов протоколу.

У каждого типа подключения есть свои преимущества и недостатки.

Wi-Fi модели отличаются простотой подключения и работают без всевозможных шлюзов и хабов. Если необходимо установить 1-2 выключателя, то имеет смысл смотреть в сторону именно таких моделей. Просто подключили к роутеру и можно настраивать через приложение.

Купить Wi-Fi выключатель Koogeek с поддержкой HomeKit – 2737 руб.

Радио-выключатели отличаются большим выбором дистанционных пультов для управления. Можно купить пульт или брелок, подключить его к нескольким выключателям в доме и управлять при подходе домой или во время выхода из квартиры. Для управления через приложение и подключения к умному дому потребуются специальные хабы, которые управляют девайсами и подключаются к роутеру по Wi-Fi.

Купить радио-выключатель Sonoff: от 859 руб.Купить шлюз Sonoff для подключения выключателей: 963 руб.

ZigBee модели тоже нуждаются в хабах, которые помогают подключиться девайсы к умному дому и управлять ими через приложение. Одним из лучших предложений в данном сегменте являются умные выключатели от суб-бренда Xiaomi – компании Aqara.

Подключаются они при помощи специального хаба, последнее поколение которого умеет прокидывать все девайсы в Apple HomeKit.

Купить ZigBee выключатели Aqara: от 916 руб. Купить шлюз Aqara для подключения выключателей с поддержкой HomeKit: 2480 руб.

В итоге от Wi-Fi моделей луче отказаться, чтобы не напрягать домашний роутер и не загружать сеть, а предпочесть ZigBee-устройтсва, которые без проблем подключаются к HomeKit.

Типовые схемы соединения и готовые решения

Почти невозможно перечислить все вероятные варианты использования GSM контроллеров в домашнем хозяйстве. Современные SCADA-системы настолько разнообразны, что позволяют решить любые задачи бытового характеры без исключений. Стандартные комплексы, такие как «КСИТАЛ GSM» или ESIM120, прекрасно справляются с общими задачами вроде управления освещением или отоплением. С ними все просто: контроллер устанавливается у исполнительного механизма и управляет питанием через релейный выход.

Минусы: приходится снабжать каждый узел отдельным модулем управления, а это путаница с мобильными номерами, ограниченные возможности и отсутствие единого центра управления.

Есть более продвинутые варианты схем, но их придется собирать самостоятельно. Рассмотрим лишь некоторые типовые варианты.

Контроллер выполняет задачу тепличного и огородного полива, подключен к общей системе управления, через нее же и управляется дистанционно. Возможно выполнение как команд, так и программных сценариев. Релейная блокировка предотвратит аварию при пользовательской ошибке.

Мощный контроллер со свободным программированием и несколько модуляторов ввода-вывода управляют всеми системами в доме, включая охранную и аварийную сигнализации. Это одна из наиболее продвинутых схем, может быть успешно интегрирована в систему умный дом .

Иногда достаточно одного единственного устройства, которое является одновременно и модемом, и контроллером, и модулем ввода-вывода. Схема управления на основе коммуникатора ES-ForthLogic.

Устройство приёмника и его подключение

Для того, чтобы подключить приёмник беспроводного выключателя к сети, необходимо снять с него верхнюю крышку. Это позволит добраться до контактных клемм, а также рассмотреть, как он устроен. На первый взгляд, всё довольно просто. Подобное устройство, при знании его схемы, сможет спаять самостоятельно любой начинающий радиолюбитель.

Приёмник выключателя очень мал

По центру печатной платы можно увидеть командную кнопку, которая выполняет определённые функции. Во-первых, это кнопка настройки. С её помощью можно запрограммировать на приёмник один или несколько передатчиков. К примеру, стандартный выключатель и пару пультов. Второе назначение кнопки – управление подачей напряжения на приборы освещения.

Командная кнопка предназначена как для программирования, так и для управления

Далее можно отметить несколько конденсаторов и реле, которое и регулирует включение и отключение света при помощи микроконтроллера. Если разобраться, какие параметры конденсаторов, контроллера и реле необходимы, можно собрать подобное даже на китайской плате, предназначенной для сборки различных схем.

Главный конденсатор с параметрами 275 В и 0,68 мФ

Ну и, конечно, главное действующее «лицо», после микроконтроллера – это приёмник, который и обеспечивает связь с передатчиком. Он находится с краю. Определить его можно по выходящей из него чёрной антенне в виде провода, свёрнутого в спираль. Кстати, дальность взаимодействия приёмника с передатчиком в условиях квартиры с бетонными стенами составляет 30 м.

Приёмник, который и обеспечивает связь с передатчиком

Коммутационные клеммы приёмника

Если обратить внимание на контактные клеммы приёмника, то можно увидеть, что с одной стороны есть места для присоединения двух проводов, а вот со второй стороны – для трёх. Попробуем разобраться, для чего они предназначены

Двухконтактный клеммник предназначен для ввода питания. К одному контакту коммутируется фазный провод, а ко второму нулевой. При этом, совершенно не имеет значения, где будет питание, а где нейтраль.

Клеммные колодки для подключения питания и его вывода на светильники

Вторая сторона предназначена для выхода на светильники. Если используется одноклавишный выключатель, то работают только 2 крайние клеммы. Центральная включается в работу в случае установки двух- или трёхклавишного выключателя.

Выход питания осуществляется с двух крайних контактов колодки

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

• основание с элементам крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижным контактами;
• декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Почему диммер иногда не работает

На место
ставится заглушка и рассеиватель. При этом никаких отверстий под пружинку
вырезать не нужно!

Если
подключить такой модуль без прижатия пружины рассеивателем и просто нажимать ее
рукой, то возможны сбои и не корректная работа устройства. Поэтому и
рекомендуется его ставить в профиль с крышечкой.

Кроме того, это защищает выключатель от пыли и влаги.

Первые модели подобных диммеров-выключателей вообще могли идти с неприпаянной пружинкой. Ее просто прижимали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитная придавливающая крышечка не должна быть толстой. Экран от рассеивателя толщиной в 1мм идеально подходит, а вот если поместить такой выключатель за более толстый материал ( оргстекло более 2-3мм), то реакции на тактильное нажатие уже не дождетесь

В режиме ожидания, место куда нужно нажимать пальцем, должно подсвечиваться светодиодом.

Нажмете чуть левее или правее – выключатель реагировать не будет.

Кстати, в
режиме ожидания девайс потребляет всего 10мА. Так что в огромные киловатты на
счетчике в конце месяца, такая подсветка вам не выльется.

Чтобы включить свет, нужно слегка нажать или прикоснуться к рассеивателю в месте установки пружинки. При нажатии с длительным удержанием, яркость начнет изменяться, достигая своего максимума.

Чтобы ее
уменьшить, отпускаете руку и нажимаете вновь, опять же удерживая пружинку
определенное время. Яркость плавно падает.

Для
отключения подсветки достаточно кратковременного касания.
