Печь-барбекю из кирпича своими руками: чертежи и порядовка

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Монолитный фундамент

Печь с казаном располагают на надёжном и прочном основании. Фундамент обязан быть в несколько раз шире, чем сама печь. Спереди обычно добавляют около 30 см, а с боковых сторон и сзади – 10-15 см.

Глубина котлована не должна составлять меньше 50 см. Дно уплотняется, засыпается слоем песка в 10 см, после – щебня такой же толщины. Сверху укладывается металлическая сетка.

Опалубка сколачивается из досок. Фундамент залить раствором с пластификатором, избавляющим от возможности появления трещин. Пока бетон застывает, его можно полить водой и сверху положить пленку.

Бетон высохнет в течение 3 недель. После можно начинать строительство печи.

Кладка печи с казаном

План кладки необходимо составить перед строительством. Разработанная схема сократит к минимуму количество возможных ошибок. Для создания печи используются исключительно чугунные дверцы, колосники и вьюшки. Внутри не должно быть уступов.

Ширина горизонтальных швов между кирпичами не должна разительно отличаться.

Первой выполняется кладка центральной части, после чего достраивается отделение для казана.

В части для барбекю стенка делается в 2 кирпича.

В основании находится топка. Передняя стенка должна включать основную дверку и для прочистки.

С внутренней стороны стенки состоят из жаропрочного материала, в нижнем отделении устанавливается колосник.

Печь необходимо оставить на 14 дней. Спустя 2 недели можно её заштукатурить или использовать облицовочный кирпич.

Подбор зоны для мангала

Это начальная стадия работ. Если ваш участок небольшой, и на счету чуть ли не каждый квадратный метр, выбрать участок для мангала сложно. А его чертёж создаётся на основе параметров зоны, где последует его строительство.

Инструкция, по ней учитываемые факторы таковы:

• Мангал не должен мешать обычным дачным делам.
• Он ставится так, чтобы преобладающий ветер забирал дым от дома.
• Недалеко от места мангала должна находиться магистральная труба.
• К объекту не разумно подводить целую сеть водопровода.
• Над мангалом желателен хотя бы скромный навес.
• Около мангала не допустимо расположение рослых кустов и плодородных деревьев.
• На участке с мангалом рекомендуется устроить место хранения дров, поставить стулья, лавочки, столик.
• Грунтовая поверхность для постройки должна обладать идеальной ровностью.
• Площадка для мангала ставится на небольшой дистанции от кухни. Так легче оснастить место водой и освещением.
• При воздвижении мангала сразу определите, где пойдёт приготовление мяса, его подача и мытьё посуды.

Мангал – это источник неизолированного пламени. Он должен быть достаточно удалён от жилых строений и растительности Требующийся инструментарий для работы:

• Штыковая лопата.
• Кувалда.
• Лопата совкового типа.
• Рулетка.
• Правило.
• Уровень
• Набор вил.
• Молотки: плотницкий и резиновый.
• Пила.
• Кельма.
• Зубило.
• Ведро.
• Лобзик.
• Тачка.
• Кирка.

Необходимые материалы

Материалы, которые вы будете использовать для строительства барбекю в своем саду, довольно недорогие: песок, гравий, цемент, огнеупорный кирпич/камень/обычный кирпич, также известный как каминный кирпич, железо, вода, краска и т. д. в виде. Таким образом, вам не придется тратить много денег на это исследование!

Давайте узнаем, как построить собственное барбекю, в сопровождении фотографий каминных кирпичей и различных барбекю и деревенских печей, которые имеют разные функции, но имеют одну функцию, используя разные материалы.

Подготовьте пол цементом

Ваша первая задача — подготовить почву для места, где вы будете строить барбекю. Для этого мы будем использовать цемент, мелкий песок, крупный песок (гравий) и воду. Выкопав около 10 см земли, на которую вы будете заливать бетон и выровняв поверхность, мы будем заливать бетон.

Соотношение бетона следующее: 1 цемент, 2 мелкозернистый песок, 3 крупнозернистый песок, водоотношение 0,5. Поэтому мы используем соотношение 1:2:3:0,5.

1. Мы смешаем песок и цемент до однородного состояния, добавим воду и выльем ее на подготовленное место.
2. Затем подождем, пока бетон сгладит свою поверхность и впитает воду.
3. Бетон впитает воду через 5-10 часов.
4. Чтобы бетон не нагревался, не расширялся и не трескался, нужно 2-3 дня поливать бетон водой.

Какую модель вы хотите

Прежде чем приступить к строительству мангала, следует определиться, какую именно модель вы хотите. Для этого вы можете скопировать модели на страницы homify.

В частности, размер сетки, которую вы собираетесь использовать, должен соответствовать размеру конструкции, которую вы собираетесь построить. Отсюда и барбекю по размеру гриля.

Начать строительство

После того, как вы определились с моделью, которую хотите построить, можно приступать к кладке кирпича.

• Прежде всего, снова приготовьте раствор, на этот раз используя только песок 1:6 и достаточное количество воды, и постройте свою стену, помещая достаточное количество раствора между каждым рядом и размещая кирпичи один за другим.
• Если вы хотите сделать дровяной сарай в этой части, не забудьте оставить место спереди.
• Правильно будет использовать заранее приготовленную форму для создания плавного проема.
• Постройте свою стену до высоты, на которой вы будете зажигать огонь.

Пожарная часть

Когда вы достигнете высоты, где будет гореть огонь, вам нужно построить платформу, на которой вы будете зажигать огонь. Для этого следует использовать толстую плиту пола.

Это может быть такой материал, как дерево или фанера. После того, как плита перекрытия осела, снова покройте ее огнеупорным кирпичом и раствором.

Зона гриля

Мы продолжаем строить наши стены для области сетки. Чтобы разместить сетку, мы должны указать как минимум два уровня. То есть наш гриль должен быть близко к огню, если мы хотим, или мы должны иметь возможность отодвинуть его, если хотим.

• По этой причине мы не должны отдавать предпочтение фиксированной сетке. Для этого имеет смысл оставить на стенках бороздки для сетки, которую продолжаем вязать.
• Или создание выступа хотя бы из четырех точек, на котором можно закрепить решетку, тоже может быть вариантом. Вы можете сделать эти выступы из железа.

Заключительные этапы

После того, как вы закончили трехстенную конструкцию с огнем и грилем, вы должны сделать дымоход барбекю.

Так как работа с дымоходом требует профессионализма, лучший способ – купить бетонные дымоходы, которые продаются по очень доступным ценам, и смонтировать их на своей конструкции и, при необходимости, покрыть ее материалом, который вы используете на внешней поверхности, чтобы создать стильный вид.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Разработка идеи

Простой мангал из кирпича

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально.

Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей.

Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы

Варианты дизайна

Комбинированный мангал из кирпича

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий.

Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей.

Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность.

Здесь же хранят топочные материалы, шампуры и посуду. Более сложный вариант — многофункциональная печь-мангал из кирпича.

Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами. Комбинированный мангал с дополнительными рабочими поверхностями

Комбинированный мангал с дополнительными рабочими поверхностями Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Мангал из кирпича в беседке

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д.

Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора.

Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост.

Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами.

Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

• печь;
• отделение для установки казана;
• мангал;

• барбекю;
• коптильный шкаф;
• отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Пошаговая инструкция возведения

Формируем прочный фундамент

Чтобы барбекю-мангал из кирпича был устойчивым и надежным, стоит ответственно отнестись к формированию основы. На начальном этапе проводится разметка территории под будущую застройку. По периметру глубиной 20—50 см вырывается ров, дно которого засыпается песком и щебенкой, после все хорошо утрамбовывается. Для устойчивости конструкции перед заливкой рекомендуется уложить армирующую сетку. Затем траншея оформляется опалубкой из деревянных досок или ДСП и заливается бетонным раствором. Фундамент под барбекю почти готов. Чтобы надземная конструкция не трескалась, нужно подождать, пока раствор полностью не высохнет. В среднем это длится 5—7 дней, затем опалубка убирается и проводится кладка барбекю из кирпича.

Какой нужен раствор?

Чтобы блоки печного кирпича держались плотно и под влиянием высоких температур не трескались, важно правильное изготовление кладочного раствора. Для этих целей готовят песчано-глиняную смесь. Глину на 2—3 дня предварительно замачивают, потом добавляется чистый песок без комков и посторонних включений

По густоте смесь должна напоминать сметану

Глину на 2—3 дня предварительно замачивают, потом добавляется чистый песок без комков и посторонних включений. По густоте смесь должна напоминать сметану.

Раствор для кладки облицовочного кирпича готовят на основе цемента. Для этого в пропорции 1:8 берется цемент и песок, и насухо соединяются. После, смесь заливается водой и постоянно перемешивается. Полученный раствор по густоте тоже должен быть сметанообразным. Слишком густая или жидкая консистенция не удержит кладку нормально, будет растрескиваться и разрушаться.

Пошаговая схема кладки кирпичных барбекюшниц

Раскладка внешнего слоя проводится без использования раствора, кирпичные блоки укладываются плотно по периметру. Затем пошагово проводится кладка печи-барбекю. Из блоков формируется Ш-образная фигура с 4-мя перегородками. Порядовка выкладывается в строгой последовательности — каждая порядовая кладка смещается относительно предыдущей в шахматном порядке. Готовые ряды проверяются на правильность при помощи уровня и отвеса.

Стандартная схема кладки барбекю из кирпича предусматривает формирование 8 порядовок. Во время кладки 2 ряда формируется топочная камера, внутренняя часть которой выкладывается огнеупорным кирпичом. Для придания конструкции надежности во 2, 3, 5 и 7 рядах помещаются металлические связки между внутренними и наружными стенами. В 5, 6, 7 ряду крепятся Т-образные пластины, которые будут опорой для решеток под гриль. На этом этапе формируется духовка, мангальный отсек. Раковина устанавливается в 3 ряду, а в 6 предусматривается отверстие под сливную трубу.

Облицовка барбекю из кирпичей

Когда порядовка барбекю из кирпича будет полностью готова, при необходимости проводят облицовывание конструкции. Для этих целей рекомендуется использовать облицовочные кирпичики из натурального камня, однако подойдет и недорогое декоративное облицевание, например, из обычного красного кирпича.

Фундамент своими руками

Для строительства барбекю потребуется ровная площадка, очищенная от строительного мусора. Глубокие ямы на участке, большие перепады высот, крутые склоны требуют предварительного выравнивания.

Раствор бетона

Сохранить целостность барбекю, предотвратить преждевременный ремонт поможет качественно приготовленный бетонный раствор.

Для приготовления раствора потребуется цемент марки М400 и выше. Он обеспечивает прочность и надежность фундамента в агрессивных условиях эксплуатации. Бетон их этого цемента отличается повышенной морозостойкостью и отлично переносит переувлажнение.

Также потребуется песок без глинистых примесей и щебень.

Для приготовления однородного раствора лучше использовать бетономешалку. Однако если такой возможности нет – придется сильно постараться и вручную приготовить качественный раствор, однородный по своему составу.

Заливка фундамента

Высокий фундамент защитит уличную барбекюшницу от весеннего паводка и летних проливных дождей, предотвратит вымывание раствора и разрушение кирпичной кладки.

Технология устройства монолитного фундамента под барбекю состоит из следующих этапов.

1. Разметка территории с учетом размеров зоны барбекю и установка ограничительных колышков. Размер монолитного основания должен превышать параметры барбекю на 1020 см.
2. Удаление верхнего слоя грунта и копка ямы на необходимую высоту. Глубина фундамента под барбекю зависит от особенностей земельного участка. Его заливают ниже точки промерзания земли.
3. Формирование плотной подушки из песка и щебня различных фракций.
4. Монтаж опалубки и армирующего каркаса.
5. Заливка готового раствора с учетом горизонтов и его выравнивание глубинным вибратором или вручную.

Так фундамент оставляют до полного высыхания. Чтобы предотвратить образование микротрещин можно организовать парник из пленки, и периодически увлажнять поверхность. После высыхания бетона съемную опалубку можно убирать.

В результате проведенных работ получается качественное основание, которому не страшны ни дожди, ни морозы. На нем можно безопасно строить печь барбекю своими руками – конструкция будет устойчива и надежна.

Видео про фундамент в виде плиты с арматурой, на всю длину комплекса, ширина 1 метр и глубиной 20-25 см:

https://youtube.com/watch?v=I7x_lW-iEAw

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

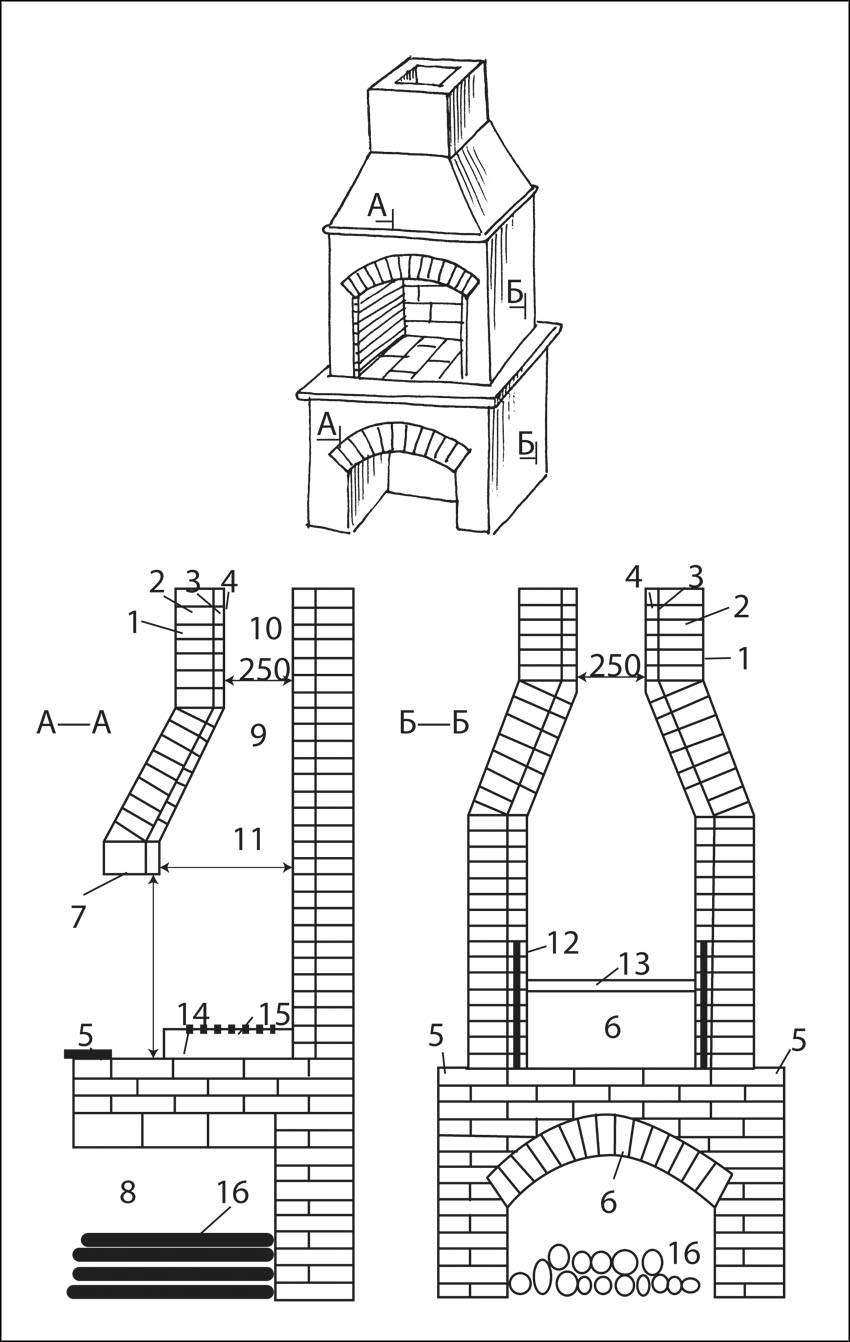

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

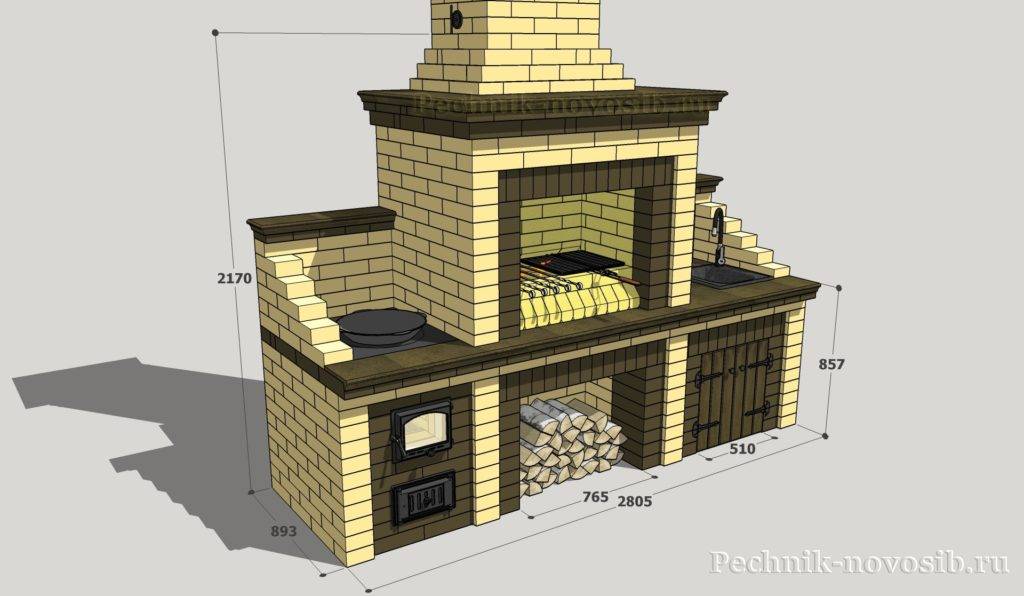

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

1. Выкладываем дно. На него уйдет 7,5 кирпича.
2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
6. Свариваем подставку из уголка и труб диаметром 50 мм.

Post Views: 181

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.
