Проекты бань из профилированного бруса: фото, особенности составления
Для начала нужно составить проект бани, и самым главным пунктом в нем станет составление чертежа здания. На нем нужно отметить не только главных помещения, но и их размеры, входы в здание, углы открытия дверей, расположение окон и другие элементы. Не стоит торопиться с началом строительства: этап проектирования крайне важен, ведь если в дальнейшем вы захотите что-то переделать или добавить, это может стать значительной проблемой, особенно в финансовом плане.
Существует перечень необходимых помещений для комфортного проведения банных процедур:
- предбанник. Часто используется в качестве раздевалки, а также места для хранения банных принадлежностей, нередко здесь же хранят дрова для бани;
- парилка. Главная комната бани, в которой располагается печь, а также полоки различной высоты;
- моечная. В данной комнате после посещения парильной принимают контрастные водные процедуры, способствующие укреплению здоровья;
- комната отдыха. Стандартным вариантом является размещение в комнате отдыха стола и стульев или лавок. Различные варианты проектов комнат предполагают дополнительные удобства.
Составляя чертеж бани, требуется правильно рассчитать размеры комнат. Конечно, размер бани зависит в первую очередь от величины самого участка и финансовых возможностей. Но не менее важным показателем является количество людей, которые будут посещать баню:
- на каждого человека должно приходится 2-3 квадратных метра в комнате отдыха;
- одному человеку в парильной нужно 1,5-2 квадратных метра;
- размеры моечной зависят в основном от размера емкости с водой, т.к. она рассчитана на 1 человека. Некоторые
Некоторые предпочитают значительно увеличивать размеры моечной. В ней можно дополнительно установить купель или даже бассейн. Комнату отдыха также можно увеличить, чтобы расположить в ней мини-кухню, бильярдный стол. Парную делать слишком просторной не рекомендуется: это приведет к увеличению времени на растопку бани, а также к росту расхода топлива.
Проекты из профилированного бруса могут быть самыми разными. Вы можете сделать как небольшую баню размерами всего 3х3 м, так и просторную 10х10 м.
Помимо основных помещений проект бани из бруса может предусматривать наличие террасы, кухни, санузла и бассейна. Каждое из этих дополнений увеличивает функциональность бани.

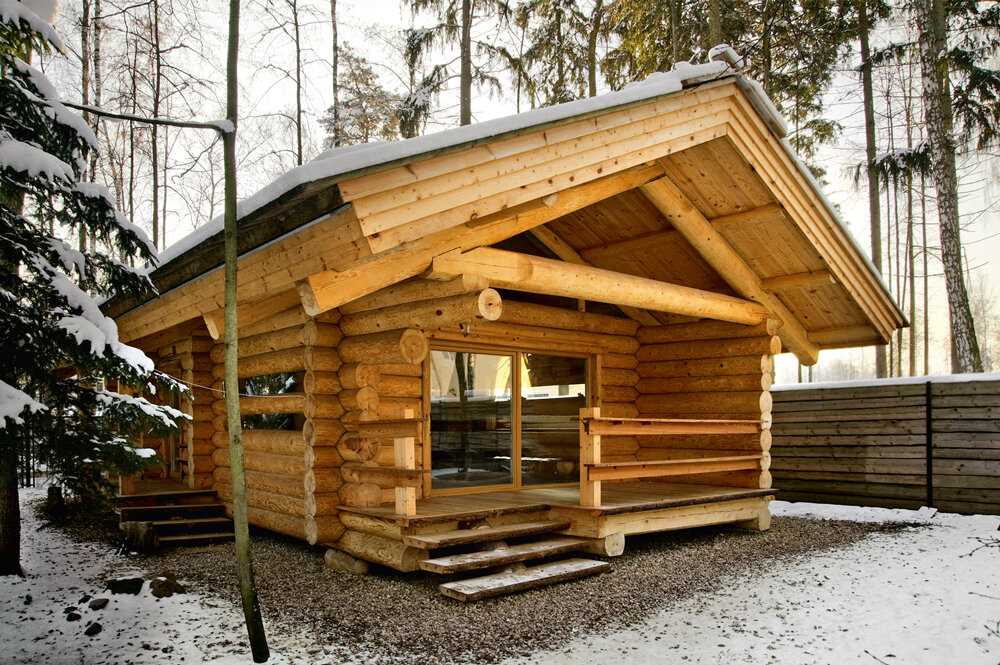

К примеру, баня с террасой дает возможность проводить время на природе. При этом терраса имеет крышу, поэтому даже в дождь вы можете сидеть на веранде, попивая горячий чай.
Если вы составляете проект с большой террасой, то хорошим вариантом будет установить на ней печь. В таком случае у вас получится отличное место для приготовления мяса.
После парной полезно искупаться в прохладной воде. Но далеко не все земельные участки имеют доступ к воде, в этом случае хорошей альтернативой станет бассейн. Его также лучше сделать под крышей, которая защитит его от лишнего мусора, а вас от дождя.
Особой популярностью пользуются двухэтажные бани из профилированного бруса. Их важным преимуществом является экономия пространства. Обычно на первом этаже располагаются предбанник, парная и моечная, а комнату отдыха размещают на втором этаже. Он может быть выполнен в виде мансарды или иметь дополнительно балкон.
Двухэтажная баня особенно актуальна, если на участке нет дома. После парных процедур тело расслаблено, и меньше всего хочется ехать домой. Если же у вас баня с двумя этажами и просторной комнатой отдыха, то можно остаться ночевать в ней.
Построить собственными силами баню из профилированного бруса не так сложно, особенно если у вас есть хороший проект. Далее рассмотрим несколько проектов под разный бюджет.
Проект бани из бруса 3,9×4,2 м
Компактный проект, в котором нет отдельной моечной, ее можно разместить в парной. Идеальный вариант для небольшого участка. Печь расположенная у стены в парилке, дополнительно обогревает комнату отдыха, поэтому в бане будет комфортно находиться в любое время года.
Проект бани из бруса 6×6 м
Проект предусматривает два этажа. Баня получается вместительной и комфортной. В данном проекте предусмотрены все необходимые помещения, на первом этаже есть терраса, а на втором балкон.
Такая баня прекрасно подойдет для небольшой компании. Немаловажным преимуществом является возможность остаться с ночевкой.
Проект бани из бруса 14,1×16,3 м
Проект большой бани, которую можно вполне использовать в качестве полноценного дома. Есть русская парная и хамам. Проект также предполагает наличие бассейна и просторной гостиной. В такой бане легко поместится большая компания.
Конечно, такой проект обойдется дорого. Но отдых в нем будет настоящим раем!
Особенности строительства бань из профилированного бруса
Непосвященному человеку может показаться, что сборка бани из бруса не сложнее игры с детским конструктором. На самом деле качественную коробку можно построить лишь при условии точного соблюдения важных нюансов технологии работы с древесиной.
Перед началом строительства нужно уделить максимум внимания выбору материала. В процессе монтажа необходимо контролировать правильность установки нагелей, обсадных коробок для окон и дверей, укладку межвенцового утеплителя.
Первый венец бани лучше укладывать не из сосны, а из лиственницы или дуба. Эти породы отличаются высокой механической прочностью и стойкостью к процессам гниения.
Для регулирования процессов коробления древесины некоторые производители делают в брусе компенсационный пропил (паз). Благодаря ему трещины появляются не на боковой поверхности стены, а внутри бруса, не нарушая теплоизолирующих качеств конструкции
Выбирая материал для бани, обратите на внимание на этот момент
Отметим также, что на практике используются два разных способа монтажа дверных и оконных коробок. Первый предполагает установку непосредственно в процессе возведения стен, а второй – после завершения усадки сруба (проемы в стене вырезают бензопилой).
Высокая строительная готовность профилированного бруса – большой плюс. В заводских условиях в нем нарезаются все соединения и пазы. На месте монтажникам остается лишь точно выровнять по горизонтали первый венец и качественно собрать стены с использованием нагелей и межвенцового утеплителя.
Как сделать чертёж
Возведение любой конструкции подразумевает создание подробного плана-проекта, поскольку он помогает провести расчёт материалов. Баня не исключение. Главное, что нужно учесть при его создании, сколько человек будет посещать её. От этого напрямую зависят габариты строения
Ещё важно определиться, будет ли ваша баня отдельно стоящей или совмещена с другой постройкой. Рекомендуется сделать в ней и санузел. Для этого нужно заранее продумать канализацию
Для этого нужно заранее продумать канализацию.
На проекте должны быть изображены:
- предбанник;
- парилка;
- душевая;
- печь;
- шкафчики для одежды;
- полочки и лежанки.
Возможно указание места стола.
5 этап. Строительство стен дома из профилированного бруса
Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда
Особенное внимание следует уделить трем аспектам:
1. Сращивание бруса по длине.
Виды сращивания представлены на картинке.
Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса
2. Угловое соединение бруса (ГОСТу 30974 – 2002).
Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.
Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.
Соединение (рубка) бруса в “теплый угол”«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.
Варианты, как сделать теплый угол из бруса
Соединение бруса в “ласточкин хвост”1. Ласточкин хвост
Соединение бруса “полуласточкин хвост”2. Полуласточкин хвост
Сборка бруса в “чашу” (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.
Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

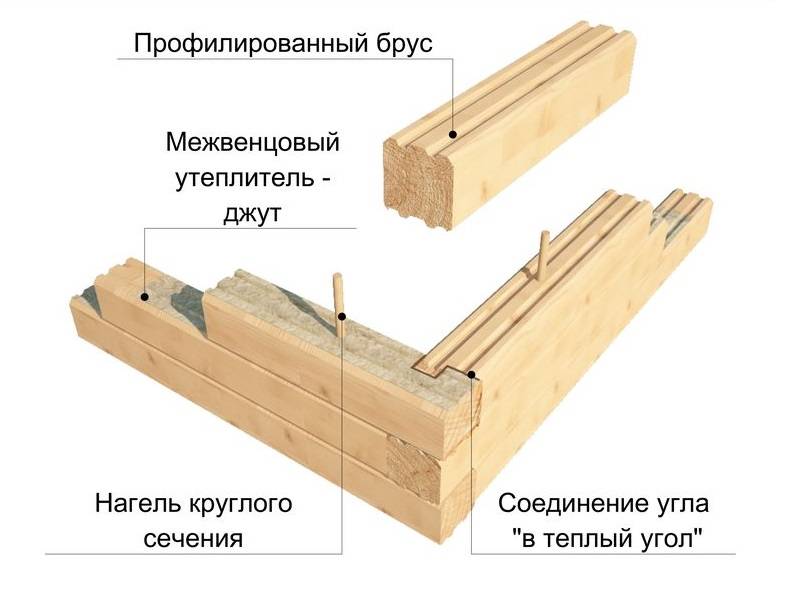

Способ рубки в коренной шип (теплый угол из профилированного бруса)
Способ сборки угла деревянного дома из бруса в “теплый угол”
Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.
Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.
3. Формирование простенка
Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).
Способы (виды) крепления/соединения деревянного бруса:
Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;
Шиповое соединение бруса в “ласточкин хвост” (схема + чертеж с обозначением мест стыковки)ласточкин хвост;
Материал подготовлен для сайта www.moydomik.net
Сборка бруса в “чашу” (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).
Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.
Крепление бруса нагелями
Соединяются венцы между собой с использованием деревянных нагелей.
Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.
Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.
Нагели помимо усиления узла препятствуют скручиванию бруса.
При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.
Установка нагелей в брусе:
- нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
- одним нагелем соединяются только два бруса;
- сверление бруса под нагель выполняется строго вертикально;
- устанавливаются нагели со смещением относительно друг друга;
- расстояние между нагелями в брусе на удалении 1,5-2 метра;
- влажность нагеля должна соответствовать влажности бруса;
- загоняется (забивается) нагель киянкой;
- длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.
Схема монтажа нагелей в брусе
Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.
Пружинный узел для бруса
Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»
Пружинный узел “Сила” для профилированного бруса
Особенности строительства
Баню из бруса удастся собрать правильно только при соблюдении всех технологических требований при работе с лесоматериалами. Перед началом работ желательно уделить как можно больше внимания подбору материалов. При монтаже нужно контролировать правильность расположения нагелей, обсадных коробок для оконных проемов, а также дверей, монтаж утеплителя между венцами.
Первый венец в оборудованном здании желательно устанавливать не сосновый, а дубовый или из лиственниы. Такие породы отличаются повышенной механической прочностью и замечательной устойчивостью к процессам разложения.
Чтобы контролировать процесс коробления деревянных брусьев, некоторые производители предусматривают в своих изделиях компенсационные пропилы, благодаря которым все трещины образуются во внутренней части бруса, а не на лицевой поверхности. Таким образом теплоизоляционные свойства конструкции не будут нарушаться. При выборе подходящего материала для бани нужно обязательно учитывать эту особенность.
Следует учитывать, что в строительстве применяются две методики установки оконных и дверных коробок. Первый метод подразумевает монтаж коробки в процессе строительства стен, а второй выполняется после того, как прекращается процесс усадки сруба, затем проемы просто-напросто вырезаются в стене при помощи обычной бензопилы.
Существенным преимуществом деревянного бруса является его повышенная строительная готовность. В заводских условиях в каждой детали вырезаются все необходимые заглубления и оборудуются пазы. На месте установки достаточно просто подровнять первый венец по горизонтали и выполнить сборку стен с применением утеплителя и специальных нагелей.
Отличие цельного бруса от клееного
При изготовлении деревянного бруса для строительства применяется технологически сложное оборудование. Обыкновенный брус имеет форму прямоугольного параллелепипеда, это способствует значительному упрощению процесса строительства стен. По причине того, что размеры таких элементов могут отличаться внутренняя и наружная поверхность стена зачастую требует определенной отделки. Иногда между венцами появляются щели, которые придется заделывать при помощи технологии конопатки.
На профилированном брусе на противоположных сторонах делается паз и шип. Другим его отличием является замечательная обработка поверхности. Оборудованная стена из таких материалов может сразу же лакироваться. По этой причине стоимость обыкновенного и профилированного бруса значительно отличается.
Например, обыкновенный обрезной сосновый материал 100х100 мм будет стоить приблизительно 5 500 – 5 700 за кубометр. На таком же предприятии профилированный брус 100х100 продается за 8 700 – 8 900 руб. Нужно понимать, что более высокая стоимость строительных материалов может быть компенсирована в ходе выполнения строительных работ. Стены из обработанного профилированного бруса устанавливаются намного быстрее и проще. Сама по себе постройка имеет некоторое сходство со сборкой изделий из детского конструктора.
В наиболее дешевых вариантах используется только один паз, однако наиболее широко используются профили с несколькими шипами.
Большое количество шипов обеспечивает высокую надежность и герметичность оборудуемой конструкции. Однако усложнение рельефа определяет высокую стоимость изделия. Технология строительства профилированного бруса становится немного сложнее. Для оборудования такого материала понадобится более технологически сложное оборудование и опытные специалисты.
Если покупать профилированный брус, изготовленный из сушеной древесины, можно решить проблему выкручивания деталей и изменения их формы, что негативно сказывается на возможности дальнейшей установки.
Хорошие условия хранения деревянного профилированного бруса весьма непросто добиться, поскольку в процессе производства из профилированного бруса удаляется защитная прослойка. По этой причиене закупка бруса выполняется перед сборкой корпуса в бане. Перед приобретением материала нужно как следует осмотреть все детали и проверить качество выполненной обработки, наявность посинения и всевозможных червоточин. Это не какие-нибудь мелкие дефекты, которые могут существенно повлиять на долговечность, стойкость здания в ходе эксплуатации.
Если обратиться к компании изготовителю бруса за помощью в оборудовании здания, удастся значительно сэкономить свободное время. Между фундаментом и венцом устанавливаются маленькие рейки, толщина которых составляет около 1,5 см.
Выбор места для строительства
При выборе места для строительства бани из профилированного бруса необходимо учесть ряд особенностей.
Строения рядом
Перед началом строительства бани, необходимо обратить внимание на наличие соседних строений. Баня должна располагаться на безопасном расстоянии от жилых зданий и садов, чтобы избежать возможных пожаров или повреждений от парилки
Баня должна располагаться на безопасном расстоянии от жилых зданий и садов, чтобы избежать возможных пожаров или повреждений от парилки.
Освещение
Место для строительства бани следует выбирать таким образом, чтобы ее парилка получала достаточно естественного света.
Это позволит создать комфортные условия для пребывания внутри сауны.
Размеры и форма
Размеры и форму бани следует выбирать исходя из доступной площади участка и индивидуальных предпочтений.
Оптимальный вариант – баня, имеющая габариты около 6×4 метров, чтобы в ней можно было разместить всю необходимую оборудование для парения.
Направление ветра
При выборе места для строительства бани, необходимо учесть направление господствующих ветров.
Рекомендуется размещать баню так, чтобы дым от печи идущий через дымовую трубу не попадал в окна банного комнаты.
Вода и канализация
Расположение бани удобно выбирать с учетом доступности подвода воды и оборудования системы канализации.
Для повышения комфорта в бане можно также предусмотреть душевую кабину и санитарный узел.
Открытое пространство
Не забудьте учесть возможность обустройства открытых зон вокруг бани – патио, мангал, терраса.
Это позволит создать уютную атмосферу для отдыха с друзьями и семьей на свежем воздухе.
Изготовление профилированного бруса
Профилированный брус является одним из наиболее популярных материалов при строительстве бань. Его основное отличие от обычного бруса состоит в том, что он имеет специальный профиль, который обеспечивает более прочную и устойчивую конструкцию.
Основные характеристики профилированного бруса:
- Размеры: профилированный брус производится в различных размерах, которые могут варьироваться в зависимости от пожеланий заказчика и требований проекта. Стандартные размеры профилированного бруса для строительства бани обычно составляют 100×150 мм или 150×150 мм.
- Особенности строения: профилированный брус имеет специальную форму, которая обеспечивает более надежное соединение при сборке банной постройки. Обычно он имеет вид бруса с выпуклыми «усиками» на обеих сторонах.
- Процесс изготовления: профилированный брус производится путем фрезерования обычного бруса с целью создания уникального профиля. Это позволяет повысить прочность и стабильность конструкции.
Применение профилированного бруса при строительстве бани дает ряд преимуществ:
- Улучшенная стабильность и прочность конструкции.
- Увеличенная устойчивость к деформации и гниению.
- Улучшенная теплоизоляция и сохранение тепла в парилке.
- Легкость монтажа и демонтажа.
- Эстетически привлекательный внешний вид.
Выбор проекта для бани из профилированного бруса
Оптимальным вариантом при строительстве бани является типовой проект. Он может быть любого размера, а также различной формы. Поскольку длина материала, как правило, стандартная (2, 4, 6 м), то лучше всего брать те, которые придется стыковать по минимуму. Оптимальным для бани считается размер 2х3 м.
Торцевые соединения брусьев с остатком.
Строительные компании, занимающиеся производством бань, предлагают покупателям уже готовые конструкции, собрать которые не составит особого труда, поскольку не придется тратить время на продумывание угловых соединений или распилку чаш.
Однако в данном случае главное — правильно выбрать производителя. Поскольку профилированный брус является одним из самых востребованных товаров на строительном рынке, многие компании пользуются этим и представляют не совсем качественный материал. Как правило, они используют брус с сечением либо 150х150, либо 200х150, однако просушить такой диаметр довольно сложно. На это требуется много как времени, так и электроэнергии. Многие покупатели, приобретя брус, жалуются на то, что брус просушен только снаружи, хотя цена на него не меньше стоимости камерной сушки. Для того чтобы не попасть впросак, можно использовать ручной влагометр и измерить влажность самостоятельно.
Еще одним важным моментом является выбор места, где будет располагаться баня.
Подготовка территории и закупка материалов
Строительные работы необходимо начинать с этапа подготовки местности. Для начала нужно избавиться от всех насаждений на данной местности, посторонних предметов. При покупке подходящих материалов нужно определить, в чем конкретно необходимость.
Для строительства понадобится такой материал:
- Профиль габаритами 20 на 20, либо больше для первого венца;
- Профилированный брус габаритами 15 на 15 для перегородок и стен;
- Пакля, либо мох понадобятся для утепления. Эти материалы укладываются между брусьями;
- Металлические, либо деревянные нагеля;
- Скобы из арматуры для фиксации нескольких перпендикулярных бревен.
Партию бруса нужно готовить предварительно задолго до начала процесса строительства. Это обусловлено тем, что материал должен быть максимально просушен, поскольку влажное дерево через какое-то время будет рассыхаться. Это может привести к весьма нежелательным последствиям.
Внутренне обустройство бани
Компактная поверхность бани напрямую влияет на размеры комнат. Как правило, при проектировании бани 4х4 м внутреннее пространство делится на две части. Таким образом, отделяется предбанник, глубина которого варьируется в пределах 2 м.
Другая половина пространства снова делится на две части, одно из помещений будет предбанником, а другое – парилкой. В комнате 4х4 м можно оборудовать парилку шириной до 2,6 м. Минимальная ширина определяется размерами печи, полок и подходов к ним. Стандартная каменка имеет длину примерно 0,7 м. Ширина верхней полки 0,6 м, нижней 0,4 м. Если сложить все эти размеры и оставить проход, чтобы было удобно развернуться, то получим размер, который должен быть не менее 2 м.
Полы в этом помещении не должны быть скользкими, их часто делают деревянными. Если на пол укладывается плитка, ее выбирают не глянцевую, а с шероховатой поверхностью.
Внимание! Для обеспечения безопасности дверь из парилки в предбанник должна открываться быстро и легко. Ни в коем случае не должно быть никаких замков или защелок
Для естественного освещения помещение оборудуют окнами. Чаще всего довольствуются ближе к потолку, чтобы согреться. Также в них устанавливают шкаф или вешалки, их размещение следует предусмотреть еще на этапе проектирования. Если планируется ввести печь в предбанник, то следует тщательно рассчитать все размеры с учетом эргономики, чтобы никому не было тесно.
Теоретически предбанник можно отделать пластиком, однако этот материал не согласуется с общей экологической концепцией здания.
Особенности проектирования
Баня не предназначена для постоянного проживания, с точки зрения налогообложения это строение относится к хозяйственным постройкам и не требует разрешения на строительство. Постройку, как недвижимое имущество, необходимо зарегистрировать – внести в государственный реестр недвижимости. Для хозяйственных построек этот процесс упрощен и не требует обращения в БТИ для получения технического паспорта.
Статус хозяйственной постройки позволяет упростить этап проектирования. Строить можно по эскизному проекту, в ходе строительства в проект бани вносить изменения. При выборе размеров строения учитывается, что хозяйственные постройки, имеющие площадь менее 50 квадратных метров, подлежат льготному налогообложению.
Типовая баня состоит из парилки, моечного отделения, предбанника и комнаты отдыха. С точки зрения пожарной безопасности, постройка должна находиться на расстоянии 12-15 метров от жилого дома. На этапе проектирования выбирают форму строения, определяют размеры помещений, схему разводки электросети и водопровода, конструкцию парогенератора. Важным вопросом является подключение к внешним электросетям и водоводу, проблемой может стать необходимость отвода большого количества сточных вод.
Баню из профилированного бруса можно построить своими руками или приобрести готовое сооружение. На рынке представлен большой выбор готовых строений из обычного профилированного и клееного бруса.
При любом выборе надо учитывать следующие требования:
- Сауна или русская парилка должны иметь надежную теплоизоляцию,
- Необходимость обеспечения пожарной безопасности печей-каменок и электрических печей для сауны;
- Помещения должны вентилироваться, высокая влажность в комнате отдыха и предбаннике создает не комфортные условия;
- Электрическая сеть в парилке и моечном отделении должна иметь пониженное – безопасное напряжение;
- Потолок оборудуется пароизоляцией для защиты от конденсата.
Некоторые проекты предусматривают обустройство мансарды. Баня с мансардой из профилированного бруса имеет привлекательный вид и позволяет минимизировать размеры участка под застройку. Строение такой конструкции позволяет увеличить полезную площадь в два раза. Мансарда обеспечивает отвод излишков тепла и влаги.
