Разновидности клапанов и их конструктивные особенности
Все новые системы теплоснабжения, использующие радиаторные терморегуляторы, считаются динамическими. В процессе работы, терморегулятор, установленный на приборе отопления, реагирует на любые самые незначительные изменения температурного режима внутри комнаты, изменяя, таким образом, расход греющей воды.
Это создает в системе отопления изменяющийся или динамический режим функционирования. Он является предпосылкой внедрения автоматических/динамических балансировочных устройств.
Классификация балансировочных клапанов по параметрам:
- Видом рабочей среды теплоносителя: вода, пароводяная смесь , гликолевый состав;
- нормативные параметры теплоносителя по объемному расходу, Т и давлению;
- точки расположение на тепловой сети: подача, обратка или байпас;
- назначение и этажность объекта отопления; жилой/общественный, одноэтажный/многоэтажный;
- рабочей функции: автоматический/механический.
- практикуется также их комбинация по вариантам присоединения: резьбовое либо фланцевое.
Для выпуска клапанов можно использовать разнообразные материалы. Статические вентили, чаще всего, производятся из латуни, с фланцевым/резьбовым соединением либо чугуна, исключительно с фланцевым. Для динамических модификаций используют кроме латуни/чугуна еще и углеродистую сталь, которая способна максимально качественно обеспечить нормативные теплотехнические и гидравлические характеристики системы.
Ручные балансиры требуются для того, чтобы адаптировать тепловую сеть после установки, а автоматические меняют характеристики теплосети в период нагрева.
При выборе модификации балансира необходимо принимать во внимание различные параметры:
- Тип схемы нагрева с естественной/принудительной циркуляцией.
- Тепловые и гидравлические параметры сети.
- точка установки во внутридомовой системе.
- регулировочные параметры.
Механический балансир
Механический балансир Механический клапан имеет ручную регулировку, прекрасно действует в стабильной тепловой сети. Хорошо работает для жилых объектов с не очень большим числом приборов отопления. Облегчает выполнение ремонтно-наладочных работ, ввиду того что при ремонте отдельного нагревательного участка нет нужды отключать всю систему.
Такие модификации очень часто укомплектовываются измерительными ниппелями, способные измерять давление в системе, в зоне размещения клапана. Главное превосходство таких регуляторов является небольшая цена.
Механический балансир — эффективно устройство работает на тех объектах, где число радиаторов не более 5 единиц. При большем , механика не справляется и становится причиной разбалансировки схемы теплоснабжения. Когда термостат на 1-й батареи перекрыт, то увеличивается расход теплоносителя на втором. В связи, с чем температура воды в одних приборах отопления, может вырасти до точки кипения, а в других она будет оставаться холодной. Такую проблему могут разрешить только автоматические балансиры.
Автоматический балансир
Автоматический балансир Монтаж автоматических блоков производится на ответвления/стояках, обладающих значительным количеством батарей. От устройств механического типа они отличаются порядком функционирования. Балансир настраивают в положение наибольшей пропускной возможности. При уменьшении расхода горячей воды термостатом на одной из батарей давление увеличивается. Потом срабатывает механизм импульсной трубки, который анализирует величину перепада давления. Такой подход позволяет выполнять тонкую настройку сети.
Основные достоинства автоматических уравнителей:
- Наличие капиллярной трубки, способствующей мгновенной настройке;
- регулировочный блок при работе не меняет величину давления, тем самым не позволяя гидравлическим колебаниям в сети сбить установленный режим;
- при необходимости в общей сети можно установить особые температурные независимые зоны;
- высокая скорость настройки балансира, не позволяет термостатам перестроить свою работу, что гарантирует сбалансированную работу всей внутридомовой системы отопления.
Как настроить баланс радиаторной сети
К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.
С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.
Согласно инструкции, нужно повернуть вентиль до определенного уровня.
Для регулировки клапана существует два способа.
Способ 1
У опытных специалистов существует простой и проверенный способ регулировки системы.
Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.
Для более наглядного примера возьмем следующие характеристики системы.
Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.
Это означает, что следующие клапаны должны открыться на следующее количество оборотов:
| Первый балансировочный клапан | на 0,9 оборотов. |
| Второй балансировочный клапан | 1,8 оборотов. |
| Третий балансировочный клапан | 2.7 оборотов. |
| Четвертый | 3,6 оборотов. |
Способ 2
Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.
Весь процесс протекает в следующей последовательности:
- Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
- Измерить температуру всех батарей при помощи термометра.
- Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
- Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.
Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.
Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%.
Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.
Настройка клапанов баланса
Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.
К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.
От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.
Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.
Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды
Рис. 12 Пример таблицы для ручной настройки
Принцип действия
Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.
Рекомендуем ознакомиться: Как сделать короб трубы дымохода на крыше?
Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.
Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.
Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.
Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.
Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.
При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:
- из фторопласта;
- из плотной резины;
- из металла.
Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.
Как выполняется монтаж
При выполнении монтажа очень важно обеспечить требуемое положение клапана. При этом стрелка на корпусе должна совпадать с направлением движения теплоносителя. Такое положение позволит обеспечить не только нужное расчетное сопротивление клапана, но и требуемый расход
При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение
Такое положение позволит обеспечить не только нужное расчетное сопротивление клапана, но и требуемый расход. При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение.
В процессе монтажа стоит защитить рабочие органы арматуры от попадания различных механических загрязнений. Для этого перед клапаном надо установить грязевик или специальный фильтр. Чтобы устранить турбулентное движение жидкости необходимо предусмотреть перед и после клапана прямые участки достаточной длины. Данное требование в обязательном порядке указывается в документации к клапану.
Заполнять систему отопления, оснащенную балансировочным клапаном, необходимо особым образом. Для этого в системах, оснащенных динамическими клапанами, надо обязательно предусмотреть заправочные штуцеры, которые надо расположить в непосредственной близости от клапана на обратном трубопроводе. А клапана, смонтированные на подающем трубопроводе, необходимо предусмотрительно закрыть. Для настройки балансировочного клапана используется специальный расходомер или таблицы перепада давления и расхода. Однако в любом случае первоначальный расчет выполняется еще на стадии расчета отопительной системы.
Конструкция и принцип работы
Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:
- Поддерживать перепад давлений на одном уровне.
- Ограничивать расход теплоносителя.
- Перекрывать трубопроводную магистраль.
- Выполнять функции слива для рабочей жидкости.
Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:
- Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
- Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.

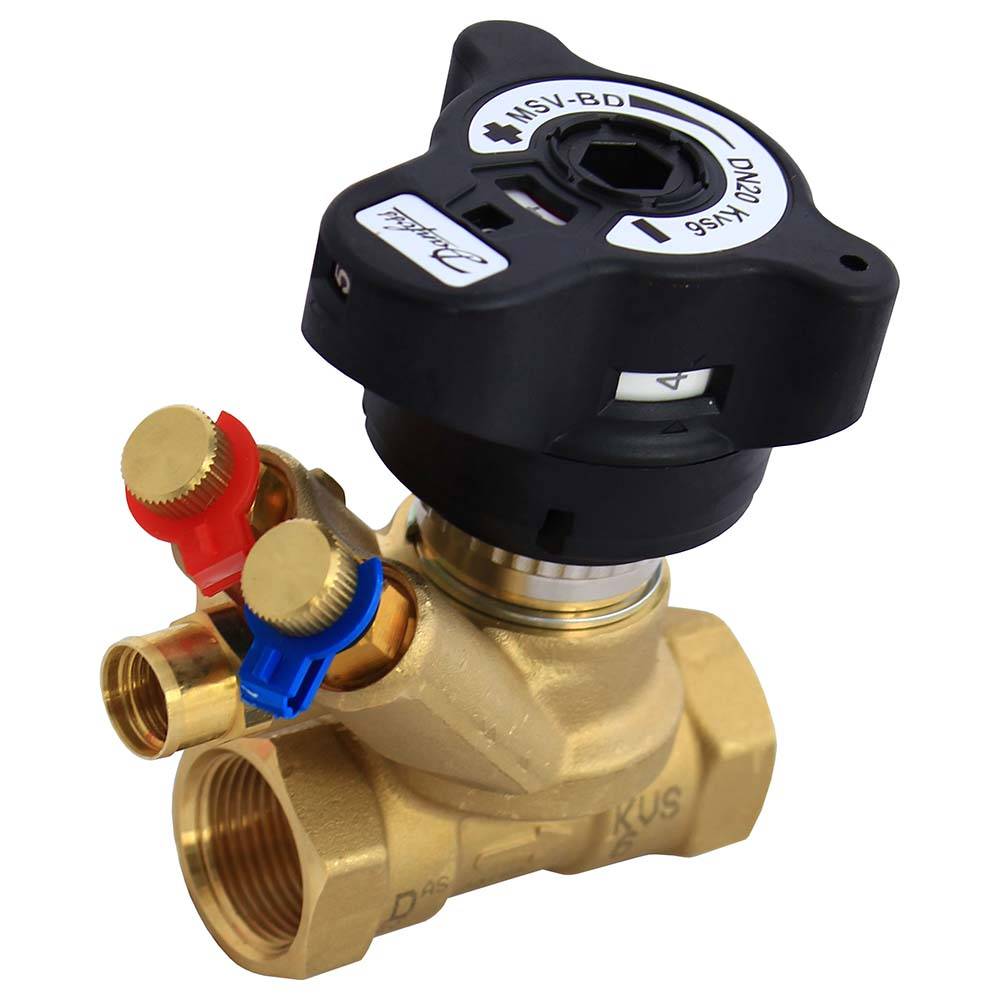

Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B
- Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
- Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
- Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
- Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.
Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция
Разновидности клапанов и их конструктивные особенности
На сегодняшний день существует два вида контролирующих клапанов, каждый из которых имеет свои эксплуатационные характеристики. Прежде чем покупать ту или иную модель, нужно тщательно изучить основное их описание. Чаще всего все специалисты осуществляют установку таких балансировочных клапанов:
- Универсальный агрегат с автоматической системой управления. Особенностью таких изделий является то, что они полностью контролируют систему отопления без вмешательства людей. Функциональные возможности клапана позволяют поддерживать постоянную разницу давления между обраткой и подачей в двухтрубной системе. Что касается однотрубного отопления, устройство контролирует беспрерывный расход теплоносителя. В продаже имеются многофункциональные модели, которые прекрасно работают в тандеме друг с другом. Использование таких агрегатов ведёт к тому, что меняется расход и разность давления в трубопроводе. Стоит отметить, что слаженная работа таких клапанов происходит благодаря специальной импульсной трубке. Внутренняя часть автоматического устройства больше напоминает поршневой редуктор понижения давления. Но не стоит их путать, ведь функции они выполняют совершенно разные.
- Ручной клапан. Это устройство занимает лидирующие позиции по востребованности из-за доступной цены и долговечности.
Любая качественная деталь должна в себя включать уплотнительные кольца, например А вот среди основных конструктивных особенностей специалисты отмечают несколько нюансов. Все дело в том, что качественная деталь обязательно должна состоять из таких элементов:
- Универсальный регулировочный шпиндель. Главная рабочая часть представлена в виде конуса, вкручиваемого в специальное седло. В момент активации шпинделя поток теплоносителя полностью перекрывается.
- Колпачок, который может быть изготовлен из различных материалов, но чаще всего из пластика. Стоит отметить, что наиболее качественными и долговечными считаются металлические изделия.
- Прочный латунный корпус, который оснащён всеми необходимыми патрубками с резьбой, чтобы пользователь имел возможность подключить трубы. Во внутреннем отсеке устройства расположено специальное седло в виде небольшого вертикального канала.
- Уплотнительные кольца из высококачественной резины.
Эти агрегаты выполняют следующие функции:
- Контролируют уровень давления внутри системы как до, так и после клапана.
- Обеспечивают надёжную фиксацию капиллярной трубки.
Каждый штуцер обязательно измеряет уровень давления, и если во время работы были выявлены внезапные перепады значений на регулирующем механизме, тогда осуществляется расчёт расхода воды.
Трёхходовой клапан для систем отопления: https://www.youtube.com/watch?v=1NSR7LR_geA
Типы клапанов
Системы теплоснабжения могут иметь перманентный или переменный расход источника тепловой энергии. В зависимости от этого показателя различают две разновидности вентиля:
- ручной;
- автоматический.
Ручные балансировочные клапана, как правило, применяют при постоянном расходе источника тепловой энергии. Регулировка осуществляется за счет рабочего конуса, выдвижение которого регулируется механическим поворотом рукояти. В свою очередь ручные клапаны подразделяются на следующие виды:
- однотрубные;
- двухтрубные.
Ручной балансировочный клапан
Автоматические балансировочные клапна используются для гидравлической увязки систем отопления и других систем с переменным расходом теплоносителя. Примером использования автоматического клапана может быть двухтрубная система с термостатом (типичный вариант системы с переменным расходом теплоносителя). Для гидравлической увязки автоматический балансировочный вентиль используется в комплекте с запорно-балансировочным клапаном.
Автоматический балансировочный клапан
Когда термостатические клапаны вследствие изменения температуры воздуха в помещении меняют расход теплоносителя через отопительные приборы, следовательно, и перепад давления, необходимо следить за тем, чтобы перепад не превысил заданное значение. Эту задачу решает автоматический клапан.
Когда термостат закрывается, перепад увеличивается до значения, установленного на клапане. В результате клапан тоже закрывается, создает оптимальные условия для работы термостатических клапанов и защищает от слишком большого перепада, следовательно, предотвращает появление шума.
Каждый такой регулятор оснащен регулировочным блоком, разработанный специально под определенный тип и размер клапана, что обеспечивает точность поддержания перепада давления. При этом теплоноситель расходуется эффективно без перерасхода, а система отопления является гидравлически устойчивой, что исключает необходимость постоянной регулировки и перенастройки системы эксплуатационными службами.
Принцип работы балансировочного клапана
Чтобы понять, как действует данное устройство, вкратце разберем принцип балансировки систем отопления. Представьте себе тупиковую ветвь системы с несколькими радиаторами – потребителями тепловой энергии. По трубе к ним следует подать такое количество нагретого до расчетной температуры теплоносителя, чтобы хватало на все обогреваемые помещения. Этот расход нам известен из расчета.
Когда батареи не оснащены термостатическими клапанами и расход теплоносителя для каждого из них является постоянным, то для гидравлической настройки используется ручной балансировочный клапан. Он устанавливается на обратном трубопроводе в месте врезки его в общую магистраль. Как это правильно делается, показано на схеме:
Затем проводятся измерения, как было рассказано в предыдущем разделе, и вентиль выставляется на необходимое число оборотов. Таким образом, требуемый постоянный расход теплоносителя в регулируемой ветви обеспечен. Но что делать, когда величина расхода постоянно меняется? Эта ситуация возможна в том случае, когда на батареях стоят термостатические регуляторы, управляющие интенсивностью нагрева комнаты. Они создают на пути жидкости препятствие, уменьшая ее проток. Тогда и в общем обратном трубопроводе расход будет все время меняться.
Установка ручного балансировочного крана, обеспечивающего фиксированное количество теплоносителя, даст эффект, когда число радиаторов невелико (до 5 шт.). Ограничив пределы регулирования термостатов, схему еще можно настроить. Если же батарей больше 5, то они пойдут вразнос. Перекрывание потока воды термостатом первого радиатора приведет к его увеличению на втором. Клапан на нем тоже станет закрываться, расход пойдет на третий и так далее. В результате такой работы одни батареи будут перегреваться, другие – недогреваться, словом, полная разбалансировка всей ветки.
На ветки или стояки с большим числом отопительных приборов для четкой работы системы нужно ставить автоматические балансировочные клапаны. Как это следует делать, показано на схемах:
Принцип действия тут следующий. Выполняется настройка балансового вентиля на максимальный расчетный расход теплоносителя. В процессе работы, когда термостат любого радиатора станет уменьшать потребление горячей воды, то давление на участке начнет расти.
Посредством капиллярной трубки об этом «узнает» автоматический регулятор перепада давления. Он быстро скорректирует расход теплоносителя, и тогда остальные термостаты не успеют сработать на перекрывание, система останется гидравлически сбалансированной.
Как регулировать балансировочный кран в системе отопления
Настройка механического балансира Перед тем как настраивать баланс радиаторной сети необходимо изучить инструкцию к клапану, которая прилагается при его покупке. В ней обозначена схема регулировки, если пользователь правильно все установит, то сможет реально снизать затраты на тепловую энергию. Регулировку клапана можно выполнить двумя способами.
Первый способ регулировки клапана
Это самый простой и проверенный вариант регулировки, который рекомендуют опытные настройщики теплового режима в водяных сетях теплоснабжения. Для этого потребуется разделить количество оборотов клапана на число батарей, установленных в контуре нагрева по периметру комнаты. Такой прием даёт возможность правильно определять шаг алгоритма настройки. Метод состоит в закрытии всех вентилей в обратном порядке — от крайней к первой батареи по отношению к источнику нагрева.
Например, для тупиковой схемы, имеющей 4 радиатора, оснащенные механическими балансировочными клапанами и регулировкой шпинделя 4.5 оборота:
4.5:4 = 1.1 оборота
Схема открытия:
- Первый балансировочный вентиль – 1.1 оборот.
- Второй балансировочный вентиль – 2.2 оборот.
- Третий балансировочный вентиль – 3.3 оборот.
- Четвертый балансировочный вентиль – 4.5 оборот.
Второй способ настройки балансира
Существует еще один, очень качественный способ балансировки. Выполняется он намного быстрее, и содержит в себе способность учета некоторой специфики месторасположения батареи. Единственно, что для его выполнения потребуется — термометр контактного типа.
Полный процесс проходит в такой очередности:
- Открывают все вентиля и дают возможность сети войти в температурное равновесие с рабочей температурой, например, в 80 С.
- Измеряют температуру всех приборов отопления.
- Устраняют разницу методом перекрытия первых и средних кранов. Крайние клапаны не регулируются.
- Обычно, первый клапан проворачивается не более чем на 1.5 об, а средние — на 2.5 об.
- Дают возможность системе прийти в температурное равновесие в течение 20 мин
- Производят замер температур и выполняют настройку клапанов дальше, если в этом будет необходимость.
Характеристики балансировочных клапанов
Данный вид арматуры выпускается производителями в широком ассортименте. Устройства отличаются между собой по ряду критериев. Технические характеристики балансировочных клапанов определяются ГОСТом и включают:
- номинальное давление для стабильной эксплуатации (PN);
- номинальный диаметр отверстия патрубков (DN);
- пропуск Kvs (количество воды, проходящее через устройство);
- авторитет (регулирующая способность);
- расходные характеристики (параболическая, логарифмическая).
Также балансировочные клапаны классифицируются по следующим параметрам:
- типу рабочей среды (пар, вода, гликолевый раствор);
- месту монтажа (байпас, обратный или подающий трубопровод);
- виду объекта (частный дом, многоквартирное или общественное здание);
- методу присоединения (резьбовое, фланцевое).
Настройка баланса радиаторной сети
От правильности регулирования системы зависит качество обогрева помещения. К каждому вентилю прилагается руководство пользователя, в котором описан способ вычисления количества поворотов рукоятки. Согласно инструкции можно выставить настройки таким образом, чтобы был оптимальный расход теплоносителя и экономия на отоплении.
По инструкции вентиль крутится до определенного уровня. Для регулировки существует два способа. Выбор подходящего зависит только от удобства для мастера и наличия инструмента.
Способ 1
Ручной способ настройки в зависимости от количества радиаторов
Этот метод предлагают опытные специалисты. Они мысленно делят обороты вентиля на число радиаторов, которые размещены по всему периметру помещения. Путем такого расчета можно безошибочно определить нужный шаг корректировки. Основной принцип заключается в перекрытии всех кранов в обратном порядке.
Примером может служить система, состоящая из 5 батарей с клапанами ручного вида. Шпиндель регулируется на 4,5 оборота. Для определения шага нужно разделить 4,5 на 5 и получить 0,9 оборота.
Это простой и надежный способ, которым может воспользоваться любой человек, занимающийся регулировкой системы в своем доме, без использования дополнительных приспособлений.
Способ 2
Настройка в зависимости от пропускной способности клапана
Это также эффективный метод регулировки, но для его осуществления потребуется специальный термометр контактного типа. Такая методика более быстрая и позволяет изменять настройки каждого радиатора с учетом его индивидуальных особенностей.
Алгоритм процесса:
- Открыть все клапаны. Необходимо дать системе нагреться до 80°С.
- Измерить температуру каждого радиатора с помощью термометра.
- Устранить получившуюся разницу между первыми и средними кранами путем их перекрытия. Обычно первый проворачивают на 1,5 поворота, а средние на 2,5.
Далее в течение 20 минут запрещено проводить любые регулировочные работы. Когда система адаптируется к новым условиям, следует снова произвести замеры каждого элемента отопительной системы. Основной задачей, как и в предыдущем случае, является устранение температурной разницы, с которой греются все радиаторы.
Клапана от датского производителя Danfoss.
Помимо оборудования компании , еще одним производителем является датская компания , поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.
Автоматический клапан ASV-M.
Автоматический балансировочный клапан ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.
Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.
Виды балансировочных клапанов
Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.
По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.
Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.
Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.
Рисунок 4: ручные балансирующие клапаны для разных типов батарей
- По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
- По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.
Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)
По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.
Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.
Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)
Для чего нужен
Как можно понять из названия, указанное устройство используется для балансировки отопительной системы. Основной задачей подобных операций считается равномерное распределение тепла во всех ответвлениях на системе. Таким образом, каждый из установленных радиаторов сможет получить нужное количество теплоносителя определённой температуры.
Обратите внимание! При ведении разговора о настройке системы имеется в виду предварительный расход теплоносителя для эффективной работы каждого из участков. В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб
В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя
В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб. В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя.
Заметим, что все описанные способы считаются устаревшими. На данный момент в отопительных системах устанавливают специальный регулирующий клапан, собранный по принципу вентиля. В корпус прибора установлены два штуцера, которые используются для следующих целей:
- Измерение давления воды в системе до и после прохождения клапана;
- Подключают специальную капиллярную трубку для регулировки работы приспособления.
Ручной балансировочный клапан Во время измерения давления каждый из задействованных штуцеров определяет его величину, а также параметры перепада после прохождения регулятора. Основываясь на полученных данных по инструкции к устройству можно рассчитать необходимое число поворота рукоятки для нормального расхода воды в отопительной системе.
Обратите внимание! Балансировочные клапана некоторых известных производителей, например, торговой марки «Danfoss» имеют специальное цифровое табло, из информации на котором потребитель может узнать о количестве протекающей по трубам жидкости. Основным недостатком таких приспособлений считается высокая цена
