Устройство автополива в теплице своими руками

Как сделать автополив в теплице из пластиковых труб своими руками

Чтобы сделать автоматический полив теплицы своими руками, на лист бумаги наносят схему. По приведенным размерам производят просчет необходимого материала. Для обустройства капельного полива потребуются:

  • магистральный водопроводный кабель;
  • пластиковая труба;
  • дозаторы;
  • переходники;
  • краники.

Подготовив материал, подводят необходимые коммуникации: водопровод и электричество. Некоторые автоматические системы работают автономно от батарейки или на солнечном источнике питания. Пошаговая инструкция по обустройству автополива теплицы из пластиковых труб:

Подготавливают участок для установки емкости под воду. Делают каркас под парапет из деревянного бруса 10*10 см. Поверх настилают доски 10-15*5 см. Высоту рассчитывают самостоятельно от 1 м до 2 м. Устанавливают бочку. Подключают магистральный кабель при помощи переходников для капельного орошения. Если предусмотрен автополив, его устанавливают рядом с бочкой и подключают в систему водоснабжения. Монтируют фильтр и краны

Стрелки на кране указывают на направление воды, важно правильно расположить фильтр В пластиковой трубе проделывают отверстия с шагом 15-30 см. Подключают ее к магистральному кабелю при помощи переходников для капельной системы орошения. Соединение пластиковых труб к магистральному проводу производят при помощи фитингов

Соединение пластиковых труб к магистральному проводу производят при помощи фитингов

В проделанные отверстия на пластиковой трубе вставляют уплотнители. Затем монтируютт старт-коннектор с краником. Далее устанавливают гибкие трубки и отводят их к растениям. Обустроив каждую грядку краником, можно регулировать интенсивность полива разных культур

Внимание! Следует учитывать давление водопровода. Если емкость для забора воды расположена высоко, под небольшим напором бочка останется пустой, поэтому предусматривают установку насоса

4 Особенности некоторых фирменных систем

Система полива “Аква Дуся”

Новейшие технологии в сфере организации автоматического орошения теплиц позволяют управлять такими системами, находясь за тысячи километров от места событий. Производство оборудования для полива с дистанционным управлением уже освоили известные фирмы “Аква Дуся”, Arduino, Gardena. Особенности первой модели:

  • обеспечивает автополив в теплице водой заданной температуры;
  • позволяет выключать и запускать оборудование в установленное посредством таймера время;
  • имеет в составе компактные капельницы;
  • предоставляет возможность задавать программу в разных интервалах с определенной частотой.

Автополив “Гардена” выпускается в капельном варианте и в форме дождевателя. Последние модели обычно стационарного исполнения сложных конструкций: выдвижные и многоконтурные системы. С их помощью орошают участки до 380 кв. м. Все фирменные установки отличаются экономичностью, удобством эксплуатации, высокой производительностью и надежностью. Но все эти прелести стоят больших денег, а изготовить своими руками автополив в теплице можно почти бесплатно, испытав вдобавок чувство удовлетворения от результатов своего труда.

Желательные аксессуары для системы автополива

Типы автоматического полива

Чем отличаются указанные системы?

  1. Капельная система подходит тем, кто ориентирован на экономию воды. В данном случае влага в почву поступает дозировано.
  2. Дождевальная система по принципу действия похожа на дождь. Она понравится тем растениям, которые не боятся избытка влаги.

Так как вода имеет большое значение для растений, относиться к ней нужно с бережливостью. Для этого и был придуман автоматический полив в теплице. Если говорить о затратах электроэнергии, они будут зависеть от того, какую систему Вы выберете. В целом, выбор автоматической системы полива нельзя рассматривать как отдельный элемент. Решив заниматься выращиванием растений в теплице, нужно правильно выбрать все компоненты конструкции, которые будут гармонично дополнять друг друга, создавая растениям оптимальные условия для роста и развития.

Особенности дождевальной системы

Дождевальная система производит полив по заданному графику. При правильной установке внешний вид клумбы или теплицы испорчен не будет, так как система полива прячется в земле, а на поверхности остаются лишь небольшие фонтанчики. Лучшее время для монтажа – осень.

Система стоит недешево, но она обязательно окупится в дальнейшем. Главное в ней – наличие пульта управления, который позволит следить за поливом по заданной программе, которая устанавливается на определенный срок.

Трубы подсоединяются к электромагнитным клапанам. С пульта на них подается команда – открыться или закрыться. Так на головки для полива подается вода, а полив в дальнейшем производит спринклер. Если необходимо производить полив небольшого участка, рекомендуется устанавливать веерные головки. Они работают в радиусе 5 метров.

Важно! Выбирая дождевальную систему, обращайте внимание на фирму-производителя. Компания должна быть известной, а отзывы о ней – положительными

Монтаж дождевальной системы

Нормальное функционирование дождевой системы обеспечивается значительным количеством оборудования.

Вам потребуются:

  • поливочные головки;
  • оборудование для управления поливом.

Установка поливочных головок осуществляется путем погружения их под слой земли. В них находятся штоки снабженные форсунками, которые выдвигаются при подаче давления, создаваемого водным потоком, в общую систему, за счет чего осуществляется полив.

Также нужны электромагнитные клапаны, обеспечивающие включение подачи воды при возникшей необходимости (программируемая опция), с последующим ее отключением. Клапаны монтируются в коробках, как было указано ранее, под землей. Возможна также их установка открытым способом, который предполагает размещение элементов в соответствующей панели. Поливочные зоны формируются в соответствии с выращиваемыми в теплице видами растений.

Пульт управления является «мозговым центром» системы. Для его монтажа потребуется осуществить прокладку кабеля. К пульту управления подсоединяют метеодатчики, реагирующие на изменение влажности воздуха. Если имеет место переувлажнение воздуха, система автополива отключится сама по себе.

Важной составляющей системы автополива является трубопровод. Для него потребуются трубы ПНД различных диаметров. Их соединяют при помощи фитингов или методом сварки

Трубы прокладываются под землей на глубину 40 см

Их соединяют при помощи фитингов или методом сварки. Трубы прокладываются под землей на глубину 40 см.

Итак, для оборудования системы автополива потребуется:

  1. произвести монтаж насосов;
  2. вырыть канавы;
  3. установить пульт управления;
  4. проложить трубопровод;
  5. установить клапаны и иные дополнительные элементы;
  6. проверить герметичность и работоспособность системы;
  7. засыпать канавы, в которых находится трубопровод, грунтом.

Капельная система: особенности и монтаж

Основное преимущество капельной системы – более низкая стоимость. В данном случае вода идет для каждой грядки из отдельной бочки. Более того, вода может подаваться вместе с удобрениями и прямо в прикорневую зону.

С магистральным трубопроводом систему связывает только кран. Посредством него наполняется бак.

Также потребуется накопительный бак, насос, рассекатели, автоматика и трубы. То есть капельная система отличается от дождевальной принципом подачи воды.

Устройство автоматического капельного полива

Автоматический полив работает по принципу цикличной подачи воды. Для этого на выходе из накопительного бака, подключенного к напорному водопроводу, ставится дозирующее устройство — контроллер.

Через определенные промежутки времени он открывает клапан системы орошения. После этого вода из емкости самотеком или с помощью насоса подается в капельные трубки и через форсунки попадает к корню каждого высаженного растения.

Временные промежутки работы авто полива рассчитываются так, чтобы почва хорошо увлажнилась, но к моменту очередного пуска успела подсохнуть. Постоянный уровень воды в емкости поддерживает поплавковый клапан.

Важным элементом подобной системы является водяной фильтр. Он предохраняет форсунки капельной ленты от засорения.

Поскольку рассада, огурцы, томаты, перцы и другие овощи требуют разного количества воды, настройку контроллера владелец выполняет вручную. Он опытным путем выставляет время включения и отключения – в зависимости от требуемой интенсивности орошения и общей площади грядок.

Правила расчета

Расчет количества воды для капельного полива — это важный этап планирования системы ирригации. Он помогает обеспечить оптимальное влажное состояние почвы, сохраняя водные ресурсы и обеспечивая здоровье растений. Вот несколько основных аспектов, которые нужно учесть при расчете воды для капельного полива:

ПараметрПояснение
Тип почвыВ разных типах почвы (песчаная, глинистая, супесчаная) вода впитывается и удерживается по-разному, что влияет на скорость и длительность полива.
Климатические условияТемпература, влажность, интенсивность солнечного света, скорость ветра — все это влияет на скорость испарения воды.
Вид растенияРазные растения требуют разного количества воды в зависимости от их размера, стадии роста, вида и многих других факторов.
Частота поливаНужно учесть, как часто вы будете поливать растения. Некоторые растения предпочитают более умеренное, но частое увлажнение, другим подходит реже, но обильнее.
Скорость подачи капельницыКаждая капельница имеет определенную скорость подачи воды (обычно измеряется в литрах в час), которая должна учитываться при расчете.

Капельный полив из бочки для теплицы: принцип работы системы

Капельное орошение впервые было использовано в 1950 году в Израиле. Для данной местности был характерен дефицит воды, поэтому ученые пытались отыскать способ орошения растений при минимальных затратах водного ресурса. Как показала практика, данный вариант полива позволял экономить не только воду, но и трудовые ресурсы, а также способствовал повышению урожайности на 30-40%.

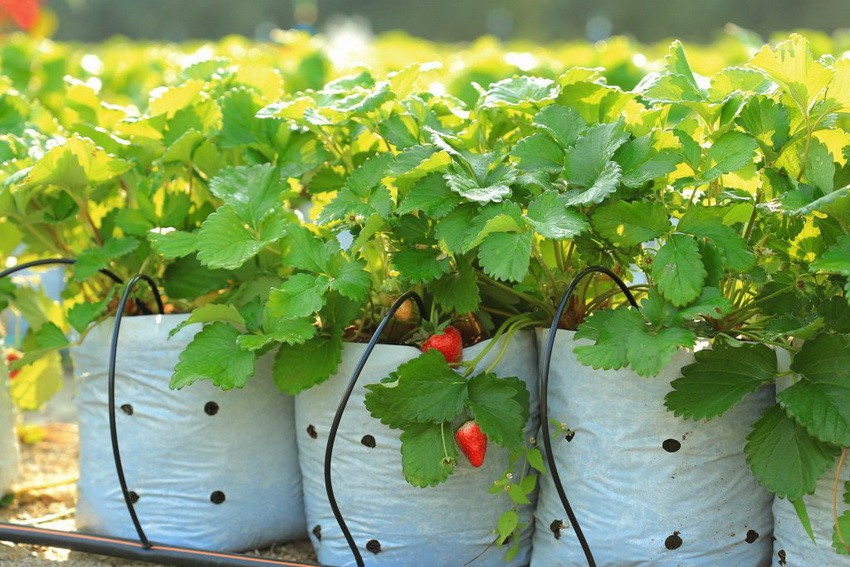

Принцип работы капельного полива основан на подаче воды в небольших количествах прямо к корневой системе растения

Для теплиц наиболее целесообразно организовать систему капельного полива из бочки. Она состоит из накопительной емкости, магистрального трубопровода и отводящих шлангов с капельницами. Все элементы соединяются с помощью фасонных комплектующих: уголков, тройников, соединений с краном, ремонтных фитингов.

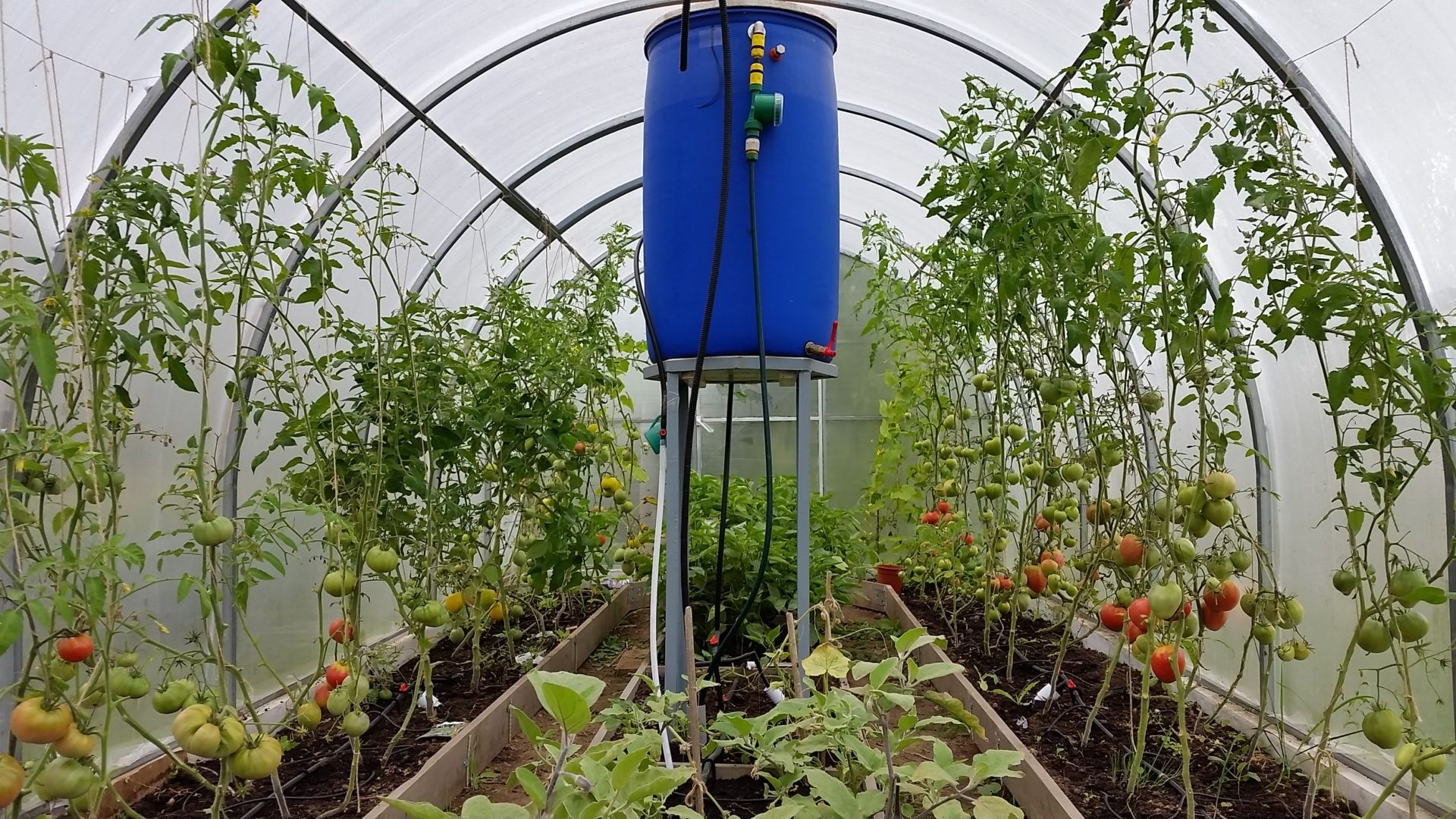

Принцип действия такого орошения состоит в следующем. От накопительной емкости через фильтр отводится магистраль, к которой присоединяются отводные трубопроводы, располагающиеся по всей длине грядок. В них равномерно вдоль всего изделия выполнены отверстия диаметром 3-8 мм для капельниц, через которые жидкость просачивается к корням растений. Для создания напора емкость должна располагаться на некоторой высоте от 0,5-3 м. Так обеспечивается самотечный полив. Если напора недостаточно, тогда следует установить погружной насос для капельного полива из бочки.

Для создания напора воды в магистральной трубе системы необходимо устанавливать емкости на небольшой высоте или использовать насос

Систему можно автоматизировать, установив контроллер, который позволит осуществлять полив в определенное время с необходимой интенсивностью. К тому же установка нескольких таймеров на некоторых участках сети позволит создать определенный режим полива индивидуально для каждой группы растений.

4 Особенности некоторых фирменных систем

Система полива “Аква Дуся”

Новейшие технологии в сфере организации автоматического орошения теплиц позволяют управлять такими системами, находясь за тысячи километров от места событий. Производство оборудования для полива с дистанционным управлением уже освоили известные фирмы “Аква Дуся”, Arduino, Gardena. Особенности первой модели:

  • обеспечивает автополив в теплице водой заданной температуры;
  • позволяет выключать и запускать оборудование в установленное посредством таймера время;
  • имеет в составе компактные капельницы;
  • предоставляет возможность задавать программу в разных интервалах с определенной частотой.

Автополив “Гардена” выпускается в капельном варианте и в форме дождевателя. Последние модели обычно стационарного исполнения сложных конструкций: выдвижные и многоконтурные системы. С их помощью орошают участки до 380 кв. м. Все фирменные установки отличаются экономичностью, удобством эксплуатации, высокой производительностью и надежностью. Но все эти прелести стоят больших денег, а изготовить своими руками автополив в теплице можно почти бесплатно, испытав вдобавок чувство удовлетворения от результатов своего труда.

Плюсы и минусы капельного полива

Распространенность системы капельного полива обусловлена ее действительной пользой для сельского хозяйства в масштабах обычной дачи или целого аграрного предприятие.

Достоинства

  • экономия водных ресурсов. Капельный полив не допускает перерасхода воды впустую, каждая капля находит своего потребителя. При обычном способе полива лейкой немало воды теряется или попадает не по назначению, капельный вариант не допускает такой расточительности;
  • благодаря постоянной и дозированной по норме порции воды, растения лучше реагируют на уход, в результате урожайность поднимается до 70%;
  • изолированный полив под каждый куст ограничивает распространение семян сорняков. Кроме того, полив осуществляется непосредственно к корневой системе культурных растений, на остальной площади грунт немного подсыхает, создавая для сорняков не благоприятные условия. За счет уменьшения количества сорняков в теплице, уменьшается необходимость в периодической прополке, что экономит силы дачника;
  • постоянное увлажнение грунта исключает возможность его эрозии;
  • вода поступает в грунт, минуя стебли и листья растений, что сильно снижает риск их заболевания.

Недостатки

  • необходимость тратить средства на приобретения системы и ее установку;
  • необходимость периодического обслуживания системы с заменой некоторых износившихся элементов.

Полностью оценить автоматическую систему полива получится только после того, как рассада растений укоренится и пойдет в активный рост. Хозяева быстро увидят, насколько легче становится уход, как повышается урожайность, и насколько больше времени остается для полноценного отдыха.

Капельный полив в теплице своими руками

Если не хочется тратиться, а автополив в теплице установить необходимо, можно сделать его самостоятельно. Для этого не требуется использования специальных приспособлений. Материалы для автоорошения легко можно найти.

Расчет объема воды и продолжительности полива

В первую очередь придется рассчитать объем воды и продолжительность орошения грядок в теплице. Измеряют длину грядок и записывают полученное число. Исходя из него будет рассчитываться объем воды. Затем следует расчертить расположение каждого трубопровода, а также емкости для жидкости. Объем воды зависит от длины системы. Если она слишком длинная, то капельную систему желательно разбить на несколько бочек, либо подключить ее к постоянному источнику воды.

Набор инструментов и материалов

Помимо основных конструкционных элементов системы капельного полива, потребуются следующие материалы:

Их вид (обжимные, резьбовые, сварные) будет зависеть от материала изготовления труб.

Необходим для организации подачи воды из бочки. Оптимальный диаметр — 25-32 мм (с наружной резьбой).

Кран с внутренней резьбой 25-32 мм.

Устанавливается на отвод для емкости. Желательно использовать вентильные краны. В отличие от шаровых, с их помощью будет возможно регулировать общую подачу воды.

Шпильки для капельниц

Необходимы для капельной системы поверхностного типа, в которой вода подается к корням растений не снизу через почву, а из расположенной рядом капельницы.

Если вместо подводящих линий с капельницами планируется применить капельную ленту, то потребуются старт-коннекторы и концевые заглушки для таких лент.

Инструменты

  • труборез (для полипропилена и ПНД);
  • ножовка по металлу и клупп (для металлических труб);

Для присоединения капельниц к трубам будет необходима дрель со сверлом, соответствующим диаметру подключения капельницы.

Какой лучше купить автополив для теплиц: обзор популярных комплектов

Те, кто не желает заниматься самостоятельным подбором элементов для системы орошения, могут купить автополив в готовом виде. Одним из наиболее популярных вариантов для осуществления капельного полива является система «Аквадуся». Она рассчитана на площадь территории до 5 м². Максимальное время полива составляет 1 час.

Системы автополива обладают сенсорами, которые измеряют влажность и поэтому отключаются во время дождя

В состав комплекта входят шланги, капельницы и контроллер, который работает от обычных батареек. С помощью «Аквадуси» можно организовать полив для 50 растений. Система проста в использовании и может быть смонтирована самостоятельно, без привлечения специалистов, что осуществляется на основании подробной инструкции, идущей в комплекте к изделию. Срок эксплуатации автополива составляет не менее 5 лет. Приобрести систему можно за 5400 руб.

Еще одной популярной моделью автополива для теплиц, купить которую можно за 6500 руб., является комплект «Жук». Название прикорневой капельной системы произошло от внешнего вида расположения шланга, напоминающего насекомого. Модель характеризуется простой конструкцией, которую может собрать даже начинающий мастер. Система рассчитана на полив 60 растений на площади 18 м². Но существует и парниковый вариант, рассчитанный на 30 растений на площади 6 м².

Монтаж и подключение системы капельного автополива от емкости «Жук»

Автополив «Жук» состоит из магистральных трубопроводов и мелких ответвлений, попарно располагающихся друг напротив друга, на концах которых находятся капельницы синусоидной формы, что предотвращает их засорение. В комплект может не входить таймер, что требует дополнительного приобретения устройства. Система оснащена фильтром, автоматически очищающим воду от механических примесей. Подключается автополив к крану сети централизованного водоснабжения или к водомерной бочке, которая обычно располагается на высоте до 4 м. Полив может длиться до 2 часов с интервалом от 1 до 160 часов.

Характеристика вариантов автоматических систем полива газона

Лидирующую позицию среди производителей систем автоматического орошения занимает компания Хантер, которая предлагает широкий ассортимент комплектующих для полива как небольших территорий, так и коммерческих площадок. В каталогах производителя представлены как готовые полностью автоматизированные системы орошения высокой производительности, так и различные приспособления, предназначенные для самостоятельной комплектации схемы. Купить систему автополива, рассчитанную на 20 м², в среднем можно за 50 000 руб.

Системы полива Hanter разделяются на веерные и роторные

Дождеватели представлены в двух видах: веерные и роторные. Первый вариант имеет простую конструкцию и несложный принцип работы. Форсунки для таких изделий изготавливаются из качественного пластика, поэтому характеризуются долговечностью и надежностью. Для веерных дождевателей можно приобрести круглые, полосатые, регулируемые и нерегулируемые элементы. Роторные дождеватели отличаются сложной конструкцией. Расход воды контролируется благодаря особому расположению головки, что определяется необходимым радиусом. Орошение с помощью дождевателей может осуществляться на территории протяженностью от 1 до 30 м.

Контроллеры и датчики автополива Hunter выполняют разные задачи, которые определяются на стадии программирования. Питание устройств осуществляется от сети или аккумуляторов. Элементы управления можно выбрать как для наружного, так и для внутреннего монтажа.

Продвинутая система управления автополива позволяет программно управлять всему функциями

Не менее популярной системой орошения является автополив Гардена. В состав готового комплекта входят контроллер, полиэтиленовые трубопроводы и дождеватели. Система предназначена для орошения территории до 380 м². Это осуществляется благодаря выдвижным турбодождевателям, на которых регулируется дальность полива.

Контроллер оснащен датчиком дождя и влажности, вследствие чего проверяется влажностный режим окружающей среды и почвы. Цена автополива, рассчитанного на 20 м², составляет 60 000 руб. Организация автоматической поливочной системы для огорода, сада, газона или теплицы позволяет рационально использовать воду и одновременно насыщать почву необходимым количеством влаги, которая требуется для нормального роста зеленых насаждений. В зависимости от типа растений и площади территории можно самостоятельно организовать одну из разновидностей системы автополива, наиболее подходящую для конкретных условий, подробно изучив при этом особенности ее монтажа.

Изготовление системы автоматического полива своими руками

Чтобы не покупать дорогую систему автоматического полива в магазине, можно сделать ее своими руками. Для этого нужно приобрести в магазине какой-нибудь недорогой поливочный набор, типа «Садовод-15» и набор фильтров.

Чтобы установить систему автоматического капельного полива необходимо выполнить следующие действия:

  1. Прежде всего, на бумаге нужно сделать чертеж участка и обозначить на нем места, нуждающиеся в капельном поливе, включая отдельные растения и целые грядки. Размещение всех капельных шлангов, трубопроводов и запорной арматуры необходимо тщательно продумать. Если участок находиться под уклоном, то трубы подачи воды необходимо размещать строго горизонтально, а капельные шланги – под уклоном. На схеме должны быть все отметки соединения труб для точного расчета количества разветвителей, элементов соединений, заглушек и кранов. Соединителями могут послужить тройники или старт-коннекторы, которые устанавливаются в трубу.

Необходимо установить большую емкость для воды. Для этого берется обыкновенная бочка и устанавливается на высоту 1,5-2 м над уровнем земли. Бочку подключают к общей системе водоснабжения, или подводят шланг, через который ее периодически будут заполнять водой. За день вода под лучами солнца нагревается, а вечером можно производить полив растений подогретой водой, что благоприятно влияет на их рост. Бочку необходимо накрыть, чтобы под лучами солнца вода в ней не зацветала.

К подвешенной бочке присоединяется магистральная труба толщиной не меньше 25мм. Можно использовать полиэтиленовую трубу, в которой очень удобно сверлить отверстия для стартеров.

Следующим этапом будет точный расчет количества рядов в теплице. Например, если грядка состоит из 10 рядок по 15 метров, то понадобится немного больше 150 м капельной ленты (оставить немного про запас).

После установки фильтров можно приступить к установке стартера или миникрана-стартера. Для этого в магистральной трубе сверлится специальное отверстие диаметром 14 мм. В просверленные отверстия вставляются резинки-уплотнители, чтобы исключить протекание, а потом уже стартеры. В конце ряда в капельной ленте ставят заглушку. Для этого обрезают край на 5 см, кончик ленты скручивают и отрезанный край надевают на скрученный кончик.
После формирования грядок и установки капельной ленты можно приступить к установке электрических контроллеров, получающих питание от автономных батареек.

Устройство

Перед тем, как приступить к самостоятельной сборке системы для полива растений в теплице, необходимо подготовить все ее элементы:

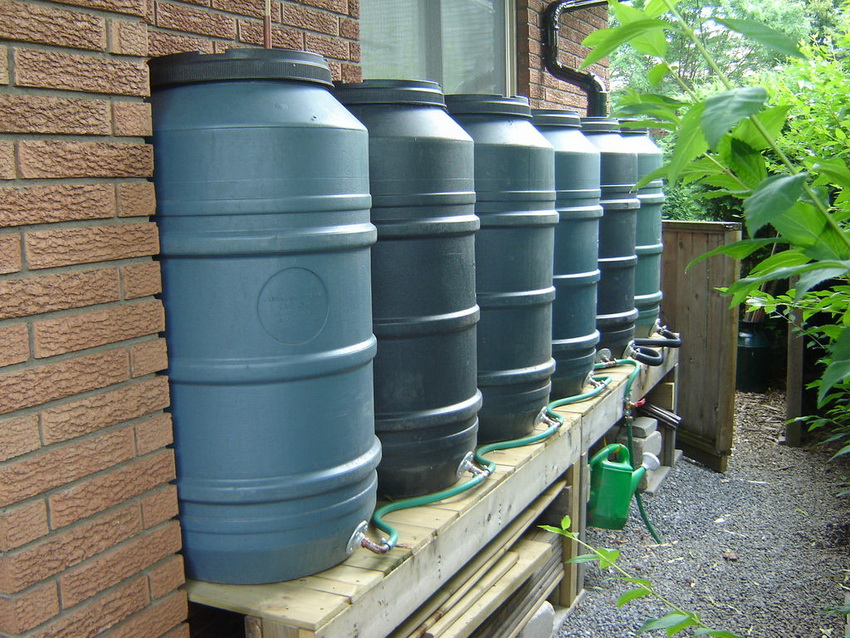

Баллон или бочка для воды. На участке устанавливается бочка, которую нужно время от времени пополнять водой. В качестве емкости может быть использована не только пластиковая или металлическая тара, но и естественный водоем, если он есть поблизости – трубка для полива опускается в озеро или реку, и вода поступает в теплицу.

Насос. Если в качестве источника воды выбрана река, скважина или другой естественный водоем, необходимо установить дренажный насос. В случае, когда требуется откачка воды, устанавливаются специальные насосы с функцией перекачивания.

Фильтр. Вода, используемая для полива, не всегда чистая и свежая

Чтобы не навредить растениям, важно установить фильтр. Кроме того, если не очищать воду, каналы капельницы забьются, и их придется постоянно менять

Кран

С помощью крана можно регулировать процесс поступления воды в капельницы. Стартовый кран устанавливается в самом начале магистрали, а второй – проходной, используется для перекрытия потока воды в определенных участках.

Лента и трубка с капельной подачей жидкости. Основной элемент – лента, через которую вода проходит от бочки к корням растений. Диаметр отверстий в капельнице подбирается индивидуально, в зависимости от степени полива того или иного растения.

Схема, как устроена система, показана на рисунке:

Как правильно поливать в теплице?

Правильный полив в теплице играет ключевую роль в выращивании здоровых и продуктивных растений. Вот несколько рекомендаций по поливу в теплице:

  1. Регулярность полива: Регулярный полив поможет поддерживать постоянный уровень влажности в почве, что является важным для роста растений в теплице. Обычно тепличные растения поливают 2-3 раза в неделю в зависимости от климатических условий и типа почвы.

  2. Интенсивность полива: Полив должен быть достаточно интенсивным, чтобы вода достигала корневой зоны растений, но при этом не должен быть избыточным, чтобы избежать залегания воды и гниения корней.

  3. Время полива: Рекомендуется поливать растения в теплице в утренние или вечерние часы, чтобы избежать высокой температуры днем, которая может вызвать испарение воды и повреждение листьев.

  4. Система полива: Использование автоматических систем полива может облегчить процесс полива и обеспечить регулярный подачу воды к растениям. Также стоит установить капельную поливную систему, которая позволяет точно дозировать воду и уменьшить расход воды.

  5. Контроль качества воды: Вода, используемая для полива, должна быть чистой и без вредных примесей, таких как хлор или соли. Перед использованием воды для полива следует проверить ее качество, и при необходимости использовать фильтры или обработку воды.

  6. Подкормка: При поливе растений в теплице можно добавлять удобрения, которые помогут увеличить урожай и улучшить качество плодов и овощей. Но не стоит переусердствовать с удобрениями, чтобы избежать перегрузки почвы.

Следуя этим рекомендациям, можно обеспечить правильный полив в теплице и выращивание здоровых и продуктивных растений.
