Проектирование водопровода
Решение задачи о том, как сделать водопровод на даче, начинается с проекта. Он включает в себя расположение насосного оборудования, водоводов, точек разбора, места слива воды на зиму. Определяет место для фильтров, нагревателя, других потребителей.
Потребуется следующая информация.
Отправной точкой проектирования служит глубина промерзания различных видов грунта. Для каждого региона она указана в СНиП 2.02.01-83.
Рельеф местности с дальнейшим выносом точек на участок. Это позволит выполнить водопровод с уклоном, определить место для сливного крана при осушении всей системы.
Залегание грунтовых вод, максимальный весенний уровень, возможность подтопления участка
Важно при расположении насосного оборудования в кессонах.
План участка со всеми постройками, уже проложенными коммуникациями, крупными деревьями для оптимизации маршрутов траншей.
Точки подвода к дому, другим потребителям.
Стоимость материалов для составления сметы.
Проект должен быть максимально полным, но приобретение и подключение оборудования можно производить поэтапно. Электрическая часть проекта включает подвод питания к насосному оборудованию, устройство дополнительных розеток.
План или схема водопровода на даче, выполненные в масштабе, позволят рассчитать протяжённость труб, количество соединительной и раздаточной арматуры, садовых шлангов. Будет известна длина электрокабелей.
В проект следует включить перечень инструмента, инвентаря, необходимого для работы, защитных средств. Такая скрупулёзность позволит завезти на участок всё необходимое с минимальными финансовыми, временными затратами.
При составлении проекта круглогодичного водопровода надо продумать систему утепления насосного оборудования и трубопроводов. Для этого использовать только качественные материалы. Экономия здесь обходится чрезвычайно дорого. Утеплителем служит специальный кабель, рукава или скорлупы из вспененного пластика.
Практические советы по разводке трубопровода по дому
Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:
- Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
- Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
- Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
- Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
- Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
- Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
- На всех важных участках водопровода установлены перекрывающие вентили.
- Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Накопительная ёмкость — назначение и варианты размещения
Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.
Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.
Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод
Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода
В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.
Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.
Оборудование для автономных систем водоснабжения частных домов
Насосы
Любая схема автономного водоснабжения включает в себя насосное оборудование.
Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы
- Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
- Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
- Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
- Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.
Приспособления для корректировки работы систем водоснабжения
Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.
На фото автономная система водоснабжения загородного дома в двух вариантах
Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:
— входящий трубопровод,
— трубопровод подачи воды в дом,
— слой утеплителя,
— обогревающие ТЭНы,
— трубопровод слива при аварийном переполнении емкости,
— поплавковый контроллер уровня.
Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.
Система водоснабжения частного дома с накопительным баком

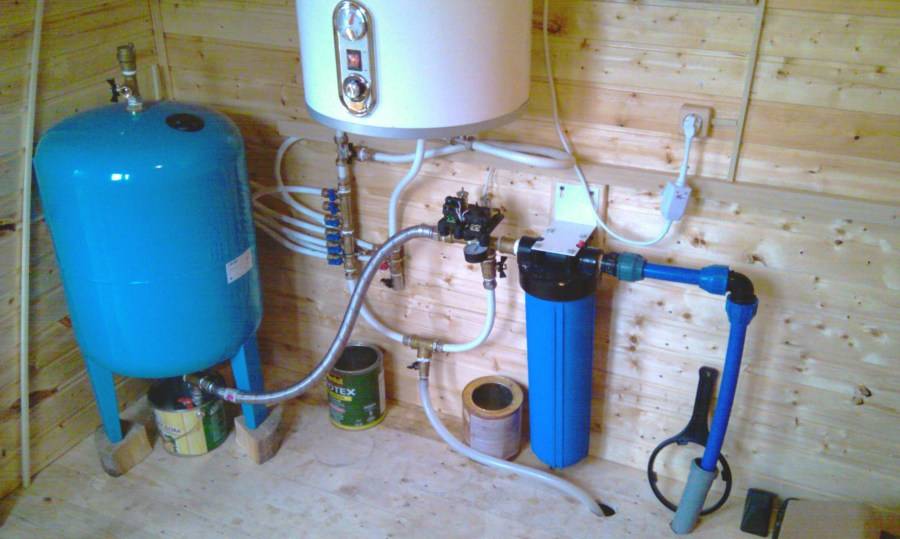

Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.
Схема водоснабжения для дома из скважины с гидроаккумулятором

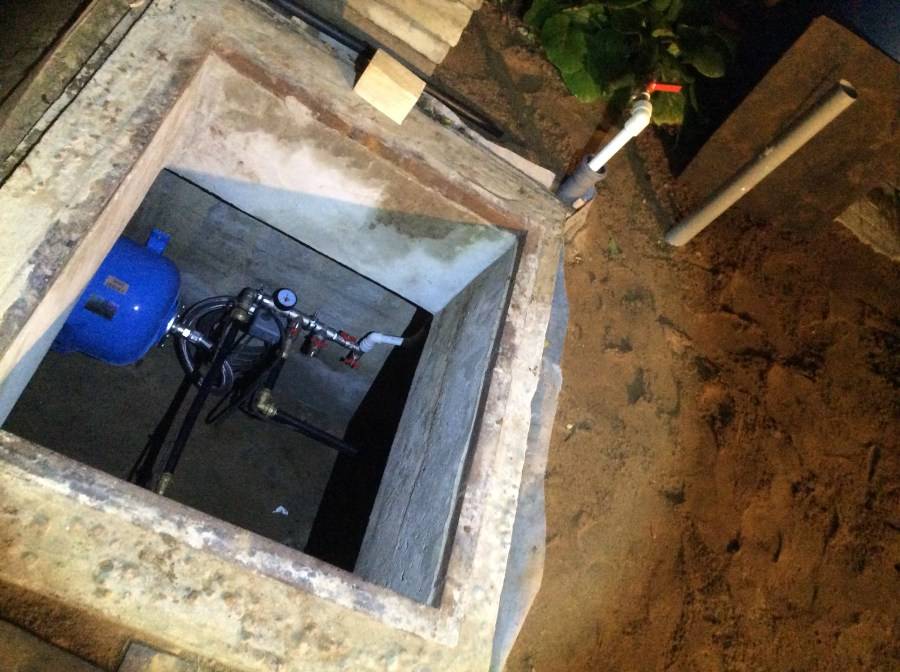

Кессоны
Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.
Кессон
Система фильтров
Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.
Трубы
Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).
Строим систему водоснабжения на даче
Прежде всего, необходимо тщательно продумать, как и что будете делать. Определиться с источником, продумать и решить какой насос будет использоваться. Решить куда будет подаваться вода, подумать о том, где будут расположены емкости для хранения ее запасов, каким образом и где будут проходить трубы.
После того, как проект готов, если источником будет скважина, то готовы все необходимые документы, можно приступать к работам. Помните о том, что начинать лучше всего весной или в начале лета: у вас должно быть достаточно времени для проверки и обкатки всей системы.
Делая водоснабжение своими руками, старайтесь придерживаться определенного, предварительно обдуманного плана работ. Прежде чем приступать, покажите свои схему водоснабжения специалисту, может он что-то посоветует и поправит.
Заметим, в последнее время для централизованного водоснабжения часто используют специальные станции для водоснабжения, которые автоматически отслеживают потребность в воде. Т.е., когда вы открываете кран, насосная станция запускается, когда кран закрывают, станция отключается. Их достоинства бесспорны и очевидны.
Что такое и как работает умная система водоснабжения
Интеллектуальная система автоматического водоснабжения дома представляет собой совокупность датчиков, сенсоров и прочего умного оборудования, функционирующего в соответствии с заданными настройками. Среди ее основных задач выделяются следующее:
- Управление поступлением воды в дом.
- Очистка, смягчение, стерилизация воды.
- Контроль уровня водных запасов.
- Регуляция параметров давления для безопасности бытовых приборов – сантехники, стиральных агрегатов, посудомоек и т. д.
- Обнаружение и своевременное устранение протечек трубопроводов.
- Аварийное отключение насосных систем и перекрывание кранов.
- Оповещение пользователя звуко-световыми сигналами и СМС-сообщениями, через интернет на смартфон о событиях в системе.
- Мониторинг расхода воды.
Современное обустройство подачи воды в дом в составе системы «Умный дом» позволяет слаженно, безопасно, эффективно управлять всеми важными параметрами частного водопровода и вести за ними контроль (мониторинг).
Необходимость автоматики в водоснабжении
Смарт-решения в сфере водоснабжения и водоотведения повышают бытовой комфорт, усиливают безопасность и позволяют решать следующий ряд насущных задач:
- Равномерное подведение воды ко всем приемникам, независимо от их расположения – удаленности развязки, этажа.
- Подогрев и поддержка заданной температуры в бойлерах, бассейне, сауне.
- Контроль уровней – в запасной емкости, нагревателях, бассейне.
- Полив комнатных растений, газонов, теплиц, огорода, садовых деревьев.
- Заполнение ванны в нужное время и при заданном нагреве воды.
- Слежение за исправностью фильтров водоочистки.
- Оповещение о плановом техническом осмотре, мероприятиях обслуживания.
- Автоматическое отключение водоснабжения для предотвращения развития ЧС – протечек, прорывов трубопровода, затопления.
- Оповещения хозяев о событиях в системе, в том числе в электронном виде на удалении.
Преимущества современных автоматизированных технологий водоснабжения
| Свойство/событие | Обычный водопровод | Умное водоснабжение |
| Протечка воды в любом помещении | Реагирование на ситуацию происходит, когда вода дает о себе знать – топит большие площади помещения. | С помощью датчиков система отключает подачу воды моментально, как только происходит прорыв. |
| Контроль качества воды в резервуарах и потоке | Приходится руководствоваться интуитивно или регулярно отдавать пробы на анализ. | Датчики контролируют состояние фильтров, а также автоматически освежают резервуары с запасами. |
| Передача информации о состоянии основных узлов системы на удалении | Невозможна. | Показатели датчиков записываются базовой программой и передаются по СМС или интернет пользователю на любом расстоянии. |
| Контроль наполнения накопительных резервуаров | Осуществляется пользователем – необходимо тратить время. | Автоматическая система водоснабжения для дачи самостоятельно набирает бак до нужно уровня по специальному датчику, следит и пополняет при его снижении, даже если хозяин отсутствует. |
| Отключение насосов при ЧП | Владельцу требуется время, чтобы осознать случившееся, а затем принять решение о дальнейших действиях. | Сенсор контроля автоматически посылает сигал на отключение насоса при аварии. |
| Проверка работоспособности | Осуществляется пользователем, который может забыть о необходимости мероприятия, что в свою очередь приведет к поломке узлов и агрегатов. | Смарт-датчики следят за состоянием оборудования. При необходимости или по графику дают оповещение об обслуживании или ремонте. |
| Экономия расхода | На усмотрение владельца. | Умные счетчики при взаимодействии с датчиками снижают потребление воды и энергоресурсов до необходимого, исключая потери. |
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
ГВС
- Какой водонагреватель лучше использовать на даче?
Если на участке есть только посещаемый в теплое время года дачный домик — водоснабжение горячей водой сможет обеспечить солнечный коллектор с подключенной к нему емкостью и циркуляционным насосом. Его достоинство на фоне прочих решений — абсолютно бесплатная тепловая энергия.
Солнечный коллектор для дачи, собранный ее владельцем своими руками
Электрический бойлер выручит владельца круглогодично посещаемой дачи. В отличие от коллектора, его производительность не зависит от времени года и текущей погоды. От более дешевых и экономичных проточных электрических нагревателей он выгодно отличается куда меньшей нагрузкой на проводку (1-3 кВт против 3,5-24).
Источник горячей воды — электробойлер
Способы, которыми воду проводят из скважины в дом
Вариант 1 – автономное водообеспечение и подача воды в частный дом
Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).
Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.
Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.
Как подвести воду в загородном доме – вариант 2
Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки. Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.
Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.
Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой. При малом расходе, подойдёт и менее сильный.
Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.
Монтаж водопроводной системы
В таких системах используют только пластиковые трубы: полиэтиленовые (ПНД) или полипропиленовые (ППР), металлопластик (для разводки по дому). Металлические трубы (за исключением медных) ушли в прошлое. Пластик инертен, не подвержен коррозии, выдерживает замерзание воды. Внутренняя поверхность идеально гладкая, на ней не откладываются ил или соли.
Трубы ПНД соединяются с помощью пластиковых затяжных фитингов. Есть фитинги для перехода с ПНД на металл. Цена соединительных элементов достаточно велика, но дополнительного оборудования (снять фаску на концах труб можно и вручную) не требуется.
Плотность трубного материала: 63, 80 и 100. Последняя – наиболее надёжная. Для работы под давлением следует выбрать марки СЛ (до 4,5) и С (до 8 атмосфер). ПНД подвержен воздействию ультрафиолета Солнца, поэтому траншейный монтаж обязателен.
Полипропиленовые трубы соединяются свариванием. Для этого необходим специальный инструмент, работать на участке с ним неудобно. Покупать его нецелесообразно. Практически везде есть возможность арендовать сварочный аппарат в магазинах, где продают такие трубы. Фитинги также не из дешёвых. ППР не гнётся: соединительных элементов потребуется много.
Пошаговая инструкция о том, как провести воду в дом выглядит так.
- Устройство траншей, подготовка утеплителя для труб.
- Подведение электропитания.
- Установка насоса или насосной станции, при необходимости установите реле контроля давления, манометры, фильтры и входной патрубок.
- В самом нижнем месте устроить слив всей системы.
- Монтаж трубопроводов с выводом точек разбора воды.
- Проверка работы наружной системы, устранение протечек.
- Монтаж внутренней водопроводной сети.
- Установка водонагревателя.
В процессе работ следует постоянно сверяться с проектом.
Этапы выполнения работ по подаче воды из скважины
Для устройства автономного водопровода в первую очередь необходимо провести геологические исследования участка, определить наличие и качество питьевой воды, а также глубину залегания ресурса.
После этого можно приступать к проведению работ по устройству собственной системы водоснабжения:
- Пробурить и оборудовать скважину.
- Вырыть котлован для смотрового колодца и выкопать траншеи для прокладки труб.
- Установить кессон и перекачивающее оборудование.
- Смонтировать наружную магистраль и подвести ее в здание.
- Подсоединить электропитание к насосной станции.
- Подключить перекачивающую установку к напорной магистрали.
- Выполнить внутреннюю разводку и смонтировать сантехнические приборы.
- Включить устройство и проверить работу системы (давление и герметичность соединений).
- Выполнить обратную засыпку грунта в пазухи котлована и траншеи.
Монтаж наружного водоснабжения
Рассмотрим основные критерии монтажа наружного водопровода
Глубина промерзания
Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи
Важно учесть при подготовке уровень ее глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года
Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.
Типовая траншея для прокладки водопровода
Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:
- Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
- Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.
Диаметр труб
Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.
Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.
Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.
Утепление
Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:
- Пенопластовый утеплитель;
- Стекловата;
- Полистирольная «скорлупа»;
- Базальтовая вата в цилиндрах.
- Вспененная резина
Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.
Горячее водоснабжение
Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды
Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.
Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.
Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.
Слить воду может понадобиться:
- для зимней консервации дома;
- для чистки оборудования от отложений;
- при проведении ремонтных работ.
Возвращение воды от бойлера
Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.
Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.
1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.
Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.
Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.
Монтаж трубопровода внутри помещения
- Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
- При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
- Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
- Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
- Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
- После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
- После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.
Источник воды
При отсутствии централизованного водопровода есть несколько вариантов.
- Открытые водоёмы.
- Колодцы.
- Скважины.
Целесообразность выбора определяется только в привязке к конкретным условиям расположения участка. Также необходимо выяснить какими источниками воды пользуются в этой местности, пригодна ли она для питья.
Немаловажна экономическая составляющая. Озеро или река будут вечными поставщиками, срок жизни скважины или колодца ограничен. Основные затраты как раз приходятся – в отличие от траншеи до речки – на достижение водоносных слоёв.
Объём потребляемой воды разнится в довольно широких пределах. Ориентиром может служить следующий показатель: 1- 1,5 м3 в час перекрывают самые пиковые моменты разбора воды для потребностей семьи из 4 человек.
Открытые водоёмы
Наименее затратный способ провести водопровод в частный дом, обеспечить полив участка. К тому же такая вода содержит малое количество солей жёсткости. Единственный недостаток: практически всегда она непригодна для питья, так как может быть источником патогенной микрофлоры.
Особенно это характерно для непроточных прудов, озёр. С учётом того, что в городе многие не доверяют водопроводной, пьют только бутилированную воду, проблема эта на даче вполне решаема.
Колодцы
Копаные или забивные (абиссинские) колодцы работают только там, где водоносный слой проходит на глубине не более 25 метров. Забивные колодцы заменили скважины, но если в наличии только свои руки, уверенность в результате, абиссинский колодец – оптимальный вариант.

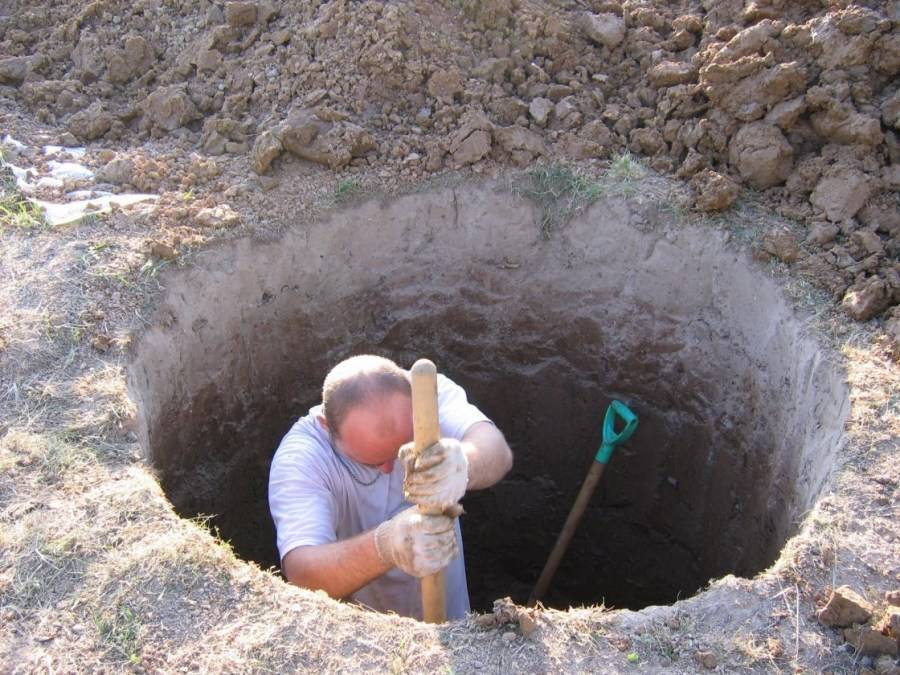

Копаный колодец – непростое гидротехническое сооружение. Решение о его сооружении принимается на основании не только наличия слоя воды, но также типа грунта. Оптимальный – глина, суглинок. Торфяные, песчаные грунты – это тёмная вода с запахом или плывун.
Копаные колодцы подразделяются на шахтные и ключевые. Шахтный проходит до линзы или слоя воды, ключевой ставится на роднике. В современных условиях шахта колодца укрепляется железобетонными кольцами марки КС различного диаметра, деревянный сруб уже не используется.
Небольшой дебит воды – основной фактор риска колодезного водоснабжения. Неправильно устроенный водоприём (существуют три вида: несовершенный, полный, с зумпфом) – полное фиаско. Качество воды требует контроля: формально выполненный глиняный замок ведёт к попаданию в колодец грунтовых вод. Устройство его можно поручить только профессиональной бригаде.
Скважина
Наиболее надёжное водоснабжение частного дома на земле или дачного участка. Современные механизмы и технологии позволяют устроить её (при отсутствии в грунте валунов) за неполный рабочий день. Существуют скважины на песок и артезианские.
Подавляющее большинство бурится на песок: добыча артезианской воды требует существенных вложений. В первом случае источником служат насыщенные водой песчаные жилы, во втором – пористые известняки. Фракция песка прямо влияет на срок службы скважины: крупный – в отличие от мелкого, пылевидного – не будет её запесочивать.
Водоснабжение из правильно устроенной скважины глубиной до 60 м полностью удовлетворит все нужды независимо от времени года в течение минимум 5 лет. Качество воды хорошее, но придётся смириться с повышенным содержанием солей кальция, магния. Об их избытке говорит накипь на стенках чайника.
Устройство внутренней сети
Водопроводная сеть здания предназначена для распределения подаваемого ресурса между бытовыми приборами. Внутренние линии разводки должны иметь минимальную возможную длину.
Трубы в жилых зданиях можно прокладывать открытым и закрытым способом. Стояки монтируют в специальных шахтах или ведут по стенам технических помещений.
Если здание оборудовано накопительной емкостью, то вода по вертикальному стояку вначале поступает в бак, установленный под крышей здания, а затем расходится к потребителям. Для повышения давления в трубопроводах после резервуара устанавливают дополнительный насос.
Вся внутренняя разводка должна выполняться согласно предварительно составленной схеме водоснабжения, на которой отмечены точки установки всех сантехнических приборов и водозаборной арматуры с указанием действительных расстояний между узлами подключения.
