Как сделать автономную канализацию своими руками

Монтаж автономной канализации: основные этапы

Для начала отметим, что монтаж включает следующие элементы:

1. Монтаж внутренней системы сбора сточных вод – производится прокладка внутри дачи или загородного дома от сантехнического оборудования до точек вывода из дома.
2.  Монтаж наружной канализации – заключается в организации системы вывода и очистки сточных вод, она будет проходить под землей между точкой выхода канализационного стока из здания до точки подсоединения к канализационному колодцу.
3. Установка собственно очистных сооружений – в нашем случае речь идет об эко логичном, долговечном и недорогом септике КЛЁН.
4. Монтаж фановой трубы.

Начинается монтаж канализации для дома с её внешней части. При этом стоит действовать по такому плану:

• Выбор подходящего места и установка септика КЛЁН,
• Подсоединение внешнего трубопровода (канализационного) к точке выхода внутреннего трубопровода,
• Далее осуществляется прокладка наружных систем канализации, что также вполне осуществимо,
• Подключение канализационной трубы к септику.

Поскольку установке септика КЛЁН своими руками посвящена отдельная статья, перейдем сразу к следующему пункту.

2 этап. Прокладка наружных систем канализации.

Этот этап подразумевает прокладку труб между домом и септиком:

Прокладка своими руками начинается от септика к дому, при этом важно выдерживать требуемый уклон для обеспечения хорошего стока.
Минимальный уклон составляет 2 см на 1 м погонной длины прокладываемого трубопровода.
По возможности осуществляем прокладку наружной системы канализации по прямой, без изгибов. При неизбежности изгиба в этом месте устанавливается ревизионный колодец.
Глубина прокладки составляет не менее 50 см.
При прокладке под проезжей частью глубина должна составлять не менее 70 см.
На дно выкопанной траншеи сначала насыпается «подушка» песка.
Важно, чтобы трубопровод плотно прилегал по всей длине к грунту, и после проверки уровня уклона все части соединяют, но перед этим все торцы очищают и обрабатывают с помощью глицериновой смазки.

3 этап. Монтаж внутренних систем автономной канализации своими руками.

Разумеется, продумывать планировку помещений нужно на самом раннем этапе, при этом стараться располагать кухню, туалет и ванну по возможности поближе друг к другу – это делается для того, чтобы минимизировать общую длину трубопровода.

Монтаж канализации внутри дома своими руками — основные моменты:

Постарайтесь установить унитаз как можно ближе к канализационному стояку – это важно для уменьшения вероятности засорения фекальными массами и другими твердыми отходами.
При проектировании поворотов трубопровода необходимо учесть, что изгибов должно быть, как можно меньше, а угол должен быть минимальным. Например, вместо одного 90-градусов поворот лучше сделать два 45-градусов.
То же касается подключения к горизонтальному стояку – здесь оптимальным является вариант с тремя 30-градусными коленами.
Важный момент: вывод на крышу канализационного стояка и установка фановой трубы – это обеспечивает внутри канализационную вентиляцию.
Максимальная длина канализационного подсоединения унитаза к стояку составляет 1 метр, а для прочих приборов – 3 метра.

4 этап. Установка фановой трубы.

Обязательным элементом канализации является вентиляционный стояк, который на конце оснащается дефлектором. Его монтаж необходим для исключения скачков давления при прохождении стоков по системе, а также для её вентиляции.

По нормам, каждый стояк должен иметь свой вентиляционный выход, если же нет такой возможности, то все стояки присоединяют к одной общей вентиляционной трубе, имеющий больший диаметр.

Другой вариант – установка систем вентиляции только на самом отдаленном стояке, а на концы остальных оснастить аэрационными клапанами. Однако это решение подходит только тогда, когда количество стояков не более пяти, поскольку аэрационные клапаны не могут полностью заменить вентиляционный выход.

Обслуживание и эксплуатация автономной канализации

Для длительного срока эксплуатации автономной канализации следует знать следующие правила, которые относятся к системам локальной очистки:

• Нельзя превышать суточный расход воды, который указан в инструкции по эксплуатации производителем.
• Нельзя сбрасывать в канализацию крупный строительный мусор и различные предметы, которые не подвергаются разложению под действием воды.
• Нельзя сливать в канализацию жидкости, которые имеют агрессивную структуру. К таким разновидностям относятся кислоты и щёлочи. Данные субстанции могут уничтожить анаэробные и аэробные разновидности бактерий.
• При длительных перерывах в работе, в станцию необходимо добавлять биологические активаторы.

Обслуживание септиков и локальных станций не требует выполнения специализированных мероприятий. Достаточно своевременно осуществлять чистку и промывку резервуаров, а для станций полной очистки необходимо периодически проводить технический осмотр.

Элементы внутренней канализации

В самую простую систему входят следующие элементы:

• Стояки для канализации и вентиляции;
• Линии для отвода;
• Трубопровод.

Давайте теперь о каждом поподробнее.

Канализационный стояк

Это трубы которые устанавливаются вертикально. Их нижняя часть соединяется с наружной канализацией, а верх выходит на крышу и на него устанавливается обратный клапан. Стояки выполняют функцию сбора стоков из систем отвода и перебрасывают в наружную систему.

Лучше всего когда устанавливается один стояк. Но может быть так, что линий отвода слишком много, тогда можно устанавливать несколько.

Фановая труба

Она нужна дабы избавлять от неприятных запахов и регулировать давление в трубах.

Когда вода сливается, то в точке трубопровода, которая вверху, получается вакуум, способный всасывать пробку из сифонов водяного типа, а в точке, которая снизу получается слишком высокое давление, приводящее к выбросу отходов через приборы которые стоят ниже. Если имеется вентиляция с клапаном обратного типа, будет уравновешиваться давление благодаря поступлениям воздуха.

Линии отвода

Это своего рода трубопровод, который проходит от санитарных приборов до стояка. Их нужно укладывать с уклоном к маяку. Длина одной линии – не более 10 метров.

Чем толщина труб отводящих линий больше, тем соответственно ближе должно располагаться устройство, подключаемое к ней. Ближе всего к нижней точке водоотвода должен устанавливаться унитаз, так как у него самый больший диаметр выпуска.

Трубопровод

Канализационные схемы для каждого дома составляются индивидуально. Но при этом диаметр труб стандартен:

• Унитаз – 100-110 мм
• Ванна или раковина – 50 мм

Главная ошибка, которую многие допускают при монтаже – повороты на 90 градусов. В них потом образуются засоры. Поэтому нужно использовать вставки фасонного типа, угол которых 135 градусов.

Прокладка труб канализационной системы

Без труб никакая система водоснабжения работать не будет, в том числе и водопровод и канализация на даче. Прокладка труб канализации требует внимательности и соблюдения строительных норм и правил. Наиболее удобный вариант для современной канализационной системы – полипропиленовые трубы. Такой материал прослужит долго и поможет вам сэкономить ваши деньги.

Трубы укладывают в траншеи глубиной более метра. Если глубина траншей меньше, необходимо использовать утеплительные материалы для труб. Это позволит воде в трубах не замерзать и использовать систему на протяжении всего года. Точная глубина закладки труб зависит от глубины промерзания грунта в зимнее время года.

На дно траншеи помещают подушку из песка. Такой же подушкой сверху покрывают уложенные трубы. Если есть необходимость, трубы предварительно оборачивают утеплителем. Далее траншея закапывается обычным грунтом и трамбуется.

Рекомендуется избегать в системе резких поворотов, так как в этих местах могут возникнуть засоры.

В местах, где труба поворачивает, необходимо установить смотровые колодцы, которые герметизируются цементом.

Виды устройств для загородного дома

• Фильтрационный септик с отсеком для отстоя густой фракции. Это передовая технология, основной принцип работы которой заключается в сепарации нечистот, которые попадают в коллектор, и деление их по фракциям. В результате прохода через несколько фильтрационных камер жидкость очищается до безопасного с точки зрения санитарных норм состояния.
• Локальное очистное сооружение. Фактически это мини-очистные, в основе которых – использование бактерий для очищения воды.
• С использованием емкости в качестве выгребной ямы.

Дачный слив бывает раздельный и общим

Первый случай – это когда стоки из разных сантехнических приборов приходят в разные емкости для отстоя и фильтрации. К тому же раздельной формой считается отдельная доставка воды с уличных ливне-сборников и внутренней сети.

Общая система сбора нечистот и водоотведения заключается в прокладывании единой магистрали как для внутридомовых приборов, так и для сбора воды на улице.

Типы автономных канализаций

Автономная канализация в частном доме существует следующих типов:

• Бытовые. Задача – отведение стоков, которые образуются в доме, то есть из раковины, ванной, унитаза, стиральной машины. За счет того, что в бытовых отходах есть органические включения, система их переработки требует продуманности и четкого соблюдения санитарных норм.
• Ливневые. Цель создания такой системы – это отведение ливневых и талых вод. Работает она без электричества. В ее составе водоотводы и дренажные трубы, которые подводятся к трапам, оборудованным возле дома. Трапы ведут воду к колодцам, в которые и осуществляется сброс воды. Такую воду можно собирать и в последствие использовать для технических нужд на участке.

Ливневая автономная канализация

Особого внимания заслуживает именно автономная загородная канализация бытового типа. Вариантов решения для отвода стоков масса, разобраться в них нужно еще перед тем, как проектировать дом или дачу.

Автономная система канализации разделяется на внутреннюю и наружную. Первая – это трубы внутри дома, вторая – это собственно очистительная установка и трубы, которые транспортируют стоки из дома.

Какой вид автономной канализации выбрать

Если ваш загородный дом или участок находится вдалеке от коммуникационных систем, то без автономной канализации не обойтись. Ранее повсеместно использовались выгребные ямы, однако им на смену приходят современные и удобные системы — септик, биотуалет и автономные станции.

Выбирая тип локальной канализации для вашего участка, следует учесть ряд факторов:

• состав грунта;
• глубину залегания сточных вод;
• количество людей, которые будут пользоваться канализацией;
• состав и количество сантехнического оборудования;
• возможность подъезда ассенизаторской машины;
• длительность нахождения в доме.

Устройство и специфика конструкции для разного типа жилья

Базовые знания о том, как работает домашняя септическая система, позволят вам принять обоснованное решение о выборе правильного септика для вашего дома. Всего существует три вида подземных канализационных резервуаров:

1. Хорошо отводит воду.
2. Септик.
3. Резервуар биоретенции.

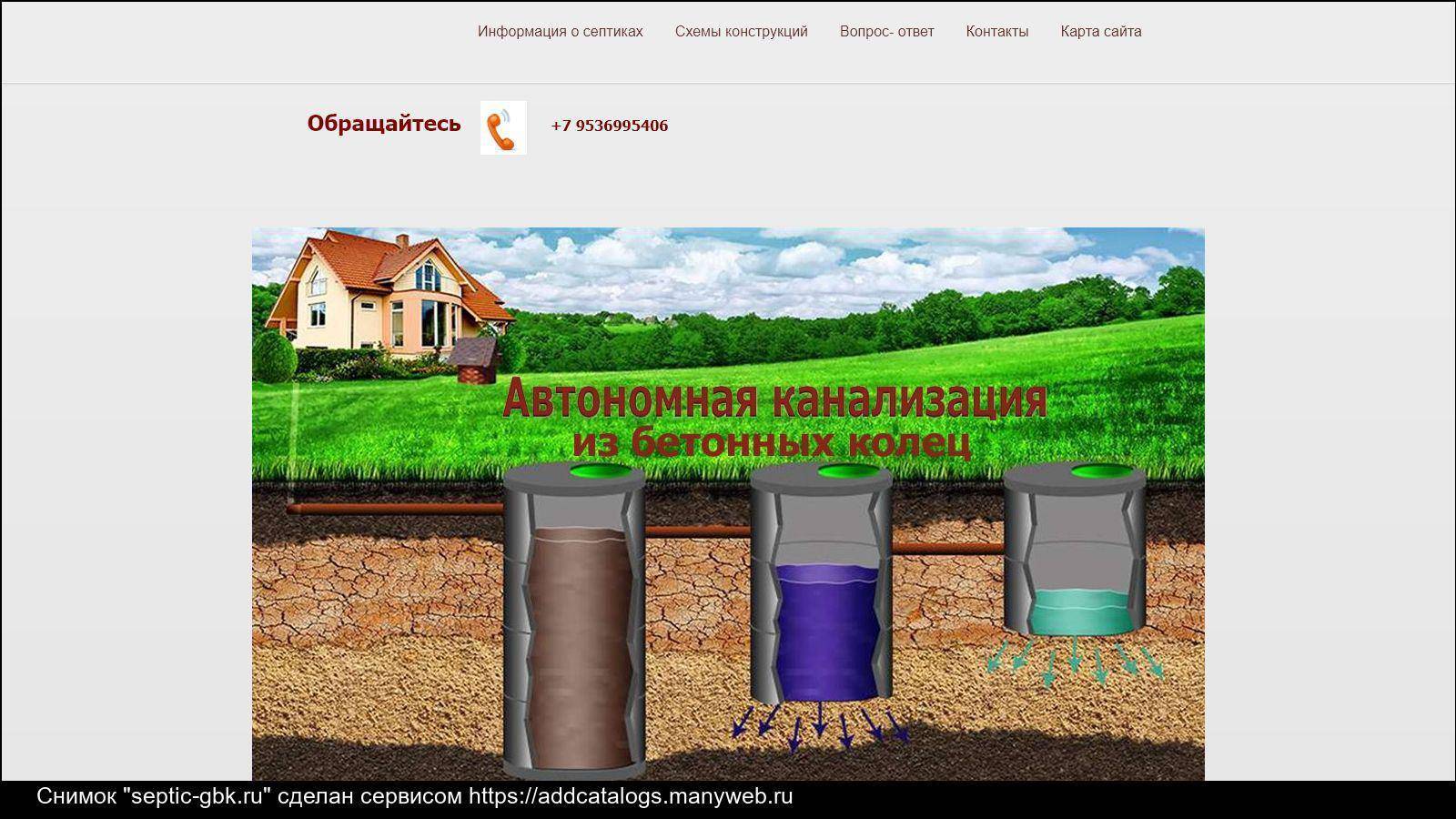

Септик обычно делают из сборных железобетонных колец. Верхняя часть всегда открыта из соображений гигиены, а нижняя – в зависимости от предпочтений монтажников и владельцев. Благодаря герметичному дну нечистоты не проникают в землю и не загрязняют окружающую среду. Хуже, когда сливной бачок не имеет дна.

Затем сточные жидкости попадают в коренные породы и могут попадать в грунтовые воды, а с ними и в ближайшие водоемы. Выгребные ямы работают намного лучше. Зачастую это 3 колодца, соединенных между собой трубами. В первый поступают нечистоты из дома, во второй после отстаивания и частичного разложения анаэробными бактериями. Третий — дренажный колодец.

Именно сюда поступает наиболее очищенная вода, которая после очистки через донный фильтр уходит в коренные породы. Система биологической очистки наиболее оптимальна, хотя и дороже всех вариантов. В этой системе сточные воды очищаются почти на 100% за счет аэрации, обработки микроорганизмами и последующей фильтрации. Как правило, система состоит из двух емкостей – рабочей и фильтровальной.

Видеоматериалы

В этом видео смотрите, как правильно выбрать септик для дома:

Видео о том, как очистить септик:

В этом видео показано, как настроить датчик протечки воды:

Видео о том, как сделать интеллектуальную канализацию, установив датчик для септика:

2 Советы по выбору, советы специалистов

Несмотря на не столь большой ассортимент в разновидностях автономных канализаций, следует понять какая лучше автономная канализация. Ответ на данный вопрос, необходим, быть индивидуальным для каждого.

Причем, при поставлении задачи как выбрать автономную канализацию в частном сооружении, необходимо управляться не, только лишь анализом их характеристик, а учитывать их недостатки, цену, а так же сопоставлять с именно вашим домом и участком. Рассмотрим детально преимущества и недостатки каждого вида автономной канализации, на основе которых вам будет проще сделать свой выбор.

Автономная канализация для дачи в виде выгребной ямы, имеет небольшое количество преимуществ, в виду своей устаревшей конструкции. Установка автономной канализации в виде ямы (как закрытого так и открытого типа) достаточно проста, и вы сможете монтировать ее самостоятельно. Цена на обустройство такого сооружения – минимальная.

Но, наряду с небольшим количеством плюсов, выгребная яма имеет и ряд минусов:

1. Постоянное присутствие неприятных (фекальных) запахов;
2. Необходимость в регулярной очистке. Для чего необходимо обращаться к ассенизаторам, довольно таки часто (раз в 2-4 месяца для закрытого типа), что принесет лишнее расходы;
3. При пользовании ямой открытого типа, есть вероятность попадания сточных вод в наружные источники водоснабжения, если таковы имеются на участке.

Автономная канализация загородного дома в виде септика может стать компромиссным вариантом. Себестоимость конструкции септика относительно небольшая. Вода при фильтрации, которая попадает в грунт уже относительно чистая.

Подключение автономной канализации

Поэтому, при правильной эксплуатации и своевременном ремонте, загрязнение сточными водами, прошедшими через септик – маловероятно. Тем не менее, такое устройство имеет схожие с выгребной ямой недостатки. Обслуживание автономной канализации септика включает в себя обязательную периодическую очистку. Установка такой системы не совсем проста, поэтому человеку не специалисту, будет сложно сделать все самому.

А так же, присутствие дополнительных полей фильтрации усложняет очистку системы и делает их, так называемыми расходными материалами. О чем можно судить, читая отзывы об автономной канализации септика.

По поводу третьего вида автономной канализации – станции глубокой биологической очистки, следует отметить о наличии большинства преимуществ. К которым относятся: — высокая скорость фильтрации отработанного материала; — возможность использовать выходную воду для технических надобностей частного сектора (так как вода на выходе, достигает чистоты в 98%); — установка такой системы проста, а место для работы занимает минимально; — отсутствие надобности в очистке системы ассенизатором; — высокий строк службы, в связи с, использованием современных качественных материалов.

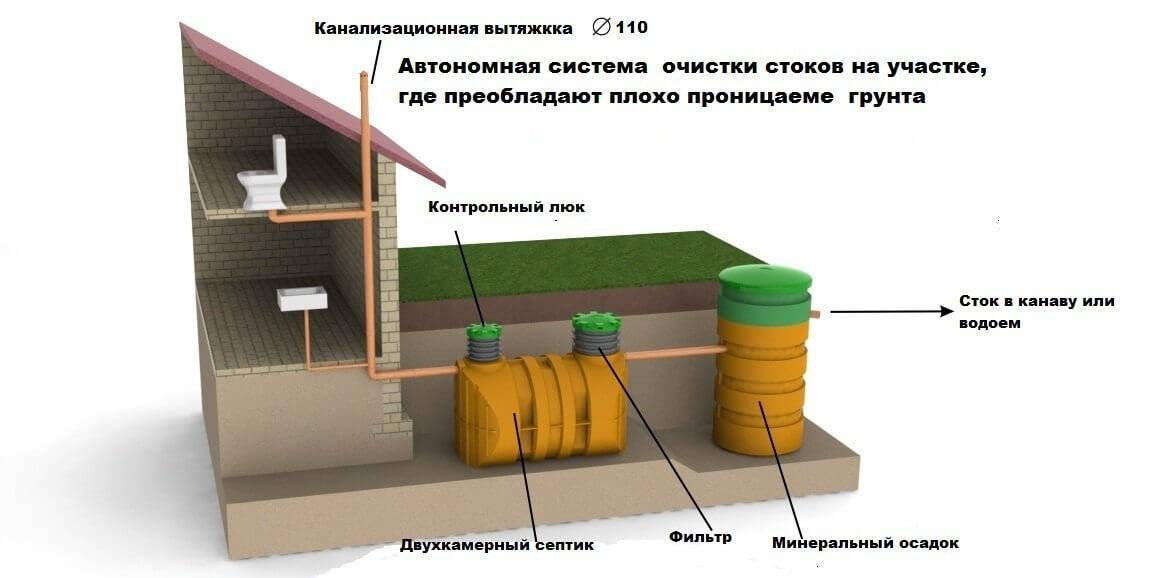

Система автономной канализации

Пожалуй, данная разновидность имеет лишь один недостаток, по сравнению с ямой и септиком – высокая цена.

Примером станции глубокой биоочистки является автономная канализация ак 47. Цифры 4 и 7 в названии, означают, что такая станция предназначена на обслуживание от 4 до 7 человек. Данная модель достаточно распространенная на российском рынке, имеет относительно небольшую стоимость и основной необходимый функционал.

2.1 Этапы монтажа и обслуживания автономной канализации

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

После того, как вы определитесь с видом канализации, следует решить стоит ли заниматься установкой самостоятельно. Автономная канализация в частном доме своими руками в принципе доступна для каждого, при этом необходимо знать что, скорее всего вам потребуется дополнительная техника и само собой руки для правильной организации процесса монтажа.

Автономная канализация своими руками устанавливается в несколько этапом. Прежде всего, выберите наиболее удачное место для сооружения, исходя из размеров автономной канализации и доступной площади.

Прокладка канализационных труб

Если большая площадь недоступна, автономная канализация Топас станет отличным выбором для вашего дома, исходя из ее компактных размеров. При доступности места, конкуренцию ему составит автономная канализация Юнилос.

Следующим этапом нужно выкопать яму, с учетом параметров и размеров канализации, подготовить внутреннюю площадку (путем бетонирования). Далее непосредственно устанавливается сама станция, монтируются двигательные элементы, после чего начинается процесс подключения станции к сети водоснабжения.

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

1. монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
2. обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
3. сделать канализацию в частном доме для отвода дождевых вод.

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

1. вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

1. выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
2. на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

1. в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

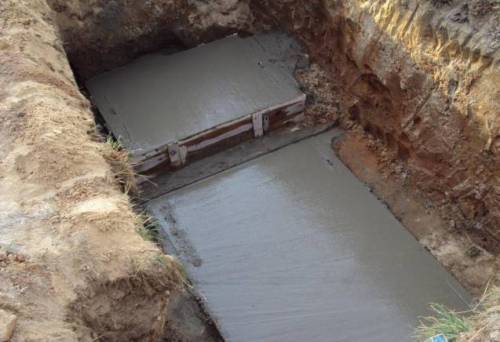

Основание для дальнейшей установки септика

1. устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

1. собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

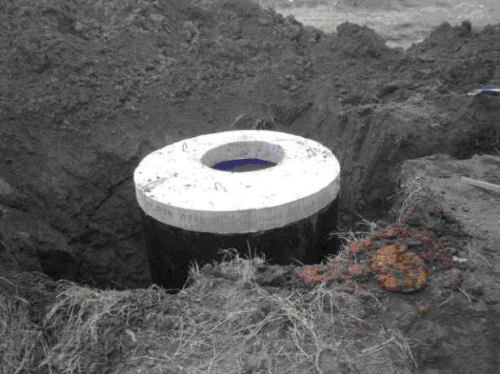

Смотровой колодец в месте соединения канализационных труб

1. система трубопроводов подключается к центральному стояку канализации и септику;
2. если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

1. все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

1. устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
2. собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

1. устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

1. все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

1. общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

Монтаж внутридомовой канализационной сети

Внутреннюю канализацию, конечно же, лучше предусмотреть ещё на этапе проектирования строительства, тем не менее, её легко можно установить и во время капитального ремонта здания. Система, расположенная внутри дома, состоит из стояка, фановой трубы и трубопроводов, отводящих сточные воды от оборудования. Для правильного функционирования системы необходимо установить эти элементы с учетом всех требований.

Канализационный стояк и фановая труба

Схема разводки канализации внутри дома

Как правило, в доме устанавливается один стояк канализационной системы, тем не менее, при наличии широко разветвлённой сети линейных трубопроводов возможна установка нескольких таких элементов. Выполняя монтаж стояка своими руками, придерживайтесь таких правил:

• Проходное сечение трубопровода должно обеспечивать нормальное функционирование всего оборудования (чаще всего применяются ПВХ-трубы диаметром 110мм).
• Стояк должен быть установлен по возможности ближе к оборудованию с выпусками диаметром 110мм.
• Выпуск стояка выполняют с плавным скруглением, применяя несколько 30° колен. Этот способ позволяет максимально избегать засоров на данном участке магистрали.
• В средней части трубопровода предусматривают ревизию. При обустройстве системы в многоэтажном доме необходим монтаж нескольких элементов для прочистки труб.
• Стояк устанавливают строго вертикально, присоединяя в его верхней точке фановый выпуск.
• Монтаж труб стояка начинают с самой нижней точки. Лучше всего, если этот элемент системы канализации будет проходить в углу здания, где его крепят к стенам при помощи специальных хомутов. Трубы устанавливают раструбами вверх, дополнительно обрабатывая стыки герметизирующими составами. На уровне подключения отводящих линий устанавливают фитинги с отводами соответствующего диаметра.

Для того чтобы при сливе воды в трубах не возникал вакуум, верхнюю часть стояка оборудуют фановой трубой. Второй её конец выводят на чердак или над кровлей здания. При этом не допускается установка фанового выпуска ближе 4м от открываемых окон или балконов, а также совмещение с системой вентиляции здания. В случае, когда вывод фановой трубы за пределы помещений невозможен, на её край устанавливают вентиляционный клапан.

Вывод фановой трубы

Требования к линиям отвода

Следующим шагом при строительстве автономной системы канализации является разводка линий отвода. Для этого выбирают трубы диаметром, который соответствует выпускам подключаемого оборудования. Обычно линейные трубопроводы ведут при помощи изделий диаметром 50мм. Не следует забывать и правила установки отводящих трубопроводов:

• Подключения к стояку выполняют при помощи косых тройников 110/110/50мм или 110/110/110мм. Последние применяют при монтаже биде и унитазов.
• Уклон в сторону стояка должен составлять не менее 2-3см на каждый погонный метр трубы.
• При длине отвода более 10м устанавливают второй центральный элемент системы.
• В местах прохождения трубопровода сквозь стены в них устанавливают так называемый пенал из более толстой трубы. Во избежание повреждений отводящую магистраль оборачивают слоем теплоизоляции либо плотной ткани. Учтите, что стыки труб в таких местах не допускаются.
• Все повороты должны быть оснащены ревизионными фитингами.

Монтаж канализации лучше всего проводить во время строительства дома
