Автоматика как средство улучшения воздухообмена в квартрире

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

  1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

  2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
  3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

  • осевые,
  • потолочные,
  • оконные,
  • канальные,
  • центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

  1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
  2. согласно проекту, правильно разведите трубы по всему помещению;
  3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
  4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
  5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Приточная вентиляция в квартире

Принудительное приточное вентилирование обеспечивается с помощью несложных устройств, которые можно установить самостоятельно. Это организует или усилит приток воздуха. Под его давлением отработанный теплый будет подниматься выше и выходить через вентиляционные каналы.

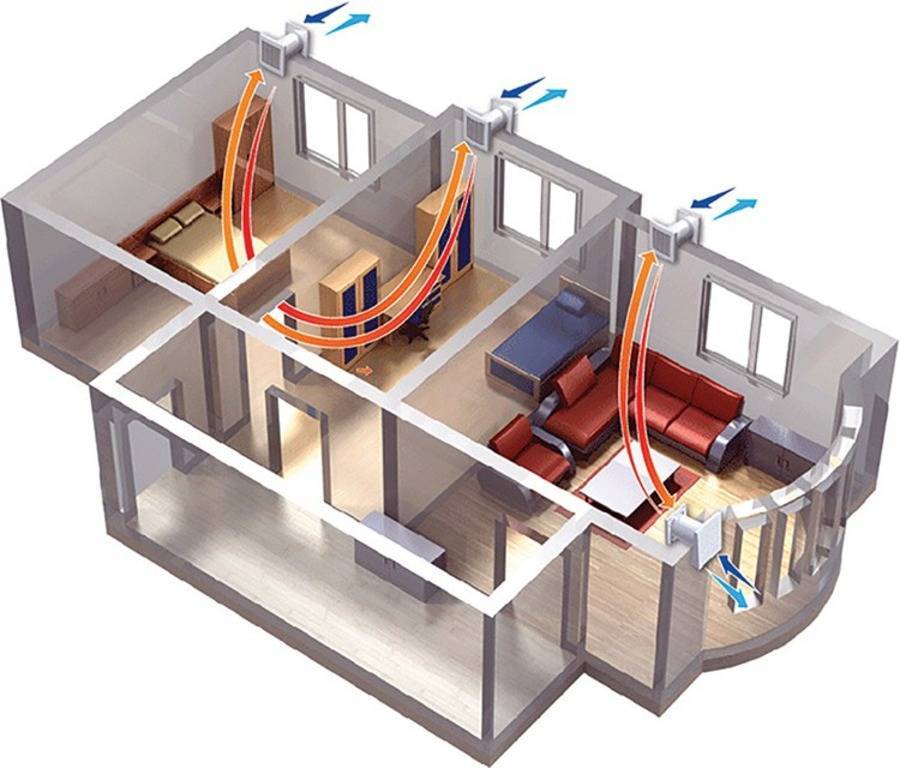

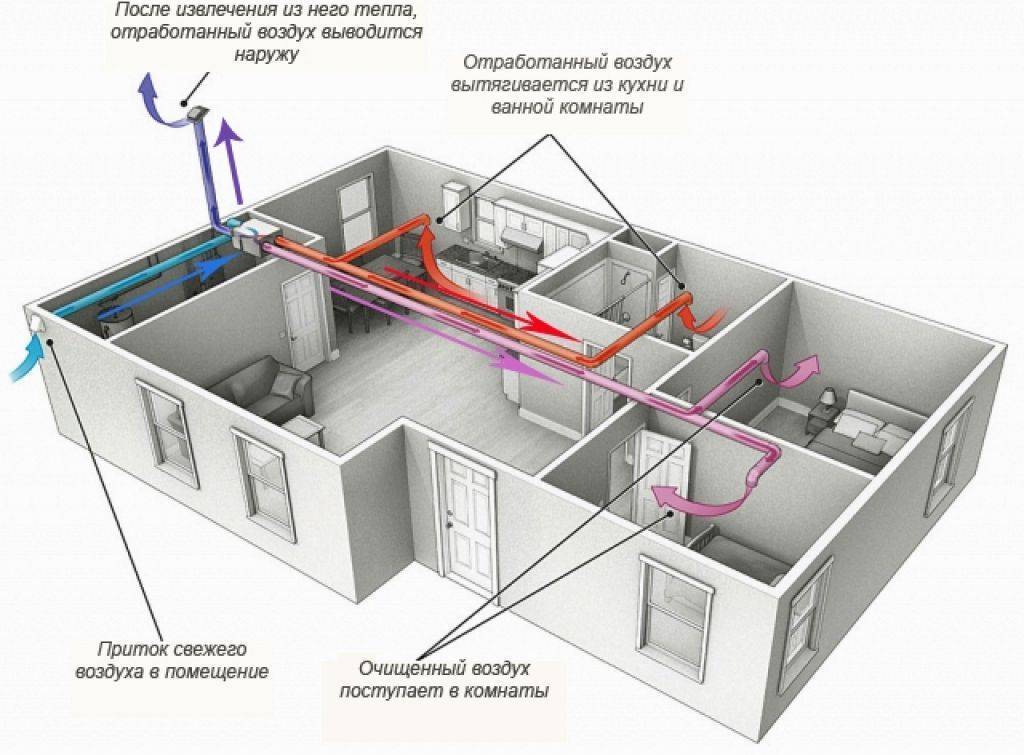

Схема приточной вентиляции в квартире

Преимущества приточной вентиляции:

  • обеспечение постоянного качественного воздухообмена;
  • наполнение свежим воздухом происходит без открытого окна/форточки;
  • минимальная стоимость;
  • экономия тепла, когда наступает холодное время года;
  • возможность регулирования силы воздушного потока;
  • возможна фильтрация входящего уличного воздуха;
  • простой монтаж, который можно произвести своими руками;
  • простота эксплуатации, дальнейшего ухода.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

  • Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
  • Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
  • Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
  • Самостоятельный перевод оборудования в летний или зимний режим.
  • Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
  • Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
  • Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
  • Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом. Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

  • Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
  • Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Задачи автоматики для вентиляции зданий

Сервопривод куплен наа Aliexpress за 2 usdИсточник youtube.com

Сегодня на любом современном предприятии есть множество приборов и узлов для управления приточной вентиляцией и набор их функций порой не просто помогает, но даже может спасать здоровье и человеческие жизни. ПУ модуля ШУПВВ или ЩУВ оснащаются элементами электронного интеллекта для следующих действий:

  • постоянное поддержание микроклимата помещения в заданном режиме (температура, влажность, загазованность);
  • возможность дистанционного управления тем или иным блоком (запуск/блокировка, смена режима) удаленно (оператором при помощи ПУ);
  • автоматически переход оборудования на другой режим при смене сезона (зима – лето);
  • контроль всех фильтров на уровень загрязнение и автоматическая подача сигнала о необходимости их очистки/замены;
  • автоматическое управление приточной вентиляцией при помощи заслонок;
  • блокировка притока воздуха при срабатывании пожарных датчиков безопасности;
  • отключение электропитания при возникновении скачков напряжения.

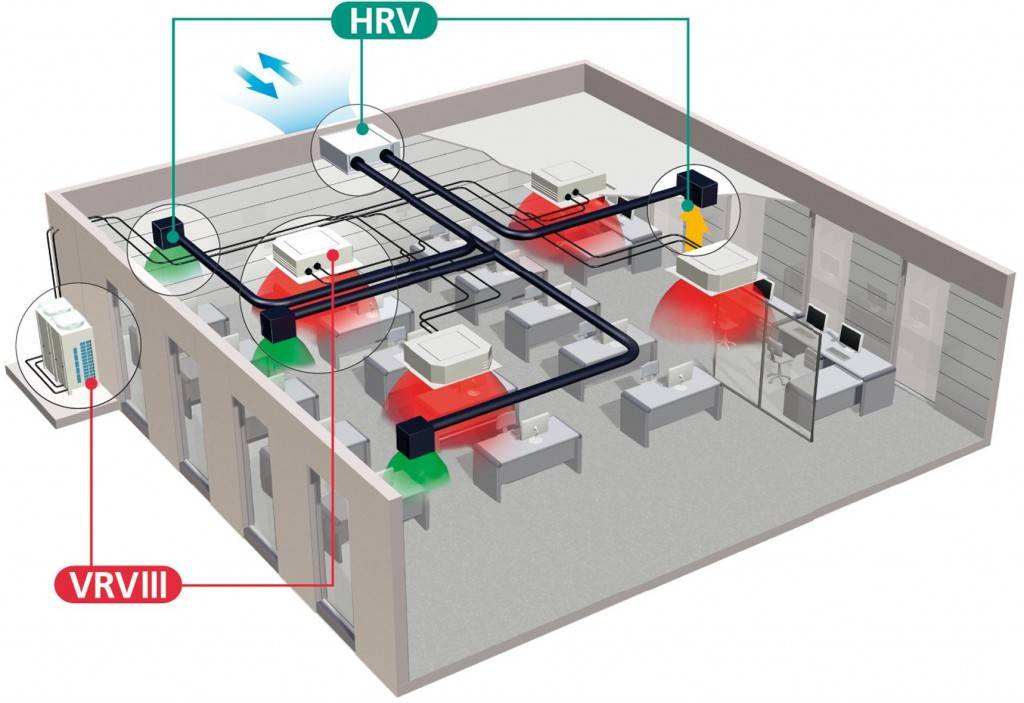

Автоматизация систем вентиляции и кондиционирования.

Применение технологии управления вентиляцией:

Одной из самых популярных технологий управления вентиляцией является использование сенсоров и датчиков. Их применение позволяет автоматически регулировать скорость работы вытяжки в зависимости от уровня загрязнения воздуха или уровня влажности. Например, вентиляционная система может автоматически увеличивать скорость вытяжки во время приготовления пищи или во время принятия душа, когда уровень влажности повышается.

Другой важной технологией, используемой для управления вентиляцией, является система управления с таймером. С помощью таймеров можно задать определенное время работы вытяжки, что позволяет автоматически включать и выключать систему в заданные периоды времени

Такая система особенно полезна в случае, когда вентиляцию необходимо включать на ночь или в период отсутствия людей в помещении. Таким образом, энергия не тратится на работу вытяжки во время, когда она не нужна.

Также широко применяется технология управления вентиляцией с помощью пульта дистанционного управления. Это позволяет управлять работой вытяжки из любого места в помещении, с помощью удобного и простого в использовании пульта. Такая система может иметь различные настройки скорости работы вытяжки, что позволяет адаптировать вентиляцию под конкретные потребности пользователей.

В заключение, применение современных технологий управления вентиляцией позволяет автоматизировать работу системы, обеспечивая оптимальный обмен воздуха в здании. Это позволяет создавать комфортные и здоровые условия для пребывания людей в помещении.

Кому необходима приточная вентиляция?


Как работала вентиляция раньше? Уличный воздух заходил в квартиру через неплотности в окнах, через неутепленные стены, а выходил по вентиляционным каналам через отверстия на кухне и в ванной. Это естественная вентиляция, и работает она хорошо при условии достаточной разницы температур внутри помещения и за окном.

Когда мы стали везде ставить герметичные пластиковые окна, то притока воздуха не стало. Грязный воздух перестал нормально выводиться из квартиры, ведь нарушился баланс притока и вывода, нет достаточного давления, чтобы «выдавить» воздух через вентканалы. В итоге в квартире повышается концентрация углекислого газа (СО2), влаги, растет температура, а это рай для микроорганизмов. Также появляется конденсат и плесень, усиливаются запахи.

Принудительная приточная вентиляция необходима, когда:

  • квартира полностью герметична: установлены пластиковые окна, выполнено утепление стен и потолка;
  • вы постоянно чувствуете духоту, спертость, быстро устаете и не можете сконцентрироваться – следствия повышенной концентрации СО2;
  • наблюдается повышенная влажность, конденсат на окнах;
  • появилась плесень на стене и потолке;
  • просто открыть окно и проветрить невозможно, потому что за окнами шумная дорога, в регионе плохой воздух, у кого-то аллергия на пыльцу и цветение, холодный климат и т.д.;
  • присутствуют постоянные конфликты, что кому-то душно, а кому-то дует из окна.

В группе риска дети, пожилые люди, беременные женщины и аллергики – им необходимо обеспечить максимально здоровый микроклимат.

Приточная вентиляция от компании ООО «Вент-М»


Самостоятельно подобрать оборудование для вентиляции не всегда легко. Инженеры компании «Вент-М» приедут и , помогут найти оптимальное решение как для небольшой квартиры, так и для ресторана, фитнес-клуба или производственного цеха, составят проект, а после утверждения сметы цена не будет меняться. Компания продает оборудование от крупнейших производителей, а также имеет собственное производство, что хорошо сказывается на сроках и ценах. Специалисты выполняют монтаж и обслуживание вентиляции, дают гарантию на оборудование и свои услуги, а работы проводят настолько аккуратно, что можно не переживать за ремонт. Примеры работ и цены можно осмотреть на сайте https://ventm.ru/

Свежий воздух для кухни и санузла

Кухонное пространство и санузел – это как раз те помещения, которые больше всего нуждаются в создании приточной вентиляции, на кухне постоянно происходит процесс приготовления пищи. Там всегда содержатся в избытке продукты сгорания природного газа, которые при недостаточной циркуляции воздуха приводят к быстрому ухудшению самочувствия, а ванная комната с ее постоянной повышенной влажностью без достаточной вентиляции быстро приобретет неприятный затхлый запах внутри помещения, а на стенах вполне может появиться плесень или грибок.

Для такого помещения необходимо покупать устройство, находящееся в защитном корпусе, поскольку в санузле повышена влажность. Защитный корпус не только защитит прибор от попадания внутрь конденсата, но и сделает его работу более безопасной.

Если не хочется портить красивую дверь врезкой вентиляционных решеток и уж совершенно нет желания ее менять, желательно оставить между полом и дверью расстояние хотя бы в 2 см. Этого будет вполне достаточно для того, чтобы свежий воздух поступал в помещение.

Техническое задание

На этапе проектирования вентиляции первым делом нужно составить техническое задание, прописав требования к объемам и функциям воздухообмена в каждой части помещения. В зависимости от назначения комнаты, параметры вытяжной системы могут меняться.

Чтобы успешно и правильно реализовать монтаж, нужно следовать таким принципам:

  • Жилые комнаты, спортивные залы или гостиные. Эти помещения нуждаются в бесперебойной подаче свежего воздуха, т. к. в них постоянно находятся люди. Оптимальный объем определяется числом проживающих или присутствующих людей. Также могут предъявляться требования к микроклимату, а именно к температуре и влажности входящих потоков.
  • Ванная, прачечная и уборная. Здесь должна присутствовать естественная вентиляция, которая будет выводить отработанный воздух при работе механических систем.
  • Кухня. Эта часть помещения считается технической и характеризуется постоянным повышением влажности. К тому же на кухне скапливаются запахи газа и продуктов питания, поэтому их нужно быстро и эффективно выводить наружу. Для таких целей используется многофункциональная принудительная вытяжка.
  • Коридор и прихожая. Задача вытяжки в такой части дома заключается в свободном перемещении воздушных масс и сбалансированном воздухообмене.
  • Кладовка. Помещение оснащается естественной вытяжкой.
  • Бойлерная или топочная. Эти комнаты требуют регулярного выведения продуктов горения посредством естественной вентиляции, то есть через трубу.

Также автономные вентиляционные системы должны присутствовать в рабочих помещениях, таких как гараж и мастерская. Мощность и рабочие параметры оборудования определяются площадью и назначением комнаты.

Диспетчеризация вентиляции и кондиционирования

Диспетчеризация – это сбор сигналов с датчиков и на их основе управление всеми процессами. Основными функциями диспетчеризации вентиляции и кондиционирования являются:

  1. Индексация поступающих сигналов от датчиков, их обработка и настройка.
  2. Подача сигнала диспетчеру, если в системе произошли отклонения от заданных параметров или возникла нестандартная или аварийная ситуация.
  3. При необходимости производится перевод работы всей схемы в аварийный режим.
  4. Если возник пожар в здании, включается система отвода дыма.
  5. Строго отслеживаются параметры воздуха, которые поддерживаются на всем протяжении работы оборудования.
  6. При необходимости регулировка заданных параметров.
  7. В часы пониженных нагрузок системы вентиляции и кондиционирования переводятся в режим экономии электроэнергии и других видов энергоносителей (пар, горячая вода).
  8. Обрабатываются данные в момент включения или отключения.

В зависимости от того, какие требования заказчик предъявляется к кондиционированию, автоматизация может производиться с использованием свободно-контролируемых приборов (контроллеров) или с добавлением так называемых программно-аппаратных комплексов. Второй вариант дороже, но он дает возможность объединить в одном пункте контроля все рычаги управления.

При этом необходимо понимать, что ситуации в больших зданиях с несколькими подсистемами могут быть разными. Поэтому кондиционирование и вентиляция разделяется на модули в плане обеспечения диспетчеризации. И каждый модуль при возникновении внештатной ситуации может работ автономно.

Возможности диспетчеризации:

  • можно организовать управление большим количеством модулей, которые по мере необходимости подключаются параллельно;
  • настройка сбора данных, которые необходимы пользователю;
  • возможность передача данных на другие компьютеры;
  • контролируется телефонная и компьютерная сети;
  • автоматизация процессов передачи данных от нижних уровней к пульту управления;
  • передача данных на телефон.

Разновидности ЩУВ и ШУПВВ

Сборка щитов должна обеспечивать полную видимость каждого прибора и максимально быстрый доступИсточник oboiman.ru

Современный рынок электрооборудования предлагает широкий выбор самых разных ЩУВ и ШУПВВ, классифицируя их по размерам и по категориям. Все модификации можно разделить, как минимум, на четыре пункта:

  • Оборудование для проветривания и удаления задымленности в помещениях. Такой климат-контроль нужен на производстве, например, для обустройства рабочего места сварщика или в кузне.
  • ЩУ, контролирующие запуск, остановку и частоту вращения (мощность) систем вентиляции. Как правило, устройства такого типа имеют обширный функционал и могут устанавливаться как в подвесных, так и напольных шкафах управления. Возможна работа с фреонными установками, водяными калориферами и управление приточной вентиляцией.
  • ЩУ электроснабжением приточно-вытяжной вентиляции. Сюда включается рекуператор для поддержания заданной температуры входящих и выходящих газовых потоков. Существуют также модификации, на основе гликоля (CₙH₂ₙ(OH)₂), где в системе теплоснабжения применяется циркуляция незамерзающих жидкостей типа антифриза. Сюда также входит циркуляционный насос и автоблокировка от неконтролируемых температурных перепадов.
  • Модель с использованием обычного рекуператора рассматривается, как ЩУ приточной вентиляцией. Его легко перевести в любой режим. Сам рекуператор здесь выполнен в виде оцинкованного стального куба (квадратного или прямоугольного) с четырьмя патрубками – по два с каждой стороны. К ним подсоединяются металлические или пластиковые воздуховоды.

Заказывайте продукцию в «Вентавтоматике»

Если Вам необходима автоматика управления вентиляцией, причем качественно, быстро и по лучшим ценам, то смело обращайтесь к нам. Мы гарантируем надежность и 100% работоспособность предлагаемого оборудования (есть контроль качества и тестирование, предоставляются сертификаты соответствия и гарантия на 2 года). Мы оперативно поставляем продукцию по всей стране, осуществляем продажу по лучшим ценам на рынке. Все приборы управления вентиляцией поставляются со специальной инструкцией по монтажу, дополнительно мы оказываем бесплатную техническую поддержку, что позволит исключить ошибки в процессе установки оборудования.

Примеры применения ПЧ в вентиляции различных типов

Преобразователи частоты можно использовать во всех типах вентиляционных систем

Общеобменные вытяжные системы. Такая вентиляция обеспечивает воздухообмен во всех помещениях объекта. Частотные преобразователи обеспечивают согласование работы вытяжки и приточки. Для этого применяется схема на базе 2-х частотных преобразователей (“ведущий-ведомый” со связью по аналоговым входам) или один многофункциональный ПЧ. Система дымоудаления. Противодымная вентиляция служит для удаления ядовитых продуктов горения и нагнетания чистого воздуха в места скопления людей. Частотные преобразователи осуществляют регулировку разряжения и избыточного давления в контрольных зонах при пожаре. Для таких ПЧ обязательна функция пожарной блокировки, устройство должно функционировать до полного разрушения. Приточные системы с постоянным расходом воздуха. Вентиляторы в таких установках работают с постоянной скоростью. Частотный преобразователь выполняет при этом функции защиты электродвигателя и связи с системой автоматизации и диспетчеризации сооружения. Приточная вентиляция с переменным расходом воздуха. Установка частотных преобразователей позволяет отказаться от регулировки потока заслонками. ПЧ в многозональных системах задает индивидуальные алгоритмы работы вентиляторов во всех помещениях. Местная вытяжка. Частотный регулятор в таких системах служит для изменения производительности оборудования. Системы с рециркуляцией воздуха. В таких воздухообменных установках удаляемый воздух смешивается с приточным и при необходимости подогревается. ПЧ используется для изменения отношения объема поступающего и удаляемого воздуха путем изменения частоты вращения соответствующих вентиляторов. Системы с рекуперацией. В этих установках тепло удаляемого воздуха используется для нагрева воздуха в помещении. В системах с роторным рекуператором частотный преобразователь автоматически увеличивает скорость его вращения при снижении температуры воздуха и наоборот.

Очистка воздуха

Уровень очистки является очень важным фактором, который также следует продумать при обустройстве вентиляционных систем.

Мы не станем отделять процесс рекуперации от очистки и укажем, что большинство рекуператоров оснащаются фильтрующими элементами с разными опциями:

  • Отделение крупных частиц – фильтры грубой очистки с показателем G2-G4.
  • Отделение мелких и мелкодисперсных частиц – фильтры тонкой очистки с показателем F5-F7.
  • Фильтры высокой очистки с показателем Н10—Н14.

Фильтры очистки золей и жидкостных взвесей с показателями U15—U17.

Важно! Есть также НЕРА-фильтры для тончайшей очистки, они используются в операционных медучреждений, могут быть смонтированы в вентсистемах квартир и частных домов, но это не рентабельно.

Класс фильтра напрямую влияет на цену, чем более тонкая фильтрация осуществляется, тем дороже устройство.

Технические средства

Устройства для автоматизации вентиляции

Устройства, посредством которых реализуется автоматизация вентиляции общеобменного и иных типов, а также кондиционирования воздуха, весьма многообразны. В схему могут входить разные типы датчиков (температуры входящего и выходящего потоков, давления, влажности, содержания углекислоты), блоки регуляции, исполнительные механизмы, аппараты, управляющие электроприводами

Показатели работы этих устройств, отслеживание которых важно для эффективного функционирования установки, выводятся на щитки управления и диспетчерские пульты

Возможен автоматический контроль данных при отходе от заданных рамок либо управление ими во вложенных меню. С датчиков сигналы направляются в шкаф контроля, где подвергаются аналитической обработке с выбором подходящего алгоритма кондиционирующей установки.

Датчики и преобразователи

Датчики – это элементы систем автоматизации вентиляции, служащие для получения информации о реальном состоянии регулируемого объекта. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температуре, давлению, влажности и т.д.

Для того, чтобы информация с датчика передавалась системе в виде цифрового кода каждый датчик снабжается преобразователем.

Оптимальные места установки датчиков указываются в прилагаемых к ним инструкциях.

Датчики температуры могут быть для внутреннего и наружного применения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Внутри помещений датчики температуры устанавливаются в нейтральных, относительно источников тепла или холода местах, снаружи здания в местах где датчик будет защищен от ветра или прямого попадания солнечных лучей.

Датчики влажности представляют собой блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электронный сигнал. Бывают наружного и внутреннего исполнения. Устанавливаются в местах со стабильными условиями влажности, не допускается установка их вблизи радиаторов отопления, блоков кондиционеров, у источников влаги.

Датчики давления подразделяются на реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговые датчики давления (преобразование давления сразу в электрический сигнал, например, с помощью пьезо-элементов). И те, и другие применяются для измерения давление как в одной точке, так и разность давлений в двух точках.

И внешние и внутренние датчики желательно устанавливать по два и более, например, с северной и с южной стороны здания. В современных системах, все внешние климатические датчики объединяют в единую метеостанцию.

Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Расход жидкости вычисляется по формуле внутри процессорного блока исходя из разности давлений и других параметров (температуры, сечения трубопровода, плотности).

Заключение

Пора подводить итоги. Изначально мы полагали, что получим перекос бюджета в сторону дорогой ПВУ, но заказчик выбрал и другие недешевые компоненты. Например, приводы штор Somfy с модулями управления через RS-485, которых насчитывается девять штук. Поэтому с учетом остальных расходов на ремонт, автоматизацию и мебель доля расходов на ПВУ не такая и большая. А если соотнести ее со стоимостью квартиры…

Но нам все же кажется, что можно выбрать более скромную вентиляционную установку. А что думают читатели? Согласны ли вы с балансом решения? Что бы вы поменяли в этом проекте и почему?
