Установка и описание автоматического воздухоотводчика

Советы по выбору

Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.

1. Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
2. Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
3. Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
4. Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
5. Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
6. Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.

Разновидности

Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:

• сверху – прямой вариант;
• со стороны – угловой вариант;
• боковой вариант для радиаторов.

Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.

Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.

Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.

Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка.

Проверенные модели: топ 5 за 2020 год

В зависимости от выбора резьбового соединения различают два типа устройств: Ду 20 или Ду 15. Популярными производителями на отечественном рынке являются:

1. Компания Danfoss выпускает марки Wind и Eagle. Представленные модели работают при температуре 120 С и максимальном давлении 10 Бар. Отличаются внешним видом, но принцип действия одинаковый.

2. Производитель Valtec выпускает устройство VT.502 – Ду 15. Никелированный латунный корпус и рабочее давление 10 Бар приветствуют монтажники, устанавливая прибор в отопительной системе частных домов.

3. Популярной является марка Mankenberg. Выпускает компактную модель из нержавеющей стали. Применяется для удаления воздуха, озона при рабочей температуре 80 С и давлении 16 Бар.

4. Воздухоотводчик AE 16 SS демонстрирует прекрасные возможности при максимальной температуре 200 С и давлении 16 бар.

5. Марку прибора, осуществляющего сброс воздуха, Flexvent, Flexvent Super выпускает производитель FLAMCO. Утилизирует воздух из системы при давлении 10 Бар и рабочей температуре 120 С.

Плюсы использования устройства

Перед тем как установить клапан воздушного типа на воду или отопление, необходимо разобраться в основных плюсах всех моделей. Главным достоинством применения изделий будет своевременное предупреждение поломки системы, ведь конструкция не даст воздуху нарушить нормальное функционирование трубопровода. Еще один бонус – предотвращение запахов из канализационной трубы, однако для этого также необходима организация нормальной приточной вентиляции в квартире.

Комплектующие детали приспособления

Монтаж аэратора позволяет сэкономить на возможном последующем ремонте и разрешает не выводить на улицу вентиляционный стояк. Использовать такие клапана можно на системе отопления и водопроводе. Устройство обеспечивает стабильную бесперебойную работу всех систем.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

• Прямые приборы традиционного типа. Они монтируются только вертикально.
• Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
• Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

• для открывания используется металлическая или пластиковая рукоятка;
• чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
• для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

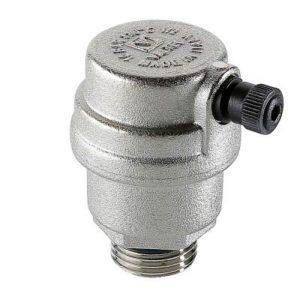

Автоматический воздухоотводчик

На рынке представлены в основном итальянские и немецкие модели автоматических воздушников. Это – Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. В основном встречаются воздушные клапаны так называемого поплавково-клапанного типа.

Конструкция

В корпусе из латуни или нержавеющей стали находиться поплавок. К нему одним из краев присоединен простейший шарнирный механизм, который имеет название «коромысло». К другому краю механизма прикреплена игла (стержень). Когда корпус заполнен водой, то игла находится в спокойном состоянии и клапан остается перекрыт. Но как только в корпусе воздухоотводчика накапливается воздух, то уровень воды, а вместе с ним и поплавок, опускается. Игла вместе с «коромыслом» приходит в движение. Когда игла заходит в подпружиненный золотник, то нажимает на шток, который перемещаясь, открывает отверстия для выпуска воздуха. Так работает автоматический воздушник.

Монтаж

Дополнительно к воздушному клапану, который входит в группу безопасности котла, следует установить автоматический воздухоотводчик в самой верхней точке контура. Монтаж можно производить как на вертикальном, так и горизонтальном трубопроводе. Для этого подвод теплоносителя в воздухоотводчик производитель делает как нижним торцевым, так и нижним радиальным. Рабочее положение автоматического воздушника всегда вертикальное.

Чтобы была возможность снять автоматический воздухоотводчик, не опорожняя всю систему, его резьбовую часть (G1/2″, G1/4″) присоединяют к трубе отопления через клапан-отсекатель.

Это несложное устройство представляет собой бобышку с пластиковой заслонкой. При ввинчивании воздухоотводчика заслонка автоматически открывается, при вывинчивании — закрывается.

При монтаже воздухоотводчика используют обычный рожковый ключ, нижняя часть корпуса воздушника выполнена в форме шестигранника. Во время установки колпачок воздушного ниппеля должен быть перекрыт.

Читать также: Воздухосборник для системы отопления: установка спускника воздуха

Неисправности клапана и способы их устранения

Из-за высокого солесодержания теплоносителя игла может обрастать накипью и воздухоотводчик начинает протекать. Чтобы очистить от накипи и ржавчины воздушник, его выкручивают, предварительно изолировав и слив воду с части трубопровода. Если на штуцере стоит отсекатель, то воду не сливают. Клапан разбирают, промывают, аккуратно очищают иглу. В процессе сборки уплотняют между собой части корпуса.

Чтобы автоматический воздухоотводчик не засорялся, имеет смысл поставить непосредственно перед ним механический фильтр.

Очень часто воздухоотводчик делают разборным. Соединение корпуса и крышки происходит через специальное кольцо. Если оно разрушается, то это приводит к протечке. Купить такое кольцо в розницу вряд ли получиться. Проще воспользоваться фум-лентой или силиконовым герметиком.

Если воздушник смонтирован с отклонением от вертикали, то он будет подтекать. Тут одно спасение — демонтировать, заглушить штуцер и установить в новом месте строго вертикально.

Причиной течи может быть перекосившийся поплавок. Его легко поправить самому, при разборке.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

• электровентилятор;
• фильтры для очистки воздушного потока;
• нагревательные элементы.

Такие устройства обладают следующими плюсами:

• способность работать независимо от общей системы проветривания;
• добавочная очистка воздуха;
• контроль уровня влагосодержания.

Сепаратор воздуха

Работу воздухоотводчиков можно назвать пассивной: они удаляют воздух, но никак не способствуют его скорейшему выделению из воды. Более результативно эти устройства работают в связке с сепараторами воздуха.

В конструкции сепаратора имеется элемент, на котором задерживаются мельчайшие пузырьки воздуха, присутствующие в воде.

Это может быть мелкая сетка либо, как в сепараторах марки Flamcovent, особые кольца (pall-кольца).

Довольно быстро пузырьки объединяются в один большой пузырь, который отрывается от ловушки и всплывает в камеру воздухоотводчика.

Сепараторы могут иметь как латунный корпус, так и стальной с эмалевым покрытием.

Некоторые модели, тот же Flamcovent например, дополнительно имеют сеточный фильтр, задерживающий механические примеси.

Завоздушенная система отопления не может работать корректно. Воздушный клапан для отопления используется для стравливания воздуха с радиаторов.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

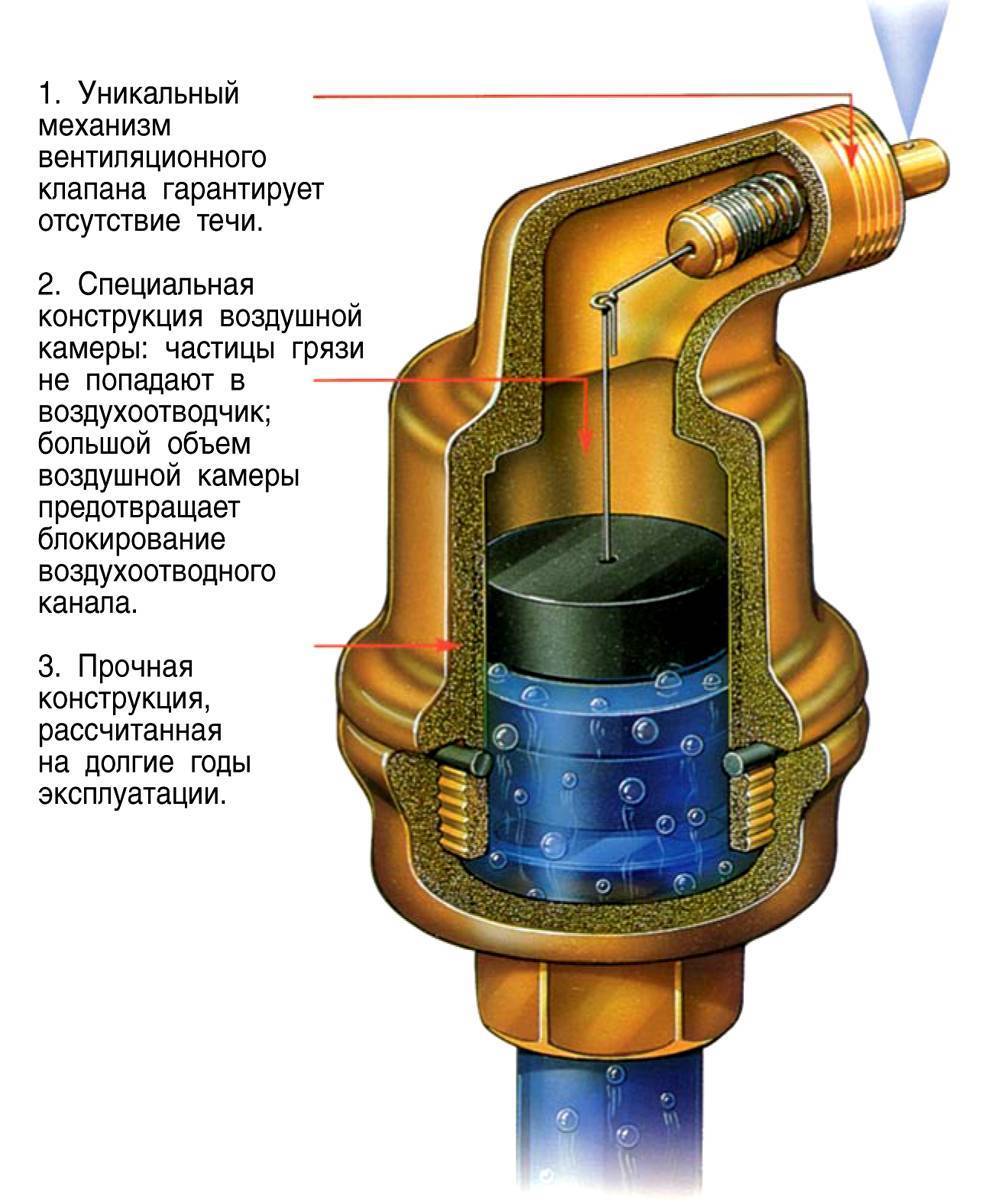

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.

Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже

Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Назначение и виды воздухоотводчиков

Автономные системы теплоснабжения, а также отопительные приборы, подключаемые к магистральной сети, оборудуются специализированными воздухоотводными клапанами. Самыми распространенными среди них считаются ручной кран Маевского и автоматический воздушный вентиль.

В торговой сети реализуются 3 типа воздушных кранов:

1. Традиционного прямого типа, с вертикальной установкой.
2. Угловые 90 градусов. Применяются на приборах отопления в качестве альтернативы крану Маевского, когда конструкция отопительной разводки труб не позволяет применить прямую модификацию.
3. Специализированные воздухоотводчики для приборов отопления.

Угловые и радиаторные воздухоотводчики

В разнообразных нагревательных комплексах порой возникает ситуация, когда необходимо сбрасывать воздух в малодоступных либо удаленных зонах. Там, где инсталлировать традиционный тип воздушного клапана для отопления не получается, поэтому устанавливают угловую конструкцию. Угловой клапан имеет специальный нижний патрубок, с углом поворота 90 С и способен присоединяться к горизонтальному участку.

Требуется обозначить, что угловая конструкция с внешним резьбовым соединением практически ничем, не различается от обычного воздушника и может применяться взамен, если необходимо.

Где правильно устанавливать воздухоотводчики

В различных схемах теплоснабжения имеются зоны, где монтаж воздухоотводчиков обязателен. В профессионально выполненном варианте теплосети, места установки указываются по проекту тепловой сети. Существуют общие подходы к размещению таких защитных устройств. Например, краны Маевского закрепляют на всех отопительных приборах, чтобы выпускать накапливающийся воздух. Точка врезки – в верхней угловой пробке, удаленной от точки включения подающей трубы к прибору отопления, воздух собирается именно в этой зоне. Когда котлоагрегат снабжен встроенным воздухоотводчиком, то на подающей трубе его не устанавливают.

Автоматический воздухоотводчик для отопления требуется ставить вертикально в следующих местах теплосети:

1. Блок безопасности котлоагрегата, работающего в тепловой сети закрытого типа.
2. На подающем и обратном коллекторе системы “теплый пол “.
3. Если во внутридомовой разводки сети отопления, самой высокой точкой будет трубопровод, а не батарея — то в него монтируется поплавковый воздушник.
4. Установка в бак расширитель и бойлер косвенного нагрева выполняется, когда это предусмотрено проектной схемой.
5. На гидрострелке, для разделения контуров нагрева в доме.

Помимо отмеченных зон, воздушники устанавливаются на проблематичных участках теплосети, где вследствие непростых обстоятельств монтажа труб разного диаметра образованы П-компенсаторы верхнего направления. В частности, когда трубы обходят двери или лестничный пролет, а после опять спускаются. В таких устройствах воздух накапливается в 100% случаях, по этой причине в таких местах необходим воздухоотводчик и желательнее — автоматический.

Во внутридомовых схемах отопления многоэтажных домов воздухоотводчики монтируются:

1. На всех коллекторных участках
2. На вертикальных П-компенсаторах.
3. В высшей точке сети каждого стояка многоэтажного здания.

Роботизированный комплекс пожаротушения

Как мы знаем, в современном пожаротушении активно используются роботы.

Согласно ГОСТ Р 53326-2009, пожарное роботизированное устройство – установка, управляющая лафетным стволом в любом направлении с удаленным управлением диспетчера.

Робототехническое оборудование разделяется на две категории.

• Мобильные роботы.
• Стационарные установки.

Мобильные устройства выполняют тушение огня без нахождения человека в зоне пожара.

Они передвигаются подобно автомобилю и могут тушить пожар с любого расстояния (роботы-оросители).

Бывают колесные или на гусеничном ходу.

Стационарные установки недвижимы.

Как правило, их устанавливают на объектах стратегического значения, на стадионах, в торговых комплексах, аэропортах и других крупных сооружениях.

В общем смысле это дистанционно управляемые лафетные стволы.

В настоящее время уже многие объекты защищены от пожара роботизированной техникой.

И это несмотря на все трудности с описанием СТУ для них.

Согласно СП 5.13130, роботизированная установка пожаротушения относится к водопенному оборудованию ПТ.

По логике, к противопожарному робо-комплексу должны применяться те же подходы проектирования, эксплуатации, которые применяются к водопенным АУПТ.

Но тем не менее на практике, это не всегда достигается.

Опишем кратко, дорогой читатель, основные характеристики роботизированного устройства и его возможности.

Управление

• Дистанционное
• Вручную пожарным стволом
• Местное или удаленное с пульта
• Роботизированное
• Программное сканирование и точечное огнетушение
• Вручную пожарным стволом
• Автоматическое с поиском очага и тушением

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Угловые и современные радиаторные воздухоотводчики

В самых разных системах квартирного отопления могут образоваться ситуации, когда нужно срочно удалять образовавшиеся пробки из самых удаленных и труднодоступных участков. в определенных ситуациях простой по конструкции клапан монтировать сложно или невозможно, труба с нанесенной резьбой расположена строго горизонтально. В таких случаях идеально подойдет особый угловой. такой элемент, как патрубок его выходит с нижней части, а потом поворачивает под прямым углом, потому он идеально подходит для присоединения к горизонтальным участкам.

Очень часто для автоматического стравливания воздушных пробок из систем отопления вместо обычного крана специалисты производят установку углового клапана. Это идеально особенно, если в сети отопления всегда образуются газы и происходит это в самой радиаторной части. Основанием для этого становится обычная химическая реакция разных веществ, которые находятся в некоторых видах воды, а алюминиевых батареях и при достаточно высокой температуре. все клапана, оснащенные угловой формы патрубками монтировать не стоит, так как есть уже специальный автоматический отводчик воды.

Радиаторные устройства изначально разработаны для того, чтобы быть монтированы для батарей, которые обладают специально для этого резьбовые соединения. Монтируют их вместо ручных клапанов на биметаллические радиаторы и алюминиевые, то есть там, где присутствует определенный контакт с водой. Здесь установка радиаторного воздухоотводчика является обязательной. Во всех иных случаях такое устройство ставится строго по желанию, которое возникает у многих, так как обеспечивает удобство в процессе использования.

Комплектующие дополнения для автоматических воздухоотводчиков

Для удобного обслуживания продаются и комплектные устройства. Автоматический воздухоотводчик с клапаном – это резьбовой переходник с пружинящим лепестковым клапаном. Его накручивают перед газоотводом, чтобы при работающей сети была возможность его обслуживать. Такими переходниками укомплектованы модели VALTEK, DANFOSS и других авторитетных марок.

Понять особенности каждого типа водоотводчиков поможет это видео:

Правила установки

Воздухоотводчики ставится в вертикально, предохранительным колпачком вверх. В наивысших местах трубопроводной системы и на батареях. В корпусе имеется монтажный шестигранник, которым производится присоединение воздушника к системе теплоснабжения обыкновенным гаечным ключом.

При этом установка ключом за корпус не допускается, поскольку это может привести к его разрушению и нарушению функциональности всей системы теплоснабжения.

Перед воздушником устанавливают шаровой кран либо отсекающий клапан. Это выполняют, чтобы можно было выполнить замену воздушника без слива воды из всей внутридомовой сети.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

• Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
• Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
• Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
• Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
• Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

Конструкция и принцип работы

Автоматический воздушный клапан для систем отопления имеет простую и надежную конструкцию. Полый металлический корпус снабжен присоединительным патрубком, который располагается снизу или сбоку, в зависимости от варианта исполнения изделия. Во внутренней камере устройства расположен поплавок, выполненный из полимерной смолы. Поплавок рычажной тягой соединен с игольчатым клапаном, закрывающим отверстие в верхней части крышки воздухоотводчика.

Удаляя пробку при помощи ручного клапана, требуется контролировать процесс, чтобы вовремя перекрыть устройство — полностью стравленным воздух будет тогда, когда через сбросник потечет струйка теплоносителя. Установка автоматического отводчика воздуха избавляет от лишних хлопот по обслуживанию отопительной системы.

Принцип работы устройства базируется на использовании силы тяжести — полый поплавок легче воды, но тяжелее воздуха. В обычном состоянии воздухоудалитель заполнен теплоносителем, за счет чего поплавок находится в верхнем положении, прижимая игольчатый клапан. С течением времени теплоноситель вытесняется из внутренней камеры устройства скапливающимся газом.

В результате поплавок под воздействием силы тяжести опускается вниз, приоткрывая клапан. Скопившийся воздух под давлением жидкости в системе отопления выходит наружу через отверстие в корпусе отводчика, а камера вновь заполняется теплоносителем, который поднимает поплавок, автоматически закрывая клапан.

Поплавковые развоздушиватели служат для удаления воздушных пробок, а также помогают ускорить слив теплоносителя из системы на время профилактических или ремонтных работ. Из-за понижения уровня теплоносителя в контуре клапаны автоматически открываются, и поступающий через них воздух заставляет жидкость быстрее сливаться.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

Завоздушенная система отопления

Существует несколько причин формирования воздушных пробок:

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.
