Желательные аксессуары для системы автополива
Таймер (контроллер)
Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.
В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.
А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.
Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.
Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.
Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.
Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе
Фильтр
Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).
Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.
На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).
Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая
Датчик дождя
Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.
После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

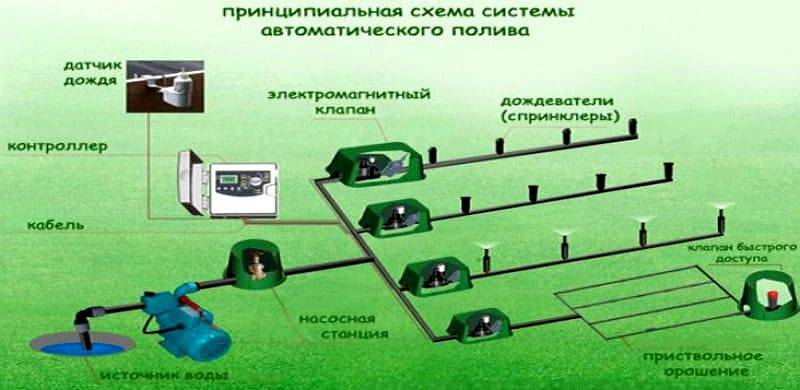

Принципиальная схема оросительной установки
Установить систему орошения огорода или дачного участка можно по схеме. Такой механизм имеет контур дождевого или капельного полива.
ФОТО: moezerno.ru Схема подключения автополива
Система функционирует очень просто – к источнику воды подключается забирающее устройство — шланг или насос. Рекомендуется выбирать магистральные трубопроводы с диаметром от 1 до 1,5 дюйма. Трубка, которая проводится к зоне полива растений на грядке должна быть небольшого диаметра.
ФОТО: items.s1.citilink.ru Специалисты рекомендуют устанавливать полную систему для качественной работы. Подразумевается дополнительное использование накопительного бака вместе с оросительным механизмом
Для орошения можно использовать обычную пластиковую или металлическую ёмкость тёмного цвета с большим объёмом жидкости. Чтобы не перелить растения, к ёмкости присоединяют поплавок, являющийся своего рода датчиком заполнения
Лучше всего ставить такой механизм в хорошо освещённом месте, под солнечными лучами, тогда вода будет ещё и нагретой, что важно для некоторых растений
ФОТО: ae01.alicdn.com Вариант создания капельного полива для рассады

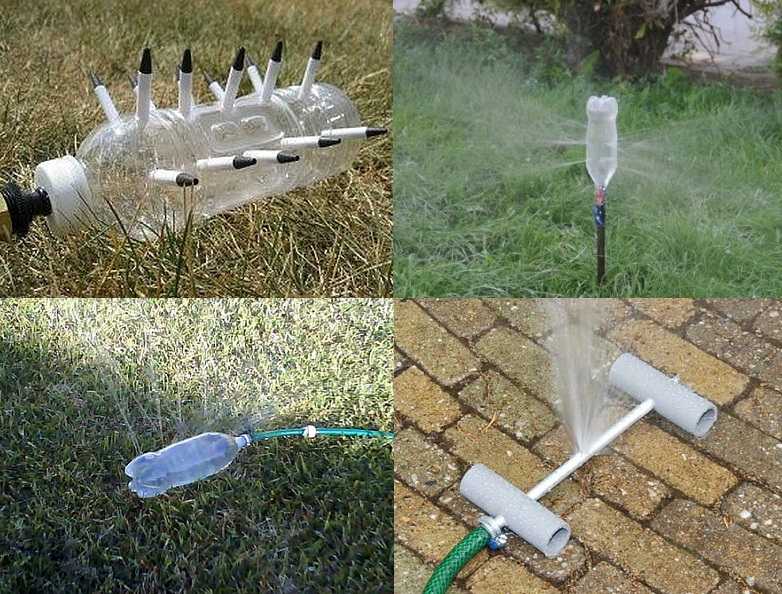

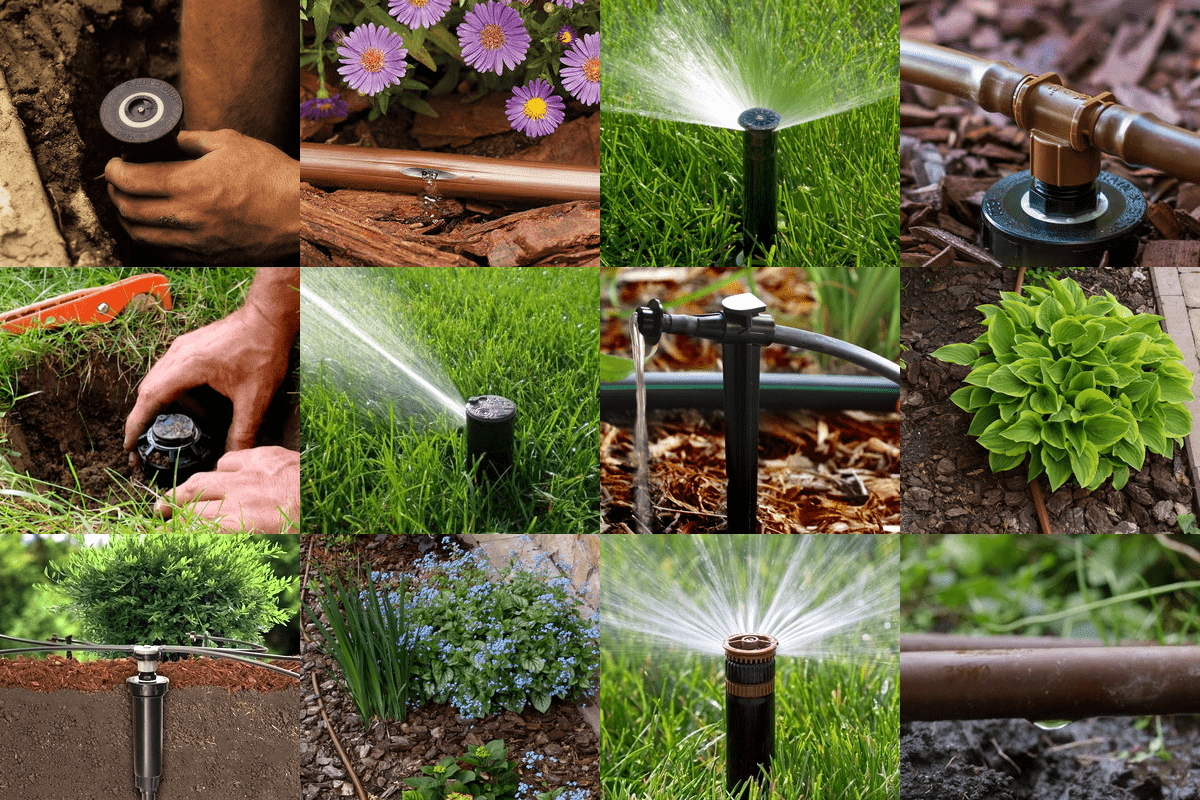

Для полива, имитирующего дождь, в огороде устанавливают динамические и статические распылители в форме роторов и вееров. Если необходимо обеспечить капельную подачу жидкости, используют специальные ленты.
Дополнительно в каждой системе полива устанавливаются специальные компьютеризованные датчики, которые отслеживают процесс открытия и закрытия клапанов для подачи воды. Владелец участка настраивает определённое расписание, и тогда, при наступлении заданного времени, клапаны открываются. Устанавливать программатор нужно в том месте, где уже стоит блок распределения жидкости. Происходит автоматическое нагнетание воды с помощью наноса. Когда давление падает, клапан сам открывается.
ФОТО: sam-stroitel.com Для предотвращения сбоев и неполадок устанавливают фильтры, что особенно важно для магистральных систем
Порядок действий при разработке поливной системы своими руками
Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.
Разработка конфигурации
На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете ка будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.
Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.
Разработка поливной системы своими руками
После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.
Начинаем строить
Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.
При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.
Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов
От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.
При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах
Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.
Как выбрать и установить систему полива для дачи
Эта статья для всех, кому надоело бегать с лейкой. Вы можете потратить несколько дней на организацию системы полива, зато потом поливать сад нажатием пары кнопок.
Из чего состоит система полива
- Источник воды (водопровод, скважина, колодец или бочка + насос)
- Система труб, креплений и шлангов
- Источники орошения: дождеватели, насадки, капельные шланги и т.п.
В систему можно объединить разные устройства полива – под разные территории и виды растений.
Источник воды
Выбирайте насос в зависимости от источника воды и его удаленности от потребителей
Обращайте внимание на тип насоса: для загрязненной или чистой воды
- Для колодцев, скважин и бочек – погружные. На веревке опускаются внутрь и могут подавать воду с большой глубины.
- Для водоёмов – поверхностные. Они устанавливаются на земле, к воде подводится шланг. Для их работы нужен всасывающий фильтр с обратным клапаном. Он не даёт воде вытекать из шлангов и насоса после его отключения, защищая аппарат от «сухого хода».
- Насосные станции подают воду с глубины до 10 м на высоту 45-55 м и обладают производительностью 3-8 м3/ч. Работают не постоянно – включаются вместе с потребителем воды.
Шланги
Неармированные самые лёгкие, удобны для ручного полива. Для выкачивания воды -армированные или заборные шланги. Они устойчивы к температурным перепадам, не заламываются, выдерживают высокое давление.
Полив прямой струёй размывает грунт и оголяет корни. Распыляющие насадки делают поток мягче и экономят воду. Пистолетные насадки удобно лежат в руке, в зависимости от режима, подходят и для полива и для опрыскивания.Телескопические модели подходят для обработки труднодоступных мест, а также мытья дома, машины или душа.
| Шланги | Катушки и тележки для шлангов | Насадки для шлангов |
Управление системой полива
Для автоматического полива вам понадобятся: таймер полива, датчики увлажнения и дождя.
- Таймер (контроллер) включает подачу воды в определенное время, через заданные промежутки или по показателям датчиков.
- Датчик увлажнённости проверяет влажность почвы, передаёт контроллеру сигнал о необходимости полива, когда почва становится сухой.
- Датчик дождя сообщит контроллеру, что идёт дождь и дополнительный полив не нужен.
Чтобы включать линии полива по отдельности, каждую линию подключают к электромагнитному клапану, клапаны – к контроллеру.
7. Виды монтажа поливной системы
Мы упоминали, что для организации системы полива на даче используются полиэтиленовые трубы. Диаметр основной магистрали должен иметь больше. Например, наиболее часто используется труба с внутренним диаметром 40 мм, а для отводных достаточно 20 мм. Соединения выполняются с помощью компрессионных фитингов, что избавляет от необходимости покупки или использования специального инструмента. Обязательно лишь наличие электричества для работы паяльника. Правильно расположить трубы для полива можно двумя способами:
- Поверхностный монтаж – весь трубопровод будет расположен над уровнем почвы или на ней. Преимуществом подобного монтажа является простота сборки, выявления и устранения течи и других неполадок. К недостаткам можно отнести возможность нечаянного повреждения целостности трубы, более затруднительное и ограниченное передвижение по участку, легкодоступность материалов для злоумышленников. Если вы редко бываете на даче, то высока вероятность, что при следующем визите ваша система будет отсутствовать.
- Глубинный монтаж – более надежный, поэтому более предпочтительный способ монтажа. Для его реализации в нужном месте выкапываются траншеи глубиной 30-70 см. При этом нужно обеспечить небольшой наклон по направлению к самой нижней точке участка. Это нужно для беспрепятственного слива воды из системы в конце поливочного сезона. После этого делается врезка боковых линий в основную трубу. Специалисты рекомендуют оснащать каждый отвод вентилем. Это нужно для более точного контроля уровня влажности на конкретном участке. На конце отводных труб крепятся дождеватели или капельницы. После этого производится проверка системы и ее испытание на прочность путем подачи воды. Когда вы убедились, что течи отсутствуют и в каждой точке полива вы имеете одинаковый напор, траншеи закапываются. Такая система прослужит долгие годы и обеспечит качественный полив.
Схемы автоматического полива
Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.
Такая система полива на даче своими руками может быть собрана за день
Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.
Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».
Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см
Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.
Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.
Система полива на даче из емкости
Если в обеспечении влагой нуждается огород, сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.
Автоматический полив огорода своими руками можно собрать из комплектующих или купить готовые наборы для полива
Виды автополива
Опытные цветоводы предлагают несколько домашних систем:
- верхний фитильный полив. Жидкость поступает в грунт по «фитилям» из скрученного бинта, полосок ткани, не очень толстых жгутов;
- нижний фитильный полив. После временного удаления земляного кома в дренажные отверстия (снизу-вверх) продевают фитили из тряпочек или бинта. Растение «пьет» воду из тазика или поддона, заполненного жидкостью;
- нижний полив. Отличный вариант для комнатных декоративных растений, предпочитающих хорошее увлажнение грунта. В таз насыпают гальку либо керамзит, наливают побольше воды, погружают вазоны, чтобы 1/3 горшка находилась в жидкости. Через дренажное отверстие влага попадает в грунт и далее доходит до надземной части цветка;
- капельный полив. Дешевый аналог готовых систем автополива. Хороший метод для крупных растений и больших вазонов. В крышечке бутылки из-под кваса, лимонада, других напитков проделывают отверстия, заполняют жидкостью, помещают емкость вверх дном в горшок. Если растение очень крупное, то понадобится две-три пластиковые бутылки. Через дырочки в крышке влага понемногу вытекает в грунт, почва не пересыхает;
- применение гидрогеля и гранулированной глины. Наполнители, активно впитывающие и понемногу отдающие влагу, продаются в магазинах «Все для дома и сада». Метод простой и эффективный, применение готовых компонентов несложное, почва на протяжении длительного времени не пересыхает. Несмотря на некоторые затраты при покупке гидрогеля, результат наверняка порадует цветоводов.
Контроллер и таймер для автоматической системы полива для огорода
Полив может быть полуавтоматизированным и полностью автоматизированным. Первый вариант предполагает установку таймеров автополива, которые представлены электрическими или электромеханическими устройствами, позволяющими задать продолжительность и частоту орошения.
Полностью автоматизированные системы автополива своими руками укомплектованы контроллером. Это так называемый мозг устройства, представленный мини-компьютером, благодаря которому работает вся система. На основании заданной программы контроллер управляет устройством, регулирует количество поливов и интенсивность напора, контролирует давление в сети и температуру воды. В него встроен датчик влажности, чутко реагирующий на дождь. При необходимости он автоматически отключает систему. Контроллер может быть установлен в доме и на улице.

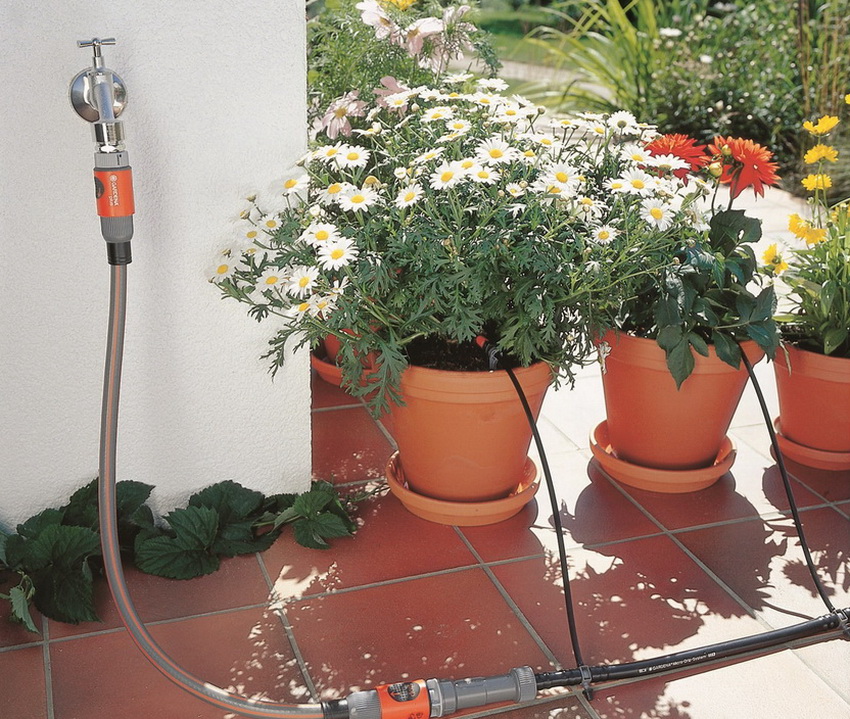

Автополив можно также использовать и для уличных растений в горшках
Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона. Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы.
Выбирая автоматику для системы полива, следует обратить внимание на тип элемента питания и автономность прибора. Большинство устройств используют несколько пальчиковых батареек или одну на 9 В
Монтаж
Когда готов проект и закуплены все необходимые материалы, можно приступать к непосредственному монтажу системы в следующем порядке:
1. Производится установка насосной станции и прочего оборудования, предназначенного для управления работой системы.
2. Прокапываются траншеи для укладки трубопроводов. Когда монтируется система автоматического полива на даче своими руками, многие профессионалы советуют укладывать трубы на глубине около 1 метра. Это обеспечивает их защиту от промерзания. На деле же такая работа является очень трудоемкой, поэтому допустимо прокапывать траншеи глубиной 30-40 см, обеспечивая осенью слив воды с трубопроводов. Для этого на самых нижних участках труб устанавливаются дренажные клапаны.
Монтаж трубопровода для автополива в траншеи
Верхняя часть грунта срезается квадратами с таким расчетом, чтобы можно было эти квадраты вернуть на свои места поверх проложенных труб.
3. На поверхности участка собирается поливная конструкция. Отдельные участки трубопроводов соединяются посредством фитингов. К общей магистрали подключаются дождеватели и капельные шланги.
4. Собранная система тестируется методом подачи в нее воды. В случае обнаружения протечек производится устранение неполадок.
5. Если конструкция герметична, она укладывается в подготовленные траншеи. Спринклеры выводятся к поверхности почвы.
6. Траншеи закладываются кусками дерна, которые ранее были срезаны.

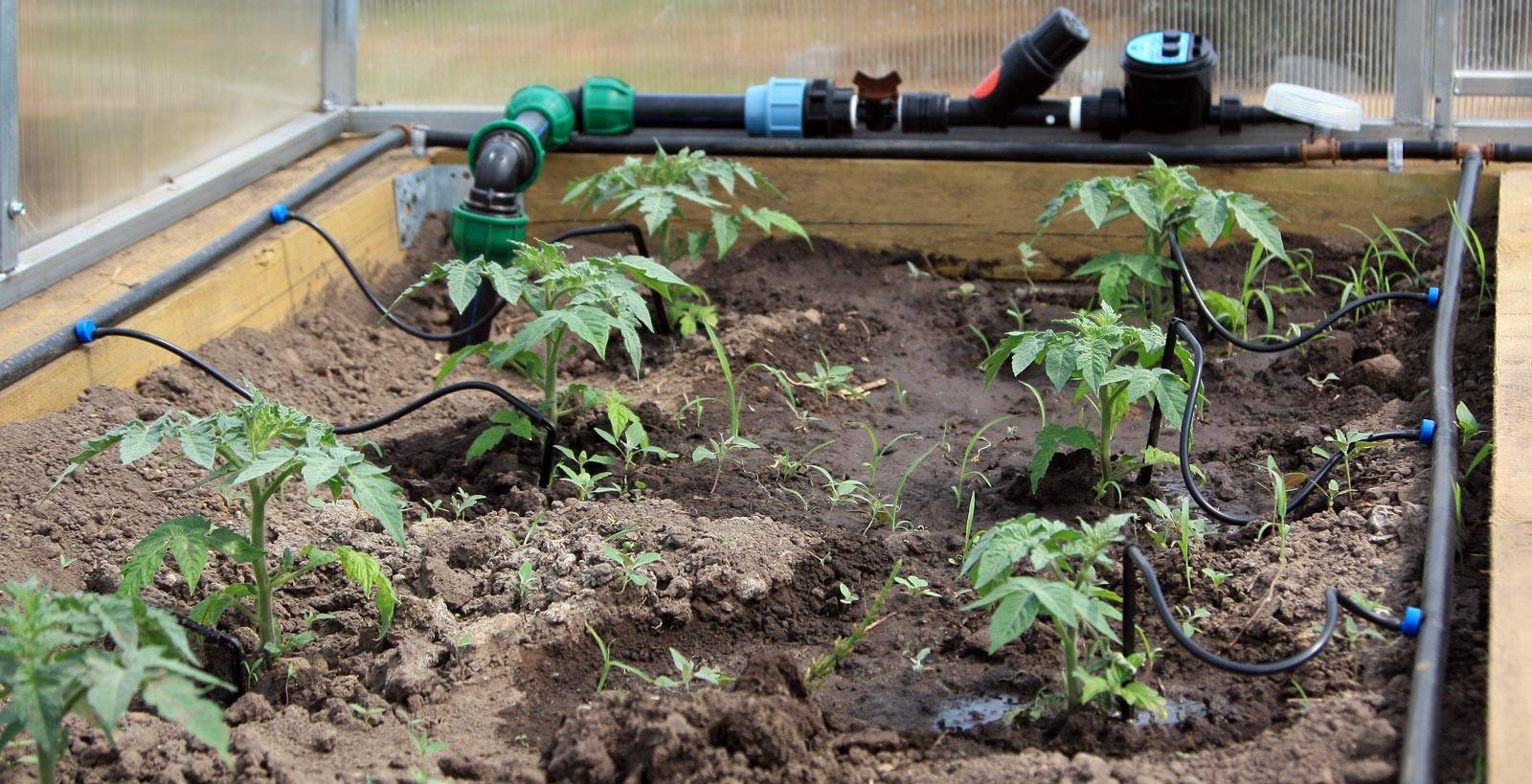

Готовый вариант автоматического полива с таймером для теплицы
Если у вас нет желания самостоятельно рассчитывать поливную конструкцию и покупать для ее обустройства расходные материалы, можно приобрести уже готовую систему. В комплект оборудования входят насосная станция и все необходимые автоматические устройства. Благодаря такой конструкции можно, например, соорудить на участке автоматический полив теплицы с таймером. Необходимым условием для этого, как и для самодельной системы, является наличие электричества и водопровода.
Насос.
В качестве помпы я решил выбрать насос центробежного типа. Это один из самых простых и надёжных насосов, который, тем не менее, может обеспечить подъём воды на большую высоту. Думаю понятно, что при такой схеме насос должен создать в трубе достаточное разряжение воздуха, чтобы поднять воду со дна резервуара.
Тут можно было бы применить погружной центробежный насос вроде того, что используется в омывателе стёкол автомобиля «Москвич» или «Жигули», но у таких насосов сравнительно небольшая глубина погружения, что не позволит, например, опустить его в обычное ведро с водой. Кроме того, на нашем авторынке подобный насос стоит очень дорого – около 10$.
Но, зато, почти в два раза дешевле можно купить центробежный насос от какой-нибудь иномарки. Я нашёл там новые насосы всего за 5 – 6$. Правда, меня смутило, что все они неразборные и какие-то уж очень китайские. Кроме этого, для крепления такого насоса пришлось бы изготовить хомут.
Но, мне повезло, и я купил б/у-шный насос от какого-то неизвестного автомобиля всего за 3,3$. Он, находясь в одном метре над поверхностью воды, поднимает литр воды на высоту в два метра, менее чем за одну минуту, даже если первоначально в шланге нет воды. Проще говоря, глубина используемого резервуара и положение вазонов с цветами ничем не ограничены, если Вы, конечно, живёте не в замке.
Для крепления насоса я применил одну из своих старых наработок, а именно самый большой канцелярский зажим.

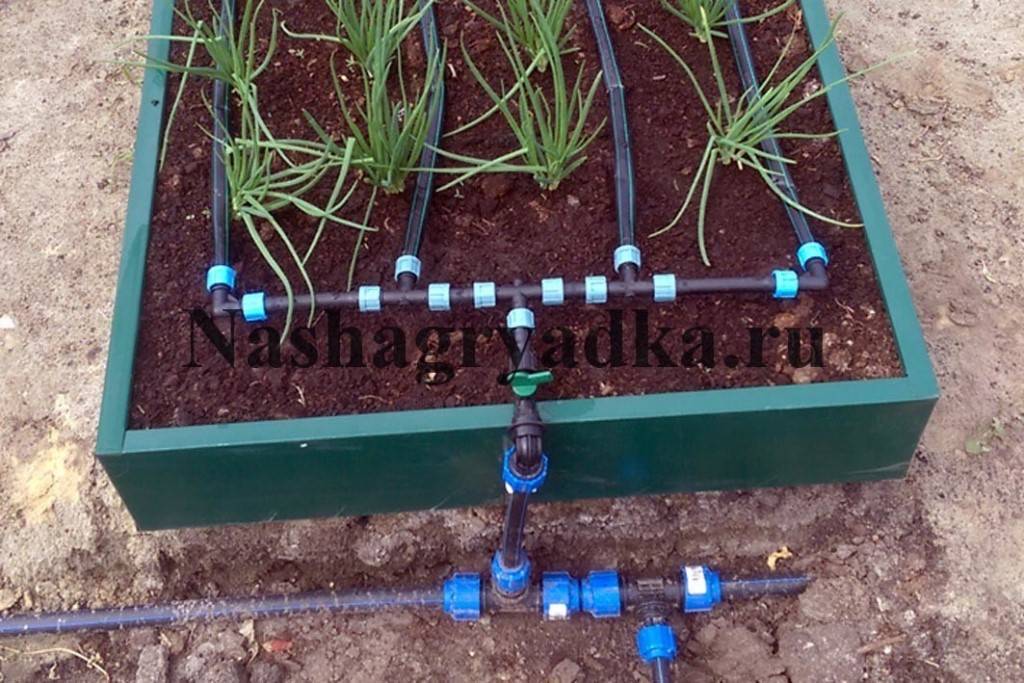

2. Капельная система полива
Этот способ является наиболее щадящим и экономичным. Его целесообразно использовать для прикорневого полива растений, которые особо чувствительны к засухе. Организовать капельную систему полива довольно просто. Она включает в себя несколько основных элементов:
- Емкость с водой;
- Запорный кран;
- Фильтр;
- Старт-коннектор;
- Капельный поливочный шланг;
- Заглушку по количеству используемых шлангов.
Подобный полив можно осуществлять как из накопительной емкости, так и с помощью основного трубопровода. Необходимо обустроить центральную трубу, которая будет иметь количество коннекторов, равное количеству грядок. Длина капельного шланга должна соответствовать длине грядки и иметь небольшой запас. Располагать его следует как можно ближе к саженцам. Полив может быть непрерывным: главное, чтобы емкость водяного бака была соответствующей.
В случае использования воды из трубопровода, можно оснастить систему таймером, который согласно установленному режиму будет открывать и закрывать подачу воды. При организации капельной системы полива обязательно устанавливайте фильтр перед поступлением воды непосредственно в капельный шланг. Техническая вода имеет множество примесей и мелкого мусора, который быстро засоряет отверстия. Капельный полив имеет массу преимуществ:
- Благодаря тому, что вода попадает сразу на корни, расход ее минимален, а увлажнение при этом более чем достаточное;
- Равномерная подача воды к растениям;
- Система практически не чувствительна к перепадам давления;
- По этой же причине растения не обязательно поливать рано утром или вечером. Стебли и листва остаются сухими, и растения не обгорят под палящим солнцем;
- Сохраняется полноценный доступ кислорода к корням;
- На поверхности земли не образуется твердая корка.
- Есть возможность сделать процесс полива автоматизированным.
К недостаткам можно отнести лишь частые засорения мелких отверстий на нижней части капельного шланга. Помимо того, что в отверстиях и так будет оседать налет, нижние ряды будут забиваться частичками влажного грунта. В связи с этим многие опытные садоводы рекомендуют прокладывать шланг на небольшой высоте над уровнем почвы. Тогда этой проблемы удастся избежать.
Как подготовить комнатные цветы к отъезду хозяев
Несмотря на эффективность автополива, опытные цветоводы советуют провести несложные мероприятия, если хозяева собираются в отпуск на пару недель. Правильный подход снизит нагрузку на корневую систему, подготовить растение к меньшему потреблению жидкости и питательных веществ.
Что делать:
- незадолго до отъезда снять вазоны с подоконника, подставки с растениями отодвинуть от окон, чтобы влага испарялась слабее;
- немного проредить листья, срезать бутоны и распустившиеся цветки;
- насыпать слой мульчи из древесных опилок, мха или мелко нарезанной соломы. Перед операцией увлажняют и рыхлят грунт, затем добавляют около 1 см любого натурального компонента из перечня.
Автополив для комнатных растений спасает грунт от высыхания, а цветы – от гибели при длительном отсутствии хозяев. Не стоит тратить деньги на готовые системы из агромагазинов: практически бесплатный автополив для зеленого декора в жилище можно легко и быстро сделать своими руками. В помощь цветоводам полезная информация: виды, преимущества, способы изготовления, полезные советы.
Далее видео, из которого можно узнать ещё несколько способов автополива растений:
