Введение
Многим приходилось видеть автоматический выключатель АП-50. Этот автомат присутствует в нашей жизни как фундаментальный атрибут нашего материального мира, как незримый спутник дающий свет и тепло. Многие помнят его с детства, могут не знать названия, но зрительный образ знаком почти всему населению России, да и не только. И никто никогда не задумывался: а сколько же этому чуду техники лет? Вот и мы в решили разобраться в этом вопросе, а заодно и поделиться найденной информацией с электротехнической аудиторией, с людьми, неравнодушными в своей профессии к историческим фактам. Представленный нами материал имеет под собой строго научную основу и взят из проверенных источников. Если у вас есть любопытная информация по данной теме, пожалуйста, присылайте ее нам и мы дополним публикуемый материал. Это поможет более глубоко и всесторонне разобраться в вопросе, затерявшемся в глубине лет.
Уставка по току отключения при коротком замыкании (Im)
Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:
- для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
- для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.
Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. H31, H32 и H33).
| Тип расцепителя | Защита от перегрузки | Защита от короткого замыкания | |||
|---|---|---|---|---|---|
| Бытовые автоматические выключатели (МЭК 60898) | Термомагнитный (комбинирован.) | Ir = In | Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In | Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In | Верхняя уставкаТип D10 In ≤ Im ≤ 20 In |
| Модульные промышленные авт. выключатели | Термомагнитный (комбинирован.) | Ir = In (не регулируется) | Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In | Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In | Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In |
| Промышленные автоматические выключатели (МЭК 60947-2) | Термомагнитный (комбинирован.) | Ir = In (не регул.) | Постоянная: Im = 7 — 10 In | ||
| Регулируется: 0,7 In ≤ Ir ≤ In | |||||
| Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In | |||||
| Электронный | Большая выдержка времени 0,4 In ≤ Ir ≤ In | Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется:I = 12 — 15 In |
50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).
Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.
Рис. H31: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей
Рис. H32: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя
Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность
Рис. H33: Кривая срабатывания электронного расцепителя автоматического выключателя
Автомат включения насоса
Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.
Резистор R3
— 200 кОм, маломощный.
Резистор R4
— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.
Резистор R5
— 270 кОм, маломощный.
Резистор R7
— 5 кОм, маломощный.
Остальные радиодетали, как в предыдущей схеме.
Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.
Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.
Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5
напряжение обратной связи передается на неинвертирующий вход.
По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5
. Насос включен.
Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.
Знакомьтесь- АП50! Видео
03 Фев 2012 Автоматические выключатели, База знаний электрика, Видео, Новости, Электрика для дома
Еще с детства помню в деревне щелкал этим автоматом у деда, а прошло уже более 30 лет.
Получается целое поколение выросло на этом автомате)))
Чем же так приглянулся автоматический выключатель АП-50, за какие преимущества он получил широкое распространение и продолжает выпускаться и применяться даже сейчас- в век цифровых и нанотехнологий?
Конечно, однозначного ответа на эти вопросы нет.
Несомненно самый жирный плюс у “апэшки”, как называют этот автомат между собой электрики, заключается в том, что его можно установить без всякого щитка прямо на стену.
Все токоведущие части у него закрыты и находятся внутри корпуса, за крышкой. Что бы достать до клеммы- это надо постараться, если только специально типа гвоздя чем-нибудь не ткнешь…
На этом жирные плюсы и заканчиваются… Остаются небольшие плюсики- термостойкость, возможность регулировки тока срабатывания по перегрузке, в принципе надежен в работе и прост в устройстве и эксплуатации.
Минусы-
высокая цена,
боится влажности- ржавеет все внутри и автомат отказывает, были случаи когда расцепитель до такой степени покрывался ржавчиной, что не отключал автомат даже на несколко КЗ сподрят.
корпус довольно непрочен, сделан из карболита который очень хрупкий- сколько их переломано из-за того что крепили на неровную поверхность и не сосчитать)))
Где только я не встречал применение ап50- на опоре ВЛ(включение уличного светильника);
на фронтоне домов в качестве вводного автомата- некоторые даже сайдингом его там и замуровывают когда дом обшивают- ни разу не горели наверно, а то бы так не делали…
удлиняют с помощью его кабеля на стройках и т.п.
на подстанциях в качестве автомата защиты опертока, цепей сигнализации, блокировки и т.д.
включение электродвигателей- раньше на циркулярках, особенно на самодельных, кроме апэшки больше ничего и не ставили.
Один из вариантов применения на вводе в дом я уже объяснял в статье “Монтаж щитка”

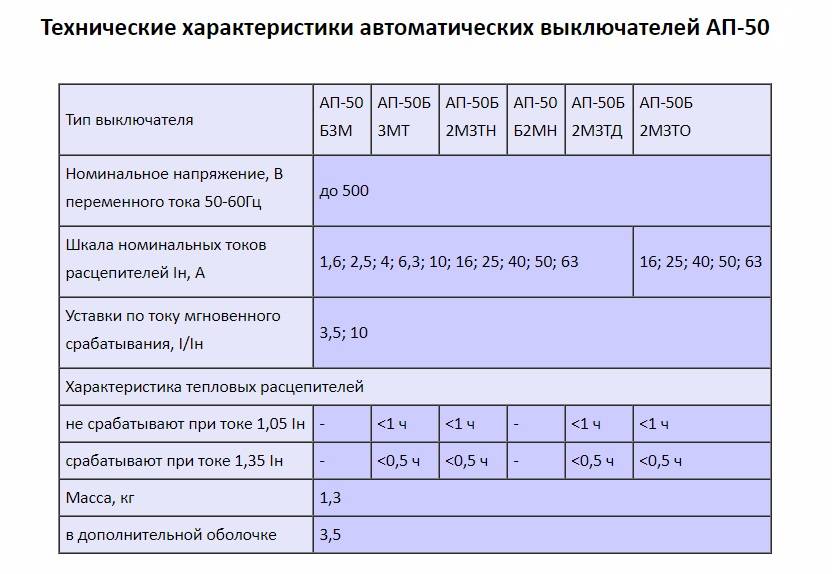

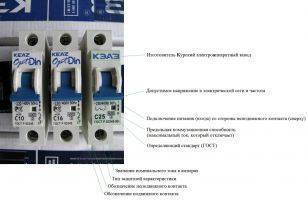

АП-50 выпускаются двухполюсные и трехполюсные. Основные технические характеристики написаны на крышке автомата.
Это- рабочее напряжение, частота, род тока, номинальный ток и ток уставки электромагнитного расцепителя и т.д.
Друзья-электрики говорили что встречаются защищенные апэшки в корпусе IP54- но я не встречал таких.
Ну а об остальном- смотрите в видео:
И еще несколько фотографий немного с юмором- как используются АП 50.

Узнайте первым о новых материалах сайта!
Просто заполни форму:
Эпилог
Описание и принцип работы соленоидов
И как так получилось, что за столько десятилетий не было внесено никаких принципиальных изменений в конструкцию АП-50? Менялись требования, условия, технологические поколения, уже появились умные, набитые искусственным интеллектом аппараты, а «апэшка» осталась в первозданном виде и не сдаёт свои позиции. Возможно ли в здравом уме себе представить, что вместо современного мобильного телефона кто-то захочет продолжать использовать телеграф или коммутатор? Вон уже простую и безобидную, никому не мешающую лампу накаливания и ту заменили светодиодами! Подключайте свои сервера и компьютеры, томографы и андроиды через самое надёжное и безотказное семидесятилетнее устройство! Или же Веллер прав?
Понятие время-токового параметра
Электрический ток имеет основную отличительную черту — он может проходить только по замкнутой цепи. Если контур открыть, то работа тока сразу останавливается. Эта особенность нашла применение в функционировании наибольших токовых защит, основанных на работе предохранителей и автоматов.
График ВТХ
Они выбираются так, чтобы могли долгое время сохранять номинальное значение проходящего сквозь них тока. Таким образом создается надёжность электроснабжения потребителей. Также автоматы и предохранители оснащены защитными функциями, в случае образования чрезвычайных ситуаций в контролируемой цепи они разрывают протекающий через них опасный ток.
На это влияют два фактора:
- величина проходящего тока нагрузки;
- время его действия.
Пределы токовК сведению! Плавкая вставка предохранителя перегорает от теплового воздействия, созданного проходящим по ней током.
Предохранители также учитывают температурный режим цепи и размыкают контуры за счет действия теплового расцепителя. В то же время в его составе имеется еще одно устройство — электромагнитный расцепитель, который реагирует на превышение электромагнитной энергии, возникающей даже в импульсном режиме.
Время-токовая характеристика (ВТХ) выражается в виде графиков в декартовых координатах. По оси ординат располагают время, отсчитываемое в секундах, а абсцисс — отношение протекающего тока аварийного режима I к номинальной величине Iн коммутационного аппарата.
Исполнения АП50Б
Артикул Наименование Цена
A8000-106373
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106374
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106375
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-10Iн-400AC/220DC-НР110AC-У3-КЭАЗ
2 609.52
A8000-106376
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
2 839.80
A8000-106377
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-10Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
2 839.80
A8000-106378
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-1,6А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-1,6А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106379
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106380
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-16А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-16А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106381
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106382
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106383
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-У3-КЭАЗ
3 276.00
A8000-106384
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106385
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106386
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-4А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106387
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-6,3А-3,5Iн-400AC/220DC-НР110AC-1П-У3-КЭАЗ
3 507.60
A8000-106388
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-1,6А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-1,6А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106391
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-10А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106392
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-16А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-16А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106394
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-2,5А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
A8000-106395
см. keaz.ru
Выключатель автоматический АП50Б-1М2ТД-25А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
Выключатель автоматический АП50Б-1М2ТД-25А-10Iн-400AC/220DC-НР230AC/220DC-У3-КЭАЗ
2 609.52
1
Автоматические однополюсные выключатели серий АБ-25 и АЕ-1031
Предназначены для цепей переменного тока напряжением 220 В, номинальный ток 25 А.
Тип автомата и расцепителя | Номинальный ток расцепителя, А | Ток срабатывания теплового расцепителя, А | Кратность срабатывания электромагнитного расцепителя |
Тепловой расцепитель | |||
АБ-25 | 15 | 20 | — |
20 | 27 | — | |
25 | 33,8 | — | |
Комбинированный расцепитель | |||
АЕ-1031-11 | 6 | 8,1 | 12—18 |
АЕ-1031-21 | 10 | 13,5 | |
АЕ-1031-31 | 16 | 21,6 | |
АЕ-1031-41 | 25 | 33,8 | |
Электромагнитный расцепитель | |||
АЕ-1031-13 | 6 | — | 12—18 |
АЕ-1031-23 | 10 | — | |
АЕ-1031-33 | 16 | — | |
АЕ-1031-43 | 25 | — | |
Тепловой расцепитель | |||
АЕ-1031-12 | 6 | 8,1 | — |
АЕ-1031-22 | 10 | 13,5 | — |
АЕ-1031-32 | 16 | 21,6 | — |
АЕ-1031-42 | 25 | 33,8 | — |
Таблица 7. Автоматические выключатели переменного тока типа АСТ
Тип автомата | Количество полюсов | Номинальное напряжение, В | Номинальный ток, А | Шкала номинальных токов расцепителей, А |
АСТ-2 | 2 | 380 | 25 | 0,3; 0,4; 0,5; 0,63; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25 |
АСТ-3 |
Таблица 8. Автоматические выключатели АК-63
Количество полюсов | Номинальное напряжение, А | Шкала номинальных токов расцепителей, А |
2, 3 | ~440 –240 | 0,63; 0,8; 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 63 |
Примечания. 1. Выключатели имеют исполнение расцепителей МГ и М.
2. Расцепители выключателей типа АК-63 изготавливаются с кратностью тока отсечки для переменного тока 14 и постоянного 5; расцепители исполнения М изготавливаются также для переменного тока с кратностью тока 3.
Электромагнитные расцепители автоматических выключателей переменного тока типа АСТ, АК-63, снабженные гидравлическим замедлителем, обеспечивают при кратности тока, равной 1,2 номинального, выдержку времени не более 20 мин, при кратности тока от 6 до 12, 6—15 с и при кратности тока 14 — мгновенное действие (отсечку).
Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов
Содержание текущей статьи:
- ;
- с характеристиками B, C, D:
- ;
- ;
- ;
- информации.
Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.
Введение
Модульные автоматические выключатели применяют:
- для защиты сетей:
- от коротких замыканий – для этого встроен электромагнитный расцепитель;
- от перегрузок – для этого встроен тепловой расцепитель;
- для ручного включение и отключения питания – для этого есть привод (рукоятка).
 |
Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем. Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель. Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).
Отличия автоматических выключателей с характеристиками B, C и D
| Тип защитной характеристики | Мгновенное отключение при коротком замыкании из диапазона | Предпочтительное применение автоматического выключателя | Нагрузки |
| B | (3-5)·In | защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:
| резистивные |
| C | (5-10)·In | защита: — освещения; — розеток; — бытовых электрических приборов. | резистивные, индуктивные с низким пусковым током |
| D | (10-50)·In | защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. | индуктивные с высоким пусковым током |
Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).
где In – номинальный ток автоматического выключателя. Примеры:
- Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
- Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
- Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.
*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть. При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):
- нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
- верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.
Характеристика B автоматического выключателя
Выключатели с характеристикой В применяют для протекции:
- протяжённых кабельных линий;
- цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
- вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
- сигнализации;
- управления;
- измерения.
Характеристика C автоматического выключателя
Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:
- квартирные и офисные розетки;
- освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
- отдельных потребителей (без мощных двигателей).
Характеристика D автоматического выключателя
Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:
- стиральных машин;
- посудомоечных машин;
- насосов для забора питьевой воды;
- сварочных аппаратов.
- Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
- Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
- Заводской каталог компании «ABB» на выключатели S800S.
Испытания автомата АП50
Данная процедура включает в себя проверку функционирования двух основных расцепителей. В процессе применяется ток с разными показателями перегрузки.
Проверка теплового расцепителя АП50
Проверка электромагнитного расщепителя АП-50
В качестве тестируемого аппарата можно использовать, например, РЕТОМ-21. Его подсоединяют к крайним полюсам выключателя после последовательного соединения полюсов. Тестирование проводят тремя типами тока:
- 1,05 * In или 1,1 * In (где In – номинальное значение) – при подаче такого тока прибор не должен выключаться на протяжении часа;
- 1,35 * In – ток, при котором расцепление должно происходить в течение получаса;
- 6 * In – при подаче такой перегрузки отключение происходит в течение 2-15 секунд.
Процедура позволяет проверить исправность автомата при реагировании на различные степени перегрузки.
Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
Применение беспроводных выключателей
Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.
Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.
Сами выключатели можно установить на стену двумя способами:
на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки
на шурупы саморезы в уже существующий подрозетник
Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.
Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.
Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».
Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.
К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.
К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.
Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”
Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.
Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.
Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.
Так как мощности уличных светильников в разы больше комнатных лампочек.
Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
Устройство автомата АП-50
Автомат АП-50 является легендой советской инженерной мысли, вот уже более шестидесяти лет он выпускается промышленностью и не собирается уходить в историю. АП50 выпускаются в двух- и трехполюсном исполнениях. Их предшественниками были похожие автоматы АП-16 и АП-25. Для этого автомата не нужны какие-либо щитки, din-рейки и т.п — он сам себе щиток с одним автоматом. Он крепится двумя винтами на походящее основание, у него имеется защитный кожух и два кнопочных толкателя для включения и отключения. В автомате реализован классический набор, состоящий из электромагнитного и теплового расцепителей, установленных на каждом полюсе. Автомат АП-50 прост и гениален, как автомат Калашникова:
Если посмотреть снизу, то в крышке можно увидеть дугогасительные камеры, а на самом автомате под защитной текстолитовой пластиной есть доступ к пластинам тепловых расцепителей:
Здесь прекрасно всё. Электромагнит с обмоткой, которую при желании можно и перемотать, шток, который рекомендуют слегка смазывать для хорошего скольжения. Дугогасительные камеры можно вынуть, почистить и вставить на место. Практически любой элемент можно снять и заменить. Внутри куча свободного места, куда можно поставить блок-контакты, расцепитель минимального напряжения и т.д. Свобдный корпус обеспечивает хороший теплоотвод. Под кнопками имеется рычажок, изменяющий чувствительность расцепителей в диапазоне 0.7-1In.
Устройство двухполюсного автоматического выключателя
Настал черед разборки двухполюсного автомата TEXENERGO С40. Когда-то я думал, что двухполюсный автомат устроен как два однополюсных, но с объединенными ручками управления. Сейчас я покажу, что это не так.
2п автомат TEXENERGO С40. В открытом окошке виден рычаг механизма размыкания
Разборка автомата С40 – высверливаю заклепки
Вскрываем автомат, смотрим, какие отличия от автомата В6:
Разобранный 2п автомат С40, снята правая стенка
Сразу видно, что катушка электромагнитного расцепителя намотана более толстым проводом, и наощупь подпружинена более мощной пружиной. По идее, на ней где-то должна быть выбита надпись “40”, но я не нашёл.
А вот на пластине теплового расцепителя эта надпись есть:
Пластина теплового расцепителя с надписью “40”
Контакты одинаковы что в В6, что в С40. Ведь у них одна базовая модель на 63А.
Подвижный контакт автомата
Какие ещё отличия я заметил? В районе замыкания контактов в версии стоит пластиковая пластина, в версии С40 между этой пластиной и стенкой корпуса дополнительно установлена металлическая пластинка.
Разобранный 2п автомат С40, правая половина
Снимает правую часть автомата, и видим между половинками рычаг “тяни-толкай”:
Конструкция двухполюсного автомата TEXENERGO – толкатель между полюсами
Рычаг сброса выключателя – при помощи него половинки автомата дают друг другу сигнал о выключении
Общий держатель ручек управления тоже нужен, но он работает как подстраховка, и при ручном выключении.
Напоследок – масштаб разборки:
Разобранный двухполюсный автомат TEXENERGO с крепежом
Эпилог
И как так получилось, что за столько десятилетий не было внесено никаких принципиальных изменений в конструкцию АП-50? Менялись требования, условия, технологические поколения, уже появились умные, набитые искусственным интеллектом аппараты, а «апэшка» осталась в первозданном виде и не сдаёт свои позиции. Возможно ли в здравом уме себе представить, что вместо современного мобильного телефона кто-то захочет продолжать использовать телеграф или коммутатор? Вон уже простую и безобидную, никому не мешающую лампу накаливания и ту заменили светодиодами! Подключайте свои сервера и компьютеры, томографы и андроиды через самое надёжное и безотказное семидесятилетнее устройство! Или же Веллер прав?
Технические характеристики
В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.
При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:
- с током 1,05 In на протяжении часа срабатывания не возникает;
- контакты открываются за полчаса при токе 1,35 In;
- если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
- после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).
Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.
