Как правильно сделать армопояс под крышу своими руками
При изготовлении армированного пояса арматурный каркас не сваривают, а связывают стальные прутки вручную с помощью вязального крючка и стальной проволоки. Сварка меняет свойства металла, снижает прочность и жесткость конструкции, в результате в некоторых местах металл может лопнуть.
Расчет армированного основания под крышу
Иногда армопояс под крышу и перемычки над окнами являются единым целым, что позволяет сэкономить на серийно выпускаемых перемычках, которые стоят дорого. Расчет несущей способности перемычки удобно выполнять в онлайн-калькуляторе, в который вводят нагрузку на перемычку. Калькулятор рассчитывает, сколько и какой арматуры использовать в сечении перемычки.
Для небольших газобетонных домов чаще всего используют арматуру сечением 10 мм для армированного пояса.
Технология установки
Технология установки монолитного обвязочного пояса на газобетонных блоках делится на три основные части:
- монтаж опалубки;
- вязка армированного каркаса;
- заливка бетоном.
Монтирование опалубки
От выбранного варианта опалубки (U-блоки, их имитация или съёмная опалубка) зависит последовательность действий по монтажу на стену из газобетонных блоков.
Несъёмная опалубка из U-блоков или их имитации монтируется на стену с помощью тех же материалов, что и основные газобетонные блоки.
Можно сделать имитацию U–блоков из более тонких блоков газобетона, чем заложенные в стенах. Используют перегородочные блоки шириной 100–150 мм или меньше.

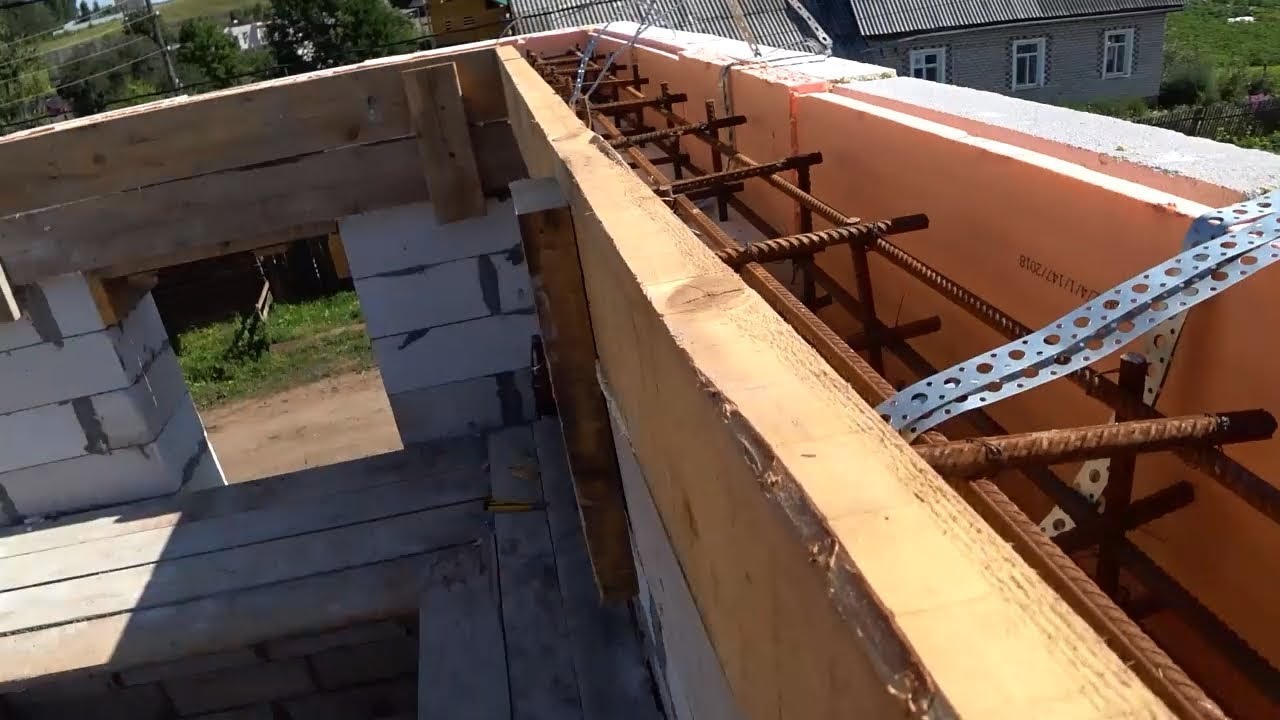

Схема укладки утепленной несъемной опалубки для армопояса под мауэрлат:
- укладывают внешний контур опалубки из газобетона вровень со стеной;
- утепляют внешний контур минватой или другим утеплителем, при необходимости приклеивают и запенивают так, чтобы избежать зазоров;
- укладывают внутренний контур опалубки из газобетона вровень со стеной.
Внутренний контур опалубки целесообразно делать из блоков шириной 50 мм, можно выпилить их самостоятельно. Если позволяет ширина стены, то можно взять блоки пошире для внутреннего контура.
Благодаря несъемной опалубке, стена выглядит ровной и цельной как снаружи, так и внутри. Это облегчает отделку в дальнейшем.

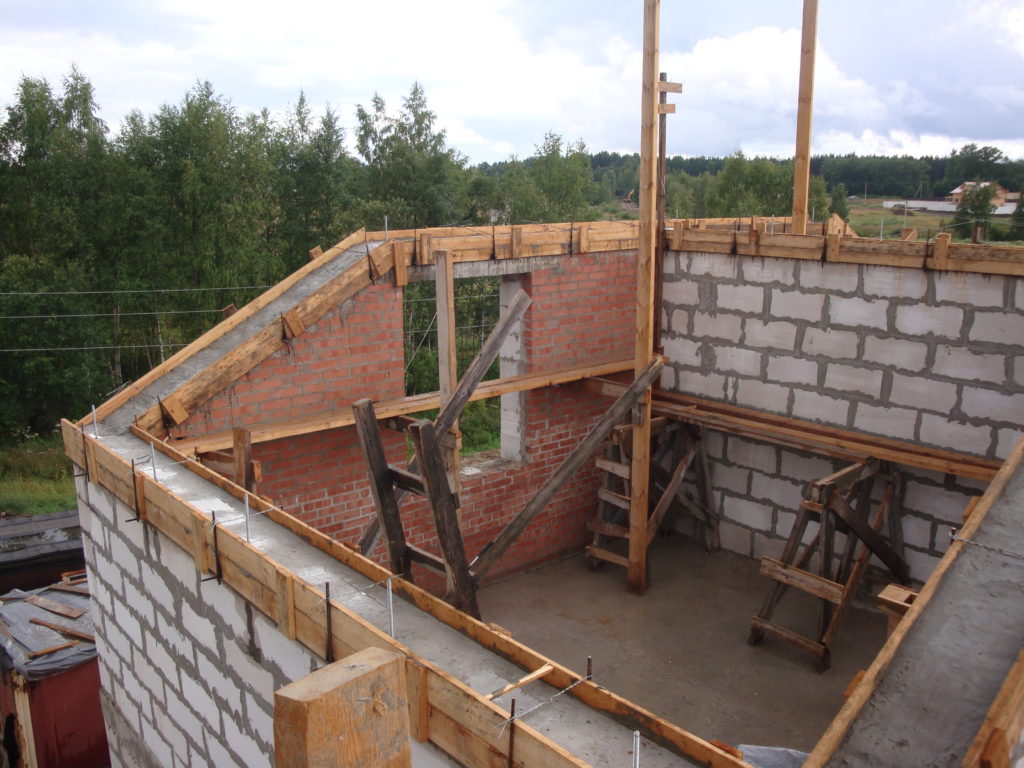

Чтобы съемная деревянная опалубка выдержала немалый вес бетона, нужно надёжно закрепить её на стене. Монтаж производится непосредственно на газобетонные блоки стены с помощью дюбель-гвоздей с внутренней и внешней стороны стены. Затем опалубку укрепляют сверху, соединяя противоположные стороны деревянными брусками.

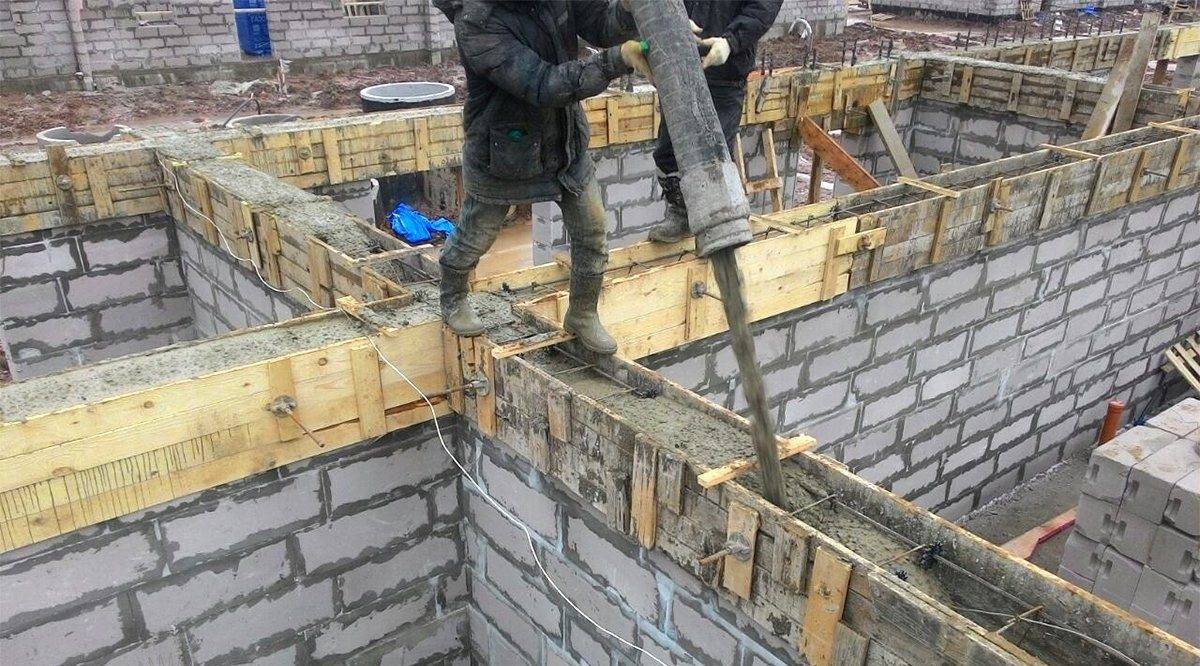

Заливка бетоном
При заливке стального армированного каркаса бетоном нужно оставлять свободное пространство между каркасом и опалубкой. Это пространство должен заполнить бетон, чтобы арматура не контактировала с опалубкой и воздухом.
Необходимо заливать армопояс бетоном за один раз, чтобы получить прочную монолитную конструкцию. Есть нюансы, которые стоит учитывать для повышения прочности пояса.
- Добавление пластификатора облегчает заливку и улучшает качество бетона.
- Желательно использовать бетононасос для непрерывной подачи бетона.
- Сразу после заливки следует удалить из бетона пузырьки воздуха с помощью вибратора.
- Залитый бетоном армопояс нужно опрыскивать или поливать водой на протяжении нескольких дней, чтобы он не растрескивался, если стоит сухая тёплая погода.
Объективно непрерывная заливка не всегда возможна из-за ограниченности ресурсов: может не хватить готового бетона или рабочей силы для единовременной заливки пояса. В таком случае приходится заливать пояс частями с использованием сетки-отсечки. Чтобы упрочнить место соединения, рекомендуется сделать швы по диагонали. Обязательно смачивать швы водой перед заливкой следующей партии бетона.
Необходимые инструменты и материалы
Инструменты для работы
Наличие качественного оборудования и материалов является одним из условий правильного изготовления армопояса в доме из пеноблоков.
Чтобы собрать опалубку, потребуется приготовить такое имущество:
- топор;
- молоток;
- ножовка;
- доски, щиты или пластик для щитов;
- шпильки с гайками;
- брус для распорок и упоров;
- саморезы;
- гвозди;
- целлофан.
Следующий этап — создание каркаса, для его выполнения потребуется:
- болгарка;
- вязальный крючок;
- отожженная проволока;
- плоскогубцы;
- кусачки.
Чтобы залить армопояс, необходимо подготовить:
- бетономешалку;
- лебедку;
- вибратор;
- лопату;
- шпатель.
Армопояс своими руками. Пошаговая инструкция.
В процессе формирования армопояса важно выполнить определённую последовательность работ, а именно:
- очистка несущих конструкции и стен, от грязи и пыли;
- закладываем металлические выпусков (арматуры или металлических уголков);
- установка деревянных щитов, элементов подпорок над оконными и дверными проемами;
- монтаж металлического каркаса, с фиксаторами, для защитного слоя бетона;
- выставляем насечки и уровень, до которого будет заливаться бетон в опалубку;
- формирование рабочей зоны и площадок, для приема бетонной смеси;
- установка подмостей и лестниц, доступа к каждому участку конструкции после бетонирования, для контроля за монолитным поясом.
Перед началом приема бетонной смеси, стоит проверить надежность устанавливаемой опалубки. Щиты должны плотно прилегать к стенам и прочно скреплены между собой. При необходимости произвести ее дополнительное крепление, установив по периметру опалубки подпорки из досок.
Также важно вывести верно уровень, до которого будет залит бетон и впоследствии выравнена вся строительная смесь. На данном видео можно детально ознакомиться с технологией монтажа армопояса своими руками. На данном видео можно детально ознакомиться с технологией монтажа армопояса своими руками
На данном видео можно детально ознакомиться с технологией монтажа армопояса своими руками.
Перед началом работ, важно детально рассчитать сечение армирования. Выбрать высоту будущего армопояса и позволить детально изучить места стыковки каждого из ниже расположенных элементов. Это позволит получить равномерно нагруженную конструкцию и основание, для размещения последующих элементов здания
Это позволит получить равномерно нагруженную конструкцию и основание, для размещения последующих элементов здания.
Также важно обеспечить качественное объединение несущих стен и армопояса, за счет дополнительных металлических деталей и креплений внутри каркаса. Это можно выполнить за счет высверливания арматуры в стены и креплением металлических закладных деталей. В данной статье мы разберемся, зачем нужен армопояс на газобетоне
Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами
В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.
Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.
Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.
При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.
Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков :
Игорь, 49 лет, Москва:
2.3
Обустройство армопояса своими руками (видео)
При любом строительстве крайне важно не только правильно возвести конструкцию, но и придать ей прочность. Благодаря армирующему поясу каждое здание не только увеличивает свои прочностные качества, но и имеет равномерное распределение нагрузок. Ни один фундамент – для дома или для забора – не может обойтись без армопояса, ведь в ином случае срок службы такой постройки не превысит несколько лет
Ни один фундамент – для дома или для забора – не может обойтись без армопояса, ведь в ином случае срок службы такой постройки не превысит несколько лет.
До 30% владельцев земельных участков предпочитают возводить дом самостоятельно , а более простые постройки – до 60%. Поэтому вопрос, как сделать армопояс, является одним из самых важных на этапе проектирования и строительства.
Для чего нужно армирование стен из газобетонных блоков?
Несмотря на то, что арматура не повышает несущую способность кладки, она является непременным условием при строительстве домов из газобетона. Дело в том, что блоки наряду с высокой прочностью на сжатие, практически лишены способности работать на растяжение. В итоге, при будущей эксплуатации дома есть риск образования «волосяных» трещин. На несущую способность кладки эти трещины не влияют, но сильно портят внешний вид стен, с чем не справляется даже гипсовая штукатурка. При худшем сценарии в местах швов могут возникнуть глубокие щели, и тогда весь дом будет продувать.
Причинами появления трещин являются неравномерность усадки дома, особенно весной после оттаивания грунта, температурные перепады, ветровое давление, осаждение почвы или же возникновение местного смятия, при котором локальная нагрузка на блок превышает его прочность. Вызвать дефект может даже неверно приготовленный песчано-цементный раствор, на который производилась кладка, поэтому специалисты рекомендуют использовать специальный клей для кладки газобетона: он и швы дает тоньше (1,5-2 мм против 8-10 мм для обычного песчано-цементного раствора), что уменьшает размеры мостиков холода на 10-30%, и укладывать газобетонные блоки, используя клей, легче, что в итоге экономит время, деньги и нервы.
Для кладки газобетона нужно использовать специальный клей: проще и дешевле
Таким образом, в проекте дома должны быть предусмотрены все факторы, влияющие на целостность конструкции, и приняты меры по усилению в первую очередь «слабых» точек. Например, длинной стены, которая будет постоянно подвергаться ветровым нагрузкам. В то же время обязательно армируется первый ряд газобетонных блоков, лежащих на фундаменте, зоны опоры перемычек, элементы, испытывающие повышенную нагрузку, блоки под оконными проемами, а также каждый четвертый ряд постройки в том случае, если участок стены протяженностью больше шести метров. Противники такого приёма утверждают, что арматура нарушает толщину швов и ведет к образованию мостов холода, однако, эта проблема решается правильным монтажом и использованием прутьев арматуры небольшого сечения.
Если армирование стен почти никогда не вызывает сомнений, то от армирующего пояса многие пытаются отказаться, чтобы сэкономить. Однако делать этого не стоит. Дело в том, что армопояс распределяет нагрузку вышележащих плит на стены, обеспечивает геометрическую неизменяемость всей конструкции, принимая на себя растягивающие усилия, и не позволяет дому гулять от ветровых нагрузок. Внешне он представляет собой каркас из арматуры, залитый бетоном, аналогично фундаменту, толщиной около десяти-двенадцати сантиметров по всему периметру постройки и некоторые застройщики пытаются заменить его кирпичной кладкой. Тем не менее специалисты уверяют, что такое устройство не будет отвечать всем техническим требованиям армирующих поясов, поэтому рано или поздно постройка деформируется.
Варианты изготовления армопояса
Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.
Использование готовых блоков
Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.
Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.
Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).
Использование доборных блоков
Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.
Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.
Вариант с односторонним доборным блоком
Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.
В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.
Применение двухсторонней опалубки
Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

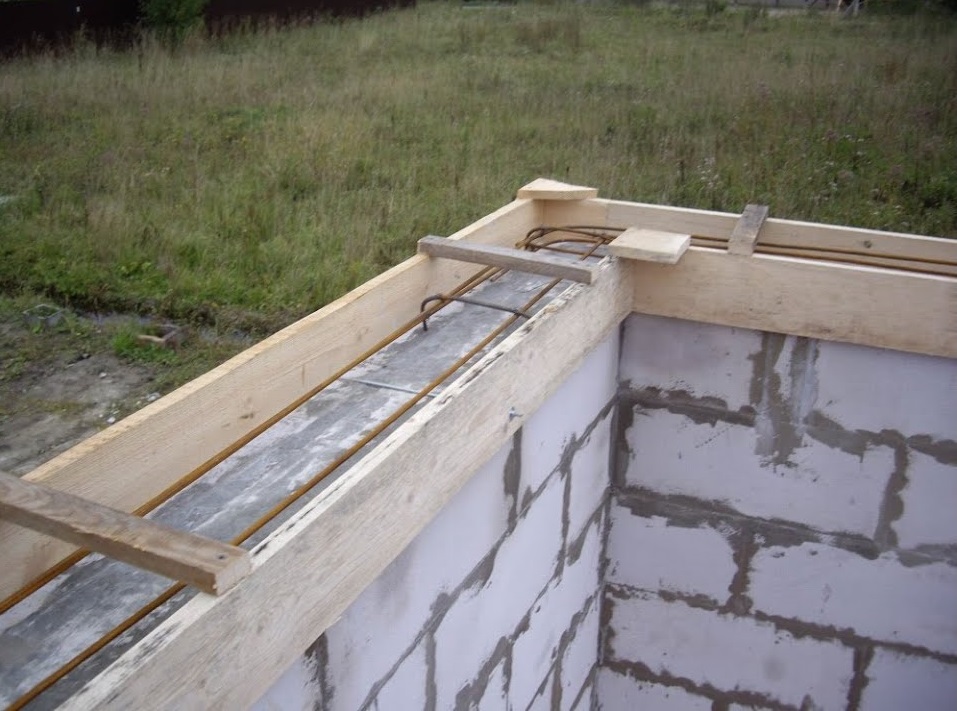

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.
Армирующий пояс под мауэрлат
Устройство армопояса в доме из газобетона может выполняться под мауэрлат.
Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.
До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.
Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.
Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.
Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.
Как изготовить армопояс самостоятельно
Земляные работы заключаются в удалении плодородного слоя грунта и укладки песчаной подушки под ленту фундамента.
Далее будет рассмотрена технология изготовления каждого из поясов по отдельности. Стоит начать с ростверка. Прежде всего нужно определиться с глубиной, на которую будет закладываться фундамент. Она будет зависеть от типа грунта на строительной площадке, глубины промерзания его в зимний период времени и глубины залегания грунтовых вод.
На глубину, которая была выбрана, выкапывается траншея по всему периметру дома. Чаще всего для этого используется экскаватор, потому как копать вручную может быть достаточно долго и трудно. Однако при использовании спецтехники все равно придется потрудиться, ровняя стенки и дно траншеи до уровня твердого грунта. На дне при этом не должно остаться следов от зубцов ковша экскаватора – поверхность обязательно должна быть твердой и ровной.
В выкопанную траншею необходимо засыпать песок, который будет формировать песчаную подушку. Высота слоя песка будет порядка 50-100 мм, при этом стоит знать, что не рекомендуется делать более толстый слой.
В случае, если есть необходимость засыпать песок слоем более, чем 100 мм, понадобится смешать его с щебнем. Такая потребность чаще всего возникает, если траншея имеет неровное дно. Его можно выровнять не только за счет песка, а и с помощью заливки бетона. Данный способ хоть и несколько дороже, зато более надежный. Экономия на основании дома не оправдает себя.
После того, как песок был засыпан, его нужно тщательно выровнять и утрамбовать. Для того чтобы достичь лучшего результата, можно полить песок водой, что будет способствовать трамбовке.
Важным моментом в строительстве монолитного ростверка является его армирование. Именно благодаря армированию он становится максимально устойчивым к изгибающим нагрузкам.
Далее укладывается арматура. В процессе строительства при нормальных условиях в качестве арматуры следует использовать сетку из прутьев, которые имеют диаметр 10-12 мм, при этом состоять она должна из 4-5 жил. Арматура не должна касаться основания при заливке бетоном – она полностью утопает в бетоне, который дает возможность защитить металл от коррозии. Для этого при заливке сетка должна опираться на половинки кирпичей, при этом приподнимаясь над поверхностью подушки из песка.
Если строительство идет на пучинистых грунтах, либо уровень грунтовых вод слишком высокий, ростверк изготавливается более прочным. Для того чтобы его усилить, вместо арматурной сетки следует использовать арматурный каркас. Это 2 сетки из 4 жил диаметром 12 мм, которые располагаются сверху и снизу армированного пояса.
Для того чтобы изготовить основание под ростверк, рекомендуется применять граншлак вместо песка. Он через некоторое количество времени превратится в бетонное основание.
Для фиксации прутьев и изготовления сетки стоит использовать вязальную проволоку, однако ни в коем случае не допускается соединять прутья сваркой. Далее будет более подробно описан процесс изготовления арматурной сетки.
Для того чтобы залить ростверк, следует использовать бетон марки 200. Чтобы высота заливки могла соответствовать необходимой величине, можно установить в траншее своеобразный маячок – установленный вертикально металлический колышек по длине равный высоте ростверка. Будет возможность легко ориентироваться по нему в процессе заливки бетона.
