Как провести армирование столбчатого фундамента: способы, схемы и технология

Технология армирования столбов

Арматурный каркас бетонного столба состоит из нескольких вертикальных прутков. Диаметр арматуры составляет 10-12 мм. Для армирования столбчатых фундаментов применяется только арматура класса А-III (ребристая).

Горизонтальная составляющая каркаса формируется из более тонкой гладкой монтажной арматуры диаметром 6 мм. Требования к горизонтальным элементам невысоки: в их задачу входит лишь соединение вертикальных стержней в единую конструкцию.

Длина вертикальных элементов рассчитывается таким образом, чтобы их верхние торцы выступали над поверхностью бетонной заливки на 10-20 см. Свободные концы используются в дальнейшем для привязки ростверка к столбам.

Схема армирования столбчатого фундамента:

• рассчитывается необходимое количество арматуры;
• отрезаются стержни необходимой длины;
• вяжется каркас;
• полученная конструкция опускается внутрь опалубки (на этом этапе надо следить, чтобы между досками опалубки и арматурой сохранялся зазор до 50 мм);
• осуществляется заливка бетона.

В процессе заполнения опалубки бетонной смесью каркас необходимо периодически встряхивать. Арматура должна быть полностью очищена от грязи, в противном случае прилипание бетона к металлу будет затруднено.

Вязка арматуры

Столбчатые фундаменты обычно имеют небольшие размеры, так что для вязки арматуры будет достаточно автоматического или обычного крюка.

Схема вязки несложна:

Поделись ссылкой – это лучший мотиватор для насВконтактеFacebookTwitterОдноклассники

• отрезается кусок проволоки длиной 300 мм и складывается вдвое;
• по диагонали крестовины арматуры заносится полученная петля и выносится к ее концам;
• крюк продевается в проволочную петлю;
• затем инструмент прокручивается, цепляя при этом концы проволоки.

Таким образом создается соединение (связывание) арматуры в местах ее пересечения.

В индивидуальном строительстве расчет армирования столбчатого фундамента сводится к определению количества арматуры. Для изготовления арматурного каркаса под столб диаметром 200 мм и глубиной заложения 2 метра достаточно четырех вертикальных прутков диаметром 12 мм.

Расстояние между ними составляет 200 мм. Прутки перевязываются горизонтальными элементами в четырех местах (с шагом 500 мм).

• всего ребристой арматуры на один столб понадобится (2 + 0,2) х 4 = 8,8 метра. В данном количестве учтен припуск 0,2 м на привязку ростверка;
• количество гладкой арматуры диаметром 6 мм составит 0,2 х 4 х 4 = 3,2 метра;
• для вязки каркаса необходимо заготовить проволоки 0,3 х 4 х 4 = 4,8 метра.

Полученные результаты надо умножить на количество столбиков.

Таким же способом рассчитывается количество арматуры для армирования монолитных столбчатых фундаментов любых геометрических размеров.

Хотите сделать себе теплые водяные полы под плитку своими руками?

Армирование подошвы столбчатого фундамента

Подошвы столбов усиливаются при помощи специальных сеток, которые называются арматурными.

Расчет армирования подошвы столбчатых фундаментов проектировщики выполняют по схеме консоли, которая воспринимает на себя отпор грунта. Однако в частном строительстве таких сложных математических выкладок никто не делает.

Анализ производимых расчетов показал, что при относительно небольших нагрузках для усиления подошвы достаточно арматурной сетки с диаметром элементов 5-6 мм.

Однако в строительных нормах не допускается применять армирующий каркас с диаметром элементов менее 12 мм. Поэтому специалисты рекомендуют усиливать подошву столбчатого фундамента под легкую постройку сеткой из арматуры диаметром 12 мм и ячейкой 200 х 200 мм.

Особенности технологии армирования столбов

Требования для армирования столбчатого фундамента

В конструкцию арматурного каркаса столба из бетона входит несколько вертикальных прутков.  Диаметр используемой арматуры составляет  от 10 и вплоть до 12 мм.

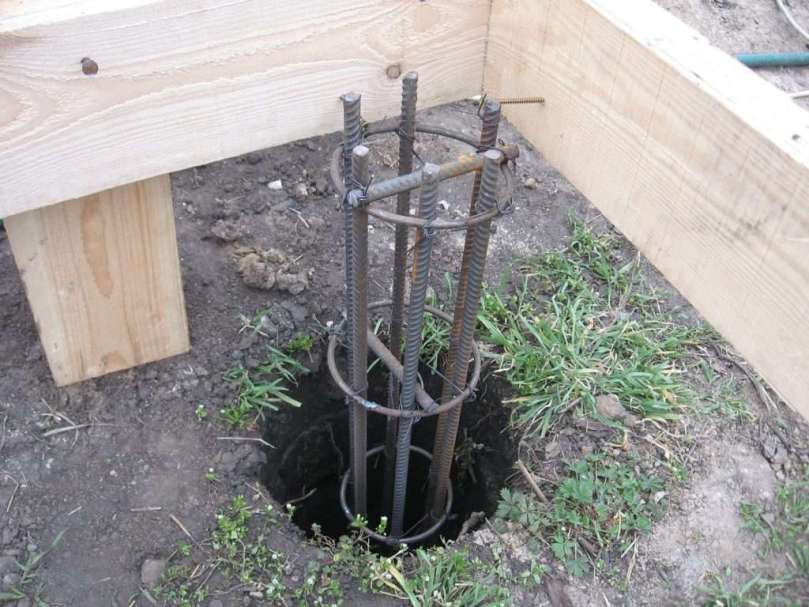

Армированный каркас столба фундамента

Следует знать, что с целью армирования столбчатых фундаментов применяют  исключительно арматуру, принадлежащую к классу А-III ( или ребристую).

В роли  горизонтального компонента каркаса выступает более тонкая и гладкая монтажная арматура с диаметром 6 мм.  Основное назначение горизонтальных компонентов —  служить  правильному соединению  вертикальных стержней в целую единую  конструкцию.

Как грамотно  вычислить длину вертикальных элементов:  их верхние концы должны выступать над поверхностью заливки из бетона на 10-20 см.  Оставшиеся свободные концы впоследствии  применяются с целью привязки ростверка к необходимым  столбам.

Что дает армирование в случае столбчатого фундамента.

• С его помощью можно грамотно перенести большинство критически важных напряжений, возможных на поверхности столбчатой опоры, во внутренние, более глубокие  слои бетона;
• Профессионально выполненное армирование помогает с высокой эффективностью соединить два основополагающих элемента столбчатого фундамента – бетонные столбчатые опоры и ростверк из железобетона;
• С помощью арматуры в существенной степени увеличивается ресурс элементов из железобетона.

В некоторых случаях применение арматуры  помогает избежать  самых плачевных и катастрофических итогов, касающихся процесса разрушения бетона.   В результате вместо скачкообразного разрушения  происходит  пластичное и медленное расползание  имеющейся конструкции.

Принципы устройства основания из столбов-опор

В самом названии конструкции заложен общий принцип его организации. Столбчатыми называют фундаменты, представляющие собой более или менее заглубленные в грунт столбы круглого, квадратного или прямоугольного сечения.

Различают основания по:

• степени заглубления – поверхностные (опора на поверхность грунта), малозаглубленные, заглубленные ниже глубины промерзания;
• сечению – одинаковое по всей высоте опоры или с «башмаком», то есть расширением, в нижней части (обычно подземной);
• наличию песчано-гравийной подушки. Может использовать послойная засыпка, только один слой (песок, гравий, щебень), при плотных не пучинистых грунтах допустимо обойтись без подушки;
• материалу – используют монолитный железобетон, кладку из кирпича или бетонных блоков, буронабивные сваи (данный вид основания также считается свайным);
• способу крепления к домовым конструкциям – с ростверком из того же материала (обычно для монолитного железобетона), с металлическим ростверком, деревянным ростверком с последующей укладкой венцов сруба или монтажом каркаса.

При этом в отношении разных типов грунтов применяются такие варианты фундамента:

• для плотных песчаных, каменистых, скалистых грунтов можно устраивать мелкозаглубленный столбчатый фундамент (40…70 см ниже уровня земли) или монтировать опоры непосредственно на грунте. При этом для песчаных почв желательно устройство гравийной подушки и трамбовка, для каменистых вопрос решается в зависимости от элементов почвы – наличие глины или суглинков требует внимательной проверки, упрочнения поверхности и/или применения заглубленного типа основания;
• на пучинистых грунтах этот вид фундаментов применять нежелательно. Если других вариантов нет, необходимо заглублять опоры ниже уровня промерзания на 30…40 см и устраивать башмак. При таких условиях столбчатый фундамент обходится не намного дешевле универсального свайно-винтового или более практичного ленточного.
• В зависимости от высоты грунтовых вод и особенностей грунта, можно предположить такие проблемы с поведением опор во время эксплуатации: перекос, изменение уровня (проваливание опоры глубже или выталкивание ее грунтом на поверхности) и нарушение целостности – появление трещин или разломов под действием бокового давления.

Как армируют — способы и чертеж

Существуют два метода проведения процедуры:

1. Под все опоры подготавливаются скважины или котлованы на заложенную в проекте глубину. По ширине углубление должно слегка превышать ширину будущей опоры. В котловане монтируется опалубка, ее верхняя часть должна подниматься над грунтом на 50 см. Когда опалубка готова, создается арматурный каркас.
2. На указанную по плану глубину производится забуривание скважин – здесь потребуется специальная техника. Опалубка потребуется только для надземной части основания. Такой метод более прост в выполнении и относится к современным методам, однако он требует грунта определенной плотности.

Схема армирования фундамента:

Когда арматурный каркас устанавливается на место, производится заливка бетонной смеси.

Схема закладки

Закладка арматурного каркаса предусматривает следующие этапы:

• под опорные столбы устанавливаются пруты, диаметром от одного сантиметра. Для круглых применяют шесть прутков сечением 8 мм;
• для усиления опорной подошвы применяют сварную сетку. Используется арматура с сечением от 6 до 8 мм. Она укладывается двумя рядами. Толщина закраин составляет не меньше пятнадцати см;
• если столбы грибовидной формы, для них выполняют двойное армирование. В первом слое прутки выгибаются в форме перевернутой «Г», вертикальная часть равна по высоте опоре. В этом случае выгнутая сторона проходит подрезку по диаметру;
• если у опорных элементов переменное ступенчатое сечение, подготавливают несколько каркасов, они соединяются вязальной проволокой между собой.

Если необходим арматурный каркас для устройства ростверка, схема для него выполняется аналогично:

1. в железобетонную балку закладывают по два-три прутка с сантиметровым сечением;
2. на углах основы прутки загибают на двадцать или более сантиметров;
3. соединения укрепляют вязальной проволокой.

Этот метод помогает связать прутки опорных столбов с каркасом будущего ростверка. Закончив с этим, подают бетонную смесь.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Loading…

Поделитесь с друьями!

Начало работ

1. Начать работы по созданию основания для легкого дачного дома необходимо с проведения точного расчета и подготовки территории, которую очищают, снимают верхний слой почвы толщиной не менее 30 сантиметров.

2. Разметку выполняют, контролируя оси и диагонали. На полученных пересечениях будут установлены столбы. На поверхности подготовленного участка недолжно быть никаких бугров и ям. Своими руками без использования тяжелой техники выкапывают ямы, расположив их по осям.
3. Для большей прочности шурфы копают с откосами и обустраивают крепления, используя доски для сооружения распорок. Определив размеры будущих столбов, вычисляют и параметры ям, которые предстоит выкопать. Они на 30-40 сантиметров превышают размеры столбов. Это необходимо для того, что установить опалубку для заливки раствора.
4. На дне каждой ямы устраивают подушку из армированного бетона. Заливают слой бетона толщиной 10 сантиметров, укладывают на него армировочную сетку и заливают вторым слоем бетона такой же толщины. Глубина ям должна соответствовать УГВ, но быть не менее одного метра.

Устройство столбов для фундамента

Сооружая своими руками опалубку для столбчатого фундамента каркасного дома, используют:

• влагостойкую ламинированную фанеру;
• пластик;
• листы железа;
• доски.

Заливка столбов основания

Но самым удобным вариантом устройства опалубки, которую делают своими руками, является сооружение несъемной конструкции. Для этого понадобятся асбестоцементные или металлические трубы. Готовая опалубка заливается бетоном, который в обязательном порядке армируется прутами и поперечными перемычками. Длина каждого прута рассчитывается с учетом необходимости связки каркаса столба и ростверка. Это значит, что конец каждого прута возвышается над поверхностью готового столба на 15 сантиметров.

Для заливки используют бетон, который также готовят своими руками. В ее состав входит мелкофракционный щебень, песок, цемент в пропорции 5:3:1. Избыток или недостаток влаги негативно скажется на качестве смеси. Ее консистенция должна напоминать густую сметану. Заливка проводится слоями по 20 сантиметров. После завершения работ тщательно трамбуется штыкованием и с помощью глубинного вибратора.

Ростверк

Для того чтобы своими руками соорудить надежный и качественный ростверк нужно обеспечить соединение перемычек, воспользовавшись небольшими отрезками арматуры и проведя необходимые сварочные работы. После этого можно приступать к сооружению своими руками опалубки и заливке монолитного пояса. Не менее прочным и надежным будет ростверк, созданный с помощью балок, изготовленных из бетона. Посмотрите видео, как выполнить ростверк столбчатого фундамента.

После того, как будет залита опалубка, потребуется прервать выполнение работ до тех пор, пока раствор не наберет прочность. После такого технологического перерыва можно приступать к выполнению работ по обеспечению гидроизоляции и только потом засыпать яму грунтом и приступить к сооружению своими руками забирки. Для этих работ понадобится кирпич. Обязательным условием обустройства забирки является создание отверстий, которые позже понадобятся для подведения коммуникаций. Нужны и вентиляционные отверстия.

Столбчатый фундамент из бетонных блоков

Данный фундамент для каркасного дома, сооруженный своими руками, может быть сделан с использованием бетонных блоков. Его отличительная черта – простой и быстрый монтаж. Для сооружения такого основания необходимо:

• выкопать ямы;
• подготовить основу из щебня;
• обустроить песчаную подушку, которую следует тщательно утрамбовать;
• установить в ямы готовые бетонные блоки.

Связать столбы из бетонных блоков можно только с помощью качественного железобетонного ростверка

Сооружая своими руками столбчатый фундамент из бетонных блоков, необходимо помнить о том, что блоки не используют при возведении фундамента на грунтах, отличающихся горизонтальной подвижностью, глинистых и насыщенных влагой.

Основные этапы армирования столбчатого фундамента

Столбчатый фундамент является одной из наиболее распространенных конструкций для устройства основания зданий и сооружений. Его особенностью является использование отдельных столбов, которые выполняют функцию опоры и равномерно распределяют нагрузку на грунт. В процессе армирования столбчатого фундамента необходимо выполнить несколько основных этапов, которые обеспечат его надежность и прочность.

Подготовка места установки

Перед началом армирования столбчатого фундамента необходимо подготовить место для его установки. Первоначально следует провести геодезические исследования для определения необходимой глубины закладки фундамента. Затем нужно произвести разметку места установки, сделав отметки для каждого столба. Для этого могут быть использованы специальные столбики или металлические штыри. После разметки следует приступить к копанию ям под каждый столб. Глубина и диаметр ям должны соответствовать проектным параметрам фундамента.

Устройство арматурных каркасов

Следующим этапом армирования столбчатого фундамента является создание арматурных каркасов. Для этого необходимо закрепить вертикальные стержни на дне каждой ямы, приварив их к передвижной опалубке или просто фиксируя их в вертикальное положение. Затем следует установить горизонтальные перекрестные стержни, соединив их с вертикальными стержнями. Арматурные каркасы должны следовать проектным параметрам и обеспечивать достаточную прочность фундамента.

Заливка бетоном

После устройства арматурных каркасов необходимо приступить к заливке фундамента бетоном. Для этого рекомендуется использовать бетон нормальной или высокой марки, а также обязательно провести контроль качества бетона по его свойствам. Бетон должен быть уложен равномерно и плотно, чтобы обеспечить однородность и прочность фундамента. При заливке следует учитывать, что бетон должен заполнять все пространство вокруг арматурного каркаса и закрывать его полностью.

Закрепление и высыхание

После заливки фундамента бетоном следует оставить его на время для полного высыхания и укрепления. Обычно это занимает около 28 дней, но время может варьироваться в зависимости от климатических условий и свойств использованного бетона. Во время высыхания фундамент необходимо защитить от атмосферных воздействий и механических нагрузок, чтобы избежать возможных повреждений.

После завершения всех этих этапов армирования столбчатого фундамента можно приступить к возведению стен и дальнейшему строительству здания или сооружения.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Способы армирования

Армирование столбчатых фундаментов под металлические колонны выполняется одним из двух известных способов. Дело в том, что при строительстве малоэтажных сооружений заливают железобетонные монолитные основания – наиболее популярный вариант столбчатого фундамента.

Первый способ

Для каждой запланированной опоры готовится котлован, глубина которого соответствует проектному решению, а ширина немного превышает аналогичный параметр столба. Это необходимо для установки опалубочной конструкции. Щиты монтируются из досок с таким расчетом, чтобы верхняя часть столба возвышалась над поверхностью почвы на пятьдесят сантиметров. Установив и расклинив опалубку, в нее монтируют арматурный каркас и выполняют заливку бетонного раствора.

Второй способ

Он является более трудоемким в связи с большими объемами земляных работ. На установленную глубину забуриваются скважины, для чего придется арендовать специальную строительную технику. В скважинах устанавливаются каркасы из арматуры, заливается бетон. Опалубка в этом случае выставляется только для формирования надземной части столба. Этот вариант установки опор считается более современным, выполняется легче и быстрее. Но есть одна особенность – к грунту предъявляются повышенные требования по плотности.
