Как правильно армировать монолитную плиту перекрытия

Какие способы применяются для укрепления

Сам процесс усиления зависит от того, какая конструкция была использована при строительстве здания. Но есть несколько операций, которые присутствуют в каждой технологии. От них зависит безопасность проводимых работ:

1. Устанавливаются распорки, поддерживающие плитную конструкцию. Здесь можно использовать трубы, бревна, брусы большого сечения.
2. Участки, где предполагается проводить ремонтные работы, полностью очищаются от отделочных материалов.
3. Если повреждена арматура, то ее зачищают от ржавчины и обрабатывают специальными растворами, которые предотвращают появление коррозии металла.
4. С пола удаляется стяжка, с потолка штукатурка или подвесная конструкция.
5. Поверхности тщательно очищаются от мусора и пыли.

Далее рассмотрим по отдельности, как правильно провести укрепление разных железобетонных перекрытий: монолитных, из пустотных, ребристых и П-образных плит.

Пустотных

Это один из самых простых способов усиления перекрытий. Все дело в конструкции, а точнее, в пустотах. Их просто надо заполнить бетоном, усилив армирующим каркасом. Поэтому делается это все так:

1. Пустоты вскрываются.
2. В них укладывается стальная арматура.
3. Бетонный раствор подается под давлением, чтобы собой заполнить все пустое пространство до мелких трещин.

Внимание! Для проведения усиления многопустотных плит перекрытия используется только высокопрочный бетон

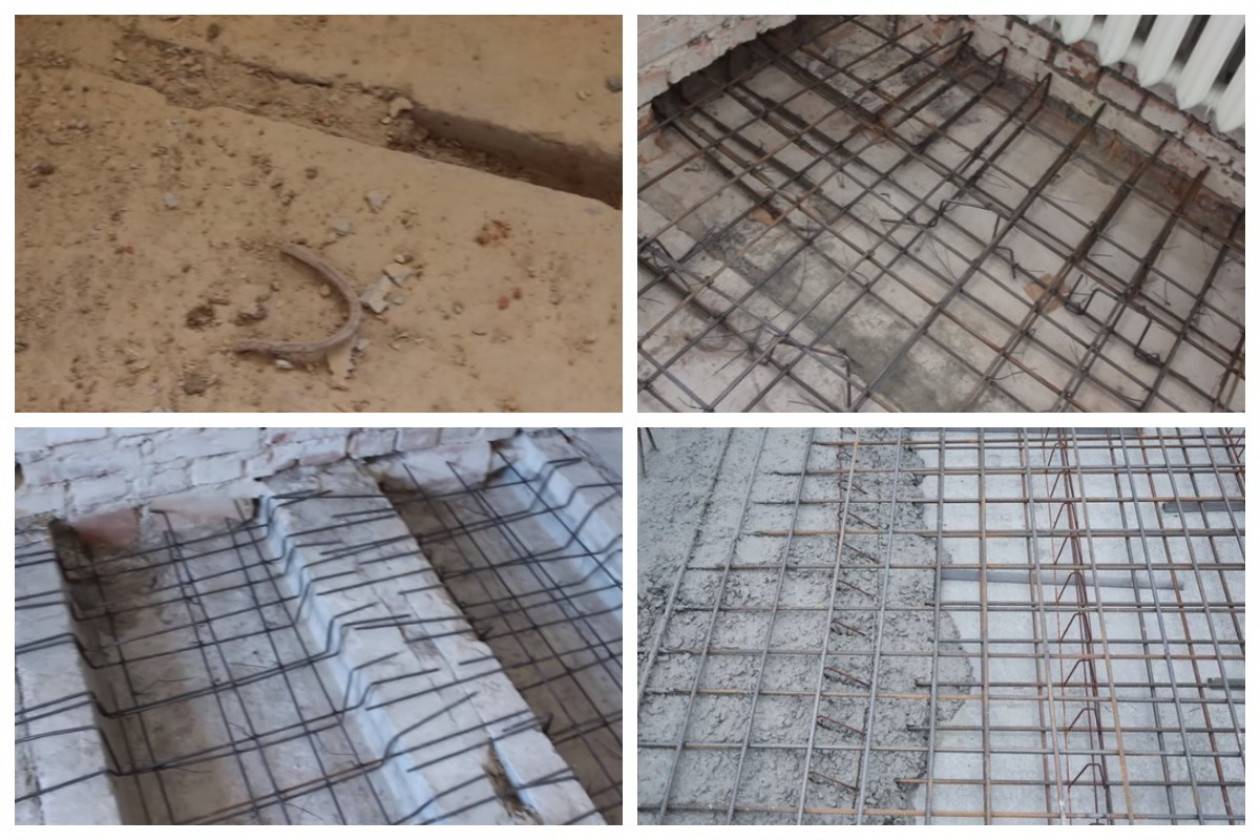

Монолитных

Для усиления монолитного перекрытия применяют две разные технологии. Это когда дополнительную усиленную железобетонную конструкцию заливают сверху ремонтируемой плиты или снизу. Второй вариант применяется чаще, потому что именно так можно провести укрепление в зоне изгибающих нагрузок.

Для этого также применяют две технологии, в основе которых лежит торкретирование бетонного раствора. То есть последний «набрасывается» на армированную ремонтируемую поверхность. А вот монтаж армопояса может производиться по-разному.

1. Его крепят на крюки, которые сами прикреплены к армокаркасу ремонтируемой плиты.
2. На стальные пластины, которые прикреплены к плите через сквозные анкера.

Первый же вариант проще. Арматура укладывается поверх плиты перекрытия и крепится к ее армокаркасу вертикальными штырями с помощью сварки. После чего по периметру устанавливают опалубку, в которую заливают бетонный раствор. За последним ухаживают, как за обычной толстой стяжкой.

Ребристых

Здесь используются те же технологии, как в случае усиления монолитной конструкции. Но есть и другой способ. Для этого используется так называемая шпренгельная арматура. Это обычные арматурные стержни, уложенные по диагонали ремонтируемой плиты. Эта конструкция образует два дополнительных ребра жесткости, которые увеличивают несущую способность перекрытия.

И третий вариант – установка поддерживающих колон. Нередко два последних метода применяют сразу одновременно. Это гарантированно увеличение жесткости и прочности.

П-образных

Перекрытия этого типа отличаются от предыдущих тем, что они установлены на стены или ригеля не своей плоскостью, а выступающими ребрами (полками). Поэтому для их усиления используются две технологии:

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

Внимание!
Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.. Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия

Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

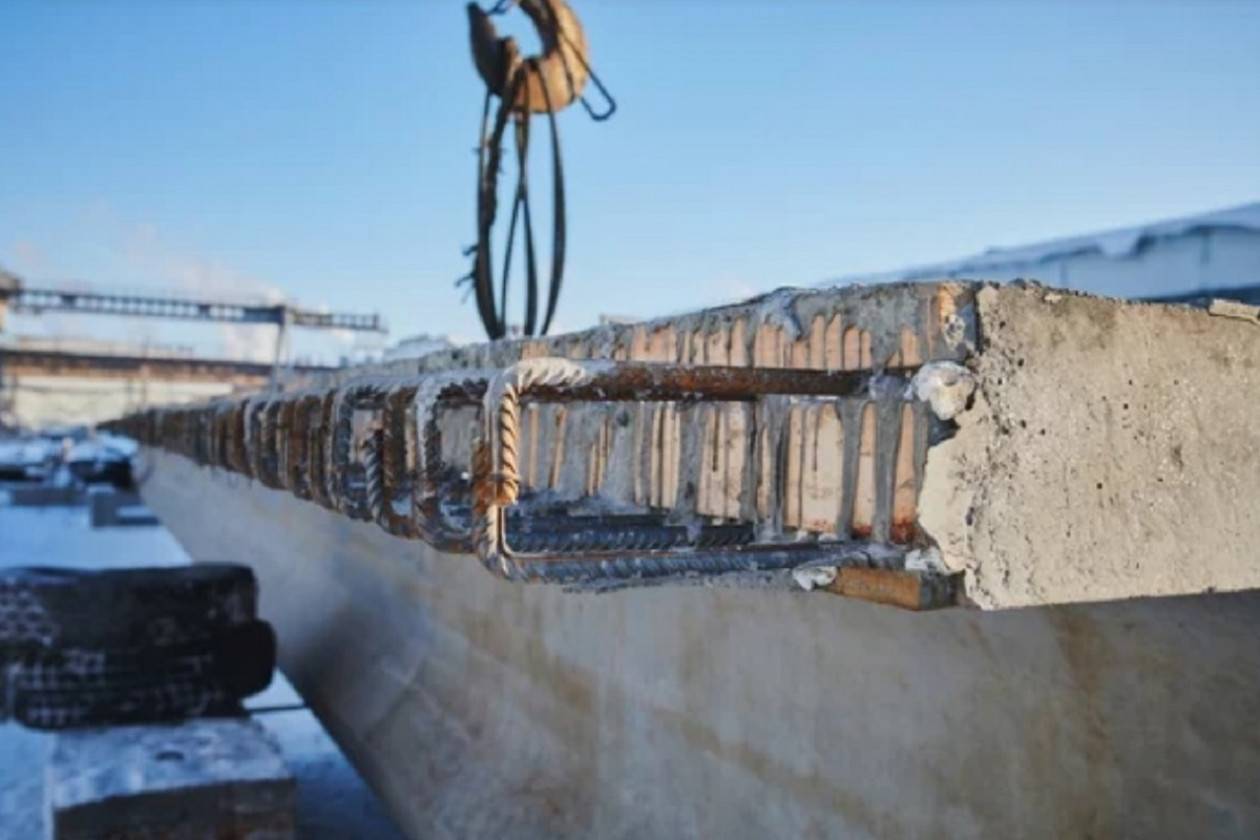

Технические характеристики изделий с обозначением ПБ

Панели перекрытия, маркируемые ПБ, изготавливаются по безопалубочной технологии путем разрезки бетонного массива на конвейере.

Особенность – повышенные технические характеристики:

• способность эффективно поглощать внешние шумы;
• идеальный внешний вид рабочей поверхности;
• стойкость к воздействию механических усилий;
• устойчивость к влиянию ударных нагрузок;
• высокий запас прочности;
• расширенный температурный диапазон использования;
• незначительный вес за счет продольных полостей;
• улучшенные теплоизоляционные параметры;
• влагостойкость, затрудняющая коррозию арматурных прутков;
• возможность получения продукции различных геометрических размеров;
• наличие, если требуется, наклонного среза торцевой плоскости.

Расчет толщины плиты и количества рядов арматуры

Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

Толщина перекрытия

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

Армирующая сетка

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
6 м, 20 см, нижний	12	12 или 10	200х200 мм
6 м, 20 см, верхний	8	8	200х200 мм
До 6 м, 20 см, верхний	10	10	400х400мм
4 м, 15 см, нижний	12	10	200х200 мм
4 м, 15см, верхний	8	8	300х300

Стыки прутков

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Монтаж сетки

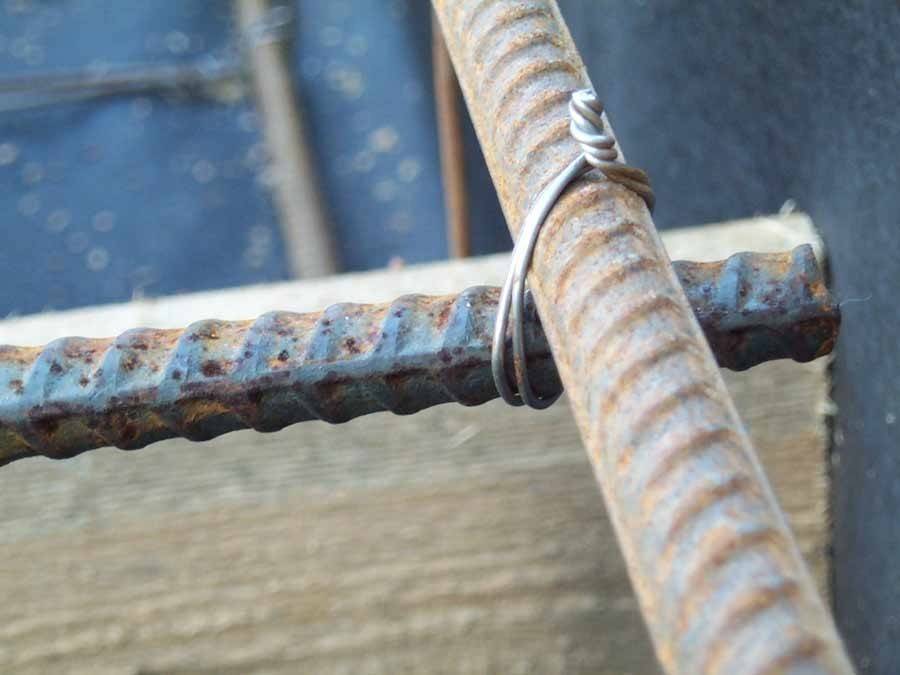

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

Обвязка и отверстия под вытяжки и лестницы

Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.

Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона. Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию. Такая прослойка значительно повышает прочность здания.

Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

• бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
• стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

Также потребуются следующие материалы, инструменты и оборудование:

• отожженная проволока для соединения арматурных стержней;
• специальное приспособление для связывания арматуры;
• влагостойкая фанера или доски для изготовления опалубки;
• оснастка для изгибания арматурных заготовок;
• болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

СНиП армирования фундаментов

Очень важно соблюдать все нюансы армирования ленточного фундамента. Это позволит построить долговечное здание с основанием, устойчивым к различным механическим нагрузкам, сейсмической активности и другим неблагоприятным факторам

Более детальную инструкцию армирования фундамента можно прочитать в специальном пособии к СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и СНиП 2.02.01-83 «Основания зданий и сооружений». Конечно, там все описано техническим языком. Несмотря на это данная инструкция содержит всю необходимую информацию по строительству ленточного фундамента.

Характеристики и требования к армированию

Требования к опиранию плиты:

• перекрытия рекомендуется устанавливать на сейсмические армопояса;
• сейсмические армопояса с плитами соединяются механическим способом с помощью сварки;
• для устройства армопояса применяется бетон класса В15 и выше;
• сейсмические армопояса устанавливаются во всю ширину стены.

Помимо всего прочего, армирование монолитной плиты перекрытия усиливает тепло- и звукоизоляционные характеристики постройки и ускоряет процесс возведения зданий.

Благодаря небольшой массе железобетонного перекрытия понижается нагрузка на основу, увеличивается пожаробезопасность.

Армированные плиты неприхотливы к влиянию окружающей среды, выдерживают большой запас прочности, но при этом требуют квалифицированного подхода при проектировании и возведении.

Видео:

Все виды армированных плит можно применять для покрытия жилых строений, в которых есть стены из кирпича, ячеистобетонных и крупных блоков.

Железобетонные перекрытия также подходят для зданий с уровнем влажности, не превышающим 60%.

Требования к арматуре:

• Согласно СНИП, можно использовать арматуру класса А400С или горячекатаную из стали марок 25 Г2С, 35 ГС;
• Диаметр прутов 8-16 мм;
• Основная нагрузка приходится на нижний сегмент плиты. Поэтому для верхнего армирования можно использовать арматуру меньшего диаметра. Исключение составляют участки в местах опирания, в этом случае усиливается верхняя часть монолита;
• При большом расстоянии между пролетами, а также при укладке плиты на колонны, требуется поперечное армирование;
• По СНИП поперечное армирование выполняется арматурой класса А240С;
• Для связывания арматуры используется вязальная проволока, ячейки делаются в зависимости от назначения перекрытия. Вся сетка должна быть изготовлена из арматуры одного диаметра. При использовании покупных изделий выбирайте сетки с металлическими прутами с диаметром от 8 мм и расстоянием между прутками 0,4 м и меньше.

Класс бетона зависит от параметров монолита. Как правило, применяется бетон классов В15, В20 и В25.

Помимо этого учитывается еще морозостойкость и водонепроницаемость. Для жилых отапливаемых домов используется марка бетона с морозостойкостью F50, водонепроницаемость не учитывается.

Для перекрытий с балконом параметры бетона зависят от климатического района. На фото показаны варианты армирования.

Фото:

Технология армирования плит

Армирование фундаментных плит представляет собой применение стальной арматуры для создания каркаса, которую необходимо расположить внутрь конструкции из бетона. Устойчивость применяемой арматуры к растяжению (в отличие от самого бетона) обеспечивает сохранность основы фундамента в случаях морозных пучений, неравномерных размещений нагрузок и так далее.

Армируются плиты фундамента по следующей технологии:

Для армирования фундаментной плиты необходимо по периметру сделать опалубку, которая будет являться очертаниями будущего строения.

1. Для начала на участке производят разметку под будущий фундамент, закрепляя главные элементы основ фундамента при помощи натянутого шнура или колышков.
2. Далее вырывается котлован, по ходу работы проверяя точность горизонтального положения подошвы при помощи водяного уровня или нивелира.
3. Под фундамент устраивают подушку из гравия и песка, утрамбовывают ее и укрывают слоем гидроизоляции.
4. Поверх песчано-гравийной подушки происходит укладывание монолитной плиты толщиной в 10 сантиметров, чтобы обеспечить качественное выполнение работы по гидроизоляции.
5. Когда произойдет процесс застывания бетонной плиты, настилается слой гидроизоляции, используя экструдированный пенополистирол.
6. После того как будет выложен слой из песчаной подушки, из бетона и гидроизоляции, необходимо установить каркас арматуры. В процесс армирования плит входит сначала создание двух сеток с диаметром клеток в 20х20 сантиметров, которые связываются из армированных прутьев. Одна готовая сетка располагается на нижнем слое гидроизоляции, а другая – в пяти сантиметрах от верхней фундаментной плоскости.
7. Армирование монолитных плит предполагает создание опалубки по периметру плиты. Опалубка должна точно передавать основу очертания будущего строения (дома). Каркасные щиты прикрепляются к вертикально стоящим стойкам, которые забиваются в землю по внешней стороне фундамента. Стены этих деревянных щитов покрывают при помощи картона. Это необходимо для удержания воды в бетонном растворе. После этого нужно бетон, который залили в опалубку, утрамбовать.
8. После того как бетон будет залит, должно пройти примерно 2 недели (10-14 дней). За это время бетон успеет застыть, и только после отведенного времени можно будет убрать опалубку.
9. По внешней стороне фундамента формируются фундаментные коньки.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное — после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры

Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы — специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90º и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

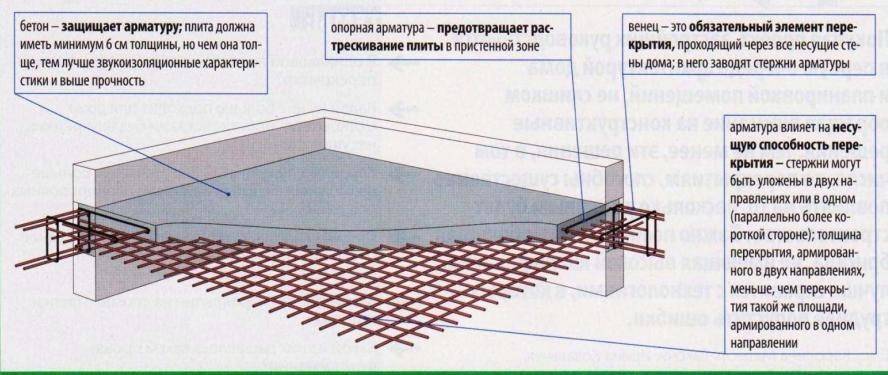

Схема армирования платформы перекрытия

Обязательно выполняется схема армирования монолитного перекрытия. Она предусматривает дополнительное усиление в некоторых местах: середина плиты, места касания с опорами, места скопления нагрузок и места соприкосновения с отверстиями.

На данном этапе разработки необходимо обязательно учитывать все компоненты плиты, которые организуются между собой. В общем и целом, схема армирования платформы перекрытия будет иметь следующий вид: рабочие стержни в нижней и верхней частях плиты, арматура, перераспределяющая нагрузку и подставки из катанки. Используемые строительные чертежи могут также различаться между собой

Тем не менее, важно осуществить правильный расчет планируемой нагрузки и нужной толщины бетона. Расчет последней осуществляется согласно пропорции 1:30. Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30

Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30.

В случае, если толщина платформы составляет свыше 150 мм, армирование совершается двумя пластами, которые располагаются друг на друге и связываются при помощи проволоки. Размер ячеек в этом случае не должен превышать пропорцию 200:200 мм, но в то же время и не должен быть менее 150:150 мм. Например, если ширина между несущими стенами — 6 метров, то толщина армированной платформы должна составлять 0,2 м.

Если же вы специально преуменьшите бетонную толщину, то расход металлопроката в разы увеличится. При этом если возрастет толщина, то и общие затраты на бетон тоже повысятся. Дабы достигнуть высокой прочности конструкций, желательнее всего использовать арматуру аналогичного сечения. Вспомогательная армировка может проводиться с помощью прутьев, имеющих длину 400-1500 мм.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Основная масса нагрузок приходится на нижнюю арматуру, а верхняя получает сжимающую нагрузку. С этим замечательно справляется бетон. Учитывайте и то, что армировку монолитной платформы перекрытия необходимо осуществлять по всей плоскости изделия, по возможности используя опалубку, являющуюся одним из наиболее важных стадий установки плиты. Допустимо и применение для этого дерева (обычных досок 50:50 миллиметров) либо же дешевой фурнитуры.

Важный момент — надежно и прочно закрепить стойки опалубки, поскольку масса бетона, применяемого в процессе проведения данной строительной операции может достигнуть 300 кг на один кв. м перекрытия. Единственный момент, без которого сложно обойтись на стадии монтажа плиты армировки — это стойки телескопического типа, которые способны выдерживать около двух тонн веса. Сравнивая их с досками, которые могут включать сучки либо микротрещины, многие советуют делать свой выбор именно в пользу стоек.
