Современные конструкции радиаторов отличаются высокой степенью надежности. Однако это не является аксиомой. Поскольку любые внешние факторы могут повлиять на целостность корпуса либо проявит себя скрытый заводской дефект. Как выбрать радиаторы отопления, чтобы процесс их ремонта занял минимум сил и средств?
Эксперты говорят, что нужно изначально приобретать продукцию хорошего качества от надежного производителя. По степени трудоемкости выполнения ремонтных работ лучше всего себя зарекомендовали биметаллические радиаторы. При прорыве внутреннего трубопровода (что случается крайне редко) с помощью простых инструментов можно оперативно разобрать конструкцию и поменять неисправную секцию, либо полностью удалить ее из общего блока устройства. Чугунные, а тем более панельные стальные модели не могут быть отремонтированы таким способом.
Можно ли быстро найти оптимальные по конструкции радиаторы отопления? Какие лучше выбрать – алюминиевые, стальные или биметаллические? Как уже говорилось выше, все зависит от фактических эксплуатационных условий и параметров отопительной системы. Только на основе этих данных можно определиться с оптимальной моделью нагревательного прибора.
Виды алюминиевых радиаторов отопления
Модели классифицируются на четыре группы: литые, экструзионные, комбинированные и анодированные.
Последние изготавливаются из алюминия высокой степени очистки (98%), а поверхность пластин проходит анодное оксидирование, после чего у изделий повышаются показатели прочности, теплоотдачи и долговечности.
Эти модели стоят дорого и не востребованы на рынке.
Литые
Для производства литых радиаторов используется сплав алюминия и кремния — прочный и устойчивый к окислению — коррозии. Такой тип батарей изготавливается по технологии литья под давлением. Эта методика создаёт секции из плотного металла, лишённого пор, которые понижают теплоотдачу.
Комбинированные
Сочетают преимущества литых и экструзионных радиаторов. Блоки и отдельные секции состоят из вертикальных выдавленных элементов, которые собраны в литые коллекторы. Обладают и оптимальной теплоотдачей и бюджетностью.
Экструзионные секционные
Радиаторы состоят из выдавленных на экструдере секций, которые запрессовываются, свариваются или соединяются композитным клеем между собой. Внешне такие батареи ничем не отличаются от литых, кроме специфических швов на внутренних рёбрах.
Фото 1. Внутреннее устройство алюминиевого радиатора экструзионного типа. Изделие состоит из отдельных секций.
Экструдированные секции стоят дешевле, но имеют ряд минусов. При продавливании на производстве сплава через стальной профиль рёбра не достигают плавности форм, что травмоопасно, а из-за особенностей соединения элементов радиаторы могут протекать.

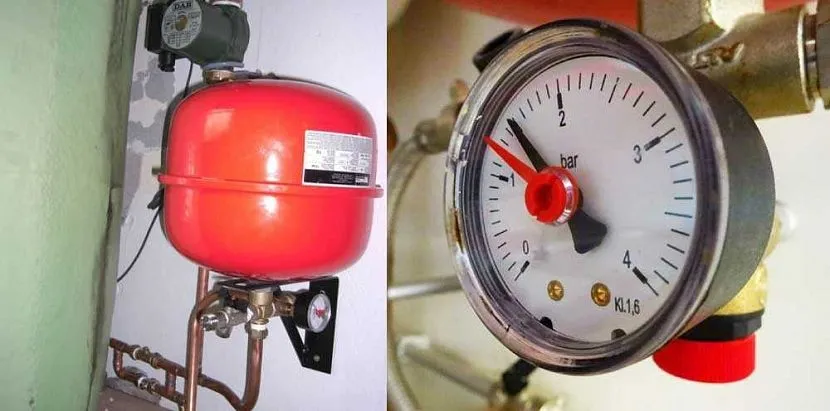

Как выбрать радиатор по давлению в системе
Выбор радиаторов зависит от давления в системе отопленияИсточник teplowood.ru
Вне зависимости от того, какой радиатор вам нравится больше, или какая его стоимость, все равно такие приборы должны соответствовать давлению в системе, причем, не только номинальному рабочему, но и испытательному (опрессовочному). Если вы живете в квартире многоэтажного дома и пользуетесь централизованным отоплением, то вам, скорее всего, известно, что ТЭЦ или котельная в начале отопительного сезона запускает в систему воду под повышенным давлением. Это необходимая мера, которая позволяет выявить слабые места в контуре (трубах, батареях). Впрочем, жильцы, как правило, жалуются, на протечки, не понимая, что происходит (ведь в прошлом году не текло), но лучше устранить проблему в начале сезона, чем сделать это зимой, спуская воду со всего стояка, а при сильных морозах это ощутимо, да и денег стоит.
| Материал отопителя | Среднее давление, Бар | |
| Опрессовочное | Рабочее | |
| Чугун | 15-18 | 9-12 |
| Сталь | 10-13 | 6-8 |
| Биметалл | 30-35 | 20-25 |
| Алюминий | 9-15 | 6-8 |
В верхней таблице указаны средние величины рабочего и испытательного давления, но оно может быть несколько выше, поэтому, при выборе радиаторов вам придется учесть эти цифры. Но вам также придется считаться с тем, в каком доме вы живете (имеются в виду здания, подключенные к централизованному отоплению). Согласно СНиП 41-01-2003 давление при опрессовке системы должно в 1,5 раза превышать рабочее, но у нас могут завысить эту планку. Поэтому сравните возможности желаемых радиаторов с таблицей, расположенной ниже.
| К-во этажей | Среднее давление, Бар | |
| Рабочее | Опрессовочное | |
| До 5 | 2-4 | 3-6 |
| 9-10 | 5-7 | 7,5-10,5 |
| 11 и выше | 12-14 | 18-21 |
| Небоскребы | Задается проектировщиком здания |
Особенности биметаллических и электрических изделий
Существует ещё несколько видов радиаторов из алюминия — более совершенные по техническим характеристикам биметаллические изделия и универсальные электрические.
Медно-алюминиевые
Включение медного сердечника позволяет нивелировать главный недостаток алюминиевых изделий — их подверженность гидроударам. Из-за этой особенности экструзионные и литые не рекомендуется монтировать в квартирах с ежегодной опрессовкой.
Биметаллические радиаторы способны пережить гидроудары. Они подходят для любых видов теплоносителя, поэтому идеальны для включения в центральную систему отопления. Высокая теплоотдача, прочность, точность геометрических параметров и эстетичный вид — все это делает биметаллические батареи востребованными на рынке.
Электрические из алюминия
Для владельцев частных домов, не имеющих возможности подключения к газовой магистрали, почти единственным вариантом для устройства отопительной системы становятся электрические радиаторы. Среди множества моделей выгодно выделяются алюминиевые.
Фото 2. Электрический алюминиевый радиатор отопления. На приборе можно задать необходимую температуру нагрева.
В современных моделях оптимально подобраны КПД, мощность и теплоотдача, многие изделия имеют термостаты, контролирующие работу прибора и поддерживающие нужную температуру в помещении. Электрические радиаторы не требуют сложных монтажных работ и прокладывания трубопровода, поэтому этот тип изделий весьма востребован. Единственный их минус — счета за электроэнергию.
Как выглядит схема отопления
Существуют три схемы подключения:
- Боковая или односторонняя: основную трубу монтируют в верхний патрубок, а выходную — подключают снизу. Это самый распространённый вариант.
- Диагональная: применяется для батарей с 14 и более секций. Вход и выход располагают по диагонали. С одной стороны отводящую трубу устанавливают в нижний патрубок, с другой — в верхний патрубок устанавливают питающую трубу.
- Нижняя: подающая и выходная трубы устанавливают снизу с разных сторон. Применяют при вмонтированных в пол трубах отопления.
Фото 2. Три основные схемы подключения радиаторов к системе отопления с указанием уменьшения производительности.
В любом случае для подключения лучше обратиться к специалистам.
Внимание! При подключении не забудьте установить автоматические клапаны, они нужны чтобы спустить попавший в систему воздух
Расчёт мощности
Вычисления производят исходя из площади отапливаемого помещения.
Чтобы обогреть 1 кв.м. жилой площади требуется не менее 100 Вт мощности. Провести расчёт поможет специальная формула: К = S х100/P, в которой:
- S — площадь помещения в кв. м.
- Р — обозначение мощности одной секции, измеряется в Вт.
- К — сколько секций потребуется.
Можно воспользоваться и упрощённым способом, считается, что одна секция обогревает 1,8 м². Но такой расчёт определения мощности чреват большими погрешностями.
Ещё одним принципиальным параметром для батареи отопления является её теплоотдача.
Проводить расчёт какого-либо одного параметра неправильно. Батареи с дополнительными рёбрами увеличивают теплоотдачу.
А также важно учитывать количество окон и дверей, состояние стен помещения. Для угловых комнат лучше подбирать более мощные батареи
Лучшие алюминиевые радиаторы с нижним подключением
При нижнем подключении отопительных приборов используется встроенный клапан, который автоматически регулирует температуру. Отсутствие на поверхности терморегуляторов, кранов для сброса воздуха обеспечивает безупречный дизайн панели. Основные технические характеристики алюминиевых радиаторов отопления с нижним подключением аналогичны приборам с боковым подсоединением к системе.
Rifar Alum Ventil 500
Конструктивной особенностью этой серии является отсутствие сварочных работ при герметизации донышка. Здесь устанавливают мембрану из EPDM и заглушку. Отсутствие контакта теплоносителя со швом увеличивает долговечность отопительного прибора. Межсекционное соединение обеспечивается с помощью прокладки из этиленпропиленового каучука, которая устанавливается во фрезерованное отверстие коллектора. В результате получается замковое соединение повышенной надежности.
Вертикальный канал имеет геометрию, которая делает сопротивление теплоносителю минимальным. Давление равномерно распределяется по стенкам, обеспечивая возможно работать с давлением до 20 атмосфер. Гидравлический узел и термостатический клапан разработаны специально для этой серии, отличаются повышенной надежностью.
Плюсы:
- Эффективные рассекатели;
- Яркий дизайн;
- Равномерный нагрев;
- Хорошая комплектация.
Минусы:
Завышенная цена.

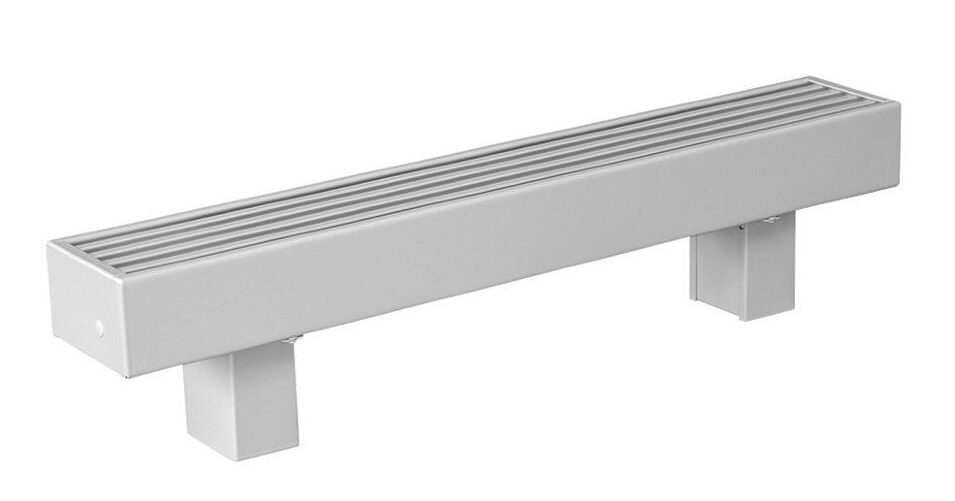

Кзто Элегант-мини 1
Конвектор из алюминиевого сплава отличается небольшой высотой, что позволяет использовать оборудование при реализации сложных дизайнерских проектов. Это лучший вариант для домов с большими окнами, подоконники которых расположены на очень низкой высоте. Девайс оказывает минимальное влияние на дизайн. Выпускается теплотехника российской компанией, которая 20 лет присутствует на рынке и обладает безупречной репутацией.
Модель выпускается в проходном, кольцевом, диагональном исполнении, что позволяет использовать в системах разного вида. Оснащаются встроенным термоклапаном, который стабильно срабатывает на протяжении всего срока службы. Декоративный слой глянцевый, отличается устойчивостью к механическому воздействию и не выцветает под воздействием тепла.
Плюсы:
- Средний срок службы 25 лет;
- Хорошая конвекция;
- Выдерживает давление до 15 бар;
- Равномерный обогрев.
Минусы:
Завышенная цена.
Лучшие биметаллические радиаторы
Alum

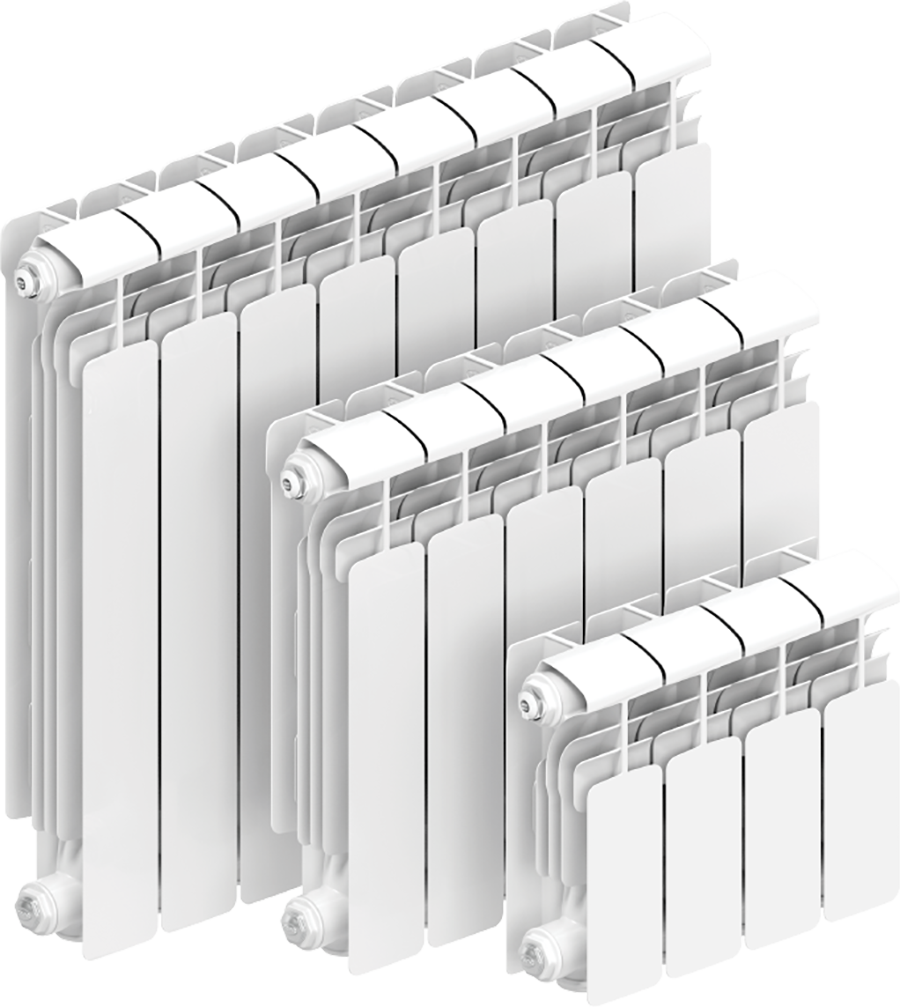

Алюминиевый радиатор RIFAR Alum создан для применения как в системах отопления, сконструированных по классической схеме с боковым подключением радиаторов, так и в системах отопления, имеющих лучевую разводку с радиаторами, подключенными снизу. Главное отличие от прочих алюминиевых радиаторов заключается в конструкции и геометрии вертикального канала секции. Кроме того, технологическое отверстие в нижней части каждой секции радиатора герметизируют без использования сварки. Для этого используют мембрану из EPDM и специальную заглушку. Мембрана предотвращает контакт теплоносителя с донной частью радиатора и обеспечивает повышение коррозионной стойкости соединения и надежности отопительного прибора в целом.
В числе прочих конструктивных преимуществ, свойственных этим алюминиевым радиаторам, следует отметить уникальный способ герметизации межсекционного соединения, существенно повышающий надежность отопительного прибора. Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных алюминиевых секционных радиаторах.
Этот радиатор – один из самых надежных и мощных среди алюминиевых радиаторов. Наличие моделей RIFAR Alum с межосевыми расстояниями 500, 350 и 200 мм позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Alum 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR Alum Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Alum Flex.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Alum 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.
Радиаторы RIFAR Alum прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 565 | 81 | 90 | 186 | 0,27 | 1,42 |
| 350 | 415 | 81 | 90 | 137 | 0,19 | 1,00 |
| 200 | 265 | 81 | 90 | 99 | 0,16 | 0,72 |
- Паспорт:
- Сертификат:
Угрозы централизованного отопления
С одной стороны, подача тепла извне намного удобнее автономного отопления – не надо заниматься установкой котла и настраивать его. Наступит осень, и горячая вода весело побежит по вашим батареям, согревая квартиру.
Но централизованное отопление имеет ряд недостатков:
- в воде, которая прошла долгий путь, содержится много химически активных примесей, которые провоцируют появление коррозии труб и радиаторов;
- мелкие частицы шлама, которые проникают в теплоноситель, деформируют батареи изнутри, через пару лет протирая их до дыр;
- температура воды не всегда бывает стабильной – то батареи обладают комнатной температурой, то они слишком горячие, что невозможно до них дотронутся;
- самая большая опасность – это внезапный огромный скачок давления в отопительной системе, или гидроудар. Он происходит, например, из-за того, что слесарь резко закрыл кран насосной станции.
Раньше там применяли вентили, которые имеют плавное движение, а с возникновением паровых кранов возникал возможность перекрывать воду мгновенно. Происходит гидроудар и тогда, когда лишний воздух в трубы проникает. Внезапный скачок давления может натворить много бед. Слабые батареи не способны выдержать огромного давления и деформируются, нанося вред предметам и жильцам.
Монтаж отопления
Плюсы и минусы: подойдут ли для центральной системы
Преимущества:
- малый вес;
- высокая теплопроводность;
- выдерживают высокое давление;
- невысокая потребность в теплоносителе;
- низкая теплоёмкость;
- простой монтаж;
- демократичные цены.
Недостатки:
- Чувствительность к параметрам циркулирующей жидкости. Химические примеси в воде и высокая кислотность быстро портят радиатор изнутри.
Фото 1. Антифриз для наполнения радиаторов отопления Эко -30 на основе пропиленгликоля, объем 10 кг, производитель – «Технология уюта», Россия.
- Реагируют на сильные скачки давления в системе. Гидроудары могут вывести из строя даже новые батареи.
Важно! Из-за этих недостатков такие радиаторы не подходят для квартир с централизованным теплоснабжением
Какие требования предъявляются к монтажу радиаторов?
Если верить стандартным расчетам, то указывается расход 90-125 Вт на 1 кв.м помещения, которое отапливается. В таком случае, учитывается еще наличие в комнате окна, двери, высоты потолков не больше 3-х метров, температуры теплоносителя 70 градусов по Цельсию.
Если такие стандарты нарушаются, к примеру, высота потолков больше, то и мощность радиаторов должна быть увеличена на столько же. А если у вас окна со стеклопакетами, то у них низкая теплоотдача, соответственно, как показывают отзывы, мощность можно уменьшить на 10 процентов.
Таблица подбора количества секций радиатора отопления
Когда проводятся расчеты, какие бы самые лучшие радиаторы отопления ни были, обязательно необходимо учитывать особенности конструкции вашей отопительной системы. И если подача носителя тепла будет производиться через нижнее отверстие, а обратный ход – через верхнее, то в таком случае каждый радиатор будет не додавать до 10 процентов своей мощности. Если теплоноситель будет подводиться только с одной стороны, то устанавливать больше 10-ти секций будет бессмысленной – ведь последние секции будут греть достаточно слабо.

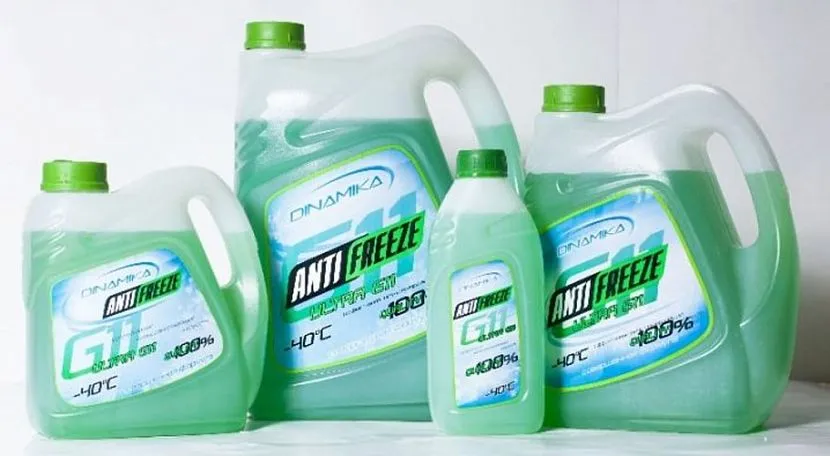

Теплоноситель для алюминиевых радиаторов
Антифриз имеет различные свойства в зависимости от содержания в нём различных примесейИсточник probaltur.ru
Всем известно, что вода является самым дешевым теплоносителем для отопительных систем многоэтажных и частных домов, но вот алюминиевые радиаторы с этим не согласны. Практика – наилучший учитель и она показала, что при использовании питьевой или даже технической воды в отопительном контуре (трубах, радиаторах) появляются окислы, накипь и ещё какие-то непонятные шламы. Так что такую систему придётся периодически промывать, чтобы отложения не приобрели состояние камня, когда обычная промывка уже ничем не поможет. Это говорит о том, что нужен какой-то особый теплоноситель, который дружит с алюминием и его можно купить в магазине.
Для нормальной работы отопительной систему нужно правильно выбрать антифризИсточник probaltur.ru
Для стабилизации работы автономных отопительных систем используются различные антифризы, но, как вы понимаете, это не всегда безопасно, поэтому следует уделять особое внимание надежности контура (всех паечных и резьбовых соединений). Такие жидкости обычно не сливают на период теплого сезона – в этом попросту нет нужды
Н не забывайте, что не во все системы можно заливать такой теплоноситель (об ограничениях расскажем чуть ниже).
Сделайте свой выбор:
- Глицериновый состав. Как субстанция, такой состав полностью безвреден, а значит, не опасен в холодном состоянии. При работе с глицериновым теплоносителем практически не бывает окислов и разного шлама. Смесь рассчитана на длительную эксплуатацию.
- Этиленгликолевый состав. Такая смесь опасна для человека, поэтому при заправке системы обязательно нужно использовать респиратор, резиновые перчатки и защитные очки. Наличие такого вещества в теплоносителе обязательно указывается производителем.
- Пропиленгликолевый состав. В отличие от этилена, пропилен безвреден для человека, но имеет более высокую стоимость, что зачастую останавливает покупателей. Для отопительного контура такой теплоноситель можно назвать одним из лучших.

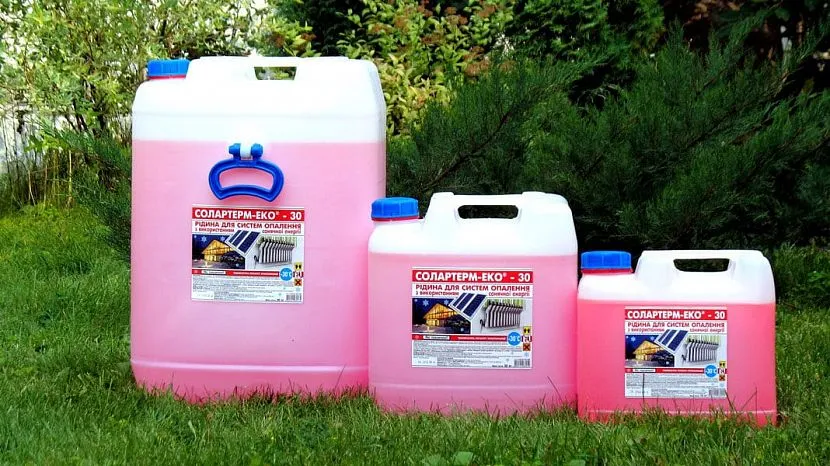

СОЛАОТЕРМ-ЕКО – наиболее приемлемое решение относительно сохранения батарей на долгий срокИсточник elektroservis-rostov.ru
В каких случаях не следует использовать антифриз в качестве теплоносителя:
- отопительный контур работает от электролизного котла;
- в открытых системах отопления;
- если в обвязке котла присутствуют медные и/или латунные фитинги/запорная арматура.
Лучшие алюминиевые радиаторы (батареи) отопления.
Лучшие батареи из алюминия для частного дома
Лучшими считаются изделия, изготовленные по технологии литья — долговечны, прочны, с хорошими показателями теплоотдачи.
В локальных отопительных сетях опрессовка не производится: теплоноситель единожды заливается в систему и циркулирует в ней годами. Давление в инженерной сети частного дома постоянное и низкое, даже у производительных немецких котлов этот рабочий параметр редко достигает 10 атм. При устройстве отопительной системы нет смысла выбирать радиаторы повышенной прочности, что способны перенести гидроудары до 20—24 атм, поскольку таких нагрузок не предвидится.
Важно! Главное при выборе батарей для частного дома — теплоотдача. Чем выше этот показатель, тем эффективней будет функционировать устроенная система отопления
Основываясь на приведённых факторах, легко выбрать радиатор для организации отопительной системы в частном доме по доступной цене. Итальянские, отечественные и даже китайские производители обеспечивают наш рынок качественными и бюджетными моделями.
Выбор
При выборе сосредоточьтесь на следующих параметрах:
- тип, лучший вариант — литой;
- техпаспорт, в нём прописаны все характеристики выбранной модели;
- система подключения: верхняя, нижняя и т. д.;
- попросите у продавца протокол испытаний батареи, в котором подтверждены заявленные в паспорте характеристики;
- перед покупкой проверьте сертификаты соответствия;
- не выбирайте обогреватель из-за внешнего вида, если его качество не соответствует нужным параметрам;
- желательно покупать у авторитетных европейских производителей.
Справка! Если не уверены в собственной компетенции — доверьте выбор специалистам.
Производитель: фото
В продаже можно встретить итальянские, российские и китайские модели алюминиевых радиаторов. На первом месте стоят итальянские производители: Calidor, Global, Ferroli, Fondital, Sira.
Фото 3. Алюминиевый радиатор Fondital Super 350/100, 8 секций, производитель – «Calidor», Италия.
Среди китайских моделей выбирайте изделия от компании Bilux и Konner, они наиболее качественные.
Фото 4. Алюминиевый радиатор Lux 200-85, 10 секций, вес 6 кг, производитель – «Konner», Китай.
В России хорошие алюминиевые батареи выпускают компании Термал и Rifar. Вторая — выпускает продукцию по лицензии фирмы Global Radiatori (Италия) и работает на их оборудовании.
Фото 5. Алюминиевый радиатор Термал 300, 16 секций, вес 11,2 кг, производитель – «Термал», Россия.
Стоимость
Одна секция стоит от 270 до 750 р. По примерным расчётам для квартиры 60 кв. м требуется 30 алюминиевых секций.
Важно! Дешёвые китайские модели часто не соответствуют заявленным характеристикам. Но не все китайские радиаторы имеют низкое качество
Но не все китайские радиаторы имеют низкое качество.
Данные в паспорте товара
В паспорте товара указываются:
- наименование товара;
- технические характеристики;
- данные о сертификационных испытаниях;
- инструкция по установке;
- гарантийные обязательства.
Выводы
Теперь вам проще сделать выбор: какой радиатор установить в квартире – ведь из четырех вариантов осталось только два. Ни стальные, ни алюминиевые приборы не выдержат скачков давления и агрессивного воздействия отечественным теплоносителем. Что купить – ориентируйтесь на свой бюджет и характеристики определенных моделей. Вот несколько советов:
- в старых домах можно установить чугунные приборы. Если вы проживаете в многоэтажном доме, где давление системы отопления выше, то лучше купить биметаллические радиаторы;
- если ваши старые батареи сделаны из чугуна, то можно выбрать один из двух вариантов: биметалл и чугун. Если вы хотите заменить батареи, произведенные из другого материала, лучше покупайте биметаллические.
