Классификация условных обозначений
Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов
Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков
Буквенные
Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:
- П – приточная вентсистема с искусственным побуждением.
- В – вытяжная с механической тягой.
- У – завеса воздушная.
- А – устройства отопления
- ПЕ – приточка с естественным побуждением.
- ВЕ – вытяжная вентсистема с естественной тягой.
- ЛП – люки для замера основных характеристик воздушной массы.
- ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
- Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
- Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
- Размер сечения воздуховода указывается в миллиметрах.
- Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака — его числовое значение.
Графические
Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.
- Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
- Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
- Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.
Таб. 1 Воздуховоды
Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.
Таблица показывает обозначения воздуховодов, проходящих через шахты.
Таб. 3 Фитинги прямоугольного сечения
Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.
Таб. 4 Фитинги круглого сечения
То же самое, что и в таблице 3, но с элементами круглого сечения.
Таб. 5 Вытяжные и приточные устройства
Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.
Таб. 6 Элементы систем вентиляции
Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.
У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры — номер таблицы, вторые две — порядковый номер по списку.
Фасонные воздуховоды
Фасонные воздуховоды — отдельный вид воздуховодов нестандартных размеров и формы. Это могут быть прямоугольные и круглые изделия нестандартного сечения (например, диаметром 175 мм или сечением 525×320 мм).
Кроме того, к фасонным воздуховодам (синонимы — фасонные изделия или фасонные части воздуховодов) относят отводы, тройники, соединители, фланцы, переходы и другие изделия. Фасонные части воздуховодов могут быть как стандартных размеров, так и выполнены под заказ. Чаще всего такая потребность возникает при обходе ригелей, колонн и иных препятствий при монтаже воздуховодов на объекте.
Вычисление потерь на трение
Потери энергии потока вычисляются пропорционально так называемому «динамическому» напору, величине pW2/2, где р -плотность воздуха при температуре потока (определяется по таблице (1) и (2)), a W — скорость в том или ином сечении контура циркуляции воздуха.
Падение давления воздуха вследствие действия трения вычисляют по формуле Вейсбаха:
=
— длина участка контура циркуляции, м, dэкв
-эквивалентный диаметр поперечного сечения участка, м, -коэффициент сопротивления трения. Коэффициент сопротивления трения определяется режимом течениявоздуха в рассматриваемом сечении контура циркуляции, или величиной критерия Рейнольдса:
— скорость и эквивалентный диаметр канала и кинематический коэффициент вязкости воздуха (определяется по таблицам /1/ и /2/ ,
м /с. для значений Re в интервале105-108 (развитое турбулентное значение) определяется по формуле Никурадзе:
можно получить из /4/ и /5/ В /5/ приведена диаграмма для нахождения значения
, облегчающая расчеты. Вычисленные значения выражаются в паскалях (Па).
В таблице 3 сведены значения исходных данных для каждого канала скорость, длина, поперечное сечение, эквивалентный диаметр, величина критерия Рейнольдса, коэффициент сопротивления, динамический напор и величина вычисленных потерь на трение.
Возможные ошибки и последствия
Сечение воздуховодов подбирается по таблицам, где указанны унифицированные размеры, зависящие от динамического давления и скорости движения. Часто неопытные проектировщики округляют параметры скорости/давления в меньшую сторону, отсюда следует изменение сечения в меньшую сторону. Это может привести к избыточному шуму или невозможности прохода требуемого объёма воздуха за единицу времени.
Ошибки допускаются и в определение длины отрезка воздуховода. Это ведёт к возможной неточности в подборе оборудования, а также к ошибке в расчёте скорости движения газа.
Пример проекта
Аэродинамическая часть, как и весь проект, требуют профессионального подхода и внимательного отношения к деталям конкретного объекта.
Компания «Мега.ру» выполняет квалифицированный подбор систем вентилирования по действующим нормам, с полным техническим сопровождением. Предоставляем услуги в Москве и области, а также соседних регионах. Подробная информация у наших консультантов, все способы связи с ними указаны на странице «Контакты».
Алгоритм расчета потерь напора воздуха
Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.
Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.
Табл. № 2. Эквивалентные диаметры круглых воздуховодов для квадратных
| 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 250 | 210 | 245 | 275 | |||||
| 300 | 230 | 265 | 300 | 330 | ||||
| 350 | 245 | 285 | 325 | 355 | 380 | |||
| 400 | 260 | 305 | 345 | 370 | 410 | 440 | ||
| 450 | 275 | 320 | 365 | 400 | 435 | 465 | 490 | |
| 500 | 290 | 340 | 380 | 425 | 455 | 490 | 520 | 545 |
| 550 | 300 | 350 | 400 | 440 | 475 | 515 | 545 | 575 |
| 600 | 310 | 365 | 415 | 460 | 495 | 535 | 565 | 600 |
| 650 | 320 | 380 | 430 | 475 | 515 | 555 | 590 | 625 |
| 700 | 390 | 445 | 490 | 535 | 575 | 610 | 645 | |
| 750 | 400 | 455 | 505 | 550 | 590 | 630 | 665 | |
| 800 | 415 | 470 | 520 | 565 | 610 | 650 | 685 | |
| 850 | 480 | 535 | 580 | 625 | 670 | 710 | ||
| 900 | 495 | 550 | 600 | 645 | 685 | 725 | ||
| 950 | 505 | 560 | 615 | 660 | 705 | 745 | ||
| 1000 | 520 | 575 | 625 | 675 | 720 | 760 | ||
| 1200 | 620 | 680 | 730 | 780 | 830 | |||
| 1400 | 725 | 780 | 835 | 880 | ||||
| 1600 | 830 | 885 | 940 | |||||
| 1800 | 870 | 935 | 990 |
Потери давления воздуха в изгибах берутся из таблицы № 3.
Табл. № 4. Потери давления в диффузорах
Табл. № 5. Диаграмма потерь давления воздуха в прямолинейных воздуховодах
Во время проектирования и расчетов существующие нормативные акты рекомендуют, чтобы разница в величине потерь давления между отдельными участками не превышала 10%. Вентилятор нужно устанавливать в участке системы вентиляции с наиболее высоким сопротивлением, самые удаленные воздуховоды должны иметь минимальное сопротивление. Если эти условия не выполняются, то необходимо изменять план размещения воздуховодов и дополнительного оборудования с учетом требований положений.
Чтобы определиться с размерами сечений на любом из отрезков воздухораспределительной системы, необходимо произвести аэродинамический расчет воздуховодов. Показатели, полученные при таком расчёте, определяют работоспособность как всей проектируемой системы вентиляции, так и отдельных её участков.
Для создания комфортных условий в кухне, отдельной комнате или помещении в целом необходимо обеспечить правильную проектировку воздухораспределительной системы, которая состоит из множества деталей
Важное место среди них занимает воздуховод, определение квадратуры которого оказывает влияние на значение скорости воздушного потока и шумность вентиляционной системы в целом. Определить эти и ряд других показателей позволит аэродинамический расчет воздуховодов
Расчет воздуховодов
Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.
Расчет площади сечения воздуховодов
После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.
Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.
При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.
Площадь сечения воздуховода определяется по формуле:
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
Расчет сопротивления сети воздуховодов
После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.
Для расчета сопротивления участка сети используется формула:
Где R – удельные потери давления на трение на участках сети
L – длина участка воздуховода (8 м)
Еi – сумма коэффициентов местных потерь на участке воздуховода
V – скорость воздуха на участке воздуховода, (2,8 м/с)
Y – плотность воздуха (принимаем 1,2 кг/м3).
Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

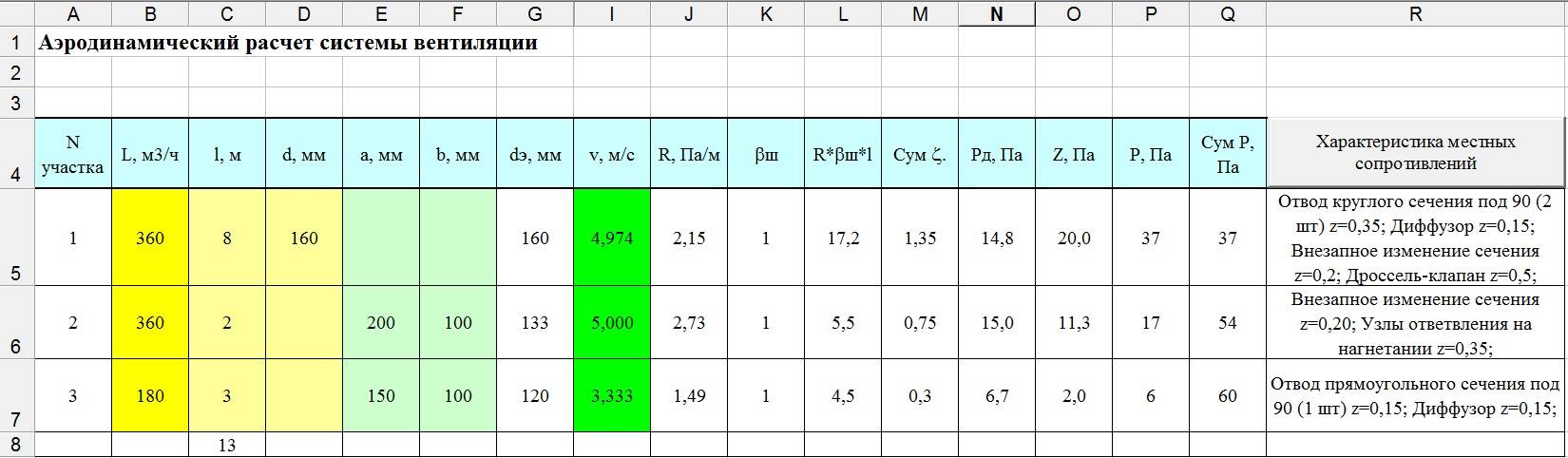

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Как определить скорость в вентиляционных каналах?
Как можно судить из всего, сказанного выше, в качестве главной магистрали необходимо выбирать ту цепь последовательных отрезков сети, которая является самой протяженной; при этом нумерация должна начинаться исключительно с самого удаленного участка. Что же касается параметров каждого из участков (а к таковым относится расход воздуха, длина участка, его порядковый номер и проч.), то их также следует занести в таблицу проведения расчетов. Затем, когда с внесением будет покончено, подбирается форма поперечного сечения и определяются его – сечения – габариты.
А чтобы рассчитать площадь поперечного отрезка сети вентиляции, необходимо использовать приведенную ниже формулу расчетов:
LP/VT = FP.
Что обозначают эти аббревиатуры? Попытаемся разобраться. Итак, в нашей формуле:
- LP – это конкретный расход воздуха на выбранном участке;
- VT – это скорость, с которой воздушные массы по этому участку движутся (измеряется в метрах за секунду);
- FP – это и есть нужная нам площадь поперечного сечения канала.
Что характерно, во время определения скорости движения необходимо руководствоваться, в первую очередь, соображениями экономии и шумности всей вентиляционной сети.
Обратите внимание! По полученному таким образом показателю (речь идет о поперечном сечении) необходимо подобрать воздуховод со стандартными величинами, а фактическое его сечение (обозначается аббревиатурой FФ) должно быть максимально близким к рассчитанному ранее. Идем дальше
Ориентируясь на фактическую площадь, необходимо определить, с какой скоростью воздушные массы должны перемещаться по выбранному участку. Для этого следует использовать следующую формулу:
Идем дальше. Ориентируясь на фактическую площадь, необходимо определить, с какой скоростью воздушные массы должны перемещаться по выбранному участку. Для этого следует использовать следующую формулу:
LP/ FФ = VФ.
Получив показатель требуемой скорости, необходимо рассчитать, насколько будет уменьшаться давление в системе вследствие трения о стенки каналов (для этого необходимо использовать специальную таблицу). Что же касается локального сопротивления для каждого из участков, то их следует рассчитывать по отдельности, после чего суммировать в общий показатель. Затем, суммировав локальное сопротивление и потери по причине трения, можно получить общий показатель потерь в системе кондиционирования воздуха. В дальнейшем это значение будет использоваться для того, чтобы вычислить требуемое количество газовых масс в каналах вентиляции.
Воздушно-отопительный агрегат
Ранее мы рассказывали о том что из себя представляет воздушно-отопительный агрегат, говорили о его приемуществах и сферах применения, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут
Типы воздуховодов
Воздуховоды – это элементы системы, отвечающие за перенос отработанного и свежего воздуха. В состав входят основные трубы переменного сечения, отводы и полуотводы, а также разнообразные переходники. Различаются по материалу и форме сечения.
От типа воздуховода зависит область применения и специфика движения воздуха. Существует следующая классификация по материалу:
- Стальные – жёсткие воздуховоды с толстыми стенками.
- Алюминиевые – гибкие, с тонкими стенками.
- Пластиковые.
- Матерчатые.
По форме сечения подразделяются на круглые разного диаметра, квадратные и прямоугольные.
Таблица коэффициентов местного сопротивления
Мы проанализировали техническую литературу и другие источники и предоставляем вам для пользования таблицы со значениями КМС для разных элементов системы. В нашем случае это каталоги фирмы ВЕЗА, Belimo, справочник проеткировщика Н,Н, Павлова и справочник Р. В. Щекина.
Этим материалом редакция журнала „Мир Климата“ продолжает публикацию глав из книги „Системы вентиляции и кондиционирования. Рекомендации по проектированию для произ- водственных и общественных зданий“. Автор Краснов Ю.С.
Аэродинамический расчет воздуховодов начинают с вычерчивания аксонометрической схемы (М 1: 100), проставления номеров участков, их нагрузок L (м 3 /ч) и длин I (м). Определяют направление аэродинамического расчета — от наиболее удаленного и нагруженного участка до вентилятора. При сомнениях при определении направления рассчитывают все возможные варианты.
Расчет начинают с удаленного участка: определяют диаметр D (м) круглого или площадь F (м 2 ) поперечного сечения прямоугольного воздуховода:
Рекомендуемую скорость принимают следующей:
| в начале системы | вблизи вентилятора | |
| Административные здания | 45 м/с | 812 м/с |
| Производственные здания | 56 м/с | 10/16 м/с |
Скорость растет по мере приближения к вентилятору.
По приложению Н из принимают ближайшие стандартные значения: DCT или (а х b)ст (м).
|
| Рис. 1. Аксонометрическая схема воздуховода |
Фактическая скорость (м/с):
| или |
Гидравлический радиус прямоугольных воздуховодов (м):
| Критерий Рейнольдса: |
(для прямоугольных воздуховодов Dст=DL).
Коэффициент гидравлического трения:
λ=0,3164 × Re-0,25 при Re≤60000,
Как рассчитать давление в вентиляционной сети
Для того чтобы определить предполагаемое давление для каждого отдельного участка, необходимо воспользоваться приведенной ниже формулой:
Н х g (РН – РВ) = DPE.
Теперь попытаемся разобраться, что обозначает каждая из этих аббревиатур. Итак:
- Н в данном случае обозначает разницу в отметках шахтного устья и заборной решетки;
- РВ и РН – это показатель плотности газа, как снаружи, так и изнутри вентиляционной сети, соответственно (измеряется в килограммах на кубический метр);
- наконец, DPE – это показатель того, каким должно быть естественное располагаемое давление.
Продолжаем разбирать аэродинамический расчет воздуховодов. Для определения внутренней и наружной плотности необходимо воспользоваться справочной таблицей, при этом должен быть учтен и температурный показатель внутри/снаружи. Как правило, стандартная температура снаружи принимается как плюс 5 градусов, причем вне зависимости от того, в каком конкретном регионе страны планируются строительные работы. А если температура снаружи будет более низкой, то в результате увеличится нагнетание в вентиляционную систему, из-за чего, в свою очередь, объемы поступающих воздушных масс будут превышены. А если температура снаружи, напротив, будет более высокой, то давление в магистрали из-за этого снизится, хотя данную неприятность, к слову, вполне можно компенсировать посредством открывания форточек/окон.
Что же касается главной задачи любого описываемого расчета, то она заключается в выборе таких воздуховодов, где потери на отрезках (речь идет о значении ?(R*l*?+Z)) будут ниже текущего показателя DPE либо, как вариант, хотя бы равняться ему. Для пущей наглядности приведем описанный выше момент в виде небольшой формулы:
DPE ? ?(R*l*?+Z).
Теперь более детально рассмотрим, что обозначают использованные в данной формуле аббревиатуры. Начнем с конца:
- Z в данном случае – это показатель, обозначающий снижение скорости движения воздуха вследствие местного сопротивления;
- ? – это значение, точнее, коэффициент того, какова шероховатость стенок в магистрали;
- l – еще одно простое значение, которое обозначает длину выбранного участка (измеряется в метрах);
- наконец, R – это показатель потерь на трение (измеряется в паскалях на один метр).
Что же, с этим разобрались, теперь еще выясним немного о показателе шероховатости (то есть ?). Этот показатель зависит только от того, какие материалы были использованы при изготовлении каналов. Стоит отметить, что скорость перемещения воздуха также может быть разной, поэтому следует учитывать и этот показатель.
Скорость – 0,4 метра за секунду
В таком случае показатель шероховатости будет следующим:
- у штукатурки с применением армирующей сетки – 1,48;
- у шлакогипса – около 1,08;
- у обычного кирпича – 1,25;
- а у шлакобетона, соответственно, 1,11.
С этим все понятно, идем дальше.
Скорость – 0,8 метра за секунду
Здесь описываемые показатели будут выглядеть следующим образом:
- для штукатурки с применением армирующей сетки – 1,69;
- для шлакогипса – 1,13;
- для обыкновенного кирпича – 1,40;
- наконец, для шлакобетона – 1,19.
Немного увеличим скорость воздушных масс.
Скорость – 1,20 метра за секунду
Для этого значения показатели шероховатости будут такими:
- у штукатурки с применением армирующей сетки – 1,84;
- у шлакогипса – 1,18;
- у обычного кирпича – 1,50;
- и, следовательно, у шлакобетона – где-то 1,31.
И последний показатель скорости.
Скорость – 1,60 метра за секунду
Здесь ситуация будет выглядеть следующим образом:
- для штукатурки с применением армирующей сетки шероховатость будет составлять 1,95;
- для шлакогипса – 1,22;
- для обыкновенного кирпича – 1,58;
- и, наконец, для шлакобетона – 1,31.
Обратите внимание! С шероховатостью разобрались, но стоит отметить еще один важный момент: при этом желательно учитывать и незначительный запас, колеблющийся в пределах десяти-пятнадцати процентов
Материал изготовления труб для вентиляции
Понятие «трубы для вентиляции пластиковые» объединяет несколько разновидностей пластмассовых изделий, созданных из различных материалов. Все они имеют свои особенности и недостатки, которые существенно влияют на область применения.
Полиэтиленовые – ПЭ
Трубные конструкции из полиэтилена рекомендованы для устройства вентиляции дачных домиков и построек с временным пребыванием людей. Воздуховоды из полиэтиленовых труб устойчивы к перепадам температуры и успешно эксплуатируются в диапазоне от +75 градусов до – 45. градусов. Трубную разводку из полиэтилена с защитным слоем используют для подачи и отвода воздуха при прокладки наружной и внутренней вентиляции. Пластиковые изделий ПЭ отличаются от своих «коллег» по внешнему виду своей черной окраской, обусловленной высоким содержанием сажи, применяемой при изготовлении.
Полипропиленовые – ПП
Вентиляционные системы, изготовленные из полипропилена ПП, обладает следующими преимуществами: устойчивость к агрессивной химической среде, несложный монтаж и невысокая стоимость. Воздуховоды ПП пользуются большой популярностью у домашних мастеров – умельцев с ограниченным бюджетом.
Главный недостаток полипропилена – плавиться при температуре +85 и выше, крайне ограничивает область его применения в воздухоподающих линиях. При низких температурах пластик ПП становится хрупким, поэтому его рекомендуется использовать только в теплых, отапливаемых помещениях.
Поливинилхлоридные – ПВХ
Для устройства бытовой приточно — вытяжной вентиляционной системы чаще всего используются каналы из пластика на основе поливинилхлорида ПХВ. Эти конструкции безвредны для человека, нейтральные к ультрафиолету, герметичны, их несложно монтировать, а при эксплуатации несложно будет провести периодическую гигиеническую чистку. Вентиляционные каналы ПХВ используются в температурном диапазоне от 0 до +80 градусов, правда, со временем на поверхности появляются небольшие трещины и сколы.
Трубы из фторопласта
Прочные и надежные трубы из фторопласта ПВДФ применяются для устройства вентиляционных магистралей, эксплуатируемых при температурах от – 40 до +140 градусах и в условиях повышенной агрессивной химической среды с выделением кислотного и щелочного пара. Понятно, что материал ПВДФ с высокой устойчивостью к химическим воздействиям не применяется для монтажа бытовой вентиляции.
Полиуретановые воздуховоды
Вентиляционные трубы из полиуретана отличаются высокой прочностью и пластичностью. Высокий коэффициент температуры плавления полиуретанового пластика позволяет применять его для кухонных вытяжек. Если предполагается использовать пластиковые трубы, изготовленные из полиуретана для подачи горячего воздуха непосредственно от калорифера, то в этом случае необходимо для снижения температуры использовать гибкую ставку из стали.
Расчет скорости воздуха в воздуховоде по формуле и таблицам
В этой статье мы дадим ответ на вопрос — как правильно рассчитать скорости течения воздуха в воздуховодах различной формы.
Здесь приведены формулы расчета скорости воздуха и давления в воздуховоде (круглого или прямоугольного сечения) в зависимости от расхода воздуха и площади сечения. Для быстрого расчета можно воспользоваться онлайн-калькулятором.
Q — расход воздуха, м3/час
S — площадь сечения воздуховода, м2
Простой способ расчета скорости воздуха в воздуховоде
Для расчета величины скорости воздуха нужно объем перемещаемого воздуха в м3/ч разделить на 3600 (количество секунд в часе) и разделить на площадь сечения воздуховода, либо введите значения в поля ниже.
Примеры расчета скорости воздуха в квадратном воздуховоде
Пример № 1 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод квадратный 200 мм на 200 мм
Скорость воздуха равна 100 / 3600 / 0,2 / 0,2 = 0,69 м/с
Пример № 2 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод квадратный 200 мм на 200 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,2 = 3,47 м/с
Примеры расчета скорости воздуха воздуховоде прямоугольного сечения
Пример № 3 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод прямоугольный 200 мм на 400 мм
Скорость воздуха равна 100 / 3600 / 0,2 / 0,4 = 0,35 м/с
Пример № 4 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод квадратный 200 мм на 400 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 1,74 м/с
Пример № 5 расчета скорости воздуха:
- объем перемещаемого воздуха = 1000 м3
- воздуховод квадратный 200 мм на 400 мм
Скорость воздуха равна 500 / 3600 / 0,2 / 0,4 = 3,47 м/с
Примеры расчета скорости воздуха воздуховоде круглого сечения
Пример № 6 расчета скорости воздуха:
- объем перемещаемого воздуха = 100 м3
- воздуховод круглый диаметром 200 мм
Скорость воздуха равна 100 / 3600 / (3,14 * 0,2 * 0,2/4) = 0,88 м/с
Пример № 7 расчета скорости воздуха:
- объем перемещаемого воздуха = 500 м3
- воздуховод круглый диаметром 300 мм
Скорость воздуха равна 500 / 3600 / (3,14 * 0,3 * 0,3/4) = 1,96 м/с
Пример № 8 расчета скорости воздуха:
- объем перемещаемого воздуха = 1000 м3
- воздуховод круглый диаметром 400 мм
Скорость воздуха равна 1000 / 3600 / (3,14 * 0,4 * 0,4/4) = 2,21 м/с
Готовые таблицы определения скорости воздуха в воздуховоде
Для определения расчетной скорости воздуха в воздуховодах можно использовать готовые таблицы. Такие таблицы не сложно найти в открытых источниках информации. Скоростные характеристики важны для расчета эффективности работы системы вентиляции.
- Таблица расчета скорости течения воздуха в круглом воздуховоде.
- Таблица расчета скорости течения воздуха в прямоугольном воздуховоде.
Рекомендуемая скорость воздуха в вентиляционных воздуховодах
Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.
Рекомендуемая скорость воздуха для различных систем вентиляции:
- для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
- для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
- для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..
Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!
Исходные данные для вычислений
Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.
- С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
- На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
- В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
- Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.
Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.
