Испытание вентиляции: проверка расхода воздуха, кратности воздухообмена, производительности

АППАРАТУРА

2.1. Для аэродинамических испытаний вентиляционных
систем должна применяться следующая аппаратура:

а) комбинированный приемник давления – для измерения
динамических давлений потока при скоростях движения воздуха более 5 м/с и
статических давлений в установившихся потоках (черт. 3);

б) приемник полного давления – для измерения полных
давлений потока при скоростях движения воздуха более 5 м/с (черт. 4);

Координаты точек измерения давлений и
скоростей в воздуховодах прямоугольного сечения

Черт. 2

в) дифференциальные манометры класса точности от 0,5
до 1,0 по ГОСТ 11161-84, ГОСТ 18140-84
и тягомеры по ГОСТ 2648-78 – для регистрации перепадов давлений;

Основные размеры приемной части
комбинированного приемника давления

* Диаметр d не должен
превышать 8 % внутреннего диаметра круглого или ширины (по внутреннему обмеру)
прямоугольного воздуховода.

Черт. 3

г) анемометры по ГОСТ
6376-74 и термоанемометры – для измерения скоростей воздуха менее 5 м/с;

д) барометры класса точности
не ниже 1,0 – для измерения давления в окружающей среде;

е) ртутные термометры класса
точности не ниже 1,0 по ГОСТ
13646-68 и термопары – для измерения температуры воздуха;

Основные размеры приемной
части приемника полного давления

* Диаметр d не должен превышать 8 % внутреннего диаметра круглого или
ширины (по внутреннему обмеру) прямоугольного воздуховода.

Черт. 4

ж) психрометры класса точности не ниже 1,0 и
психрометрические термометры по ГОСТ
112-78 – для измерения влажности воздуха.

Примечание. При измерениях скоростей воздуха,
превышающих 5 м/с в потоках, где затруднено применение приемников давления,
допускается использовать анемометры по ГОСТ
6376-74 и термоанемометры.

2.2. Конструкции приборов, применяемых для измерения
скоростей и давлений запыленных потоков, должны позволятьих очистку от пыли в процессе эксплуатации.

2.3. Для проведения аэродинамических испытаний в
пожаровзрывоопасных производствах должны применяться приборы, соответствующие
категории и группе производственных помещений.

Коротко об испытаниях

Аэродинамические испытания проводят в различных зданиях и сооружениях вне зависимости от их типа и назначения. Нормативный документ, регламентирующий порядок проверки — ГОСТ Р 53300-2009. Стандарт регулирует испытания перед сдачей-приемом здания в эксплуатацию, а также периодические проверки, которые необходимо проводить не реже 1 раза в 2 года.

Приемо-сдаточные испытания включают в себя следующие действия:

• соответствие установленной системы схеме в проектной документации;
• проверку количества вентиляторов, противодымных клапанов;
• проверку надежности установки воздуховодов, вентиляторов, дополнительного оборудования;
• оценку расхода воздуха, который система удаляет при наиболее возможных нагрузках, и давления поступающего свежего воздуха.

При периодических испытаниях проверяют такие показатели, как фактический расход и скорость воздуха в каждом помещении здания, значение избыточного давления, состояние воздуха в лифтах и тамбурах.

Таким образом, проверяются вся документация, работа всех элементов системы на соответствие нормам безопасности, выясняются причины тех или иных нарушений засоров и неполадок. Все это необходимо для предотвращения гибели людей от дыма в ситуации пожара.

Как проверить вентиляцию

Проверка работоспособности и эффективности вентиляции заключена в проведении следующих действий:

• Внешний осмотр вентканалов и отвода в центральную шахту.
• Измерение скорости воздухопотока в вентканалах при закрытых и открытых окнах поочередно.
• Расчет эффективного воздухообмена.

Центральная вентиляционная шахта, как правило, смонтирована внутри стены в санузле и прикрыта решеткой – для осмотра необходимо демонтировать решетку. Основной вентиляционный короб в кухне невозможно вскрыть для осмотра, осматривается только вентканал.

Если работа вентиляции нарушена, то это приведет к возникновению следующих негативных последствий:

• Неприятный запах.
• Повышение влажности в помещении.
• Зимой окна с внутренней стороны начнут покрываться испариной, – в отдельных случаях на подоконниках могут возникнуть потеки.
• Скопления сырости в углах помещений.
• Разрастание грибка, очень часто под обоями и декоративной отделкой.
• Рост концентрации углекислого газа в помещении.

Что необходимо проверить и выяснить для определения работоспособности вентиляции мы описали вначале этого раздела, теперь перейдем непосредственно к практике.

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

5.1. На основе величин, измеренных в соответствии с
программой, определяют:

относительную влажность перемещаемого воздуха j, %;

плотность перемещаемого воздуха ρ, кг/м3
(кгс·с2/м4);

скорости движения воздуха v, м/с;

расход воздуха L, м3/с;

потери полного давления в вентиляционной сети или в
отдельных ее элементах Dр,
кПа (кгс/м2);

коэффициент потерь давления вентиляционной сети или
ее элемента z.

5.2. Относительную влажность перемещаемого воздуха
определяют по показаниям сухого и влажного термометров в соответствии с
паспортом прибора.

5.3. Плотность перемещаемого воздуха определяют по
формуле

где р’ — статическое
или полное давление потока, измеренное комбинированным приемником давления или
приемником полного давления в одной из точек мерного сечения;

K_j — коэффициент, зависящий от
температуры и влажности перемещаемого воздуха. Значение K_j определяется по табл. 1.

Зависимость коэффициента K_j от температуры и влажности перемещаемого воздуха

Таблица
1

t, °C	10	20	30	40	50
j, %	50	100	50	100	50	100	50	100	50	100
Kj	0,998	1,003	1,000	1,005	1,004	1,012	1,010	1,025	1,020	1,040

5.4.
Динамическое давление р_d, кПа (кгс/м2) средней скорости движения воздуха определяют
по измеренным в z точках (черт. 1 или 2) комбинированным приемником давления величинам динамических давлении р_di по формуле

5.5. Скорость движения воздуха v_i, м/с в точке мерного сечения по измерениям динамического давления р_di определяют согласно формуле

5.6. Среднюю скорость движения воздуха v_m,
м/с в мерном сечении по измерениям динамического давления в z точках (по черт. 1 или 2)
определяют по формуле

5.7. При измерениях анемометрами скорость движения
воздуха в отдельных точках мерного сечения определяют по показаниям прибора n и графику индивидуальной
тарировки прибора v (n); при этом среднюю скорость
движения воздуха v_m
определяют по формуле

5.8. Объемный расход L, м3/с воздуха определяют по формуле

5.9. Статическое давление р_s потока в
мерном сечении определяют по следующим формулам:

а)  при измерениях полных
и динамических давлений;

б)  при измерениях
статических давлений;

в)  при измерениях
скоростей потока и полных давлений.

5.10. Полное давление р потока в мерном сечении рассчитывают
по формулам

 или

5.11. Потери полного давления элемента сети
определяют по формуле

Δp = p₁ = p₂,

где р₁
и р₂ — полные давления,
определенные по п. 5.10, в мерных сечениях 1 и 2, расположенных,
соответственно, на входе в элемент и на выходе изнего.

5.12. Потери полного давления элемента сети,
расположенного на входе в сеть, определяют по формуле

5.13. Потери полного давления элемента сети,
расположенного на выходе из сети, определяют по формуле

5.14. Коэффициент потерь давления элементов сети
определяют по формуле

где р_d — динамическое
давление (по п. 5.4)
в мерном сечении выбранном в качестве характерного.

5.15. Динамическое давление р_dv, кПа (кгс/м2) вентилятора определяют по
формуле

где F_v— площадь выходного отверстия
вентилятора.

5.16. Статическое давление р_sv, кПа (кгс/м2) вентилятора определяют по
формуле

где р_s1и р_s2 — соответственно статические
давления в мерных сечениях 1 и 2 перед и за вентилятором, определенные по п. 5.9;

р_d1
— динамическое давление в мерном сечении 1, на входе в вентилятор, определенное
по п. 5.4.

5.17. Полное давление вентилятора р_v, кПа (кгс/м2)
равно суммарным потерям Dр_å сети и определяется по
формуле

Примечание.
Безразмерные параметры, характеризующие аэродинамические свойства
собственно вентилятора (его коэффициенты полного y_v, статического y_s и динамического j_dv давлений, а также
коэффициентрасхода воздуха j_v) определяют, если это
предусмотрено программой испытаний, по формулам, приведенным в ГОСТ
10921-74.

5.18. В случаях, предусмотренных программой
испытаний, производят расчет предельной погрешности определения расхода воздуха
по результатам измерений. Порядок расчета при измерениях пневмометрическим
насадком в сочетании с дифференциальным манометром дан в рекомендуемом
приложении 1.

Замер вентиляции в квартире

Как проверить вентиляцию в новостройке и что для этого использовать, — мы выяснили. Теперь мы предоставим обобщенные параметры воздухообмена, которые считаются эталонными.

Все значения воздухообмена будут представлены в таблице:

Тип помещения/комнаты	Воздухообмен
Спальни, общие комнаты (гостиные), детские. Квадратура на 1 человека – 20 м2	3 м3/ч для 1 м2 жилой, эксплуатируемой площади
Более 20 м2 на 1 человека	30 м3/ч
Кладовые и гардеробные	0,2 ч-1
Кухня с электроплитой/газовой плитой	60 м3/ч  /  80 – 100 м3/ч
Теплогенераторы и отопительная техника в котельных с мощностью до 50 кВт
высота менее 6 м:
— открытая топка**	1,0*
— закрытая топка**	1,0*
Совмещенные санузлы/ суммарная площадь раздельного туалета и ванной	25 м3/ч
* Кратность воздухообмена равна квадратуре помещения ** Если установлена газовая плита или котел, то кратность воздухообмена равная квадратуре помещения увеличивается на 100 м3/ч. Примечание — кратность замены воздушного объема определяется в соответствии с СП 60.13330, которые регламентирует параметры для: Для встроенных помещений. Пристроек. Капитальных квартир и коттеджей. Регламенты и правила разрабатываются для проектирования вентиляций в соответствии с санитарными и инженерно-техническими нормами.

ПОДГОТОВКА К ИСПЫТАНИЯМ

3.1. Перед испытаниями должна быть составлена
программа испытаний с указанием цели, режимов работы оборудования и условий
проведения испытаний.

3.2. Вентиляционные системы и их элементы должны
быть проверены и обнаруженные дефекты устранены.

3.3. Показывающие приборы (дифференциальные
манометры, психрометры, барометры и др.), а также коммуникации к ним следует
располагать таким образом, чтобы исключить воздействие на них потоков воздуха,
вибраций, конвективного и лучистого тепла, влияющих на показания приборов.

3.4. Подготовку приборов к испытаниям необходимо
проводить в соответствии с паспортами приборов и действующими инструкциями по
их эксплуатации.

АППАРАТУРА

2.1. Для аэродинамических испытаний вентиляционных
систем должна применяться следующая аппаратура:

а) комбинированный приемник давления — для измерения
динамических давлений потока при скоростях движения воздуха более 5 м/с и
статических давлений в установившихся потоках (черт. 3);

б) приемник полного давления — для измерения полных
давлений потока при скоростях движения воздуха более 5 м/с (черт. 4);

Координаты точек измерения давлений и
скоростей в воздуховодах прямоугольного сечения

Черт. 2

в) дифференциальные манометры класса точности от 0,5
до 1,0 по ГОСТ 11161-84, ГОСТ 18140-84
и тягомеры по ГОСТ 2648-78 — для регистрации перепадов давлений;

Основные размеры приемной части
комбинированного приемника давления

* Диаметр d не должен
превышать 8 % внутреннего диаметра круглого или ширины (по внутреннему обмеру)
прямоугольного воздуховода.

Черт. 3

г) анемометры по ГОСТ
6376-74 и термоанемометры — для измерения скоростей воздуха менее 5 м/с;

д) барометры класса точности
не ниже 1,0 — для измерения давления в окружающей среде;

е) ртутные термометры класса
точности не ниже 1,0 по ГОСТ
13646-68 и термопары — для измерения температуры воздуха;

Основные размеры приемной
части приемника полного давления

* Диаметр d не должен превышать 8 % внутреннего диаметра круглого или
ширины (по внутреннему обмеру) прямоугольного воздуховода.

Черт. 4

ж) психрометры класса точности не ниже 1,0 и
психрометрические термометры по ГОСТ
112-78 — для измерения влажности воздуха.

Примечание. При измерениях скоростей воздуха,
превышающих 5 м/с в потоках, где затруднено применение приемников давления,
допускается использовать анемометры по ГОСТ
6376-74 и термоанемометры.

2.2. Конструкции приборов, применяемых для измерения
скоростей и давлений запыленных потоков, должны позволятьих очистку от пыли в процессе эксплуатации.

2.3. Для проведения аэродинамических испытаний в
пожаровзрывоопасных производствах должны применяться приборы, соответствующие
категории и группе производственных помещений.

Порядок испытаний

1. На начальном этапе осуществляется проверка отопительного, кондиционирующего и вентилируемого оборудования на соответствие нормам. Также проверяются паспорта и сертификаты на все имеющиеся устройства.
2. На втором этапе определяется количество измерений, которые предстоит провести, разрабатывается техническое задание, определяется стоимость испытательных работ, и после этого составляется смета расходов.
3. Далее выполняются индивидуальные испытания систем вентиляции, включающие в себя документальное фиксирование температуры, влажности, давления, и скорости, с которой движутся потоки, а также определение динамического, статистического и полного давлений. Кроме того специалисты проверяют, правильно ли установлены решетки и все имеющиеся в вентсистеме клапаны. Кроме этого, проводятся вычисления, позволяющие определить, с какой скоростью удаляются продукты сгорания, и т. д.

Испытания должны завершаться оформлением всех необходимых документов — актов, протоколов, паспорта вентсистемы и отдельного оборудования.

Школы и детские сады

Если проводится проверка больших объектов с мощным оборудованием и большим их числом (10 и более), то могут понадобиться дополнительные специалисты – электрики.

Также в акте необходимо дополнительно указать:

• Точный перечень всего вентиляционного оборудования.
• Желательно коэффициент воздухообмена и степень его соответствия принятым нормам.
• Номера прилагающихся чертежей.
• Материалы и приборы, с помощью которых проводилась проверка.
• В нижней части ставится печать и подпись представителя строительно-монтажной компании, осуществляющей замеры, а также подпись представителя надзорной организации.

Методы определения эффективности

Вентиляция оценивается как естественная, так и механическая (установки, оборудование). Ее эффективность в зависимости от обстоятельств измеряют как прямо – путем измерения скорости воздушного потока в воздуховодах анемоментром, так и косвенно.

Последний метод сложнее, так как требует измерения концентрации веществ и гораздо более расширенного списка оборудования: фонарика, микроманометра, тахометра, термометра и многого другого. После забора понадобится обработка взятых проб в лаборатории.

Комиссия обязана обращать внимание на определенные параметры и фиксировать:

• Состояние и степень герметичности гибких элементов вентиляции: кожухов, корпусов, ремней, приводов и пр.
• Параметры микроклимата: скорость воздухопотока, содержание углекислого газа в рабочее время, кратность вентсистемы и т.д.
• Результаты аэродинамических испытаний (для этого понадобятся пневмометрические отверстия).

Коэффициент воздухообмена

Значение определяется по формуле:

К = (Ту — Тпр) / (Тоз — Тпр),

где:

• К – искомое значение;
• Ту – температура воздуха, который находится за пределами помещений;
• Тпр – приточного потока;
• Тоз – непосредственно в зоне обслуживания.

По нормам в среднестатистическом учебном классе коэффициент воздухообмена не должен быть ниже 16 м3/ч, а в столовой – не менее 20. Для жилых домов требования менее жесткие, однако контроль за их соблюдением – дело СЭС.

Последняя организация обязана ознакомиться с актом до ввода жилого помещения в эксплуатацию, а обновить его – через 5 лет. Но при обращении жильцов (например, для передачи дела в суд) такой документ может быть составлен и ранее указанного срока.

После описательной части в акте возможна рекомендательная: какие выводы сделала комиссия, есть ли способы оптимизировать существующую систему вентиляции, какие максимально допустимые параметры приемлемы и пр.

Подписи в нижней части документа для всех членов комиссии обязательны.

Испытание систем вентиляции: практические указания

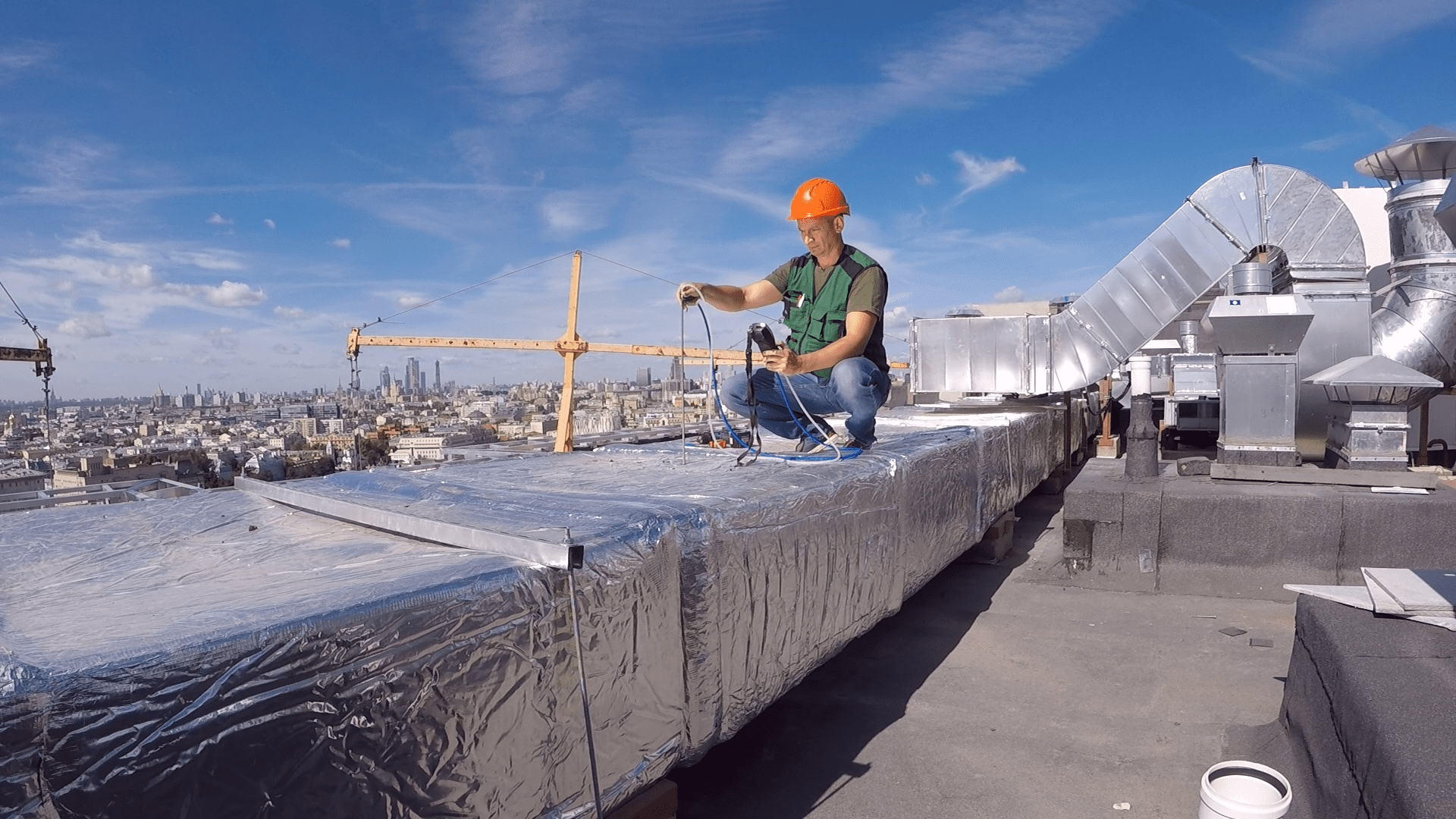

Смонтированная система вентиляции и кондиционирования перед вводом в эксплуатацию должна пройти проверку. Испытания проводится как для системы в целом – комплексный метод позволяет проверить общие характеристики сети – так и для отдельных участков и элементов. Периодический комплекс проверок подтверждает, соответствуют ли вентиляция и кондиционирование проектному расчету.

Испытание и наладка могут быть проведены лишь тогда, когда закончены работы по монтажу сопутствующих и влияющих на работу систем: отопление, охлаждение, электроснабжение

Первичная проверка повторяется затем с заданной периодичностью. Периодичность устанавливается в соответствии с действующими нормами.

Перед началом наладки вентиляторы – приточный и вытяжной – должны быть подключены к сети воздуховодов, воздух не должен превышать установленный СНиП предел утечек (вентиляция различного назначения может иметь отличающиеся требования). Проводятся аэродинамические регулировки. Отдельно регламентируется периодический контроль измерительных средств и приборов.

Программа испытаний приточной, вытяжной, противодымной вентиляции и воздушного отопления предусматривает, как правило, что испытание проходит каждая система отдельно, затем проверке подвергаются сети всего рассматриваемого здания одновременно, если проектом был предусмотрен полный аэродинамический расчет и комплексная наладка.

Если вентиляция не вышла на проектные значения, то выдается рекомендация по устранению выявленных замечаний. Проверяется аэродинамический расчет проекта, правильность подбора оборудования, соответствие нормативам. Проектирование и проведение монтажа противодымных устройств требует наличия особого допуска МЧС у подрядчика.

Противодымный комплекс (пожарная вентиляция) проверяется с учетом специальных аэродинамических и конструктивных требований, определяемых действующими нормами.

Результаты наладки должны быть запротоколированы и подтверждены актами. Данные испытаний вносятся в паспорта, каждая вентиляционная система имеет индивидуальный паспорт. В дальнейшем при периодических проверках результаты первичного испытания можно принимать как контрольные.

Регулярность испытаний зависит от назначения вентиляционной системы. Два раза в год проверке подлежат противодымные комплексы.  Общеобменная система имеет периодичность проверки один раз в три года. Вентиляция в помещениях с выделением веществ высоких классов опасности, должна проходить проверку с ежемесячной периодичностью.

Вентиляция обеспечивает сохранность здоровья и жизни, и затраты на периодические проверки являются оправданными.

• Предыдущая
• Следующая

р* Чг(£)2 •

где Fу —площадь выходного отверстия вентилятора.

5.16. Статическое давление p_sv , кПа (кгс/м2) вентилятора определяют по формуле

Psv—Ps 2—Ps I Pd 1>

где p_sl и p_s3 —соответственно статические давления в мерных сечениях 1 и 2 перед и за вентилятором, определенные по п. 5.9;

p_dl—динамическое давление в мерном сечении 1, на входе в вентилятор, определенное по п. 5.4.

5.17. Полное давление вентилятора p_v , кПа (кгс/м2) равно суммарным потерям A ps сети и определяется по формуле

Рх =P2—Pl‘

Примечание. Безразмерные параметры, характеризующие аэродинамические свойства собственно вентилятора (его коэффициенты полного ф^,, статического ф^ и динамического cp_dy давлений, а также коэффициент расхода воздуха (р_v ) определяют, если это предусмотрено программой испытаний, по формулам, приведенным в ГОСТ 10921—74.

5.18. В случаях, предусмотренных программой испытаний, производят расчет предельной погрешности определения расхода воз

духа по результатам намерений. Порядок расчета при измерениях пневмометрическим насадком в сочетании с дифференциальным манометром дан в рекомендуемом приложении 1.

к ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. При проведении аэродинамических испытаний вентиляционных систем должны соблюдаться требования безопасности согласно ГОСТ 12.4.021—75.

6.2. Проведение аэродинамических испытаний не должно ухудшать проветривание и приводить к скоплению взрывоопасной концентрации газов.

ПРИЛОЖЕНИЕ Рекоменд уемо7

РАСЧЕТ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЯ РАСХОДА ВОЗДУХА КОМБИНИРОВАННЫМ ПРИЕМНИКОМ ДАВЛЕНИЯ В СОЧЕТАНИИ С ДИФФЕРЕНЦИАЛЬНЫМ МАНОМЕТРОМ

Из уравнений пн. 4.3—4.8 следует:

L=F

Технические расчеты бесплатно и анонимно =)

• Отопление
  • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
  • Расчет диаметра коллектора
  • Расчет расширительного бака для отопления
  • Расчет количества ступеней теплообменника ГВС
  • Расчет нагрева ГВС
  • Расчет длины компенсаторов температурных удлинений трубопроводов
  • Расчет скорости воды в трубопроводе
  • Разбавление пропилен и этиленгликоля
  • Расчет диаметра балансировочной шайбы
  • Проверка работоспособности элеваторной системы отопления
  • кг/с в м3/ч. Перевод массового расхода среды в объемный.
  • Онлайн замена радиаторов Prado на Purmo
  • Примеры гидравлических расчетов систем отопления
  • Sanext
    • Расчет диаметра и настройки клапана Sanext DPV
    • Расчет этажного коллектора системы отопления Sanext
    • Маркировка РКУ Sanext
    • Замена клапана Danfoss AB-QM на Sanext DS
    • Быстрая замена L и T-образных трубок на трубу Стабил
• Вентиляция
  • Расчет гравитационного давления
  • Расчет расхода воздуха на удаление теплоизбытков
  • Расчет теплоснабжения приточных установок
  • Расчет осушения помещений по методике Dantherm
  • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
  • Расчет дымоудаления с естественным побуждением
  • Расчет площади воздуховодов и фасонных частей онлайн
  • Расчет естественной вентиляции онлайн
  • Расчет потерь давления на местных сопротивлениях
  • Расчет воздушного отопления совмещенного с вентиляцией
  • Расчет вентиляции в аккумуляторной
  • Расчет температуры приточного и вытяжного воздуха системы вентиляции
  • Расчет углового коэффициента луча процесса
  • Кратности воздухообмена и температуры воздуха
  • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
• Кондиционирование
  • Расчет мощности кондиционера по теплопритокам в помещение
  • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
  • Расчет теплопоступлений от источников искусственного освещения
  • Расчет теплопоступлений от оборудования
  • Расчет теплопоступлений от людей
  • Расчет теплопритоков и влаги от остывающей еды
  • Расчет теплопоступлений от инфильтрации воздуха
  • Расчет полной теплоты из явной теплоты
• Водоснабжение
  • Расчет сопротивления в трубопроводе ВК
  • Расчет глубины промерзания грунта
  • Расчетные расходы дождевых вод
• Газоснабжение
  • Технико-экономический расчет тепла и топлива
  • Расчет диаметра газопровода
  • Расчет теплотворной способности энергоносителей
• Смета
  • Расчет площади окраски металлического профиля
  • Расчет площади окраски чугунных радиаторов
  • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
  • Расчет количества досок из кубометра древесины
  • Примеры смет
    • Пример сметы на авторский надзор
    • Пример сметы на перебазирование техники
    • Пример расчета коэффициента к ФОТ при сверхурочной работе.
    • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
    • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
    • Списание материалов в строительстве. Пример формы отчета.
    • Списание материалов в строительстве. Пример формы ведомости.
• Разные
  • Конвертер технических величин
  • Проверка показаний теплосчетчика онлайн
  • Расчет категории склада для хранения муки
  • Линейная интерполяция онлайн
  • Онлайн расчет маржинальности и точки безубыточности
  • НДС калькулятор онлайн, расчет %
  • Юнит-экономика онлайн калькулятор
  • Расчет стоимости покупки автомобиля по доходу семьи
  • Расчет стоимости системы учета энергоресурсов
  • Калькулятор технологии домашнего виноделия
  • На всю котлету
  • Закон Ома
  • Расчет фундамента
  • Статьи
    • Нормы
    • Сравнение типов отопительных приборов
    • Настройка AutoCAD
    • Температура воздуха в Краснодаре за 10 лет зимой
    • Сравнение ИП с ООО
• Вход

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

5.1. На основе величин, измеренных в соответствии с програм­мой, определяют:

относительную влажность перемещаемого воздуха j , %;

плотность перемещаемого воздуха р, кг/м 3 (кгс · с 2 /м 4 );

скорости движения воздуха v , м/с;

расход воздуха L , м 3 /с;

потери полного давления в вентиляционной сети или в отдель­ных ее элементах D р , кПа (кгс/м 2 );

коэффициент потерь давления вентиляционной сети или ее элемента z .

5.2. Относительную влажность перемещаемого воздуха определяют по показаниям сухого и влажного термометров в соответствии с паспортом прибора.

5.3. Плотность перемещаемого воздуха определяют по формуле

где р’ — статическое или полное давление потока, измеренное комбинированным приемником давления или приемником полного давления в одной из точек мерного сечения;

K j — коэффициент, зависящий от температуры и влажности перемещаемого воздуха. Значение K j определяется по табл. 1.

Зависимость коэффициента K j от температуры и влажности перемещаемого воздуха

Источник
