Абиссинский колодец своими руками: технология изготовления

Донный фильтр делаем сами, насыпая последовательно слои:

Крупнозернистый кварцевый песок.
Речная галька.
Гравий – рыхлая пористая осадочная горная порода.
Щебень.
Шунгит, или окаменевшая нефть.

Изготовляем фильтры своими руками при помощи инструментов и материалов:

Простой фильтр – это дырчатый фильтр. Представляет обычную стальную трубу с разметкой кернером. Выполняем её отступив на 100 см от конца, сверление производится через 2 см в шахматном порядке под углом 30-50ᵒ снизу-вверх. Сверла подбираются одинаковых размеров 12 мм к примеру.

Щелевой фильтр. Он фрезеруются на специальных станках, а в домашних условиях щели прорезаются на стальной трубе продольными прорезями длиной до 15 см. Для сохранения жесткости оставляется интервал. Прорези делаются газовым резаком, если нет такой возможности, то используются электроды.

Недостатком щелевых и дырчатых фильтров служит заклинивание отверстий пластовым тонкозернистым песком. Разрушение сетки агрессивной средой.

Сетчатый фильтр

Его конструкция имеет размер ячеек от 0,11-3,0 мм², сечение подбирается на основании данных анализа воды и размеров твердых частиц в ней. Он используется в скважине на песок.

Проволочный фильтр

Здесь используется проволока с особым профилем, спирально намотанной на каркас. Пропускная способность конструкции определяется шагом и формой сечения проволоки. Проволочный фильтр имеет прихватку сваркой всех точек соприкосновения с каркасом. Срок службы этого фильтра будет значительно дольше сетчатого из-за толщины проволоки.

Эти фильтры тоже используют для разных почв и грунтов. Индивидуальный подход к выбору фильтра для конкретной скважины поможет подобрать нужную модель.

Если Вы используете дополнительную очистку воды из своего абиссинского колодца, тогда наличие керамической мембраны обязательно. Избавиться от неприятного запаха и мутности поможет многоступенчатый угольный картридж.

Чтобы фильтры служили подольше и качественнее, необходимо прочищать абиссинский колодец от засоров и заиливания.

Что такое скважина-игла?

Свое наименование подобное сооружение получило благодаря специфической конструкции – конец металлической трубы диаметром 5±2,5 см, забиваемой в грунт, снабжен металлическим наконечником конической формы, благодаря которому она входит в землю как игла. Острие с меньшим углом позволяет улучшить проходимость, а массивная структура (цельный материал) обеспечит отодвигание камней и отклонение водовода от массивных препятствий.

Игла на абиссинский колодец

Для того, чтобы вода могла попасть из водоносного слоя внутрь замкнутой полости, в стенке первой забиваемой плети просверливают отверстия диаметром 10±2 мм с шагом 5,5±0,5 см, которые могут быть дополнительно обернуты мелкой нержавеющей сеткой. Закрепление фильтрующего элемента, удерживающего песок от проникновения внутрь, осуществляется при помощи точечной сварки или нескольких витков проволоки, наматываемых поверх и скручиваемых между собой.

Очевидно, что наконечник, которым оснащается скважина-игла, должен иметь больший диаметр основания, чем наружный размер забиваемых в грунт секций. Это необходимо, чтобы сопротивление слоев не привело к смещению сетки и не оголило отверстия, через которые внутрь попадет грунт и песок. Так как острию следует быть съемным, оно должно иметь следующие конструктивные особенности:

Деталь представляет собой цельный конус, полученный точением стальной болванки, размер сечения которой больше поперечного размера плети на 10±2 мм.
Внутри выполняется удлинённая резьба, глубина которой составляет 1,5 – 2 внешнего размера труб.
От основания конуса до резьбы делается цилиндрическая проточка шириной 5 – 6 мм и диаметром равным соответствующему размеру вкручиваемой плети.

Подобный абиссинский колодец оборудуется путем скручивания секций между собой при помощи специальных удлиненных муфт и постепенного их заглубления путем вбивания при помощи кувалды вручную или посредством тяжелого инструмента ударного действия, установленного на направляющей («бабка»).

При ударном воздействии на трубную сборку, возможны следующие негативные результаты:

искривление сечения – предотвращается путем использования толстостенных газовых труб;
сгиб в районе муфтового соединения, нарушение герметичности предотвращается применением удлиненных муфт с цилиндрическими проточками;
замятие резьбы верхней плети, по которой производится ударное действие – компенсируется использованием специальной сменной насадки из материала с меньшей твердостью;
отклонение колонны от вертикального положения – которое можно предотвратить использованием направляющего аппарата и «бабки».

Воду можно добыть и с помощью ручной колонки, тем самым обойтись без электричества

Скважина, получаемая забиванием трубной иглы, являлась прообразом современных выработок, до сих пор используется военными в походах или частниками на даче в качестве быстрого и дешевого способа добычи, благодаря которому вода может быть получена уже через 5 – 8 часов после начала работ. Сверху последней забитой плети устанавливается насос и производится раскачка водоносного слоя, для чего первоначально требуется залить воду и вытеснить воздушную пробку.

Условия для сооружения абиссинской скважины

Для устройства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед стартом работ необходимо выяснить, подходят ли геологические условия для сооружения скважины иглы.

Залегающие в земле грунты различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и т.д. У буровиков есть классификация по так называемой «буримости» пород.

Для проходки песчаника и песка, например, применяется разный вид инструмента и способ бурения. Скальный песчаник бурится колонковой трубой с твердосплавной коронкой, а водовмещающие пески поднимают ударно-канатным методом с помощью желонки.

Установка абиссинского колодца не сможет быть произведена при близком к поверхности залегании известняка (1), песчаника (2), оптимальными для работы грунтами являются глинистые отложения (3) и пески (4)

По совокупности физико-механических свойств вместе с буримостью породы условно делятся на:

Твердые или скальные. Они способны раскалываться, дробиться, постепенно разрушаются при бурении с высокой скоростью и давлением. Твердые породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и т.п.
Пластичные. Они легко или относительно легко поддаются резке ножом и буровым инструментом, в том числе наконечником абиссинской скважины. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
Сыпучие. Они не держат форму, т.к. состоят из несоединенных друг с дружкой частиц. При насыщении водой некоторые пылеватые виды могут «плыть». К сыпучей разновидности относятся пески всех категорий по крупности, гравийно-галечниковые, дресвяно-щебнистые и подобные отложения.

В распоряжении домашних мастеров, желающих заняться устройством абиссинского колодца, нет бурового инструмента для проходки всех перечисленных типов грунтов. Самостоятельные буровики смогут пересечь лишь пластичные и сыпучие категории. Раздробить твердую породу наконечником абиссинского колодца невозможно.

Для устройства и нормальной работы абиссинской скважины идеально подходят осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки

Не стоит пытаться разбить крупный валун: лучше немного переместиться и там снова начать выработку. Тем более что демонтаж водозаборного устройства производится в разы быстрее установки.

Кроме ограничений по буримости на возможность сооружения скважины-иглы влияет высота зеркала воды. Дело в том, что извлечение ее из тонкоствольной выработки можно поручить только поверхностному насосному оборудованию. Большинство марок поверхностных насосов готово поднять воду с глубины не более 8 м.

Для откачки воды из скважины-иглы применяется поверхностное насосное оборудование, извлекающее воду с глубины в среднем 8 – 10 м

Даже если в техпаспорте глубина всасывания указана порядка 10 м, нельзя забывать о стандартных потерях давления в стволе и о том, что насос обычно транспортирует воду еще и по горизонтальному участку.

Каждые 10 м горизонтального перемещения отнимает у глубины всасывания по 1 м. К тому же поверхностные насосы настоятельно рекомендовано располагать в закрытых помещениях, а они зачастую удалены от места забора воды.

Если кроме абиссинской скважины нет совершенно никакого выхода, а глубину появления воды в близлежащих колодцах фиксируют на 12 – 15 м от поверхности земли, то для подъема воды следует запастись эрлифтом или ручным насосом, способным качать воду с означенной глубины.

Для откачки воды с глубины более 15 – 20 м можно использовать эрлифт, который выгодно кроме транспортировки воды выполняет насыщение ее кислородом

Альтернативный вариант адаптации водозаборной иглы к неподходящему уровню грунтовой воды заключается в устройстве приямка. Перед забивкой колонны в землю выкапывается шурф глубиной около метра, шириной удобной для работы лопатой в нем. Забивка штанг начинается тогда со дна шурфа. Насос в подобных ситуациях устанавливается в приямок.

Если грунтовые воды на участке залегают ниже, чем максимальная глубина всасывания насоса, сооружают приямок и в нем располагают насосное оборудование

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Принцип действия

Способ прокола грунта
до водоносного слоя был изобретён столетия назад на севере Африки.

Широкие шахты колодцев в оазисах засыпались песком, рушились, из-за эрозии грунта.

Создание и очистка колодезных шахт
требовала больших затрат времени и людских ресурсов.

Абиссинский вариант колодца позволял получить воду в любом месте с минимальными затратами.

Для устройства колодцев такого типа используют стальные трубы, диаметром полтора дюйма (видео, как правильно пробурить скважину для воды, посмотрите ).

На конце первой трубы крепится острый наконечник
, который прокалывает почву, позволяя трубам опускаться, а в последствии играет роль фильтра.

К последнему участку трубы присоединяется вакуумный насос, при помощи которого происходит подъём воды из водоносного слоя.

Такая конструкция, фактически, представляет собой скважину. При нехватке воды в одной скважине, на некотором отдалении создаётся ещё одна.

Несмотря на небольшие затраты, создание колодца может не получиться. Простая технология, тем не менее, требует определённого уровня воды в трубах после прокола водоносного слоя.

Минимальный уровень должен быть не менее 8 метров
. В противном случае, вода будет выбираться быстрее, чем поступать из водяного пласта.

Средняя глубина абиссинских колодцев
составляет от 10 до 15 метров. Но всё зависит от конкретного грунта и глубины залегания водяных жил.

Сам принцип устройства предназначен для использования первого чистого слоя воды (). Полтора десятка метров песка и суглинка хорошо фильтруют грунтовые и осадочные воды.

Определить уровень залегания вод
можно у соседей или при помощи замерочного бурения. В некоторых случаях, абиссинские скважины опускают на глубину 20-30 метров.

Толстые слои гравия, спрессованный песчаник и крупные валуны — не позволят сделать прокол почвы. В этих случаях ищут другое место на участке.

ИНТЕРЕСНЫЙ ФАКТ
. Почва состоит из расположенных друг над другом слоёв разных пород.

В зависимости от геологических особенностей местности, это могут быть:

гравий,
доломит,
известняк,
песок.

Разные по происхождению расколы
, пустоты, трещины заполняются поземными водами. Водяной слой ограничивается двумя пластами глины.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

Почему именно абиссинский колодец?

Конструкция забивного колодца, получившего широкое применение при освоении земель Нового Света, так называемый «колодец Нортона«, была впервые применена англичанами при ведении колониальной войны 1860 -х, в Абиссинии (Эфиопия, Африка).

С тех пор колодцы такого типа называют «абиссинскими». Другое распространенное название «скважина игла». Разница названий происходит от разницы технологии забивания колодца.

Основным преимуществом данной технологии является высокая скорость и дешевизна устройства скважины. Средний объем воды, получаемый от одной скважины составляет около 10-40 литров воды в минуту.

Бурение скважины абиссинского колодца, прокачка и подключение, занимает не более 1 светового дня (8-10 часов) даже своими руками. Это серьезный аргумент для использования данной технологии.

Обслуживание колодца заключается в периодической промывке фильтра в проточной воде, для чего фильтр изымается из грунта. При слишком сильном загрязнении, фильтр можно заменить новым.

Бурение происходит на ограниченном участке, можно сказать, на пятачке. Поскольку техники для пробивания скважины, практически не используется, возможно устройство скважины непосредственно внутри дома.

Способы устройства колонки

Бессмертие имен приносят изобретателям их детища, которые получили название своих творцов. Примером могут служить Архимедовы «штаны», которые на все стороны равны или просто таблица умножения, его винт, автомат Калашникова, азбука Морзе и Нортон, американский изобретатель, придумавший ещё в XIX веке ручное бурение скважин под воду и вправе рассчитывающий на добрую и долгую славу. Ан, нет, в Америки этот способ не приобрел популярность, а слава пришла из Старого Света викторианской Англии, когда решили навести новые порядки в Абиссинии. Что такое абиссинский колодец мир узнал тогда, когда англичане применили нортоновский метод снабжения водой, заменивший объемистые бурдюки в обозах, которые было тяжело и накладно таскать за собой. Метод разнесся по миру с невероятной скоростью даже для того времени, но получило название по местечку и сооружение стало называться «абиссинским колодцем. В 1869 году это изобретение было применено в Царском Селе и успешно действует до сих пор.

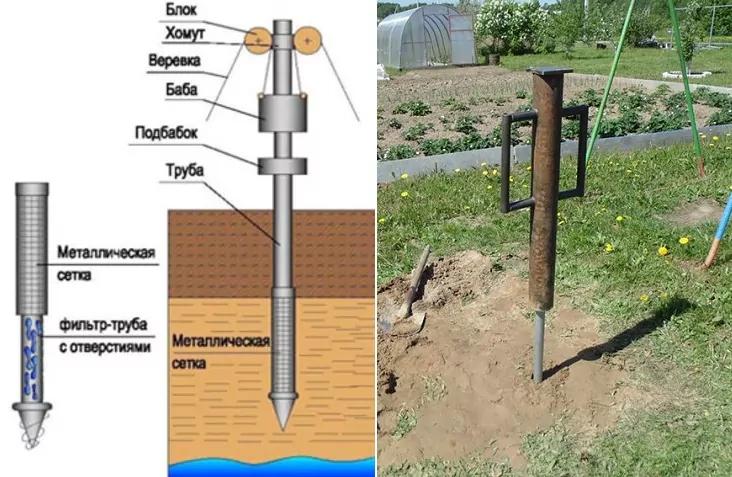

Баба, как направляющая в конструкции

Набор составляющих изделий для забивания

Видео в этой статье позволило понять, что весь наш населенный пункт с геологоразведкой, обеспечивался водой из абиссинских колодцев, которые просто назывались всеми жителями колонками. Почва в районе практически везде каменистая, но наличие у геологов своих бурильных установок обеспечило применение более дорогого для простого заказчика и совершенно не затратного в финансовом отношении для геологов, способа получения питьевой колодезной воды.Здесь же интересен другой, простой и экономный метод – как забить иглу:

Оказывается её можно забить бабой или ударной штангой.
Баба состоит из тяжеловесного цилиндра со сквозной полостью, имеющая диаметр немного больше, чем набор для абиссинского колодца, состоящий из набора труб. Баба имеет свойство надеваться на колонну труб.
Соединительная муфта накручивается на верхний конец иглы и присоединяется первая труба.
Далее на соединительной муфте размещается подбабок, представляющей собой крупную шайбу большой толщины. Удары выполняются бабой, двигающейся вниз и вверх по трубе и выполняющей направляющую роль.
Этот способ предельно простой в применении, но имеется серьезный недостаток. Удары провоцируют механическое давление на трубные стыки, которые могут не выдержать нагрузок и сломаться. Насос для абиссинского колодца просто будет бессилен, если в скважину в каком-то месте будет проникать воздух из-за поломки соединений труб.

Штанга, альтернативное решение

Процесс забивания с помощью штанги

Итак:

Штангой называется пруток, двигающийся с помощью троса внутри труб.
Удары наносятся непосредственно по наконечнику иглы, а не по верхушке сооружения из всей колонны труб, как делается в первом случае, когда ударным инструментом выступает баба.
Вопрос с герметичностью практически не стоит, механическое воздействие на трубы значительно слабее предыдущего метода, поэтому причин для беспокойства нет.
Забивка начинается с длинных труб, что обеспечивает некоторую легкость и быстроту продвижения конструкции.
После проходки первых 3-5 метров проверяется наличие воды в колодце. Операция проверки выполняется или тросом, который опускается вниз колонны труб, или веревкой с маленькой трубкой на конце, которая при соприкосновении с водой издает хлопок, или заливается вода вовнутрь, и по тому, как она уходит или нет, можно сделать выводы о наличие жидкости

Где нельзя бурить абиссинскую скважину?

Скважины «на песок» запрещено забивать:

в оврагах;
на обрывах;
и склонах крутых холмов.

И все потому, что в этих местах даже незначительный отбор почвенных вод может нарушить естественный дренаж, и угроза оползней возрастет в разы.

Кроме того, нельзя бить абиссинскую скважину ближе, чем на 15 м:

от хлева или птичника;
компостной ямы;
пудр-клозета.

От выгребной ямы или навозной кучи до колодца должно быть не менее 30 м, а от ближайшего кладбища, скотного двора или птицефермы — не менее 300 м. Если же в окрестностях находится промышленный полигон отходов (свалка) или канализационный отстойник, то до них должно быть не менее 3,5 км. Как и до секретных предприятий химической или атомной промышленности.

Важно

Чтобы не просел грунт, обычные колодцы нельзя бурить ближе, чем на 15 м от построек жилого и хозяйственного назначения. Но к абиссинским скважинам это отношения не имеет. Просадки от них не отмечались, поэтому специалисты и говорят, что бить их можно «прямо в подвале дома».

Строительство абиссинского колодца

Материалы и оборудование

Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.

Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.

Можно ли изготовить оборудование своими силами?

Можно. Делается это по следующей технологии:

В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.

Ударное бурение абиссинского колодца

Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:

Сначала выбирается подходящее место.
Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.
Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.

Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку. Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.

Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.

Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.

Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.

Фильтр-игла, труба и иные приспособления для создания абиссинского колодца.

Не секрет, что от качества трубы напрямую зависит то, как именно будет функционировать скважина. Для абиссинского колодца лучше всего использовать трубы, диаметром 1-1,5 дюйма, из пластика или металла. Обычно, такие трубы нарезают кусками, длиной 1-2 метра. А до нужного размера данные трубы наращивают по мере погружения, при помощи резьбовых соединений

Чрезвычайно важно, чтобы эти соединения были надежными, так как любое нарушение герметичности может привести к повреждению всей конструкции колодца

На конце трубы, как помните, монтируют специальную фильтр-иглу. Она обеспечивает проникновение трубы в грунт и отвечает за чистоту воды. Для того чтобы избежать электрохимической коррозии, лучше использовать фильтр-иглу из того же материала, из которого была изготовлена основная труба.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться

При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта

Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Абиссинская скважина – достоинства чудо-колодца

Технология бурения подобных колодцев впервые была использована американцами в 19 столетии. А всемирное признание она получила после военной операции англичан на территории Эфиопии (старое название – Абиссиния). Абиссинский колодец имеет массу достоинств. Среди них выделим ключевые преимущества его применения в наши дни:

Дешевизна мероприятий по обустройству и возможность выполнения работ своими руками (не требуется применение какого-либо специального оборудования и приглашение специалистов).
Высокое качество получаемой воды. Доказано, что даже возле крупных отечественных мегаполисов абиссинская скважина выдает отличный продукт. Вода из нее по большинству показателей ничем не уступает артезианской. А отсутствие обсадной трубы гарантирует, что паводковые и талые воды не попадут в водозабор абиссинского колодца.
Срок службы зависит исключительно от водонасыщенности пласта на дачном участке. В среднем игла (так нередко называют абиссинский колодец) эксплуатируется без ремонтов около 30 лет.
Возможность обустройства конструкции для получения чистой воды прямо в погребе жилой постройки. Так затраты на строительство скважины снижаются, ведь вам нет потребности дополнительно утеплять ее и делать приямок.

Абиссинская скважина – сделайте чудо-колодец

А самое главное – владельцам загородных участков не нужно получать никаких лицензий и разрешений на строительство и эксплуатацию скважины для дачи. Вы можете своими руками обустраивать артезианский колодец (при условии, что его глубина составляет не более 5 м) из металлических либо пластиковых труб.

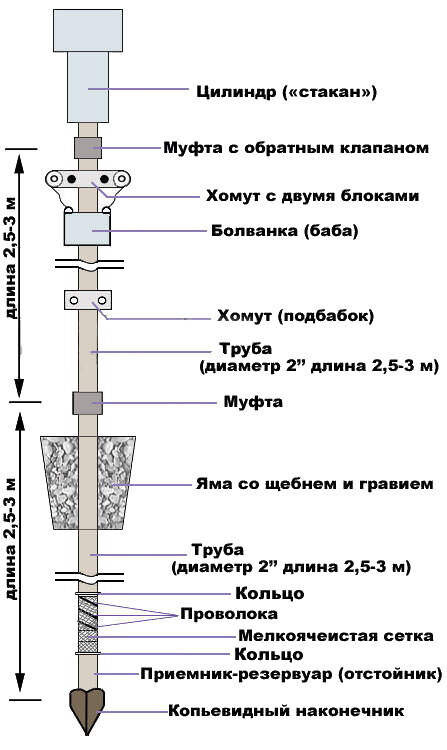

Состоит абиссинский колодец из деталей:

наконечник
фильтр
муфта стальная с резьбой
муфта с зажимом
баба
блок с веревками
труба

Технология установки абиссинского колодца простая. Её осилит любой мужчина.

Обязательно учитывайте два основных условия.

Первое – водоносный слой должен находиться около девяти метров ниже поверхности почвы. Вы сможете узнать об этом у своих соседей, кто имеет колодцы. Второе – почва должна быть песочной или иметь состав из крупного песка и щебня. Иначе Вы не сможете пробить каменистую почву без привлечения спецтехники. Далее запаситесь основными элементами для абиссинского колодца: Уплотнителем из резины. Фильтром из мелкой решетки. Наконечником из закаленной стали. Соберите магистраль – сборная труба, подающая воду. Муфтой для перемычек трубных отрезков. Насосом для ручной откачки поршневого механизма. Клапаном приема воды. Затем выполняем остов для абиссинского колодца. Несущая конструкция абиссинской скважины делается с помощью одно-двух дюймовой трубы. Эту конструкцию затем забивают в землю

Важное условие – забойная трубка должна быть с больший диаметр, чем трубы скважины. Если этого не сделать, то перемещение труб на глубину станет невозможным

Последовательность работ с трубами. В месте, выбранном под колодец, необходимо выбрать грунт в яме диаметром в один метр. Первая труба, магистраль, вбивается в землю с помощью чугунной бабы или ударов штанги. В дальнейшем она вкручивается в землю при помощи рамочного бура. При этом необходимо постоянно извлекать породу. После установки первого отрезка трубы, его следует укрепить в яме, землю вокруг него утрамбовать, подсыпая грунт. На нижний отрезок, конец которого имеет резьбу, наворачивается следующий отрезок трубы. Затем навинчивается следующий и так далее. Общая длина труб соответствует глубине залегания водного пласта. Когда фильтр опустится до водяной жилы, вода в шахте поднимется на один метр. Для первичной фильтрации воды на трубе необходимо высверлить отверстия по 10 мм в шахматном порядке, с отступом в полметра. Чаще нельзя – теряем прочность. На край нижней трубы наворачивается конусовидный острый наконечник, длиной 200-300 мм с прорезями для воды. Далее перфорированную трубу следует обмотать нержавеющей проволокой, после чего наложить сетку из нержавеющей стали или пластиковой – это фильтр, не пропускающий мелкий песок. Припаивать металлическую сетку необходимо специальным флюсом или оловянным припоем, не содержащим свинца. Не следует использовать вещества, отравляющие воду. В местах соединения труб следует использовать герметичные прокладки, в противном случае, будет происходить подсос воды, что непременно скажется на эффективности работы скважины. Чтобы обеспечить достаточную прочность на стыках труб, необходимо использовать льняную пеньку, пропитанную масляной краской. Завершающие технологические процессы создания абиссинского колодца: Промываем под давлением фильтр от глины. На верхнем конце трубы устанавливаем водяной насос, который помогает поднять воду из глубины земли и выкачать верхний слой до его полного осветления. Фиксируем насос при помощи фланца на обсадной трубе или при помощи резьбового соединения. При монтаже нужно постоянно следить за уровнем воды. Когда вода поднимается вверх, следует подумать о герметичности соединения труб, которая может быть нарушена вследствие их разгерметизации, либо забивки скважины. Следует устанавливать стальные муфты с качественной резьбой. Для того чтобы сточные воды не смешались с питьевой, необходимо строить колодец на бетонном фундаменте, который будет возвышаться над поверхностью земли.
