Технические характеристики бытового вытяжного зонта

Процесс изготовления

Теперь необходимо закрепить изделие на трубе, используя два способа:

• Сооружая проволочный каркас на металлической трубе.
• Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Для чего нужна

Правила вентиляции кухни требуют, чтобы частота смены воздуха составляла не менее 10 раз. Это означает, что воздух на кухне должен полностью обновляться не менее 10 раз в час. Как правило, с этим справляется настенный вентиляционный канал, охлаждающая способность которого рассчитана в соответствии с санитарными нормами. Однако он может работать только при определенных условиях.

В частности, необходимо обеспечить приток свежего воздуха, в противном случае в помещении произойдет небольшой перепад давления. Этого перепада давления достаточно, чтобы остановить работу системы естественной вентиляции.

В современных квартирах почти повсеместно встречаются пластиковые окна и герметичные двери, которые не обеспечивают приток свежего воздуха. Поэтому естественный обмен воздуха не работает, необходима принудительная вентиляция.

Ошибки при установке вытяжки

Ниже указаны основные ошибки, которые возникуют при монтаже вытяжек:

1. Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка. Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.
2. Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем. Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.
3. Вывод воздуховода на улицу через самодельное отверстие в стене. В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты. Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.
4. Сложная геометрия трассы с большим количеством переходов и искривлений. В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись. Опасны именно повороты, идущие один за другим, без разгонных участков.
5. Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч. Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.
6. Установка вытяжки на неправильной высоте. Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.
7. Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей. Поверьте, иногда эту конструкцию приходится разбирать.
8. Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.
9. Отсутствие отдельной розетки в верхней части стены под вытяжку. Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

В каких случаях нельзя подключать кухонную вытяжку к общедомовой вентиляции?

Запрещено устанавливать вытяжку над кухонной плитой с принудительной вентиляцией и отводом воздуха в общедомовой канал с полным его блокированием как показано на рисунке ниже.

Отчасти принятие таких поправок продиктовано частыми взрывами природного газа в многоквартирных домах. Специальные комиссии, которые были созданы для расследования причин взрывов пришли к заключению, что результатами взрыва стала большая концентрация природного газа в помещении из-за неисправных газовых приборов.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

  Почему надувается натяжной потолок при включении вытяжки на кухне?

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты:

• Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
• Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
• Нельзя выводить систему в стояк на нижних этажах.
• Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится сильно большой и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями.

К тому же, по результатам проверки выяснилось, что практически все вытяжки значительно превышают по мощности пропускную способность канала и это вызывает эффект опрокидывания тяги.

Что это такое, и как он работает

Конструкция зонтов достаточно проста. Например, в состав прямоугольного зонта входят основной корпус, ванночка для сбора жира и фильтры, выполняющие жироулавливающую функцию. Угол наклона фильтров составляет 45°.

Вентиляционный зонт для дымохода может также оснащаться дополнительными элементами: светильниками, вентиляторами, ушками соединения и др.

Устройство и принцип работы: горячий воздух, образующийся над тепловыми поверхностями и имеющий меньшую плотность, поднимается вверх, втягивается в вытяжку и попадает в трубу, где находятся специальные жироулавливающие лабиринтные фильтры. Жиры из загрязненных воздушных масс конденсируются и по специальным сливным каналам стекают в ванночку, а очищенный воздух поступает в воздуховод, имеющий круглую или прямоугольную форму, через который выводится на улицу (в режиме рециркуляции очищенный воздух возвращается обратно в помещение).

Из чего делают зонты

Зонты изготавливают из нержавеющей стали с повышенным содержанием никеля, что гарантирует их долгий срок службы и необходимую прочность. Есть вытяжки из алюминия и стекла.

Технические характеристики

Выбирая зонт на кухню, нужно ознакомиться с его техническими характеристиками. В первую очередь речь идет о его габаритных размерах. Имеет значение также материал, из которого он выполнен, его толщина и масса вытяжки.

Все необходимые характеристики, в т.ч. эффективность очистки воздуха от аэрозолей, указаны в паспорте.

Местная приточная вентиляция на производстве

Разновидностей местной приточной вентиляции не так много, во-первых, это воздушные души, во-вторых, это воздушные и воздушно-тепловые завесы, и в-третьих организация воздушных потоков для правильного перетекания воздуха из одной зоны в другую.

Воздушные души в системах местной приточной вентиляции

Воздушный душ позволяет создать необходимый микроклимат на отдельном локальном месте, в основном используются в летнее время для борьбы с избытками тепла. Основной задачей является создание зоны с заданной подвижностью воздуха в необходимом месте, для обеспечения комфортной работы персонала. Увеличение подвижности воздуха сдувает влагу с тела, благодаря чему человек быстрей охлаждается и чувствует себя более комфортно. Основной задачей является выбор температуры воздуха и его подвижность. При низкой температуре воздуха человек может простудиться, даже при низкой подвижности воздуха, а при высокой подвижности воздуха простудиться можно, даже если не охлаждать воздух.

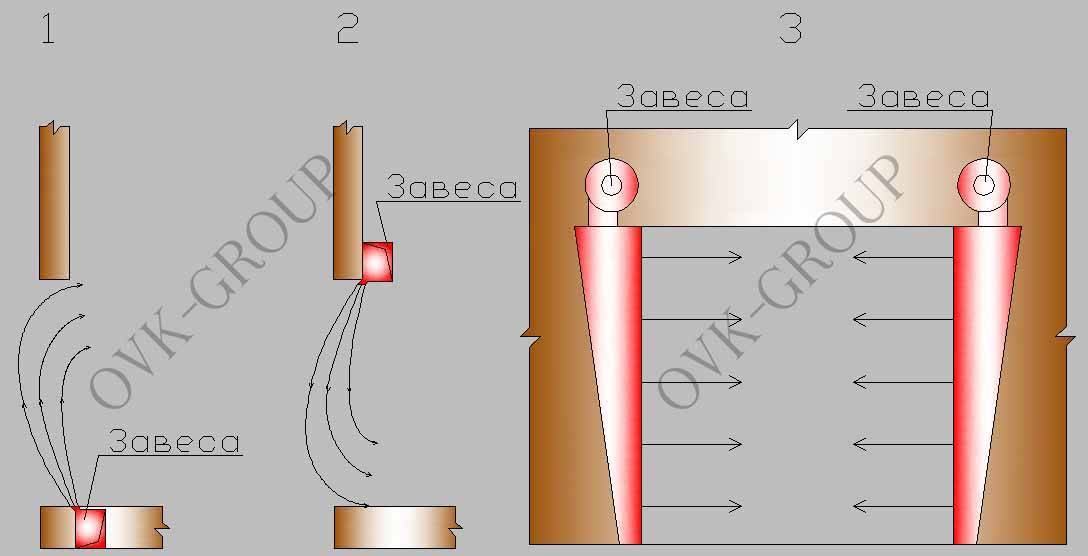

Использование воздушно-тепловых завес в системах местной приточной вентиляции

Основным назначением воздушных завес является зонирование и разграничение сред. При проектировании систем вентиляции и отопления зданий нельзя забывать про воздушные завесы благодаря ним можно сохранить тепло в зимний период и холод в летний. Завесы устанавливаются над дверями, воротами и другими открывающимися проемами для разделения наружного воздуха и внутреннего, воздушной стеной. Если завеса забирает воздух из помещения и не подогревая подает его обратно, то такая завеса называется воздушной, а если подогревает воздух то называется воздушно-тепловой. По типу установки воздушные завесы бывают с нижней подачей воздуха(1), с верхней(2) и боковой(3). Завесы с нижней подачей лучше защищают от холода в зимнее время, но могут забиваться, с верхней подачей лучше защищают холод в летнее время, боковые используются чаще всего на широких и высоких воротах.

Как выбрать зонт

Чтобы правильно выбрать зонт, учитывают три важных фактора:

1. Форма вентиляционного изделия выбирается с учетом параметров помещения, габаритов плиты, а также места ее расположения. Продумывают оптимальный способ крепления, на что влияет высота потолков.
2. Размер – один из важных параметров, влияющих на степень очистки воздуха внутри помещения. Габариты вытяжного устройства должны минимум на 10 см превышать размеры варочной поверхности. Если плита расположена не у стены, вылет зонта увеличивают до 20 см.
3. Основным параметром, отвечающим за эффективность работы, является производительность. Чтобы подобрать изделие с оптимальным расходом воздуха, учитывают высоту и длину зонта, а также сечение фильтров. Сравнивая вытяжки одинакового размера, производительность будет выше у изделия с большей высотой купола.

При выборе зонта обращают внимание на диаметр и количество подключаемых воздуховодов. Для бытовых моделей достаточно одного выхода

К вытяжкам длиной от 160 см подводят четыре воздуховода: два на вытяжку и два на приток.

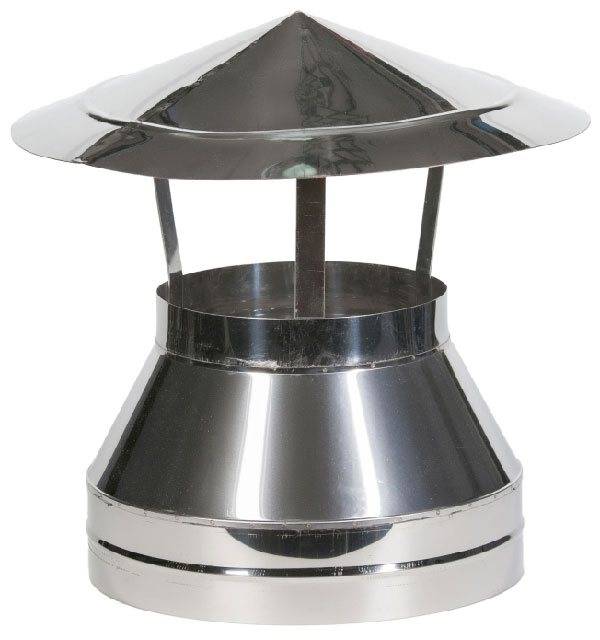

Разновидности дымоходных колпаков

Колпаки и оголовки для труб представлены в различных модификациях. Они отличаются друг от друга формой, назначением и материалом изготовления.

Можно разделить их на следующие виды:

• зонты;
• дымники;
• флюгарки;
• дефлекторы;
• сопла.

Материалами для изготовления изделий могут служить:

• нержавеющая сталь;
• кровельная сталь с оцинковкой;
• сталь с полимерным покрытием;
• кованое железо;
• медные сплавы;
• цинк-титановый сплав;
• пластик.

Наиболее долговечными считаются медные колпаки, не подверженные коррозии и не требующие защитного покрытия.

Изделия эконом-класса изготавливаются из пожаробезопасного пластика или оцинкованной стали.

Виды зонтов с жироуловителями для вентиляции

Изготавливаются данные изделия из нержавеющей пищевой стали марок AISI 430 (08×17) и AISI 304 в соответствии с ТУ 4863-001-23172790-2014 и СНиП 41-01-2003, что не даёт окисляться зонтам при взаимодействии с горячим воздухом. Многие фирмы изготовители сертифицированы по ISO 9001:2000 (ГОСТ Р исо 9001-2001) / ISO 9000.

Зонты вытяжные из нержавеющей стали имеют отличительные особенности по следующим типам:

1. По принципу действия: вытяжные и приточно-вытяжные.

• Зонт вытяжной осуществляет вытяжку засорённого воздуха.
• Зонт приточно-вытяжной, кроме всасывания загрязнённых паров, ещё и подаёт свежий воздух, что необходимо в цехах со значительным ассортиментом тепловыделяющих приспособлений, но с ограниченным проветриванием. Поступает свежий воздух через специальные решетчатые элементы на козырьке. Стоимость данного типа агрегата будет выше от первого варианта на 20 — 30%.

2. По типу конструкции: пристенные и островные (центральные)

• Зонт вытяжной островной с жироуловителем может находиться в любом месте кухонного потолка, путём подвешивания на цепях, и имеют два  ряда для фильтров.
• Зонт вытяжной пристенный с жироуловителем крепится к стене и имеет один ряд фильтров.

Пристенные вентиляционные зонты можно заказать с подсветкой и удобными ручками, что облегчит монтаж.

3. По форме каркаса: прямоугольные вытяжные зонты с жироуловителем и трапециальные.

4. По форме конструкций фильтров жировых ловушек:

• Лабиринтного варианта — устройство с некоторым количеством стен и пластин. Внутри такого лабиринта скорость паров достигает 1,5 м/с, что делает это изделие одним из самых популярных.
• Кассетного варианта — имеет в устройстве много пластин, расположенных под углом 45 — 60 градусов.
• Фильтры из синтетических волокон для жиров и сажи чистятся, максимум, один раз.
• Бумажные элементы — цена самая маленькая, но и фильтры – одноразовые.

Преимущества сотрудничества с Вент Центром

Если вы хотите купить вытяжной зонт либо жироуловитель в Москве, обращайтесь в нашу компанию. Мы предлагаем широкий ассортимент вентиляционной техники по доступной цене. У нас вы найдете как островные, так и пристенные зонты различных размеров, изготовленные из надежных материалов. Также вы сможете заказать изготовление оригинальных деталей с индивидуальными параметрами. Среди преимуществ нашей компании стоит отметить:

• доступная стоимость продукции самого высокого качества;
• быстрая доставка в любой регион Российской Федерации;
• возможность самовывоза из стационарного магазина в Москве (адрес склада указан на сайте);
• удобный сайт с понятным интерфейсом и подробным описанием товаров всех категорий;
• квалифицированные сотрудники, которые оказывают помощь при выборе товара, а также могут осуществлять первичные замеры для определения количества и типа элементов вентиляционной системы;
• различные формы оплаты;
• регулярное проведение акций и накопительная система скидок для постоянных клиентов;
• изготовление деталей на заказ по доступной цене.

Делая заказ в нашей компании, вы можете быть уверены в высоком качестве товара и вежливом обслуживании. Будем рады помочь!

Преимущества и недостатки

Вытяжной зонт имеет фильтр-жироуловитель, который можно чистить и использовать вновь

Нержавеющий и оцинкованный вытяжной зонт имеют ряд достоинств:

• устойчивость к влажным средам и коррозии;
• инертность к температурным перепадам;
• устойчивость к механическим воздействиям, отсутствие деформации даже несмотря на малую толщину листа;
• жаропрочность;
• относительно малый вес без риска утяжеления потолочных перекрытий или стены.
• инертность к агрессивным средам (кислотам, щелочам и пр.).

Относительным минусом можно считать необходимость регулярной замены жироуловителей. Но без них система вентиляции не будет работать полноценно.

Принцип работы вентиляции с использованием вытяжных зонтов

Вытяжные, удаляющие из помещений отработанный воздух зонты, широко используются для кухни, характеризуются простотой и надежностью, а также достаточно высокой эффективностью работы. Для вывода паров и насыщенного ароматами приготовления пищи воздуха, вытяжной зонт размещается над плитой, а в больших цехах – над варочным котлом, жаровым шкафом и другими устройствами, предназначенными для приготовления пищи. С помощью специальных коробов, шлангов, воздуховодов, изготавливаемых из различных материалов, производится подключение (присоединение) к единой системе вентиляции. Нагретые пары воздуха, по законам физики сами устремляются вверх и попадают в зону захвата вентиляционного зонта вытяжной вентиляции. А встроенный в установку вытяжной вентилятор обеспечивает повышение мощности всасывания и эффективности удаления загрязненного, насыщенного парами воздуха. Главное – правильно произвести расчет вытяжного зонта в соответствии с площадью помещения и рядом других важных показателей.

Материал: оцинковка или нержавейка

Одним из первостепенных вопросов, которые предстоит решить покупателю вытяжных зонтов, какой материал должен быть использован при производстве. Основные два варианта: оцинкованная и нержавеющая сталь.Оба типа металла применяются при производстве вытяжных зонтов для столовых, закусочных, кафе, ресторанов. Оцинкованная сталь – металл, покрытый с двух сторон слоем цинка. Материал, прошедший цинкование, проще обрабатывать – вытягивать, вальцевать, сгибать. Покрытие придает изделию антикоррозийный эффект.

Оцинкованная листовая сталь

Толщина оцинкованной стали по выбору 0.5 мм, 0.7 мм, 1.0 мм. При размещении заказа на производство зонта больших размеров следует учитывать толщину металла, чтобы потом он не деформировался под влиянием высоких температур и собственного веса. При заказе зонтов, размеры которых превышают 1000 мм, используют сталь толщиной 1 мм.Качество оцинковки, безусловно, должно быть подтверждено соответствующим сертификатом, но некоторые признаки также могут послужить в качестве индикатора добросовестности производителя. Зонты из оцинкованной стали, изготовленный по всем правилам, будет иметь гладкую ровную поверхность, без трещин и рваной кромки. Оцинкованная сталь легче по сравнению с нержавейкой, но несколько уступает в устойчивости к коррозии. Поэтому, если вам нужны зонты над мангалом в беседку, лучше остановить выбор на нержавеющей стали.

Сталь оцинкованная и сталь нержавеющая

Нержавеющая сталь относится к высоколегированным коррозионностойким материалам. Не ржавеет она за счет добавления в сплав железо хрома. Лист нержавейки может содержать до 27% хрома. Улучшение физико-механических свойств достигается добавлением никеля, магния, кобальта и других элементов.Нержавеющая листовая сталь Если процент содержания хрома в стали 12-17%, сплав будет устойчив к коррозии в слабоагрессивных средах. Выше 18% хрома в составе делают сталь устойчивой также к хлоридсодержащим растворам. Поскольку напрямую с продуктами питания вытяжной зонт не контактирует, подойдет самый распространенный вариант пищевой нержавейки. Именно процент содержания хрома позволяет разделять сталь на «пищевую» и «техническую»

Обратите внимание, государственными стандартами такое разделение не предусмотрено. Под «технической нержавейкой» понимают сталь, из состава которой исключен никель

По типу обработки зонт вытяжной может быть изготовлен из матовой или зеркальной нержавейки. Зеркальная нержавейка выглядит представительнее и используется в тех случаях, где вытяжные зонты доступны глазу клиента и могут повлиять на дизайн помещения. Сверху — матовая нержавеющая сталь, снизу – полированная до зеркального блеска

Приточно-вытяжной и вытяжной зонты

По принципу работы зонты для вытяжки разделяются на вытяжные и приточно-вытяжные. Вытяжной зонт рассчитан только на удаление из рабочей зоны отработанных воздушных масс и запахов.Приточно-вытяжной зонт имеет специфическую конструкцию, позволяющую подавать воздушные потоки для дополнительной изоляции печей и прочего оборудования. Выбор в пользу моделей этого типа стоит сделать, если в рабочем помещении присутствуют дополнительные факторы, которые могут оказать влияние на эффективность вытяжки – открытые двери, окна и т.д. Ознакомиться с ассортиментом и сделать заказ вы можете в соответствующем разделе.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

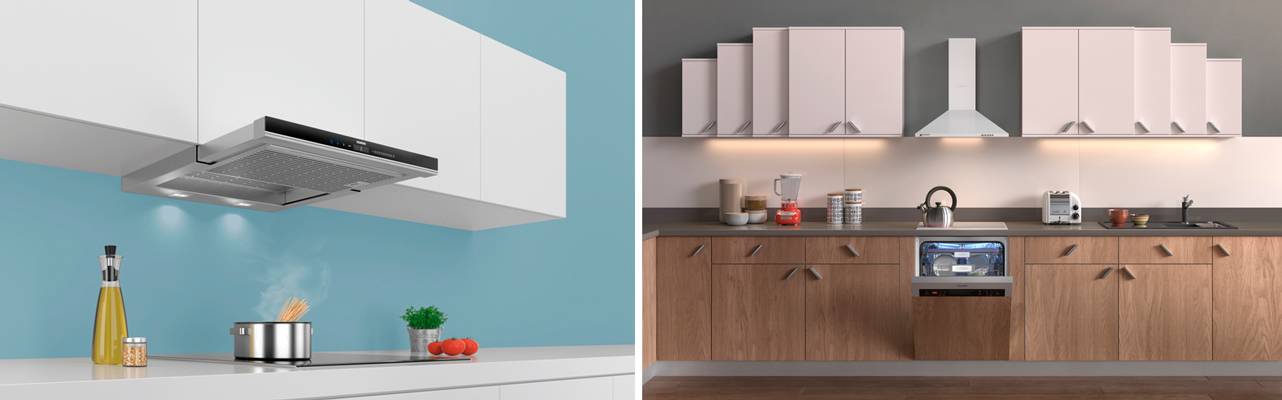

Типы

По типу установки элементы вентиляции разделяются на встраиваемые, плоские, а также купольные конструкции.

Встраиваемый

Приборы встраиваемого типа отличаются тихой работой. Устанавливают вытяжку непосредственно над варочной плитой. Работа осуществляется в режиме циркуляции и отвода воздуха.

Плоский

Вытяжные приборы плоского типа отличаются экономичностью и отсутствием выходящего патрубка для подключения к воздуховоду.

Очищение воздуха происходит за счет циркуляции через фильтр. Недостатком модели является шумная работа, а также необходимость частой замены фильтров.

Купольный

Модели купольного типа выпускаются пристенные и островные. Работа осуществляется в режиме отвода и циркуляции воздуха. Вытяжки обладают высокой производительностью, крепятся к стене или подвешиваются на потолок.

Нюансы самостоятельного монтажа

Пошаговый монтаж вытяжного зонта и подключение к воздуховоду

Установку вытяжного купола делают несколькими способами. Какой выбрать, зависит от модели оборудования.

• Установка на анкеры к стене. Для этого в задней стенке купола сверлят на равном расстоянии 2–3 отверстия и фиксируют устройство к стене. При этом панель должна быть идеально ровной. Если зонт имеет большой вылет купола (более 1 м), можно дополнительно прикрепить его и к потолку.
• Монтаж на тросы и цепи. Для этого к верхней части купола нужно приварить кронштейны в 3 или 4 местах в зависимости от формы зонта. Также кронштейны монтируют в потолок. Купол подвешивают на тросы или цепи на нужную высоту. Такой способ монтажа шаткий. Купол остаётся умеренно подвижным.
• Монтаж на шпильки и цанги. Этим методом можно произвести монтаж островных и пристенных моделей. Такой способ подходит для помещений с высотой потолка не более 4,35 м из-за стандартной длины шпильки 2 м. Для установки купола в четырёх точках по краям сверлят отверстия либо приваривают ушки (петли) под шпильки Ф8 – Ф10 мм. При этом шпильки заранее фиксируют к потолку. Остаётся соединить все элементы, подняв зонт на нужную высоту.
• Монтаж на опорные рамы. Их изначально сваривают, опираясь на габариты нижней части купола (его сечение). Желательно варить рамы из нержавейки. Готовый каркас устанавливают на пол, надёжно фиксируют и затем опирают на него вытяжной зонт.

Технические характеристики

Габариты вытяжки должны соответствовать приборам, над которыми они установлены

Промышленный зонт-вытяжка относится к профессиональному оборудованию. Поэтому его оценивают по таким техническим характеристикам:

• Материал изготовления: оцинкованная или нержавеющая сталь.
• Габариты: диаметр вытяжного патрубка, высота купола, размеры купола. Чаще для ЗВО (овальный или круглый зонт) сечение вытяжного патрубка равно 350 мм, для ЗВП (прямоугольный зонт) — 250 мм. Ширина купола — от 50 до 120 см. Случаются и индивидуальные заказы на изготовление вытяжного купола с большими или меньшими параметрами по чертежам заказчика.
• Общий вес.
• Функционал: вытяжной или приточно-вытяжной.
• Мощность.

Как изготовить зонт своими руками

Многообразие форм и типов защитных зонтов даёт возможность выбрать оптимальный вариант для любого дымохода. Но потратив немного времени, можно смастерить и установить устройство своими руками и тем самым защитить дымовой канал, а также повысить эффективность отопительного агрегата.

Например, чтобы изготовить простейшее защитное устройство в виде грибка конической формы:

• Сначала рекомендуется изготовить картонный макет, соответствующий по форме и размерам оригиналу. Шаблон для колпака выполняют в виде круга с радиусом 1.7d/2, где d – диаметр вашей трубы. Получить конус из этой детали можно, вырезав угол 30°. При этом нужно оставить 20-миллиметровые напуски для последующего крепления. Полученную модель копируют на металлический лист, а затем вырезают заготовку ножницами по металлу.
• Края детали соединяют с помощью заклёпок, получив таким образом готовый конус.
• Кронштейны для зонта вырезают в виде 3 полосок размером 200×40 мм. Для повышения их жёсткости по краям выполняют бортики шириной 10 мм.
• Крепление кронштейнов к конусу предпочтительно выполнять с помощью заклёпок.

Рекомендуем ознакомиться: Почему по-прежнему популярны чугунные канализационные трубы

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Преимущества и недостатки

Вытяжной зонт имеет фильтр-жироуловитель, который можно чистить и использовать вновь Нержавеющий и оцинкованный вытяжной зонт имеют ряд достоинств:

• устойчивость к влажным средам и коррозии;
• инертность к температурным перепадам;
• устойчивость к механическим воздействиям, отсутствие деформации даже несмотря на малую толщину листа;
• жаропрочность;
• относительно малый вес без риска утяжеления потолочных перекрытий или стены.
• инертность к агрессивным средам (кислотам, щелочам и пр.).

Относительным минусом можно считать необходимость регулярной замены жироуловителей. Но без них система вентиляции не будет работать полноценно.

Виды вентиляционных зонтов

Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

Круглые

Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

Прямоугольные

В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

Канализационные

Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

Вентиляционные

Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

Есть два основных типа вентиляционного зонта:

1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

Особенности конструкции и монтажа

По типу конструкции вытяжные зонты бывают пристенными и островными. Пристенные модели монтируются непосредственно на стену, прямо над рабочей поверхностью. Островные имеют более сложную конструкцию, так как крепятся к потолку и нависают над оборудованием, находящимся около центра помещения, вдали от стен. Пристенный купол имеет один ряд фильтров, а островной – два.

В случае если пристенный зонт имеет значительную массу и габариты, используются дополнительные подвески, кронштейны и цепи для вспомогательной фиксации прибора. Для придания сооружению жесткости и устойчивости его форме придают трапециевидный профиль. Это позволяет увеличить предельно допустимую площадь купола для подвеса над крупногабаритной техникой.

Вентиляционные агрегаты островного типа обеспечивают циркуляцию воздушных потоков в гораздо большем объеме, чем пристенные. Поэтому они отлично подходят не только для принудительной вентиляции воздуха в центре, над удаленными от стен объектами, но и для проветривания всего объема помещения в целом.

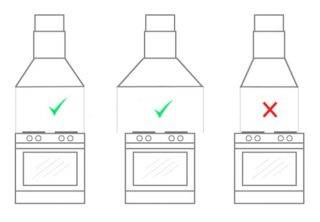

Качество и стабильность работы вентиляционного купола зависит не только от выбора его типа и модификации, но и от правильности монтажа агрегата над рабочей зоной. Вытяжное сооружение должно быть подвешено в точности над местом расположения активных кухонных, производственных или лабораторных приборов, загрязняющих воздух: кухонных плит, фритюрниц, жаровен, горелок, емкостей с химикатами и т.д. Следует обеспечить совпадение центров зонта и активной поверхности.

Для обычной кухонной техники достаточно пары сантиметров разницы, а для более крупных установок стандарты требуют увеличивать размер купола на 10 см и более. Высота подвеса конструкции над рабочей поверхностью должна составлять от 70 до 110 см.
