Прокладка труб и использование простой насосной станции выглядит следующим образом
От колодца прокладывают наружный водопровод, для этого копают траншею глубиной не менее 1,5-2 метра (насколько промерзает почва). Обязательно трубу утепляют. В кольцах колодца делают на глубине траншеи отверстие, которое должно быть равным по диаметру с диаметром (габаритами) скважинного адаптера. Такое же отверстие делают и в фундаменте или прокладывают под ним.
Состоит трубопровод из 2 частей:
I – от адаптера в колодец. На этой ветке ставят эжектор, фильтр, обратный клапан, не дающий выливаться воде в колодец.
II – от адаптора к подвалу и всасывающему патрубку на насосе, который монтируется в подвале. Шаровым краном разделяют торец трубопровода и патрубок насоса.
После обертывания подземной трубы пенопластом или чехлом из вспененного полипропилена, траншею закапывают.
Схема водоснабжения «погружной насос-колодец»
Как провести воду в дом из колодца: организация водоснабжения
Вода выводится из колодца при помощи выводной трубы. При этом можно использовать ввод в колодец ПНД трубы.Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Под определенным углом к постройке выкапывается траншея.
Чтобы определить глубину траншеи нужно учитывать такие параметры:
- время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее метра;
- уровень промерзания грунта. Это знание актуально, если планируется использовать водоснабжение в течение всего года.
Углубление засыпается после того, как установится насос, проложится электрический кабель и сливной канал.
В таблице представлены основные этапы организации водопровода от источника воды в дом.
| Фото | Процесс |
 | В колодце опускается насос для откачки воды. |
 | От колодца к дому прокапывается траншея. |
 | Греющий кабель обматывает скотчем. |
 | В колодец вводится труба и она же прокладывается в траншею. |
 | В колодец монтируется насосное оборудование. |
 | В дом заводится труба. |
 | Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем. |
 | Разводка системы водоснабжения внутри дома. |
 | Устанавливаются трубы для горячей и холодной воды. |
Вариант 1 — Установка накопительного бака
Есть некоторые правила, которые следует соблюдать при установке системы с накопительным баком:
- накопительный бак следует устанавливать как можно выше. Для этого подойдет чердак или верхний этаж. Бак обязательно нужно утеплить, если чердак неотапливаемый;
- систему нужно дополнить насосом. Этот прибор подключается вручную, а также его работу можно автоматизировать;
- обязательно продумайте монтаж трубки, которая будет защищать бак от переполненности.
Подключение насосной станции к накопительному баку
Данная система удобна тем, что в доме создается значительный запас воды, которой можно воспользоваться, если, например, отключили электропитание. К минусам системы относится небольшое давление в водопроводе.
Вариант 2 — Установка насосной станции
Можно выбрать и систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, объединяющее гидроаккумулятор, реле для управления конструкцией и насос.
При этом оборудование запускается, когда количество воды в баке становится минимальным. При наполнении емкости реле отключает агрегат.

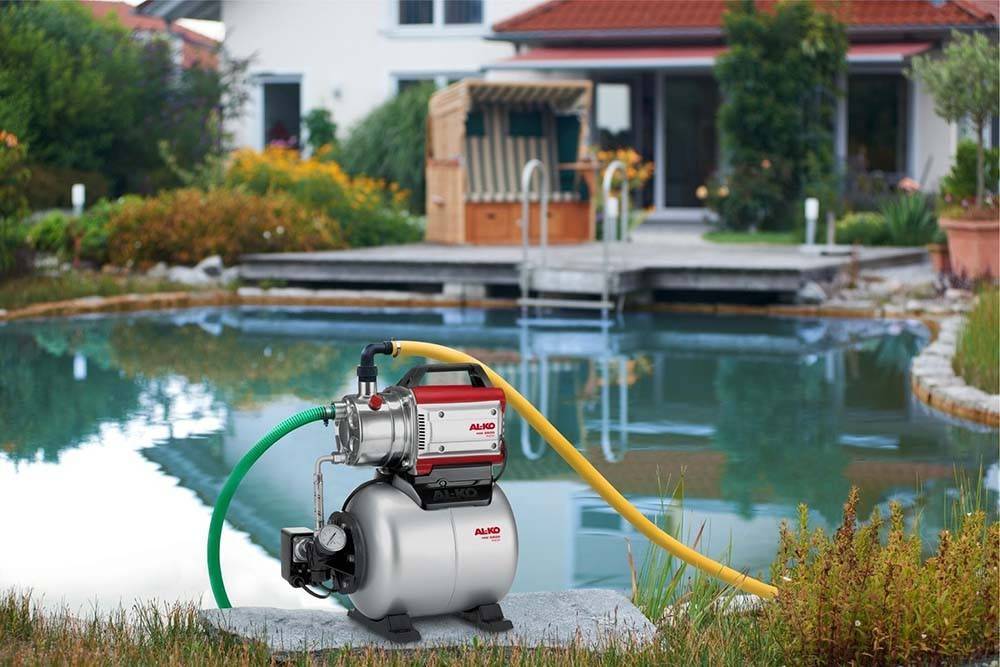

Насосную станцию можно собрать своими силами или приобрести готовый вариант. Конструкция комплектуется поверхностными и погружными насосами
При выборе подходящего оборудования необходимо обратить внимание на производительность и мощность модели, а также на объем бака
Если планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. При применении станции только в летнее время подойдет вариант с ручным механизмом управления.
На схеме представлены основные элементы подключения насосной станции
Особенности монтажа магистрали
Трубы нужно прокладывать ниже уровня промерзания грунта либо качественно утеплять Для зимнего водопровода характерны такие особенности его функционирования:
Дачную систему нужно обязательно оснащать оборудованием для ее консервации. При необходимости отъезда хозяев на длительное время жидкость просто сливается из труб
Это позволяет предотвратить промерзание водопровода.
Трубы важно прокладывать только ниже уровня промерзания грунта или делать их качественное утепление.
При монтаже магистрали важно соблюдать уклон от дома к источнику (скважине/колодцу). Это обеспечит свободное стекание воды и защитит трубы от застаивания.
Желательно использовать нагревательный кабель, который дополнительно убережет водопровод на даче от минусовых температур.
При соблюдении всех этих правил сделать незамерзающий водопровод на даче можно за 1-2 дня.
2 этап – Схема водоснабжения дома из колодца
Схема водоснабжения дома из колодца
Разработка схемы водоснабжения частного дома из колодца важный этап в формировании системы автономного водоснабжения. Имея на руках составленный проект схему можно получить кучу плюсов:
- проще спланировать последовательность работ;
- точнее определить их длительность;
- грамотно определить потребность в материалах;
- составить бюджет;
- получить результат максимально близкий к идеальному.
На этапе разработки схемы возникают многие вопросы, своевременное решение которых позволит продолжать работу по водоснабжению в запланированном ритме.
Система водоснабжения дома из колодца включает в себя все элементы с указанием места расположения:
колодец (источник поступления воды);
донный фильтр (оберегает насос от засорения и очищает воду от крупных примесей);
насос (обеспечит подачу воды из колодца в трубопровод);
гидроаккумулятор (накопительный бак для воды);
реле (предназначено для автоматизации подачи воды);
тройник (устройство, позволяющее осуществить разводку воды ко многим точкам)
Важно – в системах с коллекторной разводкой тройник не используется.
трубы, образующие систему подачи холодной и горячей воды;
фитинги, вентили и обратные клапаны;
бойлер (для горячего водоснабжения);
точки потребления (сантехнические приборы);
канализация.. Важно! Представленная схема является типовой
Элементы, составляющие схему и очередность их установки неизменны. Однако в ряде случаев система водоснабжения может включать дополнительные элементы.
Важно! Представленная схема является типовой. Элементы, составляющие схему и очередность их установки неизменны
Однако в ряде случаев система водоснабжения может включать дополнительные элементы.
С примерной стоимостью водоснабжения для колодца глубиной 10 м., который расположен на удалении 10 м. от места потребления можно ознакомиться на рисунке. (цены на 10.05.2017 года)
Примерная смета водоснабжения дома из колодца
Все элементы, необходимые для устройства водоснабжения и места прокладки труб должны быть обозначены на карте.
Совет. Составляя схему, старайтесь придерживаться масштаба. Это поможет более точно произвести расчет материалов.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Порядок работ
Что проложить и подключить частный водопровод под ключ, в среднем требуется 2 рабочих дня.
- 1.В первый день — это покупка материалов и выкапывания траншея от колодца.
- 2.Второй день — разводка по дому, подключение и тестирование.
Хотите, чтобы на дачном участке и в вашем доме была свежая чистая вода? Наши мастера, установят автономное водоснабжение. Быстро, качественно, с гарантией.
Не забудьте! К водопроводу можно будет подключить отопление и канализацию.
Мы работаем по всей Московской области, просто позвоните в нашу компанию. Мастера выполняют весь комплекс работ, начиная с обследования местности, необходимого для выбора места под строительство колодца, заканчивая его непосредственным возведением. Доступные цены на все виды выполняемых работ делают подобное сотрудничество выгодным.
Какой лучше выбрать насос для колодца?
Выбор насоса напрямую связан в уровнем глубины колодца.
- Поверхностный. Установка его производится либо рядом с домом, либо рядом с колодцем. Такой вид насоса рассчитан на прокачку воды преимущественно в летний период и с глубины не более 8-9 метров. Его рекомендуется использовать для небольших объемов прокачки или для разового забора воды.
- Погружной. Используется для прокачки воды с глубины от 9 до 200 м. Эффективен в использовании круглый год и используется для работы автонасосных систем. Погружные насосы сложнее в своей конструкции и их монтаж в систему требует больших усилий. Цена их также дороже. Однако, в отличие от поверхностных, они способны перекачивать больший объем воды и являются более прочными.
Подойдет ли вибрационный насос?
Такие насосы имеют легкую, удобную в использовании конструкцию и подходят как для сезонного, так и для круглогодичного пользования. Этот вид насоса подходит и для забора воды из колодцев в частный дом разной глубины. При установке его для нижнего забора воды, он будет вытягивать всю воду достаточно быстро, а при верхнем – не станет перегреваться.
Тем не менее, такой насос не защищен ничем от нападок примесей. Из-за этого он может выйти из строя сразу, как только уровень воздействия на него не распадающихся элементов станет обременяющим его работу.
Выбор насоса для системы водоснабжения – важное дело. Необходимо учитывать ряд факторов:
Характеристики колодца. Мощный насос будет просто неуместен там, где уровень поступающей воды низкий
Поэтому здесь важно учитывать два аспекта: насколько высок уровень поступающей непосредственно в колодец воды, и сколько воды необходимо будет постоянно иметь в использовании. Характеристики насоса
Важно, какой напор сможет обеспечивать насос и сколько точек он сможет обслуживать. Как часто необходимо будет прокачивать воду. В случае, если вода нужна будет на постоянной основе, подойдет мощный насос.
Выбор насоса зависит от личных предпочтений, необходимости и технических характеристик колодца.
Основные способы
Потребность дачного или загородного участка в воде приводит к тому, что необходимо сделать колодец или скважину на даче. Выделяют несколько основных видов бурения:
С помощью ротора. Бурильщики скважин на воду позаимствовали эту технологию у нефтяников. Разрушение породы происходит за счет механического воздействия шарошечного долота. Ротор вращают с помощью привода внутреннего сгорания, который обычно установлен на машине. Такой способ подходит, когда приходится проходить известняк и скальные включения. Породу после разрушения шарошечным долотом поднимают на верх специальным буровым раствором. Еще этот способ называют бурением с промывкой.
Ударно-канатный способ. Этот метод был позаимствован у китайцев. Суть его заключается в ударе о породу груза, который сбрасывают с большой высоты в специальных трубах. Для ударно-канатного способа применяют стаканы и желонки. Первый вариант подходит для глинистых почв. Желонка имеет клапан, который при ударе о землю раскрывается и захватывает часть породы. Стакан же удерживает почву при подъеме за счет того, что она глинистая и прилипает к его стенкам. Желонку рациональнее использовать в песчаных почвах и при достаточной их рыхлости. Стакан больше подходит для той местности, где больше глины и вязкой земли. Ударно-канатный способ прохождения и выемки почвы – это самый медленный и трудоемкий вид создания скважины. Его достоинства – простота организации и минимум приспособлений.
Бурение на воду водой (гидробурение). Гидробурение – это простой способ бурения рыхлых и песчаных почв. В этом случае обходятся без забурника, а всю нагрузку по заглублению инструмента несет в себе вода, которая подается вниз под большим давлением. Конечно, если попадаются камни и твердые вкрапления, процесс сильно тормозится. Но в остальном – это самый быстрый способ. Правда, максимальная глубина бурения не превышает 15-20 метров. Зато возможен большой выбор внутреннего диаметра горловины от 50 мм до 300 мм, да и насос подойдет более простой (здесь описан насос для скважины 15 метров).
Гидробурение с забурником. В этом случае полая штанга оснащается забурником. Используют не чистую воду, а специальный раствор из воды и бентонитовой глины, которая укрепляет стенки скважины. Выбранная порода вымывается этим раствором в шламоотстойник. Можно пробурить скважину почти любой нужной глубины. Но так как для этого потребуется много полых труб, то структура шахты скважины будет иметь телескопическое строение.
Шнековое. Простой и дешевый способ сделать скважину любой глубины. Единственное ограничение – песчаные почвы. Бур-керноприемник с помощью вращения заглубляется в почву. Необходимо заранее иметь подготовленные обсадные трубы. За день можно «вгрызться» в почву и на сорок метров, поэтому во избежание обсыпания стенок необходима быстрая установка обсадных труб.
Забивание штангой или бабкой (перфоративное бурение). Распространенные в последнее время «абиссинские колодцы» бурят с помощью копья, надетого на железные штанги. Малый диаметр и глубина скважины позволяет осуществлять работу вручную. Забивание штангой предпочтительно в том плане, что нагрузка на резьбы идет только на растяжение. Поэтому к их качеству предъявляются менее строгие требования, чем в случае забивания бабкой. Воду из такой скважины можно использовать для дачного душа из поликарбоната.
Процесс забивания штангой.
На видео показаны принципы технологии бурения:
После того, как вы пробурили скважину, вам нужно определиться с выбором насоса. Какой насос выбрать читайте в этом материале.
Какая технология используется чаще всего?
Здесь всё зависит от проектной глубины скважины и состава почвы на участке. Исходя из данных геологоразведки, подбирают наиболее оптимальный способ. Также нужно понимать, как найти воду для скважины.
Для бурения артезианских скважин применяют роторный способ. Это метод наиболее обоснован экономически, экологически и дает скважины различной глубины и диаметра в рыхлых почвах со скальными вкраплениями.
Суть его заключается в следующем:
- На конце ротора, приводимого в движение двигателем внутреннего сгорания, располагается специальный бур. Он измельчает породу.
- В скважину подается вода под давлением. Она размывает почву.
- Далее вода выводится наверх по полому каналу ротора. Эту технологию еще называют «бурение с промывкой»
- После установки обсадной трубы большого диаметра, работа идет меньшим долотом-буром.
- По завершению буровых работ необходимо произвести т.н. «разглинизацию» скважины. Нужно это из-за того, что водно-глиняный раствор засоряет поры, по которым артезианская вода будет поступать в скважину.
Скважина дает вам возможность иметь на своем участке запас воды, для полива ваших растений в парниках из поликарбоната с открывающимся верхом, информацию о которых найдете тут.
Роторное бурение используется чаще всего.
Достоинства перед другими способами:
- Скорость бурения выше, чем у других способов;
- Не требуется большого количества заранее заготовленных обсадных труб;
- Стоимость работ существенно ниже, чем в случае ударно-канатного, шнекового и водного методов;
- Можно проходить через известняковые слои до нужного водоносного горизонта;
- Возможность создания песчаных фильтров путем засыпки песка в пространство между обсадными трубами и стенками скважины.
На видео – описание роторной буровой установки:
Монтаж глубинного насоса
Чтобы вода могла выкачиваться из колодца, вам понадобиться установить в этом сооружении гидравлический насос глубинного типа. Обычно для его установки используется вариант с подвешиванием на тросе. Для этого из стальных уголков сваривается специальная конструкция, которая укладывается на бетонные кольца колодца. К ним она крепится при помощи анкеров.
Работу по установке и подключению насоса ведут в таком порядке:
- Насос устанавливается на конце отрезка трубы, при помощи которой он будет соединяться с уголком.
- Затем разматывается кабель электропитания прибора.
- На выходное отверстие устанавливается специальный клапан, который будет защищать систему от обратной подачи воды.
- К клапану прикрепляется муфта, а к ней труба.
- Кабель питания приматывается к трубе посредством изоленты.
- Вся конструкция погружается в водозаборное сооружение.
- Страховочный трос прикрепляется к раме из стальных уголков.
- Затем трубопровод стыкуется при помощи углового элемента с трубой агрегата, а кабель электропитания выводится сверху либо укладывается в траншею.
Если вы планируете использовать не глубинный насос, а насосную станцию, то для функционирования системы в зимнее время подключение насоса к трубопроводу обустраивается в специальном приямке. Его габариты 0,75х0,75 м и глубина 100 см. Днище приямка нужно тщательно утрамбовать и засыпать щебнем либо забетонировать, а стенки укрепить кирпичом или досками. Трубы заводятся в приямок и там подключаются к установленному насосу. Для защиты от холода приямок необходимо основательно утеплить.
Организация зимнего водоснабжения
Установка системы водоснабжения проходит в несколько этапов:
Утепляем насос для водоснабжения
Система водоснабжения полностью нуждается в утеплении, в том числе насос.
Материал для утепления оборудования такой же, как и для утепления водопроводной ветки:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
Оборудование можно не утеплять, если оно располагается ниже глубины промерзания. Подлежит утеплению также место стыковки водопроводных труб и насоса. Место стыка называется приямок. Приямок подлежит облицовке кирпичом, а пол покрывается бетонной стяжкой.
Теплоизолируем гидроаккумулятор
Гидроаккамулятор — это накопительный бак, функционирующий под давлением, емкость должна обладать герметичностью. Внутренняя оболочка гидроаакамулятора — это эластичная мембрана, уязвимый элемент гидросистемы, не выдерживающий минусовой температуры. Обшивка гидросистемы выполняется утеплительным материалом.
Теплоизоляция гидроаккумулятора своими руками.
Разновидности утеплителя для гидроаккамулятора:
- Экструзионный пенополистирол.
- Пенопласт.
- Минеральная вата.
- Базальтовая вата.
- Мелкоячеистый утеплитель.
Ставим сливной клапан и реле давления
Система консервации предполагает установку сливного клапана. Возможность слить воду с системы снабжения сохранит водопровод, если возникла необходимость длительного отсутствия в зимнее время.
Реле давления — элемент системы водоснабжения, регулирующий бесперебойность работы гидросистемы. После полного заполнения конструкции водой реле автоматически отключает насос до следующего использования.
Как опустить трубу и насос в колодец
В идеале, при постройке колодца, владелец уже знает, хочет он максимального удобства от полноценного водопровода, или достаточно того, что воду будут качать на поверхность с помощью обычного погружного насоса.
Для реализации водопровода, в колодец опускается специальное кольцо с круглым отверстием под трубу. Обязательно нужно проверять бетонные кольца на наличие арматуры, равномерность, ровную поверхность без трещин и сколов.
Если отверстие под трубу не предусмотрено, водопроводные трубы можно провести через верхнее кольцо колодца. Такой способ более пригоден для летнего водопровода. Для круглогодичной эксплуатации магистраль нужно будет утеплить и предусмотреть подогрев.
Отверстие должно находиться на той глубине, что планируется для прокладки трубы. Рекомендуется вводить трубу в колодец на глубине не менее 1-1.5 метра.
Очень важно тщательно заизолировать вход в колодец, чтобы он не стал воротами для попадания грязной дождевой или талой воды. Для регулировки положения и поддержания погружного насоса к нему крепят синтетический или металлический трос, верхний конец которого привязывают к крышке колодца
Для регулировки положения и поддержания погружного насоса к нему крепят синтетический или металлический трос, верхний конец которого привязывают к крышке колодца.
Наружный насос устанавливается на поверхности, в помещении или в приямке возле колодца, к нему из колодца идет только труба.
Траншея для труб, должна подходить к дому под прямым углом, чтобы удобнее было делать подкоп. Не обязательно копать глубокую траншею, достаточно покрыть трубы слоем сыпучего негигроскопичного материала для термоизоляции.
Холод проникает в шахту колодца глубже, чем в грунт, поэтому ее нужно хорошо утеплить на зимнее время. Для этого ее по кругу обматывают рулонным материалом (агроволокно и т. д.), а проем закрывают толстой крышкой из пенопласта. Они не дадут верхней части домашнего водопровода замерзнуть зимой
Традиционный забор воды с помощью ведра и веревки давно устарел, большинство колодцев оборудуются водяными насосами, чтобы легко поставлять нужное для ведения хозяйства количество воды. Чтобы сделать подачу воды в дом и пристройки максимально комфортной, на базе питьевого колодца обустраивается водопровод местного значения.
Использование колодца, а не специальной скважины, оправдано более доступной стоимостью строительства. Для него не нужна буровая установка. Для постройки колодца на собственном участке не требуется официальное разрешение от местных властей, а артезианские воды считаются собственностью государства.
Если хороший колодец в хозяйстве уже имеется, то сделать из него водопровод не составит труда. Вода из него, не в пример вкуснее городской.
Внешний вид колодца трудно представить без качественно выполненной отмостки
Прокладка наружного водопровода при близком расположении подземных вод
Рассматривая вариант, где монтаж внешнего водопровода ниже глубины замерзания почвы невозможен из-за близко расположенных грунтовых вод, специалисты рекомендуют провести укладку магистрали по технологии «труба в трубе» (в «футляре»).
«Футляр» герметизируют у кессона (центрального колодца) и при проведении через фундамент. В качестве «футляра» хорошо применяют трубы из асбеста, соединяемые через муфты и прорезиненные уплотнители.
Допускается применение ПЭ труб и металлических «футляров». Ниже приведена схема укладки.
На рисунке представлена теплоизолированная магистраль с нагревательным кабелем и гофротруба для подъёма к помещению, если ввод патрубка в основание производится выше уровня земли. Такие конструкции встречаются в продаже, как один комплект. Нагревательный кабель подключают внутри помещения к розетке. Ниже представлена в разрезе гофра с теплоизоляционной защитой и заключёнными трубами, их количество варьирует от одной до 3-х и более.
Рассмотренную выше конструкцию не составит труда самостоятельно собрать в домашних условиях.
Схема требует наличие греющего кабеля заданной длины, наматываемого на трубу и подключаемого вместе с датчиком температуры, обеспечивающим контроль включения/отключения кабеля:
Далее трубу заключают в теплоизолирующий материал и закладывают в траншею. На рисунке представлен вспененный ПЭ (энергофлекс), используемый для теплоизоляции контуров, его толщина варьирует от 6 мм.
Затем трубу помещают в футляр и укладывают в траншее. Для тепловой защиты снаружи водопроводной системы применяют скорлупу из пенопласта.
Конструктивно изделия имеют вид 2-х половинок, соединяемых между собой по технологии «шип-паз». Они оснащены каналом для нагревательного кабеля. Теплоизоляция внешнего водопровода исключает применение минераловатных материалов, теряющих свои изоляционные свойства при наамокании.
Дополнительным способом борьбы с замерзанием воды выступает размещение нагревательного кабеля внутрь водопровода.
Обустройство кабеля производится с помощью специальных фитингов с дальнейшим пропусканием устройства внутри трубы.
Менее затратным вариантом теплоизоляции выступает 4-слойное оборачивание фольгоизолом (вспененный ПЭ с фольгой) толщиной в 10 мм с фиксацией скотчем.
Как возобновить водоснабжение
Эта задача менее хлопотная. Чтобы возобновить водоснабжение, нужно проделать несложную работу: закрыть сливной кран (краны) и открыть кран на подводящем водопроводе. Конечно, если вы приезжаете на дачу зимой регулярно, и сливать-заливать воду придется неоднократно, придется запастись терпением. Но это действительно помогает сохранить в холода дачный водопровод и отопление и без проблем пользоваться ими когда потребуется. Не отчаивайтесь: скоро наступит весна, и можно будет приступить к монтажу новой — современной, надежной и экономичной системы водоснабжения. А как ее сделать, какие тонкости и нюансы учесть при устройстве, читайте в следующих статьях.
Заключение
Чтобы водоснабжение в частном доме зимой не давало сбоев, обеспечивая вам постоянный комфорт, о его правильном устройстве нужно позаботиться ещё на этапе проектирования. Но это никогда не поздно сделать. Например, если вы купили дачу с летним водопроводом для постоянного проживания, для его перевода на зимний режим работы нужно будет поместить оборудование в теплое помещение, а к трубам подключить греющий кабель.
Другое дело, если зимой вода вам не нужна, так как в холодное время года дачей вы не пользуетесь. Чтобы не остаться без воды на следующий сезон, придется каждую осень консервировать систему.
Устройство зимнего водопровода хорошо описано на видео в этой статье. Тем, кто собирается монтировать его самостоятельно, стоит посмотреть.
