Желонка своими руками

Как сделать желонку самому, таким вопросом задаются многие домовладельцы желающие провести нужные манипуляции с минимальными затратами денежных средств. Для проведения таких работ необходимо запастись:

• трубой;
• клапаном;
• толстой проволокой;
• сваркой;
• тросом из металла.

При изготовлении своими руками желонки для скважины первоначально берутся за поиск основы – трубы нужного диаметра.

Желонка для бурения скважин может изготавливаться с разными клапанами:

• плоский;
• шариковый.

В зависимости от назначения устройства монтируют соответствующую по форме деталь. Рассмотрим, как смастерить своими руками желонку для чистки скважины.

Желонка с шариковым клапаном своими руками без токарных работ

Шаровая желонка своими руками – это воронковидная конструкция с шариком в устье. Самой сложной задачей при ее конструировании является поиск подходящего шарика. С его помощью должно затыкаться отверстие с загрязненной водой. Кроме этого, он должен быть тяжелым, чтобы при ударе желонки клапан надежно замыкался. Чтобы заполучить данный шарик можно:

• смастерить его из подручных материалов;
• поискать готовый в старом металлоломе;
• сделать соответствующий заказ у мастера-токаря.

Последний вариант весьма затратен, а второй – слишком долгий! Остается смастерить шарик самим, а для этих целей необходимо:

• резиновый (пластмассовый) мяч;
• водостойкий клей;
• свинцовая дробь.

Острым предметом режут мячик на две половины, заполняя каждую клеем и дробью. Как только клей высохнет обе половинки прислоняют друг к другу, чтобы получился «новый мяч». Далее их склеивают между собой и отшлифовывают. Шарик для внутренней части желонки готов!

Величина готового шара должна составлять не менее 65% диаметра трубы-обсадки. Толстая шайба из металла является вторым элементом шарового клапана желонки для скважины. Здесь делают углубление под полученный «мячик» в виде воронки.

Желательно первоначально изготовить шар, после чего приступать к монтажу шайбы (посадочного места), чтобы их размеры соответствовали друг другу. Шарику мастерят специальных размеров «седло» с порами, закрывать которое и будет «металлический мяч». Клапанная дырка должна быть значительных размеров для проникновения внутрь больших объемов грунта.

Как сделать желонку самому дома

Описанную конструкцию для скважины можно изготовить самостоятельно в домашних условиях. Для начала определяются с размером трубы – длинная для бурения, короткая – для чистки.

После выбора трубы и изготовления с приваркой клапана приступают к заточке нижних сторон конструкции

Острые края – полезные приспособления, с помощью которых можно осторожно убирать грязь со стенок шахты. Желательно производить одностороннюю заточку с внутренних сторон

Заточенные нижние края желательно закалить нагреванием, для предотвращения их быстрого затупления, происходящего от пород

Некоторые домовладельцы предпочитают приваривать металлические куски либо заостренные прутья к краям полученной установки. Это позволяет легче проводить рыхление породы

Заточенные нижние края желательно закалить нагреванием, для предотвращения их быстрого затупления, происходящего от пород. Некоторые домовладельцы предпочитают приваривать металлические куски либо заостренные прутья к краям полученной установки. Это позволяет легче проводить рыхление породы.

В верхней части конструкции крепят петлю, чтобы фиксировать металлический трос. Данную петлю приобретают готовой либо мастерят из толстой металлической проволоке. Петля должна крепиться таким образом, чтобы трос всегда был вертикален. Наличие перекосов движения снаряда может повредить стенки обсадной трубы. Также такие «косые движения» приводят к заклиниванию устройства.

В верхней части крепят сетку из металла не больших отверстий для предотвращения спонтанного вылета шара из просвета скважинной желонки. Альтернативой металлической сетки является проволочная решетка. На заключительном этапе крепят металлический канат к устройству.

Пример самостоятельного изготовления желонки:

Технология бурения скважины под воду желонкой

Бурение желонкой проводится в мягких, рыхлых, сыпучих и подвижных почвах. Разработка гидротехнического сооружения выполняется ударно-канатным методом. Все работы проводятся следующим образом:

• В шахту погружается устройство. При ударе происходит открытие клапана, в который попадает часть грунта. Далее выполняется поднятие желонки на небольшое расстояние и дальнейший сброс. Операция поднятия/сброса повторяется до полного наполнения внутренности трубы отработанным грунтом.
• Заполненная установка извлекается на поверхность и переворачивается для удаления грунта. На этом этапе производится тщательная чистка клапанной системы от налипшей породы.

Бурение скважин при помощи желонки требует многократного проведения операции погружения и поднятия рабочего оборудования. Процесс бурения колодцев и скважин может проводиться в течение 1–2 недель в зависимости от типа грунта на рабочем участке.

Чтобы быстрее пробурить шахту, рекомендуется использовать специальную треногу с блочной системой, через которую пропускается подъемный трос.

При использовании облегченного самодельного приспособления требуется выполнить дополнительное утяжеление конструкции. Для этого доступны следующие способы утяжеления:

• заливка верхней части рабочей трубы бетонной смесью,
• фиксация подвижного груза перед подъемным механизмом желонки,
• использование тяжелой трубы с толщиной стенок в 0,5–1 см.

Выбор: с фильтром или без?

Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.

На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.

Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.

Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку

Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.

Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.

ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину

При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.

Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.

Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом

После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.

В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.

С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.

Воздушные тормозные системы

Тормозные системы – еще одно, наряду с изготовлением ПЭТ-тары, применение сжатого воздуха, без которого повседневную жизнь было бы трудно представить.

Сжатый воздух обеспечивает, в частности, надежную остановку поездов и грузовых автомобилей. Выходного давления в 1 МПа достаточно для безотказного срабатывания тормоза. Сжатый воздух в подобных тормозных системах нагнетается в резервуар, после чего подается в пневматические контуры отдельных тормозов.

Необходимое давление в 1 МПа обеспечивается одноили двухступенчатыми компрессорами. Частота вращения – от средней до высокой (до 1 500 об/мин).

Цилиндры могут быть со смазкой или без нее («сухими»). Подобное применение предъявляет максимальные требования к надежности компрессора. При отказе компрессора во время движения необходима немедленная остановка поезда или грузовика по соображениям безопасности. Опыт показывает, что из компонентов компрессора наиболее высока вероятность отказа у клапана. Поэтому клапан должен иметь чрезвычайно прочную и надежную конструкцию.

Бурение скважины с помощью самодельной желонки

С помощью желонки, изготовленной своими руками, можно не только прочищать, но еще и бурить новые скважины.

Бурение ударным способом применяется повсеместно, так как является наиболее простым и доступным способом наладить добычу воды на собственном участке.

Бурение возможно не во всех почвах, а только в обломочных, рыхлых, сыпучих и водянистых грунтах. Для бурения необходима желонка для скважины с трубой длиной 3-4 м.

Это позволит захватывать большее количества грунта.

Для уплотнения используется резина или кожа. Специалисты советуют во время бурения трос заменить штангой из газовой трубы диаметром 33, 42 или 48 мм. Хотя для работы в песке можно оставить и трос.

При острой необходимости можно сделать буровую штангу из древесины дуба, ясеня, лиственницы или ели. Деревянные штанги, сделанные своими руками, оснащают металлическим наконечником.

Следует отдавать отчет, что дерево ощутимо проигрывает металлу по прочности и износостойкости. Поэтому будьте готовы к тому, что деревянную штангу придется вскоре менять на более надежное приспособление.

Бурение происходит аналогично процессу прочистки скважины. При опускании устройства в почву клапан открывается и во внутреннюю часть трубы попадает грунт. Во время подъема клапан становится на место.

Эта операция повторяется несколько раз, пока труба не заполнится, после чего устройство извлекается из скважины, грунт вынимается.

Для бурения и извлечения трубы из скважины необходимо использовать хотя бы простейший подъемный механизм, например, колодезный ворот или небольшую ручную лебедку.

Труба, заполненная грунтом, значительно тяжелее, и если извлекать ее рывками, то обвалятся стенки отверстия.

Чтобы предотвратить осыпание почвы, желонку лучше изготовить из обсадной трубы для забивания скважин. Башмак лучше сделать конусовидной формы.

Диаметр башмака должен быть меньше сечения обсадной трубы.

Посмотрите на видео выше процесс бурения желонкой скважины в песочном грунте.

Необходимость в проведении ремонтных работ в скважине часто связана с уменьшением ее дебита, качества воды, появлением процессов пескования, которые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины можно несколькими способами: гидравлическим, механическим, химическим, что требует специального оборудования, которое не всегда доступно.

Между тем провести восстановительные работы можно и с помощью простого инструмента, такого как желонка. Самодельная желонка не только позволит восстановить скважину самостоятельно, с ее помощью можно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок металлической трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок или глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания производят несколько раз, пока желонка не заполнится грязью и отложениями. Затем ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

Наибольшее распространение имеют два типа желонок: с плоским клапаном и с клапаном в виде шара. Желонка с шаровым клапаном считается более надежной и эффективной, виду отсутствия шарнира, а желонка с плоским клапаном более простая в изготовлении.

Обслуживание, советы по эксплуатации

О том, что пришло время желонить, подскажут следующие признаки:

1. По каким-то причинам скважиной не пользовались в течение нескольких месяцев.
2. Насос хватает воздух.
3. Вода содержит примеси.
4. После нескольких минут работы включенного крана водяная струя визуально становится тоньше.

Приступая к очистке рабочей скважины, а это может случаться и каждые 3–4 месяца, обязательно сделайте визуальную оценку ее внутренней поверхности. Работу могут осложнить или сделать невозможной существенная деформация стенок шахты, потеря их целостности, сильное заиливание.

Затем проверяется состояние рабочего оборудования: износ и крепость троса, свободная (без заеданий) работа подвижных соединений, надежность крепежа.

Облегчить работу поможет установленная над скважиной тренога с блоком, на который заводят трос. Результат – строго вертикальная работа устройства, легкий его подъем через блок, особенно при дополнительно используемой лебедке. Для того чтобы оторванное при работе устройство не создавало серьезной проблемы и не остановило процесс на неопределенное время, желательно приварить к трубе пару крюковых зацепов. Они будут кстати для ее быстрого извлечения из скважины при форс-мажоре.

Все работы с приспособлением заканчиваются тщательной чисткой внутренней полости от грунта. Квадратное окошко вверху трубы поможет сделать это быстрее и легче. Для глинистых или плотных вязких грунтов такое окошко делают по длине всей трубы. Чистую и высушенную желонку желательно хранить до следующего применения в сухом подсобном помещении.

На влажном песчаном рыхлом, мягком грунте можно сделать самостоятельное бурение устройством скважины или диагностического прокола. В случае несоответствия структуры грунта указанным характеристикам работу доверяют специалистам, применяющим профессиональную технику.

Желонка буровая и особенности ее использования на разных грунтах

Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.

В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.

Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.

Разновидности буровых желонок

Бурение с помощью желонки в различных грунтах имеет следующие особенности:

• При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
• Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
• Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
• Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
• Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.

Бурение скважины с помощью желонки

Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.

Особенности использования на грунтах разных типов

При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

https://www.youtube.com/watch?v=0N_KOvdK2xU

При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.

Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.

Особенности бурения желонкой

Желоночное бурение – популярный, хотя и достаточно трудоемкий способ устройства скважины. Не все устройства этого типа, подходящие для очистки колодца, справятся с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку – около четырех метров.

Для бурения скважины желонкой используют довольно крупные устройства, длиной до четырех метров. Для использования таких тяжелых агрегатов требуется специальное грузоподъемное оборудование

Здесь более уместен своего рода лепестковый клапан, представляющий собой пластину, которая фиксируется специальной пружиной. С его помощью в корпусе создается зазор, площадь которого практически равна площади выреза желонки. Это позволяет вводить максимальное количество грунта в корпус желонки за каждое погружение.

удаление плотного грунта из длинной и узкой желонки не всегда просто. Для упрощения этой задачи в верхней части трубы сделано специальное окошко, предназначенное для более эффективной и быстрой очистки устройства. Если предстоит бурение песчаника, желонку будет легче освободить.

Для бурения скважины желонкой нужен прибор с большим забойным просветом и достаточно длинным корпусом, чтобы вывезти сразу много грунта

При бурении с обручем разные типы горных пород имеют свои особенности. Вот несколько полезных советов:

• На песчаном грунте обруч не следует опускать более чем на 10 см без обшивки. Как правило, ножны должны быть на 10 см впереди обруча.
• При бурении песчаного грунта в скважину добавляют воду для дополнительного укрепления стенок.
• Если влажный песок в процессе работы перепрессовывается и не попадает в желонку, применяют специальное долото.
• Погружение обсадной трубы при бурении осуществляется постоянно.
• Для зыбучих песков используют обруч от двух метров и более с надежным плоским клапаном и кожаным уплотнителем.
• При подъеме желонки на зыбучие пески необходимо не только опускать кожух, но и переворачивать его, эту работу удобнее выполнять вдвоем или втроем.
• Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху укладывают платформу, на которую укладывают груз.
• При бурении слоев гравия и гальки иногда чередуют применение долота, разбивающего крупные включения, и желонки для выкапывания битого грунта.
• На плотных отложениях желонка приподнимается всего на 10-15 сантиметров, а движения совершаются часто.
• При бурении плотных пород обсадная колонна заглубляется гидравликой или кто-то периодически стоит на платформе, установленной на обсадной колонне.
• Сухие слои размягчаются путем добавления в шахту воды.
• На очень мягком пластичном грунте клапан не всегда нужен, камень остается в желонке и без него.
• Желонку необходимо поднимать после забивки через каждые 0,5 — 0,7 м, чтобы не разорвать при подъеме заполненный до предела кузов.

Как и при других способах бурения, при использовании желонки следует учитывать индивидуальные особенности грунта, на котором проводятся работы.

Правильная стратегия и своевременная крепь ствола скважины обычно позволяет достаточно успешно произвести действующую скважину.

Также вас может заинтересовать информация о том, как промыть скважину после бурения.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

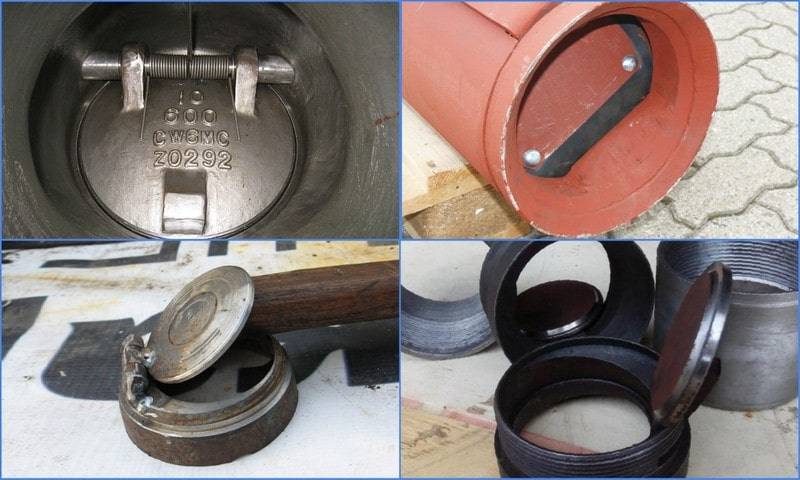

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

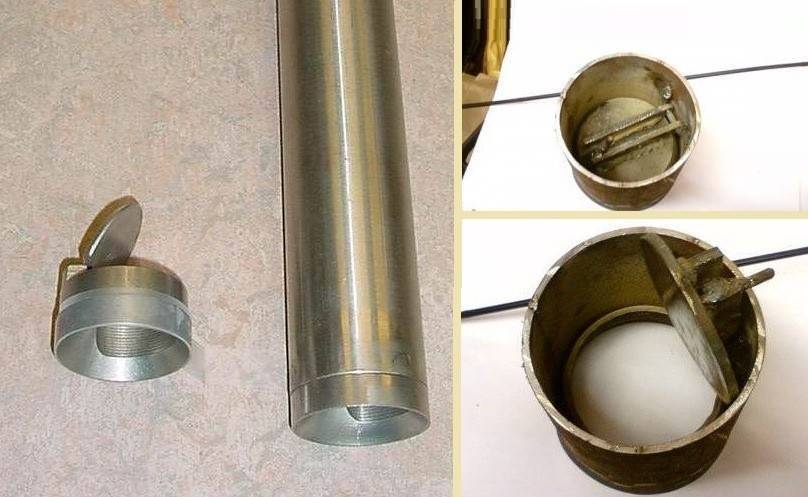

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

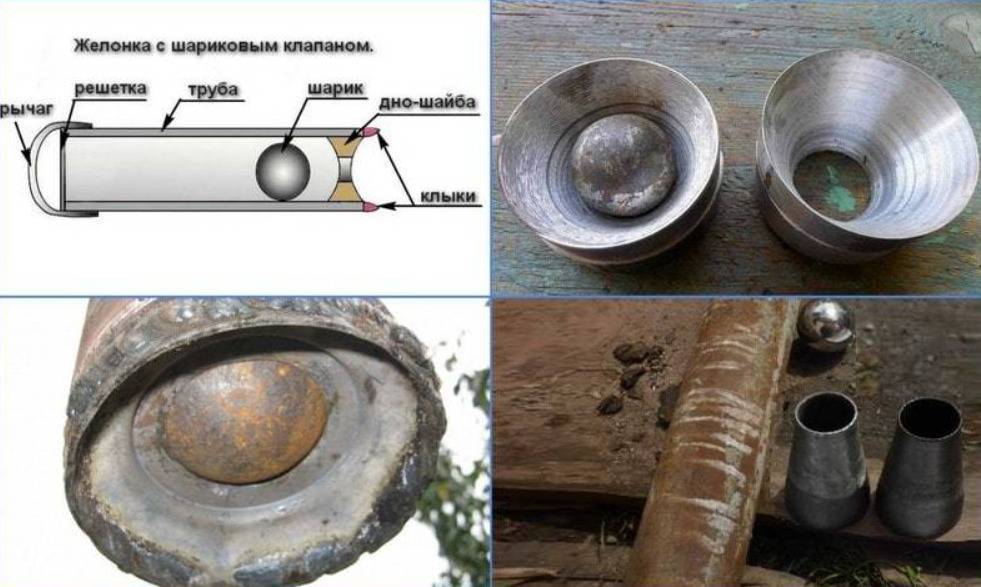

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Как изготовить ограничитель и ручку

Рациональная конструкция желонки для колодца предполагает наличие элемента, за который удобно цеплять крюк лебедки и не составляет труда ухватиться. Чтобы обустроить его, достаточно пробить два отверстия и вставить между ними прочный провод из стали. Чуть сложнее, но надежнее приварить поперек арматуру аналогичного диаметра – она хороша еще и тем, что выполнит двойную роль: и высыпание грунта предотвратит, и позволит основательно за нее взяться. Максимально простой крепеж – ушки, которые продаются уже готовыми: остается только сплавить их с корпусом.

В качестве несложного, но вполне эффективного ограничителя отлично выступит крупноячеистая металлическая сетка: для ее создания необходимо лишь накрест приварить толстую проволоку, например, в формате 4х4.
