Обустройство системы заземления котлов для частного дома

Рейтинг лучших промышленных комплектов

Наборы заводского производства отличаются простотой сборки. Владелец дома или складского помещения может установить контур самостоятельно. Для проведения монтажа требуется минимум подготовительных работ. Комплектующие укладываются в картонную тару, упрощающую процесс перевозки и защищающую детали от повреждений. Компоненты выполнены из стального прутка с покрытием медью, обеспечивающей увеличение ресурса.

Zandz ZZ–000–045

Модуль российского производства состоит из сборных электродов, имеющих длину от 5 до 15 м (в зависимости от количества элементов). Комплект используется для заземления жилых или офисных зданий и обеспечивает защиту от разряда молнии. Поставляется в виде набора, в котором имеются соединительные резьбовые муфты для сборки электродов из заготовок. Поверхность стальных штырей покрыта слоем меди, предусматриваются насадки на отбойный молоток (необходимы при проведении монтажных работ). Средняя цена набора составляет 70 тыс. руб.

Galmar GL–00045

В состав набора входят 30 металлических штырей длиной по 1,5 м и соединительные резьбовые элементы. Поверхность электродов покрыта медью, обеспечивающей стойкость к коррозии. Имеются зажимы для коммутации проводников, стартовые наконечники для электродов и насадки для отбойного молотка, позволяющие быстро заглубить штыри в грунт.

Ezetek CN–6

Бюджетный набор включает в себя электрод, изготовленный из нержавеющей стали и имеющий длину 6 м. Предусмотрен твердосплавный наконечник, упрощающий процедуру установки штыря в грунт. Электрод собирается из 1,5-метровых элементов, для соединения применены резьбовые втулки. Предусмотрена туба со специальной пастой, проводящей электрический ток. Комплект рассчитан на использование в частных домах или на дачах, монтаж производится при помощи перфоратора или кувалды. Цена системы заземления начинается от 12 тыс. руб.

Bolta

Компания предлагает несколько комплектов со штырями, выполненными из углеродистой, омедненной или нержавеющей стали. Ресурс компонентов, расположенных в грунте, варьируется от 15 до 100 лет. Предусмотрена специальная твердосплавная головка, способная разрушать камни в толще грунта. Установка сборного штыря (для соединения имеются втулки с резьбой) производится вручную кувалдой или с помощью электрического перфоратора.

TDM SQ2402–0001

Комплект предназначен для частных домов или складских помещений, стоимость начинается от 11,5 тыс. руб. В наборе имеются стальные штыри длиной 1,5 м с резьбовыми наконечниками для втулок. Предусмотрены ударная головка и латунные зажимы для крепления соединительных проводов. На поверхность электрода нанесено медное покрытие толщиной около 0,25 мм, соединительные втулки выточены из латуни. Имеется туба со специальной смазкой, защищающей детали от коррозии и проводящей электрический ток.

MZK–6–Z

В состав комплекта включены 4 стальных штыря длиной по 1,5 м и соединительные втулки из латуни с внутренней резьбой. Электроды имеют диаметр 14 мм и покрыты тонким слоем меди, компоненты соответствуют требованиям российских ПУЭ. Подходят для заземления жилых домов и газового оборудования. Установка в грунт осуществляется вручную или с помощью перфоратора.

ZGER–6

Набор состоит из 4 стальных оцинкованных стержней длиной по 1,5 м (диаметр прутка 20 мм). Комплект предназначен для заземления частных домов и отдельных установок. Для соединения элементов использована цапфа, входящая в ответное отверстие. Предусмотрены ударопрочная головка и зажим для подсоединения провода. Средняя цена набора составляет 5,8 тыс. руб.

Схемы заземления: какую выбрать

Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.

TN-C-S

В этом случае PEN-ввод делят на параллельные проводники.

PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:

• нейтраль – N;
• земля – РЕ;
• распределитель на 4 соединения.

Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.

ТТ

В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм2.

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

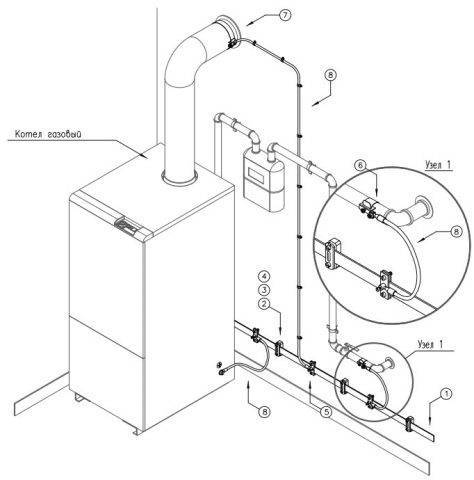

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Монтажные работы

Выполнение процедур по обустройству заземления начинается с подготовки территории. Она предлагает выделить свободный от хозяйственных построек участка, после чего соорудить макет треугольной, квадратной или многоугольной формы. Выкапывание траншеи осуществляется по предварительно составленному проекту. В углах выемки забиваются стержни. Дистанция от ее днища до верхнего участка электродов должна находиться в промежутке от 150 до 200 мм. От максимально приближенного к зданию угла создается малая канава, которая обязательно достигает фундамента.

По днищу сформированного канала прокладывается стальной провод площадью сечения 48 квадратных миллиметров, которым проводники соединяться между собой. Мастеру разрешается также установить полосу с шириной 40 мм и толщиной 4 мм. Соединение стыков происходит с помощью сварочного аппарата или болтов. При вводе заземления в жилище к кабелю приваривается металлическая полоса. Она располагается на участке так, чтобы возвышаться над отмосткой на 500 мм. В стене комнаты, где есть газовый котел, просверливается отверстие для медного провода.

Первая его оконечность закрепляется на клемме заземляющей шины, а вторая — на цокольной пластине из металла. Затем нагревательный агрегат присоединяется к щиту с применением автоматизированных защитных устройств и стабилизатора напряжения. Перед началом закапывания выемки мастеру рекомендуется проверить сопротивление распространению тока по структуре контура. Подобная операция осуществляется посредством лампочки с переноской, которую следует подключаться к фазе и контуру.

Если показатели сопротивления понижены, придется поставить дополнительные электроды. Безошибочность монтажных работ и уровень безопасности сделанного своими руками заземления газового котла проверяется специалистами. Если проверка на соблюдение нормативов эксплуатации электрических установок выдала положительный результат, владелец получает разрешающий пользоваться котлом акт.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

• Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
• По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

• Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

• Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.

• После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

• От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
• Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

• Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

• Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
• Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Для чего заземлять газовый котел

Некоторые хозяева сомневаются в необходимости заземления газового котла. Однако, как показывает практика, данная мера не только обеспечивает сохранность самого оборудования, но и его электрической составляющей, куда входит и схема управления. Кроме того, существенно повышается безопасность при эксплуатации этих устройств.

Прежде всего, заземление газового котла необходимо для того, чтобы своевременно убрать накопившееся статическое электричество. Оно возникает в процессе трения физических тел между собой. Чем большим сопротивлением они обладают, тем более высокий потенциал накапливается на их поверхностях. Данный процесс не зависит от агрегатного состояния тел, которые могут быть твердыми, жидкими или газообразными. Во всех газовых котлах в процессе работы наблюдаются какие-либо перемещения. Соответственно эти тела и детали трутся друг об друга. В качестве примера можно привести газ, проходящий по трубам и трущийся об их стенки. Точно такое же действие производит вода, перемещаясь в системе отопления. Одним из факторов является открытое пламя, движущееся внутри замкнутой камеры сгорания.

В связи с этим, с внешней стороны корпуса котла собирается большое количество статического электричества. Под его действием происходит возникновение сильного электрического поля, способного привести в нерабочее состояние электронную схему управления оборудованием. Сами по себе эти схемы очень надежные, но под действием внешних факторов они все-таки выходят из строя и требуют замены. Следует заметить, что электронные платы стоят недешево, их цена достигает 30% от стоимости всего котла. Поэтому и необходимо устройство заземления для отвода статического электричества, в противном случае электроника будет ломаться снова и снова.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.
