Заслонка для дымохода: определение, виды, плюсы и минусы, способы установки

Создание поворотного шибера

Для начала узнаем, как сделать самый сложный вариант шибера. Подробная инструкция поможет быстро справиться с работой. Узнаем, как сделать задвижку, когда печное отопление уже сделано, однако, шибер в ней не был предусмотрен.

Чтобы сделать шибер, потребуются такие инструменты:

электрическая дрель;
болгарка с кругом по металлу;
метчик, который нужен для нарезания внутренней резьбы в отверстии;
масло, которым нужно смазывать метчик при формировании резьбы;
молоток;
сварочный аппарат и электроды по работе с нержавейкой;
тиски;
пассатижи;
циркуль и рулетка;
керн;
перманентный маркер.

Перечень же материалов для создания шиберной задвижки такой:

лист из нержавейки, толщи которого составляет от 1,5 до 2 мм;
трубка из нержавейки, внутренний диаметр которой 6 мм;
2 болтика, диаметром 8 мм;
гвоздь сотка или прут из металла.

При наличии всего необходимого, можно приступать к работе по созданию шибера:

Для начала нужно измерять внутренний диаметр дымоходной трубы. Эти показатели записать. После чего на листе из нержавейки намечается крут такого диаметра, только на 1–2 мм меньше, чтобы пластина могла свободно вращаться.
После этого болгаркой вырезается этот намеченный круг. Нужно сделать все аккуратно, чтобы края у него были ровные.
Вырезанная задвижка должна идеально входить в печную трубу. Для этого ее нужно примерять. Нели нужно, пластина защищается, шлифуется и доводится до нужного размера.
Теперь нужно взять подготовленную заранее трубку из нержавеющей стали (6 мм диаметром) и приложить его к вырезанному кругу. Она отмеряется маркером по размеру задвижки. С каждый стороны она делается на 3 мм меньше внутреннего диаметра.
Трубка отрезается при помощи болгарки. Внутреннее отверстие рассверливается для нарезки резьбы. Выполняя сверление, требуется периодически смазывать поверхность трубки внутри машинным маслом.
С двух сторон трубки нарезается резьба 8 мм при помощи метчика. В процессе работы инструмент постоянно смазывается. Чтобы удалять нарезаемую стружку, через каждый полуоборот по резьбе, нужно сделать полуоборот назад, дабы стружка вышла.
Дальше в задвижке делается три небольших отверстия. Заранее сделайте три отметки при помощи маркера.
В струбцине зажимается трубка и задвижка, после чего она приваривается к пластине через данные отверстия. Сварка начинается с центрального отверстия будущей шиберной задвижки, после освобождается одна струбцина и приваривается в оставшееся отверстие.
На дымоходной трубе делается разметка двух отверстий. Они должны совпадать с двух сторон, чтобы трубка свободно прошла сквозь них. Чтобы сделать это правильно, трубу нужно обернуть рулеткой и отмерять центр по вертикали и горизонтали. Осталось просверлить эти отверстия.
Задвижка собирается в трубке.
Теперь нужно сделать шаблон для фиксатора нашей шиберной задвижки.
Разметка переносится на лист из нержавейки. Для этой цели используется циркуль.
Отмечается середина для отверстий фиксатора, все вырезается и сверлится согласно разметке.
Осталось приварить готовый фиксатор к трубе.

Вот и все, шиберная заслонка для дымохода готова. Хоть этот вариант и сложнее, но с наглядной инструкцией и подходящими фото все становится проще.

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

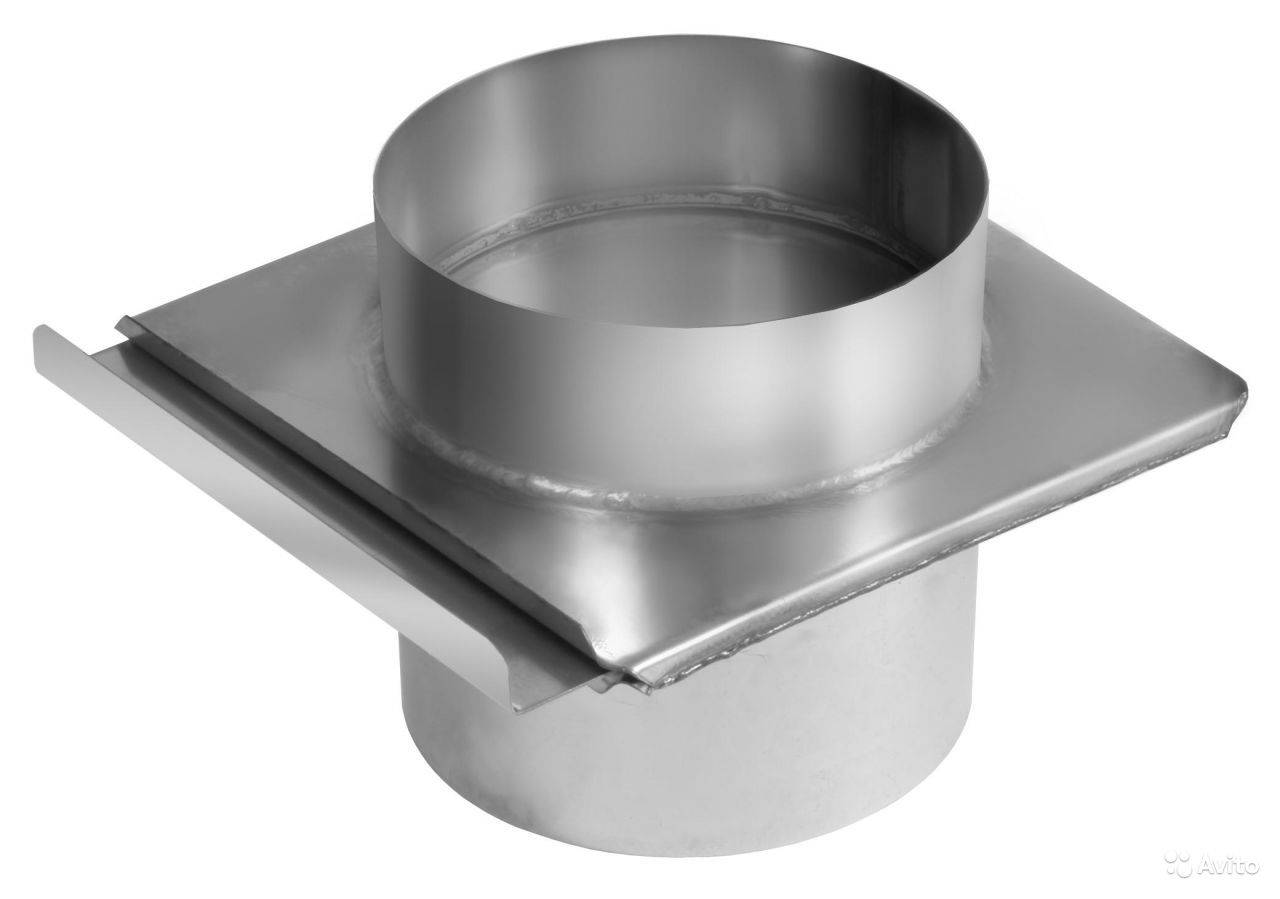

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

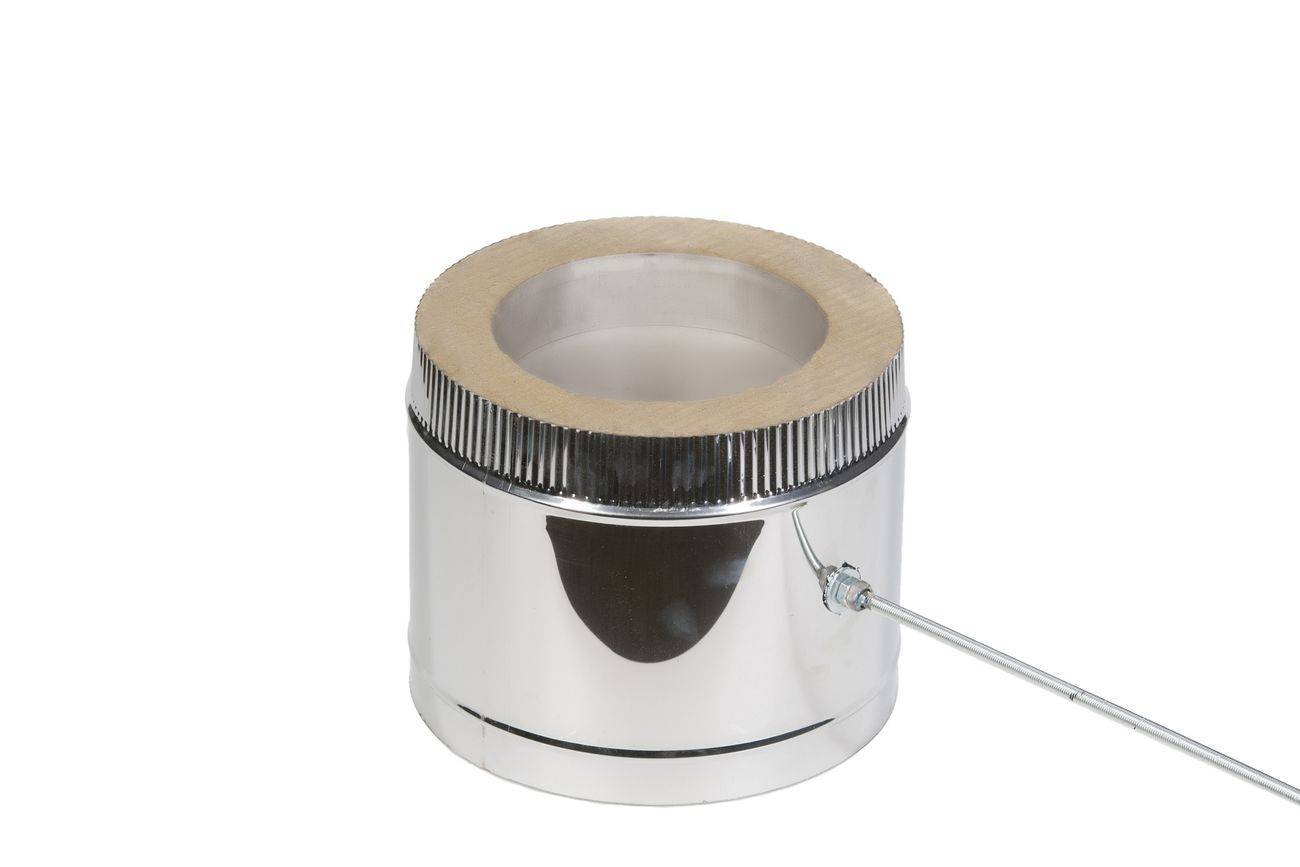

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.. Преимущества стальных шиберов:

Преимущества стальных шиберов:

способность выдерживать температуры до 900 градусов по Цельсию;
максимальная прочность;
устойчивость к коррозии;
высокая эффективность;
способствует экономии топлива, сохраняя тепло в помещении;
характеризуется хорошей теплопроводностью.

Технические характеристики

Общие технические условия на шиберные задвижки, используемые в магистральных нефтепроводах, приведены в ГОСТ Р 55020-2012. Некоторые положения этого документа:

Номинальные диаметры (DN). Показатель (иногда обозначается как Ду) равен сечению внутреннего проходного канала, основные типоразмеры: 100 — 150 – 200 – 250 – 300 – 350 – 400 – 500 – 600 – 700 – 800 – 1000 – 1050 — 1200 мм.
Номинальное давление (PN). Указывает на напорные характеристики транспортируемой среды при рабочих температурных параметрах, типовой ряд: 16 – 25 – 40 – 63 – 80 – 100 — 125 бар.
Перепады давлений в максимуме при открытии заслонки: 16 – 25 – 30 – 40 – 50 — 63 – 70 — 80 – 100 бар.
Температура транспортируемой среды: — 15 до + 80 °С.
Герметичность: класса А без видимых протечек.
Привод: ручной со штурвалом, редукторный, электрический.

Рис. 7 Типы приводов

Климатическое исполнение: У1 (температура внешней среды до — 40 °С) и ХЛ1 (до — 60 °С).
Варианты установки: подземный и надземный.
Направление движения рабочего тела: двухстороннее.
Процентное содержание взвесей в подаваемой среде: не более 20%.
Тип подсоединения к трубам: сварное (с патрубками под сварку или с приварными катушками), фланцевое, с ответными фланцами под приварку, комбинированное (один патрубок с фланцем, второй под сварку).
Конструктивное исполнение корпуса: литой, лито-сварной, лито-штампо-сварной, штампо-сварной.
Конструктивное исполнение фланцев: литые, приваренные встык и плоские приварные.
Срок эксплуатации: не меньше 50 лет.
Назначенный эксплуатационной срок: от 30 лет.

Рис. 8 Конструкция и материалы изготовления шиберного затвора на примере изделий марки Omal серии Pal (Италия)

Полный и назначенный ресурс: соответственно 3000 и 1500 циклов.
Срок службы и ресурс сменных деталей: соответственно 15 лет и 750 циклов.

Так как шибер-задвижки используют не только в трубопроводных магистралях с нефтепродуктами, указанные выше положения ГОСТ Р 55020-2012 не являются обязательным для их производителей.

Многие фирмы выпускают продукцию в более широком диапазоне условных проходов от 50 до 2000 и даже до 3000 мм.

Также в сравнении с ГОСТ Р 55020-2012 могут отличаться и напорные характеристики выпускаемых изделий — к примеру любой показатель в диапазоне от 1 до 10, 25 или 40 бар, а также их температурные параметры, типы привода (гидро- и пневмопривод). Многие производители поставляют продукцию с иным более широким рядом климатических исполнений.

Рис. 9 Размерные и физические параметры шиберных затворов на примере изделий серии ПА 570

Преимущества и недостатки

Отличие двух вариантов в том, что выдвижная заслонка в дымоходе по-настоящему регулирует зазор внутри трубы, а поворотная может лишь полностью открыть или закрыть его.

Некоторые умельцы используют варианты крепления, так называемого кабанчика в среднем положении, но сама конструкции этого не предусматривает. К тому же дополнительные устройства могут снизить проходимость трубы и сделают его обязательную чистку более сложной.

Каждая из моделей имеет свои преимущества и недостатки. Они заключаются в следующем:

возможность надежного регулирования тяговой силы;
экономят топливо;
сохраняют тепло помещения.

Неправильная установка может привести к проблемам и даже создать негативную атмосферу в доме.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Предназначение и особенности эксплуатации

Основная функция шибера — эффективная регулировка тяги в дымоходе. Во время теплой погоды и в безветренный день тяги может быть недостаточно, в этом случае шибер необходимо приоткрыть. При избыточной тяге его закрывают. То есть этот элемент используется для увеличения и уменьшения потока воздуха.

Установленный в дымоходе шибер позволяет сохранить тепло в камине или печи. Если дрова в топке достаточно прогорели, его можно прикрыть. Тогда теплый воздух не вылетит через трубу, а пойдет непосредственно в помещение. Иначе печь остынет намного быстрее, что нежелательно для бани.

Одно из основных преимуществ использования шибера — возможность сэкономить топливо. Когда дрова достаточно разгорятся, необходимо немного прикрыть заслонку банной печи. Таким образом, можно обеспечить эффективное и более длительное горение.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

Особенности конструкции

На шиберное устройство влияют разные факторы: температура, габариты трубы, проходные условия. В основу конструкции при изготовлении берется лист металла разной толщины, продвигающийся по щелевому карману, направляющим углам.

Существует классификация устройств по принципу действия, зависящего от вида привода: ручного, пневматического, гидравлического, электрического. Шиберы бывают с прямой и косой конструкцией. Первый вариант представляет собой классическую заслонку. Предназначен для приточно-вытяжных вентиляционных систем, работающих под принудительным воздействием. Второй тип конструкций применяется в системах, относящихся к промышленной аспирации, транспорте, работающем от пневматики. Такое название шибер получил в результате размещения его под углом в 45 градусов.

Конструктивные особенности шиберной задвижки

Основные элементы задвижки шиберного типа совпадают с традиционным составом стандартной запорной или регулирующей арматуры:

Стальной или чугунный корпус , включает стойку со шпинделем, штоком и маховиком, обеспечивающих движение заслонки.
Шибер из нержавеющей стали, форма и конструктивные особенности которого зависят от типа шиберной задвижки.
Уплотнители седел , выполняющие функцию герметика. Обычно располагаются либо на заслонке, либо на корпусе. Исполняются из EPDM, NBR, Viton, PTFE, Nitril, CSM или силикона. Выбор материала зависит от температуры и характера проводимой среды.
Сальник отвечает за герметизацию корпуса и штока.
Элемент управления шибером – внешний рычаг (может быть использован привод), приводящий механизм в движение.

При помощи штока маховик приводит в движение шибер. Заслонка перемещается по специальным направляющим и ограничивает транспортировку среды в трубопроводе. Шибер под давлением фиксируется на направляющих и прижимается к уплотнителям, обеспечивая герметичность запора.

Управление движением шибера может осуществляться следующими способами:

Ручное управление – выполняется посредством применения физической силы в неагрессивных неплотных средах с низкой скоростью движения потока;
Пневматическое управление – осуществляется посредством использования пневматического привода. Применяются для любых сред, наиболее точное и скоростное управление потоком среды.
Электрическое управление – применяется в промышленных трубопроводах, зависит от наличия источника питания.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться: Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

сохранение эффективности печи;
небольшая масса;
продолжительный срок службы;
не подвержен коррозии металла;
не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Конструкция печной задвижки и установка ее в трубу

Печная задвижка – это неотъемлемая часть любой печи, роль которой состоит в регулировании тяги в дымовой трубе, когда печь уже затопилась и при окончании топки с целью отключения печки от трубы, а также для переключения дымовых ходов в комбинированных печах. Изделие состоит из рамки и движка. Функцию свою оно осуществляет за счет перемещения движка в пазах рамки, в результате чего площадь сечения входного отверстия дымовой трубы изменяется. Это приводит к уменьшению или увеличению разрежения.

С целью максимально плотного закрывания трубы после затопки, рекомендуется установить две задвижки, одна на другой.

Конструкция печной задвижки

Печная задвижка представляет собой конструкцию, состоящую из трех частей:

Чугунного корпуса — рамы (иногда вместо чугуна применяется сталь) с боковыми пазами.
Запорной части в виде щитовой заслонки, благодаря движению по пазам которой происходит контролирование герметизации дымохода.
Управляющей части на щитовой заслонке в виде рукоятки. Это обеспечивает простоту управления щитовой заслонкой вручную.

Формы задвижки должны полностью совпадать с формой дымохода, по этому параметру они бывают прямоугольными, квадратными, круглыми.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

Болгарка;
Абразивные круги- отрезной и шлифовальный;
Дрель;
Метчик и масло для смазки резьбы;
Молоток;
Плоскогубцы;
Тиски;
Сварка и электроды;
Керн;
Рулетка;
Циркуль;
Маркер.

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Нержавеющая трубка 6мм;
Болты 8мм -2 шт;
Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Измеряем рулеткой размеры внутреннего сечения канала;
Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
Не забудьте в готовой задвижке сделать проем для выпуска газа;
Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Виды и конструкции

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Маркировка и виды

Задвижки бывают разных видов по материалу изготовления (чугунные, стальные), по типу затвора (шланговые, клиновые), по расположению ходового узла (выдвижной/невыдвижной шпиндель), по принципу действия (ручные, электроприводные и пневмоприводные) и по способу крепления (наиболее часто употребляются фланцевые).

Чаще всего в промышленности и жилищно-коммунальном хозяйстве для транспортировки воды применяются стальные приспособления, так как сам материал не такой тяжелый, как чугун, но по прочности и долговечности мало в чем ему уступает.

Клиновые задвижки для перегонки сточных вод распределяются еще на три подвида в зависимости от типа затвора. Это может быть жесткий, дисковый или упругий клин. Первый тип отличается несовершенствами относительно подгонки, однако более простой конструкцией. Упругий клин в некотором смысле наиболее совершенный подвид, однако, и он обладает определенными недостатками.

Чтобы лучше разбираться в разновидностях и выбрать правильное оборудование, следует хорошенько разобраться с маркировкой изделий.

Часто возникает вопрос, как расшифровать маркировку стальных задвижек? Возьмем, к примеру, задвижку 30с41нж.

Цифры и буквы на корпусе задвижки указывают на ее тип, материал изготовления, размер и прочие технические данные

Здесь число 30 обозначает тип затвора – в данном случае это клин. «С» — это указатель материала, из которого произвели изделие. В нашем случае имеется ввиду сталь.

41 – это принятый стандартами номенклатурный номер. Часто перед этим числом ставится 5 – это означает возможность установки на оборудование редуктора для упрощения управления, либо же 9, что означает укомплектованность прибора электрическим приводом.

«Нж» — то есть нержавеющая сталь – это материал, из которого сделан затвор или защитная наплавка на него. Такое оборудование не подвергается воздействию воды и хим. веществ.

«Ру» — давление рабочего вещества (технических или сточных вод, нефти, газа и пр.).

«Ду» – это обозначение присоединительного диаметра к системе коммуникаций.

И наконец число 100 означает диаметр изделия.

Задвижки – это устройства, применяемые для перекрытия движения рабочей среды по трубопроводу. Благодаря особенностям конструкции, их можно устанавливать на магистралях разного назначения, в том числе и транспортирующих газ. Однако, данные устройства имеют и ряд недостатков, которые обязательно нужно учитывать при выборе изделия того или иного типа.
