Защитный козырек для кондиционера своими руками

Что это такое и зачем нужны?

Большинство людей уверено, что сплит-система или компрессорный блок изначально рассчитываются на установку с наружной стороны здания. Соответственно, корпус выполнен из прочного металла, поверхность которого покрыта специальными составами, защищающими внутреннее наполнение аппарата от различных катаклизмов. В принципе это суждение правильное, но такая защита помогает не во всех ситуациях.

Огромную опасность для наружных сплит-систем кондиционеров несут атмосферные явления. Даже металлический короб компрессорного блока может пробить сосулька больших размеров, летящая сверху вниз. Не переживают по данному поводу жители новостроек, управляющие компании которых в зимний период регулярно отправляют работников сбивать растущие сосульки, чего нельзя сказать о старых домах.

Придется проводить восстановительные работы, а также заправлять кондиционер хладагентом. К сожалению, подобный ремонт зачастую вытекает в очень большую сумму. Далее предлагается познакомиться с частыми причинами повреждений наружного блока кондиционера.

Падение обломанных веток с растущих на близком расстоянии к дому деревьев.
Падение массивных предметов с верхних этажей. Чаще всего это происходит случайно, в большинстве случаев во время ремонта оконных проемов.
Недобросовестное исполнение собственных обязанностей управляющей компании. В данном случае вопрос касается ремонта крыши. Зачастую нерадивые работники вместо аккуратного спуска меняемых листов металлочерепицы или шифера сбрасывают их на землю. В процессе полета меняемая поверхность крыши может нанести непоправимый вред любому имуществу, выступающему за пределы стен квартир.
Собирающиеся на краях крыши сосульки.

Люди, проживающие на 1-м этаже, зачастую устанавливают сплит-системы кондиционеров чуть выше уровня земли. С одной стороны – удобно для монтажа. А вот при последующей эксплуатации может возникнуть масса трудностей. Прежде всего, это вандалы, которые могут покуситься на чужое добро.

Второй нюанс – любопытные дети. В процессе работы кондиционера внутри сплит-системы вращается вентилятор.

Дети по собственному незнанию могут засунуть внутрь блока через имеющиеся дырочки веточку или проволоку. Соответственно, лопасти вентилятора останавливаются. Двигатель, не понимая, в чем причина остановки работы системы, увеличивает мощность для повторного запуска. Если в этот момент движение вентилятора не произойдет, движок попросту сгорит. При этом из строя может также выйти блок питания, что приведет к поломке теплообменника. Соответственно, вся система кондиционирования будет испорчена.

Чтобы защитить наружный блок кондиционера, установленного на 2-м и выше этаже, предпочтительно использовать специальные козырьки. Их можно приобрести в точке продаж систем кондиционирования либо заказать в мастерской, предоставив специалистам необходимые размеры. Конечно, эта защита потребует некоторых денежных вложений. Однако в сравнении с самим кондиционером, затраченная сумма покажется ничтожной.

Самое интересное, что даже мастера, занимающиеся установкой систем кондиционирования, по поводу необходимости монтажа козырьков имеют разные мнения. Одни требуют устанавливать защитные козырьки для сплит-систем, другие же утверждают, что их монтаж вовсе не обязателен.

Они уверяют, что под козырьком будет собираться грязь, которая ухудшает работу сплит-системы. Кроме того, при неправильном монтаже защитной планки велика вероятность, что мощность воздушного потока, поступающего к теплообменнику, значительно снизится. Ну и самое неприятное для мастеров – сложность замены и ремонта наружного блока кондиционера.

Какими бывают?

Когда человек слышит слово «козырек», он представляет незатейливую конструкцию, располагаемую над входом в подъезд жилого дома или других зданий. Козырек, используемый в качестве защиты внешнего блока кондиционера, практически не отличается по характеристикам. В обоих случаях основной функцией является защита.

Конструкция козырьков, предназначенных для укрытия наружных блоков кондиционеров, представляет собой металлический лист, зафиксированный на стальных уголках. Те, у кого имеется опыт работы с металлом и сваркой, могут самостоятельно изготовить защитный козырек. Если же знания сварки и резки металлических листов только теоретические, рекомендуется приобрести готовое изделие либо заказать его в мастерской.

Если нет желания платить большую сумму, можно отправиться в ближайшие гаражи, где есть мастера самоучки. Они же сами сделают замеры, подготовят дизайн, вырежут металлическую основу, покроют ее необходимыми смесями, а после сделают монтаж. Более сложную конструкцию представляет антивандальная защита. В данном случае обычного козырька будет недостаточно. Необходимо полностью спрятать сплит-систему кондиционера в стальной блок. Его боковые стенки должны быть решетчатыми и приваренными к основанию.

В районах, где криминогенная ситуация оставляет желать лучшего, обладатели кондиционеров устанавливают металлические ящики, в которых скрывается сплит-система. С боковых сторон защитной конструкции делаются отверстия для вентиляции. Такой ящик надевается сверху на конденсаторный блок и закрепляется специальными защелками, дополняемыми навесным замком. Классический вариант антивандальной защиты представляет собой конструкцию из металлических прутьев. Но так как сплит-система в любом случае имеет просветы, поверх декора устанавливается стандартный козырек.

Наверняка все помнят шум, сопровождающий попадание дождевых капель на металл. Одних этот звук успокаивает, а других раздражает. Идеальным вариантом является оклеивание поверхности козырька резиной. Этот материал лучше всех поглощает подобные шумы. В качестве аналога можно использовать шумоизоляционную ленту или рубероид. Для закрепления этих материалов предпочтительно использовать силикатный клей. Прежде чем наносить клеевую массу на металлическую поверхность, ее следует обезжирить спиртом или уайт-спиритом.

По материалу

Основной материал, используемый для изготовления металлических козырьков, – оцинкованная сталь. Она отличается высоким уровнем прочности и надежности. В качестве аналога оцинкованной стали можно использовать профнастил. Неплохим решением станут козырьки, выполненные из поликарбоната. Этот материал способен уменьшить возникающий шум при попадании дождевых капель, но выдержать большую нагрузку не сможет. Некоторые обладатели систем кондиционирования установили над наружными блоками навесы из триплексного стекла. Такая вариация оформления получается весьма эффектной.

Для монтажа конструкции используются металлические уголки, способные выдержать максимальное механическое воздействие. К стене их прикручивают анкерами, а к основанию козырька саморезами. В некоторых моделях козырьков основа приваривается к уголкам, что увеличивает прочность конструкции. Для изготовления классических антивандальных защитных систем используются металлические прутья с максимальной толщиной 8 мм.

По размеру

Четкого стандарта размерности для защитных козырьков сплит-систем не существует. Габариты конструкции зависят от длины и ширины внешнего модуля. Оптимальным вариантом является размер 1000х550 мм. При этом высота опор составляет 25 см с наклоном не менее 70 градусов. Для небольших сплит-систем предпочтительно устанавливать козырьки с размерами 900х550 мм. При этом высота опор не должна превышать 25-30 см.

Особенности установки

Сделать козырек над кондиционером своими руками очень просто. Гораздо сложнее происходит процесс монтажа. Желательно доверить такую работу профессионалам, но при проживании на первом этаже можно все сделать самостоятельно с помощью стремянки и нескольких помощников.

Важный момент — разметка точек крепежа, их требуется не меньше шести. Выполняют эту процедуру с помощью строительного уровня и рулетки. Когда разметка выполнена, проводят следующие этапы работ:

1. С помощью перфоратора и бура по бетону требуемого диаметра делают отверстия как в стенке, так и в раме навеса.
2. В отверстия устанавливаются чопики, а после вбиваются анкера диаметром 0,9−1,2 см.
3. Надевают отверстия навеса на резьбовой участок анкерного болта так, чтобы остался зазор приблизительно в 1 см для накручивания гайки.
4. После вкручивают гайку.

Для сборки и установления навеса будет необходимо приблизительно 5 м металлического уголка 30x30x5 мм, 1 м² стали, не менее 6 шт. анкеров. Чтобы защитный козырек прослужил продолжительное время, для его сборки необходимо закупить качественный материал, а непосредственно всю конструкцию покрасить в светлый цвет.

Отмечались случаи, когда после установки внешнего блока, монтажники забывали удалить с задней части транспортировочную сетку. Со временем в ее ячейки попадает грязь, которая остается. При установке навеса все это нужно снять. Некоторые компании делают для защиты внешнего модуля мягкие конструкции из москитной сетки. Эти чехлы защищают от пыли и грязи, но не от возможных деформаций. Дополнительно к ним будет необходим и монтаж козырька

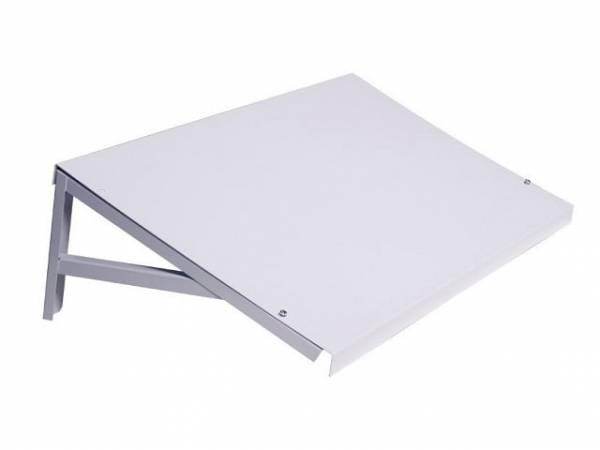

Конструкция навеса для кондиционера

Конструктивное исполнение козырька отличается простотой — на опорный узел, выполненный из уголков, под углом приваривают или прикручивают при помощи саморезов стальной лист толщиной минимум 2 мм. Все это анкерами крепят к стене.

Кроме оцинкованной стали для изготовления козырька используют профнастил, поликарбонат, триплексное стекло и другие материалы. Металл окрашивают в светлые тона. В случае выбора поликарбоната намного уменьшится уровень шума от падающих капель, но он не сможет выдерживать большие нагрузки

Габариты козырька выбирают в зависимости от индивидуального размера внешнего модуля сплит-системы. Оптимальными считаются размеры 100 х 55 см. Высота опоры — 25 см, наклон — около 70⁰. Популярным материалом для изготовления защиты является оцинкованная сталь.

Назначение защитного козырька над кондиционером

Нередко над внешним блоком устанавливают козырек для кондиционера. Обычно его делают из уголков и покрытия из оцинкованной стали. Конструкцию крепят анкерами на внешней стене выше наружного модуля.

Размеры козырька зависят от габаритов наружного блока и должны быть чуть больше, чем он. Оптимальные размеры навеса – 100х55 см. Высота опорного уголка примерно 250 мм. Навес делают под уклоном 30 градусов.

О необходимости установки защитного козырька до сих пор идут споры. В инструкции к любому кондиционеру нет информации об обязательном монтаже этой конструкции. С одной стороны осадки будут отмывать внешний блок от пыли и засохших листьев, что само по себе хорошо. Но с другой стороны, козырек защитит блок от падающих сверху сосулек, льда, снега и частей фасадной облицовки.

Виды козырьков и их преимущества

Нельзя сказать, что существует несколько видов защитных козырьков для климатического оборудования. Все они в принципе имеют похожую конструкцию – это пологий односкатный навес на металлическом каркасе.

Отличие состоит только в материале самого покрытия и расположении ребер каркаса. Чаще для козырька используют оцинкованную сталь, потому что этот материал отличается прочностью и устойчивостью к коррозии, а также надежно защищает агрегат от негативных погодных воздействий. Кроме стали, можно использовать покрытие из профнастила с полимерным слоем или кусок металлочерепицы. В принципе они имеют те же характеристики, что и оцинкованная сталь, то внешне более привлекательные.

Иногда можно встретить навесы с покрытием из поликарбоната. Целесообразность использования этого материала под вопросом, потому что хоть он и защитит блок от дождя и снега, но не сможет справиться со льдом и сосульками. Единственный плюс поликарбонатного навеса в его красоте и оригинальности.

Что касается каркаса, то тут есть несколько вариантов:

Самый прочный вариант – это две конструкции из уголков, соединенные между собой поперечными рейками. Такой навес выдержит самые экстремальные воздействия.
Чаще применяют два несущих кронштейна из уголков, на которые крепят саморезами покрытие из стали или другого материала. Однако из-за отсутствия поперечных ребер о прочности не может быть и речи. Любая сосулька может легко прогнуть стальной лист и повредить блок кондиционера.
Также можно сварить цельный каркас из прутка круглого сечения, а потом закрепить его на стальной полосе с отверстиями для фиксации к стене. В этом случае на двух дальних углах навеса дополнительно крепят опорные элементы, которые под наклоном идут к стене.

Защита от шума для кондиционера

Нередко от защитного козырька отказываются из-за того, что при ударе капель дождя о стальное покрытие слышен шум, который создает определенный дискомфорт по ночам. Для решения этой проблемы на поверхность навеса приклеивают резиновое покрытие или крепят гибкую черепицу. Оба этих материала хорошо поглощают шум.

Также можно закрепить на поверхности козырька кусок рубероида или специальную шумоизоляционную ленту. Для приклеивания обычно используют силикатный клей. Покрытие перед этим обезжиривают.

Антивандальная защита

Если внешний блок установлен на первом или последнем этаже, то его нужно защитить от вандалов. Иногда блок разрушают ради развлечения, а порой воруют медные трубки. Чтобы предотвратить такие неприятности, устанавливают антивандальную защиту.

По сути, это металлический каркас с решетчатым покрытием. Если этот ящик установить на внешний блок, то добраться до него с улицы или с крыши будет невозможно. Для изготовления решетки используют стальную проволоку сечением 6-8 мм. Оптимальный размер ячеек – 30 мм. Более долговечный каркас получится из оцинкованной проволоки, устойчивой к коррозии.

Важно надежно закрепить защитный ящик на стене дома при помощи дюбель-гвоздей. Такую конструкцию можно сделать на заказ или самостоятельно

Лучше покрасить сетку и каркас полимерной краской для продления срока службы и эстетической привлекательности.

Конструкция навесного механизма

По причине того, что в навесе нет лишних деталей, которые могли бы перегрузить всю структуру механизма, козырек устанавливается за пару часов.

После того, как устройство возведено, оно подключается к электрической сети. Можно использовать или макеты конструкции, или собирать её самостоятельно с нуля.

Это необходимо, чтобы соорудить такую систему без мастера

Перед тем, как устанавливать козырек, важно тщательно померить габариты кондиционера

Навеса изготавливается из прочного материала – металла. Его можно получить при помощи металлообработки.

Основание конструкции будет выглядеть в виде прямоугольника с парой стоек, что находятся под тонким углом на стенке. Для того, чтобы произвести монтаж козырька, применяют винты, сделанные из металла.

Конструирование и сбор козырька для кондиционера

Козырек для кондиционера – это легкая конструкция из металла. Для его изготовки потребуется.

стальной лист,
уголок,
сварочный аппарат.

Уголки послужат опорой конструкции, а стальной лист непосредственно защитой. Если необходим усиленный козырек, то стоит использовать более толстый лист железа, либо же оцинкованную сталь.

Собрать подобную конструкцию своими руками не составит никакого труда. Главное, определиться с размерами и углом наклона козырька. Для создания козырька можно использовать пошаговую инструкцию, приведенную ниже.

Чертеж козырька

Для начала необходимо измерить кондиционер: в длину, ширину и высоту. В сборке защитного козырька необходимо опираться именно на эти данные. К получившимся измерениям, кроме высоты, необходимо добавить по 100 миллиметров. Ведь козырек не должен быть вплотную подогнан к кондиционеру по бокам. И выступ верхней части козырька должен быть значительным. К высоте не добавляются дополнительные сантиметры из-за того, что в козырьке нет нижнего ограничения. Как правило, у вас получится стандартные размеры: 1000x550x250 мм. Где 1000 – длина, 550 – ширина, а 250 – высота конструкции.
Следующим шагом приступаем к созданию каркаса козырька. Для этого понадобится три уголка разной длины: 550 мм, 250 мм, и 230 мм. Под углом 70-75 градусов свариваем уголки 550 и 250 мм. Ни в коем случае нельзя соединять их под большим углом. Снег и прочие попавшие предметы на козырек не будут с него скатываться, и если на нем накопится сильно много всех предметов, лист стали, используемый в качестве защиты, может прогнуться или даже оторваться. Далее, необходимо взять третий уголок размером 230 мм и одним концом приварить его к свободному окончанию уголка размером 250 мм, а вторым – практически к центру уголка 550 мм. В конечном итоге образуется треугольник с выступающим ребром на 200 мм.
Далее, повторяем процедуру, собираем вторую часть основания.
Следующий шаг напрямую зависит от высоты расположения кондиционера. Если, к примеру, он расположен на первом или втором этаже, то стоит собрать конструкцию до конца на земле. Для этого понадобится две поперечных, если требуется установка усиленной защиты. Если усиленный козырек над кондиционером не нужен, то можно обойтись одной поперечной или вовсе без них. Привариваем к поперечным две части основания. Сверху прикрепляем лист железа соответствующего размера. Козырек готов.

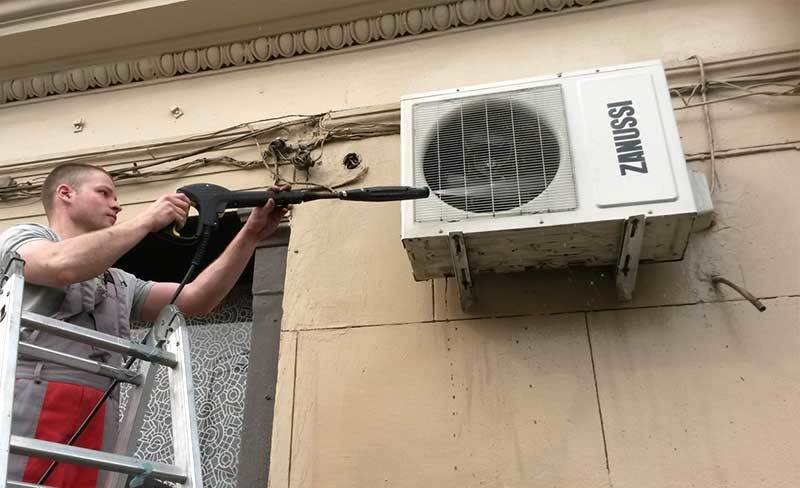

Уход за наружным модулем

Наружному блоку кондиционера требуется регулярная чистка не менее двух раз в год. Оборудование, которое находится между 4 и 8 этажом, практически недосягаемо для мелкого мусора. Эти устройства можно очищать один раз в 2−3 года:

1. Удобнее всего для этой цели воспользоваться мощным пылесосом. Он сможет удалить грязь с трубок теплообменника и с внешних фильтров. Поскольку для ухода за кондиционером необходим доступ, то изготавливают не сплошную защитную решетку, а с дверкой спереди или сзади конструкции.
2. Для очищения изделия необходимо открыть дверцу защиты, а после вскрыть корпус блока. Если находится мелкий мусор, то его убирают щеткой, а крупный — пылесосом. Мягкой щеткой очищают решетку фильтра.
3. Во время расположения наружного блока на незначительной высоте чистку проводят с обычной стремянки. Если высота не дает возможности осуществить это своими руками, то нужно будет обращаться к специалистам.

Есть еще один вариант очистки, однако для этого потребуется компрессор или баллон со сжатым воздухом. Чистку производят таким образом: в корпус вставляется шланг, а после включается компрессор. Так, за пределами блока окажется пыль и мусор.

На то, что наружному блоку требуется очистка, указывает характерный стук. Это означает, что лопасти вентилятора вращаются с трудом из-за загрязнения. Также может произойти утечка конденсата из внешней части устройства. Чаще всего радиатор загрязняется тополиным пухом, это понижает эффективность охлаждения вплоть до поломки оборудования. Чистку в таком случае делают водяной струей, которая вымывает грязь со всех труднодоступных участков. Тут же после проведения процедуры устройство готово для работы.

Взвесив все основные достоинства и недостатки установки защитного козырька, владелец кондиционера обязан самостоятельно принять решение о необходимости его монтажа. Как показывает практика, во время установки кондиционера этим элементом не нужно пренебрегать.

Фото

Приготовление к работе

Устройства, которые охлаждают воздух, весят в лучшем случае 10 килограмм. С ними нужно работать с креплением, которое будет страховать механизм.

В противном случае прессинг может разрушить здание или стену, на которой закреплен кондиционер.

Защитная конструкция (козырек) выполняет функции, которые обеспечивают сохранность внешнего вида конструкции и ее долгую эксплуатацию. Необходимо применять специальный навес только тогда, когда соблюдены все условия по безопасности:

стена крепкая, не крошится и не разрушается;
поверхность, на которой будет закреплен навес, хорошо очищена;
применяются конструкции высокого качества.

Для чего необходим навес над кондиционером? Также он оказывает надежную защиту от погодных условий в виде дождевых капель и снега.

Они могут попадать на те части устройства, которые не скрыты от внешнего мира. Кроме этого, он препятствует засорению механизма: не пропускает мусор, грязь и пыль.

Если такие вещества будут попадать на кондиционер, тогда его работа может быть под большим вопросом. Несмотря на то, что внешние части кондиционера изготовлены из прочных материалов, они не защищают от негативных воздействий окружающей среды.

Если произойдет сбой в работе системы по причине сильного нагрева верхней части, тогда кондиционер будет опасным для жителей дома.

Воздух, который он будет обрабатывать и выпускать в жилище, будет грязным и не станет нести пользу для человека.

Польза надблочной пристройки

Всем известно, что состав современных кондиционеров включает 2 отдельных блока:

Внутренний
Наружный.

Но не многие из нас осведомлены, что основную часть стоимости аппарата занимает именно наружная часть, поскольку компрессор, расположенный в нем, является наиболее дорогим элементом всей системы

Поэтому немаловажно своевременно проявить заботу касательно безопасности данного блока, ведь с крыш домов очень часто падают образовавшиеся ледяные наросты и тем самым повреждают кондиционер

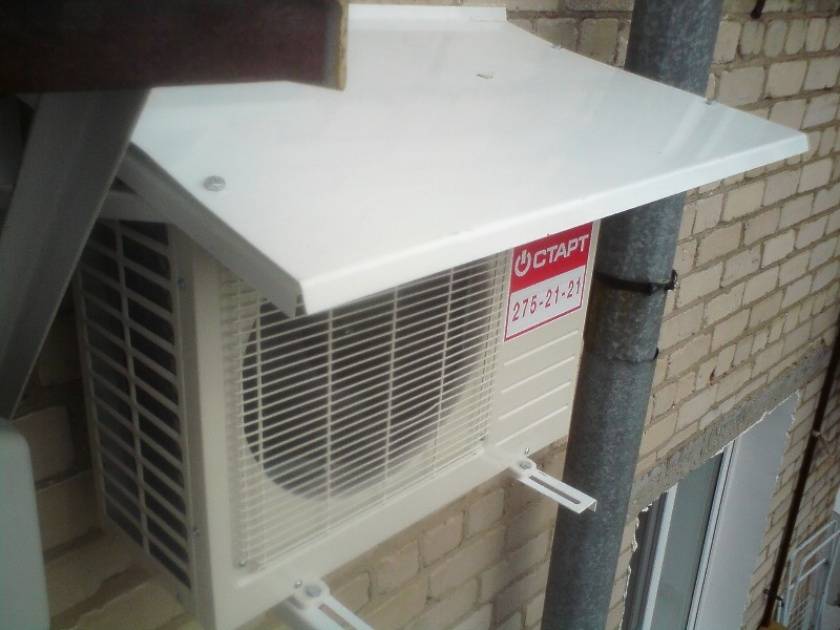

На этом фото вы видите изображение навеса для кондиционера

Даже при сохранности компрессора ремонт коммуникаций и повторная заправка хладагентом потребует от владельца больше, нежели монтаж самого оборудования

На вопрос, нужен ли козырек, положительный ответ могут подтвердить и другие причины важности установки такой пристройки. Так, технике могут навредить халатные соседи или сотрудники ЖКХ, а также случаи осыпания плитки дома, штукатурки или откосов

Козырек для кондиционера — это необходимые затраты, которые оградят полезную технику от возможных опасностей

Заслуженное название «защитный» он получил благодаря тому, что монтируется он под определенным углом к стене здания, тем самым минимизирует риски повреждения объекта. Такой навес представляет собой недорогое, но стоящее решение, которое поможет уберечь хозяина от денежных потерь на ремонты и новые покупки

Козырек для кондиционера — это необходимые затраты, которые оградят полезную технику от возможных опасностей. Заслуженное название «защитный» он получил благодаря тому, что монтируется он под определенным углом к стене здания, тем самым минимизирует риски повреждения объекта. Такой навес представляет собой недорогое, но стоящее решение, которое поможет уберечь хозяина от денежных потерь на ремонты и новые покупки.

Что нужно знать для проектирования?

На этой картинке изображена схема постройки козырька для кондиционера

Представленная схема показывает, что сделать такое устройство своими руками несложно и это не займет много времени. Для начала следует определиться с нужными размерами козырька над кондиционером, основываясь на индивидуальных параметрах его внешнего блока. Наиболее универсальным для всех зданий считается козырек для кондиционера с размерами 1000 на 550 мм. Опору в данном случае ставят на 250 мм высоте под 70-градусным наклоном. Специалисты чаще всего используют под козырек над кондиционерами оцинкованную сталь.

Самостоятельная установка конструкции

Если же вы решились делать монтаж изготовленной конструкции своими руками, вам полезно будет ознакомиться с нижеприведенными рекомендациями:

Правильная разметка стены. Изначально вам необходимо сделать четкую разметку стены, где будет происходить монтаж.
Разметка всех технологических отверстий для крепежа козырька над кондиционером.
Проделать по разметке отверстия перфоратором. При этом необходимо учитывать, что отверстия должны быть довольно глубокими.
Произвести крепеж дюбелями/анкерами навеса для кондиционера своими руками.

Более подробней о монтаже кондиционера и козырька для него вы сможете узнать просмотрев это видео:

Полезные советы по изготовлению и монтажу

Для того чтобы описанный защитный козырек прослужил вам максимально долго, во время его изготовления и установки следует придерживаться следующих советов:

Надежность конструкции обеспечит использование составляющих высокого качества
При окрашивании листового элемента использовать только светлые тона
При установке кондиционера своими силами необходимо оставлять зазор не менее 10 см, чтобы обеспечить достаточный теплообмен.

Изготовив козырек и сделав его правильный монтаж, вы обеспечите защиту кондиционера от замерзшего льда и сосулек, атмосферных осадков и падения старой штукатурки и плитки в старых зданиях.

Когда козырек не нужен?

У защитного козырька, несмотря на его простоту и эффективность, есть ряд недостатков:

Грязь. Под козырьком и на нем скапливается неимоверное количество грязи. В укромных местах начинают селиться птицы, и голуби с радостью облюбуют любой навес. Приходится чаще очищать внешний блок и козырек от экскрементов, перьев и прочих неприятностей;
Лед и сосульки. Если сосульки образовываются на свесах крыши, не удивительно, что они будут образовываться и на свесах козырька. Порой количество льда превышает все мыслимые пределы, приходится сбивать его вручную или вызывать мастера;
Дороговизна монтажа на высоком этаже. Установка самого наружного блока на высоком этаже сама по себе стоит немалых денег, поскольку приходится прибегать к услугам промышленных альпинистов. Если к этой задаче добавить еще и установку козырька, стоимость работ может оказаться слишком высокой;
Трудности в ремонте и обслуживании. Частенько навес мешает производить полноценное обслуживание кондиционера, мастеру приходится работать в неудобной позе. А до некоторых мест и вовсе не достать. Приходится демонтировать навес, а это лишнее рабочее время, за которое нужно доплачивать.

В конечном итоге, только вам решать, устанавливать козырек над кондиционером или нет. Но мы убеждены, что в некоторых случаях навес обязателен, и не стоит экономить на этой статье расходов. В противном случае наружный блок может пострадать, и на его ремонт уйдет больше денег, чем на покупку и установку козырька.
