Виды и правила изготовления противопожарных обшивок
Противопожарные стены могут быть созданы при помощи обшивок из негорючих материалов. Сегодня используются 2 варианта подобных конструкций:
- обшивки светоотражающие;
- обшивки с облицовкой.
Для изготовления светоотражающей защиты на деревянную поверхность стен крепится теплоизоляционный материал, который перекрывается стальным листом. Несколько лет назад листы из оцинкованной и нержавеющей стали использовались одинаково широко. Однако исследования показали, что при нагреве оцинкованная сталь способна выделять вредные вещества, поэтому предпочтительнее возводить противопожарные стены из нержавейки.
Для того чтобы светоотражающий эффект был максимально интенсивным, поверхность листа необходимо хорошо отполировать (практически до зеркального блеска).
Защитный экран-отражатель из нержавеющей стали
В качестве теплоизолятора, закрепляемого под сталь, могут быть использованы:
- базальтовая вата, обладающая хорошими теплоизоляционными характеристиками и абсолютной экологической безопасностью;
- базальтовый картон, в основу которого включено базальтовое волокно;
- асбестовый картон, отличающийся хорошими огнеупорными качествами;
- минерит, изготавливаемый специально для экранирования поверхностей.
Защитный экран из красного печного кирпича
Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.
Защитный кирпичный экран – схема и фото
Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна. Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

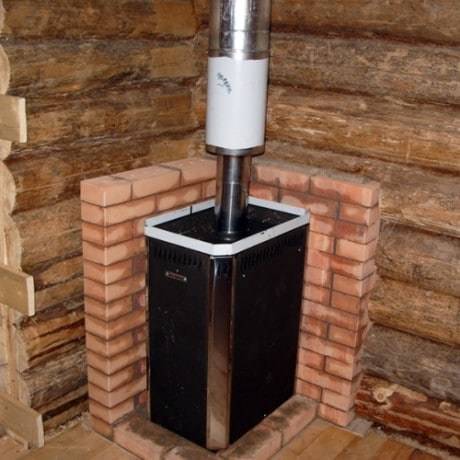

Экран кирпичный для металлической печи – фото
Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.
Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)
Экран из красного кирпича
Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.
Схема фундамента
Пример заливки монолитного основания под кирпичный экран и печь
Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.
Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал – толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.
Залитый фундамент
Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой
Укладка кирпича на залитое основание
На этом работа по обустройству основания окончены.
Поверх фундамента следует сделать защищающее от жара основание, состоящее из:
- листа металла, закрепленного сверху слоя теплоизолирующего материала;
- двух рядов уложенных на деревянный пол кирпичей;
- плитки жаростойкой из керамики.
Основание из плитки под печь
Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.
Приготовление глиняного раствора
Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия – специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

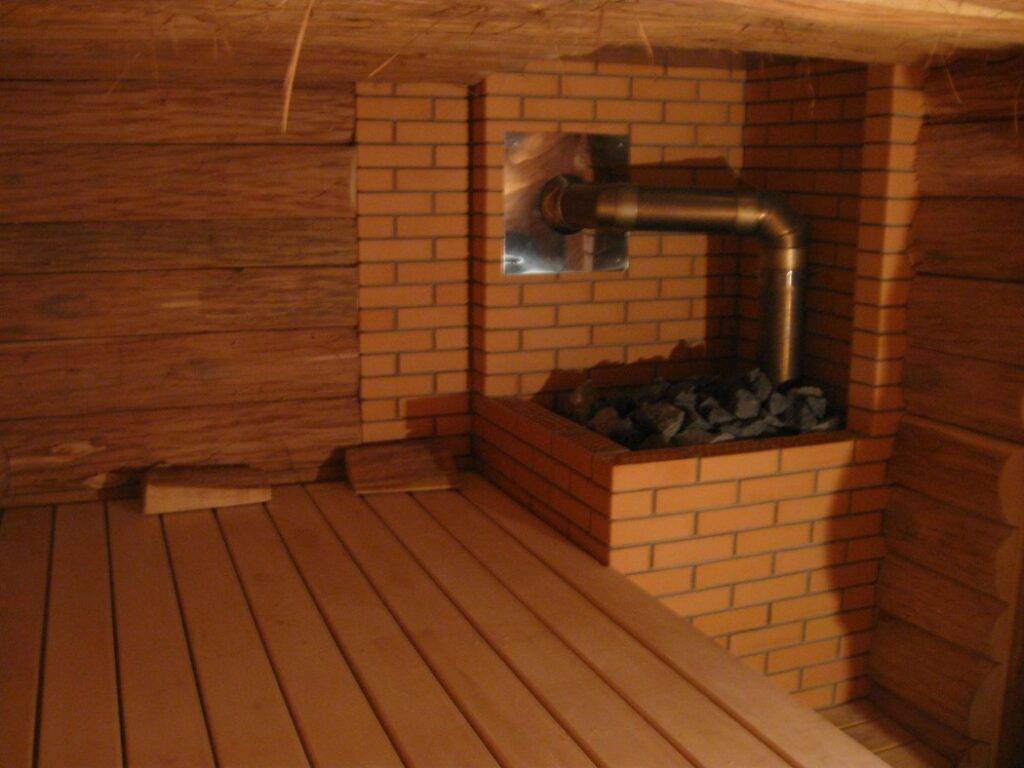

Ограждение из кирпича для печи
Банная печь Теклар с кирпичным экраном и воздуховодами
Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.
Виды кладки кирпича
Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

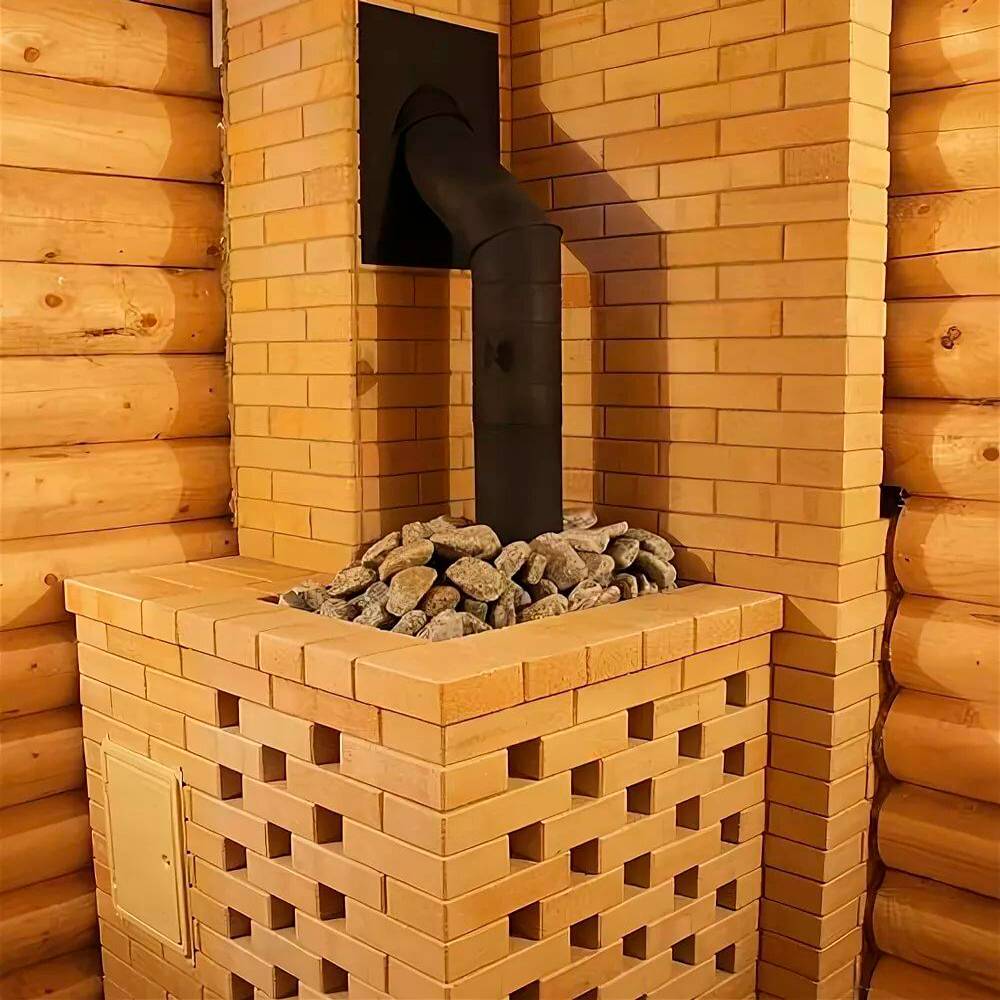

Металлическая печь с кирпичной обкладкой
Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 – 40 см.
Защитные экраны для стен
Для предотвращения самовозгорания стен можно использовать специальные теплоизоляционные либо негорючие материалы.
Светоотражающие обшивки
Их изготавливают из негорючих теплоизоляционных материалов и стали и считают достаточно эффективными. Теплоизоляция крепится на стену и покрывается металлом. Некоторые используют оцинкованную сталь, но считается, что она способна выделять токсичные вещества. Поэтому производитель рекомендует не подвергать себя рискам и использовать защитные экраны для банной печи из нержавейки. Для большей эффективности поверхность металлического листа должна быть отполирована. Тепло, отраженное от нее, поверхность стен сильно нагревать не будет. При этом жесткость ИК-излучения понижается, человек переносит его значительно лучше.
В качестве теплоизоляционного слоя под лист нержавеющей стали можно монтировать следующие материалы:
- вату базальтовую – отличается хорошими теплоизоляционными качествами, не создает опасности для организма человека, не горит, имеет высокий уровень гигроскопичности,
- картон асбестовый – прекрасный огнеустойчивый теплоизолятор листового типа, отличается высокой прочностью и продолжительным эксплуатационным периодом, надежно защищает поверхность стен от воспламенения,
- минерит – еще один материал, используемый в качестве защиты стен.
Обшивки с облицовкой
Из чего устроить декоративный интерьер для стен в бане? С помощью термостойкого плиточного материала, наклеенного на жаростойкий клей, можно спрятать не слишком привлекательную обшивку. Для облицовки можно использовать следующие материалы:
- плитку терракотовую – термоустойчивый, качественный и долговечный материал. Его изготавливают в двух вариантах – матовом и с глазурованной поверхностью,
- керамогранит – имитирует материалы натурального происхождения,
- талькохлорит – крепкий и устойчивый к температурным режимам горный материал.

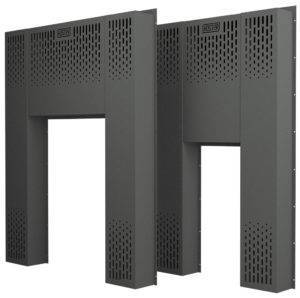

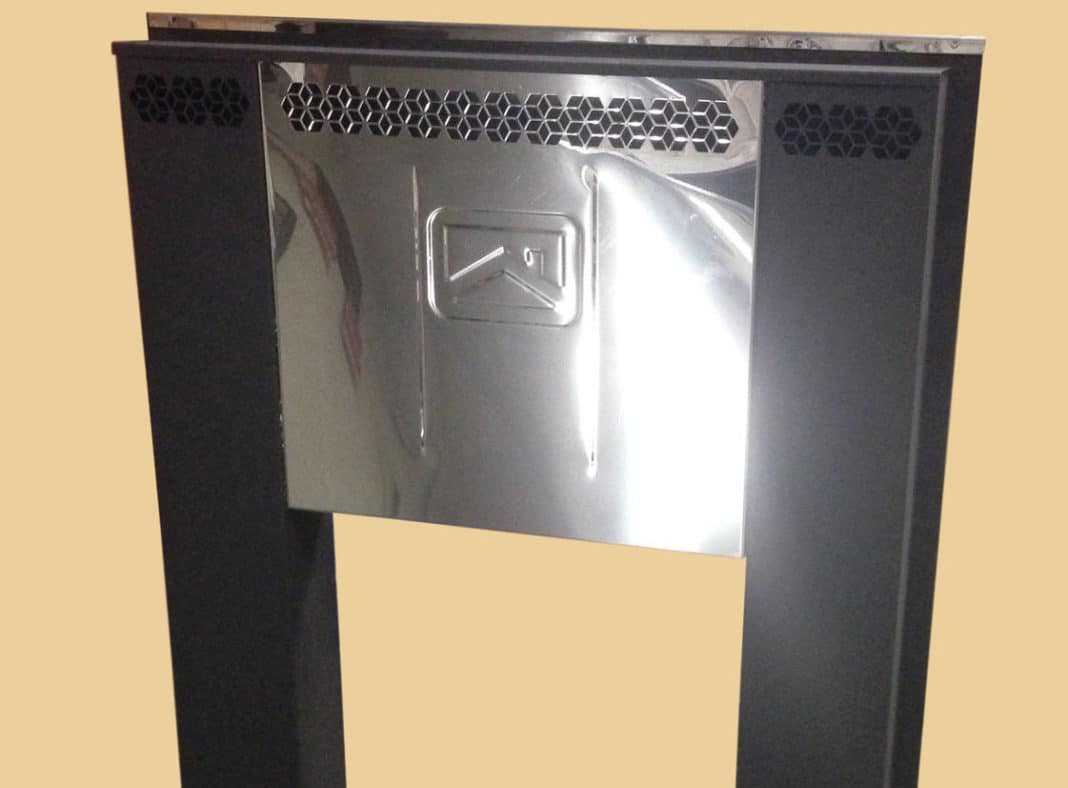

Фронтальный защитный экран для банных печей
Защитные экраны возле или вокруг печи
Такую систему потребуется выполнить при установке буржуйки в углу комнаты. Можно смонтировать или выложить из кирпича несколько экранов, устанавливаемых на небольшом расстоянии друг от друга. В этом случае:
- первый экран защищает человека от касания железной печи и получения ожогов. Его принято выполнять из огнеупорного или шамотного кирпича;
- для защиты стен из горючего материала предусмотрена установка второго слоя защиты. Его можно выложить из кирпича или закрыть барьером из листовой стали с зеркальной лицевой поверхностью. В этом случае волны тепла будут отражаться от зеркала и быстрее распространяться по комнате;
- при недостаточном по размеру фундаменте или невозможности его изготовления потребуется уложить на пол из дерева защитный экран из прочного огнеупорного материала. Это может быть лист стали или декоративный слой жаростойкой клинкерной плитки или керамогранита. Поверхность предварительно придется укрыть слоем теплоизоляции.
Установка металлических экранов
Это самый простой способ изготовления защиты поверхностей. Лучше использовать листы с полированной лицевой поверхностью. Перед креплением поверхность стены на нужном уровне по высоте экрана закрывается слоем теплоизоляции. Таким образом, мы защищаем поверхность стен от воздействия тепла.
Можно уложить слой теплоизоляции или закрепить металл на саморезы с вставленными керамическими прокладками. Но лучше закрепить экран на обработанные слоем защиты планки или металлический профиль. В этом варианте воздушная прослойка не позволит теплу свободно проходить к стенам, обеспечивается надежная изоляция печи от деревянной стены.
В нижней части стены делается специальный зазор для прохода холодного воздуха, вентиляции стены и экрана. При обустройстве стены слоем теплоизоляции, на поверхность устанавливается ряд продольных направляющих. Пространство между ними заполняется слоем минеральной ваты или другим материалом. Затем устанавливается листы металла, прикручиваются саморезами к обрешетке.
В такой конструкции зазор в нижней части можно не оставлять. Воздух не сможет спокойно пройти, но стена будет надежно защищена от воздействия высокой температуры. Для защиты пола дома может использоваться плита из негорючего прочного материала.
Кирпичные экраны
Этот вариант защиты принято устанавливать возле печи. Таким образом, можно защитить не только стену, но и человека от ожогов. Устанавливая кирпичную стену можно уменьшить расстояние от печи до стены. Для укладки лучше использовать кирпичи из керамики или огнеупорные.
Работы выполняются в несколько этапов:
- потребуется сделать небольшой фундамент или снять доски с пола по линиям разметки для кладки экрана и, засверлив отверстия в бетоне основания здания вставить металлические стержни для скрепления низа стены и фундамента;
- выровняв поверхность пола, выкладываем слой раствора и укладываем первый ряд кирпичей, требуется разместить кирпичи в одной плоскости без перекосов. От этого зависит, как ровно будет стоять вся ваша стена. Не забывайте сделать небольшие пазы для вентиляции, для этого можно сдвинуть несколько кирпичей нижнего ряда.
- проверяя уровнем и натянув шпагат для укладки каждого последующего ряда, укладываются все кирпичи на раствор из глины и песка. Подняв стену до необходимой высоты, верх заделывается слоем раствора или закрывается доской. Так можно сделать полочку для декоративных украшений и всевозможных мелочей.
Кирпич выкладывается не выше верха печи на расстоянии от нее минимум 40-100 мм.
С помощью защитных экранов обоих видов можно уменьшить расстояние от печи до 500 мм.
Примеры установки защитных экранов из кирпича на фото:
Фото 1
Фото 2
Фото 3
Как обезопасить баню
Для того, чтобы сделать стены парной огнеупорными, используются специальные материалы для обшивки.
Они не только снижают интенсивность воздействия инфракрасных лучей на конструкцию строения, но и предотвращают возгорание.
В обязательном порядке высота обшивки должна быть не менее, чем на 120 сантиметров выше поверхности нагревательного прибора.
Также должен присутствовать небольшой зазор между обшивкой и поверхностью стены, обычно это не более трех сантиметров.
Также не забывайте о технических зазорах, которые следует расположить сверху и снизу обшивки, они обеспечат бесперебойную воздушную конвекцию.
Как сделать защитный экран для банной печи своими руками?
Будьте уверенны, что нет ничего сложного в том, чтобы создать защитный экран для бани своими руками.
Рекомендуется заранее приготовить все необходимые материалы и инструменты, так как в противном случае это будет существенно замедлять ход работ. Наличие всего необходимого поможет не только не останавливать строительство и монтаж, но и не будет сбивать общую «инженерную мысль».
Из кирпича
В качестве основного рабочего материала используется кирпич и бетонная смесь. Следует использовать смеси, которые рассчитаны на эксплуатацию при высоких температурах. Если не желаете тратить денежные средства на его покупку, то следует добавить глину в стандартную смесь. Это укрепит будущую конструкцию.
При расчете необходимо учитывать три параметра, для определения необходимого количества кирпича, а именно:
- Ширину;
- Высоту;
- Длину.
Учитывайте, что между в кладке необходимо рассчитывать дополнительно по несколько миллиметров между кирпичами для бетонной смеси.
- Процесс изготовления ничем не отличается от укладки кирпича. Все, что необходимо сделать, – это создать своеобразный кирпичный «забор» вокруг печи необходимой высоты.
- После укладки необходимо как минимум 5-7 дней, чтобы раствор полностью высох. Более длинный срок требуется по причине замкнутого пространства – в нем хуже сохнет раствор.
- После завершения последнего этапа работы следует дополнительно проверить крепость кладки. В случае необходимости поверх кирпича могут устанавливаться дополнительные базальтовые плиты для придания большей защищенности.
Из металла
Конструкции из металла обладают большей прочностью, так как данный материал легче переносит перепады температуры. Сложность установки и цена таких плит несколько выше, чем кирпичных аналогов.
Для работы потребуется листовой металл: цинковые листы или сталь, а также дополнительные минеральные изоляционные материалы, которые не подвергаются горению и плавлению при высоких температурах. Также требуется сварочный аппарат и механизмы крепления листов.
Толщина изоляционного материала должна составлять не менее двух сантиметров, а высота щита на 5-10% более высоты печи. Помните, что стенка конструкции сдвоена, поэтому требуется восемь листов металла для выполнения работы.
Пошаговая инструкция по изготовлению
- Подготовьте весь необходимый материал и расходники;
- Разместите изоляционный материал равномерным слоем на листе металла;
- Сверху накладывается второй слой металла;
- Сварочным аппаратом привариваются специальные крепления, которые скрепляют конструкцию.
- Произведенные листы должны устанавливаться вокруг печи со всех сторон с помощью креплений.
- Рекомендуется подкладывать изоляцию и под нижнюю часть, чтобы предупредить непреднамеренное обугливание пола и возгорание помещения.
Технологии облицовки металлических печей кирпичом
Существует несколько вариантов обкладывания кирпичом печного металлического оборудования. Помимо устройства тепловых экранов это может быть сплошная облицовка. Её используют тогда, когда хотят придать печке привлекательное декоративное оформление. Не менее распространена и технология кладки конвекторов.
Для сплошной облицовки используют в основном два вида кирпича:
Шамотный
Клинкерный
Какой раствор можно использовать для кладки
При облицовке печей кирпичом можно использовать три вида растворов:
- Цементный с добавлением клеевого состава;
- Состав из глины и песка;
- Цементная смесь с добавлением шамотной глины.
Второй состав используют для керамогранита. Раствор из глины и песка считается классическим вариантом для печной кладки. Перед началом работы его проверяют на пластичность. Раствор должен легко сворачиваться в жгут и склеиваться в кольцо. При этом на его поверхности не должно появляться трещин.
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
Пластичность раствора регулируется содержанием в нём песка. При его приготовлении необходимо учитывать жирность глины. Перед замешиванием её предварительно замачивают на несколько дней, после чего протирают через мелкое сито. Песок перед добавлением в размоченную глину предварительно просеивают. Его содержание в растворе в среднем составляет 30%.
В некоторых случаях допускается добавлять к этим компонентам немного цемента. Он повышает прочность состава. При обкладки металлических печей, имеющих временную или ненадёжную конструкцию, раствором скрепляются только нижние ряды кирпичей. Верхние кладутся насухо.
Кладка
Первый ряд кирпичей укладывается всплошную. Во втором ряду оставляют на каждой стенке по два отверстия шириной в полкирпича. Такие же отверстия делаются в предпоследнем верхнем ряду. Проём топки печи делается таким, чтобы ничего не мешало открыванию дверцы печи. Его верхние края укрепляют металлическим уголком.
Размер швов между кирпичами при облицовке печей должен составлять 3-5 мм. После завершения работы раствору необходимо дать 1-3 дня для высыхания. После чего с поверхности удаляются излишки раствора.
Советы по облицовке
- Обкладывать печи кирпичом можно только после полного застывания фундамента. В противном случае есть риск расползания основания под большой нагрузкой. Фундамент должен быть шире печи после облицовки её кирпичом на 25 см с каждой стороны.
- Расстояние от дверцы топки печей, расположенных в предбаннике, при открывании не должно быть меньше 1,25 см от стены или двери в парную. От печи до перегородок необходимо оставлять не менее 3 см.
- Для улучшения адгезии кирпичей с раствором перед укладкой их нужно обильно смочить или погрузить на некоторое время в воду.
Этапы самостоятельной обшивки
Для монтажа на многие годы, нужно действовать строго по инструкции:
- Вначале на стенке устанавливается пароизоляционный и гидроизоляционный слой. Он может быть из трехслойной пленки. Прикрепляют пленку на стенке профилем из металла.
- Затем закрепляют утеплитель, к примеру минеральную вату. Её размещают в обрешетку, чтобы фольга была сверху. После укладки все стыки заклеиваются строительным скотчем из алюминия.
- Следующий этап – присоединение огнеупорных плиток на обрешетку. Их монтируют саморезами, оставляя пространство между стенкой и плиткой от 2см. до 3см.
- После фиксации осталось облицевать поверхность керамогранитными плитками. Чтобы керамика хорошо держалась к панелям прикручивают металлическую сетку, плитки закрепляются на клеевой жаропрочный раствор. Если же поверхность красива без облицовки, то ничего больше не делают.
Как установить светоотражающую обшивку на стену
Надежная защита стен в котельной или помещении, где установлена печь — отражающий экран для бани, но, чтобы он правильно выполнял свои функции, необходимо совершить корректный монтаж.
- На стене, которая нуждается в защите выполняют установку обрешетки, причем толщина брусков не должна превышать толщину слоя выбранного теплоизоляционного слоя.
- В пространства между деревянным каркасом укладывают теплоизоляционный материал. Это может быть минеральная или стекловата, главное, чтобы полотно не было горючим.
- Следом на саморезы по дереву крепят светоотражающую обшивку. Если она состоит из нескольких частей, то листы крепятся стык в стык.
Обшивка стен бани негорючими изолирующими материалами
Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:
- светоотражающие;
- огнеупорные с облицовкой.
К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.
Изоляция стен светоотражающими обшивками
Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.
Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.
Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:
- базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
- асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
- минерит, искусственный материал, изготавливаемый специально для этих целей.
Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.
Изоляция облицовочными обшивками
Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.
Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.
Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:
- терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
- клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
- изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
- керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
- талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.
Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».
Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.
Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!
