Установка датчика защиты
Алгоритм работ:
- монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
- найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
- в зоне установки прибора поставьте тройниковый фитинг;
- слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
- в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.
Схема монтажа:
Защита от перелива:

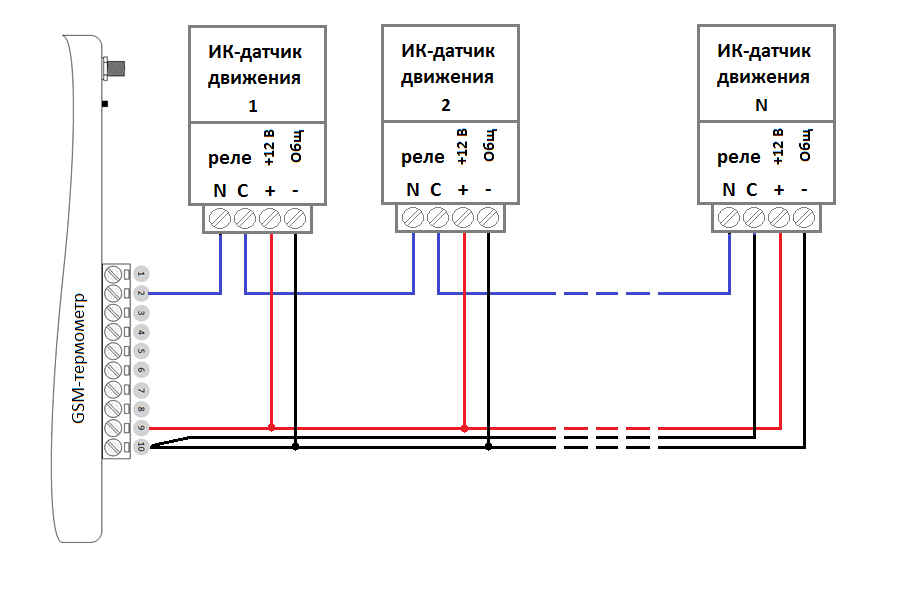

Подключение сразу нескольких датчиков:
Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных
Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:
- Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
- Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.
Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.
К основным функциям данного вида автоматики можно отнести следующие:
- обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
- включение насоса при открытии крана, как говорится, после поступления определенной команды;
- защита от пагубного влияния перепадов напряжения, сухого хода;
- может эксплуатироваться как регулятор давления воды в системе.

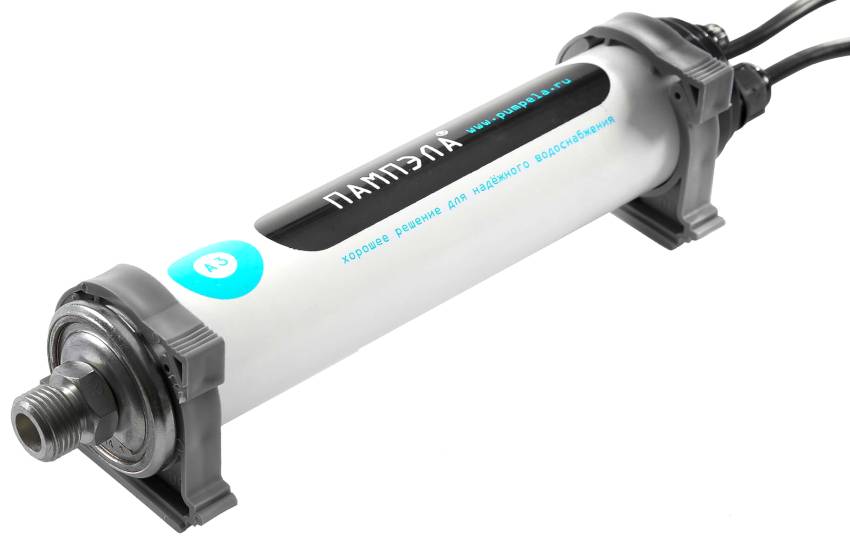

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью
Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.
Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.
Специфика эксплуатации
Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:
- транспортировка жидкости к потребителю;
- охлаждение перекачивающего оборудования;
- смазка эластичных элементов насоса
Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.
Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды
Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:
- подвижные элементы разогреваются и повышают температуру смежных узлов;
- большинство деталей подвергается деформации;
- в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.
При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.
Один из примеров сгоревшей обмотки — первый явный признак для мастера
Предположительные «виновники» поломки
Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:
- Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
- Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
- Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
- Работа гидравлики ведется при пониженном давлении.
- Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.
Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.
Какая бывает защита от сухого хода для насосной станции
Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:
- датчик сухого хода для насоса;
- реле сухого хода для станций или насосов;
- реле давления;
- поплавковый выключатель.
Датчик потока воды
В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.
Схема подключения датчика потока воды
Алгоритм, по которому работает данный датчик, следующий:
- вода проталкивает клапан;
- за счет толчка пружина сжимается;
- контакты замыкаются и оборудование начинает работать.
Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.
Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:
- компактные габариты;
- простота монтажа;
- быстрота реакции на отключение.
Мини АКН
При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.
Преимуществами прибора являются:
- минимальное энергопотребление;
- небольшие параметры;
- комплексная защита от экстремальных режимов;
- высокая степень надежности;
- простота установки.
Работа без установленной защиты
В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:
- отбор жидкости осуществляется из источника, в котором постоянно есть вода;
- проводится непосредственный визуальный контроль за уровнем жидкости;
- высокий показатель дебета в скважине.
Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.
Функции реле давления для насосной станции
Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.
Несмотря на свои малые размеры, реле выполняет ряд важных функций:
- позволяет всем приборам функционировать в заданном режиме;
- чутко реагирует на изменение порогов включения/выключения;
- активизирует и останавливает работу насоса при достижении критических значений.
Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.
При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.
Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры
Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.
Как можно защитить насос от сухого хода с помощью реле (датчиков)
Существует несколько вариантов выхода из ситуации. Эти устройства функционируют по-разному, их область использования также, различна. Но цель они преследуют одну — обесточить помпу, как только бак опустеет.
Принцип защиты насоса от сухого хода
Спасают технику следующие устройства:
- реле;
- приборы контроля;
- датчики уровня жидкости.
Рассмотрим, насколько они эффективным и какова специфика их действия.
Когда реле будет эффективно
Реле — простейшее механическое приспособление. Когда оно достигает нижнего предела, электрическая цепь прерывается, насос самопроизвольно останавливается.
Аппарат снабжен мембраной — в норме она разогнута. Происходит реакция на давление, замыкая контакты, которые отвечают за питание.
Установка прибора целесообразна в следующих ситуациях:
- когда мало воды;
- при засорах;
- собирающий элемент помпы закреплен выше положенной нормы.
Крепят изделие защиты внутри емкости, если корпус устройства герметичный, или на поверхности. Лучший эффект наблюдается при поверхностных типах насосов.
Читайте еще: Вибрационный насос для колодцев: принцип работы и преимущества использования, ремонт своими руками
Когда реле не гарантирует отключение при отсутствии воды
Когда речь идет о ГА, то гарантии, что реле обезопасит помпу, нет. При стандартной не выключится оборудование, поскольку внутри системы будет присутствовать некоторое давление.
Остановка произойдет, когда практически все водяные запасы в гидроаккумуляторе истощаются, и давление достигнет нижней критической точки. Когда это происходит при наполненном баке, насос не сломается.
Характеристики реле. Как выбрать устройство для погружного, глубинного насоса
Принцип действия устройства зависит от его характеристик. Датчик реагирует на колебания показателей оборудования. Это приводит к поэтапному переключению контактов. Защита для глубинных насосных станций комплектуются пружинным блоком. Он регулирует силу потоков воды.
Учитывайте, что изделия для погружных помп работают только при определенной влажности и температуре. Скорее всего, их нужно монтировать в теплой комнате.
Приобретайте приборы на автоматике. Давление в трубопроводе должно быть чуть выше, чем в гидроаккумуляторе — чтобы не испортить фильтр.
Коротко о главном
Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения. При выборе реле учитываются характеристики насоса, уровень создаваемого им давления
При выборе реле учитываются характеристики насоса, уровень создаваемого им давления
Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.. Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей
Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты
Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону)
Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).
Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).
Настройка
При юстировке механических приборов поступают следующим образом:
- Снимают крышку реле.
- Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
- Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
- Каждый раз запускают насос. По манометру проверяют правильность настройки.
Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.
При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.
Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.
Общий порядок действий следующий:
- Нажатием кнопки реле переводится в режим настройки.
- Выбирается настраиваемый параметр.
- Устанавливается его величина.
Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.
Пошаговая инструкция по настройке здесь.
Регулировка
Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.
Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.
Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.
За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.
Последовательность регулировки:
- Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
- На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
- Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
- После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.
Настраиваем давление
Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.
Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.
Перед первым включением.
Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.
Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.
Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.
Как защитить от сухого хода
Для этого можно приобрести несколько устройств, установка которых защитит от преждевременного ремонта или замены:
- Защитное реле;
- Установка контроля потока жидкости;
- Датчики уровня.
Как только вода перестает поступать, эти устройства сразу же отключают насос. Работают они каждый по-своему, но функцию выполняют одну. Остается только выбрать подходящий вариант для себя, который покажется наиболее эффективным.
Также есть несколько советов по установке оборудования, которые помогут его защитить:
- Установка должна производиться в теплом помещении, которое можно будет отапливать в холодное время года;
- Нужно проложить звукоизоляцию, если размещать насос планируется в самом доме;
- Выносной блок лучше устанавливать рядом со скважиной;
- Следите за уровнем давления. Чтобы не происходило потерь, расположите станцию рядом с коллектором.
Эти советы и несколько дополнительных устройств помогут продлить срок службы установки и избежать проблем с ее поломкой.
Видео описание
Особенности настройки реле описаны в следующем видео:
При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар
Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку
Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.
Конструкция защитного релеИсточник 2proraba.com
При настройке защиты от сухого хода важно учитывать и другие рекомендации:
- Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
- Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
- Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
- При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.
Виды датчиков сухого хода и особенности их работы
Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.
Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.
Датчики уровня воды
Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:
1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.
2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.
Датчик уровня для насоса
Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.
Реле защиты
Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.
Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:
- давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
- засорился насосный фильтр;
- насос оказался выше уровня воды, в результате чего давление упало до нуля.
Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.
Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора
Датчики потока и давления воды
Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.
1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:
- В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
- В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.
Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня
2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
Питающее напряжение и перегрузки должны контролироваться
Электродвигатель является наиболее важной конструктивной составляющей насоса для скважин. Соответствующие заводским требованиям параметры его электропитания будут способствовать длительной и беспроблемной эксплуатации всех узлов агрегата. От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей
В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей
От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей. В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей.
Перегрузку двигателя насоса предотвращают недорогие, но важные детали системы – тепловые токовые реле.
Можно ли обойтись без защиты от сухого хода?
К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:
- датчик сухого хода для насоса;
- реле сухого хода для насоса;
- реле давления;
- выключатель поплавкового типа.
При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:
- уровню воды;
- давлению на выпускном патрубке;
- по силе потока воды.
Поплавковый датчик
Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.
Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.
Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.
Реле уровня
С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.
Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.
Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.
Реле давления
При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.
Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью).
Датчик протока
Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).
Предлагаем ознакомиться Как убрать живот после родов в домашних условиях
Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.
Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.
Поплавковый выключатель MS-1
В некоторых случаях это допустимо при условии что:
- насос работает не часто и непродолжительное время (сезонная подача воды на даче);
- осуществляется постоянный контроль (наблюдение) за работой качающего устройства;
- забор воды происходит из гарантированно неиссякаемого источника;
- пользователь имеет достаточный опыт эксплуатации, знаком с конструкцией и техническими характеристиками устройства подающего воду.
